第六章集成模拟乘法器及其应用

第六章集成模拟乘法器及其应用内容简介集成模拟乘法器是实现两个模拟信号相乘的器件,它广泛用于乘法、除法、乘方和开方等模拟运算,同时也广泛用于电子测量仪表、通信系统,是一种通用性很强的非线性电子器件,目前已有多种形式、多品种的单片集成电路,同时它也是现代一些专用模拟集成系统中的重要单元。
知识教学目标了解集成模拟乘法器的基本工作原理和单片集成模拟乘法器的简单应用。
技能教学目标会进行模拟乘法器调幅电路的调整和测试。
本章重点集成模拟乘法器的基本特性。
本章难点集成模拟乘法器的基本运算电路。
6.1 集成模拟乘法器6.1.1 集成模拟乘法器的基本工作原理一、模拟乘法器的基本特性模拟乘法器的电路符号如图6.1.1所示,它有两个输入端、一个输出端。
若输入信号为ux 、uY,则输出信号uo为式中,K称为乘法器的增益系数,单位为V-1。
图6.1.1 模拟乘法器电路符号根据乘法运算的代数性质,乘法器有四个工作区域,由它的两个输入电压的极性来确定,并可用X—Y平面中的四个象限表图。
能够适应两个输入电压四种极性组合的乘法器称为四象限乘法器;若只对一个输入电压能适应正、负极性,而对另一个输入电压只能适应一种极性,则称为二象限乘法器;若对两个输入电压都只能适应一种极性,则称为单象限乘法器。
式(6.1.1)表示,一个理想的乘法器中,其输出电压与在同一时刻两个输入电压瞬时值的乘积成正比,而且输入电压的波形、幅度、极性和频率可以是任意的。
对于一个理想的乘法器,当ux 、uY中有一个或两个都为零时,输出均为零。
但在实际乘法器中,由于工作环境、制造工艺及元件特性的非理想性,当ux=0,u Y =0时,u≠0,通常把这时的输出电压称为输出失调电压;当ux=0,uY≠0(或u Y =0,u x ≠0)时,u 0≠0,称这时的输出电压为u Y (或u x )的输出馈通电压。
输出失调电压和输出馈通电压越小越好。
此外,实际乘法器中增益系数K 并不能完全保持不变,这将引起输出信号的非线性失真,在应用时需加注意。
集成电路模拟乘法器的应用

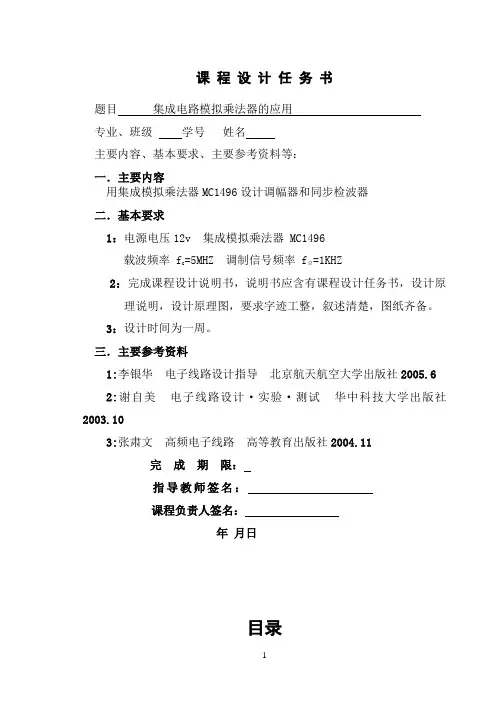

课程设计任务书题目集成电路模拟乘法器的应用专业、班级学号姓名主要内容、基本要求、主要参考资料等:一.主要内容用集成模拟乘法器MC1496设计调幅器和同步检波器二.基本要求1:电源电压12v 集成模拟乘法器 MC1496载波频率 f c=5MHZ 调制信号频率 fΩ=1KHZ2:完成课程设计说明书,说明书应含有课程设计任务书,设计原理说明,设计原理图,要求字迹工整,叙述清楚,图纸齐备。
3:设计时间为一周。
三.主要参考资料1:李银华电子线路设计指导北京航天航空大学出版社2005.6 2:谢自美电子线路设计·实验·测试华中科技大学出版社2003.103:张肃文高频电子线路高等教育出版社2004.11完成期限:指导教师签名:课程负责人签名:年月日目录第一章mc1496的介绍第一节模拟乘法器的内部结构及原理 (4)第二节 mc1496的引脚图及其功能 (5)第三节 mc1496的内部结构及原理 (6)第二章 mc1496构成调幅器第一节调幅器的基本介绍 (10)第二节振幅调制器的原理图 (12)第三节振幅调制器的数据说明 (14)第三章 mc1496构成同步检波器第一节同步检波器的基本介绍 (14)第二节振幅同步检波器的原理图 (15)第三节振幅同步检波器的数据说明 (16)第四章设计体会 (18)主要参考文献振幅调制器的原理图振幅同步检波器的原理图摘要集成模拟乘法器是完成两个模拟量(电压或电流)相乘的电子器件。
在高频电子线路中,振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程,均可视为两个信号相乘或包含相乘的过程。
集成模拟乘法器MC1496是目前常用的平衡调制/解调器。
它的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频、动态增益控制等。
调幅就是用低频调制信号去控制高频振荡(载波)的幅度,使高频振荡的振幅按调制信号的规律变化。
把调制信号和载波同时加到一个非线性元件上经过非线性变换电路,产生新的频率成分,再利用一定带宽的谐振回路选出所需的频率成分就可实现调幅。

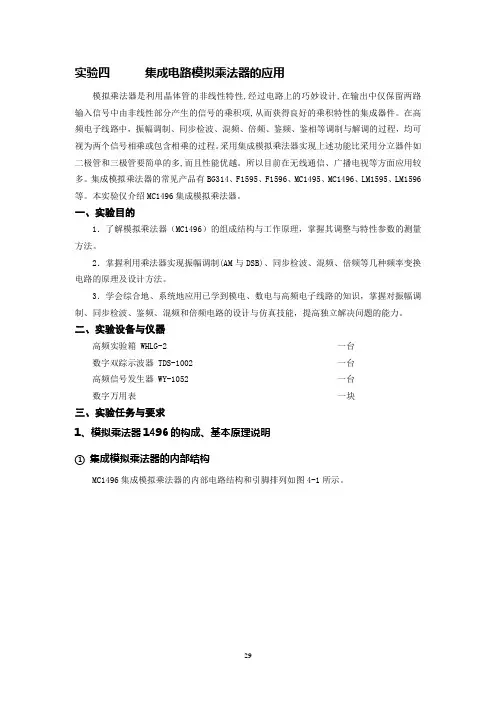

实验四 集成电路模拟乘法器的应用资料

实验四集成电路模拟乘法器的应用模拟乘法器是利用晶体管的非线性特性,经过电路上的巧妙设计,在输出中仅保留两路输入信号中由非线性部分产生的信号的乘积项,从而获得良好的乘积特性的集成器件。
在高频电子线路中,振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程,均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多,而且性能优越。
所以目前在无线通信、广播电视等方面应用较多。
集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。
本实验仅介绍MC1496集成模拟乘法器。
一、实验目的1.了解模拟乘法器(MC1496)的组成结构与工作原理,掌握其调整与特性参数的测量方法。
2.掌握利用乘法器实现振幅调制(AM与DSB)、同步检波、混频、倍频等几种频率变换电路的原理及设计方法。
3.学会综合地、系统地应用已学到模电、数电与高频电子线路的知识,掌握对振幅调制、同步检波、鉴频、混频和倍频电路的设计与仿真技能,提高独立解决问题的能力。
二、实验设备与仪器高频实验箱 WHLG-2 一台数字双踪示波器 TDS-1002 一台高频信号发生器 WY-1052 一台数字万用表一块三、实验任务与要求1、模拟乘法器1496的构成、基本原理说明①集成模拟乘法器的内部结构MC1496集成模拟乘法器的内部电路结构和引脚排列如图4-1所示。
图4-1 MC1496的内部电路及引脚图MC1496是双平衡四象限模拟乘法器。
其中V1、V2与V3、V4组成双差分放大器,V5、V6组成的单差分放大器用以激励V1~V4。
V7、V8及其偏置电路组成差分放大器V5、V6的恒流源。
引脚8与10接输入电压C u ,1与4接另一输入电压t u ,输出电压o u 从引脚6与12输出。
引脚2与3外接电阻R E ,对差分放大器V5、V6产生串联电流负反馈,以扩展输入电压y u 的线性动态范围。
集成电路模拟乘法器MC1496应用——振幅调制

集成电路模拟乘法器MC1496应用——振幅调制【摘要】分析了模拟相乘器MC1496的乘法特性,介绍了该乘法器在高频电子实验系统中的应用电路设计方法。
介绍了MC1496的实用电路--振幅调制。
【关键词】模拟乘法器;MC1496;振幅调制集成电路模拟乘法器是完成两个模拟量(电压或电流)相乘的电子器件。
在高频电子线路中,振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程,均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单,且性能优越。
广泛应用于无线通信、广播电视等方面。
在实验电路设计中经常采用MC1496。
1、MC1496的内部结构MC1496是双平衡四象限模拟乘法器。
内部电路图和引脚分布如图1(a)、(b)所示。
图1(a)中VT1、VT2与VT3、VT4组成双差分放大器,VT5、VT6组成的单差分放大器用以激励VT1~VT4。
VT7、VT8及其偏置电路组成差分放大器VT5、VT6的恒流源。
引脚8与10接输入电压UX,1与4接另一输入电压Uy,输出电压U0从引脚6与12输出。
引脚2与3 外接电阻RE,对差分放大器VT5、VT6产生串联电流负反馈,以扩展输入电压Uy的线性动态范围。
引脚14为负电源端(双电源供电时)或接地端(单电源供电使),引脚5外接电阻R5。
用来调节偏置电流IS 及镜像电流I0的值。
2、集成模拟乘法器MC1496的应用举例--振幅调制振幅调制是使载波信号的峰值正比于调制信号的瞬时值的变换过程。
通常载波信号为高频信号,调制信号为低频信号。
用集成模拟乘法器MC1496构成的振幅调制器电路,如图3所示载波信号UC经过高频耦合电容C2从Ux端输入,C3为高频旁路电容,使8脚接地。
调制信号UΩ经低频耦合电容C1从Uy端输入,C4为低频旁路电容,使4脚接地。
调幅信号Uo从12脚单端输出。
器件采用双电源供电方式,所以5脚的偏置电阻R5接地,由式(4)可计算器件的静态偏置电流I5或I0=1mA。
实验七 集成电路模拟乘法器的应用

实验七集成电路模拟乘法器的应用一、乘法器混频1、预调工作:参看附图G2a) 接好连接器J12,J13,J15,J19,J110构成混频电路;b) 按下开关K11;2、接输入信号;a) 从IN11脚输入频率为10.7MHz载波信号,大小为Vp-p=300mV的信号(由高频信号源部分产生参考高频信号源的使用);b) 从IN13脚输入频率为10.245MHz的信号,此信号由“正弦波振荡器”单元的晶体振荡部分产生,从测试钩TT51引入;3、实验现象:在测试钩TT11脚测得信号的频率为455KHz(用频率计观测),大小为400mV(用示波器观测)。
二、乘法器调幅1、预调工作:参看附图G2a) 接好连接器J11,J14,J16,J17,J18(断开J12、J13、J15、J19、J110),构成调幅电路;b) 按下开关K11;2、接输入信号:a) 从IN11脚输入10.7MHz的载波信号,大小为Vp-p=1.2V,从高频信号源部分引入(参考高频信号源使用);b) 从IN12脚输入频率为1KHz,大小为Vp-p=2V的正弦波调制信号,从低频信号源部分引入(参考低频信号源使用),改变调制信号的大小使调幅波不失真;3、实验现象:调节电位器W11,在测试钩TT11脚处用示波器可以观察到调制深度不同“有载波的调幅波”和“抑制载波的调幅波”,如图12所示。
图12三、乘法器同步检波1、预调工作:如附图G3所示a) 接好连接器J22,J24,J26(断开J21、J23、J25),构成检波电路;b) 按下开关K21;2、接输入信号:a) 从IN21脚输入10.7MHz的载波信号(幅度大小与平衡调幅的一样,相当于同步载波),由高频信号源提供(参考高频信号源使用);b) 从IN23脚输入调幅波,此信号由“乘法器调幅”部分产生,由测试钩TT11输出;3、实验现象:在测试钩TT21脚处用示波器可以观察到检波后得到的正弦波,如图13所示。
模拟乘法器及其应用讲解

模拟乘法器及其应用摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一,是一种多用途的线性集成电路。
可用作宽带、抑制载波双边平衡调制器,不需要耦合变压器或调谐电路,还可以作为高性能的SSB乘法检波器,AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等,它与放大器相结合还可以完成许多的数学运算,如乘法、除法、乘方、开方等。
The integrated analog multiplier is the second one of the analog integrated circuitoperational amplifier after the general linear integrated circuits, is a multi use. Can be usedas broadband, suppressed carrier double balanced modulator, does not require a coupling transformer or tuning circuit, also can be used as SSB multiplication detector of high performance, AM modulator / demodulator, FM demodulator, mixer, multiplier, the phasedetector, and it can also complete theamplifier combining mathematical operation many, such as multiplication division,involution, evolution, etc..一、实验目的1.了解模拟乘法器的工作原理2.掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3.学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识,通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术,提高独立设计高频单元电路和解决问题的能力。
集成模拟乘法器及其应用-模拟电子技术课件

•集成模拟乘法器术及课其件应用-模拟电上子技一页
下一页
三、鉴相电路
鉴相电路用来比较两输入信号的相位差,即它 的输出电压与两输入信号的相位差成正比。用模拟
乘法器构成的鉴相电路如图6.2.5(a)所示,令输入电
压 u X 、uY 分别为
uX Uxmsint
uy Uymcost
uoKxuyKxUm Uym si ntcots
下一页
由式 u 0U m tco ct可s见,模拟乘法器的输出电压
是一个幅度Um(t)随低频信号而变化的高频信号,波 形如图6.2.7(c)所示。称它为普通调频波(简称AM
波)。将式展开,并应用三角函数关系,则得
u 0 U cm 1 m aco tc so c ts U cc mo c t s 2 1 m a U cc mo c s 2 1 m a U cc mo c s
+VCC
+
uBE3 -
IC3 V3
RE
-VEE
图6.1.2 模拟乘法器原理图
•集成模拟乘法器术及课其件应用-模拟电子技上一页
下一页
6.1.2 单片集成模拟乘法器
采用两个差分放大电路可构成较理想的模拟 乘法器,称为双差分对模拟乘法器,也称为双平 衡模拟乘法器。
如图6.1.3所示(虚线框内)是根据双差分对
6.1 集成模拟乘法器
6.1.1 集成模拟乘法器的基本工作原理
一、模拟乘法器的基本特性 模拟乘法器有两个输入端、一个输出端。
若输入信号为 u X 、u Y ,则输出信号 u O 为 :
X K
Y
uOKuXuY
模拟乘法器电路符号
•集成模拟乘法器术及课其件应用-模拟电上子一技页
MC1496集成电路模拟乘法器的应用

8
惰性失真是由于负载电阻 R 与负载电容 C 选得不合适,使放 电时间常数 RC 过大引起的。惰性失真又称对切割失真,如下图 所示。
MC1496 可采用单电源,也可采用双电源供电,其直流偏置由外接元器 件来实现。
1 脚和 4 脚所接对地电阻 R5、R6 决定于温度性能的设计要求。若要在较 大的温度变化范围内得到较好的载波抑制效果(如全温度范围-55 至+125), R5、R6 一般不超过 51Ω;当工作环境温度变化范围较小时,可以使用稍大的 电阻。
: 一.主要内容
用集成模拟乘法器 MC1496 设计调幅器和同步检波器 二.基本要求
1:电源电压 12v 集成模拟乘法器 MC1496 载波频率 fc=5MHZ 调制信号频率 fΩ=1KHZ
2:完成课程设计说明书,说明书应含有课程设计任务书, 设计原理说明,设计原理图,要求字迹工整,叙述清楚, 图纸齐备。
2
三 设计的具体实现
3.1 MC1496 的工作原理及电路图
1)MC1496 的内部结构
图为 MC1496 的内部电路及引脚图
MC1496 是四象限模拟乘法器,其内部电路图和引脚图如图 10-1 所示。 其中 V1、V2 与 V3、V4 组成双差分放大器,以反极性方式相连接,而且两 组差分对的恒流源 V5 与 V6 又组成一对差分电路,因此恒流源的控制电压可 正可负,以此实现了四象限工作。V7、V8 为差分放大器 V5 与 V6 的恒流源。 2)静态工作点的设定
第7章 集成模拟乘法器

93第七章 集成模拟乘法器及其应用7.1 电路如图P7.1所示,试写出输出电压u O 与输入u I 的关系式。
解:322)(I I I O u K Ku Ku u ==7.2 电路如图P7.2所示,乘法器的增益系数K=0.1V -1,试求:(1)u 1=2V 、u 2=4V 时,u O =?(2)u 1=-2V 、u 2=4V 时,u O =?(3)u 1=2V 、u 2=-4V 时,u O =?解:(1)12'u u Ku u O O −==,所以 V Ku u u O 541.0221−=×−=−= (2)V Ku u u O 541.0221=×=−= (3)因u 2为负极性,运放工作在正反馈状态,故电路不能正常工作。
7.3 电路如图P7.3(a)、(b)所示,求输出电压u O 的表达式,并说明对输入电压u 1、u 2有什么要求?解:(a)由集成运放可得u 1=u N由乘法器可得 2122R R R u Ku u O N += 由此可得输出电压表达式为 图P7.1图P7.294 21221u u KR R R u O ⋅+= 可见输出电压u O 与两个输入电压u 1、u 2之商成正比,实现了除法运算。
当u 2为正极性,乘法器输出电压的极性决定于u 1,集成运放构成负反馈;当u 2为负极性,乘法器输出电压的极性与u 1相反,运放构成正反馈而处于锁定状态,电路工作不正常。
所以图6.5(a)电路要实现除法运算,要求u 2必须为正极性,u 1可正可负。
(b)由集成运放可知,u 1=u N ,由乘法器可知,u N =Ku O u 2,所以输出电压21Ku u u O = 为除法运算。
同样,为了使运放工作在负反馈状态,要求u 2为正极性,u 1可正可负。
7.4 电路如图P7.4所示,已知模拟乘法器的增益系数K=0.1V -1,当u 1=2V 时,求u O =?,当u 1=-2V 时,u O 为多少? 解:221R Ku R u O I −= 故 I I I O u u u K R R u 20101.02012−=×−=−=,要求u I 为负值。
模拟乘法器及应用

+
- u BE2
+
- + -
Re
图 6-1 变跨导型模拟乘法器基本电路
第六章 集成模拟乘法器及其应用
变跨导型模拟乘法器原理电路如图 6-1 所示,它是一个具 有恒流源的差动放大器,只是I0受输入电压uy控制,uy控制V3 管的集电极电流I0,即
I 0 = Au y
式中,A为V3的跨导。
ux 1 + th ic1 = 2 2U T ux 1 + th ic 2 = 2 2U T
' x
第六章 集成模拟乘法器及其应用
i2 A
i2 B
uy ≈ I oy + Ry uy ≈ I oy − Ry
uz = [(i3 A + i4 B ) − (i3 A + i4 A )]Rc = 2 Rcu y Ry u th 2U T
' x
第六章 集成模拟乘法器及其应用
15 − 0.7 R3 + 0.5 = 1 R3 = 13.8kΩ
同理,可求得R13=13.8k ,取标称值R13=13k ,实际使用中, 一般由10 k 电阻与6.8 k 电位器相串联,以便调整Iox,控制相 乘增益A。
第六章 集成模拟乘法器及其应用
(2) 负反馈电阻Rx和Ry 式(6-12)和式(6-15)是在忽略了发射结 电阻条件下得出的,为此Rx, Ry不宜太小,因此要求
第六章 集成模拟乘法器及其应用
第6章 模拟乘法器及其应用 章
6.1 变跨导型模拟乘法器 6.2 单片模拟乘法器 6.3 乘法器应用
第六章 集成模拟乘法器及其应用
6.1 变跨导型模拟乘法器 6.1.1 原理电路
i c1 Rc uz Io Rc i c2 V2
集成模拟乘法器的应用电路

第6章
集成模拟乘法器及其应用
6.2.2 倍频,混频和鉴相 倍频, 一,倍频电路
KXY X
u′o ′ uo
2
′ = K (uI )2 uO
uI = U im cos ω t
uI
Y
1 ′ uO = K (U im cos ω t ) = KU 2 im (1 + cos 2ω t ) 2 1 经电容隔直: 经电容隔直: uo = KU2im cos 2ωt 2 二,混频电路 uX = U xm cos ω x t KXY uX X uo u Y = U ym cos ω y t uY Y
第6章
集成模拟乘法器及其应用
6.2
集成模拟乘法 器 的应用电路
6.2.1 基本运算电路 6.2.2 倍频,混频和鉴相 倍频, 6.2.3 调幅与解调
第6章
集成模拟乘法器及其应用
6.2.1 基本运算电路 一,平方运算
uI
X Y KXY
uo
uO = K(uI )
2
二,除法运算
u2 R2 u1 R1 u3
C 3×108 设 f = 1 kHz λ = = ) = 3×105 (m 3 f 10 显然,低频信号直接发射是不现实的. 显然,低频信号直接发射是不现实的.
(2) 使接收者能区分不同信号. ) 使接收者能区分不同信号.
第6章
集成模拟乘法器及其应用
2. 调制和解调 调制(Modulation)— 将低频信号装载于高频信号. 调制( ) 将低频信号装载于高频信号. 解调( 解调(Demodulation)— 将已调信号还原为低频信号. ) 将已调信号还原为低频信号. 3. 调制(解调)的方式 调制(解调) 检波) 调幅 AM (检波) 鉴频) 调频 FM (鉴频) 鉴相) 调相 PM (鉴相) 4. 信息传输系统
模拟乘法器

模拟乘法器及其应用学院:信息工程专业班级:电信1206姓名:李嘉辛学号: 0121209310603摘要模拟乘法器是一种普遍应用的非线性模拟集成电路。
模拟乘法器能实现两个互不相关的模拟信号间的相乘功能。
它不仅应用于模拟运算方面,而且广泛地应用于无线电广播、电视、通信、测量仪表、医疗仪器以及控制系统,进行模拟信号的变换及处理。
在高频电子线路中,振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程,均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多,而且性能优越。
Analog multiplier is a kind of widely used nonlinear analog integrated circuits.Analog multiplier can be achieved between two unrelated analog multiplication function.It is not only applied in the simulation operation aspect, and widely used in radio, television, communications, measuring instruments, medical equipment and control system, the analog signal conversion and processing.In the high frequency electronic circuit, amplitude modulation, synchronous detection, mixing, frequency doubling, frequency, modulation and demodulation process, the same as can be seen as two signal multiplication or contain multiplication process.The function is realized by using integrated analog multiplier than using discrete components such as diodes and transistors are much more simple, and superior performance.一、实验目的1.了解模拟乘法器的工作原理2.掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3.学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识,通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术,提高独立设计高频单元电路和解决问题的能力。
模拟乘法器的应用

模拟乘法器的应用学号: 310708030228 姓名: 张永飞年级专业: 电子信息工程07级02班指导老师: 胡松华高频电子线路课程设计摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一,是一种多用途的线性集成电路。
可用作宽带、抑制载波双边平衡调制器,不需要耦合变压器或调谐电路,还可以作为高性能的SSB乘法检波器,AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等,它与放大器相结合还可以完成许多的数学运算,如乘法、除法、乘方、开方等。
本设计主要应用集成模拟乘法器MC1496实现以上功能。
1高频电子线路课程设计目录摘要 ..................................................................... (1)第一章模拟乘法器MC1496/1596 (3)第二章,集成模拟乘法器的应用 ............................................................ 5 2.1 利用乘法器实现振幅调制 (5)2.2利用乘法器实现同步检波 (6)2.3利用乘法器实现混频 ..................................................................... ..... 6 2.4利用乘法器实现倍频 ..................................................................... ..... 6 第三章电路仿真与结果 ..................................................................... ..... 8 3.1振幅调制与解调电路的仿真 .............................................................. 8 3.2 混频电路的仿真 ..................................................................... ............ 9 3.3倍频器电路的仿真 ..................................................................... ........ 11 第四章仿真电路的参数和结果分析 ..................................................... 12 第四章仿真电路的参数和结果分析 ..................................................... 13 4.1 振幅的调制与解调 ..................................................................... ...... 13 4.2混频电路 ..................................................................... ...................... 13 4.3倍频器电路 ....................................................................................... 13 第五章心得体会 ..................................................................... .............. 14 第六章参考文献 ..................................................................... .. (15)2高频电子线路课程设计第一章模拟乘法器MC1496/1596单片集成模拟乘法器MC1496/1596的内部电路如图1-1所示。
模拟乘法器作用及电路

摘要随着电子技术的发展,集成模拟乘法器应用也越来越广泛。
用集成模拟乘法器可以构成性能优良的调幅和检波电路,其电路元件参数通常采用器件典型应用参数值。
作调幅时,高频信号加到输入端,低频信号加到Y输入端;作解调时,同步信号加到X输入端,已调信号加到Y输入端。
集成模拟乘法器是实现两个模拟信号相乘的器件,它广泛用于乘法、除法、乘方和开方等模拟运算,同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路,是一种通用性很强的非线性电子器件,目前已有多种形式、多品种的单片集成电路,同时它也是现代一些专用模拟集成系统中的重要单元。
作调幅时,高频信号加到输入端,低频信号加到Y输入端;作检波时,同步信号加到X输入端,已调信号加到Y输入端。
调试时,首先检查器件各管脚直流电位应符合要求,其次调节调零电路,使电路达到平衡。
还需注意:(1)Y 端输入信号幅度不应超过允许的线性范围,其大小与反馈电阻R有关,否则输出Y波形会产生严重失真;(2)X端输入信号可采用小信号(小于26mV)或者大信号(大于260mV),采用大信号可获得较大的调幅或解凋信号输出。
信息传输系统中,检波是用以实现电信号远距离传输及信道复用的重要手段。
由于低频信号不能实现远距离传输,若将它装载在高频信号上,就可以进行远距离传输,当使用不同频率的高频信号,可以避免各种信号之间的干扰,实现多路复用。
关键词:模拟乘法器,调幅器,检波器,MC1496目录第一章、集成模拟乘法器的工作原理 (2)第一节、模拟乘法器的基本特性 (2)一、模拟乘法器的类型 (2)第二节、变跨导模拟乘法器的基本工作原理 (2)第三节、单片集成模拟乘法器 (3)第二章、集成模拟乘法器的应用 (4)第一节、基本运算电路 (4)一、平方运算 (4)二、除法运算器 (5)三、平方根运算 (5)四、压控增益 (5)第二节、倍频、混频与鉴相 (6)一、倍频电路 (6)二、混频电路 (6)三、鉴相电路 (6)第三节、调幅与解调 (7)一、信息传输的基本概念 (7)二、调幅原理 (8)三、采用乘法器实现解调(检波) (10)第三章、MC1496模拟乘法器构成的振幅器 (10)第一节、振幅调制的基本概念 (10)第二节、抑制载波振幅调制 (13)第三节、有载波振幅调制 (14)第四章、MC1496模拟乘法器构成的同步检波器 (14)总结 (17)参考文献 (18)附录 (18)第一章、集成模拟乘法器的工作原理第一节、模拟乘法器的基本特性模拟乘法器是实现两个模拟量相乘功能的器件,理想乘法器的输出电压与同一时刻两个输入电压瞬时值的乘积成正比,而且输入电压的波形、幅度、极性和频率可以是任意的。
高二物理竞赛课件集成模拟乘法器及其应用

二、在运算电路中的基本应用
1)乘法运算
uO KuI1uI2
2)乘方运算
若K= -1Biblioteka uI1= uI2=10V,则 uO=10V。
三次方及四次方运算电路
uO KuI2
实现了对正弦波
若uI 2Ui sin t
电压的二倍频变换
则uO
2
KU
2 i
sin 2
t
2
KU
2 i
(1
cos2
t)
3)压控增益 uX为一直流控制电压 E
t 2
ui1dt
1 R2C
t
2 ui2dt uo (2)
(t 2) 2(t 2) (2) t 4
2、微分电路
利用虚断及虚地的概念
iC i f
iC
C
duC dt
C
dui dt
uo
i f
R
iC R
RC
dui dt
uI O uO
O
基本微分电路
t
其中, 为RC微分时间常数,
当输入信号ui 为矩形波,若
Kui2 0
5)开方运算
uO'
R2 R1
uI
k uO2
uO
R2 k R1
uI
反相乘法器
uo KuX uY
其中,k为正数,称为增益系数,常K数 0。.1V 1
例:Ui1、Ui2如图所示求Uo
Ui1
1
O Ui2
2 O -1
(2t) 2时s,
t
分段讨论:
0 t 2s
t
uo
(t
)
1 R1C
t
0 ui1dt 0 t
模拟电路 第21讲 集成模拟乘法器及其应用电路

(3)压控增益
电路如图所示。设uX为一直流控制电压E,uY为输
入电压,则uo=KEuY。改变直流电压E的大小,就可
调节电路的增益。
模拟电子技术
哈尔滨工程大学
2、除法类运算电路
(1) 用乘法器组成的除法电路
u2
u3
R2
KXY X
Y
8
R1 u1
uo
u3
R2 R1
u1
KuOu2
uO
R2 KR1
u1 u2
模拟电子技术
2. 滤波电路的种类 低通滤波器(LPF)
通带放大倍数
哈尔滨工程大学
理想幅频特性 无过渡带
通带波特性,要研究 Au、p A(u 、f下P 降
速率)。
模拟电子技术
哈尔滨工程大学
高通滤波器(HPF) 带通滤波器(BPF)
阻容耦合
通信电路
带阻滤波器(BEF))
条件:u3 与 u1 必须反相 (保证负反馈)
当 u1 > 0 时,uO < 0,为使 u3 < 0,则 u2 > 0 当 u1 < 0 时,uO > 0,为使 u3 > 0,则 u2 > 0 u2 > 0
模拟电子技术
哈尔滨工程大学
(2)平方根运算
KXY
X
u'O
Y
R
uO KuO2 uI
uO
uI K
图7-37 三次方和四次方运算电路
模拟电子技术
(2) 正弦波倍频电路 电路如图所示。
哈尔滨工程大学
若ui 2Ui sin t 则uO 2k Ui2 sin 2 t 2k Ui2 (1 cos2 t)
由于电容具有隔直流通交流的特点,所以
集成电路模拟乘法器的应用实验

集成电路模拟乘法器的应用实验
一、实验目的
了解模拟乘法器(MC1496)的工作原理,掌握 其调整与特性参数的测量方法。 掌握乘法器实现鉴频电路的原理及方法。
二、实验内容
改变模拟乘法器外部电路,实现鉴频电路。 观察测量输出点波形。
测量鉴频特性曲线。
三、实验仪器
GDS数字示波器 万用表 调试工具 频率特性扫频仪
鉴频灵敏度:
五、实验步骤
六、注意事项
由于万用表输出电容的影响,将万用表接在 变容二极管D1两侧和不接在D1两侧时,Q2发 射极信号的频率会不一样,本步骤实验万用 表在测量直流电压后应取下,再用示波器在 Q2发射极测信号频率。
七、思考题
为什么静态电流Ieo增大,输出振幅增加而Ieo 过大反而会使振荡器输出幅度下降; 讨论回路电感变化对三点式振荡器输出波形 非线性失真的影响; 讨论变容二极管接入电容对压控振荡器频偏 的影响。
MC1496构成的同步检波器
电路对有载波调幅信号及抑制载波的调幅信号均可实现解调
载波输入端:频率fc=10.7MHz,峰峰值UCP-P= 200mV。 调节平衡电位器RP,使输出信号u0(t)=0。 信号输入端:输入有载波的调制信号uS: fc=10.7MHz,fΩ=1KHz, UCP-P= 200mV ,调制度m=100%。 输出信号u0(t)波形如下图。
抑制载波振幅调制
1. 载波输入端:频率fc=10.7MHz,峰峰值UCP-P= 40mV 2 . 调制信号输入端: 频率fΩ=1KHz,先使峰峰值UΩP-P=0 3 .调节RP,使输出u0=0,逐渐增加UΩP-P,则输出信号u0(t)的幅度逐渐增大, 出现下图所示的抑制载波的调幅信号。
