浅析毛细管网系统
毛细管网辐射供热供冷系统特性分析与工程应用探讨
０引言传统的供热制冷形式经历了数百年，人们在继承传统文化的同时也在一刻不断地追求着新生事物。
对生活环境舒适感的强烈追求，对生存环境的保护和受到能源资源的限制，促使人们不断研究新方法、新手段、新技术和新设备来满足日益增长的需求，也促使着人们从概念到应用都发生着巨大变化。
大量新理念、新方式经过时间的检验，成功、夭折皆有之，从“告别空调暖气时代”观点的宣传、到国家节能减排的强制要求，促使人们冷静地考虑如何将概念与现实有机地结合起来，作为工程技术人员，考虑更多的是应如何将成熟的工程技术尽快推向社会。
对于传统的辐射供暖，人们并不陌生，特别是地板辐射采暖，从理论上符合人体生理感觉，从感觉上舒适性好，从工程应用上技术成熟，也是国家节能环保的推广技术。
对于辐射供冷，至今存在争议，对不同位置辐射供冷方式的舒适感也存在着不同的意见，目前研究多利用仿真模拟技术进行，人体真实感觉效果是否与模拟效果相吻合还有待进一步证实。
由于受到围护结构结露等问题的困扰，辐射供冷还需要采取相应的技术措施。
１毛细管网辐射供热供冷系统介绍辐射供热供冷系统有多种形式，毛细管网辐射供热供冷系统只是其中一种新的形式，通过遍布在结构体表的毛细管内流动的液体来传递热量，调节自身机体温度并与周围环境保持平衡。
由于该系统形式符合“减排增效”和充分利用低品位能源的原则，受到大家的关注。
１．１工作原理毛细管网辐射供热供冷系统模拟植物叶脉和人体的毛细血管机制，形成毛细管网，利用毛细管网散热面积大、换热效率高的优势，利用毛细管网表面或辐射体表面与室内空气较小的温差，与人体或周边环境进行有效地热交换，从而达到调节房间温度的作用。
事实上，这种毛细管换热器还不能离开循环泵进行自然循环流动，并不是真正意义上的毛细管。
１．２毛细管网的组成毛细管网是由两根２０ｍｍ的供回水联管与若干毛细管组成的集分水式结构，联管与外径为４．３ｍｍ、壁厚０．９ｍｍ、长度为１￣６ｍ、间距为４０￣１２０ｍｍ，的毛细管连接，形成不同面积的网栅，其宽度也可根据房间尺寸定制，最大可达１０００ｍｍ。
浅谈毛细管网空调系统_1
浅谈毛细管网空调系统论文导读：随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静。
毛细管网就是温湿度独立控制空调技术的一部分。
1、高效节能：毛细管网有极大的散热表面积，以辐射方式供暖制冷。
因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。
关键词：毛细管网，辐射供冷，节能，舒适引言随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静；同时考虑到能源短缺的影响，还应尽量采用低品位能源，有冷热蓄能措施等，目前普遍认为温度湿度独立控制空调技术可能是一个有效的解决途径。
毛细管网就是温湿度独立控制空调技术的一部分。
一、毛细管网平面辐射空调简介毛细管网模拟叶脉和人体毛细血管机制，利用毛细管网表面或辐射体表面与室内空气较小的温差，通过毛细管内流动的液体来调节自身温度，从而达到与周围环境的平衡。
毛细管网是集分水式结构，由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径20mm（壁厚2mm或2.3mm）的供回水主干管构成管网。
保温层、散热层和毛细管网结合使用，复合成毛细管网换热器。
毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。
毛细管网主要承担室内去除显热的影响。
由于除湿的任务有处理潜热的新风系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7℃，而是提高到18℃左右。
毛细管网平面空调系统夏季供水温度为16/18℃，辐射面表面温度约为20℃；冬季供水温度为28/32℃；辐射面表面温度约为30℃。
浅析毛细管网系统
浅析毛细管网空调系统xxx（xx大学xxxxxxxx学院 xxxxxxxxxxxxx）摘要：毛细管网空调系统是一种新型的节能系统。
本文介绍了其原理、特点、存在的问题，并对毛细管网空调系统的应用进行了说明，提出具有广泛的应用前景。
关键词：毛细管网、节能、空调系统、舒适0 引言随着我国经济快速增长，人们生活水平得到了显著提高，但是能耗急速上升，能源供应和消费之间的矛盾日益突显，尤其在科学发展观作为我党行动指南以来，环境和节能减排问题得到越来越多的重视。
另一方面，人们对住宅环境的舒适程度要求渐渐提高，调节住宅环境主要是靠空调系统。
传统的空调方式已不能满足人们的需求，存在有明显的吹风感，头晕，供氧不足，空气质量明显下降和空调病的缺点，而且能效高，加重温室效应。
因此，节能舒适安静的毛细管网空调系统应运而生，并克服传统空调的诸多弊端，已得到了广泛应用。
1 毛细管网空调系统原理毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。
水是一种高效、便宜而常见的传热介质，它的传热速度比空气快1000倍，毛细管平面系统就是利用水作为介质的一种辐射式空调末端系统。
毛细管网是由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径 20mm（壁厚 2mm 或2.3mm）的供回水主干管构成管网。
保温层、散热层和毛细管网结合使用，复合成毛细管网换热器，毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。
冬季，毛细管内流淌着较低温度的热水,均匀柔和的向房间辐射热量；夏季毛细管内流动着温度较高的冷水,均匀柔和的向房间辐射冷量。
由于毛细管席换热面积大，传热速度快，因此传热效率更高。
2 毛细管网空调系统的特点毛细管网是集分水式结构，换热面积大、壁薄导热性好、换热均匀、水力损失小。
制作毛细管网的原料可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点。
毛细管网地板采暖系统介绍
毛细管网采暖系统介绍毛细管网采暖系统主要由热源+毛细管网网栅+输配控制系统组成。
其中最关键也是区别于传统地暖方式的部分为毛细管网。
毛细管网网栅由无毒塑料制成，毛细管外径只有4.3mm，其高换热效率是通过大面积交换而达到。
毛细管网一般以水为介质输送能量，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
使用者和房间表面之间的能量传递就通过辐射的方式进行。
换热面积最大+可铺装绝对面积最大+换热均匀，这是毛细管网不可替代的优势。
1.高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好！热惯性小，可随意快速调节室内温度。
2.安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。
3.解决了老房改造问题安装的灵活性使系统不仅适合于新建筑，还可在旧建筑中原有基础上进行安装，而不必破坏原地面；而传统地暖占用层高较多，一般需刨地面，费时、费钱、风险大。
4.有效解决了地面遮挡问题卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。
5.有效解决了地面饰面材质要求问题地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。
毛细管网散热能力强，故铺装毛细管网的房间不受这些条件限制。
6.节能效果好普通地暖供回水温度一般 55 ℃－ 45 ℃；毛细管网供回水温度一般 35 ℃－ 30 ℃，比普通地暖节能 30% 以上，节能显著。
特别适合同热泵配合使用，达到更节能的效果。
7.节省空间毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修超薄地暖系统，比普通地暖增加了房间净高。
地产知识一分钟：毛细管网(空调)系统
地产知识一分钟：毛细管网（空调）系统85设计毛细管网（空调）系统1、毛细管网介绍1985年，德国人Donald herbs 首先发明了毛细管网系统，毛细管网是由20*2.0mm的主管和4.3*0.8mm的PP-R的毛细支管组成的网栅，支管的间距为10mm-40mm不等。
系统犹如人体中的毛细管网，起着分配、输送和搜集液体的作用。
毛细管网中的液体流速和人体血液基本相同，都在0.05-0.2m/s之间。
系统通过毛细管网与周围环境之间进行热传导交换，从而实现在一定空间范围内的供暖、供冷交换。
此套网栅系统上增加供热供冷的源设备，就构成了新的空调系统：毛细管网空调系统（新时代对美国发明的对流式空调的替代产品）。
2、毛细管网的优势和特点（1）低碳节能：热交换效率高，供热进水温度35-40度，比传统供热节省30%左右；制冷进水温度16-18度，比空调机组节省65%左右，节能效果显著。
（2）绿色环保：可采用地热、太阳、空气等可再生资源，能有效避免空调引起的城市热岛效应，代替传统的取暖方式减少碳排放。
（3）舒适健康：可打造自然舒适的地窖效应，可恒湿恒温恒氧，没有风吹感避免空调病。
（4）节省空间：铺设空间小，可减少对流式空调占地，可减薄地暖层厚度。
（5）降低成本：可缩减中央空调要求的层高要求，降低建造成本；节省供电的投入，运行成本较传统方式更低。
3、毛细管网的技术应用毛细管网可与燃气炉、地热能、太阳能、废水资源、空气能等前端能源结合。
壁挂炉、太阳能与毛细管网结合，在能量供给上能实现热源供应，能有效代替传统的暖气片、地暖等方式，实现冬季采暖。
水源、地热、空气能等与毛细管网结合，在能量供给上既能实现供热，又能实现供冷，能取代夏季空调制冷和冬季传统供热方式，实现既制冷又供暖。
4、毛细管网的应用场景毛细管网系统可应用在民房、别墅、住宅小区、办公楼、农业大棚等场景中。
毛细管网辐射供冷系统原理分析

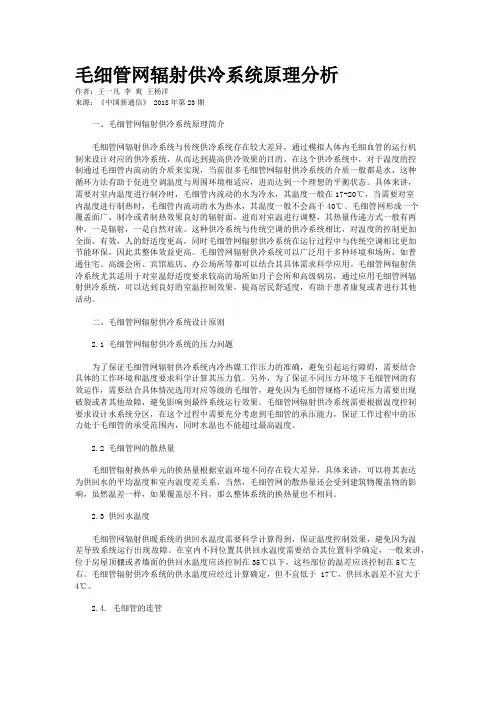

毛细管网辐射供冷系统原理分析作者：王一凡李爽王杨洋来源：《中国新通信》 2018年第23期一、毛细管网辐射供冷系统原理简介毛细管网辐射供冷系统与传统供冷系统存在较大差异，通过模拟人体内毛细血管的运行机制来设计对应的供冷系统，从而达到提高供冷效果的目的。
在这个供冷系统中，对于温度的控制通过毛细管内流动的介质来实现，当前很多毛细管网辐射供冷系统的介质一般都是水，这种循环方法有助于促进空调温度与周围环境相适应，进而达到一个理想的平衡状态。
具体来讲，需要对室内温度进行制冷时，毛细管内流动的水为冷水，其温度一般在17-20℃，当需要对室内温度进行制热时，毛细管内流动的水为热水，其温度一般不会高于40℃。
毛细管网形成一个覆盖面广、制冷或者制热效果良好的辐射面，进而对室温进行调整，其热量传递方式一般有两种，一是辐射，一是自然对流。
这种供冷系统与传统空调的供冷系统相比，对温度的控制更加全面、有效，人的舒适度更高，同时毛细管网辐射供冷系统在运行过程中与传统空调相比更加节能环保，因此其整体效益更高。
毛细管网辐射供冷系统可以广泛用于多种环境和场所，如普通住宅、高级会所、宾馆旅店、办公场所等都可以结合其具体需求科学应用。
毛细管网辐射供冷系统尤其适用于对室温舒适度要求较高的场所如月子会所和高级病房，通过应用毛细管网辐射供冷系统，可以达到良好的室温控制效果，提高居民舒适度，有助于患者康复或者进行其他活动。
二、毛细管网辐射供冷系统设计原则2.1 毛细管网辐射供冷系统的压力问题为了保证毛细管网辐射供冷系统内冷热媒工作压力的准确，避免引起运行障碍，需要结合具体的工作环境和温度要求科学计算其压力值。
另外，为了保证不同压力环境下毛细管网的有效运作，需要结合具体情况选用对应等级的毛细管，避免因为毛细管规格不适应压力需要出现破裂或者其他故障，避免影响到最终系统运行效果。
毛细管网辐射供冷系统需要根据温度控制要求设计水系统分区，在这个过程中需要充分考虑到毛细管的承压能力，保证工作过程中的压力处于毛细管的承受范围内，同时水温也不能超过最高温度。
毛细管网热泵空调系统原理介绍
毛细管网热泵空调系统暖通空调技术发展趋势编前语：2009年9月22日，国家主席胡锦涛在联合国气候变化峰会开幕式上发表题为《携手应对气候变化挑战》的重要讲话，郑重承诺今后中国将进一步把应对气候变化纳入经济社会发展规划，并继续采取强有力的措施：一是加强节能、提高能效工作；二是大力发展可再生能源和核能；三是大力增加森林碳汇；四是大力发展绿色经济，积极发展低碳经济和循环经济，研发和推广气候友好技术。
毛细管热泵空调系统正是代表暖通空调技术发展趋势的环保节能、气候友好的可再生能源利用技术。
何为毛细管热泵空调系统？PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。
毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。
热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。
在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温 20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温 26℃±2℃。
为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。
该系统包括三个独立系统：1、低品位能量采集系统：毛细管网作为水源能量采集器可以置于海洋、江河湖泊、工业废水、生活污水中高效提取能量，把传统开式取水系统变成闭式循环系统，不必考虑水质的影响。
毛细管网土壤能量采集器埋置在浅层土壤中采集能量，解决了传统打深孔技术受地质条件影响大和效率低的问题。
这样，从初投资和运行管理费用上都会大大节省。
2、热泵主机能量转换系统：水源热泵主机从低温水源中提取能量，向室内毛细管辐射末端系统供冷供暖，夏季运行时能能效比可达1：10，冬季供暖运行时可达1：8 ，远远高于传统的空调系统。
如果没有适用的水源，也可以采用空气源热泵空调，直接从空气中提取能量。
由于冬季供水水温只需28℃，所以空气源热泵空调的运行效率也会大大提高。
浅析毛细管网空调系统的设计思路及原则
浅析毛细管网空调系统的设计思路及原则
张传经
【期刊名称】《建设科技》
【年(卷),期】2013(000)001
【摘要】本文简要介绍了毛细管网系统的基本情况.通过实例应用,讨论了毛细管网系统设计中的优化建筑外围护结构子系统、建筑节能、舒适度及毛细管平面式采暖供冷子系统的设计思路与注意事项.
【总页数】3页(P65-66,69)
【作者】张传经
【作者单位】招商地产股份有限公司
【正文语种】中文
【相关文献】
1.辐射系统之毛细管网技术应用分析--地源热泵与毛细管网中央空调系统夏季应用实例分析
2.毛细管网辐射供冷与新风系统联合运行的设计方案--以沈阳市儿童医院空调系统为例
3.健康住宅毛细管网辐射空调系统供冷设计状态点可行域分析
4.毛细管网辐射空调系统施工质量管理
5.毛细管网辐射空调系统供冷能力优化与应用研究
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈毛细管网辐射空调系统的应用与施工
浅谈毛细管网辐射空调系统的应用与施工毛细管网辐射空调是一种以温度不低于设计环境露点温度（一般为18℃）的冷水为冷媒，或以高于环境设计温度（一般不高于32℃）的热水为热媒，在毛细管网栅内循环流动，通过与毛细管网栅结合的辐射面以辐射和对流的传热方式向室内制冷或供热的空调方式。
标签：毛细管网;空调系统;施工一、工艺特点及发展趋势我国在90年代开始从德国引入毛细管网辐射空调技术，到现在工程实例举不胜举，以北京市望京金茂府住宅工程为例。
该工程建筑面积约十三万平方米，全部采用毛细管网辐射空调系统，为全球规模最大，同时冷热媒采用地源热泵系统，做到了最大化的节能环保。
该系统前期投入较大，但后期运行费用低，智能化程度高，再结合独配套空调风系统，做到了恒温恒湿恒氧的舒适效果，在中高端住宅和商业、公共建筑中值得借鉴。
目前我国仍没有相关施工技术和验收标准。
二、工艺原理毛细管网辐射空调系统施工工法，是指在建筑物室内顶面、墙面采用湿式做法敷设毛细管网栅。
湿式做法一般为现场施工，如毛细管辐射抹灰方式。
三、施工工艺流程及操作要点（一）施工工艺流程基面安装毛细管网栅——毛细管机械喷浆抹灰隐蔽——装饰面处理本文主要介绍基面毛细管网栅的安装流程。
（二）毛细管网栅吊顶安装（1）毛细管网栅挂接连管。
清理作业现场后，根据施工图要求，配置相应规格的毛细管网栅，在地面将各片毛细管网栅展开检查调整，毛细管网栅集合管内不得有灰土、异物，管口齐整;毛细管网栅支管不得有拉伤、划伤、折痕、断裂;整理毛细管网栅支管定位管卡，调整管卡间距沿网栅支管方向每300～500mm 一道，检查每根支管在管卡中均匀入位;按规范要求，将相邻毛细管网栅集合管热熔连接，逐点检查热熔焊接质量，不得有明显缩口、虚焊现象。
按设计要求，热熔连接毛细管网栅与系统管道。
采用吊杆及管卡将连接好的毛细管网栅与系统管道吊挂于天棚内，保证毛细管网栅集合管及系统连接管道的标高和坡度满足设计及规范要求，固定吊点间距不大于600mm;管道吊挂必须与吊顶吊挂系统分隔，不得相互借用。
毛细管网空调系统简介,特殊工艺、原理等
1毛细管网加工工艺的特殊性1、传统塑料管道连接方式的局限性：（1）所用的管件多，连接工艺复杂，容易发生漏水事故。
（2）连接方式限制了1根整体的管道与至少3根管道同时连接。
（3）管道壁厚受限制。
依据现有国家标准《GB10798-89 热塑性塑料管材通用壁厚表》和《JBJ地面辐射供暖技术规程B.1.3》规定以热熔方式连接的热塑性塑料管道壁厚不得小于1.9mm，才能保证热熔连接的可靠性，这样就限制了可热熔的塑料管道向小管径和微小管径方向的发展，小管径管道的壁厚会远远超过满足所需压力等级的壁厚要求，不但造成原材料的浪费，壁厚过大也降低了塑料管材的柔韧性，降低了导热性能。
2、毛细管网加工是塑料管道加工工艺的技术创新（1）提供了一种塑料管道之间不用加直通、弯头、三通等连接管件直接连接的连接方式。
（2）实现了一根整体管道通过侧面开孔方式同时和若干管道直接连接。
（3）提供端面连接的小管管道壁厚不受焊接要求的限制，为细小、微小管径的管道的应用提供了可能。
2毛细管网的主要特点1、结构特点：毛细管网是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，决定了毛细管网是一种高效的换热器。
“面大壁薄”是毛细管网用于热交换的核心优点。
2、材料特点：制作毛细管网的原料是PP-R、PE-RT等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想的高效换热器。
3、使用特点：毛细管网薄、柔、轻，因此安装方便、覆盖层可以薄，铺装面积可以大，因此可以有效利用低品位能源，实现节能和舒适效果。
3毛细管网的主要用途1、用于热湿独立处理空调系统，辐射供暖制冷，用能品位低，可以提高空调机组的能效，或直接利用可再生能源。
2、用于制作呼吸式空调墙（又称重力循环空调），调温调湿，使用方便，受限制条件少。
3、用于供暖，可以替代传统散热器或普通地板采暖，安装方便，供热效率高。
4、用于农业大棚，利用土壤的蓄热能力，均衡大棚内昼夜及季节的温差，提高大棚的生产效率。
毛细管网系统在住宅项目中的应用
毛细管网系统在住宅项目中的应用摘要：毛细管网系统在建筑项目中发挥重要作用，尤其是对住宅项目应用方面尤其多，能对集中空调系统进行更加科学调节，以达到集中空调系统的使用，这对节能减排来说具有一定意义。
关键词：毛细管网系统；建筑项目；应用前言随着近年来国内经济水平的提高，建筑行业也得到同步发展，且在发展的同时对能源的需求越来越多，进而产生了能源供需方面的矛盾。
而经济想要发展，能源的不足已经成为制约建筑行业发展的重要方面。
1.毛细管网空调系统相关概述虽然国家从法律和政策方面提出了一系列能源保护措施，且对建筑行业节能减排也提出一定要求，并出台了《公共建筑节能设计标准》以及《节约能源法》等一系列标准，且针对建筑住宅项目的要求也提出了节能设计标准要求。
而这些法律和政策的提出虽然从宏观方面对国内建筑节能发挥了一定效果，但是在实际的建筑项目建设中在节能系统的应用上还未取得明显进展。
尤其是在建筑住宅中央空调系统的应用方面，如何采取有效措施节约能源，且减少住宅用户的费用支出，已然成为国内建筑事业节能措施中所要考虑的问题。
因此，为了能适应大众市场需求，以舒适型、节能型的空调系统也就截然而生。
因毛细管网空调系统在应用中具有良好的节能和舒适效果，所以在近些年的住宅项目中被广泛应用。
毛细管网系统其实是根据辐射换热的原理来进行工作的一种传热末端系统，其本质是埋管型辐射供暖或者冷板的一种存在形式。
并且，该系统在实际应用中模拟了仿真形式，如借助人体毛细血管输送能量的方式，或者根据植物叶脉传送营养的方式来设计的一种辐射板形式。
正是因为毛细管网系统所具有的这些特点，其不但在热传导速度上较快，且在安装上也非常方便，再加上该空调在实际应用中舒适感也较强，所以在一些商业楼和住宅中被广泛应用。
2.住宅项目简介在本文研究中以南方某城市高层住宅项目为例，该住宅项目在建筑中面积上为8.7万㎡，且楼高为22层，所有住宅楼为9栋，且根据户型的不同在住宅面积上为89.5~185㎡不等。
毛细管网特点及其应用探究
180 |R E A L E S T A T E G U I D E毛细管网特点及其应用探究方福军 (南京朗诗地产有限公司 江苏 南京 210096)[摘 要] 随着国家双碳 政策的推行,建筑节能产业显得越发重要,解决好北方采暖与南方的制冷的能耗问题,对节能减排具有重要意义㊂毛细管网与其所联系的室内空调系统作为一个新兴的材料及系统,在建筑行业具有广阔的应用前景㊂[关键词] 双碳政策;建筑能耗;毛细管网[中图分类号]T U 201.5 [文献标识码]A [文章编号]1009-4563(2023)15-180-031 毛细管网1985,德国人D o n a l d H e r b s 发明制造了毛细管网㊂2006年,我国实现了毛细管网的国产化㊂目前,国产的毛细管网通过了建设部行业科技成果评估,结论为: 国内首创㊁主要性能指标国际先进㊂ 这项产品进入推广应用阶段,去年已经成功地应用于国家重点工程国奥村的建设㊂1.1 毛细管网的特点1.1.1 结构特点毛细管网是集分水式结构,具有换热面积大㊁换热均匀㊁换热效果好㊁水力损失小的特点,从而决定了毛细管网是一种高效的换热器.1.1.2 材料特点制作毛细管网的原料可以是P P -R ㊁P E-R T 或P B 等可热熔性树脂,均是绿色环保的原料,具有耐高温㊁耐高压㊁耐腐蚀的特点,从而使毛细管网具有广泛的用途并成为理想的高效换热器;1.1.3 使用特点毛细管网轻薄㊁柔软㊁荷载小㊁结构合理㊁性能优良,因此具有安装方便㊁高效节能㊁高舒适度㊁绿色环保的特点㊂图1 毛细管网的结构示意图1.2 毛细管网的用途正是以上毛细管网的优良特点,决定了毛细管网具有广泛的用途㊂毛细管网可以打造生态建筑㊂室外的能量,可能来自阳光㊁空气或土壤,通过毛细管网中循环的介质均匀地散布到室内顶棚㊁地面或墙面㊂毛细管网和室内表面的装饰层相结合,就像皮肤中的毛细血管一样柔和地调节室内温度㊂徐徐的微风送来清新的空气,室内不再有异味,不再有甲醛和一氧化碳的污染,合理的湿度滋润您的皮肤和呼吸系统,家具㊁被服㊁粮食也不再发生霉变和虫咬,从而造就 恒温恒湿恒氧 的生态住宅㊂图2 毛细管网制冷时的红外热成像图2所示的是毛细管网制冷时的红外热成像㊂由图中可知,毛细管网可以像控制灯光一样控制室温㊂地板采暖的热惯性要2~6小时,而毛细管网用5分钟就可以使辐射面温度达到设定温度,30分钟明显改变室温,很容易实现分室温控㊂因此安装了毛细管网的环境有洞窟效应:冬天感受阳光的温馨,夏天享受林荫的凉爽,从而使毛细管网成为生态空调技术的基石,并具有舒适㊁节能的优点㊂1.3 毛细管网应用中注意并解决的问题毛细管网作为一个产品,不是万能的,而在于我们掌握其优点和缺点合理应用㊂对毛细管网的使用我们要做到扬长避短,合理解决产品及其系统可能出现的问题㊂1.3.1 制冷凝露产生凝露的条件:当冷辐射表面的温度低于室内空气露点温度的时候,就会凝露㊂我们可以从以下几个方面预防凝露:(1)用18ħ左右的高温冷水制冷,通过管壁再到装饰面,装饰面温度大概在21ħ左右,一般高于露点温度;(2)增加毛细管网铺装面积,进一步提高制冷水温,增大制冷量,降低辐射面与室内的温差;(3)通过除湿降低露点,保证室内相对湿度40~60%的时候,室内常温下的露点温度一般会在17ħR E A L E S T A T E G U I D E |181以下㊂1.3.2 成品保护(1)尽量做好预留预埋工作,避免施工破坏毛细管网;(2)毛细管柔软,间距可调节,覆盖前后都不会影响穿线管和插座等的安装;(3)毛细管网耐高压,爆破压力可达5.6M P a 左右,制造原料有优良性能,不会轻易被损坏㊂1.3.3 破坏修复(1)毛细管网一般结合装饰面层安装,漏水点很容易寻找到;(2)毛细管网是并联结构,材质可热熔,破坏后用打火机做热熔工具将该支路熔接焊死,不会影响使用效果㊂1.3.4 容易阻塞(1)尽量采用封闭的小循环系统,供水主管安装过滤器,防止颗粒物进入毛细管系统;(2)塑料管透氧,长期运行管道内会滋生生物粘泥阻塞毛细管㊂在确定系统不漏不渗后可加入除氧剂或防冻液,破坏生物生长环境;(3)机械脱氧除渣㊂1.3.5 墙面开裂采用毛细管网采暖制冷的墙面,四季温差不超过20ħ,墙面温度比较恒定,不容易开裂㊂开裂一般是装饰的问题,为确保万无一失,一般采用石膏砂浆和玻纤网做装饰层㊂1.4 毛细管网的推广应用前景毛细管网的推广应用前景巨大㊂毛细管网实现国产化并大规模生产将大大降低生产和使用成本,为大面积推广应用提供可能㊂目前,毛细管网生产基地在多方支持下正在建设,今年内将实现年产能力60万平方米,随着市场需求的增加可以很快扩大到年产2000万平方米的生产规模㊂毛细管网以其技术性和经济性的优势将被普及用作隐形散热器㊁超薄地板采暖和空调末端㊂毛细管网的推广应用符合国家节能减排降耗㊁住宅产业化的政策,满足人民生活水平不断提高对舒适和健康的要求㊂2 国产毛细管网与进口产品的对比国产毛细管网性能优良,能够满足各种使用要求㊂2.1 国家化学建材检验中心的报告(1)爆破试验,爆破压力5.6M P a;(2)通过循环压力冲击试验,10000个周期;(3)通过了5000次冷热循环测试;(4)8760小时测试,已有中期报告㊂2.2 国家空调设备质量监督检验中心的系列报告㊂(1)样品在供水温度45ħ,回水温度40ħ,基准点温度20ħ,ΔT=22.5ħ时,单位面积散热量Q d r =240.88W /m 2;(2)样品在供水温度15ħ,回水温度20ħ,基准点温度26ħ,ΔT=8.5ħ时,单位面积散热量Q d l =122.84W /m 2;(3)使用北欧化工P P -R 原料㊁韩国S K 的P E-R T原料;(4)加工成本大大降低;(5)供货期有保证,一般两周内可以供货;(6)能提供设计并指导安装;(7)售后服务更有保证㊂3 毛细管网采暖与普通地板采暖的对比3.1 普通地板采暖(1)多占空间80mm ,增加荷载,减少层高;(2)热惯性2-6小时;(3)经济性对比:①地板采暖60元/平方米左右;②增加钢筋8.5元/平方米;③增加豆石砼32元/平方米;④层高减少3%左右折算为500元/平方米左右(按北京目前房价)㊂(4)普通地板采暖系统用于制冷具有很大的局限性:系统制冷时,毛细管网辐射面温度非常均匀,而普通地板采暖的辐射面温度波动较大,地面容易形成线性凝露带㊂为了消除凝露危险,需要更低的系统温度,从而牺牲舒适性和节能性㊂4 毛细管网生态空调与传统中央空调的对比常规空调系统采取温度和湿度混合处理方式,存在如下问题㊂4.1 能源浪费使用一套系统同时制冷和除湿,为满足用冷凝方法排除室内余湿,冷源的温度需要远远低于室内空气露点温度,一般采用7~12ħ的冷冻水㊂空调系统中,占总负荷一半以上的显热负荷部分,本可以采用高温冷源排走,却与除湿一起共用7~12ħ的低温冷源进行处理,造成能量利用品位上的浪费;4.2 难以适应室内热湿比变化同一套空调系统对空气进行冷却,其吸收的显热与潜热比只能在一定的范围内变化,而室内实际的热湿比变化范围较大㊂常规空调一般会牺牲对湿度的控制,仅仅满足室内温度的要求,往往造成室内相对湿度过高或过低的现象㊂相对湿度过高会感觉闷热不舒适,通过进一步降低室温来改善热舒适,造成能耗不必要的增加;相对湿度过低则增加处理室外新风的能耗;4.3 造成室内空气品质下降常规空调依靠空气通过冷表面对空气进行降温除湿,导致冷表面潮湿甚至产生积水,空调停机后这样的潮湿表面就成为霉菌繁殖的理想场所㊂常规空调系统霉菌182 |R E A L E S T A T E G U I D E繁殖并传播成为室内环境污染并影响身体健康的主要原因㊂另外,目前我国大多数城市的主要污染物是可吸入颗粒物,空调系统引入的室外空气必须过滤,过滤器内必然成为粉尘和细菌聚集处,如果再漂溅一些冷凝水,则成为各种细菌㊁微生物繁殖的理想场所,甚至有爆发 军团菌 的威胁㊂频繁清洗过滤器既不现实,也不是根本的解决方案㊂4.4 常规空调的末端装置有局限性为排除足够的余热余湿同时又不使送风温度过低,就要求有较大的循环通风量,往往造成室内很大的空气流动,产生不适的强风感和噪声㊂室内布置的风道还降低室内净高或加大楼层间距㊂在冬季,为了避免强吹风感及干燥的不适,还有高能耗的问题,即使安装了空调系统,最好也不要使用热风取暖,而是应该通过另一套采暖系统(如散热器㊁地板采暖)供热㊂在北方地区,室内一般需要重复安装两套环境控制系统,分别供冬夏使用㊂4.5 输配能耗的问题为了完成室内环境控制的任务就需要有输配系统,带走余热㊁余湿㊁C O 2㊁气味等㊂常规空调系统所有的冷量全部用空气来传送,导致输配效率很低,风机㊁水泵消耗了整个空调系统40%~70%的电耗㊂相对而言,1m3水所输送的热量和3840m 3空气所输送的热量是相当的,靠室内表面辐射传热是最舒适和节能的方式㊂4.6 导致电力危机建筑能耗占到整个社会总能耗的40%,随着能源问题的日益严重,以低品位能源解决建筑的采暖制冷问题成为迫切需要,特别可以减缓夏季供电压力,提高能源利用率㊂常规空调负荷在一天内变化显著,容易产生集中的用电高峰,在居住密集地区还发生 热岛效应 ,加剧电力危机㊂如果室内的采暖制冷系统可以有效蓄能,将非常有利于缓解用电高峰产生的电力危机,通过把能量蓄存到室内表面再以辐射方式均匀散布是一个很好的解决办法㊂5 毛细管工艺详述5.1 能源选配低品位再生能源与毛细管网结合为最佳选择,条件许可首选土壤源热泵,空气源热泵主要适合小户型,在北方最好选用分体机以免特殊条件下冻坏机体,毛细管网的用水温度范围决定能源品位的选择㊂5.2 毛细管网铺设面积首选顶底双铺,增加铺设面积提高机组运行效率;提高辐射面温度降低结露风险;采暖降低供水温度提高室内舒适度;增加辐射面降低室内环境热惰性实现行为节能;头凉脚热提高舒适度㊂5.3 毛细管网选型住宅首选U-20-4.3mm x 0.85mm ,承压能力及单平方米冷辐射负荷满足环境需求,U-20-3.5mm x 5.0mm 不适合高层系统压力较高的应用㊂5.4 毛细管网连接选用专用管材管件选用同一原料同一产地同一批次没有其他添加的原料的专用管材管件,热熔连接时降低虚焊或缩颈风险,虚焊有渗漏风险㊁缩颈影响运行负荷㊂5.5 毛细管网卡条间距卡条编制要与装修设计确认吊顶副龙骨平行且间距相同,便于自攻钉钉在副龙骨上提高毛细管网与石膏板结合牢固性㊂5.6 毛细管网U 型编网要求U 型一端要求细管U 在一水平面上,避免细管重叠增加抹灰厚度影响辐射效果增加施工难度和材料成本㊂5.7 毛细管网顶棚铺设最好不要直接铺设在楼层板下,需要铺设在石膏板吊顶下,以免蓄冷蓄热增加系统惰性降低行为节能能力㊂5.8 毛细管网设计长度毛细管网每路内及每路间长度设计尽量要避免长度差过大,长度不同阻力不同影响辐射面的流速,流量调节差过大会增系统水泵扬程选型㊂5.9 毛细管网分集水器安装带有电热阀的分集水器安装尽量是垂直安装,以免冷凝水流入电热阀体内造成短路失去控制造成结露风险㊂5.10 分集水器电热阀选型电热阀最好选用低压弱电,以免分集水器漏水有触电风险;分集水器电控最好选用电动阀,电热阀有关闭延迟,顶针关闭阀也会增加系统阻力㊂5.11 温湿度探测和露点计算温湿度探头和露点计算芯片要硬件分开设计,芯片运行发热会影响温湿度的探测数值,造成露点计算偏差影响系统安全运行㊂5.12 温湿度探头放置位置需要放在气流组织通畅的地方,建议放置在每个探测空间的回风口,探测的温湿度相对比较准确,有利于系统的精准控制㊂综上所述,常规空调系统的技术缺陷明显,以毛细管网技术为核心的温湿度独立控制空调技术具备高舒适度和高效节能的特点,代表着未来的发展方向㊂毛细管网还将应用于更广泛的领域,可以改变人类未来的生活㊂参考文献[1] C E C S 433-2016.毛细管网辐射供暖供冷施工技术规程规范.[2] J G J 142-2012.辐射供暖供冷技术规程.。
建筑毛细管网施工技术浅析
建筑毛细管网施工技术浅析摘要：毛细管模块空调系统是最近几年开发出来的一种新产品，其施工过程也是一种新工艺。
本文根据笔者的实际施工经验，总结了毛细管模块空调系统的施工工艺及施工中应注意的问题。
关键词：毛细管；毛细管模块；空调系统；施工工艺1毛细管模块空调系统原理简介在自然界中，利用充满水的毛细管进行传热的例子很多，例如植物的叶脉或者人的皮下组织都是这种原理，由于毛细管换热的速度极快，换热的效率也就很高。
毛细管模块空调系统就是利用毛细管模块代替传统空调系统的末端设备，将毛细管模块敷设在顶板、地板、墙体内或者顶棚天花板上，冷热水经过毛细管模块后，利用毛细管与室内空气进行热交换，使室内温度始终保持在身体舒适范围内的一种全新空调系统。
典型毛细管空调系统原理图2毛细管空调系统的施工工艺毛细管模块的施工分为干式做法和湿式做法两种。
其中干式做法就是将毛细管模块固定在金属吊顶模块或者石膏板吊顶模块上面。
湿式做法就是用导热型砂浆将毛细管模块直接固定在顶板、墙体或者地板内。
2.1毛细管干式施工法把单个毛细管模块敷设于吊顶主龙骨下与副龙骨平行的位置→ 在主龙骨上粘贴保温材料（一是利于保护毛细管与龙骨的磨损；二是起到毛细管与龙骨的隔热作用，以免金属龙骨的结露）→用尼龙扎带在毛细管的塑料卡子处绑扎在主龙骨上（注意毛细管不能超出副龙骨平面，否则吊顶板无法安装）→单块毛细管安装完成后，把整个房间的毛细管模块串联起来→试压→把毛细管与主龙骨固定的尼龙扎带剪断（使之与吊顶板充分接触）→在毛细管上部覆盖保温材料（使毛细管的热量下传）→封上吊顶板2.2毛细管湿式施工法2.2.1施工过程检查毛坯顶板质量（必须干燥、平整）→开始抹灰底层处理→确定毛细管网的铺设位置→固定管夹及毛细管模块→毛细管供回水管与集水干管热熔连接→集分水器的安装→毛细管打压试验→毛细管隐蔽2.2.2毛细管模块供回水的干管、及系统主干管的安装根据毛细管模块供回水的干管走向放线（以保证干管与集分水器连接方便、管路安装美观），确定毛细管模块供回水的干管支、吊架的安装位置，供回水的干管固定到毛坯天花板或吊顶的空腔内，各回路供回水的干管热熔连接或软管卡式连接。
浅析毛细管网辐射空调系统在办公建筑中的应用
浅析毛细管网辐射空调系统在办公建筑中的应用发布时间：2021-06-24T09:47:24.517Z 来源：《建筑实践》2021年第5期（中）作者：李硕[导读] 毛细管辐射空调系统作为一种比较新型的、节能的、李硕北京绿城投资有限公司北京市 100027摘要：毛细管辐射空调系统作为一种比较新型的、节能的、舒适的空调系统，克服了传统空调系统中的一些难题，能够将天然冷源和工业废热有效利用起来，给室内营造一个舒服的环境。
基于此，文章简述了毛细管网辐射空调系统及其优缺点，又结合北京某办公楼项目，针对毛细管网辐射空调系统在办公建筑中的实际应用展开了详细论述，以期为推广毛细管网辐射空调系统技术，进一步优化建筑节能做应有的贡献。
关键词：毛细管网辐射空调系统；办公建筑；优缺点；应用1毛细管网辐射空调系统简介毛细管网辐射空调系统是一种将其末端的细小管道制成网状，并布置到地面、顶棚或者墙面上的以水为媒介可供暖、可供冷的辐射空调系统[1]。
同时，毛细管网辐射空调系统的构成原理也是根据植物的叶脉和动物及人体的皮下血管组织进行能量传输的原理，通过仿真模拟而设计研发出来的，相比传统空调系统，性能更加先进。
在毛细管网辐射空调系统中，常用Φ3.35mmx0.5mm的导热塑料管作为毛细管，用Φ20mmx2mm塑料亀毛细管作为分集管，并采取热熔焊进行连接。
应用毛细管网辐射空调系统进行供暖的过程中，应注意要使用低温热水，供水温度应控制在30℃~40℃，回水温度应控制在3℃~6℃。
供冷的过程中，适合使用高温冷水，控制供水温度在12℃~16℃，回水温度应控制在2℃~5℃，且供冷表面温度需高出室内空气露点温度1℃~2℃，并要低于20℃，以此来预防空调表面结露。
此外，根据毛细管网辐射空调系统的末端接管方式不同，其可分为5中掺加的安装形式：若对室内温度场分布的均匀性没有什么要求的话，为节约成本，可以选择串联方式连接（如图1所示）；反之则可以选择中供边回方式进行连接（如图2、图3所示）；考虑水系统的水力特点，若末端毛细管网所占水系统的阻力比较大的情况下，为了节约成本，可以选用并联异程方式进行连接（如图4所示）；反之则应选择并联同程的方式连接（如图5所示）。
浅谈毛细管网低温辐射供暖供冷系统
浅谈毛细管网低温辐射供暖供冷系统浅谈毛细管网低温辐射供暖供冷系统随着建筑能耗的不断增长，节能减排已经成为当前社会发展的重中之重。
建筑能耗占总能耗的27%以上，每年还在以1%的速度增长。
因此，建筑节能被列为我国中长期节能规划的重点领域和重点工程。
本文旨在探讨一种新型的高舒适度高节能的高效换热器——毛细管网低温辐射供暖供冷系统。
毛细管网起源于自然界，例如植物的叶脉或人体皮下组织的毛细血管都是利用这种原理与周围环境成功地进行了传热交换，达到自身温度调节的目的。
德国科学家根据这种仿生学原理在20世纪70年代发明了一种新型空调末端系统形式——毛细管网辐射空调末端系统。
它于2005年被引入中国，在XXX 的节能示范楼进行展示，从此引领了中国新型高舒适度高节能的高效换热器的发展。
毛细管网由若干毛细管以并联方式与两根主管连接而成，散热面积大，壁薄导热性好，传热速度快，水力分布均匀，水力损失小，是理想的高效换热器。
由于采用PPR原料，具有耐高温、耐高压和耐腐蚀的优良性能，轻薄柔韧、安装灵活，在室内地面、墙面和顶棚都可以安装，隐蔽在装饰面层下，让建筑物有了一层可以调节室温的皮肤。
毛细管网技术创新主要体现在以下两个方面。
首先，PPR 原料的可塑性和可成型加工性，以及PPr成品的可焊接性，使得毛细管网的制造更加便捷。
其次，毛细管网的技术指标也得到了升级，采用PP-R、PE-RT或PB材料制造，可应用温度范围为-30℃～95℃，主管道规格为外径20mm、内径16mm，支管管道规格为外径4.3mm、内径2.5mm，支管间距可根据设计任意调节，管网形状可根据使用场合定制。
管网系统长期承压能力为20 kgf/cm2，爆破压力为5.6 MPa，耐水温度为60℃。
加热介质温度一般不超过35℃即可达到暖气片（加热介质温度为85℃）的效果，节能非常明显的同时，具有更为明显的舒适度；制冷介质温度一般不低于18℃即可达到所需的舒适温度。
本文介绍了一种新型的毛细管网辐射空调系统，该系统具有以下优点。
浅析毛细管敷设空调系统
民营科技2018年第1期工程技术浅析毛细管敷设空调系统郝琳洁（北京本土建筑设计有限公司北戴河分公司，河北秦皇岛066000）1概述毛细管Micro Capillary Tubes技术最早起源于欧洲国家德国，早在1985年的德国吕佐夫银行就已经成功运用，发展至今，产品不断更新换代且技术实施极为成熟。
如今毛细管技术引入中国，结合中国暖通发展国情，使毛细管技术更好的满足对现代建筑室内气候的控制要求，推助其成为新一代空调末端发展趋势。
2毛细管空调辐射系统毛细管空调辐射系统：是一种承载水媒，由超薄弹性的细管（特殊PP材料≤4.3mm）冷、热辐射为主要传递热能装置，结合冷热源、水循环系统、新风调湿系统和自控系统，能完全取代传统采暖和制冷系统的一种舒适、节能、高效可代替常规中央空调的新型节能舒适空调系统。
结构特点：集分水式结构，换热面积大，壁薄导热好，热交换均匀，水力损失小的特点，决定了毛细管网是一种高效换热器。
仿生人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管组成间距在10~30mm的网栅。
承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4L水，水温温差2~3℃。
3毛细管辐射制冷与采暖是如何进行的毛细管网栅直接铺设在房间围护结构表面上（顶面、墙面、地面均可），一般高出原平面不超过15mm。
使其形成低温的（夏季）或高温的（冬季）辐射表面，与人体和室内的家具等表面之间主要通过辐射的方式进行能量传递。
这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。
整个过程60%通过辐射的方式，40%通过对流的方式，使得该制冷或供暖形式仿生自然界物体间的动态热平衡规律，以及人体与周边的换热比例。
制冷工况下：应用热空气比冷空气轻的物理性质。
热空气上升后由顶棚降温，被降温的冷空气积蓄到一定密度后重新下沉，从而供给室内凉爽舒适的温度。
吊顶的温度取决于供水温度，系统内的循环水温为17~19℃，则表面制冷温度达到19~21℃。
浅谈毛细管网辐射采暖制冷系统应用
． 种 高效 的换 热 器 。 “ 大 壁 薄 ” 毛 细 管 网 用 于 热 交 换 的 核 心 优 ２ ２ 确 定 管线 面 是 １ 根 据 设 计 图 纸 要 求 ， 定 管 路 走 向 。尽 可 能 减 少 弯 曲 ， ） 确 达 点。２ 材料特点 ： ） 制作 毛细管 网的原 料是 Ｐ — Ｐ — Ｔ等可热 塑 ＰＲ， Ｅ Ｒ
． 使用 特点 ： 细 管 网薄 、 、 ， 此 安 装 方 便 、 盖 层 可 以 薄 ， 毛 柔 轻 因 覆 铺 ２ ３ 毛 细管 网敷 设 固定
装 面 积 可 以大 ， 以 可 以 有 效 利 用 低 品 位 能 源 ， 现 节 能 和 舒 适 所 实 １ 毛 细 管 网应 按 事 先 标 记 的位 置 和走 向敷 设 ， 放 线 部 位 设 ） 按 管卡 ， 管 应 平 、 、 ， 毛 细 管 网 固定 在 保 温 层 或 敷 设 层 面 上 ， 主 直 牢 将 效 果 。４ 耐 压 能 力 强 。毛 细 管 网虽 然 毛 细 管 管 壁 薄 ， 是 耐 压 能 ） 但 力很 强 ， 因为 管 道 耐 压 是 与 直 径 的 平 方 成 反 比 的 ， 以 毛 细 管 网 敷设应平直 ， 所 敷设时不得有死折现象 。 在 于大 家 没 有 真 正 认 识 到 断 塞 流 排 气 机 理 和传 统 排 气 阀 的 弊 端 ， 参 考 文献 ： 还 未 注 意 到 在 管 道 运 行 期 间 ， 统 排 气 阀 实 际 上 未 起 到 排 气 作 ［ ］ 杨 传 １ 装 置 不 起 作 用 所 致 。要 想 解 决 该 问题 ， 当安 装 气 缸 式 排 气 阀 是 适 既方 便 有 效 又 经 济 合 理 的办 法 。 钦 ， 煦世 ． 水 工程 ［ ． 京 ： 国建筑 出版社 ，０９ 严 给 Ｍ］北 中 ２０ ． 用 。我 国城 市 管 网普 遍 存 在 爆 管 严 重 和漏 水 的 问题 ， 均 是 排 气 ［ ］ 于 必 录 ． 力 过 度 过 程 ［ ． 汉 ： 汉 水 力 电 力 学 院 ， 这 ２ 水 Ｄ］ 武 武 １８． ９４
毛细管网技术介绍
毛细管网技术介绍专家认为，毛细管网是可以改变人类未来生活方式的先进暖通空调末端。
毛细管网以水为介质输送能量，厚度一般4.3mm，轻薄、柔软、荷载小，有多种方便灵活的安装形式，具有高效节能和高舒适度的特点。
毛细管网可以与装饰层结合安装在顶棚、地面或墙面，均匀散布能量，就像皮肤中的毛细血管一样柔和地调节室内温度。
毛细管网可以安装在墙体内腔，这种空气调节墙不需要任何风机动力，靠温差自动“呼吸”室内空气，促进室内空气循环，柔和安静无任何噪声，排除夏季室内余湿，也有调温和净化功能。
这两类安装形式可以结合使用，还可以和新风换气系统结合起来，保证室内舒适的温度、湿度和高品质的空气质量。
此前，毛细管网制造技术为德国企业高度垄断，一直被认为只有高端项目才能够使用的产品，北京普来福环境技术有限公司和化工大学合作，在北京科委支持下，成功实现了毛细管网的国产化，大大降低了生产成本，为广泛的推广应用提供了可能。
普来福公司毛细管网项目通过了国家化学建材检测中心、国家空调设备质量监督检验中心的各项权威测试，目前质量标准已经高于德国同类产品，住宅与城乡建设部组织国内著名专家对普来福毛细管网产品的科技成果评估认为：国内首创、主要性能指标国际先进。
该项目获得了国家科技部和北京科委技术创新基金重点扶持，产品已经成功应用于国家重点工程国奥村及一批国家“十一五”支撑计划之节能示范工程中，住宅与城乡建设部官方网站首页专题介绍《毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切》。
目前，由中国建筑工业出版社出版发行的《实用供热制冷设计手册》（第二版）第六章《辐射供热与供冷》是毛细管网设计应用的指导性文件。
中国建筑科学研究院邀请普来福公司参与毛细管网国家标准的编制，预计在2010年颁布。
毛细管网优越性是结构特点、材料特点和使用特点三方面决定的。
1、结构特点：毛细管网是集分水式结构，两根供水主管由若干毛细管连接而成，具有换热面积大、换热均匀、换热效果好、水力损失小的特点，决定了毛细管网是一种高效的换热器。
2023年度浅谈毛细管网空调系统
2023年度浅谈毛细管网空调系统2023年度，随着生活水平的提高和气候变化的影响，空调系统成为了现代生活中不可或缺的一部分。
毛细管网空调系统作为一种高效、可靠的空调系统，在市场上逐渐得到了广泛的认可和应用。
本文将对毛细管网空调系统进行简要的介绍和分析。
一、什么是毛细管网空调系统？毛细管网空调系统（Capillary Tube Network System）是一种基于毛细管原理构建的空调系统。
其核心技术在于通过合理的管径、管长、制冷剂流量等参数的设定，有效地控制制冷剂的流量，在保证制冷效率的同时降低系统复杂度和成本。
毛细管网空调系统一般包括制冷剂循环系统、室内机、室外机和控制系统等部分。
二、毛细管网空调系统的优势和特点1. 高效节能：毛细管网空调系统具有优秀的节能性能，其制冷效率较传统空调系统高出30%~50%。
在大功率运行时，节能效果更加明显。
2. 制冷均匀：毛细管网空调系统的制冷效果十分均匀，可以有效地避免因气流不畅或过冷导致的温度不均等问题。
3. 设计灵活：毛细管网空调系统的结构简单、制冷管路短，可以根据实际场地情况量身设计，以达到最佳的制冷效果。
4. 维护成本低：毛细管网空调系统的设计简洁，维修和保养成本相对较低，同时具有更长的使用寿命。
三、毛细管网空调系统的应用场景1. 小型商业场所：毛细管网空调系统常用于楼宇内部商业场所的制冷和通风，如小型商场、餐厅等。
2. 住宅：毛细管网空调系统的设计灵活性高，可以根据住宅实际情况进行针对性设计，成为家庭空调的主力军。
3. 工业场所：由于毛细管网空调系统的高效节能、制冷均匀等特点，也应用于许多工业、制造业场所，如生产车间、工厂等。
四、毛细管网空调系统的发展趋势和前景随着全球气候变暖和能源消耗的日益加剧，节能环保已经成为了时代主题。
毛细管网空调系统在这方面具有明显优势，其在未来市场发展方向上十分广阔。
同时随着技术的逐步成熟，毛细管网空调系统的制冷效率和稳定性也将得到进一步提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析毛细管网空调系统
xxx
（xx大学xxxxxxxx学院 xxxxxxxxxxxxx）
摘要：毛细管网空调系统是一种新型的节能系统。
本文介绍了其原理、特点、存在的问题，并对毛细管网空调系统的应用进行了说明，提出具有广泛的应用前景。
关键词：毛细管网、节能、空调系统、舒适
0 引言
随着我国经济快速增长，人们生活水平得到了显著提高，但是能耗急速上升，能源供应和消费之间的矛盾日益突显，尤其在科学发展观作为我党行动指南以来，环境和节能减排问题得到越来越多的重视。
另一方面，人们对住宅环境的舒适程度要求渐渐提高，调节住宅环境主要是靠空调系统。
传统的空调方式已不能满足人们的需求，存在有明显的吹风感，头晕，供氧不足，空气质量明显下降和空调病的缺点，而且能效高，加重温室效应。
因此，节能舒适安静的毛细管网空调系统应运而生，并克服传统空调的诸多弊端，已得到了广泛应用。
1 毛细管网空调系统原理
毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。
水是一种高效、便宜而常见的传热介质，它的传热速度比空气快1000倍，毛细管平面系统就是利用水作为介质的一种辐射式空调末端系统。
毛细管网是由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径 20mm（壁厚 2mm 或2.3mm）的供回水主干管构成管网。
保温层、散热层和毛细管网结合使用，复合成毛细管网换热器，毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。
冬季，毛细管内流淌着较低温度的热水,均匀柔和的向房间辐射热量；夏季毛细管内流动着温度较高的冷水,均匀柔和的向房间辐射冷量。
由于毛细管席换热面积大，传热速度快，因此传热效率更高。
2 毛细管网空调系统的特点
毛细管网是集分水式结构，换热面积大、壁薄导热性好、换热均匀、水力损失小。
制作毛细管网的原料可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点。
毛细管网薄、柔、轻，安装方便、覆盖层可以薄，铺装面积可以大，所以毛细管网高效并可以有效利用低品位能源,实现节能和舒适效果。
毛细管网虽然毛细管管壁薄,但是耐压能力很强,因为管道耐压是与直径的平方成反比的。
网毛细管网安装厚度少，可以灵活铺设在室内，安装方便、节省空间。
系统封闭运行，
无废水废气污染，原料可以回收再循环利用，绿色环保。
系统低温低压运行，材料和结构具有耐高温高压腐蚀的特点，寿命长久，可免维修。
毛细管网是与装饰层结合安装的,一旦漏水很容易发现并查找到漏水点,因为流量很小，漏水也不会发生大的水淹事故造成重大损失。
毛细管网是由ＰＰ-Ｒ原料制造,如果发现毛细管漏水,从漏水点剪断,用打火机等工具热熔焊死即可,几百根毛细管并联,一根去掉不会影响效果。
3 毛细管网空调系统存在的问题
结露现象：毛细管网空调系统本身无除湿功能，季节潮湿时空调房间结露现象严重，故辐射体表面的温度不能低于室内工况下的露点温度。
因此，毛细管网承担的热、湿负荷有限，不能满足多数冷热负荷较大建筑的需要，尤其是无法保证在高温环境下的空调效果，必须配以新风处理体统，新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足，若新风量不足，除湿量达不到要求房间夏季结露问题难以解决。
自动控制系统：该系统必须配备可靠的防结露保护装置。
一旦房间湿度过高，除湿量暂时不能满足要求，就需要有可靠的自动防结露探测及保护措施，由此也就必须相应的增加电磁阀及相应的电路控制系统。
否则，当相对湿度超过60%时，有毛细管网的地方必然会产生结露现象。
安装问题：由于管网有连通管或加固件，其毛细管网的安装厚度有一定空间，故对建筑的装修改造留下较大的安全隐患。
墙面敷设时，一旦发生结露或者漏水现象，将对电源、电气系统产生影响。
由于毛细管网间距很小，很密集，在其有敷设的地方，不能钉东西或者打孔。
毛细管网空调末端必须要配备室内集分水器，这会占据室内空间，而且其中流量计、调节阀较多，需要请专业人员进行维护。
运行及维护：毛细管网管径很小，很容易造成堵塞，需要设计合理的小循坏系统，并且在供水系统上加装过滤器。
长期运行管道内滋生生物粘泥阻塞毛细管，确定系统不漏不渗透后可加入除氧剂或防冻液，破坏生物生长环境还需要经常维护，必要时采用机械脱氧除渣。
对水质要求很严格：增加了水处理设备的投资和运行费用。
4 毛细管网的应用
毛细管网在欧洲已经应用20多年。
2005年毛细管网进入中国以来，也在很多项目上应用。
毛细管网不仅只用于空调系统末端，也开始应用于前端，应用形式灵活多样，毛细管网设计和安装技术已经成熟。
为了使毛细管网技术真正进入供冷供暖领域，2009年年初，新加坡独资企业——郑州中南科莱空调设备有限公司，联合北京普来福环境技术有限公司共同开发适用于毛细管网工况的水地源热泵产品和空气源热泵产品，并深入研究毛细管网作为前端采集低温能源的采集装置施工工艺，以及作为室内末端释放能源的散冷散热施工工艺。
去年6月，德国CLINA总裁Chahed先生到普来福公司访问。
作为毛细管热泵空调前端采集
低温能源的采集装置，可以安全、可靠、高效地从江水、湖水、城市污水中水、海水、工业废水中提取能量，从而大大拓展了毛细管热泵空调系统的应用范围。
毛细管热泵空调目前较多应用于低温辐射采暖，因为这样更能体现出投资费用低、运行效果舒适、采暖费用低廉的显著优势。
毛细管热泵空调系统适用于大型住宅、别墅、写字楼、酒店、餐饮、医院等民用、公用建筑，更适合于对温湿度要求较高的厂房、酒窖等工业场所。
低碳经济鼓励可再生能源的开发利用，毛细管热泵空调系统正是以高效利用低品位能源见长，同时实现了高舒适和低能耗，既符合国家节能减排降耗及住宅产业化政策，又满足人民群众对舒适健康生活的需求，推广应用前景巨大。
参考文献
[1] 仝小鹏浅谈毛细管网辐射采暖制冷系统应用
[2] 赵洪波浅谈毛细管网空调系统
[3]裴风、陈华、吴爱侠、安文卓、申景延毛细管网辐射供冷空调系统形式介绍
[4] 宣永梅毛细管网空调系统的研究现状
[5] 仝小鹏浅谈毛细管网辐射采暖制冷系统应用
[6] 任杰、兰海、周井明毛细管网平面辐射空调系统应用与推广。
