混沌通信实验

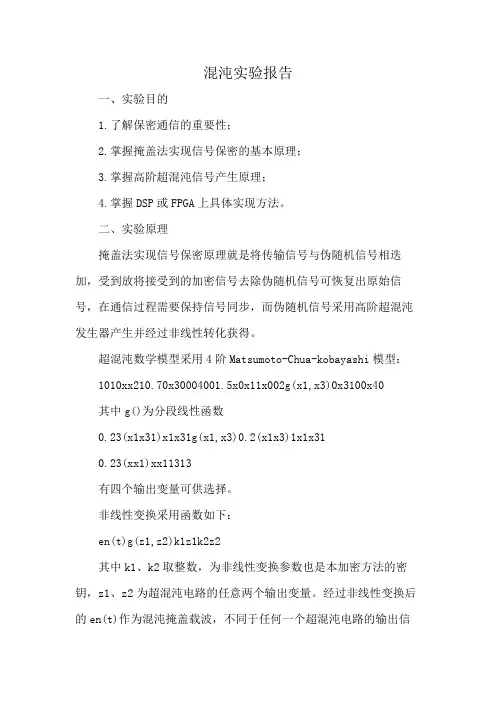

混沌实验报告
混沌实验报告一、实验目的1.了解保密通信的重要性；2.掌握掩盖法实现信号保密的基本原理；3.掌握高阶超混沌信号产生原理；4.掌握DSP或FPGA上具体实现方法。
二、实验原理掩盖法实现信号保密原理就是将传输信号与伪随机信号相迭加，受到放将接受到的加密信号去除伪随机信号可恢复出原始信号，在通信过程需要保持信号同步，而伪随机信号采用高阶超混沌发生器产生并经过非线性转化获得。
超混沌数学模型采用4阶Matsumoto-Chua-kobayashi模型：1010xx210.70x30004001.5x0x11x002g(x1,x3)0x3100x40其中g()为分段线性函数0.23(x1x31)x1x31g(x1,x3)0.2(x1x3)1x1x310.23(xx1)xx11313有四个输出变量可供选择。
非线性变换采用函数如下：en(t)g(z1,z2)k1z1k2z2其中k1、k2取整数，为非线性变换参数也是本加密方法的密钥，z1、z2为超混沌电路的任意两个输出变量。
经过非线性变换后的en(t)作为混沌掩盖载波，不同于任何一个超混沌电路的输出信号xi,i1,2,3,4，而是它们的非线性变换，两个非线性信号经过非线性变换后，产生了新的频率成分，显然信号复杂度更高了。
三、实验步骤1．构造有限长度的信号序列（如语音信号），或由图像转化所整数型信号序列；2．通过4阶Matsumoto-Chua-kobayashi模型产生超混沌序列；3．将超混沌序列掩盖信号序列并获得加密信号序列，然后通过信道传输出去；4．接受方受到信号后采用超混沌信号序列去掩盖获得原信号序列；5．将实现方案采用Matlab或C语言编程并仿真正确；6．在瑞泰DSP开发箱或周立功EDA开发箱进行实际测试。
四、实验结果及分析分析实验结果并提出如何改进建议，并完成实验报告。
混沌通信实验报告范文
混沌通信实验报告范文1. 实验目的本实验旨在了解混沌通信的原理、方法、特点和应用，并通过实际操作、调试和测量，掌握混沌信号的生成、混沌同步和混沌加密技术。
2. 实验原理2.1 混沌系统模型混沌系统是一种非线性、不可预测的动态系统，具有极强的复杂性和随机性。
混沌系统模型的一般形式为：dx/dt=f(x,y,z)dy/dt=g(x,y,z)dz/dt=h(x,y,z)其中f、g、h都是非线性函数，x、y、z是状态变量。
混沌系统模型的输出信号通常称为混沌信号或混沌波形。
2.2 混沌信号的特性混沌信号具有以下几个特点：(1) 非周期性：混沌信号的周期是不存在的，具有无限长的时间序列；(2) 随机性：混沌信号具有高度随机性和受初值条件影响的特点；(3) 宽带性：混沌信号的频谱范围非常宽广，中心频率不确定。
3. 实验内容3.1 混沌信号的生成本实验采用一种基于Mackey-Glass方程的混沌信号生成方法，其表达式为：dx/dt=β*y-x(t-τ)/(1+x(t-τ)^n)-γ*x(t)dy/dt=x(t)其中β、γ、n、τ为常数，x(t)为混沌信号，y(t)为反馈信号。
通过微分方程求解，可以得到混沌信号的时间序列。
3.2 混沌同步混沌同步是指通过某种方式将两个或多个混沌振荡器的状态变量保持同步，即两个或多个混沌振荡器的状态变量随时间的变化趋势相同。
本实验采用的方法是基于反馈控制的混沌同步技术，即利用混沌信号来控制另一个混沌振荡器的动态行为，从而实现同步。
3.3 混沌加密技术混沌加密是一种基于混沌同步原理的加密技术，其基本思想是利用混沌信号对原始数据进行加密。
本实验采用的加密方法是基于置乱-扰动的混沌加密技术，即先将原始数据按照某种规则进行置乱，再利用混沌信号进行扰动，从而实现加密。
4. 实验步骤4.1 硬件配置本实验采用的硬件配置如下：(1) 电脑：Intel Core i5 2.5GHz，内存8GB，硬盘1TB；(2) 数字示波器：Tektronix TDS2002C，带宽70MHz，最高采样率2GS/s；(3) 函数发生器：Rigol DG1022U，频率范围1μHz~25MHz，输出幅度1mVpp~10Vpp。
混沌原理实验报告
混沌原理实验报告混沌原理实验报告引言：在科学研究中，混沌理论是一门富有挑战性和创新性的领域。
混沌现象的出现使得传统的线性系统理论面临巨大的挑战，而混沌原理的研究则为我们揭示了一种新的系统行为模式。
本实验旨在通过实际操作验证混沌原理，并探索混沌系统的特性和应用。
实验步骤：1. 实验材料准备本实验所需材料包括一台计算机、混沌产生器软件、示波器和数据采集设备。
2. 混沌产生器的设置将计算机连接到示波器和数据采集设备，并打开混沌产生器软件。
根据实验需要，选择合适的混沌产生算法和参数设置。
3. 数据采集与分析通过数据采集设备记录混沌产生器输出的波形，并将数据导入计算机进行进一步分析。
使用适当的数学工具和软件，绘制混沌波形的相图和频谱图，并计算混沌系统的Lyapunov指数。
实验结果与讨论：通过实验数据的分析，我们观察到了混沌系统的典型特征。
首先，混沌波形呈现出无规律的起伏和快速的变化，与传统的周期性波形有明显的区别。
其次，混沌系统的相图呈现出复杂的结构，存在着多个轨迹交织和分叉的现象。
最后，通过计算Lyapunov指数，我们发现混沌系统具有高度的灵敏性和不可预测性。
混沌系统的这些特性使得其在许多领域都具有广泛的应用价值。
在信息安全领域，混沌加密算法可以提供更高的保密性和抗干扰能力，用于保护敏感信息的传输和存储。
在通信系统中，混沌调制技术可以增强信号的传输容量和抗干扰性能，提高通信质量。
此外，混沌系统还可以应用于天气预测、金融市场分析和生物医学工程等领域，为我们提供更准确的预测和分析手段。
然而，混沌系统的复杂性也给其应用带来了一定的挑战。
混沌系统的参数选择和控制是一个关键问题，不恰当的参数设置可能导致系统失去混沌特性或者陷入混沌的不稳定状态。
此外，混沌系统的分析和建模也是一个复杂且困难的任务，需要借助于先进的数学工具和计算机技术。
结论：通过本次实验，我们验证了混沌原理的存在和特性，并进一步探索了混沌系统的应用价值。
电磁信号传输中的混沌通信技术研究
电磁信号传输中的混沌通信技术研究近年来，随着信息技术的不断发展，电磁信号的应用越来越重要，其在通信、雷达、导航等方面都起到了不可替代的作用。
而混沌通信技术则是一种相对新兴的通信技术，其特点是具有高度的随机性、非线性、敏感性等特点，能够有效的抵御各种形式的窃听和截获攻击。
电磁信号的传输是信息技术中不可或缺的一环，向外传播时信号会受到各种干扰和失真，这些因素在传输过程中会严重影响信息的准确性和保密性。
因此，如何有效保障电磁信号的传输安全，一直以来都是信息技术研究人员的重点关注目标。
混沌通信技术就是基于现代动态系统中的混沌现象，通过引入混沌信号来保证通信信号的安全及其完整性。
具体而言，混沌信号的特点在于高度的不可预测性，能够有效的隐蔽和掩护通信信号，使其难以被截获和窃听。
同时，混沌通信技术中还有一个关键的技术问题，就是如何实现混沌信号的发生和抽样。
传统的方式是通过电子器件或数学模型模拟混沌现象，但这种方式在实际应用中存在着一定的局限性，例如需要复杂的电路结构，易受环境噪声的干扰等。
而近年来，一种新的方法——通过非线性电路中的混沌效应来实现混沌信号的产生和抽样，得到了广泛的关注和研究。
该方法的主要特点是，将非线性电路中的混沌效应与通信信号耦合，形成混沌信号；然后再将混沌信号与原信号进行复合，以达到信息传输的目的。
由于该方法不仅具有高度的可信性和安全性，同时也避免了传统方法中所存在的结构复杂、易干扰等问题，因此具有非常广阔的应用前景。
混沌通信技术在信息安全领域中有着广泛的应用前景，在以后的通信、网络安全等领域也将扮演着越来越重要的角色。
因此，对混沌通信技术的持续研究和探索，将为保障信息安全和推动信息技术的发展做出越来越重要的贡献。
混沌信号实验报告模板

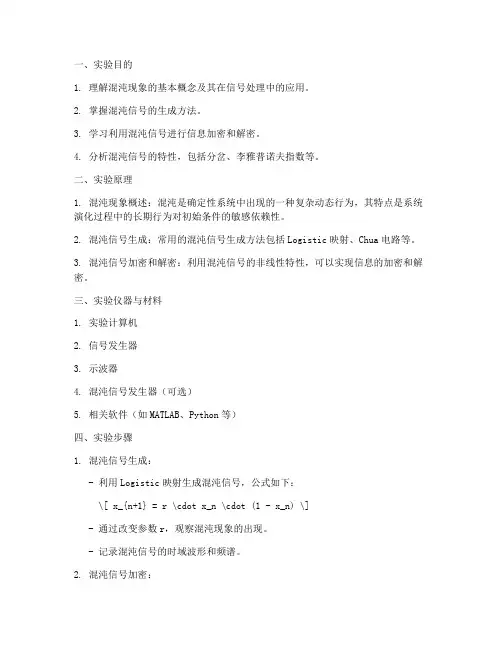

一、实验目的1. 理解混沌现象的基本概念及其在信号处理中的应用。
2. 掌握混沌信号的生成方法。
3. 学习利用混沌信号进行信息加密和解密。
4. 分析混沌信号的特性，包括分岔、李雅普诺夫指数等。
二、实验原理1. 混沌现象概述：混沌是确定性系统中出现的一种复杂动态行为，其特点是系统演化过程中的长期行为对初始条件的敏感依赖性。
2. 混沌信号生成：常用的混沌信号生成方法包括Logistic映射、Chua电路等。
3. 混沌信号加密和解密：利用混沌信号的非线性特性，可以实现信息的加密和解密。
三、实验仪器与材料1. 实验计算机2. 信号发生器3. 示波器4. 混沌信号发生器（可选）5. 相关软件（如MATLAB、Python等）四、实验步骤1. 混沌信号生成：- 利用Logistic映射生成混沌信号，公式如下：\[ x_{n+1} = r \cdot x_n \cdot (1 - x_n) \]- 通过改变参数r，观察混沌现象的出现。
- 记录混沌信号的时域波形和频谱。
2. 混沌信号加密：- 选择一个密钥序列，利用混沌信号的非线性特性进行加密。
- 将待加密信号与混沌信号进行叠加，得到加密信号。
3. 混沌信号解密：- 使用相同的密钥序列，对加密信号进行解密。
- 将解密信号与混沌信号进行叠加，得到原始信号。
4. 分析混沌信号特性：- 计算混沌信号的李雅普诺夫指数，判断混沌现象的强度。
- 分析混沌信号的分岔行为，观察混沌现象的出现过程。
五、实验结果与分析1. 混沌信号时域波形：展示生成的混沌信号时域波形，分析其特性。
2. 混沌信号频谱：展示混沌信号的频谱，分析其频率成分。
3. 混沌信号加密和解密：展示加密和解密过程，分析加密效果和解密质量。
4. 混沌信号特性分析：展示李雅普诺夫指数和分岔图，分析混沌现象的强度和出现过程。
六、实验结论1. 阐述混沌信号的基本概念和特性。
2. 总结混沌信号在信号处理中的应用，如加密和解密。
【最新推荐】混沌通讯实验报告-范文word版 (8页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==混沌通讯实验报告篇一：近代物理实验混沌通信----实验报告近代物理实验——混沌电路及其在加密通信中的应用预习报告：随着计算机的普及和信息网络技术的发展，数据通信的安全性问题引起了普遍的关注。
混沌信号所具有的对初始条件的敏感性、非周期性、似随机性和连续的宽带能谱等待点，非常有利于在加密通信系统中应用。
本实验利用蔡氏电路产生混沌信号，并利用混沌信号进行加密通信实验。
此外，还可以利用计算机和网络进行基于一维时空混沌的语音加密通信实验。
蔡氏电路虽然简单，但具有丰富而复杂的混沌动力学特性，而且它的理论分析、数值模拟和实验演示三者能很好地符合，因此受到人们广泛深入的研究。
自从1990年Pecora和Carroll首次提出混沌同步的概念，研究混沌系统的完全同步以及广义同步、相同步、部分同步等问题成为混沌领域中非常活跃的课题，利用混沌同步进行加密通信也成为混沌理论研究的一个大有希望的应用方向。
我们可以对混沌同步进行如下描述：两个混沌动力学系统，如果除了自身随时间的烟花外，还有相互耦合作用，这种作用既可以是单向的，也可以是双向的，当满足一定条件时，在耦合的影响下，这些系统的状态输出就会逐渐趋于相近，进而完全相等，称之为混沌同步。
实现混沌同步的方法很多，本实验介绍利用驱动响应方法实现混沌同步。
实验电路如图1所示。
图1由图中所见，电路由驱动系统、响应系统和单向耦合电路3部分组成。
其中，驱动系统和相应系统两个参数相同的蔡氏电路，单向耦合电路由运算放大器组成的隔离器和耦合电阻构成，实现单向耦合和对耦合强度的控制。
当耦合电阻无穷大（即单向耦合电路断开）时，驱动系统和响应系统为独立的两个蔡氏电路，分别观察电容??1和电容??2上的电压信号组成的相图????1?????2，调节电阻R，使系统处于混沌状态。
混沌保密通信实验电路设计
，
●
●
●
，
１
●
‘
‘
上 ｅ ｄ ｓｇ ｌｅ ｐ ｒｍｅ ｔｃｒ ｕ ｔ ｏ ｈ ｏ ｍ ｅ Ｕ ｅ ｃ ｎ ｒ ｕ ａ ｌ ｎ ｈ ｅ ｉｎ ｏ ｘ ｅ ｉ ｎ ｉｃ ｉｓ ｔ ｒ ｃ ａ ｔ ｓ ｃ ｒ ０ １ ｍｃ ｔ ｎ ｏ
Ｍ ａ Ｌｉ ｇｎ ，Ｙ ａ ｉ ｙ ｎｇ ｎ ｉ ｏ Ｙ ｎｇ ｉ （ ｌ ｇ ｆＥｌｃｒ ａ ｎ ｉ ｅｒｎ ，Ｚ ｅｉｎ ｉｅｓｔ Ｃｏｌ ｅｏ ｅｔｉ ｌＥ ｇｎ ｅ ｉｇ ｈ ｊ ｇＵｎ ｖ ｒｉ ｅ ｃ ａ ｙ，Ｈａ ｇｈ ｕ３ ０ ２ ，Ｃｈｎ ） ｎ ｚ ｏ ０ ７ １ ｉａ
ｍ ｏｒ ｏｂｕ ｔａ ｏ ｓ ｔａ ｖ ｒ ｍ ｐ ｒ ａ ｏｕｎ ｔｏｎ ｆ ｈａ ｔｃ ｓ ｎｃ ｏｎ ｚ ｔｏｎ ｃ ｅｒ ｓ ｓ ｔ ｅ ｅ ｙ ｉ ｏ ｔ ｎｔｆ ｄａ ｉ ｏｒｃ ｏ ｉ ｙ ｈｒ ｉａ ｉ ｏｍｍ ｕ ｃ ｔｏｎ ｎｉａ ｉ ． Ｋｅ ｒ ｓ：ｃ ｏｓ；Ｃｈｕ ｉｃ ｉ ；ｓｍ ｕｌ ｅ ｎｄ ｔ ； ｓ ｃ ｅ ｃ ｍ ｕ ｃ ｔｏｎ ｙ ｗｏ ｄ ｈａ ａ ｃｒ ｕ ｔ ｉ ａｔｄ ｉ ｕｃ ｏｒ ｅ ｕｒ ｏｍ ｎｉａ ｉ
混沌通信实验报告范文_实验报告_
混沌通信实验报告范文篇一：混沌通信实验仪实验操作步骤实验一：非线性电阻的伏安特性实验1.实验目的：测绘非线性电阻的伏安特性曲线2.实验装置：混沌通信实验仪。
3.实验对象：非线性电阻模块。
4.实验原理框图：图1 非线性电阻伏安特性原理框图5.实验方法：第一步：在混沌通信实验仪面板上插上跳线J01、J02，并将可调电压源处电位器旋钮逆时针旋转到头，在混沌单元1中插上非线性电阻NR1。
第二步：连接混沌通讯实验仪电源，打开机箱后侧的电源开关。
面板上的电流表应有电流显示，电压表也应有显示值。
第三步：按顺时针方向慢慢旋转可调电压源上电位器，并观察混沌面板上的电压表上的读数，每隔0.2V记录面板上电压表和电流表上的读数，直到旋钮顺时针旋转到头。
第四步：以电压为横坐标、电流为纵坐标用第三步所记录的数据绘制非线性电阻的伏安特性曲线如图2所示。
图2非线性电阻伏安特性曲线图第五步：找出曲线拐点，分别计算五个区间的等效电阻值。
实验二：混沌波形发生实验1.实验目的：调节并观察非线性电路振荡周期分岔现象和混沌现象。
2.实验装置：混沌通信实验仪、数字示波器1台、电缆连接线2根。
3.实验原理图：图3 混沌波形发生实验原理框图4.实验方法：第一步：拔除跳线J01、J02，在混沌通信实验仪面板的混沌单元1中插上电位器W1、电容C1、电容C2、非线性电阻NR1，并将电位器W1上的旋钮顺时针旋转到头。
第二步：用两根Q9线分别连接示波器的CH1和CH2端口到混沌通信实验仪面板上标号Q8和Q7处。
打开机箱后侧的电源开关。
第三步：把示波器的时基档切换到X－Y。
调节示波器通道CH1和CH2的电压档位使示波器显示屏上能显示整个波形，逆时针旋转电位器W1直到示波器上的混沌波形变为一个点，然后慢慢顺时针旋转电位器W1并观察示波器，示波器上应该逐次出现单周期分岔(见图4)、双周期分岔(见图5)、四周期分岔(见图6)、多周期分岔(见图7) 、单吸引子(见图8)、双吸引子(见图9)现象。
混沌通讯实验报告(3篇)
第1篇一、实验目的1. 了解混沌现象的基本原理及其在通信领域的应用；2. 掌握混沌通信实验仪的使用方法；3. 通过实验验证混沌信号在通信系统中的传输特性；4. 分析混沌通信系统的稳定性和抗干扰能力。
二、实验原理混沌现象是指非线性系统中出现的一种复杂、无序的动态行为。
混沌通信利用混沌信号的这一特性，实现信息的加密和传输。
混沌通信系统主要由混沌发生器、调制器、解调器、信道和接收器等组成。
1. 混沌发生器：产生具有丰富混沌特性的信号，作为通信系统的密钥；2. 调制器：将信息信号与混沌信号进行叠加，形成混沌密钥信号；3. 信道：传输混沌密钥信号；4. 解调器：对接收到的混沌密钥信号进行解调，提取出信息信号；5. 接收器：接收解调后的信息信号，完成通信过程。
三、实验仪器与设备1. 混沌通信实验仪；2. 数字示波器；3. 信号发生器；4. 信号分析仪；5. 电缆连接线。
四、实验步骤1. 搭建实验平台，连接混沌通信实验仪、数字示波器、信号发生器和信号分析仪等设备；2. 开启混沌通信实验仪，观察混沌信号的产生和特性；3. 设置调制器参数，将信息信号与混沌信号进行叠加；4. 将叠加后的混沌密钥信号输入信道，模拟实际通信过程；5. 在接收端，使用解调器对接收到的混沌密钥信号进行解调，提取出信息信号；6. 分析解调后的信息信号，验证混沌通信系统的稳定性和抗干扰能力。
五、实验结果与分析1. 观察混沌信号的产生和特性，发现混沌信号具有以下特点：a. 周期性：混沌信号具有确定的周期性，但周期长度不确定；b. 非线性：混沌信号的非线性特性使其具有丰富的动力学行为；c. 不可预测：混沌信号的初始状态和参数对其演化过程有重要影响，导致其不可预测。
2. 在调制过程中，将信息信号与混沌信号进行叠加，发现叠加后的混沌密钥信号具有以下特点：a. 密码特性：混沌密钥信号的动力学特性使其难以被破解；b. 传输特性：混沌密钥信号在信道中传输时，具有较好的抗干扰能力。
实验报告混沌通信实验报告范文_0941
2020实验报告混沌通信实验报告范文_0941EDUCATION WORD实验报告混沌通信实验报告范文_0941前言语料：温馨提醒，教育，就是实现上述社会功能的最重要的一个独立出来的过程。
其目的，就是把之前无数个人有价值的观察、体验、思考中的精华，以浓缩、系统化、易于理解记忆掌握的方式，传递给当下的无数个人，让个人从中获益，丰富自己的人生体验，也支撑整个社会的运作和发展。
本文内容如下：【下载该文档后使用Word打开】随机序列伪随机序列是用函数生成随机数，它并不真正是随机的，只是比较近似随机，这也是其“伪”的由来。
下面我们举一类来具体说明伪随机序列：序列α=0110100,其中0和1的个数相差1。
把α看成周期为7的无限序列，左移1位得，α1=1101000，把α1也看成周期为7的无限序列。
α=0110100、α1=1101000在一个周期里，α和α1的对应位置元素相同的位置有3个，元素不同的位置有4个，它们的差等于－1，这个数称为α的自相关函数在1处的值。
类似地，把α左移2位，3位，…6位，可以求出α的自相关函数在2处，3处，…6处的值也等于－1。
当0<s<7时，称为α的自相关函数的旁瓣值。
从刚才所求出的结果知道，α=0110100的自相关函数的旁瓣值只有一个：－1。
像这样的序列称为伪随机序列或拟完美序列，即一个周期为v的无限序列，如果在一个周期里，0和1的个数相差1，并且它的自相关函数的旁瓣值只有一个：－1，则称它为伪随机序列或拟完美序列。
α的自相关函数的旁瓣值的绝对值越大，就表明与α越像。
因此如果周期为v的序列α是一个伪随机序列，那么α不管左移几位(只要不是v的倍数)，得到的序列都和α很不像，这样就很难分辨出α是什么样子。
这说明了用伪随机序列作为密钥序列，是比较安全的，这也是如今其在网络安全以及通信安全中广泛应用的原因。
然而混沌伪随机序列是指具有对初值有高度敏感性、长期不可预测性和遍历性等特行的伪随机序列。
混沌系统实验报告
一、实验目的1. 了解混沌现象的基本概念和特性。
2. 掌握混沌系统实验的基本方法和步骤。
3. 通过实验观察混沌现象，验证混沌系统的基本特性。
4. 理解混沌现象在实际应用中的意义。
二、实验原理混沌现象是自然界和人类社会普遍存在的一种复杂现象，具有以下基本特性：1. 敏感性：初始条件的微小差异会导致系统行为的巨大差异。
2. 无序性：混沌系统表现出复杂、不规则的行为，难以预测。
3. 非线性：混沌系统内部存在非线性相互作用，导致系统行为复杂。
4. 吸引子：混沌系统最终会收敛到一个或多个吸引子上，形成稳定的动态行为。
本实验主要研究一个典型的混沌系统——洛伦茨系统，其数学模型如下：\[\begin{cases}\frac{dx}{dt} = \sigma(y - x) \\\frac{dy}{dt} = x(\rho - z) - y \\\frac{dz}{dt} = xy - \beta z\end{cases}\]其中，\(x\)、\(y\)、\(z\) 分别代表洛伦茨系统的三个状态变量，\(\sigma\)、\(\rho\)、\(\beta\) 为系统参数。
三、实验仪器与设备1. 混沌系统实验仪2. 数字示波器3. 计算机及数据采集软件四、实验步骤1. 打开混沌系统实验仪，连接好实验仪器。
2. 设置洛伦茨系统的参数，包括 \(\sigma\)、\(\rho\)、\(\beta\)。
3. 通过实验仪观察洛伦茨系统的动态行为，并记录实验数据。
4. 使用数字示波器观察洛伦茨系统的相图和时序图。
5. 使用数据采集软件记录洛伦茨系统的状态变量随时间的变化曲线。
6. 分析实验数据，验证混沌系统的基本特性。
五、实验结果与分析1. 当 \(\sigma = 10\)、\(\rho = 28\)、\(\beta = 8/3\) 时，洛伦茨系统呈现出典型的混沌现象。
从时序图可以看出，系统状态变量 \(x\)、\(y\)、\(z\) 随时间的变化呈现出无规则、复杂的振荡行为。
蔡氏电路混沌同步保密通讯
分数阶蔡氏电路系统的混沌与同 步
1、分数阶蔡氏电路系统的构建 与控制参数的选择
分数阶蔡氏电路系统通常由电阻、电感和两个分数阶电容构成。其控制参数主 要包括电容的阶数、电阻和电感值等。通过调整这些参数，可以实现对电路系 统的精确控制。
2、分数阶蔡氏电路系统的混沌 特性分析
在特定的参数条件下，分数阶蔡氏电路系统会出现混沌行为。这些行为包括但 不限于拓扑混沌、分形结构和奇怪吸引子等。此外，分数阶蔡氏电路系统的混 沌特性还表现在其敏感依赖于初始条件和参数变化，以及具有高度非线性的时 间演化过程。
结论
本次演示对蔡氏电路混沌同步保密通讯进行了详细的介绍，包括其基本原理、 实现方法和应用领域。可以看出，蔡氏电路混沌同步保密通讯作为一种新型的 保密通讯方法，具有高度的复杂性和不确定性
，从而使得其具有广泛的应用前景。随着科学技术的不断进步和发展，相信蔡 氏电路混沌同步保密通讯将会在未来的信息安全领域中发挥越来越重要的作用。
参考内容
引言
分数阶电路系统是一种具有非整数阶导数的电路系统，其研究在理论和应用上 都具有重要意义。在混沌与同步领域，分数阶蔡氏电路系统作为一种典型的分 数阶电路，展现出丰富的动力学行为，包括混沌特性的产生、维持和演化等。
本次演示将深入研究分数阶蔡氏电路系统的混沌与同步问题，以期为相关领域 的研究提供有益的参考。
3、分数阶蔡氏电路系统的同步 控制研究
对于分数阶蔡氏电路系统的同步控制，主要有静态同步、动态同步和随机同步 等方法。静态同步是通过调整电路参数，使两个或多个分数阶蔡氏电路达到静 态平衡状态。动态同步则是通过一定的控制策略，使两个或多个分数阶蔡氏电 路达到时间上的同
步演化。随机同步则是在随机噪声作用下，使分数阶蔡氏电路达到同步状态。
混沌电路实验报告
一、实验目的1. 理解混沌现象的产生原理及其在电路中的应用。
2. 掌握混沌电路的基本搭建方法。
3. 通过实验观察混沌现象，并分析其特性。
4. 研究混沌电路在通信、加密等领域的应用潜力。
二、实验原理混沌现象是指在确定性系统中，由于初始条件的微小差异，导致系统行为表现出高度复杂、不可预测的特性。
混沌电路是一种模拟混沌现象的电路系统，通过非线性元件和反馈环路实现。
本实验采用蔡氏电路（Chua’s circuit）作为研究对象。
蔡氏电路是一种三阶互易非线性自治电路，由电阻、电容和电感元件组成，其中包含一个有源非线性元件。
通过改变电路参数，可以观察到混沌现象的产生。
三、实验仪器与设备1. 蔡氏电路实验板2. 双踪示波器3. 数字万用表4. 信号发生器5. 计算机及数据采集软件四、实验步骤1. 搭建蔡氏电路，确保电路连接正确。
2. 使用示波器观察电路的输出波形，记录初始状态下的波形特征。
3. 改变电路参数，如电阻、电容或电感，观察波形变化。
4. 逐步调整参数，观察混沌现象的产生、发展及消失过程。
5. 使用数字万用表测量电路关键参数，如电压、电流等。
6. 使用信号发生器输入不同频率的信号，观察电路对不同信号的响应。
五、实验结果与分析1. 混沌现象的产生：当电路参数调整至一定范围时，输出波形呈现出复杂、无规律的特性，即混沌现象。
2. 混沌现象的特性：敏感依赖初始条件：混沌现象对初始条件非常敏感，微小差异会导致截然不同的结果。
长期行为的不可预测性：混沌现象的长期行为具有不可预测性，即使初始条件相同，系统的状态也会随时间演化而发生变化。
分岔现象：混沌现象的产生与分岔现象密切相关。
当电路参数发生变化时，系统状态会出现分岔，从而产生混沌现象。
3. 混沌电路的应用：通信：混沌通信利用混沌信号的自相似性和非线性特性，实现信号的加密和解密。
加密：混沌密码学利用混沌现象的复杂性和不可预测性，设计出具有较高安全性的加密算法。
控制：混沌控制利用混沌现象的特性，实现对系统的精确控制。
混沌通信实验报告PPT
02
实验装置与步骤
实验装置
混沌信号发生器
用于产生混沌信号，通常基于 非线性动力学系统，如蔡氏电
路等。
通信信道
模拟实际通信环境中的信道， 包括有线或无线信道，可能会 引入噪声和干扰。
接收装置
混沌信号的处理方法
相空间重构
通过相空间重构技术，可以从一维的混沌时间序列中恢复 出系统的多维相空间结构，进而分析系统的动力学特性。
混沌同步
在混沌通信中，实现混沌信号的同步是关键。通过设计适 当的同步控制器，可以使接收端的混沌系统与发送端的混
沌系统达到同步状态。
混沌调制与解调
利用混沌信号的特性进行信息调制和解调。例如，可以将 信息信号与混沌载波相乘实现调制，然后在接收端通过相
与理论预测的比较
误码率对比
将实验测得的误码率数据与理论预测值进行比较，分析实际性能与 理论预期之间的差距。
抗干扰能力验证
通过实验验证混沌通信在噪声干扰下的性能表现，与理论预测进行 对比分析。
信道容量评估
基于实验数据，评估混沌通信在不同信道条件下的信道容量，并与理 论值进行比较。
06
结论与展望
实验结论
对未来研究的建议
深入研究混沌信号的特性
进一步探索混沌信号的复杂性和不可预测性，以优化混沌通信系统 的性能。
改进混沌调制方式
研究更高效的混沌调制方式，以提高混沌通信系统的数据传输速率 和抗干扰能力。
完善混沌同步技术
针对现有同步方法存在的问题，研究更稳定、更快速的混沌同步技 术，以适应不同应用场景的需求。
混沌信号的产生和传输
近代物理实验混沌通信原理及其应用
4 调节同步时;要仔细调节W4和W2;
5 做完实验后;关闭电源;整理好仪器;
混沌的应用
1 去海边游玩的时候;是否能测出海岸线的长度 其实;永 远也测不出它的长度;因为它是分形的; 使用的度量尺寸 越精确;得出的结果就越长;
❖ 由于气候变化是十分复杂的;所以在预测天气时;输入的初 始条件不可能包含所有的影响因素通常的简化方法是忽略次 要因素;保留主要因素;而那些被忽略的次要因素却可能对预 报结果产生重大影响;导致错误的结论; 由此;洛伦兹认定;尽 管拥有高速计算机和精确的测量数据温度 风速 气压等;也难 以获得准确的长期天气预报;
实验目的
1 测绘非线性电阻的伏安特性曲线;了解非线性 电阻的特性; 2 观察非线性电路出现倍周期现象并进入混沌的 过程;了解混沌的产生; 3 观察混沌同步现象;了解混沌同步的原理; 4 了解混沌通讯的原理;观察模拟信号的加密解 密效果;
实验仪器
混沌通信实验仪
实验仪器
信号发生器 示波器
实验原理非线性电阻的伏安特性
近代物理实验
混沌通信原理及其应用
研究混沌的意义
❖ 混沌的发现和混沌学的建立;同相对论和量 子论一样;是对牛顿确定性经典理论的重大突 破;为人类观察物质世界打开了一个新的窗口;
❖ 许多科学家认为;20世纪物理学永放光芒的 三件事是：相对论 量子论和混沌学的创立;
什么是混沌
混沌是一种貌似无规则的运动;指在确定 性非线性系统中;不需附加任何随机因素也 可出现类似随机的行为;
拓展研究内容混沌与蝴蝶效应：
1979年12月;洛伦兹在华盛顿的美国科学促进会 的一次讲演中提出：一只蝴蝶在巴西扇动翅膀;有可 能会在美国的德克萨斯引起一场龙卷风; 他的演讲和 结论给人们留下了极其深刻的印象; 从此以后;所谓蝴 蝶效应之说就不胫而走;名声远扬了;
混沌原理实验报告总结(3篇)
第1篇一、实验背景混沌现象是自然界和人类社会中普遍存在的一种复杂现象，它具有对初始条件的敏感依赖性、长期行为的不可预测性和丰富多样的动力学行为等特点。
近年来，混沌理论在工程、物理、生物、经济等领域得到了广泛的应用。
为了深入理解混沌现象，我们进行了混沌原理实验，以下是实验总结。
二、实验目的1. 了解混沌现象的产生原因和特点；2. 掌握混沌系统的基本动力学行为；3. 研究混沌现象在工程领域的应用。
三、实验原理混沌现象的产生与非线性动力学系统密切相关。
在非线性系统中，系统状态的变化往往受到初始条件、参数选择等因素的影响，从而导致系统呈现出复杂的行为。
混沌现象具有以下特点：1. 对初始条件的敏感依赖性：系统状态的微小差异会导致长期行为的巨大差异；2. 长期行为的不可预测性：混沌系统在长期演化过程中表现出随机性；3. 动力学行为的丰富多样性：混沌系统具有多种动力学行为，如周期运动、倍周期运动、分岔、吸引子等。
四、实验内容1. 搭建混沌电路实验平台；2. 观察混沌现象的产生过程；3. 研究混沌系统的动力学行为；4. 分析混沌现象在工程领域的应用。
五、实验结果与分析1. 混沌现象的产生过程：通过实验观察到，在混沌电路中，当电路参数达到一定范围时，系统状态将呈现混沌行为。
此时，电路输出信号呈现出复杂、无规律的变化，表现出混沌现象。
2. 混沌系统的动力学行为：实验过程中，我们观察到混沌系统具有以下动力学行为：（1）周期运动：当电路参数在某一范围内变化时，系统状态呈现周期性变化；（2）倍周期运动：当电路参数进一步变化时，系统状态呈现倍周期性变化；（3）分岔：当电路参数继续变化时，系统状态发生分岔，产生新的混沌吸引子；（4）吸引子：混沌系统在长期演化过程中，最终趋于某一稳定状态，称为吸引子。
3. 混沌现象在工程领域的应用：混沌现象在工程领域具有广泛的应用，如：（1）混沌加密：利用混沌系统对信息进行加密，提高信息安全性；（2）混沌通信：利用混沌信号进行通信，提高通信质量；（3）混沌控制：利用混沌系统进行控制，实现精确控制目标。
光通信系统中的混沌通信技术研究
光通信系统中的混沌通信技术研究光通信技术作为一种高速、大容量和低延迟的通信方式，已经成为现代通信系统中的关键技术之一。
然而，为了更好地提高光通信系统的安全性和抗干扰能力，研究人员开始关注混沌通信技术在光通信中的应用。
混沌理论是于20世纪60年代提出的一种混乱无序但有序可观的动态现象。
混沌通信技术利用了混沌系统的性质，将信息转换为混沌信号进行传输。
相对于传统的调制技术，混沌通信具有抗干扰性强、保密性高以及随机性好的特点。
因此，将混沌通信技术应用于光通信系统中，能够提高系统的安全性、抗干扰能力以及扩大系统容量。
首先，混沌通信技术在光通信系统中能够提高系统的安全性。
传统的调制技术存在信息被窃取的风险，而混沌通信技术利用了混沌系统的无法预测性，使得窃听者无法获得有效信息。
混沌通信系统中，发送方和接收方之间共享一个秘密的初始混沌序列，并使用该序列进行加密和解密。
由于混沌系统的初始条件敏感性和无法预测性，使得解密者无法正确还原出初始混沌序列，从而保证了信息的安全性。
其次，混沌通信技术在光通信系统中能够提高系统的抗干扰能力。
光通信系统中常常会受到光强度噪声、相位噪声和散射噪声等干扰的影响，导致传输信号的质量下降。
而混沌通信技术在抗干扰方面具有一定的优势。
混沌信号在传输过程中拥有广谱特性和高度分散特性，对于噪声干扰具有一定的抵抗能力。
通过利用混沌系统的伪随机性，将信息隐藏在混沌信号中，可以在一定程度上对抗各种噪声干扰。
最后，混沌通信技术在光通信系统中还能够扩大系统容量。
传统的光通信系统往往依赖于调制技术来提高系统的容量，但是受到调制带宽的限制。
而混沌通信技术可以利用混沌信号的广带特性，将多路不同信息通过不同的混沌序列加密后传输在光纤中，从而实现系统容量的扩大。
这种基于混沌序列的多路混沌通信技术能够提高系统的利用率和光纤带宽的使用效率。
总之，光通信系统中的混沌通信技术是一种有前景的研究方向。
它能够在提高系统的安全性、抗干扰能力以及扩大系统容量等方面发挥重要作用。
伏安特性混沌实验报告(3篇)
第1篇一、实验目的1. 理解混沌现象在伏安特性中的应用及其物理意义。
2. 通过实验验证混沌现象在伏安特性中的存在，并分析其特性。
3. 掌握伏安特性混沌实验的基本方法与数据处理技巧。
二、实验原理混沌现象是指系统在确定的初始条件下，其长期行为表现出对初始条件的极端敏感性和不可预测性。
在伏安特性实验中，混沌现象表现为电流随电压变化的非线性关系，且具有随机性和复杂性。
伏安特性混沌实验通常采用以下原理：1. 非线性电路：实验中选用非线性电路，如混沌电路，使电流与电压之间呈现非线性关系。
2. 初始条件：确保实验过程中初始条件稳定，以保证实验结果的准确性。
3. 数据采集：通过数据采集系统，实时记录电流与电压的变化，绘制伏安特性曲线。
三、实验仪器与设备1. 混沌电路：如Chua's电路、Lorenz电路等。
2. 直流稳压电源：提供稳定的电压输入。
3. 电流表：测量电路中的电流。
4. 电压表：测量电路两端的电压。
5. 数据采集系统：实时记录电流与电压的变化。
6. 计算机：进行数据处理和分析。
四、实验步骤1. 搭建电路：按照实验要求，搭建混沌电路。
2. 设置初始条件：调整电路参数，确保初始条件稳定。
3. 电压输入：通过直流稳压电源，逐步增加电压输入。
4. 数据采集：启动数据采集系统，实时记录电流与电压的变化。
5. 数据处理：将采集到的数据进行整理和分析，绘制伏安特性曲线。
五、实验结果与分析1. 伏安特性曲线：根据实验数据，绘制伏安特性曲线。
观察曲线的形状，分析电流与电压之间的关系。
2. 混沌现象：若伏安特性曲线呈现非线性、随机性和复杂性，则表明混沌现象存在。
3. 混沌特性分析：分析混沌现象的参数，如Lyapunov指数、分岔等，了解混沌现象的特性。
六、实验结论1. 通过实验验证了混沌现象在伏安特性中的存在，并分析了其特性。
2. 伏安特性混沌实验有助于深入理解混沌现象的物理意义，为相关领域的研究提供参考。
七、实验讨论1. 实验过程中，如何保证初始条件的稳定性？2. 如何提高伏安特性混沌实验的准确性？3. 混沌现象在伏安特性中的应用有哪些？八、参考文献[1] 陈文龙. 混沌电路的伏安特性研究[J]. 电子科技, 2017, 30(2): 35-37.[2] 王丽华, 张晓红. 混沌电路伏安特性实验研究[J]. 电子测量技术, 2018,41(1): 58-60.[3] 李明, 张伟, 王强. 混沌电路伏安特性实验与分析[J]. 电子科技, 2019,32(3): 45-48.第2篇一、实验目的1. 理解非线性系统在伏安特性方面的混沌现象；2. 掌握伏安特性混沌实验的原理和操作方法；3. 分析伏安特性混沌现象的产生原因及影响因素；4. 通过实验验证混沌现象在伏安特性中的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混沌通讯实验实验一：非线性电阻的伏安特性实验1．实验目的：测绘非线性电阻的伏安特性曲线2．实验装置：混沌通信实验仪。
3．实验对象：非线性电阻模块。
4．实验原理框图：图1 非线性电阻伏安特性原理框图5．实验方法：第一步：在混沌通信实验仪面板上插上跳线J01、J02，并将可调电压源处电位器旋钮逆时针旋转到头，在混沌单元1中插上非线性电阻NR1。
第二步：连接混沌通讯实验仪电源，打开机箱后侧的电源开关。
面板上的电流表应有电流显示，电压表也应有显示值。
第三步：按顺时针方向慢慢旋转可调电压源上电位器，并观察混沌面板上的电压表上的读数，每隔0.2V记录面板上电压表和电流表上的读数，直到旋钮顺时针旋转到头。
第四步：以电压为横坐标、电流为纵坐标用第三步所记录的数据绘制非线性电阻的伏安特性曲线如图2所示。
第五步：找出曲线拐点，分别计算五个区间的等效电阻值6．实验数据：易知第一区间是(-13.41,-1.7)至(-10.4,4.9)，等效电阻为456.1第二区间是(-10.4,4.9)至(-1.6,1.2)，等效电阻为2378.4第三区间是(-1.6,1.2)至(1.6,-1.2)，等效电阻为1333.3第四区间是(1.6,-1.2)至(9.8,-4.6)，等效电阻为2588.2第五区间是(9.8,-4.6)至(13,1.7)，等效电阻为523.8实验二：混沌波形发生实验1．实验目的：调节并观察非线性电路振荡周期分岔现象和混沌现象。
2．实验装置：混沌通信实验仪、数字示波器1台、电缆连接线2根。
3．实验原理图：4．实验方法：第一步：拔除跳线J01、J02，在混沌通信实验仪面板的混沌单元1中插上电位器W1、电容C1、电容C2、非线性电阻NR1，并将电位器W1上的旋钮顺时针旋转到头。
第二步：用两根Q9线分别连接示波器的CH1和CH2端口到混沌通信实验仪面板上标号Q8和Q7处。
打开机箱后侧的电源开关。
第三步：把示波器的时基档切换到X－Y。
调节示波器通道CH1和CH2的电压档位使示波器显示屏上能显示整个波形，逆时针旋转电位器W1直到示波器上的混沌波形变为一个点，然后慢慢顺时针旋转电位器W1并观察示波器，示波器上应该逐次出现单周期分岔(见图4)、双周期分岔(见图5)、四周期分岔(见图6)、多周期分岔(见图7) 、单吸引子(见图8)、双吸引子(见图9)现象。
5．实验数据单周期分岔双周期分岔四周期分岔多周期分岔单吸引子双吸引子实验三混沌电路的同步实验1．实验目的：调试并观察混沌同步波形2．实验装置：混沌通信实验仪、双通道示波器1台、电缆连接线2根。
3．实验原理图：图10 混沌同步原理框图4．工作原理：1），由于混沌单元2与混沌单元3的电路参数基本一致，它们自身的振荡周期也具有很大的相似性，只是因为它们的相位不一致，所以看起来都杂乱无章。
看不出它们的相似性。
2），如果能让它们的相位同步，将会发现它们的振荡周期非常相似。
特别是将W2和W3作适当调整，会发现它们的振荡波形不仅周期非常相似，幅度也基本一致。
整个波形具有相当大的等同性。
3），让它们相位同步的方法之一就是让其中一个单元接受另一个单元的影响，受影响大，则能较快同步。
受影响小，则同步较慢，或不能同步。
为此，在两个混沌单元之间加入了“信道一”。
4），“信道一”由一个射随器和一只电位器及一个信号观测口组成。
射随器的作用是单向隔离，它让前级（混沌单元2）的信号通过，再经W4后去影响后级（混沌单元3）的工作状态，而后级的信号却不能影响前级的工作状态。
混沌单元2信号经射随器后，其信号特性基本可认为没发生改变，等于原来混沌单元2的信号。
即W4左方的信号为混沌单元2的信号。
右方的为混沌单元3的信号。
电位器的作用：调整它的阻值可以改变混沌单元2对混沌单元3的影响程度。
5．实验方法：第一步：插上面板上混沌单元2和混沌单元3的所有电路模块。
按照实验二的方法将混沌单元2和混沌单元3分别调节到混沌状态，即双吸引子状态。
电位器调到保持双吸引子状态的中点。
调试混沌单元2时示波器接到Q5、Q6座处。
调试混沌单元3时示波器接到Q3、Q4座处。
第二步：插上“信道一”和键控器，键控器上的开关置“1”。
用电缆线连接面板上的Q3和Q5到示波器上的CH1和CH2，调节示波器CH1和CH2的电压档位到0.5V。
第三步：细心微调混沌单元2的W2和混沌单元3的W3直到示波器上显示的波形成为过中点约45度的细斜线。
如图11：这幅图形表达的含义是：如果两路波形完全相等，这条线将是一条45度的非常干净的直线。
45度表示两路波形的幅度基本一致。
线的长度表达了波形的振幅，线的粗细代表两路波形的幅度和相位在细节上的差异。
所以这条线的优劣表达出了两路波形的同步程度。
所以，应尽可能的将这条线调细，但同时必须保证混沌单元2和混沌单元3处于混沌状态。
第四步：用电缆线将示波器的CH1和CH2分别连接Q6和Q5，观察示波器上是否存在混沌波形，如不存在混沌波形，调节W2使混沌单元2处于混沌状态。
再用同样的方法检查混沌单元3，确保混沌单元3也处于混沌状态，显示出双吸引子。
第五步：用电缆线连接面板上的Q3和Q5到示波器上的CH1和CH2，检查示波器上显示的波形为过中点约45度的细斜线。
将示波器的CH1和CH2分别接Q3和Q6，也应显示混沌状态的双吸引子。
第六步：在使W4尽可能大的情况下调节W2，W3，使示波器上显示的斜线尽可能最细。
6．实验结果：调节得的细斜线实验四混沌键控实验1．实验目的：用混沌电路方式传输键控信号2．实验装置：混沌通信实验仪、双通道示波器1台、电缆连接线2根。
3．实验原理框图：图12 混沌键控实验原理框图键控器说明：键控器主要由三个部份组成：•、控制信号部份：控制信号有三个来原。
A，手动按键产生的键控信号。
低电平0V，高电平5V。
B，电路自身产生的方波信号，周期哟40mS。
低电平0V，高电平5V。
C，外部输入的数字信号。
要求最高频率小于100Hz，低电平0V，高电平5V。
2）、控制信号选择开关：开关拨到“1”时，选择手动按键产生的键控信号。
按键不按时输出低电平，按下时输出高电平。
开关拨到“2”时，选择电路自身产生的方波信号。
开关拨到“3”时，选择外部输入的数字信号。
3）、切换器：利用选择开关送来的信号来控制切换器的输出选通状态。
当到来的控制信号为高电平时，选通混沌单元1，低电平选通混沌单元2。
4．实验方法：第一步：在混沌通信实验仪的面板上插上混沌单元1、2和3的所有电路模块。
按照实验二的方法分别将混沌单元1、2和3调节到混沌状态。
第二步：在面板上插上键控单元，信道一和信号处理单元。
将键控器上的拨动开关拨到“1”，此时通过切换器的是来自混沌2的信号（未按按键）。
第三步：将示波器时基切换到“Y-T”，将CH1与“信道一”上的测试插座“TEST1”联接好，此时示波器上将显示“混沌单元二”的输出波形。
调整W2及W5，使波形的峰-峰值为15V左右。
第四步：按住“键控器”上的兰色按键，此时示波器上将显示“混沌单元一”的输出波形。
调整W1，使波形的峰-峰值也为15V左右。
第五步：松开按键，将拨动开关拨到“2”，此时该单元自动产生的控制信号为周期约40ms的方波信号。
它将以方波的半周期为时间单位，周期性的分别把混沌单元1和混沌单元2的信号送过切换器。
此时示波器上显示的波形为“混沌单元一”与“混沌单元二”的交替输出的波形。
如图13。
此波形的峰-峰值也应为15V左右。
应看不出交替的痕迹，可微调W1和W2以及W5来满足此要求。
调整时仔细观测波形，波形不能有太明显变化，否则可能造成混沌状态丢失。
需重调。
第六步：时基切换到“X-Y”，CH1换接Q3，CH2接Q5，示波器上将显示一条约45度的过中心的斜线，调整W3使此斜线为较准确的45度，且尽可能的细（如图14）。
第七步：CH2换接Q7，按住按住“键控器”上的兰色按键，也将出现一条斜线，调整W4使此斜线较粗。
如图15第八步：重复上述步骤“第六步”和“第七步”，使“第六步”的一条尽可能的细，“第七步”的一条尽可能的粗。
把W4调整到两条斜线粗细比例最大的位置。
第九步：将示波器时基切换到“Y-T”，CH1接Q1，将开关掷“2”，示波器将显示解密波形（如图16）。
可调整W4，使低电平尽可能的低。
高电平尽可能的高。
观察：将开关掷“1”，快速敲击按键，观测示波器波形。
第十步：控制信号为外部输入波形的情况下混沌加解密波形的观察：将键控器上的拨动开关拨向“3”，此时的控制信号为外部接入信号。
接入信号的位置为“Q9”，外接输入信号幅值需为0V到+5V,频率需小于100Hz。
输出到示波器上的信号为：当外输入为高电平时为高杂波电平，当外输入为低电平时波形幅度约为0V。
该信号周期与外部接入信号相同，但占空比有一小点变化。
第十一步：用示波器探头测量信道一上面的测试座“TEST1”的输出信号波形，该波型即键控加密波形，比较该波形与外部接入信号，解调输出信号，观察键控混沌的效果。
4．实验结果：。
