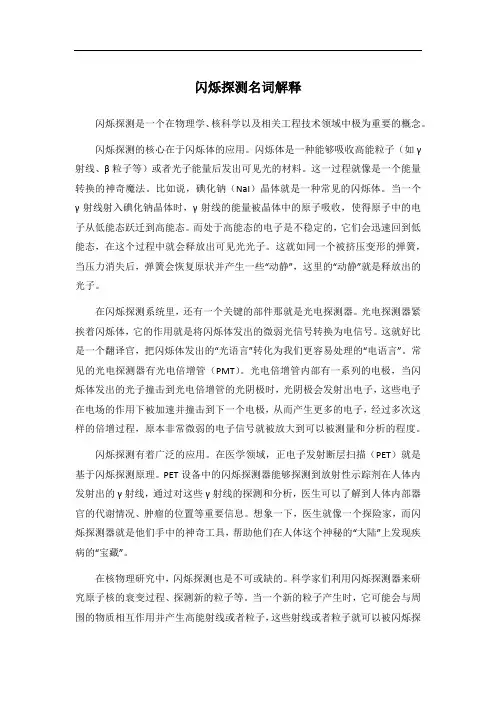

闪烁探测名词解释

闪烁探测名词解释

闪烁探测名词解释闪烁探测是一个在物理学、核科学以及相关工程技术领域中极为重要的概念。

闪烁探测的核心在于闪烁体的应用。

闪烁体是一种能够吸收高能粒子(如γ射线、β粒子等)或者光子能量后发出可见光的材料。

这一过程就像是一个能量转换的神奇魔法。

比如说,碘化钠(NaI)晶体就是一种常见的闪烁体。

当一个γ射线射入碘化钠晶体时,γ射线的能量被晶体中的原子吸收,使得原子中的电子从低能态跃迁到高能态。

而处于高能态的电子是不稳定的,它们会迅速回到低能态,在这个过程中就会释放出可见光光子。

这就如同一个被挤压变形的弹簧,当压力消失后,弹簧会恢复原状并产生一些“动静”,这里的“动静”就是释放出的光子。

在闪烁探测系统里,还有一个关键的部件那就是光电探测器。

光电探测器紧挨着闪烁体,它的作用就是将闪烁体发出的微弱光信号转换为电信号。

这就好比是一个翻译官,把闪烁体发出的“光语言”转化为我们更容易处理的“电语言”。

常见的光电探测器有光电倍增管(PMT)。

光电倍增管内部有一系列的电极,当闪烁体发出的光子撞击到光电倍增管的光阴极时,光阴极会发射出电子,这些电子在电场的作用下被加速并撞击到下一个电极,从而产生更多的电子,经过多次这样的倍增过程,原本非常微弱的电子信号就被放大到可以被测量和分析的程度。

闪烁探测有着广泛的应用。

在医学领域,正电子发射断层扫描(PET)就是基于闪烁探测原理。

PET设备中的闪烁探测器能够探测到放射性示踪剂在人体内发射出的γ射线,通过对这些γ射线的探测和分析,医生可以了解到人体内部器官的代谢情况、肿瘤的位置等重要信息。

想象一下,医生就像一个探险家,而闪烁探测器就是他们手中的神奇工具,帮助他们在人体这个神秘的“大陆”上发现疾病的“宝藏”。

在核物理研究中,闪烁探测也是不可或缺的。

科学家们利用闪烁探测器来研究原子核的衰变过程、探测新的粒子等。

当一个新的粒子产生时,它可能会与周围的物质相互作用并产生高能射线或者粒子,这些射线或者粒子就可以被闪烁探测器捕捉到。

闪烁体探测器的工作原理

闪烁体探测器的工作原理

闪烁体探测器的工作原理
闪烁体探测器的工作原理如下:
闪烁探测器由闪烁体,光电倍增管,电源和放大器,分析器,定标器系统组成,现代闪烁探测器往往配备有计算机系统来处理测量结果。

当射线通过闪烁体时,闪烁体被射线电离、激发,并发出一定波长的光,这些光子射到光电倍增管的光阴极上发生光电效应而释放出电子,电子流经电倍增管多级阴极线路逐级放大后或为电脉冲,输入电子线路部分,而后由定标器记录下来。

光阴极产生的电子数量与照射到它上面的光子数量成正比例,即放射性同位素的量越多,在闪烁体上引起闪光次数就越多,从而仪器记录的脉冲次数就越多。

闪烁探测器测量的结果可用计数率,即射线每分钟的计数次数(cpm)表示,现代计数装置通常可以同时给出衰变率,即射线每分钟的衰变次数(dpm)、计数效率(E)、测量误差等数据。
