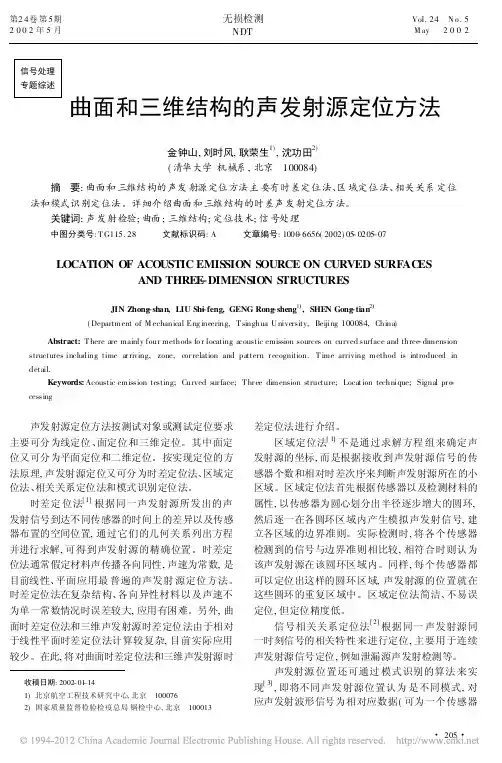

曲面和三维结构的声发射源定位方法
曲面和三维结构的声发射源定位方法
A B = R P- 2arccos 由式 ( 1) 和( 2 ) 解得弧长为
( 2)
A B = R arccos[ sin B1 sin B2 cos ( A 1- A 2) + cos B1 cos B2 ] ( 3) 当判断出一个声源 ( 设为 P ) 来自球面上的一个 三角形 ( 设为 v A BC ) 内部 , 设声源 P 到达 A 和 B 点的时间差为 $t 1 , 到达 C 与 A 点的时间差为 $ t 2 , 声波在球面上的传播速度为 V , 声源与 A 点的距离 为 L , 则声源位置由下面三个方程决定 PA = L PB = L + V $ t 1 PC = L + V $ t 2 把式 ( 3) 代入 ( 4) 得出计算方程 sin B2 sin Bcos ( A- A 2 ) + cos B 2 cos BL + $t 1 @ V = 0 R sin B1 sin Bcos ( A- A 1 ) + cos B 1 cos Bcos L cos R = 0 sin B3 sin Bcos ( A- A 3 ) + cos B 3 cos BL + $t 2 @ V = 0 R 上述方程为三元非线性方程的超越方程组, 使 cos 用解析法很难求解。如果需要声发射系统实时地计 算出声源位置, 就要选择合适的数值解法。非线性 方程组的数值解法很多, 牛顿迭代法有较快的收敛 速度和很好的稳定性。其基本原理是 x k+ 1 = x k - F c( x k ) - 1 F( x k ) 式中 x
( 4)
( 5)
) ) ) 第 k + 1 次迭代的结果矩阵 x ) ) ) 第 k 次迭代结果的矩阵
声发射源的定位方法

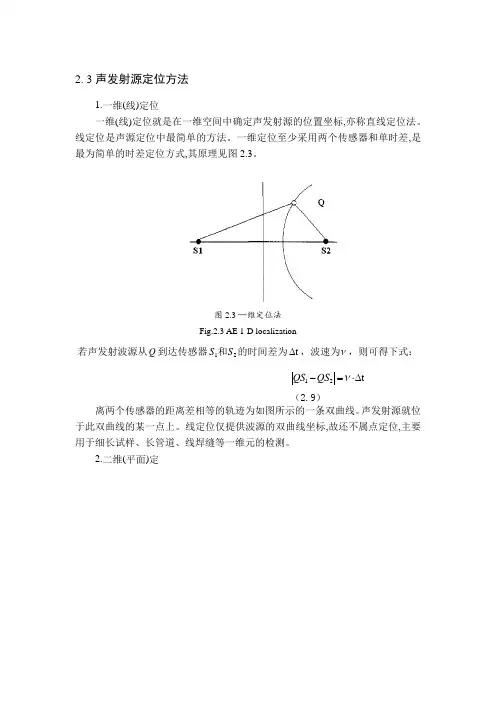

2. 3声发射源定位方法1.一维(线)定位一维(线)定位就是在一维空间中确定声发射源的位置坐标,亦称直线定位法。
线定位是声源定位中最简单的方法。
一维定位至少采用两个传感器和单时差,是最为简单的时差定位方式,其原理见图2.3。
图2.3 —维定位法Fig.2.3 AE 1-D localization 若声发射波源从Q 到达传感器21S S 和的时间差为t ∆,波速为ν,则可得下式: t 21∆⋅=-νQS QS(2.9)离两个传感器的距离差相等的轨迹为如图所示的一条双曲线。
声发射源就位于此双曲线的某一点上。
线定位仅提供波源的双曲线坐标,故还不属点定位,主要用于细长试样、长管道、线焊缝等一维元的检测。
2.二维(平面)定图2.4 二维(平面)定位法Fig.2.4 AE 2-D localization二维定位至少需要三个传感器和两组时差,但为得到单一解一般需要四个传感器三组时差。
传感器阵列可任意选择,但为运算简便,常釆用简单阵列形式,如三角形、方形、菱形等。
近年来,任意三角形阵列及连续多阵列方式也得到应用。
就原理而言,波源的位置均为两组或三组双曲线的交点所确定。
由四个传感器构成的菱形阵列平面定位原理见图2.4。
若由传感器31S S 和间的时差X t ∆所得双曲线为1,由传感器42S S 和间的时Y t ∆所得双曲线为2,波源Q 离传感器31S S 和,42S S 和的距离分别为Y X L L 和,波速为ν,两组传感器间距分别为a 和b ,那么,波源就位于两条双曲线的交点()Y X Q ,上,其坐标可由下面方程求出: ⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛122b 2122a 22222222222Y Y X X L X L Y L Y L X (2.10)平面定位除了上述菱形定位方式外,常见的还有三角形定位、四边形定位、传感器任意布局定位等。
声发射源的定位方法
声发射源的定位方法1.声源叠加法:声源叠加法利用多个声源同时发出声音,在接收端通过分析各个声源的声音特征来确定声源的位置。
这种方法适用于声源分布均匀、声音特征能够区分的情况。
对于每一个声源,可以通过测量声音的到达时间和幅度来确定其与接收端的距离。
2.时差测量法:时差测量法利用声音在传播过程中的传播速度来测量声源与接收端的距离。
当声音从声源发出后,经过一段时间才能到达接收端,通过测量声音的传播时间差就可以确定声源的位置。
常用的时差测量方法包括互相关法、波束形成法等。
-互相关法:将接收到的声音信号与参考信号做互相关运算,根据互相关函数的峰值位置和幅度来确定声源的位置。
-波束形成法:利用具有多个接收单元的阵列或麦克风进行声音接收,并根据接收到的信号进行波束形成,通过测量到达时间差来确定声源的位置。
3.幅度比测量法:幅度比测量法利用声音在传播过程中的能量损失来测量声源与接收端的距离。
声音在传播过程中会受到空气衰减、散射等因素的影响,幅度会随距离的增加而减小。
通过测量接收到的声音幅度比来确定声源的位置。
-三点法:利用三个接收器测量到的声音幅度比来确定声源的位置。
通过测量三个接收器之间的幅度比,可以求解出声源的位置。
4.高斯法:高斯法采用统计学方法,通过分析接收到的声音信号的统计特性来确定声源的位置。
该方法需要进行大量的声音信号采集和处理,通过建立声音信号的统计模型来推测声源的位置。
综上所述,声发射源的定位方法包括声源叠加法、时差测量法、幅度比测量法和高斯法等。
这些方法可以单独或者结合使用,根据实际应用场景和传感器条件的不同,选择合适的定位方法来实现声发射源的定位。
线性定位、平面定位和三维定位的操作步骤
3、定时参数设置
PDT的正确设置将确保正确鉴别信号峰值的上升时间 及峰值幅度的检测。HDT 的正确设置将确保结构中的一个 AE 信号反映到系统中的是一个且仅为一个hit。HLT 的正确 设置将避免同一个信号北采集多次。对于各种材料,以上 三个参数的推荐值如下: 单位:微秒 复合材料 金属小试件 高衰减金属构件 低衰减金属构件 水
3、定时参数设置
PDT的正确设置将确保正确鉴别信号峰值的上升时间 及峰值幅度的检测。HDT 的正确设置将确保结构中的一个 AE 信号反映到系统中的是一个且仅为一个hit。HLT 的正确 设置将避免同一个信号北采集多次。对于各种材料,以上 三个参数的推荐值如下: 单位:微秒 复合材料 金属小试件 高衰减金属构件 低衰减金属构件 水
(5)事件定义值:此项选择为两传感器的间距。 (6)事件闭锁值:此项选择为事件定义值的 1.5--2倍即可。 (7)过定义值:此项选择为事件定义值的 1/10即可。 (8)定时策略、撞击/事件最小&最大值、最 大反复这三个选项根据定位类型选择默认值 即可。
6、定位显示
通用页设置完毕后,点击该页面下方的 定位显示,则会弹出如下对话框。
涂抹适量的耦合剂
2、AE通道设置
(1)打开AEwin软件后,在“文件”下拉菜单中新建一个项 目文件,将该项目文件存在某个位置。选择采集设置菜单 中的硬件设置或按F2,通道设置对话框则会弹出,如下图 所示。
(1)首先选择实验过程中所选用的通道,只需 勾选通道前的选择框即可; (2)门槛类型选择固定门槛,浮动门槛多用于 背景噪音复杂的环境中,门槛值一般选择为 35db-45db; (3)内部增益不用选择,前放增益的选择必须 与前置放大器一致,否则会出错,一般选择 40db。若探头是前置一体化的,则只能选择 40db。 (4)模拟滤波器主要是根据传感器来定的,以 下是常用传感器的推荐值:R3a或R6a(20100khz),R15a(100-400khz),Nano 30 (100-400khz)
线性定位、平面定位和三维定位的操作步骤
涂抹适量的耦合剂
断铅实验确定探头耦合质量
2、AE通道设置
(1)打开AEwin软件后,在“文件”下拉菜单 中新建一个项目文件,将该项目文件存在某 个位置。选择采集设置菜单中的硬件设置或 按F2,通道设置对话框则会弹出,如下图所 示。
(1)首先选择实验过程中所选用的通道,只 需单击通道前的选择框即可; (2)门槛类型选择固定门槛,浮动门槛用于 背景噪音复杂的环境中,门槛值一般选择为 35db-45db; (3)内部增益不用选择,前放增益的选择必 须与前置放大器一致,否则会出错,一般选 择40db。若探头是前置一体化的,则只能选 择40db。 (4)模拟滤波器主要是根据传感器类型来确 定的。常用探头推荐滤波器如下: R3a或R6a (20-100khz),R15a(100-400khz),Nano 30(100-400khz)
(3)在定位图设置中需注意,首先要选择定 位组,然后根据定位组选择所对应的传感器 ,并且在输入数据选项中选择事件。
(4)定位图的图形设置中,选择二维散点图Y 轴显示选项为Y位置,范围选-20--620,固定。 X轴显示选项为X位置,范围为-20—620,固 定。
平面定位范例可参考定位设置的附件。
(5)若实验过程需采集波形,必须勾选AE通 道设置框下方的“全局波形允许”。采样率 为这是以每秒为基础的数据采集板采集波形 的速率。采样率为1 MSPS的意思是每微秒一 个采集样本,采样率越高,波形越真实。为 保证采集波形不失真,采样率应高于传感器 中心频率的两倍,一般取5-10倍;预触发是 指信号超过门槛之前的那部分,单位为微秒, 预触发的长度一般小于整个波形长度的四分 之一
6、定位显示
通用页设置完毕后,点击该页面下方的 定位显示,则会弹出如下对话框。
声发射源的定位方法
2. 3声发射源定位方法1.一维(线)定位一维(线)定位就是在一维空间中确定声发射源的位置坐标,亦称直线定位法。
线定位是声源定位中最简单的方法。
一维定位至少采用两个传感器和单时差,是最为简单的时差定位方式,其原理见图2.3。
图2.3 —维定位法Fig.2.3 AE 1-D localization 若声发射波源从Q 到达传感器21S S 和的时间差为t ∆,波速为ν,则可得下式: t 21∆⋅=-νQS QS(2.9)离两个传感器的距离差相等的轨迹为如图所示的一条双曲线。
声发射源就位于此双曲线的某一点上。
线定位仅提供波源的双曲线坐标,故还不属点定位,主要用于细长试样、长管道、线焊缝等一维元的检测。
2.二维(平面)定图2.4 二维(平面)定位法Fig.2.4 AE 2-D localization二维定位至少需要三个传感器和两组时差,但为得到单一解一般需要四个传感器三组时差。
传感器阵列可任意选择,但为运算简便,常釆用简单阵列形式,如三角形、方形、菱形等。
近年来,任意三角形阵列及连续多阵列方式也得到应用。
就原理而言,波源的位置均为两组或三组双曲线的交点所确定。
由四个传感器构成的菱形阵列平面定位原理见图2.4。
若由传感器31S S 和间的时差X t ∆所得双曲线为1,由传感器42S S 和间的时Y t ∆所得双曲线为2,波源Q 离传感器31S S 和,42S S 和的距离分别为Y X L L 和,波速为ν,两组传感器间距分别为a 和b ,那么,波源就位于两条双曲线的交点()Y X Q ,上,其坐标可由下面方程求出: ⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛122b 2122a 22222222222Y Y X X L X L Y L Y L X (2.10)平面定位除了上述菱形定位方式外,常见的还有三角形定位、四边形定位、传感器任意布局定位等。
