汽车制造四大工艺
冲压工艺
焊装工艺
总装配工艺
涂装工艺
冲压加工
冲压加工是一种金属成型加工方法，它是建立在金 属塑性变形的基础上，冲压加工利用金属的塑性变 形，利用模具和冲压设备对板料施加压力，使板料 产生塑性变形或分离，从而获得具有一定形状、尺 寸和性能的零件（冲压件）。
冲压加工的特点
顶盖的1.6m激光焊缝
激光焊接的优点
激光束功率密度高，速度快，效率高。激光焊接的速度约为4.5m/min ，最 快的达到了每分钟几十米 。
焊缝窄，热影响区小，母材的热损伤、热变形小，焊缝强度大，工件变形小。 焊接装置与焊接零件无机械接触，对工件无污染。 适应于多种焊接材料、异种金属焊接和不同板厚焊接。激光焊接材料也由一般
低碳钢发展到了今天的焊接镀锌板、铝板、钛板、铜板和陶瓷材料 。 激光焊接穿透性好。激光深穿透技术在国内外都得到了迅速发展，最大的焊接
汽车制造工艺(四大工艺简介)
▪ 充注法：是指装配时发动机机油、变速器齿轮油、散热器冷却液、制 动液、动力转向液压油、空调制冷剂、挡风玻璃洗涤液、燃油等各种 液体的方法。
22
新鲜纯水淋洗
23 沥干
24 烘干
32 强冷
31 烘干
30 放置阻尼板
29 细密封
28
喷防石击涂料
27 粗密封
26 下挂
25 强冷
33 钣金修整
34
刮一道原子灰
35
烘干打磨吹干
36
刮二道原子灰
37
烘干打磨吹干
38 喷一次中涂
39 烘干
40
补刮三道原子灰
48 二道色漆
47 一道色漆
46 精修擦净
45 打磨吹干
打磨 抛光
装配
（倒车镜、装饰条）
烘干
喷面漆
上件及擦净 打磨并干燥
点补中涂
▪ 汽车玻璃钢件涂装工艺流程
预处理
汽车四大工艺制造的介绍
汽车四大工艺制造的介绍汽车制造是一个涵盖众多区域和专业技术的领域。
其中最重要的四大工艺制造包括机加工工艺、钣金冲压工艺、喷涂工艺和车身焊接工艺。
1. 机加工工艺机加工是在机械设备中对零部件进行切削、加工、打磨、钻孔等工艺。
汽车工业中机加工工艺主要用于生产制造各类轴、轮毂、凸轮轴等各类发动机及较为简单的机械部件。
在汽车制造过程中，机加工工艺是最具效率的工艺之一。
它不仅在生产中可控性强，而且加工精密度高。
因此，它比其他传统制造工艺有更高的优越性。
2. 钣金冲压工艺钣金冲压工艺是生产汽车钣金外壳的一种重要制造工艺。
钣金冲压工艺常用大型机床来完成，在压铸模具中加入多个高精度刀具，用于根据设计好的图纸和模型生产成形的各式汽车结构外壳。
自上世纪50年代以来，钣金冲压工艺逐渐发展为具有多功能、高效和精密的制造工艺。
现今钣金冲压工艺结构已经变得更加现代化、实用、精密和高效，主要应用于生产汽车等大型工程、装备的外壳和内部构造。
3. 喷涂工艺喷涂工艺是在汽车制造过程中不可缺少的一环。
它涵盖了各种颜色喷涂，包括底漆涂装、基漆涂装和涂料涂装。
这些涂料不仅涂在汽车外壳上，还涂在车内的仪表盘和内饰上。
喷涂工艺的目的是为汽车提供一种美观、耐用、抗腐、抗锈且外观整洁的表面涂层。
产品的品质与颜色涂层的厚度、流潮平滑度等都有明显的关系。
因此，在汽车制造行业中颜色涂层是一个必不可少的工艺步骤。
4. 车身焊接工艺车身焊接工艺是在汽车制造中与钣金冲压工艺紧密相关的工艺。
从机身、头盖、侧围到门板、后修和扩展件，这种车身焊接工艺已经成为了生产完成汽车硬件中不可或缺的一步。
车身焊接工艺的涵盖范围很广，它包括了汽车各部分焊缝的准确性和质量。
现在，该行业主要采用X形钢、塔型钢等结构合理的钢材，在高温下运用高压千斤顶作为矫正焊点，使得两端的钢材快速接合，让车身的强度和接头质量都得到了提高。
综上所述，汽车制造的四大工艺制造是不可或缺的。
它们在汽车制造的每个阶段中都有着重要意义。

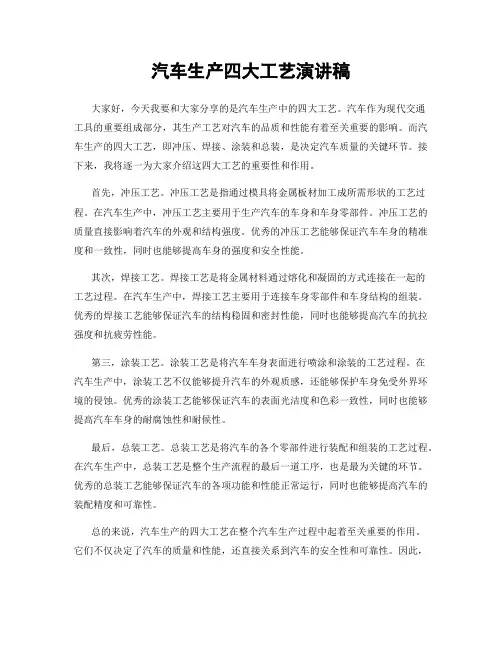

汽车生产四大工艺演讲稿
