3 颜色感觉
在明视觉时，人们对于380nm—780nm范围内的电 磁波引起不同的颜色感觉。不同颜色感觉的波长范 围和中心波长 表1—1 光谱颜色中心波长极范围 颜色感觉 红 中心波长/nm 700 范围/nm 640-750
橙
黄 绿 蓝 紫
620
580 510 470 420
600-640
550-600 480-550 450-480 400-450
L I
a
/ A cos a a
亮度反映了物体表面的物理特性；而人们主 观所感受到的物体明亮程度，除了与物体表 面亮度有关外，还与所处环境的明暗程度有
关。于是，将亮度分为两种，前者称为“物
理亮度(或称亮度)”，后者称为“表现亮度(
或称明亮度)”。
亮度和照度有何区别？
照了不一定亮！
照度相同
反光材料，亮度高
解：窗洞可看作发光平面，其亮度等于窗外蓝天 的亮度。
1 cos 0.97 侧窗： 2 0.228 2 2 0.5 4.25
0.5 cos i 0.243 4.25
Ew=10000×0.228×0.243=555lx
1 天窗： 4
cos i 1
Em=10000×0.25×i=2500lx
建筑物理 光学 第1章 光与建筑
39
40
41
朗香教堂
勒·柯布西耶对光线作了精心的探索：顶棚与侧墙 之间被一道窄窄的光带分开，缓解了屋顶的厚重 感。厚墙上深凹进去的镶着彩色玻璃的不规则窗 户，使得随时间移动的日光进入室内如同跳动的 精灵，赋予室内空间以鲜活的生命。光线从教堂 潜望镜般的塔楼竖井中倾泻而下，极具戏剧性效 果。正如他在《走向新建筑》中所写的，他在建 筑设计中寻求着“纯粹的精神创造”。
37
38
纽约的古根海姆美术馆
建筑大师赖特的作品，1944年完成设计，由于第 二次世界大战的影响，直到1959年10月才建成开 幕。美术馆的主体部分是一个巨大的螺旋形建筑， 用钢筋混凝土浇铸而成。螺旋形坡道环绕着中庭， 组合而成上大下小倒立的螺旋体圆形大厅。
大厅顶部是一个花瓣形的玻璃顶，光线从上至下 射入大厅，使得原本极富动感的大厅更具魅力与 生机。
层建筑相连构成。为了将自然光柔和地导入室内， 在清水混凝土的穹顶顶棚上采用了天窗采光装置 的设计，自然光由穹顶中央的缝隙通过纤细的不 锈钢穿孔板翼进行数次反射后引入室内。在清水 混凝土的穹顶和不锈钢反射扳之间，太阳光被多 次反射的过程中，自然光中的紫外线被吸收，粗 野的光芒变成了柔和的扩散光，采光天窗宛如是 对自然光进行调理的巨大装置。
42
勒·柯布西耶说：“建筑是对阳光下的各种体量的 精确的、正确的和卓越的处理”。
他认为光线与色彩是建筑师可用的两种最有力的 方式，建筑师通过它们可以创造和营造建筑的内 部和外部空间。
43
44
45
46
金贝尔美术馆，路易斯·康 被公认为是运用自然光构造现代建筑空间的经典
范例。 该馆平面近似正方形，由6栋具有镰刀型剖面的单
安藤忠雄被称为“光的大师”。
52
40
41
朗香教堂
勒·柯布西耶对光线作了精心的探索：顶棚与侧墙 之间被一道窄窄的光带分开，缓解了屋顶的厚重 感。厚墙上深凹进去的镶着彩色玻璃的不规则窗 户，使得随时间移动的日光进入室内如同跳动的 精灵，赋予室内空间以鲜活的生命。光线从教堂 潜望镜般的塔楼竖井中倾泻而下，极具戏剧性效 果。正如他在《走向新建筑》中所写的，他在建 筑设计中寻求着“纯粹的精神创造”。
37
38
纽约的古根海姆美术馆
建筑大师赖特的作品，1944年完成设计，由于第 二次世界大战的影响，直到1959年10月才建成开 幕。美术馆的主体部分是一个巨大的螺旋形建筑， 用钢筋混凝土浇铸而成。螺旋形坡道环绕着中庭， 组合而成上大下小倒立的螺旋体圆形大厅。
大厅顶部是一个花瓣形的玻璃顶，光线从上至下 射入大厅，使得原本极富动感的大厅更具魅力与 生机。
层建筑相连构成。为了将自然光柔和地导入室内， 在清水混凝土的穹顶顶棚上采用了天窗采光装置 的设计，自然光由穹顶中央的缝隙通过纤细的不 锈钢穿孔板翼进行数次反射后引入室内。在清水 混凝土的穹顶和不锈钢反射扳之间，太阳光被多 次反射的过程中，自然光中的紫外线被吸收，粗 野的光芒变成了柔和的扩散光，采光天窗宛如是 对自然光进行调理的巨大装置。
42
勒·柯布西耶说：“建筑是对阳光下的各种体量的 精确的、正确的和卓越的处理”。
他认为光线与色彩是建筑师可用的两种最有力的 方式，建筑师通过它们可以创造和营造建筑的内 部和外部空间。
43
44
45
46
金贝尔美术馆，路易斯·康 被公认为是运用自然光构造现代建筑空间的经典
范例。 该馆平面近似正方形，由6栋具有镰刀型剖面的单
安藤忠雄被称为“光的大师”。
52
1建筑光学概念及原理
建筑物理环厦门大学嘉庚学建筑光学原理光学原理建筑物理环厦门大学嘉庚学光学原理建筑室内外环境在光的参与下的形、色、质的研究。
意义：功能性——保证正常使用；艺术性——表现建筑环境的艺术性。
策略：选取适当的照明方式与照度水平；充分利用自然光，合理使用人工照明。
建筑物理环厦门大学嘉庚学建筑光学原理1、视觉机制2、光度量3、材料的光学性质4、颜色5、视觉和光环境质量评价一、建筑光学原理1、昼光的基本性质2、采光窗3、基本采光计算二、天然光环境1、电光源类型及其特性2、照明设计及基本计算三、人工光环境建筑物理环厦门大学嘉庚学建筑光学原理光谱光谱功率曲线——复合光中各波长的光线的功率所形成的曲线。
不同光谱的色光混合决定了光本身的颜色，也决定了被照射物体的表观颜色。
自然光光谱白炽灯光谱建筑物理环厦门大学嘉庚学光学原理光源、物体——视网膜成像并产生光刺激脉冲信号——大脑解读分析，产生视觉建筑物理环厦门大学嘉庚学光学原理集中在黄斑区域(2°)，分为红、绿、蓝三种，分别对相应颜色的光敏感，在明视觉时发挥主要作用，响应迅速，对颜色、细节敏感；杆体细胞——分布于黄斑周围区域，在暗视觉时发挥主要作用，响应慢，颜色、细节敏感性差，以感光为主。
建筑物理环厦门大学嘉庚学建筑光学原理1、视觉机制1.3视觉活动特点：视野——“中心视野”黄斑-2°；清楚区域30°；可是范围；光谱光视效率——人对相同辐射功率的光具有不同明亮程度的感觉；明、暗视觉——明亮环境下对555nm 左右的黄绿光更敏感，其光谱光视效率用V （λ）表示；昏暗环境下，对507nm 左右的绿色光较敏感，其光谱光视效率用V （λ’）表示；建筑物理环厦门大学嘉庚学光学原理思考：以右图台灯为例，说一说有哪些内容来描述台灯营造的光环境？建筑物理环厦门大学嘉庚学光学原理光谱光视效率随波长分布不同，不能直接用辐射通量（瓦）多少比较，只能化成相当于555nm 标准光通量进行比较。
建筑光学基本知识
(cd/m2)
01
假设在表面的一点处有面元dS(图中线AB)，与dS的法线成θ 角方向的发光强度为dIθ ，则dS在这方向的正投影面积为dSCOSθ (图中线CD)。这时眼睛看到的dS上的亮度L为
2、光亮度和视亮度
02
(cd/m2)
式中的亮度称为光亮度（物理亮度），它是一个客观物理量。我们所感受到的物体明亮程度除了与物体表面亮度有关外，还与我们所处的环境的明暗程度有关，称为表观亮度。亮度的主观量，称为视亮度或主观亮度。它是一个心理量，没有量纲。因此光亮度和视亮度是有区别的。
(六)光视效能 眼睛在可见光的范围内眼睛对每一波长的感受性也不是均等的。眼睛对某一波长的光的敏感度称为光视效能。对波长为555nm的黄绿光，眼睛的感受性最高。国际照明委员会(CIE)根据大量的实验结果，将视亮度感觉相等的波长为λm和λ的两个辐射通量之比，定义为波长λ的单色光的光谱光视效率(也称视见函数)，以V(λ)表示。 λm选在最大比值等于1处，即λ＝555nm处， V(λ) ＝l，其他波长的V(λ)均小于l。这就是明视觉光谱光视效率。在较暗的环境中(适应以λ＝510nm的蓝绿光最为敏感．按照这种特定光环境条件确定的V(λ)函数称为暗视觉光谱光视效率。
为以P点为顶点的dS1所张的立体角
则S1在P点处产生的照度为:
进行积分后得到:
进行换算后得到:
表明发光面在受照面上产生的照度，仅与发光面的亮度及其在受照面上的立体角投影有关，而与发光面的面积的绝对值无关。S1和S1COSα的面积不同，但由于它们对受照面形成的立体角投影相同，因此只要它们的亮度也相同，它们对S2形成的照度就会一致。
第二节 光度量 光环境的设计与评价离不开定量的分析和说明，这就需要借助于一系列的物理度量来描述光源与光环境的特征。常用的光度量有光通量、照度、发光强度和亮度。 一、光通量 Φ 光通量是按照国际约定的人眼视觉特性评价的辐射能通量(辐射功率)。根据这—定义，光通量可以由辐射通量及V(λ)函数导出：
01
假设在表面的一点处有面元dS(图中线AB)，与dS的法线成θ 角方向的发光强度为dIθ ，则dS在这方向的正投影面积为dSCOSθ (图中线CD)。这时眼睛看到的dS上的亮度L为
2、光亮度和视亮度
02
(cd/m2)
式中的亮度称为光亮度（物理亮度），它是一个客观物理量。我们所感受到的物体明亮程度除了与物体表面亮度有关外，还与我们所处的环境的明暗程度有关，称为表观亮度。亮度的主观量，称为视亮度或主观亮度。它是一个心理量，没有量纲。因此光亮度和视亮度是有区别的。
(六)光视效能 眼睛在可见光的范围内眼睛对每一波长的感受性也不是均等的。眼睛对某一波长的光的敏感度称为光视效能。对波长为555nm的黄绿光，眼睛的感受性最高。国际照明委员会(CIE)根据大量的实验结果，将视亮度感觉相等的波长为λm和λ的两个辐射通量之比，定义为波长λ的单色光的光谱光视效率(也称视见函数)，以V(λ)表示。 λm选在最大比值等于1处，即λ＝555nm处， V(λ) ＝l，其他波长的V(λ)均小于l。这就是明视觉光谱光视效率。在较暗的环境中(适应以λ＝510nm的蓝绿光最为敏感．按照这种特定光环境条件确定的V(λ)函数称为暗视觉光谱光视效率。
为以P点为顶点的dS1所张的立体角
则S1在P点处产生的照度为:
进行积分后得到:
进行换算后得到:
表明发光面在受照面上产生的照度，仅与发光面的亮度及其在受照面上的立体角投影有关，而与发光面的面积的绝对值无关。S1和S1COSα的面积不同，但由于它们对受照面形成的立体角投影相同，因此只要它们的亮度也相同，它们对S2形成的照度就会一致。
第二节 光度量 光环境的设计与评价离不开定量的分析和说明，这就需要借助于一系列的物理度量来描述光源与光环境的特征。常用的光度量有光通量、照度、发光强度和亮度。 一、光通量 Φ 光通量是按照国际约定的人眼视觉特性评价的辐射能通量(辐射功率)。根据这—定义，光通量可以由辐射通量及V(λ)函数导出：
《建筑光学》课件
人性化设计与智能化控制
人性化计
建筑光学的人性化设计强调满足人的生理和心理需求，提供舒适的光环境。通过研究人的视觉特性、 心理感受等因素，设计出适应不同场景和人群的光环境，提高人们的生活质量。
智能化控制
智能化控制技术的应用使得建筑光学更加便捷和高效。通过智能传感器、控制器等设备，实现对光环 境的实时监测和控制，根据不同需求进行自动调节，提高建筑的智能化水平。
06
建筑光学发展趋势与展望
新技术与新材料的应用
新技术
随着科技的发展，建筑光学领域涌现出许多新技术，如LED照明、光导管技术、全息投 影等。这些新技术的应用为建筑光学带来了新的可能性，为设计师提供了更多的创意空
间。
新材料
新型材料如光敏材料、光导纤维等在建筑光学中的应用越来越广泛。这些新材料具有优 良的光学性能和机械性能，能够满足各种特殊需求，为建筑光学设计提供了更多选择。
建筑光学在建筑中的作用
01
02
03
提供照明
为室内外空间提供足够的 光照，满足人们生活和工 作需求。
营造氛围
通过光的运用，营造出不 同的空间氛围，增强建筑 的表达力。
节能环保
合理利用自然光，减少人 工照明和能源消耗，降低 环境污染。
建筑光学的发展历程
古代
人类在建筑实践中逐步认 识到光的重要性，开始有 意识地利用自然光和火光 。
光源类型
介绍不同类型的光源，如白炽灯、荧光灯、LED等，比较它们的 性能特点和使用场合。
灯具分类
根据使用场合和照明需求，将灯具分为不同的类型，如室内照明灯 具、室外照明灯具、装饰照明灯具等。
灯具选择
根据照明需求和预算，选择合适的灯具，考虑灯具的效率、光束角 、色温、显色指数等因素。
建筑物理总结光学部分

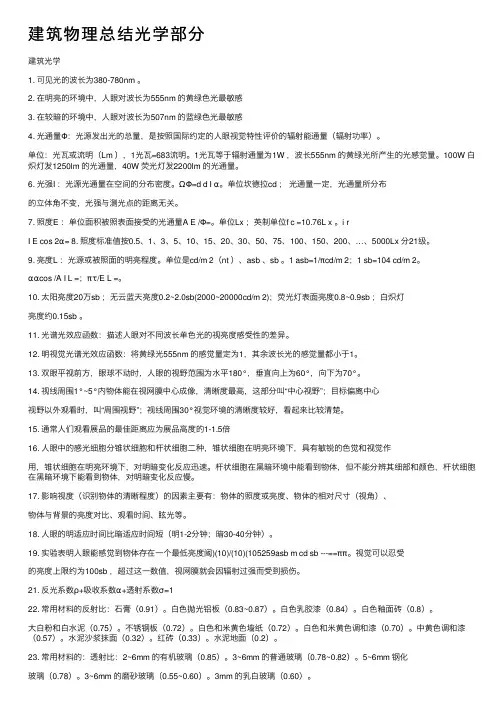

建筑物理总结光学部分建筑光学1. 可见光的波长为380-780nm 。
