通风与空调工程量计算规则
空调通风定额应用计算规则
• （2）对新材料、新工艺及与定额中的材 料品种、型号规格不尽相同的材料，或 定额缺项时，应予以记录，以便在编制 预算时进行调整、换算。
• 2.
• 包括各种与编制预算有关的文件、资料。及 时掌握该地区的材料预算价格，对于一些设 备(shèbèi)的价格应通过向生产厂家询价等途径
• 3. • 关于通风空调安装工程预算编制原则、
• 8.
• 主要内容包括：编制依据（采用的施工图；采用 的预算定额、估价表、地区材料预算价格、采用 的取费标准和有关文件）；承包方式；费率的取 定；已考虑的设计变更，存在的问题及其他要说
明的事项等。
• 9.
共三十三页
• ．薄钢板风管刷油按工程量执行(zhíxíng)相应项目，仅外 （或内）面刷油者，定额乘以系数1.2，内外均刷油者， 定额乘以系数1.1（其法兰加固框已包括在此系数内）。
项目
制作占%
安装占%
人工 材料 机械 人工 材料 机械
薄钢板风管制
作安装
60 95 95 40 5 5
… … … … … ……
共三十三页
• 某个车间采用全面送风，送风管(fēnɡ 为圆 ɡuǎn) 形渐缩管，大端直径800mm,小端直径 400mm，总长10米，计算制作安装此段风 管(fēnɡ ɡuǎn)的直接工程费（不含主材费）。
工程量计算(jìsuàn)规则
• （一）通风空调工程管道制作安装工程量计算 • 风管（包括薄钢板通风管道、不锈钢通风管
道、铝板风管、塑料风管、玻璃钢通风管道、 复合型通风管道）制作安装的工程量，按施 工图所示的不同规格以展开面积计算，以 “㎡”计量。 • 圆形风管 F○ =π×D×L • 式中 F○——圆形风管展开面积（㎡） • D——圆形风管直径 • L——管道中心线长度 • 矩形(jǔxíng)风管 F□=2（A+B）L • 式中 F□——矩形风管展开面积（㎡）
通风与空调工程计量与计价
工程量清单计价 法：根据工程量 清单进行计量适 用于招标投标阶 段
定额计价法：根 据定额进行计量 适用于施工阶段
工程量清单与定 额结合计价法： 结合工程量清单 和定额进行计量 适用于招标投标 和施工阶段
工程量清单与定 额结合计价法： 结合工程量清单 和定额进行计量 适用于招标投标 和施工阶段
计量单位：应 使用国家标准 规定的计量单 位如立方米、
绿色环保：采用节能、环保的技术降低能 耗减少污染
模块化设计：将通风与空调工程分为多个 模块便于安装、维护和升级
远程监控：通过互联网技术实现远程监控 和管理提高工作效率和安全性
集成化设计：将通风与空调工程与其他建 筑系统集成提高整体性能和舒适度
标准化设计：制定统一的设计标准和规范 提高工程质量和效率
挑战：技术更新 换代快需要不断 学习和掌握新技 术
千瓦时等。
计量范围：应 包括所有与通 风与空调工程 相关的项目如 设备、材料、
人工等。
计量方法：应 采用科学、合 理的计量方法 如定额法、工 程量清单法等。
计量精度：应 保证计量结果 的准确性和可 靠性避免因计 量误差导致的 工程造价偏差。
通风与空调工程计价是指对通风与空调工程进行预算和报价的过程。 包括设备采购、安装、调试、维护等各个环节的费用。 计价方式包括固定价格、成本加利润、工程量清单等。 计价依据包括设计图纸、工程量清单、合同文件等。
,
汇报人：
目录
CONTENTS
通风与空调工程计量是指对通风与空调工程进行测量和计算以确定其工程量和造价的过程。 通风与空调工程计量包括对通风与空调工程的设计、施工、验收等各个环节进行计量和计价。 通风与空调工程计量的方法包括定额计价法和工程量清单计价法等。 通风与空调工程计量的目的是为了确保工程的质量和安全提高工程的经济效益。
6.1空调工程工程量计算.
二、空调工程工程量计算 2、通风空调管道安装工程量计算规则
在计算风管长度时，应该减除的部分通风部件长度L。 1）蝶阀；L=150mm。 2）止回阀：L=300mm。 3）密闭式对开多叶调节阀：L=210mm。 4）圆形风管防火阀：L=D+240mm。 5）矩形风管防火阀：L=B+240mm。 6）密闭式斜插板阀：风管外径D
项目6 空调工程造价实训
模块一 空调工程工程量清单编制
模块一 空调工程工程量清单编制 主要内容
一、空调工程识图
二、空调工程工程量计算
三、空调工程工程量清单编制
二、空调工程工程量计算 1、通风空调设备工程量计算规则
风机安装按设计不同型号以“台”为计量单位。 整体式空调机组安装，空调器按不同重量和安装方式以“ 台”为计量单位；分段组装式空调器，按重量以“kg” 为计量单位。 风机盘管安装按安装方式不同以“台”为计量单位。 空气加热器、除尘设备按安装重量不同以“台”为计量单 位。 高、中、低效过滤器、净化工作台安装以“台”为计量单 位，风淋室安装按不同重量以“台”为计量单位。
二、空调工程工程量计算 3、通风空调管道部件安装工程量计算规则
标准部件的制作，按其成品重量以“kg”为计量单位， 根据设计型号、规格，按本册计价表附录二“国标通风部 件标准重量表”计算重量，非标准部件按图示成品重量计 算。部件的安装按图示规格尺寸(周长或直径)以“个”为 计量单位，分别执行相应计价表。 钢百叶窗及活动金属百叶风口的制作以“m2”为计量单 位，安装按规格尺寸以“个”为计量单位。 风帽筝绳制作安装按图示规格、长度，以“kg”为计量 单位。 风帽泛水制作安装按图示展开面积以“m2”为计量单位

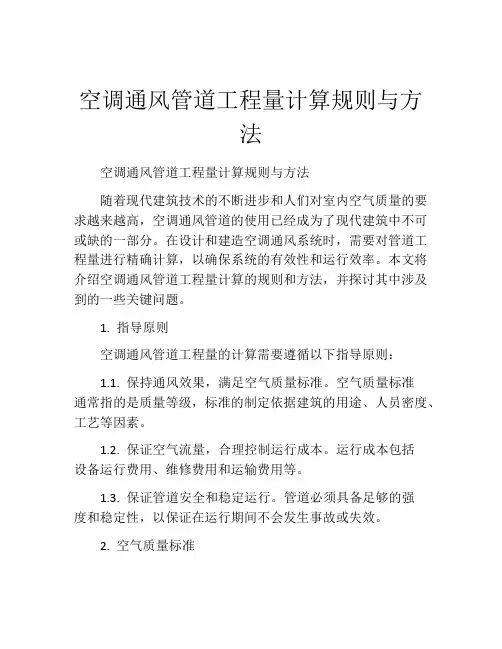

空调通风管道工程量计算规则与方法
空调通风管道工程量计算规则与方法空调通风管道工程量计算规则与方法随着现代建筑技术的不断进步和人们对室内空气质量的要求越来越高，空调通风管道的使用已经成为了现代建筑中不可或缺的一部分。
在设计和建造空调通风系统时，需要对管道工程量进行精确计算，以确保系统的有效性和运行效率。
本文将介绍空调通风管道工程量计算的规则和方法，并探讨其中涉及到的一些关键问题。
1. 指导原则空调通风管道工程量的计算需要遵循以下指导原则：1.1. 保持通风效果，满足空气质量标准。
空气质量标准通常指的是质量等级，标准的制定依据建筑的用途、人员密度、工艺等因素。
1.2. 保证空气流量，合理控制运行成本。
运行成本包括设备运行费用、维修费用和运输费用等。
1.3. 保证管道安全和稳定运行。
管道必须具备足够的强度和稳定性，以保证在运行期间不会发生事故或失效。
2. 空气质量标准在进行空调通风管道工程量计算之前，需要确定建筑的空气质量标准。
一般来说，空气质量标准是根据建筑的功能和人员密度等因素确定的。
例如，办公室采用的空气质量标准通常是二级，即每小时空气换肺次数为三次；而医院的空气质量标准通常是一级或超过一级，即每小时空气换肺次数为6-12次。
这些标准将对空调通风管道的工程量计算产生影响。
3. 管道设计要点空调通风管道设计的要点如下：3.1. 确定管道的形式。
空气可以通过矩形或圆形管道传输，因此需要根据建筑的需要或使用特点选择合适的管道。
3.2. 确定管道的尺寸。
管道的尺寸必须满足流量和空气速度的要求。
流量通常由空气质量标准和人数决定，速度通常受到管道材料和风扇的限制。
3.3. 选择管道材料。
管道材料的选择应该根据使用环境和安全要求来决定。
常见的管道材料包括铁制管道、铜管道、塑料管道等。
3.4. 排除管道内部噪音和振动。
在管道的设计过程中，需要采取一些措施来减少管道内部产生的噪音和振动，以确保正常运行。
4. 空气换肺流量计算空调通风管道的工程量计算的核心是空气换肺流量的计算。
通风、空调工程量计算
四、通风、空调工程工程量计算
5、软管（帆布接口）制作安装按图示尺寸以“m²” 为计量单位，一般用于风机进出口与风管连接处。
6、整个通风系统设计采用渐缩管均匀送风时，圆形 风管按平均直径、矩形风管按平均周长执行相应规格 项目，其人工乘以系数2.5。 例：某通风系统采用δ =2mm薄钢板圆形渐缩风管均匀 送风,风管大头直径D=880mm、小头直径D=320mm、管 长100m，计算风管安装工程量。 解：①风管平均直径D=（880+320）÷2=600mm ②计算风管安装工程量 工程量=π DL=3.14×0.6×100=188.4㎡
（6）送（出）风口——将处理后的空气均匀送入房间。 （7）吸（回、排）风口——将房间内浊气吸入回风管道，
送回空气处理室处理。 （8）管道配件（管件）——弯头、三通、四通、异径管、
法兰盘、导流片、静压箱等。 （9）管道部件——各种风口、阀、排气罩、风帽、检查
孔、测定孔和风管支、吊、托架等。
一、通风工程的分类、组成
(2)半集中式空气调节系统（也称混合式空调系 统）,除了具有集中式空调系统的特点之外，还设置 了分散在各被调房间内的二次设备,在空气进入被调 房间之前，对来自集中处理设备的空气或新鲜空气作 进一步处理。这些集中处理的设备通常有诱导式空调 器和风机盘管空调器等。
(3)局部式空气调节系统是利用成套的空调机组， 灵活而分散地布置在各被调房间内。例如我们日常所 见的窗式空调器、分体式空调器、柜式空调器等。 2、按负担室内热湿负荷所用的介质不同可分为：全 空气系统、全水系统、空气—水系统、制冷剂系统。
三、通风空调施工图识读
房修通风空调工程计算规则
2005房屋修缮工程计算规则05房修总说明一、《北京市房屋修缮工程预算定额》（以下简称本定额）包括土建结构分册，装饰装修分册，古建筑分册，暖卫分册，通风、空调分册，电气分册，电梯分册，措施费分册及材料预算价格汇总表共9个分册。
二、本定额适用于本市行政区域内的各类房屋建筑和其附属设备的修缮工程，改建工程，重新装饰装修工程，系统更新改造工程，抗震加固工程，一般单层房屋的翻建工程，古建筑修缮、复建、保护性移地迁建工程，以及随同上述各类工程施工的零星（建筑面积在300m2以内）添建、扩建工程。
不适用于建筑面积在300m2以外的新建、扩建工程和临时性的工程。
三、本定额是编制房屋修缮工程、古建筑修缮工程预算、结算、确定其工程造价的依据，是编制房屋修缮工程、古建筑修缮工程招标标底和投标报价的依据，是编制房屋修缮工程工程量清单计价的基础，亦是施工企业编制本企业定额的参考。
四、本定额的编制依据1.国家和有关部门颁布发的现行房屋修缮工程、抗震加固工程、建筑安装工程的有关法律法规、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程。
2.现行标准图集、典型设计图纸资料及各个时期有关房屋建筑的文献资料。
3.《全国统一房屋修缮工程预算定额》。
4.其他有关资料。
五、本定额是按正常的施工条件、合理的施工组织及使用标准合格的建筑材料、成品、半成品编制的。
已考虑了房屋修缮工程中普遍存在的工程规模相对较小且分散，施工现场狭小，连续作业差，室内不易全部腾空，要保护原有建筑及其周边景观环境等对施工作业不利因素的影响，除各分册另有规定外，不得因具体施工条件的差异而降低定额水平。
六、本定额是以建筑物檐高在25m以下为准编制的。
建筑物檐高超过25m时，可参考措施费分册的有关规定执行。
七、本定额是根据本市大多数施工企业管理水平并结合房屋修缮施工特点，以手工操作为主且配合相应中小型机械作业为准编制的。
八、本定额中人工消耗量的确定，人工不分等级，以综合工日的形式表现，其中包括基本工、其他工和人工幅度差，现场材料加工和材料运输等其他用工。
通风和空调工程计量和计价
通风管道主管与支管从其中心线交点处划分，以拟定中心 线长度，如下图所示：
L1
D1
主管展开面积为： S1=πD1L1
支管展开面积为： S2=πD2L2
L2 D2
斜三通
D1
主管展开面积为： S1=πD1L1
支管展开面积为 ： S2=πD2L2
L1
L2 D2
正三通
L1
L2
D1
D2
主管展开面积： S1=πD1L1，
B L—管道中心线长度
圆形异径管
D1 L
F圆 = π×（D1+D2）× L 2
D2
圆周率 管道直径
管道中心线延长米
B 矩形异经管 b
A
a
F矩 =（A+B+a+b）× L
风管宽 风管高 L—管道中心线长度
圆形管和矩形管弯头
D R
θ
A R
θ B
圆形管弯头展开面积：
F圆 =
Rπ2θD 180°
=0.05483RDθ
风管长度一律与施工图示中管线长度为准，涉及弯头、三 通、变径管、天圆地方等管件旳长度，但不得涉及部件(风管阀 门、风口、风帽、罩类、风压箱、消声器等)旳长度。直径和周 长按图示尺寸为准展开，咬扣重叠部分已涉及在定额内，不得 另行计算。 部分通风部件旳长度如下：
蝶阀：L=150mm。 止回阀：L=300mm。 密闭式对开多叶调整阀：L=210mm。 圆形风管防火阀：L=风管直径D+240mm。 矩形风管防火阀：L=风管高度B+240mm。
铝板通风管道制安：铝板圆形风管按管径×壁厚和矩形风管 按周长×壁厚，以图示面积（㎡）套用清单综合单价，其定额编 号：9-98~9-112，其中铝板为未计价材料，应另行计材料费。
通风、空调工程定额和工程量计算规则11
通风、空调工程计算规则第六册总说明一、第六册《通风、空调工程》（以下简称本定额），包括薄钢板通风管道及附件、调节阀、风口、风帽和罩类、消声装置、设备及支架、玻璃钢通风管道、复合型通风管道、地下人防通风、刷漆保温等共二十章。
二、本定额中未包括过跨风管落地支架的制作安装，若设计要求，执行第六章设备支架制作安装相应子目。
三、本定额中的操作高度（指操作物高度距楼地面的距离），均按6m 以下编制的，如超过6m 时，其超过部分的人工工日乘以系数1.15。
四、本定额的工效是按建筑物檐高25m 以下编制的，超过25m 的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）。
五、下列项目按系数分别计取：1.系统调试费按单位工程人工费的14％计取，其中人工费占70％。
2.脚手架使用费按单位工程人工费的5％计取，其中人工费占20％。
第一章：薄钢板通风管道及附件说明及工程量计算规则一、说明（一）本章说明包括：钢板通风管道、静压箱、薄钢板通风管道附件的制作与安装、通风管道检测及运输和软管接头制作与安装等7 节共144个子目。
（二）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。
对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。
（三）整个通风系统设计采用渐缩管均匀送风时，按平均直径（或大边长）执行相应定额子目，其人工工日乘以系数2.5。
（四）风管安装子目中所列的法兰垫料，是按橡胶板编制的，若与设计要求不同时可以换算，其它不变。
使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg；使用8501密封胶条时，每千克橡胶板换算为8501 密封胶条5.13m。
（五）弯头导流叶片制作安装，定额是按单叶片编制的，如采用香蕉形双叶片，其人工工日和材料用量乘以系数2.5。
（六）普通钢板风管安装（焊接），定额中不包括探伤费用。
10通风空调工程工程量计算规则
2、过滤器、洁净设备安装中所用螺栓、
垫料、密封胶是按产品随箱供应考虑的 。
30
28
2）高、中、低效过滤器以“台”为计量单位。
（三）注意事项
1、过滤器、净化工作台、风淋室均是按成品考虑。 低效过滤器指：M-A型、WL型、LWP型等系列 。 中效过滤器指：ZKL型、YB型、M型、ZX-1型等 系列。 高效过滤器指：GB型、GS型、JX-20型等系列。 净化工作台指：XHK型、BZK型、SXP型、SZP 型、SZX型、SW型、SZ型、SXZ型、TJ型、CJ 型等系列。
6
7
5、工程量计算
1）风管制作安装以施工图示风管规格按展开面 积计算，不扣除检查孔、测定孔、送风口、吸 风口等所占面积，以“m2”为计量单位。 2）风管长度一律以施工图示中心线长度为准 （主管与支管以其中心线交点划分），包括弯 头、三通、变径管、等管件的长度，但不得包 括部件（如阀门、消声器等）所占长度。直径 和周长以图示尺寸为准，咬口重叠部分已包括 在定额内，不得另行增加。
27
六、净化通风管道及部件制作安装
（一）定额项目设置 第八章净化通风管道及部件制作安装包括镀锌板净化风管 、消声静压箱、铝制孔板风口制作安装和高、中、低效过 滤器、洁净室、净化工作台、风淋室安装 （二）工程量计算规则
1、风管制作安装不分截面形状和尺寸，均以钢板 厚度编列。风管制作安装以施工图示风管规格按 展开面积计算，不扣除检查孔、测定孔、送风口 、吸风口等所占面积，以“m2”为计量单位； 其他规定同薄钢板风管。
15
二、风管阀门制作安装
（一）定额项目设置 1、第九册第二章分风管阀门制作安装和成
品安装两部分，阀门制作安装适用于空气 加热器上通阀、旁通阀、圆形瓣式启动阀 、蝶阀、风管止回阀、插板阀、三通调节 阀、对开多叶调节阀等制作安装；成品阀 安装适用于各类调节阀、防火阀、余压阀 、风阀电（气）动执行机构安装。
通风空调工程量计算规则
通风空调工程量计算规则前言通风空调系统是建筑中非常重要的一部分，对于建筑物内部的气流、温度、湿度等环境因素有着至关重要的影响。
因此，通风空调系统的工程量计算是十分必要的。
本文将介绍通风空调系统工程量计算的规则。
通风工程量计算工程量计算公式通风工程量的计算公式如下：Q=V×n其中：Q——通风工程量（m³/h）；V——房间体积（m³）；n——通风换气次数（h^-1）。
通风换气时间的计算通风换气时间是指空气在室内停留的时间，通常是以小时（h）为单位。
通风换气时间的计算方法如下：t=60/n其中：t——通风换气时间（min/h）；n——通风换气次数（h^-1）。
新风换气量的计算新风换气量是指从室外进入室内的新鲜空气量。
新风换气量的计算方法如下：Qn=Q/(1+r)其中：Qn——新风换气量（m³/h）；Q——通风工程量（m³/h）；r——室内空气再循环比例（%）。
空调工程量计算制冷负荷的计算空调制冷负荷是指空调系统需要吸收的热量，通常以千瓦（kW）为单位。
制冷负荷的计算方法如下：Q=mc×Δt其中：Q——制冷负荷（kW）；mc——房间空气的质量（kg/h）；Δt——室内外温差（℃）。
制热负荷的计算空调制热负荷是指空调系统需要输出的热量。
制热负荷的计算方法如下：Q=mc×c×Δt其中：Q——制热负荷（kW）；mc——房间空气的质量（kg/h）；Δt——室内外温差（℃）；c——空气比热（kJ/(kg·℃)）。
冷却负荷的计算空调冷却负荷是指空调系统需要冷却的热量。
冷却负荷的计算方法如下：Q=mc×hfg其中：Q——冷却负荷（kW）；mc——房间空气的质量（kg/h）；hfg——空气的相对湿度差值（kg/kg）。
以上便是通风空调工程量计算规则的。
在实际的工程中，还需结合建筑结构和环境条件等因素来确定具体的计算方法和参数值，以得出更为准确的工程量。
通风空调工程工程量清单项目及工程量计算规则
通风空调工程工程量清单项目及工程量计算规则一、通风设备安装及部件制作安装（项目编码：030901）1、空气加热器、冷却器、除尘设备（项目编码：030901001、003）工程内容包括：安装；减震台座制作安装；设备支架制作、安装；支架台座除锈、刷油。
应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。
2、通风机（项目编码：030901002）工程内容包括：安装；设备支架制作、安装；支架除锈、刷油。
应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。
3、空调器（项目编码：030901004）工程内容包括：安装；软管接口制作、安装。
应根据项目特征（形式、质量、安装位置）以“台”为计量单位，工程量按设计图示数量计算。
分段组装式以“kg”为计量单位，按设计图示质量计算。
4、风机盘管（项目编码：030901005）工程内容包括：安装；软管接口制作、安装。
设备支架制作、安装；支架除锈、刷油。
应根据项目特征（形式、安装位置；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。
5、密闭门制作安装（项目编码：030901006）工程内容包括：制作、安装；除锈、刷油。
应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。
6、挡水板制作安装（项目编码：030901007）工程内容包括：制作、安装；除锈、刷油。
应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。
7、滤水器、溢水盘制作安装；金属壳体制作安装（项目编码：030901008~009）工程内容包括：制作、安装；除锈、刷油。
应根据项目特征（特征；用途；除锈、刷油设计要求）以“kg”为计量单位，工程量按设计图示质量计算。
8、过滤器（项目编码：030901010）工程内容包括：安装；支架制作、安装；除锈、刷油。
通风空调计算规则
通风及空调设备-工程量计算规则2007年04月01日星期日 21:38工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。
(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。
(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。
(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。
(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。
(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。
(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。
(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。
(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。
(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。
(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。
2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。
包括弯头、三通、变径管、天圆地方等管件的长度。
风管展开面积不包括风管、管口重叠部分面积。
直径和周长按图注尺寸为准展开。
整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。
(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。
通风空调工程量计算方法大全
施工单位应提供完整的验收资料，包括施工图纸、设计变更、设备材料合格证、试验报告等。
06
CATALOGUE
通风空调工程维护保养指南
常见故障类型及原因分析
电气故障
电源线路短路、断路，控制元件损坏等，导 致设备无法正常运行。
机械故障
风机、压缩机等运转部件磨损、松动，引发 异常噪音和振动。
水系统故障
格。
冷却塔选型与配置
冷却塔热负荷计算
根据空调机组的制冷量、冷却水进出口温度等参数，计算冷却塔 所需处理的热负荷。
冷却塔水量计算
根据冷却塔的热负荷、冷却水进出口温度差等参数，计算冷却塔 所需的水量。
冷却塔选型
根据计算出的热负荷和水量，选择合适的冷却塔型号和规格。
水泵选型与配置
水泵扬程计算
根据空调机组和冷却塔的水压降、管道阻力等参数， 计算水泵所需的扬程。
绿色环保要求的提高
随着全球对环保意识的加强，通风空调工程将更加注重绿 色、环保、节能等方面的要求，工程量计算也需要考虑这 些因素。
多专业协同设计的需求
通风空调工程与其他专业（如建筑、结构、电气等）的协 同设计将越来越重要，工程量计算也需要适应这种多专业 协同的需求。
THANKS
感谢观看
阀门、过滤器等设备配置
根据空调系统的需要，合理配置阀门、过滤器等设备，以确保系统 的正常运行和维护。
04
CATALOGUE
通风空调工程安装费用估算
安装费用构成及影响因素
设备费用
包括通风空调设备本身的价格，如风机、空调机组、冷却塔等。
材料费用
包括风管、水管、保温材料、电线电缆等。
人工费用
安装工人的工资及附加费用。
空调通风管道工程量计算规则与方法
空调通风管道工程量计算规则与方法通风管道工程量计算规则1,薄钢板风管（1）风管按不同规格以展开面积计算，管上检查孔、测定孔、送风口、吸风口等所占面积不扣除。
（2）计算风管长度时一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度。
风管直径和周长按图注尺寸展开。
但咬口风管的接口及翻边量不得计算在展开面积内。
（3）风管导流叶片按叶片的面积计算。
（4）风管附件（除软性接头按平方米计算外），检查孔、测定孔等按不同类型、规格分别以个为单位计算。
2,不锈钢风管及铝板风管风管的计算规则同薄钢板风管，部件按设计成品重量计算。
3.塑料风管及部件（1）风管按图注不同规格以展开面积计算，检查孔、测定孔、送风口、吸风口等所占面积不扣除。
（2）计算风管长度时，一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度，风管直径和周长以图注尺寸展开。
（3）标准部件和非标准部件均按成品的重量计算。
导流叶片计算：导流叶片的作用：是将从空气调节主机压出通过交换的冷气，顺着风管从风口排除，达到调节室内空气的目的。
当冷气通过风管弯头处时，如果不对其进行导流，必然会产生涡流影响冷气传导！因此风管弯头处必须安装导流叶片！往往有一些年轻筒子们忽视导流叶片计算，要么就过估很不准确。
我提供列表计算如下：风管导流叶片长边确定片数表：风管导流叶片长边确定片数表：1、根据风管长边规格尺寸选择相对应导流叶片的片数。
2、根据风管短边规格尺寸选择相对应导流叶片单片面积数×根据长边尺寸已选定的导流叶片片数=该规格的风管导流叶片总面积。
验收规范中规定当平面宽度大于或等于500mm时都应当设置导流叶片，那么以上两种情况都应计算导流叶片的工程量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道的制作安装各种风管及风管上的附件制作安装工程量计算规则为：(1)制作安装工程量均按施工图示的不同规格，以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。
矩形风管面积F=XL圆形风管面积F=πDL(2)计算风管长度时，一律按施工图示中心线，主管与支管按两中心线交点划分，三通、弯头、变径管、天圆地方等管件包括在内，但不含部件长度。
直径和周长以图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。
(3)风管导流叶片制作安装按图示叶片面积计算。
(4)设计采用渐缩管均匀送风的系统，圆形风管以平均直径、矩形风管以平均周长计算。
(5)塑料风管、复合材料风管制作安装定额所列直径为内径，周长为内周长。
(6)柔性软风管安装按图示管道中心线长度以“米”为计量单位，柔性软风管阀门安装以“个”为计量单位。
(7)软管（帆布接口）制作安装，按图示尺寸以“平方米”为计量单位。
(8)风管检查孔重量按本定额附录二“国标通风部件标准重量表”计算。
(9)风管测定孔制作安装，按其型号以“个”为计量单位。
(10)钢板通风管道、净化通风管道、玻璃钢通风管道、复合材料风管的制作安装中已包括法兰、加固框和吊托架，不得另行计算。
(11)不锈钢通风管道、铝板通风管道的制作安装中不包括法兰和吊托架，可按相应定额以“千克”为计量单位另行计算。
(12)塑料通风管制作安装不包括吊托架，可按相应定额以“千克”为计量单位计算。
调节阀、风口、百叶窗、风帽、罩类、消声器、过滤器、电加热器、风机减震台座等各类通风、空调部件的制作安装工程量计算规则为：(1)标准部件的制作，按其成品重量以“千克”为计量单位，根据设计型号、规格，按本册定额附录二“国标通风部件标准重量表”计算重量，非标准部件按图示成品重量计算。
部件安装按图示规格尺寸（周长或直径）以“个”为计量单位，分别执行相应定额。
(2)钢百叶窗及活动金属百叶风口的制作以“平方米”为计量单位，安装按规格以“个”为计量单位。
①百叶风口的安装子目适用于带调节板活动百叶风口、单层百叶风口、双层百叶风口、三层百叶风口、连动百叶风口、135型（单层、双层及带导流叶片）百叶风口、活动金属百叶风口等。
②散流器安装子目适用于圆形直片散流器、方形散流器、流线型散流器。
③送吸风口安装子目适用于单面送吸风口、双面送吸风口。
铝合金或其他材料制作的风口安装也套用本章有关子目。
④成品风口安装以风口周长计算，执行定额相应子目。
成品钢百叶窗安装，以百叶窗框面积套用相应子目。
(3)风帽筝绳制作安装，按其图示规格、长度，以“千克”为计量单位计算工程量。
(4)风帽泛水制作安装，按其图示展开面积尺寸，以“平方米”为计量单位计算工程量。
(5)挡水板制作安装工程量按空调器断面面积计算。
(6)空调空气处理室上的钢密闭门的制作安装工程量，以“个”为计量单位计算。
(1)风机安装按不同型号以“台”为计量单位计算工程量。
(2)整体式空调机组、空调器按其不同重量和安装方式以“台”为计量单位计算其安装工程量；分段组装式空调器按重量计算其安装工程量。
(3)风机盘管安装，按其安装方式不同以“台”为单位计算工程量。
(4)空气加热器、除尘设备安装，按不同重量以“台”为计量单位计算工程量。
(5)设备支架的制作安装工程量，依据图纸按重量计算，执行第三册《静置设备与工艺金属结构制作安装工程》定额相应项目和工程量计算规则。
(6)电加热器外壳制作安装工程量，按图示尺寸以“千克”为计量单位。
(7)风机减震台座制作安装执行设备支架定额，定额内不包括减震器，应按设计规定另行计算。
(8)高、中、低效过滤器、净化工作台安装以“台”为单位计算工程量，风淋室安装按不同重量以“台”为单位计算工程量。
(9)洁净室安装工程量按重量计算。
通风空调安装工程预算定额现行全国统一安装工程预算定额第九册《通风空调工程》由总说明、册说明、章节说明、定额项目表、附录等组成。
(1)总说明（略）。
(2)册说明阐明本定额适用范围、编制依据、取费规定、施工方法、施工条件、计算方法及定额中未完全包括的内容。
(3)章节说明主要说明分项工程所包括的主要项目和工作内容，编制中的有关规定和工程量计算规则。
(4)定额项目表定额项目表是本定额的主要内容，共14章362个子目，由定额名称、定额编号、计量单位、子项目名称及要求、综合人工消耗及单价、各类材料消耗及单价（不包括主材单价）、各类机械消耗及单价、基价及汇总价，如表5.4所示(详见P157)。
(5)附录附录主要是与通风空调工程定额项目表有关的数据和资料，具体内容有：附录一：主要材料损耗率表。
包括：①风管、部件板材损耗率表；②型钢及其他材料损耗率表。
附录二：国标通风部件标准重量表。
包括送（回）风口、阀门、排（吸）气罩、风帽、消声器等。
附录三：除尘设备重量表。
套用定额时应注意的有关规定(1)本定额适用于海拔高程2000m以下、地震烈度7度以下的地区。
(2)本定额规定的正常施工条件①设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，并附合格证书和试验报告；②安装工程和土建工程之间的交叉作业正常；③安装地点、建筑物、设备基础、预留孔洞等符合安装要求；④水、电供应均满足安装施工正常使用要求；⑤正常的气候、地理条件和施工环境。
(3)关于水平和垂直运输①设备：包括自安装现场指定堆放地点运至安装地点的水平和垂直运输。
②材料、成品、半成品：包括自施工单位现场仓库或现场指定堆放地点运至安装地点的水平和垂直运输。
③垂直运输基准面：室内以室内地平面为基准面，室外以安装现场地平面为基准面。
(4)通风空调安装工程预算定额中有关系数调整的规定①各类通风管道，若整个通风系统设计采用渐缩管均匀送风者，执行相应规格项目，其人工乘以系数2.5。
②如制作空气幕送风管时，按矩形风管平均周长套用相应风管规格项目，其人工不变。
③玻璃挡水板套用钢板挡水板相应项目，其材料、机械均乘以系数0.45，人工不变。
④保温钢板密闭门套用钢板密闭门项目，其材料乘以系数0.5，机械乘以系数0.45，人工不变。
⑤风管及部件项目中，型钢未包括镀锌费，如设计要求镀锌时，另加镀锌费。
⑥不锈钢风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。
⑦铝板风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.154，材料乘以系数0.852，机械乘以系数9.242。
(5)通风空调安装工程预算定额中几项计费的规定①脚手架搭拆费按人工费的3%计算，其中人工工资占25%。
②高度在六层或20m以上的工业与民用建筑通风空调新建和扩建工程应增加高度建筑增加费。
④系统调整费按系统工程人工费的13%计算，其人工工资占25%。
⑤安装与生产同时进行增加的费用，按人工费的10%计算。
⑥在有害身体健康的环境中施工增加的费用，按人工费的10%计算。
(6)通风空调安装工程定额中关于互相执行的规定①风管导流叶片不分单叶片和香蕉形双叶片均使用同一项目。
②罩类制作安装基价中，项目中不包括的排气罩可执行近似的项目。
③清洗槽、浸油槽、晾干架、LWP滤尘器支架制作安装执行设备支架项目。
④风机减震台使用设备支架项目，定额中不包括减震器用量，应根据设计图纸按实重计算。
⑤通风机安装项目内包括电动机安装，其安装形式包括A、B、C或D型，也适用不锈钢和塑料风机的安装。
⑥诱导器安装执行风机盘管安装项目。
⑦风机盘管的配管执行第八册《给排水、采暖、燃气工程》相关项目。
⑧净化通风管道及部件制作安装基价，圆形风管执行矩形风管有关项目。
⑨过滤器安装项目中包括试装，如设计不要求试装者，其人工、材料、机械不变。
⑩洁净室安装以重量计算，执行第八章分段组装成空调器安装子目。
(7)通风空调安装工程预算定额中关于换算的规定①镀锌薄钢板风管子目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变。
②薄钢板风管子目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。
③软管接头使用人造革而不使用帆布者可以换算。
④项目中的法兰垫料，如设计要求使用材料品种不同者可以换算，但人工不变。
⑤通风空调设备安装项目的定额不包括设备费和应配备的地脚螺栓价值。
⑥净化风管项目中的板材，如设计厚度不同者可以换算，人工和机械不变。
⑦铝板通风管项目中的板材，如设计要求厚度不同者可以换算，人工、机械不变。
⑧塑料通风管制作安装项目中的主体板材，如设计要求厚度不同者可以换算，人工、机械不变。
⑨不锈钢风管项目中的板材，如设计要求厚度不同者可以换算，人工、机械不变。
⑩不锈钢矩形风管执行本定额第九册第十章圆形风管项目。
矩形风管按流速当量直径d当=2ab/(a+b)（式中a、b为矩形风管边长）计算出矩形风管当量直径d当，套用定额圆形风管相应子目。
【例5.1】求不锈钢矩形风管630mm×400mm当量直径d当，并说明应套用的定额子目。
【解】d当=2ab/(a+b)=2×630×400/(630+400)=4893mm套用9—264不锈钢圆形风管直径560以下的相应子目。
(11)风管涂密封胶是按全部口缝外表面涂抹考虑的,如设计要求口缝不涂抹而只在法兰处涂抹者,每10m2风管应减去密封胶1.5kg，人工0.57工日。
(12)玻璃钢风管及管件按计算工程量加损耗外加工订做，其价值按实际价格;风管修补由加工单位负责,其费用按实际价格发生,计算在主材费内。
(13)玻璃钢通风管道及部件安装项目未考虑预留铁件的制作和埋设,如果设计要求用膨胀螺栓安装吊托支架者，膨胀螺栓可按实际调整，其余不变。
(8)各类风管管件和支架含量的处理①薄钢板通风管道和净化风管道制作安装项目中,包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工，但不包括过跨风管落地支架，落地支架执行设备支架项目。
②不锈钢通风管道和铝板通风管道制作安装项目中不包括法兰和吊托支架，法兰和吊托支架可按相应定额以“千克”为计量单位另行计算。
③塑料通风管道制作安装不包括吊托支架，吊托支架按相应定额以“千克”为计量单位另行计算。
(9)塑料通风管道胎具材料摊销费的计算方法塑料风管管件制作的胎具材料摊销材料费未包括在定额内，应按以下规定另行计算：①风管工程量在30 m2以上的，每10 m2风管的胎具摊销，木材为0.06 m3,按地区预算价格计算胎具材料摊销费；②风管工程量在30 m2以下的，每10 m2风管的胎具摊销，木材为0.09m3,按地区预算价格计算胎具材料摊销费。
(10)其他注意事项①本定额附录一“主要材料损耗率表”的使用②本定额附录二“国标通风部件标准重量表”的使用a 按施工图标注的部件名称、型号、规格查附录重量表（kg/个）；b 按该部件的重量乘以施工图中该部件的个数，等于该部件的总重量；c 以该部件的总重量作为工程量，按单个重量套用相应的部件制作安装定额。
