信号调理电路说明
信号调理电路工作原理
信号调理电路工作原理信号调理电路工作原理信号调理电路是一种用于优化和改善信号质量的电路，它在电子设备中起到至关重要的作用。
在本文中，我们将深入探讨信号调理电路的工作原理。
什么是信号调理电路？信号调理电路是一种用于处理传感器信号、放大信号、滤波信号等的电路。
它可以帮助我们从原始信号中提取所需的信息，并减少噪音和失真。
信号调理电路的组成信号调理电路由多个组件组成，包括：1.放大器：用于放大输入信号的电压或电流。
放大器可以增加信号的幅度，提高信噪比。
2.滤波器：用于去除信号中的杂散噪声和不必要的频率成分。
滤波器根据信号频率特性，通过滤波器形成期望的输出信号。
3.转换器：用于将输入信号从一种形式转换为另一种形式，例如模数转换器将模拟信号转换为数字信号，或者数字模数转换器将数字信号转换为模拟信号。
4.压缩器：用于压缩信号的动态范围，以适应特定应用的需求。
压缩器能够对信号进行动态范围的调整，使得信号在不同场景下得到最佳的表现。
5.校准电路：用于调整和校准传感器输出的电路。
校准电路能够对传感器输出的信号进行校准，以保证准确性和可靠性。
信号调理电路的工作原理信号调理电路的工作原理主要包括以下几个步骤：1.采集信号：首先，信号调理电路会采集传感器或其他信号源发出的原始信号。
这个原始信号可能被噪音、失真等干扰所影响。
2.放大信号：接下来，信号调理电路会使用放大器放大输入信号的幅度。
这样做可以增加信号的强度，提高信噪比，并将信号范围调整到合适的水平。
3.滤波信号：信号调理电路还会使用滤波器来滤除干扰信号和不必要的频率成分。
这可以帮助提取我们所需的特定信号，并减少对后续处理环节的影响。
4.转换信号：根据应用需求，信号调理电路可能会将信号从一种形式转换为另一种形式。
例如，模数转换器可以将模拟信号转换为数字信号，以便进行后续数字处理。
5.压缩信号：如果信号的动态范围太大，信号调理电路可能会使用压缩器来压缩信号的幅度范围。
这样可以确保信号在不同场景下得到适当的展示和处理。

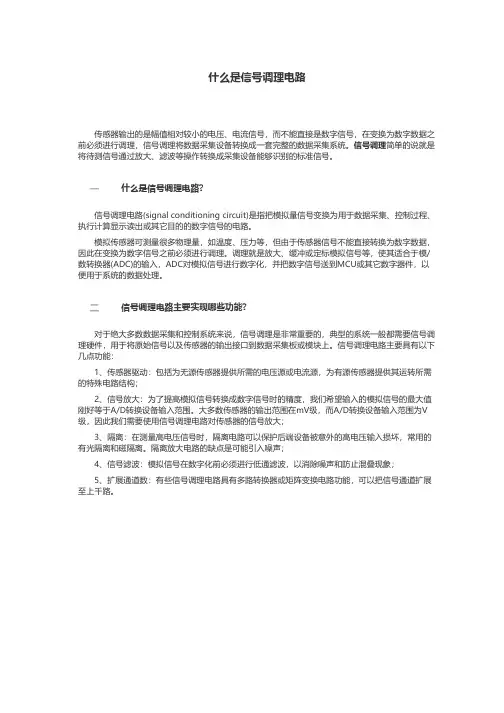

什么是信号调理电路
一二什么是信号调理电路 传感器输出的是幅值相对较小的电压、电流信号，而不能直接是数字信号，在变换为数字数据之前必须进行调理，信号调理将数据采集设备转换成一套完整的数据采集系统。
信号调理简单的说就是将待测信号通过放大、滤波等操作转换成采集设备能够识别的标准信号。
什么是信号调理电路? 信号调理电路(signal conditioning circuit)是指把模拟量信号变换为用于数据采集、控制过程、执行计算显示读出或其它目的的数字信号的电路。
模拟传感器可测量很多物理量，如温度、压力等，但由于传感器信号不能直接转换为数字数据，因此在变换为数字信号之前必须进行调理。
调理就是放大、缓冲或定标模拟信号等，使其适合于模/数转换器(ADC)的输入，ADC对模拟信号进行数字化，并把数字信号送到MCU或其它数字器件，以便用于系统的数据处理。
信号调理电路主要实现哪些功能? 对于绝大多数数据采集和控制系统来说，信号调理是非常重要的，典型的系统一般都需要信号调理硬件，用于将原始信号以及传感器的输出接口到数据采集板或模块上。
信号调理电路主要具有以下几点功能： 1、传感器驱动：包括为无源传感器提供所需的电压源或电流源，为有源传感器提供其运转所需的特殊电路结构； 2、信号放大：为了提高模拟信号转换成数字信号时的精度，我们希望输入的模拟信号的最大值刚好等于A/D转换设备输入范围。
大多数传感器的输出范围在mV级，而A/D转换设备输入范围为V 级，因此我们需要使用信号调理电路对传感器的信号放大； 3、隔离：在测量高电压信号时，隔离电路可以保护后端设备被意外的高电压输入损坏，常用的有光隔离和磁隔离。
隔离放大电路的缺点是可能引入噪声； 4、信号滤波：模拟信号在数字化前必须进行低通滤波，以消除噪声和防止混叠现象； 5、扩展通道数：有些信号调理电路具有多路转换器或矩阵变换电路功能，可以把信号通道扩展至上千路。
什么是信号调理电路它在仪器仪表中的应用有哪些
什么是信号调理电路它在仪器仪表中的应用有哪些信号调理电路是指将待测信号进行放大、滤波、调节等处理，并将其转换为适合模拟或数字处理的形式的电路。
在仪器仪表中，信号调理电路起着至关重要的作用，可以有效地提取和处理信号，确保测量结果的准确性和可靠性。
本文将从信号调理电路的定义、原理、分类和在仪器仪表中的应用等方面进行探讨。
一、信号调理电路的定义信号调理电路是一种专门用于放大、滤波、调节信号的电路。
它可以对原始信号进行采样、放大、滤波、线性化等处理，以使信号具备更好的稳定性、准确性和可靠性。
二、信号调理电路的原理信号调理电路的原理基于电子元器件的特性和电路设计的原则。
其中，放大电路利用放大器放大信号的幅值，使得信号能够足够强大以便于后续处理；滤波电路通过选择性地通过或阻断不同频率的信号，去除噪声和无用的信号成分；调节电路通过改变电压、电流或其他信号的特性，使得信号适应处理的要求。
这些原理的综合运用，能够有效地处理各种类型的信号。
三、信号调理电路的分类根据信号的性质和处理要求，信号调理电路可分为放大电路、滤波电路和调节电路等多种类型。
1. 放大电路：放大电路主要用于增加信号的幅值，使得信号能够达到合适的水平以便于后续处理。
常见的放大电路包括电压放大电路、电流放大电路和功率放大电路等。
2. 滤波电路：滤波电路用于去除信号中的噪声和无用成分，以保留所需的信号。
根据滤波特性的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
3. 调节电路：调节电路根据需要改变信号的某些特性，例如调节电压、频率、相位等。
它可以用于校准、线性化和调整信号的参数等。
四、信号调理电路在仪器仪表中的应用信号调理电路广泛应用于各种仪器仪表中，以提高测量系统的性能并满足特定的应用要求。
以下列举几个典型的应用案例：1. 传感器信号调理：传感器常常输出微弱的信号，容易受到噪声和干扰的影响。
通过对传感器信号进行放大、滤波和线性化等处理，可以提高信号质量，减小误差并增强测量系统的稳定性。
信号调理电路.
V IN -
+
R2
A1
-
放大
输入 信号
RG (外接)
R 1
的差
R 1
值
RS
(外接)
A3
V O UT
负载
R2
RS
A2
V IN+
外接地
(a) 经典的前置放大器
电路结构： 对称输入级，由运放A1、A2组成 差动输出级，由运放A3组成
对称输入级对共模干扰信号具有很强的抑制能力 差动输出级将电路双端输入方式变换成单端对地输出方式
理想运放分析要点: 假设运放为理想运放，输入阻抗无穷大、开环放大倍数为无穷 大、输出阻抗为零，不计偏置电流和失调电压。
（1）虚断 （2）虚短 测量常用运放：
OPO7 uA741 LM324 LM358 等
放大电路关键器件-运算放大器
实际运放的设计指标考虑: (1) 输入失调电压 (2) 输入偏置电流
四. 隔离放大器
隔离放大电路定义 隔离放大电路的输入、输出和电源电路之间没
有直接的电路耦合，即信号在传输过程中没有公共 的接地端。
隔离放大器的应用于场合
隔离放大电路主要用于便携式测量仪器和某些测控系 统（如生物医学人体测量、自动化试验设备、工业过程控 制系统等）中，能在噪声环境下以高阻抗、高共模抑制能 力传送信号。它对消除来自大地回路的各种干扰和噪声具 有积极的作用。
C1：隔直电容 R3 ：C1的放电回路
R2
R1 ui N1
R3
(3) 交流电压跟随电路
R2
同相放大电路的特例
为减小失调电流，R3= R2
ui C1
-∞ +
uo
+ N1
信号调理电路
Vo AVi A(V+ - V- )
3
Vi V2
Vo
A：放大倍数
理 想 运 •高增益 A很大，1000倍以上 放 •高输入电阻 r 很大，兆欧以上 i 的 特 •低输出电阻 ro很小，可以忽略 点
运算法则：1、U 4、 ro
同相 输入端
A→∞
v2 - v1
ri→∞ 故： I 0 i ro→0
运算放大器
• 运算放大器是信号调理电路的常用器件，掌 握运算放大器的特性及其工作方式，对于掌 握信号调理电路的工作原理非常重要。
• 运算放大器是一个集成电路芯片，将其连接
成不同的工作方式，便可实现多种数学运算 故称为运算放大器，简称运放。
运算放大器
E+
电路符号
+Vcc uN uP
-
uo
+
-Vcc
R2
运算放大器总结
工作方式
R1 10k
i -
R2 100k +10V
i1
R2
ui
R3 10k
a
uib
uo
-10V
R1 R3 i2 R4 +
+
uia
uo
单端输入方式
一端接输入信号，而另 一端接地（或通过电阻 接地） 同相输入 反相输入
差动输入方式（双端输入）
输入信号uib和uia同时加在 同相端和反相端
ui uib - uia
运算放大器总结
工作方式
+10V
i R2 100k R1 10k +10V -
ui
Vr
+
uo
ui
R3 10k
【学习】第五章信号调理电路
一般采用音频交流电压（5～10kHZ）作为电桥电源。 这时，电桥输出将为调制波，外界工频干扰不易从线路 中引入，并且后接交流放大电路简单无零漂。
采用交流电桥时，必须注意影响测量误差的一些因素。
如：电桥中元件之间的互感影响；无感电阻的残余阻抗； 邻近交流电路对电桥的感应作用；泄漏电阻以及元件之间、 元件与地之间的分布电容等。
整理课件
33
整理课件
34
§2 调频与解调
（1）调频
调频（频率调制）是利用信号电 压的幅值控制一个振荡器，振荡 器输出的是等幅波，但其振荡频 率偏移量和信号电压成正比。
当信号电压为零时，调频波的频率等于中心频率（载波频 率）；信号电压为正值时频率提高，负值时则降低。所以调 频波是随信号而变化的疏密不等的等幅波。
-fm
fm
－f0
f0
时域分析
频域分析
由脉冲函数的卷积性质知：一个函数与单位脉冲函数卷积的结
果，就是将其以坐标原点为中心的频谱平移到该脉冲函数处。
即调制后的结果就相当于把原信号的频谱图形由原点平移至
载波频率 f 0 处，幅值减半。
整理课件
24
从调幅原理看，载波频率 f 0 必须高于原 信号中的最高频率 f m 才能使已调波仍 保持原信号的频谱图形，不致重叠。
整理课件
27
g(t)1 2x(t)1 2x(t)co4sf0t
据傅里叶变换性质可得：
G (f) 1 2X (f) 1 4X (f 2 f0 ) 1 4X (f 2 f0 )
若用一个低通滤波器滤去中心
频率为 2 f 0 的高频成分，那
么将可以复现原信号的频谱 （幅值减小为一半），若用放 大处理来补偿幅值减小，可得 到原调制信号。
信号调理电路基础知识教案
信号调理电路基础知识教案一、引言本教案旨在介绍信号调理电路的基础知识。
信号调理电路是一种用于加工、放大和滤波传感器或传输线上的信号的电路。
它起着将原始信号转换为更易处理、更适合输入到数据采集、控制或通信系统的形式的作用。
本教案将重点介绍信号调理电路的基本概念、常见的调理电路类型以及它们在不同领域的应用。
二、信号调理电路的概述1. 信号调理电路的定义信号调理电路是一种电路系统，通过它可以对原始信号进行放大、过滤、线性化、增益控制等处理，以便满足特定的应用需求。
2. 信号调理电路的作用信号调理电路在信号处理系统中起着重要作用，它能够提高信号质量、抑制噪声、调整信号幅度和频率等，使得信号更适合被后续的数据采集、控制或通信系统使用。
三、常见的信号调理电路类型及其原理1. 放大电路放大电路是信号调理电路中最常见的类型之一，它可以将传感器输出的微弱信号放大到适合后续电路处理的级别。
常见的放大电路包括运算放大器放大电路、差分放大电路等。
2. 滤波电路滤波电路用于去除原始信号中带有的不需要的频率成分，例如高频噪声或低频干扰等。
常见的滤波电路包括低通滤波器、高通滤波器、带通滤波器等。
3. 线性化电路线性化电路用于将非线性传感器输出的信号进行线性化处理，使得输出信号与输入量之间满足线性关系。
例如，使用二次特性校正电路可以将非线性传感器输出的信号近似线性化。
4. 增益控制电路增益控制电路用于调整信号的幅度，以适应不同的应用需求。
通过增益控制电路可以灵活地调节信号的大小，以满足后续电路的输入要求。
四、信号调理电路的应用案例1. 工业控制系统中的应用信号调理电路在工业控制系统中广泛应用。
例如，在温度控制系统中，信号调理电路可以将传感器输出的温度信号放大并线性化，以便送入后续的控制器进行控制。
2. 医疗仪器中的应用在医疗仪器中，信号调理电路可以用于放大、滤波和线性化生理信号，如心电图、血压信号等，以便医生进行诊断和治疗。
3. 通信系统中的应用信号调理电路在通信系统中起到重要作用。
11.02 二、信号调理电路
二、信号调理电路 有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
定频调幅式测量电路 R
振荡器
（稳频稳幅） LUFra bibliotekC二、信号调理电路 变频调幅式测量电路
检
电容三点 式振荡器
波 器
滤 波 器
射 极 跟 随
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
二、信号调理电路 调频式测量电路
L
C 高频
振荡器
e
鉴频器
z 以LC振荡回路的谐振频率作为输出量。 z 鉴频器将调频信号转换为电压信号输出。
二、信号调理电路 定频调幅式测量电路
振荡器
R
（稳频稳幅）
L
放大器 C
检波器
滤波器
z 涡流传感器线圈与电容并联组成LC并联谐振回路，由 恒流源石英晶体振荡器供电。
信号调理电路
信号调理电路信号调理电路就是信号处理电路，把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或其他目的的数字信号。
是指利用内部的电路，如滤波器、转换器、放大器等来改变输入的讯号类型并输出。
在实际应用中工业信号有些是高压，过流，浪涌等，不能被系统正确识别，必须调整理清。
信号调理电路原理信号调理电路往往是把来自传感器的模拟信号变换为用于数据采集、控制过程、执行计算显示读出和其他目的的数字信号。
模拟传感器可测量很多物理量，如温度、压力、力、流量、运动、位置、PH、光强等。
但是传感器信号不能直接转换为数字数据，因为传感器输出是相当小的电压、电流或变化，因此，在变换为数字数据之前必须进行调理。
调理就是放大，缓冲或定标模拟信号，使其适合于模/数转换器（ADC）的输入。
然后，ADC对模拟信号进行数字化，并把数字信号送到微控制器或其他数字器件，以便用于系统的数据处理。
信号调理电路技术1.放大放大器提高输入信号电平以更好地匹配模拟－数字转换器（ADC）的范围，从而提高测量精度和灵敏度。
此外，使用放置在更接近信号源或转换器的外部信号调理装置，可以通过在信号被环境噪声影响之前提高信号电平来提高测量的信号－噪声比。
2.衰减衰减，即与放大相反的过程，在电压（即将被数字化的）超过数字化仪输入范围时是十分必要的。
这种形式的信号调理降低了输入信号的幅度，从而经调理的信号处于ADC范围之内。
衰减对于测量高电压是十分必要的。
3.隔离隔离的信号调理设备通过使用变压器、光或电容性的耦合技术，无需物理连接即可将信号从它的源传输至测量设备。
除了切断接地回路之外，隔离也阻隔了高电压浪涌以及较高的共模电压，从而既保护了操作人员也保护了昂贵的测量设备。
4.多路复用通过多路复用技术，一个测量系统可以不间断地将多路信号传输至一个单一的数字化仪，从而提供了一种节省成本的方式来极大地扩大系统通道数量。
多路复用对于任何高通道数的应用是十分必要的。
5.过滤滤波器在一定的频率范围内去处不希望的噪声。
电子电路设计中常见的信号调理电路与技巧
电子电路设计中常见的信号调理电路与技巧电子电路设计中的信号调理电路与技巧一、引言- 介绍电子电路设计中信号调理的重要性和应用场景二、信号调理的基本概念- 解释信号调理的定义和意义- 介绍信号调理的主要任务：增强信号、滤除噪声、调整信号幅度和频率等三、常见信号调理电路1. 放大器电路- 介绍放大器电路在信号调理中的作用和功能- 详细介绍常见的放大器类型：运放放大器、功放、差分放大器等- 分别解释每种放大器的原理和特点2. 滤波器电路- 介绍滤波器电路在信号调理中的作用和功能- 详细介绍常见的滤波器类型：低通滤波器、高通滤波器、带通滤波器和带阻滤波器等- 分别解释每种滤波器的原理和适用范围3. 限幅电路- 介绍限幅电路在信号调理中的作用和功能- 详细介绍常见的限幅电路类型：正向限幅电路和反向限幅电路等- 分别解释每种限幅电路的原理和应用场景4. 整形电路- 介绍整形电路在信号调理中的作用和功能- 详细介绍常见的整形电路类型：整流电路、斜波整形电路和曲线整形电路等- 分别解释每种整形电路的原理和应用场景5. 转换电路- 介绍转换电路在信号调理中的作用和功能- 详细介绍常见的转换电路类型：模数转换电路和数模转换电路等- 分别解释每种转换电路的原理和适用范围四、信号调理的技巧与注意事项1. 电源和接地- 解释良好的电源和接地是信号调理电路中的基础- 建议选用稳定和低噪声的电源，在接地设计中注意减小回路干扰2. 信号线路的布线与屏蔽- 强调信号线路的合理布线与屏蔽设计对于降低噪声的重要性- 提供合适的线路长度和屏蔽材料选择的建议3. 阻抗匹配与匹配网络- 解释阻抗匹配的基本概念和目的- 介绍常见的匹配网络类型：L型网络、T型网络和π型网络等- 提供阻抗匹配和匹配网络设计的技巧和注意事项4. 噪声抑制与滤除- 介绍在信号调理中常见的噪声类型和来源- 提供一些噪声抑制和滤除的技巧和方法，如信号平均、降噪滤波器和隔离放大器等五、实际应用案例分析- 提供一些实际应用案例，如音频放大器、调制解调器和传感器信号调理电路等- 分析每个案例中的信号调理需求和采用的电路设计及技巧六、结论- 总结信号调理电路设计中的主要内容和技巧- 强调信号调理在电子电路设计中的重要性和实际应用价值。
信号调理电路
与传统无线电不同，软件无线电要求尽可能地以数字形式处理无线信号，因此必须将A/D和D/A转换器尽可 能地向天线端推移，这就对A/D和D/A转换器的性能提出了更高的要求。主要体现在两个方面。
（1）采样速率。依据采样定理，A/D转换器的抽样频率fs应大于2Wa（Wa为被采样信号的带宽）。在实际中， 由于A/D转换器件的非线性、量化噪声、失真及接收机噪声等因素的影响，一般选取fs>2.5Wa。
（2）分辨率。采样值的位数的选取需要满足一定的动态范围及数字部分处理精度的要求，一般分辨率80dB 的动态范围要求下不能低于12位。
谢谢观看
信号调理电路
把模拟信号变换为用于数据采集、控制过程、执行计算显示读出或 其他目的的数字信号的电路
01 简介
目录
02 信号调理
03 调理技术组成
04 信号滤波
05 信号隔离
06 模数转换
基本信息
信号调理电路（signal conditioning circuit）是指把模拟信号变换为用于数据采集、控制过程、执行计 算显示读出或其他目的的数字信号的电路。
信号调理电路工作原理
信号调理电路工作原理一、引言信号调理电路是指对输入信号进行处理和调整，使其能够适应后续电路的工作要求。
它是电子系统中非常重要的一部分，能够对信号进行放大、滤波、增益控制等操作，以保证信号在传输过程中的稳定性和准确性。
本文将从信号调理电路的基本原理、常见的调理方法以及应用案例等方面进行介绍。
二、信号调理电路的基本原理信号调理电路的基本原理是通过对输入信号进行各种操作，以使得信号能够适应后续电路的工作要求。
其核心思想是根据输入信号的特点和要求，选择合适的电路结构和参数，对信号进行放大、滤波、增益控制等处理，以达到信号传输的目的。
三、常见的信号调理方法1. 放大放大是信号调理电路中最常见的操作之一。
通过放大电路，可以将输入信号的幅度增大，以增强信号的强度和稳定性。
常见的放大电路有运算放大器、差分放大器等。
2. 滤波滤波是对信号进行频率选择性处理的方法。
通过滤波电路，可以去除输入信号中的杂波和干扰信号，保留需要的有效信号。
常见的滤波电路有低通滤波器、高通滤波器、带通滤波器等。
3. 增益控制增益控制是调节信号放大倍数的方法。
通过增益控制电路，可以根据需要调整信号的放大倍数，以满足不同信号传输要求。
常见的增益控制电路有可变增益放大器、自动增益控制器等。
4. 去噪去噪是对输入信号中的噪声进行消除或减弱的方法。
通过去噪电路，可以提高信号的信噪比，使得信号更加清晰和可靠。
常见的去噪电路有降噪滤波器、自适应滤波器等。
四、信号调理电路的应用案例1. 传感器信号调理在传感器应用中，信号调理电路起到了至关重要的作用。
传感器常常输出微弱的信号，需要通过信号调理电路进行放大和滤波，以提高信号的可靠性和准确性。
2. 通信系统中的信号调理在通信系统中，信号调理电路用于对输入信号进行放大、滤波和增益控制等处理。
通过信号调理电路，可以保证信号在传输过程中的稳定性和完整性，提高通信质量。
3. 生物医学信号调理生物医学领域中的信号调理电路常常用于对生物信号进行处理和分析。
信号调理电路参数、adc采集频率、位数等参数。
信号调理电路参数、ADC采集频率、位数等参数在数字信号处理中扮演着重要的角色，对于数字信号的准确采集和处理起着至关重要的作用。
在本文中，我将从简到繁，由浅入深地探讨这些参数对数字信号处理的影响，帮助您更深入地理解这一主题。
一、信号调理电路参数1. 信号调理电路的增益信号调理电路中的增益是指输入信号与输出信号之间的比值。
增益的大小直接影响着信号的灵敏度和分辨率。
当增益过大时，会导致信号失真，影响ADC采集的准确性；而增益过小则会导致信号被噪音淹没，使得信噪比过低。
在设计信号调理电路时，需要根据具体的应用场景来合理设定增益。
2. 滤波器的设计滤波器在信号调理电路中起着关键作用，能够滤除掉频谱中不需要的成分，提高信号的质量。
根据信号的特点，可以选择不同类型的滤波器，如低通滤波器、高通滤波器等，来达到所需的信号处理效果。
3. 输入输出阻抗匹配为了最大限度地减小信号源和信号采集器之间的失配带来的误差和失真，需要在信号调理电路中进行输入输出阻抗的匹配。
这样可以有效地提高信号的传输效率，并减小信号的失真程度。
二、ADC采集频率1. 采样定理根据采样定理，信号的采样频率至少要是信号本身最高频率的两倍，才能够准确地还原原始信号。
在确定ADC的采集频率时，需要考虑被采集信号的频率范围，以及信号中所包含的有效信息。
2. 信号失真当采集频率过低时，会导致信号失真，从而影响信号的准确性。
需要根据具体应用需求来合理地设置ADC的采集频率，以充分保留信号的信息。
三、位数1. 位数与分辨率ADC的位数决定了其分辨率，位数越高，分辨率越高，可以更精细地表示被采集信号的大小。
在应用中，需要根据被采集信号的范围和精度要求来选择合适的位数。
2. 位数与存储空间位数的增加会导致采集数据的存储空间增大，因此需要在存储介质有限的情况下，权衡位数和存储空间之间的关系，以确保数据能够被有效地存储和处理。
总结回顾：在数字信号处理中，信号调理电路参数、ADC采集频率、位数等参数的合理设置对于数字信号的准确采集和处理至关重要。
信号调理电路
1．信号调理电路信号调理电路是接口板的重要组成部分，信号精度决定了系统控制性能的优劣。
如果直接采用DSP2812的采样模块进行设计存在以下缺点：只能接收0~3V 的单极性信号输入，对于交流信号需要另外设计限幅抬压电路；同一排序器内各通道串扰严重；12位的转换精度难以满足高性能系统的要求。
综合考虑后，本文选用合众达的DSP2812M电力应用控制板，其AD输入范围为-10V至+10V，12路16位高精度外扩A/D模块能够很好满足用户对采样的需求。
为了最大程度地让信号无失真地进行传输，我们采用的传感器均为电流型，下图为接口电路板上的信号调理电路图。
为了最大限度利用控制板采样电压为正负10V，电流信号由取样电阻转换成电压信号后，经过稳压管（保证输入电压小于10V，保护AD芯片），再加一级运放将电压信号放大至10V后，输入2812控制板，这样既能很好利用开发板也能提高采样精度和准确度。
a）负载电流取样电路原理图b）APF输出电流取样电路原理图c）APF直流侧电压取样电路原理图反向比例运算放大电路放大倍数A=120/1/R R u u i +=RC 滤波电路的时间常数τ=RC=10k ⨯0.1⨯10-6=1ms 。
2．保护电路系统工作过程中，由于外部原因造成逆变模块直流侧电压的抬高甚至电压的飙升，进而影响到系统的补偿性能，甚至危及系统的安全。
同时，如果逆变器的输出补偿电流大于所要补偿的电流值造成过补，也会对整个系统的补偿性能和安全带来危害。
为确保上述状况发生后装置的安全，设置了大功率逆变模块过压过流保护电路，其原理图如图4.13所示a ）直流侧电压过压保护检测电路b ）APF 输出电流过流保护检测电路图4.13 保护电路原理图电压电流信号经电流传感器和电压传感器及取样电路一并转化为输入信号在-10V 到+10V 的电压信号，考虑到采用有效值芯片的成本较高，该论文选择使用整流电路将传感器检测的三路APF 电流信号进行整流后变换成一直流电压信号，后端接一大电容平波，再与LM393比较器芯片进行比较，如果任何一路电流、电压值超过安全设定则保护电路驱动继电器跳闸。
传感器信号调理电路
对于数字测量系统，除了使传感器输出信号（包括电压、 动态范围、信号源内阻、带宽等参数指标）适合于转换 为离散数据流外，信号调理的作用还在于满足模拟传感 器与数字DAQS之间的接口要求：(1)信号隔离，(2)信号
的预处理，(3)去除无用信号。
传感器输入的信号是一种原始的待处理电信号， 一般不方便直接使用，需要进行加工处理，这就是 传感器的信号调理。信号调理电路将传感器输出的 微弱信号转换为电压、电流或频率等便于测量的电 信号，输出信号精度较高。
1 概述
在数据采集中, 经常会遇到一些微弱的微伏级信号， 例如热电偶的输出信号，需要用放大器加以放大。
运算放大器
第一个使用真空管设 计的放大器大约在 1930年前后完成，这 个放大器可以执行加 与减的工作。 60年代 晚期，仙童半导体推 出了第一个被广泛使 用的集成电路运算放 大器，型号为μ A709.
-
R4
R6
A2
器A3，将双端 Ui2
+
U4
输入变为对地
测量放大器原理电路
的单端输入。
2 测量放大器的电路原理
测量放大器的增益
K U0 Ui1 Ui2
Ui1
+
U3 R3 U5
R5
A1
(U3 U 4 )U0
-
R1
-
(Ui1 Ui2 )(U3 U 4 ) IG RG
R2
A3
UO
+
U3 Ui1 IG R1
而同比例运算放大器可以得到较大的
输入电阻，较低的输出电阻
R2
-∞ +
uo
+ N1
R3 ui
测量放大器
测量放大器是一种带有精密差动电压增益的 器件，具有高输入阻抗、低输出阻抗、强抗 共模干扰能力、低温漂、低失调电压和高稳 定增益等特点，在检测微弱信号的系统中， 被广泛用作前置放大器。
如何设计电路的信号调理电路
如何设计电路的信号调理电路在电子领域中，信号调理电路是一项重要的设计任务。
信号调理电路的设计过程旨在将输入信号转换为适合特定应用的输出信号。
本文将介绍如何设计电路的信号调理电路，包括电路设计流程、常用信号调理电路的类型以及设计注意事项。
一、电路设计流程信号调理电路设计的流程通常包括以下几个步骤：1. 确定信号类型和特性：首先需要明确输入信号的类型和特性，例如模拟信号还是数字信号，信号的频率范围、幅度范围等。
2. 信号采样与滤波：根据信号的特性，选择合适的采样率和滤波器来抽取所需频率范围内的信号，并去除掉可能存在的噪声。
3. 放大与衰减：对于过小的信号，可以采用放大电路将信号增强，而对于过大的信号，则需要采用衰减电路进行降低。
4. 增益与补偿：根据输出信号与输入信号的幅度关系，进行增益与补偿的设计，以使得输出信号能够达到所需的幅度。
5. 偏置与参考电平：根据具体应用需求，设计偏置电路或者参考电平电路，用于保持电路的工作在合适的工作区间内。
6. 线性化与校准：针对非线性的信号调理电路，需要进行线性化设计与校准，以确保输出信号的准确度和稳定性。
二、常用信号调理电路的类型1. 模拟滤波器：包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，用于抑制或增强不同频率范围内的信号成分。
2. 放大器：根据输入信号的幅度要求，设计合适的放大器电路来放大信号的幅度。
3. 数据转换器：将模拟信号转换为数字信号或者将数字信号转换为模拟信号的电路，例如模数转换器和数模转换器。
4. 传感器接口电路：将传感器输出的信号进行放大、滤波和处理，使其能够被微控制器、信号处理器等其他设备获取和处理。
5. 偏置电路：用于为某些特定应用提供合适的偏置电平，以确保电路能够正常工作。
6. 校准电路：对于需要高精度输出的信号调理电路，设计校准电路来消除误差和非线性，提高信号的准确度和稳定性。
三、设计注意事项在设计信号调理电路时，需要注意以下几点：1. 确定需求和参数：在设计之前，明确所需的信号调理电路的功能和参数要求，例如输入信号范围、输出信号范围、噪声要求等。
模拟信号调理电路
等，以完成系统的控制算法和逻辑控制。
04
模拟信号调理电路的设计与实现
设计原则
精确性
电路应能精确地转换模拟信号，减小误差。
动态范围
电路应能处理大范围变化的输入信号。
线性度
在信号的整个动态范围内，电路的输出应与 输入呈线性关系。
稳定性
电路应能在不同温度和时间下保持稳定。
设计流程
元器件选择
根据需求选择合适 的电阻、电容、电 感等元器件。
选择低噪声、低失真、高带宽的运算 件进行电路仿真，观察输 出信号是否符合预期。
对实际制作的电路进行调试，调整元 件参数，优化电路性能。
05
模拟信号调理电路的性能指标
线性度
线性度
指模拟信号调理电路输出信号与输入 信号之间的线性关系。理想的线性度 意味着输出信号与输入信号成比例， 不会出现失真或误差。
调制解调型
总结词
调制解调型模拟信号调理电路主要用于 调制和解调模拟信号，常用于通信系统 。
VS
详细描述
调制解调型模拟信号调理电路主要由调制 器和解调器组成，用于调制和解调模拟信 号。它通常用于通信系统，将低频信息调 制到高频载波上，以便于传输，并在接收 端通过解调恢复原始信息。
03
模拟信号调理电路的应用
要点一
总结词
随着新技术的不断发展，模拟信号调理电路将会有更多的 应用领域和场景。
要点二
详细描述
随着物联网、人工智能等新兴技术的发展，模拟信号调理 电路的应用领域将进一步拓展。同时，新技术的发展也将 推动模拟信号调理电路的创新和变革，如采用新型器件、 引入人工智能算法等，实现更加智能、高效的信号调理。
THANKS
感谢观看
仿真验证
信号调理的基本方法和电路
信号调理的基本方法和电路信号调理是指对各种类型的电子信号进行处理和优化，使其能够适应特定的应用环境和需求。
无论是在科研实验室、工业生产线还是日常生活中，信号调理都是电子技术领域中至关重要的一部分。
本文将介绍一些常见的信号调理方法和应用中常用的电路。
1. 放大器放大器是信号调理的基础，它能够将原始信号放大到足够的电平，以便后续电路能够更好地处理。
常见的放大器类型包括运算放大器、功率放大器和差分放大器等。
运算放大器被广泛应用于放大、滤波、积分和微分等操作中，它的输入阻抗高、输出阻抗低，增益稳定性好，使其成为信号处理电路中不可或缺的一环。
2. 滤波器滤波器能够排除或衰减信号中的某些频率成分，是必不可少的信号调理工具。
根据频率特性，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
低通滤波器能够通过，传递低于截止频率的频率成分，高通滤波器则传递高于截止频率的频率成分。
带通滤波器和带阻滤波器分别允许特定频率范围或特定频率范围之外的信号通过，常用于音频处理和无线通信等领域。
3. 压缩器压缩器是一种动态信号处理器，用于控制信号的动态范围，使其在强度上更加均衡。
通过调整输入信号的动态范围，压缩器能够在不改变信号的音质或可听性的前提下，提高信号的平均音量。
在音频领域，压缩器经常用于音乐制作、广播和演唱会等场合，以获得更加鲜明的音乐听感和语音清晰度。
4. 模数转换器（ADC）和数模转换器（DAC）在很多实际应用中，需要将模拟信号转换为数字信号或者将数字信号转换为模拟信号。
模数转换器（ADC）用于将模拟信号转换为数字信号，常见的应用包括音频和视频信号采集、传感器信号采集等。
数模转换器（DAC）相反地，将数字信号转换为模拟信号，常见的应用有数字音频播放器和数字合成器等。
5. 隔离器隔离器被广泛应用于信号调理的环境中，其主要功能是提供电气和地绝缘。
通过隔离器可以解决地线干扰、电流回路干扰和噪声等问题，保证信号的纯净性和稳定性。
信号调理电路工作原理与应用
信号调理电路工作原理与应用电子设备中常常需要对各种信号进行调理，以便在后续处理中能够得到准确而可靠的结果。
信号调理电路作为一种重要的功能模块，起到了连接传感器和信号处理器之间的桥梁作用。
本文将深入探讨信号调理电路的工作原理和应用。
一、工作原理1. 信号调理电路的基本组成信号调理电路通常由模拟信号调理和数字信号调理两部分组成。
模拟信号调理：主要包括信号放大、滤波、放大器等模块。
其中，信号放大模块负责将微弱的传感器信号放大到适合后续处理器的输入幅度。
滤波模块则用于滤除噪声和不希望的频率成分，以保留感兴趣的信号。
另外，放大器模块还可以对信号进行增益的调节，以适应不同的输入信号强度。
数字信号调理：数字信号调理主要包括模数转换（A/D转换）、数字滤波、数字放大器等模块。
其中，模数转换模块将模拟信号转换为数字信号，以方便数字处理。
数字滤波器则可对采样后的信号进行滤波处理，以去除噪声和不需要的频率分量。
数字放大器则可对信号进行数字放大，以适应后续处理器的输入要求。
2. 信号调理电路的工作原理信号调理电路的工作原理可以概括为以下几个步骤：(1) 传感器感知环境中的物理量，并产生微弱的模拟信号。
(2) 模拟信号经过信号放大模块，进行放大处理，使其达到适合后续处理器的输入幅度。
(3) 放大后的信号经过滤波模块，滤除噪声和不需要的频率分量，保留感兴趣的信号。
(4) 经过模拟信号调理后，信号可进一步经过A/D转换，转换为数字信号。
(5) 数字信号经过数字滤波、数字放大器等模块的处理后，变得更加准确和可靠，以便后续的数字处理。
二、应用领域信号调理电路广泛应用于各种领域，例如：1. 传感器信号处理传感器广泛应用于工业自动化、环境监测、医疗器械等领域。
而信号调理电路可以将传感器输出的微弱信号放大、滤波，以保证传感器信号的准确性和稳定性。
2. 无线通信系统无线通信系统中的信号调理电路用于放大和滤波接收到的信号，以提高信号质量和通信距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号调理电路说明
信号特征：
肌电信号的特征为频率低，能量主要的集中频段为3~60HZ；
幅度小，为uF级信号；人体阻抗环境下会不断变化，最高可达2MΩ，所以要求一级放大的输入阻抗非常高；在提取过程中伴有非常大的从人体引入的50HZ工频干扰，而且刚好在我们所需要分析的信号的频段内，这就对了我们的前级采集电路提出了很高的要求。
芯片选型：
仪表放大器由于其内部精密匹配的电阻可以提供非常高的共模抑制比，且输入阻抗大，满足我们的要求，我们采用了TI公司的INA128及AD公司的AD8221两种芯片具体实现。
由于系统为锂电池供电，所以要求芯片必须有轨到轨输入输出，为精密运算放大器，具有低噪声和低失调电压，且最好可以满足低电压供电，我们验证后采用了TI公司的LMP7704四通道运放以满足我们系统要求。
1、一级差模放大及共模抑制
由于需要非常高的共模抑制以降低50HZ工频共模信号的干扰，且需要将双端输入转为单端输出，由于仪表放大器可以很好的满足上述两个要求，我们一级放大器拟采用仪表放大。
我们实际实验了两种方案，一种是TI公司的INA128，一种是AD公司的AD8221，验证后发现，AD8221在使用的过程中稳定
性更高，效果更显著，所以我们采用AD8221仪表放大作为我们的一级放大电路，如图1.3.1所示。
图1.3.1
2、二级仪表放大
由于一级放大之后低频噪声仍十分明显，我们的二级放大依旧采用仪表放大。
我们需要的信号为交流信号，在两级之间需要隔直电路，实际验证之后发现隔直电路之后INA128的效果较
AD8221效果更好，所以采用INA128作为我们的二级放大，如图
1.3.2所示。
图1.3.2
3、直流偏置调节电路
由于采集到的信号为交流信号，经放大、滤波、降噪后直接输入到AD采集，但AD不能采集负电压信号，所以我们需要给信号提供合适的直流偏置以满足AD的要求。
由于AD采集的电压范围为0~3.3V，所以我们提供的直流偏置大概为1.6V左右，通过加法器实现，如图1.3.3所示。
4、50HZ陷波器电路
由于采集出的信号的50HZ工频依旧非常大，所以我们需要通过滤波降低50HZ的噪声。
我们采用两个运放，4阶50HZ陷波来实现，由于电容的容差对陷波频率影响很大，所以在多次调节之后，我们得到比较好的陷波效果，如图1.3.3所示。
5、二阶低通滤波器电路
由于采集到的信号当中不仅包含肌电信号与工频信号，还会有耦合及电路自身产生的噪声信号。
我们所需的信号频段为
3~60HZ，；所以对于较高频的噪声信号可以通过低通滤波滤除。
而且为了满足后期AD采样的需要，此滤波器也作为AD的抗混叠滤波器以满足频谱混叠区在AD精度以下的要求。
为保证信号质量，需要滤波器通带内尽量平坦且滚降率较大，为此我们采用Sallen-Key结构的巴特沃斯二阶低通滤波器具体实现，如图1.3.3所示。
图1.3.3。
