数字信号的调制传输讲解材料

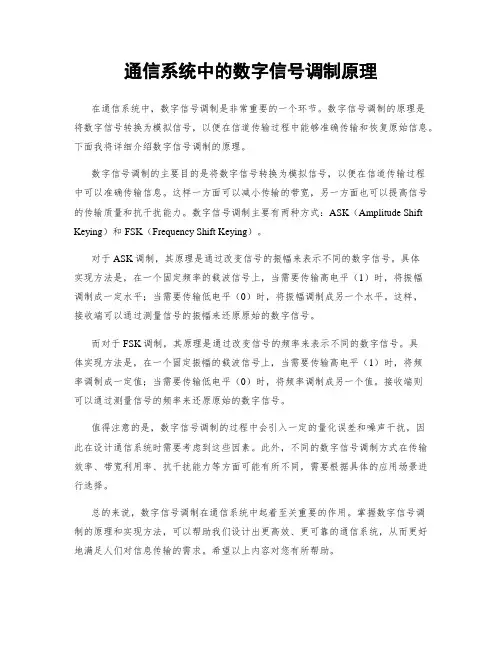

通信系统中的数字信号调制原理
通信系统中的数字信号调制原理在通信系统中，数字信号调制是非常重要的一个环节。
数字信号调制的原理是将数字信号转换为模拟信号，以便在信道传输过程中能够准确传输和恢复原始信息。
下面我将详细介绍数字信号调制的原理。
数字信号调制的主要目的是将数字信号转换为模拟信号，以便在信道传输过程中可以准确传输信息。
这样一方面可以减小传输的带宽，另一方面也可以提高信号的传输质量和抗干扰能力。
数字信号调制主要有两种方式：ASK（Amplitude Shift Keying）和FSK（Frequency Shift Keying）。
对于ASK调制，其原理是通过改变信号的振幅来表示不同的数字信号。
具体实现方法是，在一个固定频率的载波信号上，当需要传输高电平（1）时，将振幅调制成一定水平；当需要传输低电平（0）时，将振幅调制成另一个水平。
这样，接收端可以通过测量信号的振幅来还原原始的数字信号。
而对于FSK调制，其原理是通过改变信号的频率来表示不同的数字信号。
具体实现方法是，在一个固定振幅的载波信号上，当需要传输高电平（1）时，将频率调制成一定值；当需要传输低电平（0）时，将频率调制成另一个值。
接收端则可以通过测量信号的频率来还原原始的数字信号。
值得注意的是，数字信号调制的过程中会引入一定的量化误差和噪声干扰，因此在设计通信系统时需要考虑到这些因素。
此外，不同的数字信号调制方式在传输效率、带宽利用率、抗干扰能力等方面可能有所不同，需要根据具体的应用场景进行选择。
总的来说，数字信号调制在通信系统中起着至关重要的作用。
掌握数字信号调制的原理和实现方法，可以帮助我们设计出更高效、更可靠的通信系统，从而更好地满足人们对信息传输的需求。
希望以上内容对您有所帮助。
通信原理(第八章新型数字带通调制技术)PPT课件
实例分析
QPSK（四相相移键控调制）
在PSK的基础上，将相位划分为四个不同的状态，每个状态表示两个 比特的信息，提高了频谱利用率和传输速率。
16-QAM（十六进制正交幅度调制）
在QAM的基础上，将幅度划分为16个不同的状态，每个状态表示4个 比特的信息，进一步提高了频谱利用率和传输速率。
OFDM（正交频分复用调制）
20世纪70年代，随着数字信号处理技 术的发展，多种新型数字带通调制技 术如QPSK、QAM等开始出现。
02
数字带通调制技术的基本原理
数字信号的调制过程
调制概念
调制是将低频信号（如声音、图像等）转换成高频信号的过程， 以便传输。
数字信号的调制方式
数字信号的调制方式主要有振幅键控（ASK）、频率键控（FSK） 和相位键控（PSK）等。
通信原理(第八章新型数字带 通调制技术)ppt课件
• 引言 • 数字带通调制技术的基本原理 • 新型数字带通调制技术介绍 • 新型数字带通调制技术的应用场景
• 新型数字带通调制技术的优势与挑 战
• 新型数字带通调制技术的实现方法 与实例分析
01
引言
新型数字带通调制技术的定义与重要性
定义
新型数字带通调制技术是指利用数字 信号调制载波的幅度、频率或相位， 以实现信号传输的技术。
光纤通信系统
在光纤通信系统中，新型数字带通调制技术如偏振复用正交频分复用（PD-OFDM） 被用于实现高速、大容量的数据传输，满足不断增长的网络流量需求。
卫星通信系统
广播卫星
在广播卫星中，新型数字带通调制技术如正交频分复用（OFDM）被用于发送多路电视信号和其他多媒 体内容，提供高质量的广播服务。
将高速数据流分割成多个低速数据流，在多个子载波上进行调制，提 高了频谱利用率和抗多径干扰能力。
数字信号处理中的调制与解调技术
数字信号处理中的调制与解调技术数字信号处理技术在现代通信中扮演着至关重要的角色。
它可以对信号进行调制与解调，使得信号可以在不同的载体(比如无线电波、光纤等)传输和传递。
本文将介绍数字信号处理中的调制与解调技术。
一、调制技术调制技术是将基带信号(即未调制的信号)转换为能够在载体中传输的信号的过程。
它可以用来改变信号的频率、幅度和相位等属性。
常见的调制技术包括幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
1. 幅度调制(AM)幅度调制是最简单的调制技术之一，它通过将基带信号和一个高频载波信号进行乘法运算，来改变信号的幅度。
结果可以用下式表示:s(t) = Ac[1 + m(t)]cos(2πfct)其中，Ac是载波的幅度，f是载波频率，m(t)是基带信号，s(t)为调制后的信号。
可以看出，载波信号的幅度随着基带信号而变化，从而实现了对信号幅度的调制。
2. 频率调制(FM)频率调制是一种常见的调制方式，在广播电台、卫星通信等领域得到广泛应用。
它是通过改变载波频率的大小，来反映出基带信号的变化。
这个过程可以用下式表示:s(t) = Ac cos[2πfc t + kf∫m(τ)dτ]其中，kf是调制指数，m(t)是基带信号，∫m(τ)dτ是对基带信号的积分。
这里，频率调制实质是将基带信号的斜率值转化为频率的变化，从而体现了基带信号的变化。
3. 相位调制(PM)相位调制是另一种常见的调制方式，它通过改变相位来反映出基带信号的变化。
相位调制可以用下式表示:s(t) = Ac cos[2πfct + βm(t)]其中，β是调制指数，m(t)是基带信号。
可以看出，相位调制实质上是将基带信号的变化转化为相位的变化。
二、解调技术解调技术是将调制后的信号还原为原始基带信号的过程。
它在通信中起着至关重要的作用，可以保证信息的正确传递。
1. 相干解调相干解调是最常见的解调方式，它是通过连续时间信号的乘法运算来分离出基带信号的。
电路基础原理数字信号的调制与解调
电路基础原理数字信号的调制与解调数字信号的调制与解调是电路基础原理中的重要概念。
调制是将数字信号转化为模拟信号的过程，解调则是将模拟信号还原为数字信号的过程。
本文将介绍数字信号的调制与解调原理及其应用。
一、调制的基本原理调制是为了将数字信号传输到远距离时，能够克服传输噪声、提高信号质量而进行的一种技术。
数字信号经过调制后，会转化为模拟信号，其特点是连续的波形。
1.频移键控调制(FSK)FSK是一种基本的数字信号调制方式，它通过改变信号的频率来表示不同的数字。
在FSK中，使用两个频率来分别代表二进制的0和1。
2.相移键控调制(PSK)PSK是一种通过改变信号的相位来表示不同的数字的调制方式。
在PSK中，使用不同的相位来表示二进制的0和1。
3.正交幅度调制(QAM)QAM是一种通过改变信号的振幅和相位来表示不同的数字的调制方式。
在QAM中，通过改变信号的振幅和相位的组合来表示多个二进制数字。
二、解调的基本原理解调是将模拟信号还原为数字信号的过程，其目的是还原接收到的信号，以便后续的数字信号处理。
1.频移解调频移解调是将经过FSK调制的信号还原回数字信号的过程。
解调器需要检测接收到的信号的频率，并根据频率的不同判断出二进制的0和1。
2.相移解调相移解调是将经过PSK调制的信号还原为数字信号的过程。
解调器需要检测接收到信号的相位，并根据相位的变化来判断出二进制的0和1。
3.幅度解调幅度解调是将经过QAM调制的信号还原为数字信号的过程。
解调器需要测量接收到信号的振幅和相位，并根据这些信息来判断出二进制的0和1。
三、调制与解调的应用调制与解调技术广泛应用于通信领域，特别是在无线通信中。
1.无线电广播无线电广播使用调制技术将音频信号转化为无线电信号，并通过无线电波传输到接收器中，然后通过解调技术将无线电信号还原为音频信号。
2.移动通信移动通信中的调制与解调技术被用于将数字信号通过无线电信道传输，以实现声音、图像和数据的无线传输。
第6章数字信号频带传输讲述素材
0
31
2PSK和2DPSK对比分析：
1. 相位与信息代码的关系 2PSK
前后码元相异时，2PSK信号相位变化180，相同时 2PSK信号相位不变，可简称为“异变同不变”。 码元为“1”时，2DPSK信号的相位变化180。码元为 “0”时，2DPSK信号的相位不变，可简称为“1变0不 变”。 举例：假设码元宽度等于载波周期的1.5倍
最简单的形式为通断键控（OOK）。
OOK信号的表达式为：
调制信号 为：
an
1, an 0,
sOOK (t ) an Acos ct
出现概率为 P 出现概率为 1 P
5
OOK信号波形：
一般地，调制信号具有一定波形，可表示为：
B(t )
an g (t nTs )cos ct 所以，2ASK信号为：sASK (t ) n 可见，2ASK为双边带调幅信号。
锁相环恢复载波的问题： 0， 相位不确定 0， 相位模糊度
23
2PSK 相干解调原理框图及各点波形图
24
2PSK调制与解调过程：
信码 an 码元相位 本地载波相位 1 本地载波相位 2 1 极性 2 极性 ˆn1 a ˆn 2 a 1 0 0 1 0 0 0 0 1 1 0 0 1 0 1 0 0 1 0 0 0 0 1 1 0 0 1 0 0 0 0 1 0 0 0 1 1 0 0 1 0 1 0 0 1 0 1 0 0 1 0
原理：在2PSK中，通常用初始相位0和分别表 示二进制“1”和“0”。 时域表达式为
数字电视信号的传输标准及其调制方式······
第七章：数字电视信号的传输标准作业：比较数字电视信号的传输标准作业要求：数字电视信号的传输标准是什么？各自的调制技术又是什么？请比较这几个标准的优缺点作业内容：数字电视信号的传输标准有三种，分别是ATSC标准、DVB标准、ISDB标准这三种。
其中，DVB标准包括DVB-S（卫星数字电视广播）、DVB-C（数字电视有线电视广播）、DVB-T （地面广播数字电视）三种，其中DVB-S和DVB-C标准已作为世界统一的标准被大多数国家接受，包括中国。
ATSC标准采用VSB调制技术，包括8VSB(地面广播模式）和16VSB（高数据率模式）两种模式。
DVB标准采用的调制方式中，DVB-S采用QPSK调制方式；DVB-C采用QAM调制方式，包括16QAM、32QAM、64QAM三种调制方式；DVB-T采用OFDM调制方式。
IDSB标准采用DVB-T那样的OFDM调制方式，在6MHz射频带宽内载波总数可选为1405个、2809个、5617个，即该调制方式有三种模式。
欧洲“DVB标准”和美国“ATSC数字电视标准”的主要区别如下：(1)方形像素：在ATSC标准中采纳了“方形像素”(Square Picture Eelements),因为它们更加适合于计算机；而DVB标准最初没有采纳，最近也采纳了。
此外，范围广泛的视频图像格式也被DVB采纳，而ATSC对此则不作强制性规定。
(2)系统层和视频编码：DVB和ATSC标准都采纳MPEG-2标准的系统层和视频编码，但是，由于MPEG-2标准并未对视频算法作详细规定，因而实施方案可以不同，与两个标准都无关。
(3)音频编码：DVB标准采纳了MPEG-2的音频压缩算法；而ATSC标准则采纳了AC-3的音频压缩算法。
(4)信道编码：两者的扰码器(Radomizers)采用不同的多项式；两者的里德—所罗门前向纠错(FEC)编码采用不同的冗余度，DVB标准用16B，而ATSC标准用功20B；两者的交织过程(Interleaving)不同；在DVB标准中网格编码(Trellix coding)有可选的不同速率，而在ATSC标准中地面广播采用固定的2/3速率的网格编码，有线电视则不需采用网格编码。
通信原理讲义-第六章 数字信号的载波传输1二进制调制
数字信号的调制可以看成特殊调制信号 的模拟调制，类似模拟调制的情况，数 字调制也是用调制信号调制载波的三个 参数：振幅、频率、相位。 相应地称为：幅度键控、频率键控、相 位键控。
6.1 二进制数字调制
二进制数字调制是指调制信号为二进制 基带信号，这种调制信号仅有两种电平， 表示为“1”和“0”： 二进制数字调制又分为： 二进制幅度键控 二进制频率键控 二进制相位键控
数字基 带信号 二进制幅度键控s2ASK(t)
载波Acoswct
二进制幅度键控解调（非相干）
带通 滤波器
1 0.5 0 -0.5 -1 0 1 0.5 0 -0.5 -1 0 1 0.5 0 -0.5 -1 0 100 200 300 400 500 600 100 200 300 400 500 600 100 200 300 400 500 600
1 A1 0 0 0 1 ……
由调频理论，调制后信号的瞬时频率 w(t)=w0+KFMf(t) 而对单极性二元基带信号只有两种电平： f(t)=0或1， 故：w1= w0+KFM w2= w0。
二进制频率键控调制后的时域波形
1
1 0.8 0.6 0.4 0.2 0 -0.2 -0.4 -0.6 -0.8 -1
二进制差分相位键控的调制方法
二元单 极性码 输入 相对码 差分编码 二进制差分相位 键控DPSK输出
Acos(wct)
载波发生器
差分编码原理：
后一位与新生成的前一位码做模2和得到新生成的码
绝对码：1 0 0 1 0 1 1 0 相对码：1 1 1 0 0 1 0 0
二进制差分相位键控的解调（相干）
移动通信中的数字调制技术
•
2020/2/29
1/4
• 培训的目的
1.了解数字调制原理和特点 2.了解移动通信系统中的各种调制技术
2020/2/29
2/4
• 调制的概念
将待传送的基带信号加到高频载波上进行传输的过程，即按照 调制信号（基带信号）的变化规律去改变载波的某些参数的过程。
其简单模型可以表示为：
2020/2/29
9/4
• 码元速率
码元：数字信号中每一个符号的通称。即可以用二进制表示，也可以用其 它进制的数表示。 码元传输速率，又称为码元速率或传码率。码元速率又称为波特率，指每 秒信号的变化次数。若数字传输系统所传输的数字序列恰为二进制序列， 则等于每秒钟传送码元的数目，而在多电平中则不等同。单位为"波特",常 用符号"Baud"表示，简写为"B"
31/4
2020/2/29
32/4
传输数字信号时也有三种基本的调制方式：幅移键控(ASK)、 频移键控(FSK)和相移键控(PSK)。 它们分别对应于用载波（正弦波）的幅度、频率和相位来传递数 字基带信号，可以看成是模拟线性调制和角度调制的特殊情况。 理论上，数字调制与模拟调制在本质上没有什么不同，它们都是 属正弦波调制。但是，数字调制是调制信号为数字型的正弦波调 制，而模拟调制则是调制信号为连续型的正弦波调制。 在数字通信的三种调制方式（ASK、FSK、PSK)中，就频带利用率 和抗噪声性能（或功率利用率）两个方面来看，一般而言，都是 PSK系统最佳。所以PSK在中、高速数据传输中得到了广泛的应用。
2020/
1.符号速率 符号速率*扩频因子=码片速率,符号速率=码片速率/扩频因子
2020/2/29
数字调制传输(第二部分)
逆调制环（a）
x(t ) U1s(t ) cosc t 1
延迟
U1 cosct 1
逆调制 鉴相
Ud
环路 滤波器 移相
VCO
s (t )
判决
U 2 sin c t 2
90 o
U 2 cos c t 2
U p(t)
相位解调
对载波同步的要求
最小差错概率准则：
在噪声背景下接收的数字信号 的差错概率最小。
条件概率密度函数示意图
r1
r2
f s1 ( y)
f s2 ( y )
Q2
a1 VT
Q1
a2
最小差错准则下最佳接收机结构I
t Ts
比较器
相乘器
积分器
相加器
y(t)
s1 t
相乘器 积分器
1 E1 A1 2
相加器
t Ts
DPSK信号
带通 延迟 Ts
相乘器
c 低通 d
抽样 判决 位定时
二进制信息
e
差分相干解调
FSK的调制I
f0 f1
K 已调信号 控制 数字信息序列{ n} a
. . f M 1 .
键控法
FSK的调制II
数字信息序列 已调信号 模拟的 频率调制
载波
模拟调频法
第四章
数字调制传输
第三讲
FSK的调制I
( k 1)Ts
抽样
判决
输出信息
kTs
位同步提取
2PSK的解调
二进信息 差分 DPSK信号 相乘器 （绝对码） 编码 （相对码） 载波发 生器
2DPSK的调制
数字调制系统
数字信号在传输过程中可能会受到各种干扰和噪声的影响，导致信号失真或误码。因此，在传输过程 中需要进行适当的信号处理和纠错编码，以保证信号的可靠传输。
数字信号的接收
接收端在接收到信号后，需要进行解调和解码操作，以获取原始的数字信息。在接收过程中，还需要 进行必要的信号质量评估和误码检测，以确保信号的准确性和可靠性。
数字信号的生成
数字信号的生成通常由数字信号发生器完成，它能够根据需要产生各种数字信 号。这些信号可以是二进制、八进制、十六进制等不同进制形式的信号。
数字信号的编码
在数字信号的生成过程中，为了提高信号的抗干扰能力和传输效率，通常需要 对数字信号进行编码。常见的编码方式有曼彻斯特编码、差分曼彻斯特编码等。
现代数字调制系统
随着技术的发展，现代数字调制系统如16QAM、64QAM和256QAM等高阶调制方式 逐渐成为主流，能够实现高速数据传输。
未来发展趋势
未来数字调制系统将朝着更高阶的调制方式、更高的频谱利用率和更强的抗干扰能力方 向发展，以满足不断增长的数据传输需求。
02
数字调制系统的基本原 理
调制解调的基本概念
信道编码与解码技术
总结词
信道编码与解码技术是数字调制系统中用于 提高传输可靠性的关键技术。
详细描述
信道编码通过在信息位中添加冗余位，使得 在接收端能够检测和纠正传输过程中可能出 现的错误。常见信道编码技术包括线性分组 码、循环码、卷积码等。解码技术则是与编 码相对应的过程，用于从接收信号中提取原 始信息位。解码算法的选择应根据编码方式 和具体应用场景而定。
04
数字调制系统的性能优 化
调制方式的优化选择
总结词
调制方式的选择对于数字调制系统的性 能至关重要，合适的调制方式能够提高 系统的传输效率和可靠性。
数字调制技术讲稿
2 数字调制技术 移动通信系统，张乃通等 第5章2.1 BPSK 和DPSKBPSK 即二相移相键控调制，亦称绝对移相键控调制。
DPSK 则是差分移相键控调制，亦称相对移相键控调制。
都是二相制，它们的原理比较简单，即用二进制数字信号来控制载波的相位。
如信号为“1”时，载波相位不变，而信号为“0”时，载波相位反转，即移相180°，(也可以是相反的规定)，波形如图2-1所示。
图2-1 BPSK 与DPSK 调制的波形图2-2 BPSK 调制波的频谱其频谱波形示于图2-2，从图中可以看出：它的主瓣为2/T b ，并有较大和较多的旁瓣，这是不连续相位调制波形的特点，由于在信号1，0交替转换处，相位有突变(或叫突跳)，因此旁瓣大。
可以计算这种调制的谱效率，所谓谱效率即信号传输速率与所占带宽之比。
在BPSK 中，信号码元宽度为T b ，故信号传输速率为f T b b =1/，并以频谱的主瓣宽度为其传输带宽，忽略旁瓣的影响(可以滤去旁瓣)，故射频带宽为2/T b 则谱效率为： 信号速率带宽＝/1205T T b s Hz b b/.//= 即每赫兹带宽传输0.5b/s 。
注意这里是以射频带宽计算的。
有的文献以基带带宽来计算，那就是每赫兹1b/s 。
BPSK 在解调时存在相位模糊问题，实际上较少采用，常用的是DPSK 调制。
DPSK 不像BPSK 那样以一个参考载波的相位为基准、再按数字信号的0，1来确定应移动的相位。
故称为差分移相键控，或相对移相键控。
DBSK 的波形如图2-1。
注意，由于它的BPSK 的相位参考不同，虽然0，1信号移相的规则一样，但调制后的波形是不同的。
t0ω已调制信号图2-3 BPSK 调制器BPSK 的调制器非常简单，只要把数字信号与载波频率Acos 0ωt 相乘即可，不过这里数字信号的“0”要用“-1”来表示(在数字通信中，符号“1”用“＋1”来表示，“0”则用“-1”表示)。
《数字调制》课件
数字调制技术有效地减少了传输中 的误码率，提高了信息传输的可靠 性。
数字调制的挑战
频谱效率
数字调制技术需要更宽的 频带来传输相同的信息量， 对频谱资源的需求较大。
复杂性
部分数字调制方式的实现 较复杂，在工程实践中需 要解决复杂的算法和硬件 设计问题。
多径传播
数字调制受到多径传播等 信道特性的影响，需要采 取调制技术来抵消传播中 的失真。
3 PSK
4 QAM
将数字信号的不同状态映射到不同相位 的载波信号上，常用于无线通信。
将数字信号的多个位组合映射到不同幅 度和相位的载波信号上，常用于高速数 据传输。
数字调制的优点
1
灵活性高
2
数字调制可以根据需要灵活改变调
制方式和参数，适应不同的通信要
求。3Biblioteka 抗干扰能力强数字调制技术在传输过程中较好地 抵抗了信道噪声和干扰信号。
数字调制的未来发展趋势
5G通信技术
数字调制将在5G通信技术中 得到广泛应用，实现更高的 速率和更低的延迟。
物联网
数字调制将支持大规模的物 联网设备连接，实现智能化 和自动化的网络通信。
人工智能
数字调制与人工智能技术的 结合将推动通信系统的智能 化和自适应性。
原理
数字调制通过改变信号的 某些特性（如幅度、频率、 相位）来传输信息。
应用
数字调制广泛应用于无线 通信、数据传输、广播电 视等领域。
常用的数字调制方式
1 ASK
2 FSK
将数字信号的幅度直接映射到载波信号 上，常用于低速数据传输。
将数字信号的不同状态映射到不同频率 的载波信号上，常用于调频广播。
《数字调制》PPT课件
汇诚公司通信基础讲稿(二)数字调制传输系统
式中，an是an的反码。
4
解调方法：
e0(t)
带通滤波器f1 包络检波器 定时 采样 判决
s(t)
带通滤波器f2
包络检波器
(a) 非相干接收
带通滤波f1 相 乘 cos1t 带通滤波f2 相 乘 cos2t 低 通 定时 低 通 采样 判决
e0(t)
s(t)
(b) 相干接收
5
频 谱（功率谱密度）：
＃信道严重衰落影响提取相干载波。这种信道 宜用非相干接收。
＃接收信号微弱（发射功率受限，或通信距离 很远）时，宜用相干接收。 16
4.3多进制数字调制系统
＃ 各种调制的误码率Pe ，相干接收时随erfcr而 增大；非相干接收时随exp(-r)增大。 ＃在Pe相同时，要求的信噪比，相干2FSK比相 干2ASK小3dB; 相干2PSK比相干FSK又小3dB。
＃在相同信噪比r下，相干2PSK的误码率最低。
14
4.2.2 频带利用率 2ASK和2PSK信号的带宽相同。其频 谱的第一零点带宽为2/T。
解调方法
a
带通
b
相 乘 本地载波
c
低 通
d
采判
a
带通
鉴 相 本地载波
采 判
b
c
d
8
频谱
sin (f f )T 2 sin (f f )T 2 1 T c c (f f c ) (f f c ) PE (f ) 16 (f f c )T (f f c )T 16 sin (f f )T 2 sin (f f )T 2 T c c PE (f ) 16 (f f c )T (f f c )T
《数字传输系统》课件
提高数字传输系统安全性的措施
加密技术
采用对称加密或非对称加密算法对数据进 行加密，保护数据的安全性。
防火墙技术
设置防火墙以隔离内外网，控制网络访问 ，防止非法入侵。
入侵检测技术
实时监测网络流量，发现异常行为并及时 报警和处理。
安全审计技术
对网络进行安全审计，记录和分析网络活 动，发现潜在的安全隐患。
数字信号的传输实验
实验步骤 1. 使用数字信号发生器生成数字信号。 2. 将数字信号输入传输线进行传输。
数字信号的传输实验
3. 使用接收器接收传输后的信号。
4. 比较发送和接收的信号，观察传输过程中的失真和噪声。
数字信号的解调与解码实验
• 总结词：通过实验了解数字信号 的解调与解码原理，掌握数字信 号的解调与解码方法。
常见数字调制技术介绍
QPSK（四相相移键控）
01
通过改变载波信号的相位来传输2个比特的信息，具有较高的频
谱利用率。
QAM（正交幅度调制）
02
在振幅和相位两个方面同时进行调制，能够传输更多的信息，
但解调难度较大。
OFDM（正交频分复用）
03
将高速数据流分割成多个低速数据流，并在多个子载波上同时
进行传输，具有抗多径干扰和频谱利用率高的优点。
详细描述
数字传输系统是一种利用数字信号进行信息传输的技术，它通过将信息转换为二进制数字形式进行传输，具有抗 干扰能力强、传输质量高、可实现加密传输等优点。与模拟传输系统相比，数字传输系统能够提供更好的传输性 能和更高的可靠性。
数字传输系统的基本组成
总结词
介绍数字传输系统的基本组成和各部分的功能。
详细描述
谢谢您的聆听
各种数字调制方式的原理、应用和发展的重新评析
各种数字调制方式的原理、应用和发展的重新评析序号. 内容1. 引言：数字调制是现代通信中的基础概念之一。
它是将数字信息转换成模拟信号或电磁波的技术，以实现信息的传输和处理。
本文将重新评析各种数字调制方式的原理、应用和发展，旨在提供一个全面、深入的理解。
2. 调幅（AM）调制- 原理：调幅是最早的数字调制方式之一，它基于模拟信号和载波信号的幅度变化来表示数字信息。
原始数字信号的振幅被乘以载波信号的振幅以实现调制。
- 应用：调幅广泛应用于广播电台、电视传输和一些简单的数据传输系统中。
它具有简单、成本低和易于实现的优势。
- 发展：随着技术的进步，调幅逐渐被其他数字调制方式所取代，因为它在传输效率和抗干扰性方面存在限制。
3. 调频（FM）调制- 原理：调频通过改变载波信号的频率来表示数字信息。
原始数字信号的频率变化被转化为载波信号的频率变化。
- 应用：调频广泛应用于广播、无线通信和卫星通信等领域。
它具有较好的抗干扰性和传输质量，适用于要求音频质量较高的应用场景。
- 发展：随着数字通信的发展，调频逐渐被更高效的数字调制方式所取代。
4. 调相（PM）调制- 原理：调相通过改变载波信号的相位来表示数字信息。
原始数字信号的相位变化被转化为载波信号的相位变化。
- 应用：调相主要应用于无线电导航、雷达和卫星通信等领域。
它具有较好的抗噪声能力和低误码率特性。
- 发展：调相在一些特定应用领域仍然具有重要意义，但随着数字技术的发展，更复杂的调制方式逐渐取代了调相。
5. 正交频分复用（OFDM）调制- 原理：OFDM是一种多子载波调制技术，它将一个宽带信号划分为多个窄带子信道进行调制。
每个子信道使用基于正交的调制技术，使得它们之间可以同时传输。
- 应用：OFDM广泛应用于Wi-Fi、4G、5G等无线通信系统中。
它通过利用频谱资源的高效利用和抗多径衰落的能力，显著提高了通信系统的传输速率和可靠性。
- 发展：OFDM是目前最常使用的数字调制方式之一，而且随着技术的不断发展，它仍在不断演进和优化。
数字传输实验报告(3篇)
第1篇一、实验目的1. 理解数字传输系统的基本原理和组成；2. 掌握数字调制和解调的基本方法；3. 学习数字信号在信道中传输的特性；4. 评估数字传输系统的性能，包括误码率等指标。
二、实验原理数字传输系统是将数字信号通过信道传输的过程。
实验中，我们将模拟数字信号的产生、调制、传输和解调过程，以验证数字传输系统的基本原理。
1. 数字信号的产生：通过数字信号发生器产生数字序列，作为输入信号；2. 数字调制：将数字序列映射为模拟信号，以便在信道中传输；3. 传输：将模拟信号通过信道传输，信道可能引入噪声和干扰；4. 数字解调：将接收到的模拟信号恢复为数字序列；5. 性能评估：计算误码率等指标，评估数字传输系统的性能。
三、实验设备1. 数字信号发生器；2. 数字调制器；3. 信道模拟器；4. 数字解调器；5. 计算机及相应软件。
四、实验步骤1. 准备工作：设置实验参数，如采样频率、码元速率等；2. 数字信号产生：使用数字信号发生器产生数字序列；3. 数字调制：将数字序列映射为模拟信号，进行调制；4. 信道传输：通过信道模拟器模拟信道传输过程，引入噪声和干扰；5. 数字解调：对接收到的模拟信号进行解调，恢复数字序列；6. 性能评估：计算误码率等指标，评估数字传输系统性能。
五、实验结果与分析1. 数字信号产生：实验中产生的数字序列满足实验要求；2. 数字调制：调制后的模拟信号满足实验要求；3. 信道传输：信道模拟器引入的噪声和干扰符合实验预期；4. 数字解调：解调后的数字序列与原始数字序列基本一致；5. 性能评估：误码率等指标满足实验要求。
六、实验总结通过本次实验，我们掌握了数字传输系统的基本原理和组成，了解了数字调制和解调的基本方法，学会了数字信号在信道中传输的特性。
同时，我们评估了数字传输系统的性能，为实际应用提供了参考。
在实验过程中，我们发现以下几点：1. 采样频率的选择对数字信号产生和传输至关重要；2. 数字调制和解调方法的选择对误码率有较大影响；3. 信道模拟器的噪声和干扰设置对实验结果有较大影响。
数字信号的调制与解调
前言
当今社会已经步入信息时代，在各种信息技术中，信息的传输及通信起着支 撑作用。而对于信息的传输，数字通信已经成为重要的手段。因此，数字信号的 调制就显得非常重要。
调制分为基带调制和带通调制。不过一般狭义的理解调制为带通调制。带通 调制通常需要一个正弦波作为载波，把基带信号调制到这个载波上，使这个载波 的一个或者几个参量上载有基带数字信号的信息，并且还要使已调信号的频谱倒 置适合在给定的带通信道中传输。特别是在无线电通信中，调制是必不可少的， 因为要使信号能以电磁波的方式发送出去，信号所占用的频带位置必须足够高， 并且信号所占用的频带宽度不能超过天线的的通频带，所以基带信号的频谱必须 用一个频率很高的载波调制，使期带信号搬移到足够高的频率上，才能够通过天 线发送出去。
系统的性能好坏取决于传输信号的误码率，而误码率不仅仅与信道、接 收方法有关还和发送端采用的调制方式有很大的关系。本文主要对 2PSK 信号的 原理及其相干解调系统性能进行了分析和仿真，这样能让我们对数字调制方式有 一个更清楚的认识。
