《房屋建筑学》门窗构造
门窗在建筑立面构图中的影响也较大，它的尺度、比例、形状、组合、透光材料的类型等，都影响着建筑的艺术效果。
铁艺门二、门窗构造分类•1、按门窗的开启方式分类•（1）平开门窗(P)：门窗扇向内开或向外开。
（2） 推拉门窗(L)：门窗扇启闭采用横向移动方式（3） 折叠门(窗D)：开启时门窗扇可以折叠在一起,门窗的开启不影响空间使用。
折叠门（4） 转门窗(Z)：门窗扇以转动方式启闭。
转窗包括上悬窗、下悬窗、中悬窗、立转窗等。
转窗转门玻璃转门转门侧边及上下门缝采用密封刷立轴转门•（5） 弹簧门(T)：装有弹簧合页的门，开启后会自动关闭。
•（6） 其它门：包括卷帘门(J)、升降门、上翻门、伸缩门、感应门等。
卷帘门上翻门地下室防火密闭门卷帘门上翻门有时也用于车库大门升降门钢质防火卷帘•伸缩门•弧形自动感应门•自动感应门•不同形式门窗在住宅中的应用门的开启形式(a)平开门；(b)弹赞门；（c）推拉门；(d)折叠门；(e)转门；(f)上翻门；(g)升降门；(h)卷帘门窗的开启方式(a)固定窗；(b)平开窗；(c)上悬窗；(d)中悬窗；(e)下悬窗；(f)立转窗；(g)垂直推拉窗；(h)水平推拉窗；(i)百叶窗百叶窗金属或塑钢窗的排水口•铝镁合金推拉门⏹闭门器⏹通向疏散楼梯的电梯间防火门⏹阻燃密封带•木质防火门•防火防盗门•钢质防火门保温隔声门门扇内部构造一般保温门和隔声门的门缝处理•隔声门隔声门及隔声前室•一般由两根竖直的边框和上框组成。
当门带有亮子门框时，还有中横框，多扇门则还有中竖框。
•门框的断面形式与门的类型、层数有关，同时应利于门的安装，并应具有一定的密闭性。
门框的断面形式与尺寸2、平开窗的构造组成•窗框、窗扇、玻璃、五金零件等。
建筑构造单元7 门窗
7.2 门窗的构造
图7-12 70系列推拉窗
图7-4 门框的断面形式与尺寸 为便于门扇密闭，门框上要做裁口（或铲口）。根据门扇数与开启方1式0 的不 同，裁口的形式可分为单裁口与双裁口两种。
7.2 门窗的构造
一、平开木门构造 1 (1) 门框的断面形式与门的类型、层数有关，同时应利于门的安装，并具有一定 的密闭性（图7-4）。
图7-4 门框的断面形式与尺寸 为便于门扇密闭，门框上要做裁口（或铲口）。根据门扇数与开启方1式1 的不 同，裁口的形式可分为单裁口与双裁口两种。
7.2 门窗的构造
二、木窗构造 1 (1) 窗框的断面形式与窗的类型有关，同时应利于窗的安装，并应具有一定的密 闭性。窗框的断面尺寸应根据窗扇层数和榫接的需要确定（图7-9）。
图7-9 窗框的断面形式与尺寸 同门框一样，窗框在构造上也应做裁口和背槽。裁口有单裁口和双裁口之1分7 。
7.2 门窗的构造
图7-8 夹板门构造
15
7.2 门窗的构造
二、木窗构造 1 (1) 窗框的断面形式与窗的类型有关，同时应利于窗的安装，并应具有一定的密 闭性。窗框的断面尺寸应根据窗扇层数和榫接的需要确定（图7-9）。
图7-9 窗框裁口有单裁口和双裁口之1分6 。
铝合金推拉窗有沿水平方向左右推拉和沿垂直方向上下推拉的窗，常采用 水平推拉窗。
推拉窗常用的铝合金型材有55系列、60系列、70系列、90系列等，其中70 系列是目前广泛采用的窗用型材，采用90°开榫对合，螺钉连接。
窗扇采用两组带轴承的工程塑料滑轮，可减轻噪声，使窗扇受力均匀，开 关灵活（图7-12）。
7.1 门窗的作用及分类
1 平开窗是窗扇用铰链与窗框侧边相连，可向外或向内水平开启，有单扇、

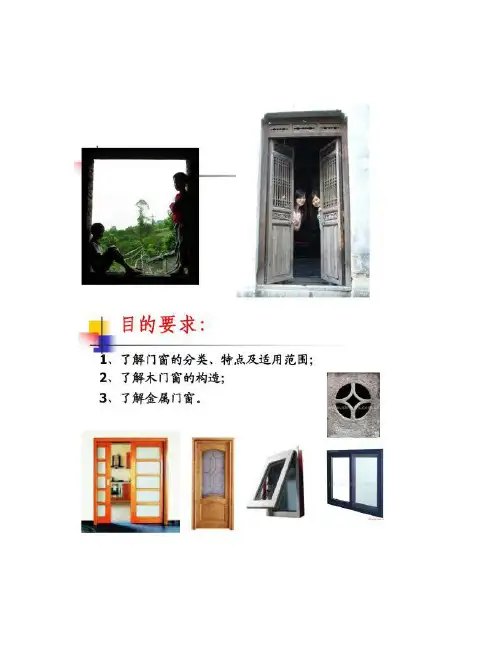

【图文】F36- 民用建筑构造-门窗616
门框的安装方式
木窗的尺度为使窗坚固耐久，一般平开木窗的窗扇高度为800－
1200mm，宽度不宜大于50mm，上下悬窗的窗扇高度为300－600mm，中悬窗窗扇高不宜大于1200mm，宽度不宜大于1000mm；推拉窗高宽均不宜大于
1500mm。
对一般民用建筑用窗，各地均有通用图，各类窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，需要时只要按所需类型及尺度大小直接选用。
小结门和窗是房屋的重要组成部分属围护结构 1、门按其开启方式通常有平开门、弹簧门、推拉门、折叠门、转门等。
平开门是最常见的门。
门洞的高宽尺寸应符合现行《建筑模数协调统一标准》。
2、窗的开启方式有平开窗、固定窗、悬窗、推拉窗等。
窗洞尺寸通常采用3M数列作为标志尺寸。
3、平开门由门框、扇、等组成。
木门扇有镶板门和夹板门两种构造，平开窗是由窗框、窗扇、五全及附件组成。
4、钢门窗分为实腹式和空腹式两种，其中实腹式钢门窗抗腐性优于空胶式。
为便于使用、运输钢门窗在工厂中制作成基本门窗单元，需要时用拼料组合成较大尺度的门窗。
5、铝合金门窗和塑料门窗以其优良的性能，得到广泛运用。
《民用建筑设计与构造(第2版)》电子教案 任务12 门窗
１２.１ 门窗的作用、类型及设计要求
• （２）按使用材料分类 • 门按其使用材料可以分为木门、钢门、铝合金门、塑钢门、玻璃门等
。 • 木门———常采用松木、杉木制作，为防止变形，所用材料需要干燥
处理（潮湿房间不宜用木门，也不应采用胶合板或纤维板制作）。住 宅内门可采用钢框木门（纤维板门芯）以节约木材。大于５ｍ２ 的 木门应采用钢框加斜撑的钢木组合门。 • 钢门———强度高，防火性能好，断面小，挡光少，是广泛采用的形 式之一。但普通钢门易生锈，散热快，维修费用高。由于运输、安装 产生的变形又很难调直，致使关闭不严。目前推广使用的彩板钢门、 镀塑钢门、渗铝钢门可大大改善钢门的防蚀性。
• 推拉门———可以在上下轨道上滑行的门，如图１２-１（ｃ）所示 。推拉门有单扇和双扇之分，可以藏在夹墙内或贴在墙面外，占地少 ，受力合理，不易变形。特点：制作简单、开启时所占空间较少，但 构造较复杂。用途：适用于两个空间需要扩大联系的多种大小洞口的 民用及工业建筑。在人流众多的地方，还可以采用光电管或触动式设 施使推拉门自动启闭。
• （３）按构造分类 • 门按照构造分类，可分为镶板门、夹板门、拼板门、百叶门等。 • （４）按功能分类 • 门按照功能分类，可分为保温门、隔声门、防火门、防护门等。
上一页 下一页 返回
１２.１ 门窗的作用、类型及设计要求
• ２）窗的类型 • （１）按开启方式分类 • 窗的开启方式主要取决于窗扇转动的五金连接件中铰链的位置及转动
• 转门———为三或四扇连成风车形，在两个固定弧形门套内旋转的门 ，如图１２-１（ｅ）所示。特点：使用时可以减少室内冷气或暖气 的损失，但制作复杂，造价较高。用途：常作为公共建筑及有空气调 节器房屋的外门。同时，在转门的两旁应另设平开门或弹簧门，以作 为不需要空气调节器的季节或有大量人流疏散之用。北方地区公共建 筑常用。

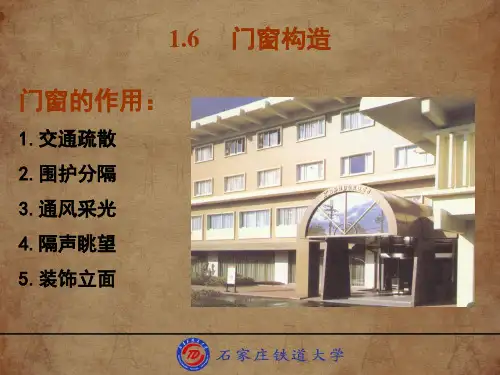

04.房屋建筑构造(门窗)
门窗系列名称按门窗框料的厚度确定。
(三)门窗安装
1.用预埋件、膨胀螺栓或射钉固定连接件； 2.门窗框用螺钉固定在连接件上；
(四)安装要点
1.避免门窗框与水泥砂浆接触。 2.门窗框与墙体的连接点每边≥2点，间距 ≤0.7m，与端部距离≤0.2m。 3.门窗框的缝隙用密封防水材料填充。
铝合金门窗 1.质量轻、强度高； 2.密封性好，气密性、水密性、隔声性、隔热性、耐腐性均比木 门窗和普通钢门窗有显著提高； 3.美观大方、坚固耐用。
（1）门框 组成：上框、边框、中横框、中竖框。 断面：单裁口、双裁口。裁口深度8～10mm。
门框安装方法 塞口——先砌墙留洞口后安装门框。 立口——先立门框后砌洞口两边墙体。
门框的固定 ——预埋木砖、预留孔洞、预埋螺栓。
门框在墙中的位置 ——外平、立中、内平、内外平。
（2）门扇 ——镶板门、夹板门、玻璃门、百页门。
（2）洞口高度 ——居住建筑无亮子时2100mm；有亮子≥2400mm。公共建筑随门洞宽度变 化适当加高。
（3）门的组成
门一般由门框、门扇、五金零件及附件组成。
门框构成
门窗框又称作门窗樘，一 般由两边的垂直边梃和自 上而下分别称作上槛、中 槛（又称作中横档）、下 槛的水平构件组成
各式铰链
各式门窗锁
3.具有一定的防火性能。
4.耐久性及维护性好。
5.装饰性强。
其他门窗 钢门窗 彩钢门窗 保温门 隔声门 防火门 推拉门 立转窗 等……
六.遮阳设施
(一)遮阳的措施
挑檐、外廊、花格、芦席、布蓬、百页、绿化、构件。
(二)遮阳板的基本形式
——水平式、垂直式、综合式、挡板式。
分别适合于不同方向照射过来的阳光，同时构成立面 装饰线条。
国家住建部2022年门窗新规定
国家住建部2022年门窗新规定一、建筑门窗国家规范GBT 5823-2008 建筑门窗术语GBT 5825-1986 建筑门窗扇开、关方向和开、关面的标志符号GB 5237.1-2008 铝合金建筑型材-第1部分：基材GB 5237.2-2008 铝合金建筑型材-第2部分：阳极氧化型材GB 5237.3-2008 铝合金建筑型材-第3部分：电泳涂漆型材GB 5237.4-2008 铝合金建筑型材-第4部分：粉末喷涂型材GB 5237.5-2008 铝合金建筑型材-第5部分：氟碳漆喷涂型材GB 5237.6-2004 铝合金建筑型材-第6部分：隔热型材GB 50429-2007 铝合金结构设计规范GBT 10858-2008 铝及铝合金焊丝GBT 12003-2008 未增塑聚氯乙烯(PVC-U)塑料窗外形尺寸的测定JGT 140-2005 未增塑聚乙烯(PVC-U)塑料窗JGT 180-2005 未增塑聚氯乙烯(PVC-U)塑料门JGJ 103-2008 塑料门窗工程技术规程 JGJ 214-2010 铝合金门窗工程技术规范GBT 8478-2020 铝合金门窗GBT 20909-2007 钢门窗GB 12955-2008 防火门GB 16809-2008 防火窗GB 14102-2005 防火卷帘GB 19154-2003 擦窗机规范JG 189-2006 电动采光排烟天窗JGJ 150-200 8擦窗机安装工程质量验收规程JGT 177-2005 自动门JGT 185-2006 玻璃钢门标准GBT 7106-2008 建筑外门窗气密、水密、抗风压性能分级及检测方法GBT 8484-2008 建筑外门窗保温性能分级及检测方法GBT 8485-2008 建筑门窗空气声隔声性能分级及检测方法GBT 9158-1988 建筑用窗承受机械力的检测方法GBT 11976-2002 建筑外窗采光性能分级及检测方法GBT 14155-2008 整樘门软重物体撞击试验DBJ 01-79-2004 住宅建筑门窗应用技术规范QBT 3882-1999。
《房屋建筑学》第八章-门窗-门窗的形式与尺度-知识教学课件PPT
二、门的开启方式
5.卷帘门 制作复杂,造价较高,多用于不经 常开关的门洞。它是由很多冲压成 形的金属叶片连接而成,叶片可用镀 锌钢板或合金铝板轧制而成,叶片之 间用铆钉连接。卷帘门还需要导轨 、卷筒、驱动机构以及电气设备组 成部分。开启时叶片沿着门洞两侧 导轨上升,卷在卷筒上。开启时可充 分利用上部空间,不占门洞使用面积 。卷帘门还可使用遥控装置操控。
房屋建筑学-第八章：门窗
第一节 门窗的形式与尺度
课件
同学们，先一起来看看瓦屋面视频动画介绍：
门的主要功能是：供交通出入及联系、分隔建筑空间;带玻璃的 门也可以起到采光和通风的作用。
窗的主要功能是：采光、通风观察和递物，可以为使用者提供良 好的视野。
门窗是房屋建筑中重要的围护及分隔构件,不承重。根据不同的 使用环境，门窗还应提供保温、隔声、隔热、防火、防水、防盗等功 能。门窗的大小、比例尺度、颜色、样式、位置、数量等对建筑物的 立面视觉效果和装修都会带来一定的影响。
谢谢观看
因此，对建筑物门窗的要求应该是:坚固、耐用、开启方便、功 能合理、便于维修。
一、门的组成与尺度
门主要由门框(门樘)、门扇、 亮子(腰头窗)和五金零件及其附件 组成。亮子在门的上方,起到通风 和辅助采光的作用。门框是门扇及 亮子与墙洞的联系构件五金零件多 式多样,通常有较链、门锁,插销、 风钩、拉手等。门扇通常有玻璃门、 夹板门镶板门、百叶门和沙门等。
窗的开启方式
一、门的组成与尺度
门的尺度须根据交通运输和安全疏散要求设计。 一般供人日常生活活动进出的门门的宽度:单扇门为700~1000mm, 辅助房间如浴厕、储藏室的门为 700~800mm双扇门宽度为 1200~1800mm。 门的高度不宜小于2100mm,如门设有亮子时,其高度在 300~600mm。 公共建筑和工业建筑的门可按需要适当提高,门的具体尺度各地均有标 准图集，可按需要选取。
