某大跨桥梁结构一致多尺度有限元模拟

合集下载

基于灵敏度分析的大跨桥梁结构有限元模型优化研究

基于灵敏度分析的大跨桥梁结构有限元模型优化研究

基于灵敏度分析的大跨桥梁结构有限元模型优化研究颜永先;胡美;李晓娅【摘要】本文给出了一种基于灵敏度分析的大跨桥梁结构有限元模型优化方法.具体步骤如下:(1)通过竣工资料建立有限元模型;(2)利用成桥试验技术报告确定目标函数与修正参数;(3)采用灵敏度分析方法确定修正参数与目标函数的关系,将结构的有限元模型优化问题转化为数学模型的优化问题;(4)采用线性加权法将多目标优化转化为单目标优化问题,并利用二次规划法进行优化求解;(5)用优化后的结果代入有限元模型计算.采用上述方法对金塘大桥主通航孔桥的结构有限元模型进行优化,结果表明:优化后的计算响应值与实测响应值的误差控制在5%以内,验证了上述方法的实用性.【期刊名称】《浙江交通职业技术学院学报》【年(卷),期】2014(015)003【总页数】6页(P16-21)【关键词】金塘大桥;模型优化;灵敏度分析;构造函数【作者】颜永先;胡美;李晓娅【作者单位】浙江舟山跨海大桥有限公司,浙江舟山316000;浙江省交通科学研究院,杭州310006;浙江省交通科学研究院,杭州310006【正文语种】中文【中图分类】TU311.41目前开展大跨桥梁的损伤识别、使用状态评估和预测,一般采用有限元数值模拟分析与大桥检测或健康监测数据相结合的方法。

一个比较精确的有限元模型是开展上述工作的基础[1],但是有限元模型的建立是基于结构设计图纸,其中理想化的假定和简化以及实际施工中的误差都将导致结构有限元分析模型计算得到的理论响应与实测响应之间存在一定的偏差。

本文依据结构有限元模型优化的一般原理,根据桥梁荷载试验的位移响应测试成果,建立基于灵敏度分析的桥梁结构有限元模型优化方法,使得优化后的结构有限元模型计算的响应值与试验值趋于一致[2]。

在有限元模型优化的实践中,众多学者提出了各种各样的模型优化方法,如:直接修正法、参数修正法、基于仿生优化理论修正法如遗传算法、粒子群算法、模拟退火算法以及蚁群算法等、基于概率统计理论的修正方法、基于神经网络的修正方法、程序本身自带优化功能等。

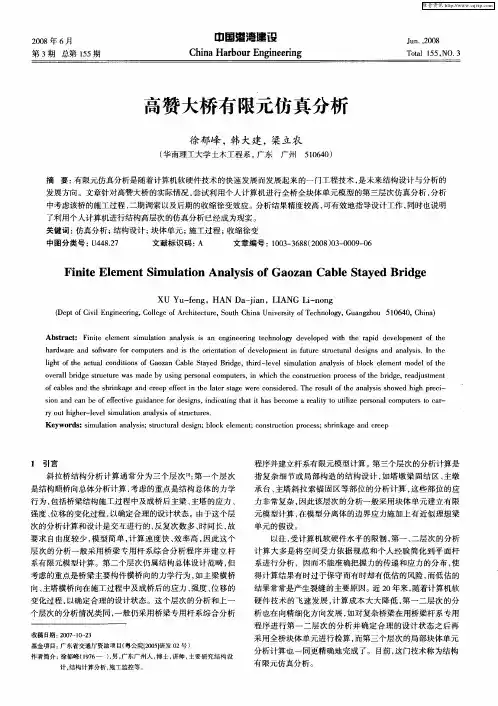

高赞大桥有限元仿真分析

高赞大桥有限元仿真分析
(et f iiE gne n, oeeo r i c r, o t C iaU i rt o eh o g, u nzo 5 04 , hn) D p o v nier g C lg f c t t e S u hn nv s y f cn l y G aghu 6 0 C i C l i l A heu h e i T o 1 a
o a lsa d t e s r k g n r e f c n t e l trsa e w r o s e e . h e u to e a a y i h w d h g r c- f b e n h h n a e a d c e p ef ti h ae t g e e c n i r d T e r s l ft n l sss o e i h p e i c i e d h so n a e o f ci eg i a c rd sg s i d c t g t a th sb c me a r a i o u i z e s n lc mp tr o c r in a d c n b fef t u d n e f e in . n iai h ti a e o e l y t tl e p r o a o u e s t a — e v o n t i
维普资讯
20 0 8年 6月
由 国 港 湾 建 设
C iaHab u n ier g hn r o r gn ei E n
J n ,0 8 u .2 0 T tl 5 NO. oa 1 5, 3
第 3期 总第 15期 5
高赞 g rc r w s d yui esn l o p t s i w ihtecnt ci rcs o eb de r dut et vrlb d es t e a eb s gp r a cm ue ,n hc o s t npoes fh r g, e js n li t u ma u n o r h u r o t i a m

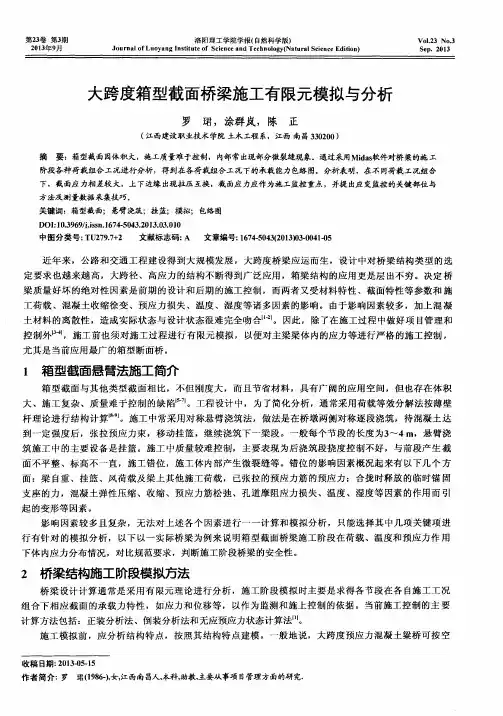

大跨度箱型截面桥梁施工有限元模拟与分析

大跨度箱型截面桥梁施工有限元模拟与分析
土 材 料 的 离散 性 ,造 成 实 际状 态 与 设计 状 态很 难 完全 吻 合l l 。 因此 , 除 了在施 工过 程 中做 好 项 目管 理 和
控制外I 3 l ,旌工 前 也须 对施 工 过 程 进行 有 限元 模 拟 , 以便对 主 梁梁 体 内的应力 等 进 行严 格 的施 工控 制 ,
下 体 内应 力 分布情 况 ,对 比规 范要 求 ,判 断施工 阶段 桥梁 的安 全性 。
2 桥梁 结构施 工阶段模 拟方法
桥 梁 设 计计 算 通 常 是采 用 有 限元 理 论进 行 分 析 ,施 工 阶段 模 拟 时主 要 是求 得各 节 段 在 各 自施工 工 况 组 合 下相 应 截 面 的承 载 力特 性 ,如 应 力 和位 移 等 ,以作 为 监测 和施 上 控制 的 依据 。当前 施 工控 制 报( 自然科学版)
第2 3 卷
间( 平 面) 粱单 元进 行 分析 。所 选用 的分 析软 件 ,应考 虑适 用性 ,必 须选 用 国 内外 技术 成熟 的正 版结 构有 限
尤 其是 当前 应 用最广 的箱型 断面 桥 。
1 箱型截面悬臂法施工 简介
箱 型 截面 与 其 他类 型 截 面 相 比 ,不但 刚度 大 ,而 且 节省 材 料 ,具 有广 阔 的应 用 空 间 ,但 也存 在 体 积 大 、施 工 复 杂 、质 量难 于 控 制 的缺 陷I 5 l 。工程 设 计 中 ,为 了简 化分 析 ,通 常采 用 荷载 等 效分 解 法 按薄 壁
起 的变形 等 因素 。
影 响 因素 较 多 且 复杂 ,无法 对 上 述各 个 因素进 行 一 一计 算 和模 拟 分析 ,只 能选 择 其 中几 项关 键 项 进
行 有 针 对 的模 拟 分 析 , 以下 以一 实 际桥 梁 为例 来 说 明箱 型 截 面桥 梁施 工 阶段 在 荷 载 、温 度 和 预应 力 作 用

最新48m 85m 48m三跨连续梁桥midas有限元分析(模型模拟

最新48m 85m 48m三跨连续梁桥midas有限元分析(模型模拟

48m+85m+48m三跨连续梁桥MIDAS有限元分析(模型模拟)该过程是将三跨桥的运营状态进行有限元分析,下面介绍了本人在对模型模拟的主要步骤,若中间出现的错误,请读者朋友们指出修改。

注:“,”表示下一个过程“()”该过程中需做的内容一.结构1.单元及节点建立的主桁:因为桥面具有一定纵坡,故将《桥跨布置》图的桥面线复制到《节段划分》图对应桥跨位置,然后进行单元划分,将该线段存入新的图层,以便下步导入,将文件保存为.dxf格式文件。

2.打开midas运行程序,将程序里的单位设置成《节段划分》图的单位,这里为cm。

导入上步的.dxf文件。

将节点表格中的z坐标与y坐标交换位置(midas中的z与cad中的y对应)。

结构建立完成。

模型如图:二.特性值1.材料的定义:在特性里面定义C50的混凝土及Strand1860(添加预应力钢筋使用)2.截面的赋予:1).在《截面尺寸》和《预应力束锚固》图里,做出截面轮廓文件,保存为.dxf文件2).运行midas,工具,截面特性计算器,统一单位cm。

导入上步的.dxf文件先后运行generate,calculate property,保存文件为.sec文件,截面文件完成3)运行midas,特性,截面,添加,psc,导入.sec文件。

根据图例,将各项特性值填入;验算扭转厚度为截面腹板之和;剪切验算,勾选自动;偏心,中上部4)变截面的添加:进入添加截面界面,变截面,对应单元导入i端和j端(i为左,j为右);偏心,中上部;命名(注:各个截面的截面号不能相同)5)变截面赋予单元:进入模型窗口,将做好的变截面拖给对应的单元。

注:1.建模资料所给的《预应力束锚固图》的0-0和14-14截面与《节段划分》图有出入,这里采用《截面尺寸》做这两个截面,其余截面按照《预应力束锚固图》做2.定义材料先定义混凝土,程序自动将C50赋予所建单元(C50是定义的第一个材料,程序将自动赋予给所建单元)三.边界条件1.打开《断面》图,根据I、II断面可知,支座设置位置。

Abaqus多尺度有限元模型在桥梁工程中的应用

Abaqus多尺度有限元模型在桥梁工程中的应用

Abaqus多尺度有限元模型在桥梁工程中的应用作者:冉孟廷周娅来源:《世界家苑》2018年第01期摘要:为解决大型桥梁工程中细部构件力学分析时,有限元建模工作量与计算精度相矛盾的问题,以某长江大桥为例,采用大型有限元计算软件Abaqus,建立多尺度有限元模型进行钢混结合段受力分析,并与局部精细有限元模型和全桥精细有限元模型计算结果作对比,结果表明:多尺度有限元模型计算精度较高,能够满足工程应用要求,并能有效降低建模工作量,提高运算速度。

关键词:软件技术;多尺度有限元模型;建模;计算精度;桥梁工程0 前言工程应用中,传统力学分析以静力学为主,并以力学方程的精确解析解为基础。

但随着计算对象在结构与材料上的复杂化,特别是在涉及到材料的粘弹塑性时,不仅计算量急剧增大,力学方程也更难以建立和求解,从而不得不简化受力条件或作出近似假设,但其求解结果往往与实际受力有所偏差。

为解决复杂构件和材料粘弹塑性的力学计算问题,采用离散化分析从而求取近似数值解的大型有限元软件应运而生,目前工程中常用的有Abaqus、Adina、Ansys和Marc等。

这些大型有限元软件针对固体、流体、气体、磁场、热力场以及耦合计算对象,在结构分析、线性和非线性分析等领域各有所长。

但对于复杂结构的大型桥梁,采用有限元分析软件进行细部结构力学分析时,也面临建模工作量和计算精度的矛盾:若离散单元划分过密,不但建模工作量过大,计算速度也会大大降低;若单元划分过少,则计算精度又会大大降低,且不利于考察细部构件的受力特征。

为解决这一问题,工程中常常采用简化边界约束条件的局部精细有限元模型进行分析,但其计算结果有可能与实际受力有所差异,但如果细部结构单元进行精细化处理,而桥梁其它部分采用稀疏网格进行划分,这样的多尺度有限元模型不仅兼顾了细部构件的计算精度问题,也大大降低了建模工作量,提高计算速度。

本文以某长江大桥钢混结合段为例,采用大型有限元分析软件Abaqus,建立局部精细有限元模型、全桥精细有限元模型和多尺度有限元模型,进行计算精度分析,介绍多尺度有限元分析模型的应用过程。

大跨桥梁结构以健康监测和状态评估为目标的有限元模拟

大跨桥梁结构以健康监测和状态评估为目标的有限元模拟

大跨桥梁结构以健康监测和状态评估为目标的有限元模拟Y摘要:本文通过对桥梁结构健康监测和评估研究现状的简单评述,讨论了结构健康监测和状态评估中的关键理论与技术问题,介绍了近年来在大型桥梁以健康监测和状态评估为目标的结构模拟方面开展的一系列关键理论和技术问题研究,探讨了大跨桥梁结构以健康监测和状态评估为目标的有限元模拟的技术要求、建模方案与策略。

关键词:大跨桥梁;健康监测;状态评估;有限元模型对重要的大型桥梁进行结构安全性、整体性、耐久性的监测以确保其安全正常运营已经成为一个倍受关注的重要课题。

众所周知,除了突发性事故、地震等自然灾害的影响,钢桥梁结构整体节点附近的损伤累积以及由此而发生的脆断是桥梁破坏的主要根源。

因此,在役大型桥梁在运营载荷作用下的长期状态评估应该是此类结构安全性和耐久性监测的主要目标。

此外,我国现有的大量铁路桥梁也以钢结构为主,有很多已经进入了其设计工作寿命的后期,有的已明显存在隐患。

在国民经济快速发展、铁路不断提速的大环境下,这些桥梁的安全性、疲劳寿命、极限荷载的评估都成为亟待解决的问题。

限于研究手段和测试技术,以往桥梁结构的损伤检测和状态评估主要以无损探伤和人工视察为主,只能在人力所及范围内的结构和构件上出现肉眼可见的缺陷时方可见效。

显然,对于近年来大量建成的大跨度重要桥梁,这样的检测和评估手段已经远远落后于形势的要求。

近20年来,科学技术的发展已经给动态试验技术,复杂结构的在线监测、数值模拟和结构识别技术带来了很大进步,尤其是在航天和汽车工业。

但是,这些现代技术手段在大型土木结构中的综合应用还不多见。

土木结构在这方面的发展比较滞后的主要原因是很少进行整体结构的试验和测试,因为土木结构大都体积巨大且不可移动,做结构实验在技术和经费方面难度很大。

近年来结构健康监测系统在大型重要桥梁上的应用给突破上述限制土木结构分析发展的“瓶颈”提供了极好的机遇。

结构健康监测系统提供了桥梁在线运营状态下的结构真实响应,给桥梁结构的模型识别提供了可靠的实测根据。

基于ABAQUS的多尺度有限元模型桥梁检测与评估

基于ABAQUS的多尺度有限元模型桥梁检测与评估

基于ABAQUS的多尺度有限元模型桥梁检测与评估
王晨辉
【期刊名称】《福建交通科技》
【年(卷),期】2022()5
【摘要】有限元计算分析对桥梁检测起到了至关重要的作用,但为了获得更高的计算精度,精细化网格划分造成的计算成本也成倍增加。

为了平衡二者的对立关系,以ABAQUS软件为依托,将桥梁检测中重点区域进行精细化建模,并准确、合理地连接到整体模型中,以此建立可以细致分析重点区域受力情况的多尺度有限元模型,利用
3种不同精度的网格划分方法,通过矩形截面简支梁计算验证了多尺度有限元模型
结合面连接形式的正确性,并以福建某实际桥梁工程为例,对比计算结果及检测数据,进一步验证多尺度有限元模型的准确性。

结果表明:多尺度有限元模型能够更准确
地计算应力、应变及变形趋势,计算结果和实测数值更贴近,并且在模态分析中频率
的计算结果也贴近于实际情况,同时计算时间大大缩短,可为类似工程提供技术借鉴。

【总页数】5页(P67-71)
【作者】王晨辉
【作者单位】福建博海工程技术有限公司
【正文语种】中文
【中图分类】U44
【相关文献】
1.多尺度有限元模型在桥梁检测中的应用
2.多尺度有限元模型在桥梁检测中的应用
3.基于ABAQUS有限元模型的预制分体式节段管廊吊点研究
4.基于ABAQUS的微细正交车铣加工切削力有限元模型及实验研究
5.桥梁检测中多尺度有限元模型的应用
因版权原因,仅展示原文概要,查看原文内容请购买。

结构损伤一致多尺度模拟和分析方法

结构损伤一致多尺度模拟和分析方法

摘 要 :以一个重 要 的大跨 桥梁 为工 程背景 , 于非 线性 有 限元分 析软件 AB Q , 究 了大跨 结 基 A US 研
构 以损伤 分析和 状 态评估 为 目标 的结构 多尺度 模 拟 中的一 系 列关 键理 论 和 技 术 问题 , 括 多尺 包
度 建模 方 法和策 略 、 基于 子结 构方 法和基 于 多点 约束衔 接 方法 的多尺度 建模 过 程 , 构 一致 多尺 结 度 模 型 的修 正和 验证 , 以及 应用 多尺度 模 型进 行 结构 损伤 分 析 的方 法 与策 略. 究结 果表 明 , 研 应 用所提 出的大跨 结构 一致 多尺度 建模 方 法和策 略 , 够有 效 地建 立 适 用 于 实 际大 跨桥 梁 结构 损 能 伤 分 析 的多尺度 有 限元模 型 , 满足不 同尺度 下 结构 特 性分 析 和局 部 损 伤 演 化过 程 仿真 计 算 的 需
tn n e fc to r a re u a e n te o ln aa fo h tu t r lh at o t rng i g a d v ri ai n we e c ri d o tb s d o h n i e d t r m t e sr cu a e lh m ni i i o s se n t l d o e TM B. Th r e u e o r da a e a ayss sn te e e o e m o e s y tm i sa l n t e h e p oc d r f m g n l i u ig h d v l p d d l wa p o s d,i i h lc l e e or t g p o e s a l e e al n ec n e t sa l o a c un r po e n wh c o a l d tr ai r c s twe d d d tisofi tr o n c si b e t c o t y i n

大跨度拱桥施工阶段的有限元数值分析

大跨度拱桥施工阶段的有限元数值分析

文章编号:!""!#$%&%(’""’)"$#""%(#"%大跨度拱桥施工阶段的有限元数值分析!张丽萍!,吴高峰’,虞庐松’(!)兰州铁道学院基础科学系,甘肃兰州&%""&";’兰州铁道学院土木建筑学院,甘肃兰州&%""&")摘要:随着施工技术的发展,拱桥的施工安全性是大跨度拱桥设计中的一个关键问题)采用大型有限元分析程序*+,-,对大跨度拱桥施工过程中拱架、拱肋的静力及稳定性进行了分析计算,为大跨度拱桥的施工安全提供了理论依据)关键词:拱桥;稳定性;有限元;施工中图分类号:.%!’)!文献标识码:*"概述拱桥在竖向荷载作用下,两端支承处不仅有竖向反力,还将产生较大的水平推力)正是这一水平推力,使拱内产生强大的轴向力,并能有效地减小跨中弯矩,充分发挥主拱材料的强度,增大跨越能力,因此拱桥是我国公路上常用的一种桥梁型式)拱桥的修建过去常采用支架施工法,随着无支架施工技术的发展,大跨度拱桥施工过程中的稳定性是否满足要求往往成为一个控制因素,施工计算的重要性愈显突出)本文研究的某大跨度拱桥先采用拱架法施工,即先拼装拱架,然后在拱架上浇注拱肋)拱架采用万能杆件拼装形成空间桁架)每片拱架横向宽度为’/,高度为$/)共!&个预拼段经浮运后由缆索吊悬臂拼装而成)!计算模型拱架的各杆件采用*+,-,程序中的01+23单元模拟,按铰结空间桁架进行分析计算)整个有限元模型中,单元总数为$%4(个,如图!5所示,标准节段的杆件布置如图!6所示)拱架各杆件由肢数和型号不同的角钢构成,分别采用以下三种截面:立杆和横支撑:")""$(/’($肢&47&473角钢))上下弦杆:")"!8$83/’(3肢!’"7!’"7!"角钢))"!收稿日期:’""’#"4#"8作者简介:张丽萍(!8(3#),女,山西潞城人,兰州铁道学院副教授)第’!卷第$期’""’年3月兰州铁道学院学报(自然科学版);<.=+*0<>0*+?@<.=*10A *-.+1B C =,1D -(+5E F G 5H ,I J K L I K M )B N H )’!+N )$*F O###############################################################)’""’!"!!!""期张丽萍等:大跨度拱桥施工阶段的有限元数值分析用工字形截面,其余横梁采用箱形截面,共!根横梁"采用#$%&%中的’(#)*!+单元模拟"采用拱肋自重计算得到其前,阶特征值分别为*-"+!+,--"*,.,.,",*/,.0"1*0,.+"/0!,其中前.阶为面外失稳模态,第,阶为面内失稳模态"如图1所示"卷。

某大跨度悬挑钢连廊卸载多尺度有限元模拟及分析

某大跨度悬挑钢连廊卸载多尺度有限元模拟及分析

某大跨度悬挑钢连廊卸载多尺度有限元模拟及分析杨伟【摘要】采用MIDAS/GEN软件分别建立了多尺度有限元模型和简化有限元模型对某大跨度悬挑钢连廊施工卸载后的受力状态进行有限元分析.在结构牛腿节点采用精细化模型,其余构件采用梁单元的多尺度有限元模型与全部采用梁单元的简化模型的模拟结果进行对比分析,可以发现:二者在结构整体受力和变形方面可保持基本一致,但简化模型无法体现牛腿节点处的复杂受力状态;而多尺度模型则可明显观测到牛腿节点处各板件的局部应力,并能够体现牛腿钢梁处受到的扭转效应,对分析牛腿节点安全具有重要意义.同时,应力实际监测结果与多尺度模拟结果也更为接近,进一步证明了所采用的多尺度有限元分析方法准确、可靠,从而为保障施工卸载安全提供更加有力的技术支撑.%Multi-scale finite element model and simplified model of a large span cantilever steel gallery are built by usingMIDAS/GEN software,i.e.,a refined meshed elements are used in the key parts of bracket,and beam elemets are used in the remaining beam members.The simulation results of the multi-scale model and the simplified model all used the beam elemets were compared.It could be found that the two models can remain basically the same in the overall structural deformation and overall stress,but simplified model could not reflect the complex stress state of a bracket.While,the local stress of each plate of corbel could be clearly observed in the multi-scale model,and which could reflect the torsion effect of the corbel beam.It was a very necessary measure to ensure the corbel node security.In the same time,the actual monitored results are close to the muhi-scale simulationresults,which further proves that the multi-scale finite element analysis method is accurate and reliable,which provide a technical support for the protection of unloading construction safety.【期刊名称】《结构工程师》【年(卷),期】2017(033)005【总页数】7页(P194-200)【关键词】多尺度有限元法;监测;大悬挑;钢梁【作者】杨伟【作者单位】福建省建筑科学研究院,福州350025;福建省绿色建筑技术重点实验室,福州350025【正文语种】中文随着有限元技术的迅速普及,工程非线性计算已经得到了迅猛发展。

桥梁有限元仿真分析计算

桥梁有限元仿真分析计算

由此可见,单元分析就是对单元构造一个适合的近似解,即推导有限 单元的列式,其中包括选择合理的单元坐标系,建立单元试函数,以某 种方法给出单元各状态变量的离散关系,从而形成单元矩阵(结构力学 中称刚度阵或柔度阵)。
(2)单元集合 按照单元之间的联结方式,对整个求解问题系统进行整合。在弹性
力学中利用单元的内部势能力与外部作用势能一起守恒,建立内部单元 与外界作用之间的联系。
半径等; e)一维单元的截面特征值,如截面面积、惯性矩等; f)相关几何数据
(3)边界条件数据 a)位移约束数据;b)载荷条件数据;c)热边界条件数据;
d)其他边界数据.
4、单元类型 1)平面应力单元,平面应变单元; 2)轴对称实体单元,空间实体单元; 3)板单元,壳单元,轴对称壳单元; 4)杆单元; 5)梁单元; 6)弹簧单元; 7)间隙单元; 8)界面单元; 9)刚体单元;
(6)模型检查和处理 一般来说,用自动或半自动网格划分方法划分出来的网格模型还
不能立即应用于分析。由于结构和网格生成过程的复杂性,划分出来的 网格或多或少存在一些问题,如网格形状较差,单元和节点编号顺序不 合理等,这些都将影响有限元计算的计算精度和计算时间。
(7)边界条件定义 在对结构进行网格划分后称为离散模型,它还不是有限元模型,只 有在网格模型上定义了所需要的各类边界条件后,网格模型才能成为完 整的有限元模型。
ANSYS GUI中六个窗口的总体功能
输入
显示提示信息,输入ANSYS命令,所 有输入的命令将在此窗口显示。
应用菜单
包含例如文件管理、选择、显 示控制、参数设置等功能.
Hale Waihona Puke 主菜单 包含ANSYS 的主要功能 ,分为前处 理、求解、 后处理等。

基于有限元模型的大跨度刚架系杆钢箱拱桥对称施工分析

基于有限元模型的大跨度刚架系杆钢箱拱桥对称施工分析

基于有限元模型的大跨度刚架系杆钢箱拱桥对称施工分析作者:王国铭杨雨厚来源:《西部交通科技》2023年第10期作者简介:王国铭(1988—),工程师,主要从事普通国省公路养护与建设管理工作。

文章采用有限元方法对广西某大跨度下承式刚架系杆钢箱拱桥进行对称施工分析,基于Midas Civil有限元软件,模拟分析系杆钢箱拱桥在施工和成桥不同阶段的位移变形和应力等关键参数。

结果表明:在施工阶段,主拱及横撑与格构梁的最大拉/压应力呈对称分布,主拱和格构梁的累计位移同样呈对称分布,且在跨中处累计位移最大;在成桥阶段考虑承载能力极限状态和正常使用极限状态下,主拱、横向支撑和格构梁的结构验算结果均满足规范要求;吊杆和系杆在承载力极限状态下的最大索力分别为2 189.4 kN和2 991.2 kN,最小安全系数分别为3.2和2.7,大于规定值2.5和2.0。

桥梁工程;钢箱拱桥;有限元模拟;对称施工U448.22+5A4715940 引言拱桥因外形美观、受力合理等特点,成为大跨度桥梁的主要形式之一,其中系杆钢箱拱桥应用广泛[1]。

然而,由于系杆钢箱拱桥复杂的结构和较高的技术要求,在施工过程中存在着一定的风险。

因此,为了确保施工安全和质量,对大跨度刚架系杆钢箱拱桥进行施工分析与评价研究具有重要意义[2]。

有限元模型是一种基于数值计算的分析方法,可以对结构进行力学性能分析和变形预测[3]。

在大跨度刚架系杆钢箱拱桥的施工中,有限元模型可以用来确定桥梁在不同施工阶段下的应力、变形等参数,以及检验各个节点的承载能力是否符合设计要求[4]。

大跨度刚架系杆钢箱拱桥的施工需要考虑到其特殊的施工方式和结构特点,在施工过程中需要对各个节点的变形情况进行实时监测,并采取相应的调整措施,以确保桥梁的稳定性。

针对各个构件的受力情况,需要进行承载能力分析和评估,以确保桥梁在使用过程中的安全性。

综上所述,大跨度刚架系杆钢箱拱桥对称施工是一项复杂而严谨的工作[5]。

吉利黄河大桥主桥的有限元仿真建模

吉利黄河大桥主桥的有限元仿真建模

收稿日期:2005201224基金项目:河南省杰出青年科学基金(021*******);交通厅科技计划项目资助(2003P110)作者简介:李晓龙(19772),男,河南南阳人,郑州大学结构工程硕士研究生,主要研究方向:工程结构分析与控制.通讯作者:李大望(19632),男,河南洛阳人,郑州大学土木工程学院教授,博士.文章编号:100423918(2005)022*******吉利黄河大桥主桥的有限元仿真建模李晓龙1, 李大望1, 尚 刚2, 赵国运2(1.郑州大学土木工程学院,河南郑州 450002; 2.河南省交通厅公路管理局,河南郑州 450052)摘 要:针对吉利黄河大桥预应力混凝土连续箱梁主桥移动模架法施工特点,借助于通用有限元程序ANSYS 构建了全桥仿真分析模型.详细介绍了建模的过程和方法,为研究模架移动、桥梁自重、预应力施加、支座沉降、环境变化等因素对结构的作用效应规律奠定了基础.关键词:有限元;仿真分析;移动模架;连续箱梁中图分类号:TU 279.7+2 文献标识码:A吉利黄河大桥是太澳高速公路济源至洛阳段的咽喉工程,由北引桥、主桥和南引桥组成.主桥全长1200米,上部结构为预应力混凝土单箱单室连续箱梁结构,上下行分离设计;每跨50米,纵横向预应力体系;采用移动模架法自南向北逐跨施工.作为桥梁逐段施工方法的一种,移动模架是以移动式桁架(或钢箱梁)为主要支承结构的整体模板支架,可一次完成一联梁体混凝土的浇筑,便于模高的调整和控制,自动化程度高,施工速度快,已在我国铁路和公路桥梁的施工中得到了发展和应用[1-4].采用移动模架施工,主桥上部结构体系随施工进程不断转换,施工过程效应对主桥线形和内力的影响不容忽视.由于移动模架法使用时间相对较短、累积经验少,理论上深入的研究分析依然缺乏.为研究施工过程中模架移动、桥梁自重、预应力施加、支座沉降、环境变化等因素对结构的作用效应规律并为后续同类工程提供合理的施工控制措施,以使竣工桥梁与设计状态达到最大限度的一致,本文结合吉利黄河大桥工程,借助通用有限元程序ANSYS 构建了全桥仿真分析模型[5],详细介绍了建模的过程和方法.1 主桥有限元仿真分析模型1.1 基本假定(1)混凝土、钢绞线都为理想各向同性材料;(2)箱梁各部分温度相同;(3)预应力束的圆弧过渡简化为平直线、斜直线模型;(4)支座处没有竖向相对位移;(5)箱梁横截面按左右对称考虑;(6)采用混凝土弹性模量,不考虑普通钢筋作用(偏于安全),普通钢筋在混凝土内均匀分布,混凝土密度采用普通钢筋与混凝土的折算密度.1.2 建模单元选择方案桥梁分析中上部结构建模一般采用块体、板壳或梁单元,由于本桥的结构体系庞大,若用块体单元建模,单元数目过多,自由度非常大,目前情况下在个人计算机中将很难完成,而且用块体单元建模较为复杂,分析过程中又经常需要对模型进行修改,使建模的困难更加突出.而采用壳单元建模,组成箱梁的各部分符合壳的力学性能特点,建模相对简单,模型修改方便,自由度数量适中,利用现有的个人计算机即可完成计算,所以考虑选用板壳单元模拟箱梁,即可节约计算时间,又能满足工程需要、达到相应的精度.在本文有限元模型中,用ANSYS8.0中的壳单元Shell63模拟顶板、腹板、底板和横隔板,用三维拉压杆单元Link8模拟预应力钢绞线,建立全桥有限元模型;通过设置初应变,使Link8获得初应力以模拟预应力第23卷 第2期2005年4月 河 南 科 学HENAN SCIENCE Vol 123 No.2Apr.2005作用.由于主桥箱梁分两联,每联12跨,上下游箱梁分离,可将上部结构分为基本对称、相互独立的四个部分,只选择其四分之一即上游第二联建立模型.整个仿真模型共有单元65056个,其中Link8单元18120个,Shell63单元46936个,自由度300687个.1.3 主要建模过程1.3.1 坐标系选取模型整体坐标系取迪卡儿坐标系,原点在第二联箱梁起始端截面中心线与底板中面交点,以自南向北纵桥向为Z 轴正向,竖向向上为Y 轴正向,横桥向上游方向为X 轴正向.1.3.2 定义单元材料特性模型中共有两种材料:混凝土和预应力钢绞线.每种材料类型有相应的特性参数,其定义方式及数值随结构的线弹性或非线性分析方式不同而变化.在主桥的线弹性分析中,由于已假定混凝土和钢绞线为各相同性材料,在两者材料特性中只需分别定义各自的弹性模量、质量密度、泊松比和热膨胀系数.其中,混凝土的泊松比μc =0.1667,弹性模量E c =3.5×104MPa ,热膨胀系数αc =0.00001;钢绞线采用符合美国ASTMA416-92标准、直径为Φ15.24mm 的270级低松驰钢绞线,其抗拉强度标准值R b y =1860MPa ,密度ρy =7.8t/m 3,弹性模量E y =1.9×105MPa ,泊松比μy =0.3,热膨胀系数αy =0.000012.而混凝土的质量密度取实际采用的C50级混凝土与普通钢筋的折算密度ρc .参考第一跨箱梁各材料的用量:素混凝土体积451m 3,普通钢筋质量75.2t.素混凝土密度取为2.4t/m 3,普通钢筋密度取为7.8t/m 3,即普通钢筋体积9.641m 3.则可通过换算得到混凝土的折算密度ρc =2.516t/m 3.1.3.3 定义单元实常数板壳单元Shell63需定义单元四个角点的厚度实常数,根据主桥截面设计尺寸计算出不同位置处的板厚,作为该处壳单元的厚度,有几种不同板厚,相应就有几种壳单元实常数.Link8单元实常数包括面积和初应变,主桥预应力体系纵向钢束按截面积大小分为两种:Φj 15.24-9束和Φj 15.24-19束,面积实常数相应为,A 1=1.4×10-4×9m 2;A 2=1.4×10-4×19m 2(A =1.4×10-4为单根钢绞线面积).Link8单元初应变ist rn 的计算:预应力钢绞线单根张拉力为,195.3×103N ,张拉力作用下1米钢绞线的伸长量为Δl =F ×1/(E c ×A ),初应变ist rn =Δl/(1+Δl ).1.3.4 单元控制选项的设置Shell63有keyopt (1)、keyopt (2)等9个控制选项其中keyopt (1)控制弯曲刚度和薄膜刚度设置,keyopt (2)控制正切刚度阵设置,由于箱梁的各板块为中厚度板,不仅有平面外的横向荷载作用,还要承受平面内力,故将keyopt (1)设置为0,即弯曲刚度和薄膜刚度都起作用,同时可把keyopt (2)设置为1来启动一致正切刚度矩阵(包括正切刚度阵和一致应力刚度阵)以考虑几何非线性.1.3.5 建立模型建立全桥混凝土和平直线预应力束模型的主要步骤为:①生成截面关键点;②复制生成一、二跨梁控制截面关键点;③利用已生成的关键点,借助有关命令生成一、二跨实体模型(平直线预应力束模型在生成混凝土面实体模型时连带生成);④赋予各实体相关的材料、实常数类型和单元属性;⑤设定单元尺寸,将实体模型划分成有限元模型;⑥对已生成的一、二跨有限元模型进行镜象或对称复制操作,得到全桥混凝土和直线束的有限元模型.建立全桥斜直线预应力束模型的主要步骤为:①在一、二跨有限元模型的各段斜直线预应力束起止点之间均匀生成结点,再利用这些结点形成单元并赋予相应材料、实常数类型和单元属性;②对已生成的斜直线束单元进行镜象或对称复制操作,得到全桥斜直线预应力束有限元模型;—542—2005年4月 吉利黄河大桥主桥的有限元仿真建模最后,用耦合命令将斜直线束与直线束相接处的结点自由度耦合起来,使其在相连接的结点处具有相同的自由度,从而使混凝土单元和预应力束单元一起协调受力.1.3.6 定义约束本模型约束条件按主桥设计图纸标示的支座布置方式对应设置,即上游第二联梁体除在中间墩(48#墩)设纵桥向固定支座外,其余各墩均设置纵向滑动支座,箱梁上游侧一列支座为横桥向活动支座,下游侧一列支座为横桥向固定支座.根据主桥支座的这种设置,按照模型已规定的整体坐标系,在仿真模型中将48#墩上游支座处结点约束Y 、Z 方向自由度,下游支座处节点约束X 、Y 、Z 方向自由度,在其它桥墩支座结点处,上游侧仅约束Y 方向自由度,下游侧约束X 、Y 方向平移自由度.2 结语 随着计算机硬件技术的发展结构分析理论的不断进步,利用大型通用有限元程序进行全桥结构仿真分析必将在当今的桥梁设计和分析中发挥日益重要的作用.本文采用以上方法和步骤建立的吉利黄河大桥主桥结构的有限元仿真模型,能够较全面地反映实际结构的特点、满足其施工过程和成桥状态的分析与模拟要求.但在具体应用细节上,尚应注意如下问题:2.1 应统一参数的单位制.本模型选取的单位是:力(N ),长度(m ),应力、单位面积压力(Pa );2.2 生成面的时候应注意结点的环绕方向.结点环绕方向决定面的法向,面法向决定网格划分后每个单元的法向及其各个面编号,加面荷载时,要分清加载面对应的编号及加载方向;2.3 在单元镜像复制或平移复制时,要注意结点号码的增量,一定要使新生成的最小结点号大于已存在的最大结点号,否则会导致号码被重复的已有结点被删除.另外在单元复制后,相关截面处会产生位置重叠的结点,因此,在每一步有新单元、新结点生成的操作完成后,应使用NUMMR G 命令将位置重复的结点合并,再用NUMCMP 命令压缩结点号码,使结点号从1开始连续排列.在单元复制前宜先查询当前的最大结点号.2.4 斜向预应力单元生成后,在自由度耦合完之前不宜压缩结点号,这样会导致预应力单元结点号被程序自动改变,在耦合时不易确定其对应编号位置而增添耦合的难度.参考文献:[1] 刘家锋.我国移动支架造桥机的发展综述[J ].铁道标准设计RAIL WA Y STANDARD DESIGN ,2002,(2):11-16.[2] 帅长斌,愈文生.高墩桥梁移动模架法整孔无支架现浇造桥机设计[J ].桥梁建设,2002,4:65-68.[3] 张运书,杨利全,晁庚奇.现浇连续梁滑移模架(MSS )施工技术[J ].铁路桥梁技术,2002,(3):30-33.[4] 叶东升.洛阳黄河公路大桥设计[J ].桥梁建设,2004,(1):24-27.[5] 张立明.Algor 、Ansys 在桥梁工程中的应用方法与实例[M ].北京:人民交通出版社,2003.FEM establishment of Jili Yellow River main bridgeL I Xiao 2long 1, L I Da 2wang 1, SHAN G G ang 2, ZHAO Guo 2yun 2(1.School of Civil Engineering ,Zhengzhou University ,Zhengzhou 450002,China ; 2.Bereau of Road Administration ,Henan Province Office of Communications ,Zhengzhou 450052,China )Abstract :According to the trait of the Jili Yellow River ,a continuous prestressed concrete box girder bridge ,which was constructed in span by span method with slide shuttering ,a FEM of the entire bridge was established using the FEA program ANSYS.In addition ,the process and the method of FEM Establishmeng were also introduced in detail ,as provides the foundation for the study of the law of effect on the structure under different loads such as the movement of shuttering ,self gravity of bridge ,prestressing ,bearing displacement ,the changes of environment and so on.K ey w ords :finite element ;simulation analysis ;span 2by 2span method ;continuous box girder—642—河 南 科 学 第23卷第2期。

“X”型大跨度双弧线桥梁有限元模拟分析

“X”型大跨度双弧线桥梁有限元模拟分析

“X”型大跨度双弧线桥梁有限元模拟分析发表时间:2019-07-26T11:12:00.410Z 来源:《基层建设》2019年第14期作者:吴有明钱林栋[导读] 摘要:本项目地理位置独特为满足功能及景观要求采用“X”型大跨度双弧线桥梁,利用空间有限元法建立模型模拟桥梁各阶段受力状况,并对桥梁运营及施工阶段各构造的安全进行研究,以获得梁体实际受力状况进行针对性的结构安全验算,可为类似项目提供参考。

中都工程设计有限公司广东广州 510030摘要:本项目地理位置独特为满足功能及景观要求采用“X”型大跨度双弧线桥梁,利用空间有限元法建立模型模拟桥梁各阶段受力状况,并对桥梁运营及施工阶段各构造的安全进行研究,以获得梁体实际受力状况进行针对性的结构安全验算,可为类似项目提供参考。

关键词:计算分析;桥梁结构;有限元 1 工程概况本项目位于韶关解放路为人行景观天桥,为满足功能及景观需求,现场受到限制较多,因此,采用“X”大跨度双弧线的形式,形成四个方向、八个流向的交通组织,而舒展流畅的壳体动线与挺拔的拉索柱构成一座大气、新颖、现代感强的人行天桥,同时达到快速、便捷、美观。

本桥梁工程总体设计在满足交通功能的基础上,采用钢箱梁斜拉桥方式,其大跨度、薄箱体、少支撑、大弧线的造型方式,开阔、延展、富有张力和通透感。

在满足功能的同时,具有良好的区域功能标识性。

最大跨度64.54 m。

桥面宽度呈变宽布置,跨中宽度11.1 m,1号墩、2号墩及4号墩端部宽度5.3 m,3号墩端部宽度3.2 m,钢箱梁截面高1.2 m。

图1 桥梁布置示意图2 总体设计(1)桥梁主梁采用钢箱梁形式,跨中箱梁截面采用单箱单室,端部箱梁截面采用单箱双室,钢箱截面高度1.45m,铺装0.5m,箱室宽度2.4m,两边挑臂各1.05m。

跨中钢箱梁上翼缘厚20 mm,下翼缘厚36 mm,腹板厚12 mm。

(2)本桥梁工程主梁、主塔、人行梯道等构件采用Q345C焊接钢板,钢板厚度小于16 mm,钢材抗拉、抗压和抗弯强度设计值为275 MPa,抗剪强度设计值为160 MPa,端面承压强度设计值为355 MPa;钢板厚度在16 mm~40 mm之间时,钢材抗拉、抗压和抗弯强度设计值为270 MPa,抗剪强度设计值为155 MPa,端面承压强度设计值为355 MPa。

多尺度有限元模型在桥梁检测中的应用

多尺度有限元模型在桥梁检测中的应用

多尺度有限元模型在桥梁检测中的应用20世纪80年代,E·C·汉勃利为了解决荷载横线分布计算的问题,提出梁格法理论并将其推广.在计算机不发达的年代,该方法利用梁单元可以手算得到整体式梁的应力横向分布.2018年实行的《公路钢筋混凝土及预应力混凝土桥涵设计规范》推荐了桥梁结构的实用精细化分析模型的简化方法,其主要有空间梁格分析模型、折面梁格分析方法以及考虑薄壁效应的7自由度单梁模型,都是在弥补单梁分析模型中无法考虑的空间效应.但以上2种方法是采用梁单元建模,都是对桥梁结构分析的一种简化模型,当需要的计算精度越高时,需要将梁格划分得越细致.尽管梁单元建模可以降低计算成本,但是对于建模来说,费时费力,并且容易出错.采用一致多尺度分析模型,计算和建模成本都较低,同时能够得到较高的计算精度,可以很好地解决桥梁结构精细化分析的问题.根据梁单元的分析假设,梁的高跨比(h/L)小于10时,剪切变形的影响在计算中可以忽略.对于桥梁结构,尤其是大跨桥梁,该条件基本都能满足要求.因此对于桥梁结构整体力学特性的分析,采用宏观模型是可行的;但是对于桥梁检测中需要测试局部应力,尤其对于结构中应力沿横桥向的分布,杆系单元是无法满足要求的.若采用微观的详细计算模型,建模和计算成本都比较高.本文结合工程实例分析,建立多尺度有限元模型,通过实测值及理论计算值的对比分析,研究多尺度有限元模型在桥梁检测中的可行性。

1 多尺度模型节点耦合方法多尺度模型由于其建模过程需要用到不同的有限单元,其节点自由度不同,因此在建立多尺度有限元模型时,难点是如何保证不同单元界面之间连接的正确性[8].当不同种类单元的自由度相同时,采用共节点进行耦合即可,但是对于不同单元的自由度不同时,就需要建立“约束方程”.在宏观模型与精细化模型之间,需要从低维度单元向高维度单元进行过渡,这种过渡通常有3种方式:板壳单元向三维实体单元由线过渡为面;梁单元向三维实体单元由点过渡为面;梁单元向板壳单元由点过渡为线.在混凝土桥梁检测中,对于控制断面力学计算采用空间梁单元和三维实体单元相结合模型.对于空间梁单元模型具有6个自由度:DX、DY、DZ、RX、RY、RZ;实体单元具3个自由度:DX、DY、DZ.因此,空间梁单元与三维实体单元共节点时其连接方式为铰接,显然与实际不符.人工编写约束方程进行过渡比较繁琐,采用MPC法(刚性梁法)容易产生应力集中,采用刚性区(CERIG)自动建立约束方程较为合理.本文将采用这种连接方式以保证多尺度模型中单元界面上的位移协调.2 矩形截面简支梁的多尺度模型为了验证刚性区(CERIG)自动建立约束方程在空间梁单元和三维实体单元混合模型中的有效性以及正确性,建立1个矩形截面简支梁进行分析计算.依据《公路桥梁荷载试验规程》,简支梁控制截面为最大正弯矩的跨中截面,因此该模型将跨中取为精细化分析区段,其长度分别取0(宏观模型)、L/10、2L/10、3L/10、4L/10、5L/10、6L/10、7L/10、8L/10、9L/10、10L/10(三维实体模型)进行建模,对跨中截面应力及变形进行对比分析(L为简支梁跨度).建立的有限元模型如图1所示.矩形截面B×H=150 mm×200 mm,梁跨度3 000 mm,材料弹性模量3.45×104 MPa,容重26 kN/m3,承受均布荷载1.00 kN/m和集中荷载10 kN.图1 矩形截面简支梁多尺度有限元模型分析不同多尺度模型在均布荷载和集中荷载作用下的结构响应,得到的分析结果见表1,可以看出:各多尺度模型与整体杆系单元模型、详细三维实体单元模型的计算结果吻合程度较高,尤其桥梁检测中用于试验荷载控制的加载效率求解中用到的截面内力基本一致.随着跨中区段局部详细模型长度的增加,均布荷载作用下跨中挠度保持不变,集中荷载作用下跨中挠度随着该区段的长度而变大,但是最大值与最小值之间的差值百分比为0.37%;多尺度模型与整体杆系有限元模型计算的跨中挠度差值百分比最大为0.32%(均布荷载)和0.61%(集中荷载);跨中截面下缘正应力计算值与整体杆系模型的差值百分比最大值为0.53%(均布荷载)和2.19%.因此,采用刚性区(CERIG)自动建立约束方程进行多尺度模型的建立计算是可行的.表1 矩形截面简支梁跨中区段多尺度模型计算结果3 实例分析为了验证多尺度模型在桥梁检测中的适用性,现以某等截面3跨预应力混凝土连续箱梁为例进行分析.3.1 工程简介该桥桥跨布置形式为(28+35+28)m,为3跨等截面预应力混凝土连续梁桥,截面形式为直腹板单箱双室,截面高度1.9 m,顶板宽9.1 m,底板宽5.5 m,具体截面尺寸如图2所示.桥面横向宽度为9 m+2×0.5 m.设计荷载为公路-Ⅱ级.箱梁材料为C50混凝土.(a) 跨中(b) 支点图2 单箱双室箱梁横截面(单位:cm)3.2 多尺度有限元模型利用Midas Civil建立该桥的多尺度有限元模型,依据《公路桥梁荷载试验规程》以及该桥的对称性特点,该桥测试控制断面为墩顶截面和中跨跨中截面.因此在建立多尺度模型时只将控制断面进行细化建模,对于墩顶位置本模型取支点左右各2 m(腹板和顶板变化区段),对于中跨跨中位置本模型取7 m(中跨跨度的0.2倍)进行细化建模.三维实体单元与梁单元的连接用刚性区(CERIG)法,程序自动建立约束方程,以保证节点变形的协调.建立的多尺度有限元模型如图3所示.3.3 测点布置根据文献[11-12],本次计算及测试的截面为中跨跨中和墩顶截面.应变测点布置在试验车辆偏载一侧腹板外侧,沿梁截面高度均匀布置,在翼缘板位置布置1个测点,共布置应变测点12个(Y-1~Y-12),测点布置如图4所示.由于墩顶截面无挠度变化,故挠度测点只布置于跨中截面,沿跨中截面底板宽度方向均匀布置,共布置挠度测点3个(N-1~N-3),测点布置如图5所示.图3 3跨等截面连续箱梁多尺度有限元模型(a) 跨中(b) 墩顶图4 控制截面应变测点布置(单位:cm)图5 中跨跨中截面挠度测点布置(单位:cm)3.4 加载方案荷载试验工况的选择,首先应反映桥梁结构在设计车道荷载作用下的最不利受力状态,以满足桥梁承载能力鉴定的要求.车辆加载位置及车辆参数采用文献[11]提供的数据,该加载方式满足文献[12]规定的加载效率要求.具体加载位置如图6~7所示.3.5 静载结果分析将各荷载工况下的结果进行汇总,计算结果采用本文多尺度有限元模型计算的结果,实测值采用文献[11]中数值,应变结果汇总见表2~3,挠度结果汇总见表4.由表2~4可以看出:校验系数大小比较均匀,表明多尺度模型在控制截面处能够较好地反映实际情况,计算出变形和应变沿桥梁宽度方向的变化趋势;应变沿桥梁高度方向基本呈线形变化趋势,挠度沿桥梁宽度方向也基本按线形变化,各校验系数均满足规范要求,桥梁承载能力满足要求.图6 工况1车辆加载位置(单位:cm)图7 工况2车辆加载位置(单位:cm)3.6 基频结果分析该桥多尺度模型、杆系单元模型计算的理论基频和实测的基频分别为4.07、4.06、4.79 Hz,可以看出:杆系单元模型与多尺度模型计算的桥梁基频基本一致,再次说明了一致多尺度模型的正确性;实测基频大于有限元计算基频,桥梁刚度满足规范要求.表2 工况1试验车辆荷载作用下跨中截面应变结果汇总(με)表3 工况2试验车辆荷载作用下墩顶截面应变结果汇总(με)表4 工况1试验车辆荷载作用下跨中截面挠度结果汇总mm4 结论1) 采用刚性区(CERIG)法建立多尺度有限元模型,可以解决杆系单元建模计算的精度问题和整体细化建模计算的成本问题.2) 多尺度模型可以对桥梁检测中关心的控制截面采用实体或板壳单元进行细化建模,计算结果更加贴近实际,可得到应力及变形沿桥梁宽度和高度的变化规律,得到的校验系数更加均匀,避免常规杆系单元建模计算中出现校验系数过大或过小.3) 本文选取的计算实例桥梁横向宽度较小,对实际桥梁检测中桥梁宽度较大的桥梁结构,多尺度模型具有很好的优势.。

某大跨度钢管砼拱桥有限元建模与稳定性计算

某大跨度钢管砼拱桥有限元建模与稳定性计算

135 / . 。副拱 拱 肋 采 用 钢 筋 砼 结 构 , 轴 线 为 圆 曲 拱 线 , 肋 由两 半 拱加 一 段 长 5 . 4 n的直 线 段 纵 拱 O 2 6r 梁构成 , 副拱 计算 跨 径 z 3 8 8i , 一7 . 6 n 计算 矢 高 厂 一
2 . 3 , 跨 比 , Z / . 0 。主拱 与副 拱及 纵 2 0 7r 矢 n / 一1 6 7 4 梁构成 一个 弯 月形 状 。边拱 拱 肋 采用 钢 筋砼 结 构 ,
拱轴线 为 圆曲线 , 拱肋 为悬 臂 半拱 , 边拱 计算 跨 径 z
一6 梁端 留 6r 直 线 段) 计算 矢 高 厂 9 3 2 5m( f l , 一1 . 6 1 , 跨 比 z / . 1 。主拱 拱肋 为 4肢钢 管 桁 T失 I 一1 6 7 5
IK。 + a K ] 一0 ] E f E
摘 要 : 据 某在 建 大跨 度 钢 管砼 拱 梁 复 合 式拱 桥 的 结 构 特 点 , 用 MI As C VI 根 利 D / I L软 件 建 立 其 空 间有 限 元 分析 模 型 , 对该 桥 的 稳 定 性进 行 分析 研 究 , 算 了其 失 稳 模 态 , 真 计 算 结 果 表 明 该 计 仿
结 构 、 型新 颖 的 钢 管砼 拱 桥 的稳 定 性 满 足要 求 。 造 -
关 键 词 : 梁 ; 管砼 拱桥 ; 限 元模 型 ;稳 定 性 桥 钢 有
中 图分 类 号 : 4 . 2 U4 8 2 文 献标 志码 : A 文 章 编 号 :6 1 6 8 2 1 ) 3 1 2 2 1 7 ~2 6 ( 0 1 0 —0 4 —0
载能力 和 跨越 能 力 大 幅提高 。 自 1 9 9 1年第 一 座钢

多尺度建模模拟方法在大跨桥梁设计中的应用

多尺度建模模拟方法在大跨桥梁设计中的应用
在第二尺度的板单元模型中,在纵向加劲肋及 相交横隔板范围内细化模型尺寸,作为第三尺度模 型,以解决正交异性桥面板疲劳应力模拟,以求得关 键板件在动力荷载下的疲劳性能。单元划分尺度为 05mm。
多尺度模型如图 5所示。
图 5 (68+108.5+43+103.5+65)m大跨钢箱梁多尺度模型
在结构有限元分析领域,各国的研究人员对多 尺度计算进行了初步研究探索和实践[6-7]。多尺度 计算模型的构造方法一般可分为尺度分离和尺度间 耦合两种[8-9]。前者着眼于在分析对象的不同部分 采用不同尺度,后者着眼于寻找宏观与微观之间的 联系。
12问题提出按照传统的二次分析的方法二次分析的方法即在结构全尺度模型上计算分析得到的构件内图1工程位置图力输出作为外力施加于局部细节模型13需要建立梁单元的全尺度模型得到连续梁纵桥向整体的受力情况
2020年 第 2期 北 方 交 通
文章编号:1673-6052(2020)02-0001-06 DOI:10.15996/j.cnki.bfjt.2020.02.001
— 1—
多尺度建模模拟方法在大跨桥梁设计中的应用
周 丹
(辽宁省交通规划设计院有限责任公司 沈阳市 110166)
摘 要:以沈阳市长青街快速路工程大跨变截面连续钢箱梁为工程背景,介绍了针对于大跨度桥梁结构的多 尺度建模方法。多尺度建模方法是基于不同的分析目标、分析层次,在同一个模型中采用不同尺度的有限元模拟 策略。多尺度建模方法兼具传统的“二次分析法”和“全实体模型方法”的优点,可以大大节省模型单元节点数量、 计算的空间。此方法可以解决大跨度复杂桥梁建立实体模型体量巨大、前期处理复杂、后期处理速度慢等弊端,并 且能够根据我们的设计目标得到各个尺度的荷载效应。多尺度结构模型计算在现阶段应用到桥梁结构的不多,此 方法还可以应用到施工监控、以及桥梁后期健康监测中。 关键词:大跨度桥梁;多尺度建模法;二次分析法;有限元模拟
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

某大跨桥梁结构一致多尺度有限元模拟分析
□李晶
【摘要】大跨桥梁结构具有结构构件多、自由度数目大、连接条件复杂等特点。

建立与实际桥梁结构几何构造完全一致的三维实体有限元模型操作繁复,且并无必要,这就需要建立既能准确、清晰地反映结构局部细节特性,同时又对结构整体响应没有影响的有限元模型。

【关键词】大跨桥梁结构;多尺度模拟;Ansys;有限元;耦合
【作者单位】李晶,广州番禺职业技术学院建筑工程系
结构行为一致多尺度模拟就是在同一个结构中同时使用多种尺度下的不同单元所建立的有限元模型,其中心思想是:对于结构中需要重点关注的局部构件或细节部位采用“小尺度”下的精细模型,而其余部分仍采用传统的高度简化的结构“大尺度”模型。

使用多尺度模型可在结构建模和分析过程中充分考虑结构最不利部位的缺陷和其演化过程以及对结构整体响应的影响,同时实现结构整体和局部细节受力计算与应力分析。

一、大跨桥梁的一致多尺度模拟
大跨桥梁结构具有结构构件多、自由度数目大、连接条件复杂等特点。

建立与实际桥梁结构几何构造完全一致的三维实体有限元模型操作繁复,且并无必要,这就需要建立既能准确、清晰地反映结构局部细节特性,同时又对结构整体响应没有影响的有限元模型。

大跨桥梁结构的有限元模拟应该是以具体的有限元分析为目标的结构行为一致多尺度模拟。

针对不同的有限元分析目标,对相应的有限元分析模型也有着不同的技术要求,理应根据具体情况采取相应的有限元建模方法和策略。

例如:基于桥梁设计的有限元分析只需要保证计算结果是趋于保守的就能达成设计目标,这种情况下建立高度简化的桥梁有限元模型即可满足要求。

相对的,针对结构局部细节损伤或状态评估的有限元模拟,则需要建立更高精度的有限元模型,方能清晰、正确的反映出局部细节处的损伤演化等过程,否则,将会“失之毫厘、谬以千里”,从而无法实现结构损失分析和状态评估这一目标。

二、结构一致多尺度模拟的具体方法
结构一致多尺度模拟的指导思想是:针对结构中需要重点关注的关键细节部位采取小尺度建模,而对结构其他部分仍沿用传统宏观尺度结构模拟。

根据大跨结构的构造特点,可以根据具体分析需要来确定所需“嵌入”的局部细节模型部位及数量。

总的来说,结构行为一致多尺度模拟的关键即不同尺度的模型耦合。

具体步骤总结如下:
步骤一:建立大跨结构的全尺度模型。

在设计荷载或由结构健康监测系统记录的运营荷载作用下计算结构主要构件的内力,并根据计算结果确定结构关键构件和危险部位以作为结构的重点关注构件。

步骤二:建立重点关注构件的构件尺度模型。

对构件进行名义应力分析,并由此确定构件中的关键焊连接细节部位,在此基础上,结合焊连接部位的细节构造以及局部几何、材料特性,建立局部细节模型。

步骤三:耦合以上三种尺度的模型。

即应用某种方式将局部焊连接细节模型“嵌入”构件尺度模型或结构全尺度模型,由此可以在结构荷载的作用下,得出“热点”应力和局部损伤演化及其对构件名义应力乃至结构内力的影响。

三、某大跨桥梁结构的一致多尺度模拟
本文基于关键局部构件的受力特点分析,采用结构全尺度和局部构件尺度,对某大跨桥梁进行结构行为一致多尺度模拟。

该大跨桥梁全桥孔跨布置为20+256+20+16= 312m,其中主跨为256m中承式钢管混凝土拱,边跨为2孔20m和1孔16m钢筋混凝土简支T梁,全桥桥面连续,在梁端与桥台接缝处设置伸缩缝。

由于主拱拱肋采用钢管混凝土组合构件,具有钢管混凝土的优点,施工难度小,可靠性好。

(一)全桥“大尺度”模型的建立。

本文采用大型通用有限元分析软件ANSYS针对某大跨桥梁结构建立空间有限元力学模型。

模型建立主要包括:钢管混凝土拱肋模拟;横撑、立柱的模拟;吊杆的模拟;桥面系模拟;边界条件的处理;选取坐标系、定义各单元截面;建立全桥“大尺度”模型;局部“小尺度”模型的建立。

(二)选定局部分析部位。

对于大跨度拱桥这种复杂结构,一些受力较为复杂的构件应在整体分析的基础上进行局部分析或细部分析。

拱脚是整桥结构强度的关键部位之一,可能承受着自重、二期恒载、预应力和活载的作用,特别是施工阶段,拱桥结构体系和荷载状态的不断变化,结构的内力和变形也将随着不断的发生变化,尤其是拱脚在混凝土灌注时可能成为悬臂构件的固定端,受力复杂且量值很大,所以拱脚在各个状况下应力分布的有限元计算值和实验值的确定就极其重要。

本文选取拱脚作为局部应力分析的关键部位并选用实体单元建立构件尺度下的“小尺度”模型。

(三)局部模型的“嵌入”。

由于全桥大尺度模型中,拱脚被简化为拱肋端部的固端约束,这里首先解除拱肋端部的全部约束,并在新建的拱脚模型底部施加固定约束。

将实体单
·
56
·
建筑工程中的地质勘探技术探讨
□乜艳宋扬
【摘要】建筑地质勘察是查明建筑场地及附近物理地质现象以及对拟建建筑物的影响程度。

在建筑工程进程中,只有经过详尽的地质勘察,才能保证建筑的安全和质量,使工程顺利进行。

随着大型建设项目的不断兴建,需要对地形、地质的差异性进行地质勘探。

本文通过分析建筑工程地质勘察特点,针对其勘察技术要点及勘察过程中应注意的问题进行探讨,以期在日后的工程实践中更好的掌握地质情况,从而设计出更加合理的施工方案。

【关键词】建筑工程;地质勘察;地基处理
【作者简介】乜艳(1981.3 ),女,河北衡水人;河北省地矿局第三水文工程地质大队助理工程师;研究方向:水文地质宋扬(1987.11 ),女,河北衡水人;河北省地矿局第三水文工程地质大队助理工程师;研究方向:水文地质
众所周知,建筑工程中的地质勘探一般包括很多方面,比如地形地貌、岩石的结构、岩石所处位置等等,这些因素的出现也无形中加大了建筑工作人员的岩土勘察力度,同时对地基的处理技术也要求更高。

而原有的二维、静态的资料分析模式已经不能充分表达它们的变化规律,这就使得建筑工人更加难以理解其中的空间变化规律,给工程的建设带来了更多技术难题。

随着经济的不断发展,计算机技术水平的逐步提高,也让我们有了解决岩土勘察和地基处理的技术,从原有的二维、静态的表达方式到现在的数字化、图形化动态分析模式。

下面就针对城市建筑工程的岩土勘察与地基处理技术做一些探讨。

一、岩土勘察的技术难题
随着经济的发展,人们追求的提高以及社会发展的需要,很多大型建筑工程不断兴建,原有的传统勘察模式早已经不能适应现在社会的需求,所以要求更高的技术手段来解决这些难题。

主要问题所在:
(一)地形地质。

由于我国的地表结构差异比较大,比如岩土的风化程度、软弱程度、空洞、不明地下物等等,而不同的地区又有不同的地质结构。

(二)岩土参数。

对于那些埋藏较深,地质比较复杂而且又难以取到原状的岩土来说很多信息都是不确定的,比如土质松软,结构类型等。

(三)技术人员素质。

由于内部技术人员本身所具有的知识水平和认识程度等情况的不同,加之缺乏更深层次的技
元SOLID45模拟的小尺度拱脚模型“嵌入”全桥大尺度模型中,即,需要实现体-梁耦合。

考虑所需耦合部位的具体情况,由于参与耦合的节点数据较少,基于ANSYS多点约束方法,具体采用耦合加约束方程法实现这两种不同尺度不同类型单元间的连接。

将BEAM44模拟的组成拱肋的四根弦管与SOLID45模拟的拱脚进行耦合。

针对所需耦合的节点逐一建立约束方程,实现拱脚模型的“嵌入”。

四、结语
通过对比青干河大桥多尺度有限元模型和单一尺度有限元模型的静力计算结果,验证了该多尺度有限元模型的有效性。

并进一步基于全桥结构一致多尺度有限元模型,针对拱脚局部的小尺度模型进行受力特点分析,并得出有益结论。

具体工作如下:
(一)验证多尺度模型的准确性。

局部实体单元的嵌入势必在一定程度上影响全桥结构形式,为进一步验证多尺度模型的有效性,故将桥梁单一尺度模型与多尺度模型在相同的荷载下的静力相应结果进行了对比。

结果显示两个模型计算结果基本一致,一致多尺度模型的应用并不会对桥梁结构形式及受力分布产生过大影响。

因此,结构一致多尺度模拟是正确有效的。

(二)拱脚局部受力分析。

拱脚是拱桥的关键传力部位之一,拱脚结点处受力复杂,在拱脚设计中,钢筋的布置形式及数量是拱脚能够满足承载力极限状态和正常使用极限状态的重要保证。

为此,有必要了解拱脚节点处的应力场分布规律,为结构设计提供相应依据。

而通常使用的单一尺度下桥梁整体有限元是无法给出拱脚内部应力分布规律的。

这就需要对拱脚节点采用三维实体单元建立空间力学模型进行分析。

【参考文献】

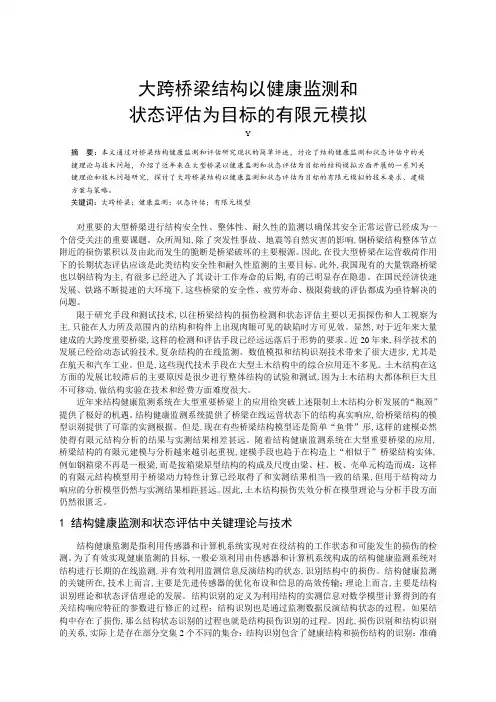

1.李兆霞等.大跨桥梁结构以健康监测和状态评估为目标的有限元模拟[J].东南大学学报,2003
2.楼梦麟.结构动力分析的子结构方法[M].上海:同济大学出版社,1997
3.孙正华,李兆霞,陈鸿天,殷爱国.考虑局部细节特性的结构多尺度模拟方法研究[J].特种结构,2007
·
66
·。
