高清摄像机分辨力检测方法
CCD相机成像分辨率自动测试的过程与方法介绍
CCD相机成像分辨率自动测试的过程与方法介绍引言目前传输型CCD相机已取代传统胶片相机成为主流摄影设备，然而各生产厂家对相机成像分辨率这一核心指标的测量还基本采用基于人工判读的测试方法。
人工判读测试分辨率，对胶片相机而言简单、方便，但由于不同人眼的视觉灵敏度不同以及检测条件的差异，因此难免引入不同程度的主观误差，时常难以达成统一的测量结果，从而影响了测试精度。
对于CCD 相机，可利用其对特定目标生成的数字影像，通过实施高效的数据分析处理技术，自动实现对相机分辨率量化测试，从而客观判定相机成像质量。
1 理论分析影响CCD相机成像分辨率的因素主要包括：光学系统、CCD器件及相应电路处理系统等。
其中光学系统可利用干涉检测法或传递函数等对其像质进行测试，从而客观地获取相应的分辨率量化结果；CCD器件本身的理论极限分辨率可以根据其像元尺寸直接计算求得；对于电路处理系统，在理想情况下其对图像分辨率测试方面的影响可忽略不计，在此暂不予以考虑。
综合上述因素，CCD 相机整机理想情况下的分辨率N 可由下式计算求得：式中：N光为光学系统分辨率；NCCD 为CCD器件的分辨率。
虽然上述计算可以估算出CCD相机整机的理论分辨率，但由于存在整机装配误差、系统控制误差以及依靠人工判读测试带来的主观不确定性，经常难以准确反映相机最终成像水平，因此需要在CCD 相机整机检测时对分辨率指标实施精确量化测试，从而客观综合反映CCD相机整机成像质量。
为此，本文提出基于光栅目标影像对比度分析的分辨率自动测试方法。
该方法是将CCD 相机整体作为光能量信息传递系统，根据系统传递函数测试原理，按照正弦级数展开的定义，将矩形分布函数展开成不同频率正弦分布的叠加，则对比度传递函数可表示为：由于光电探测器将光通量转换为电信号，利用电子学方法可将所有高次谐波成分全部滤掉，这样所得到的传递函数关系式变为：M 和M0 分别为输出对比度（又称调制度）和输入对比度。

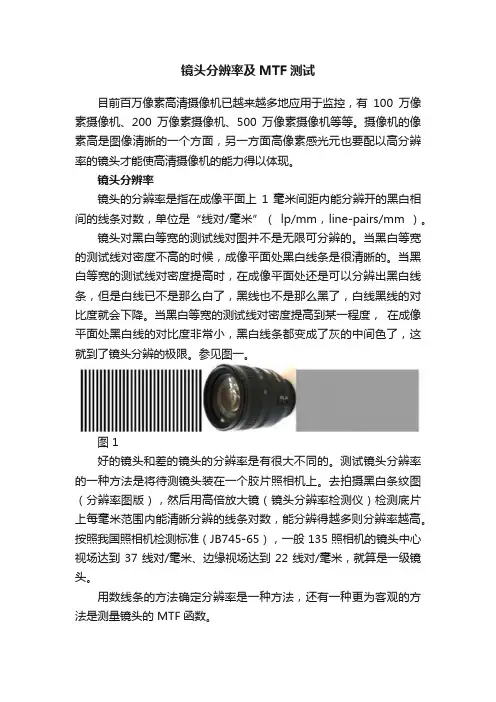

镜头分辨率及MTF测试
镜头分辨率及MTF测试目前百万像素高清摄像机已越来越多地应用于监控，有100万像素摄像机、200万像素摄像机、500万像素摄像机等等。
摄像机的像素高是图像清晰的一个方面，另一方面高像素感光元也要配以高分辨率的镜头才能使高清摄像机的能力得以体现。
镜头分辨率镜头的分辨率是指在成像平面上1 毫米间距内能分辨开的黑白相间的线条对数，单位是“线对/毫米”（lp/mm，line-pairs/mm ）。
镜头对黑白等宽的测试线对图并不是无限可分辨的。
当黑白等宽的测试线对密度不高的时候，成像平面处黑白线条是很清晰的。
当黑白等宽的测试线对密度提高时，在成像平面处还是可以分辨出黑白线条，但是白线已不是那么白了，黑线也不是那么黑了，白线黑线的对比度就会下降。
当黑白等宽的测试线对密度提高到某一程度，在成像平面处黑白线的对比度非常小，黑白线条都变成了灰的中间色了，这就到了镜头分辨的极限。
参见图一。
图 1好的镜头和差的镜头的分辨率是有很大不同的。
测试镜头分辨率的一种方法是将待测镜头装在一个胶片照相机上。
去拍摄黑白条纹图（分辨率图版），然后用高倍放大镜（镜头分辨率检测仪）检测底片上每毫米范围内能清晰分辨的线条对数，能分辨得越多则分辨率越高。
按照我国照相机检测标准（JB745-65），一般 135 照相机的镜头中心视场达到37线对/毫米、边缘视场达到22线对/毫米，就算是一级镜头。
用数线条的方法确定分辨率是一种方法，还有一种更为客观的方法是测量镜头的 MTF函数。
MTF（modulation transfer function 调制传递函数）以此来反映镜头的反差和分辨率被测的黑白条纹图（分辨率图版）白线最亮处与黑线最暗处的差别，反映了被测图形的反差（或称对比度）。
设白线最大亮度为Imax，黑线最小亮度为Imin ，我们用调制度（Modulation）来表示反差的大小。
调制度M定义如下：M=(Imax－Imin)/(Imax＋Imin)同样通过镜头成像的图形白线最亮处与黑线最暗处的差别，反映了成像图形的反差(对比度)。
安全防范视频监控高清晰度摄像机测量方法
[9] JEITA TTR-4605 揉像机测景方法（网络圾像机） [IO] CEA-639 Consumer camcorder or video,camera low light performance（消费型便捞式援
像机或视频摄像机低照度性能）
子静态图像分辨力浏试方法） [7] ISO/IEC 13818-1 Information 1echnology-Generic coding of moving picLurcs and associ一
ated audio information:Systems—Part 1（信息技术 运动图像及其伴音信息的通用编码 第1部分：
[4] ISO/IEC 14496-2 倌息技术 视听对象编码 第2部分：视频
[5] ISO/IEC 14496-10 倌息技术 音频－可视对象的编码 第10部分：高级视频编码 [6] TSO 12233 Photography-Electronic still-picture cameras一Resolution measurements（电
龙牛网 下载
龙牛网 下载
龙牛网 下载
龙牛网 下载
龙牛网 下载
龙牛网 下载
龙牛网 下载
GA/T 1128一2013
。a
Z
参考
献
文
UN8，_
L
[l] GB 28281 安全防范视猴监控联网系统信息传输 、 交换 、控制技术要求
VI
[2) GB/T 15865 一 1995 摄像机(PAL/SECAM/NTSC)润最方法 第1部分：非广播单传感器
9
摄像机
[3] ISO 15739 浏试图
高清摄像机测试方法
——网络型高清摄像机，除上述摄像机设定条件外，还需设定分辨率、最大曝光时间、视频编码格式、最大码流限制、码流类型，在各个测试环节中需详细规定，并与测量结果一同报告。参数设定如下：
项目
设定值
备注
分辨率
（厂家设定值）
最大曝光时间
1/25s
如没有此曝光时间，按厂家设定值测量
本标准不规定各种参数的限额值。
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 6996.1透射式电视综合测试图
GB 6996.2透射式电视线性测试图型 A 型
GB 6996.3透射式电视线性测试图型 B 型
前 言
本标准的全部技术内容为强制性。
本标准由全国安全防范报警系统标准化技术委员会(SAC/TC100)提出并归口。
本标准主要起草单位：
本标准主要起草人：
本标准与 年 月 日 首次发布。
通用型应用高清电视摄像机 测量方法
1
本标准适用于通用型应用高清电视摄像机的测量。
本标准规定了通用型应用高清电视摄像机的术语、定义、测试图、试验条件及测定方法，以便对测量结果进行比较。所设计的测量方法是为了通过该装置的镜头输入端和任何电输出端子（例如：RJ-45、SDI），能够对摄像机的性能进行评价。
对三个色块的 E进行算数平均，得到平均色彩还原误差。
图七
6.8几何失真
6.8.1特性说明：
摄像机输出一帧图像中，重现图像与被摄景像相应位置之间的偏差，用百分数表示。
6.8.2测量方法：
a)设备安排及测试图如图八所示；
弱电安防--高清网络摄像机测试大纲
高清网络摄像机测试大纲1功能测试1.1外观检查摄像机机身或者机芯上应有相应的标志，标志能够反映产品名称和型号，以及制造企业、生产日、输入电源要求和功耗等内容；测试方法：采用目测法检测，产品上应有上述标志，且表面应色泽均匀、不应有气泡、龟裂、脱落和磨损现象，不应该有明显的凹痕、划伤、裂缝、变形和污渍；金属零部件不应有锈蚀；文字标识应清晰、完整。
1.2输入电源要求枪机供电电压：AC24V（±10%）或DC12V（±10%）供电，球机供电电压：AC24V（±10%），摄像机可选配PoE供电。
测试方法：用可调电压电源给待测设备供电，调节电源到最大允许误差值，设备连续工作10min，查看设备是否一直工作正常。
1.3镜头接口类型支持C/CS接口，镜头可选配。
测试方法：使用与摄像机sensor尺寸相同、分辨率匹配、接口匹配的镜头，连通上电后，测试摄相机成像在全焦段内是否可以聚焦且清晰。
1.4外部接口网络摄像机一般应具备如下接口：测试方法:采用目测法。
1.5音频输出音频清晰，音量可控，没有明显的噪音。
测试方法：通过客户端或浏览器连接至摄像机，打开音频对讲或播放功能进行对讲，通过摄像机输出音频至音箱或麦克，应能清晰收听相应语音。
1.6图像输出在视频信号处于监看或录像状态时，静态图像视觉效果良好，清晰，色彩真实，层次丰富；移动图像边缘无明显的锯齿、拉毛现象。
测试方法：用待测摄像机拍摄20m左右间距、时速约50公里的汽车，观察画面的整体信息，观察静态画面和移动画面的质量是否符合要求。
1.7音视频采集和编码摄像机根据需要可支持H.264、MPEG-4和M-JPEG等视频编码标准和G.711、G.721或G.729等音频编码标准。
测试方法：通过本地录像或者平台录像获取音视频流或录像，通过VLC等工具验证音视频编码类型。
1.8滤光片切换手动或者根据外界光线变化自动切换滤光片以适应白天模式和夜间模式；测试方法：在设置界面内手动切换摄像机黑白模式，或者通过遮挡镜头（含光传感器），观察摄像机画面是否有彩/色黑白转换，且配合听IRCUT是否有因切换而发出响声。
监控摄像头的技术指标与测试方法
监控摄像头的技术指标与测试方法摄像机是电视监控系统的眼睛，它的选用不仅影响监控系统质量的好坏，也直接影响到系统技术指标能否达到CB50198-94《民用闭路监控电视系统工程技术规范》的要求。
以下将就摄像机的技术指标与测试方法，一一进行说明。
•摄像机的分类目前市面上的摄像机大致可按下列几种方式进行区分：▪按图像色彩分：彩色（Colour）、黑白（B/W）、彩色自动转黑白（根据环境照度的大小自动转换）；▪按传感器分：CCD、CMOS；▪按传感器大小分：1"、2/3"、1/2"、1/3"、1/4"；▪按供电电源分：直流12V、交流24V、直流／交流水帐24V、交流220V；▪按灵敏度（最低照度）分：常规（一般）摄像机为彩色1~3lux(F1.2、F1.4)、黑白0.05~0.1lux(F1.2、F1.4)；较低照度摄像机为彩色0.5~1lux(F1.2)、黑白0.01~0.05lux(F1.2)；低照度摄像机为黑白0.005~0.01lux(F1.2)；星光级摄像机为黑白0.0001~0.005lux(F1.2)；▪按同步方式分：随机同步（内同步）、外同步、电源同步、VD2（脉冲）同步；▪按镜头接口分：C格式、CS格式。
•摄像机主要技术指标摄像机测量目前所用的技术标准有二：一为国标GB12338-90《黑白通用型应用电视摄像机测量方法》，另一为国际标准IEC1146-1-1994《彩色电视摄像机（PAL/SECAM/NTSC）测量方法》。
摄像机主要技术指标包括：极性有正极性和负极性之分。
正极性时，亮区的电平高于暗区电平、同步头为负电平；负极性时，亮区的电平低于暗区电平，同步头为正电平。
输出幅度指摄像机在75Ω负载下，最高白电平至同步脉冲顶部的信号峰－峰值（标准幅度为1Vp-p，其中视频电平为0.7Vp-p，同步头为0.3Vp-p）。
最低照度指摄像机输出端之视频信号幅度降至“某一规定值”时，在持定景物上的照度，而这“某一规定值”各标准和各厂方均不一样，请读者注意。
摄像机性能指标的测试方法
在不同使用环境下，怎样选购合适的摄像机，笔者长期从事摄像机检测设备的销售和技术工作，本文对摄像机的主要性能参数，测试方法和采购时应注意的事项简单地谈谈自己经验和看法。
一、如何正确认识摄像机的分辨率指标综合测试卡分辨率楔形图1、分辨率是衡量摄像机优劣的一个重要参数，指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上人眼能够看到的最大线数，当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再分辨出黑白相间的线条。
清晰度又分为水平分辨率度和垂直分辨率。
2、测试方法，摄像机拍摄综合测试图，用目视法观察监视器上图像中心楔上能分辨的最大线数或十组中心清晰度线段能分辨的最大线数。
3、测试时应注意（1）要使用成像质量好的镜头，因为镜头的好坏影响最终的测试结果。
（2）显示时使用黑白监视器，线数应在600线以上，如果使用彩色监视器，要将色饱和度旋纽调至最低，避免色度信号对亮度信号的干扰。
4、采购时应注意（1）使用索尼、松下原装摄像机做横向对比，观察两种摄像机在分辨黑白线条组时差距；原装机的性能指标真实可靠，通过对比，可以对要采购摄像机的清晰度指标得出正确的结论。
（2）购买单板机时，有时配套的镜头成像质量较差，除了要测试中心分辨率外，还是测试四个角的分辨率，不能出现模糊和变形，否则，就要更换较好的镜头。
二、最低照度指标要有相关的条件1、最低照度的概念，摄像机产生的亮度输出电平，是额定电平（700mv）的一半时，被摄物体的最小照度。
2、测试方法十级灰度测试卡（1）对比法：将摄像机置于暗室，选择一部名厂的原装摄像机作对比，使用二个同种型号的手动光圈镜头，暗室内装有调压器控制的220V白炽灯，以调压器调节电压的高低来调节暗室内灯的明暗，电压可以从0V调到220V，室内光照也可以从最暗调至最亮，将二部摄像机分别对准层次丰富的物体，调低室内的光亮度，直至看不清物体的暗部层次，或者将镜头光圈调小一级作对比，根据名厂的原装摄像机标称的最低照度值推测出待测摄像机的最低照度值。
摄像机分辨率的检测方法
摄像机分辨率的检测方法摄像机分辨率的检测方法监控摄像机的分辨率所谓分辨率,一言以蔽之,就是摄像机“能看到多少的东西”.电视机与CCTV监控摄像机对于分辨率的定义与镜头、照片不同,它们分别有自己的定义方法.例如,镜头、照片将1组黑白线条计为1线,而电视机则将1组线条计为2线(黑白各1线).另外不同的地方是,镜头、照片的分辩率表示平均1mm内可以数出多少根线,而电视则表示整个画面能数出多少线.下面就CCTV监控摄像机的分辨率进行解释:摄像机分辨率分为垂直分辨率和水平分辨率,纵向分辨率称为水平分辨率,横向分辨率称为垂直分辨率(如图1所示)分辨率的测定方法图1EIA-1956标准分辨率图正放,将测试图的水平和垂直边框标志充满(欠扫描时的)显示器的有效空间进行摄像,如图2所示.目测一般测定方法是,黑白显示器看分辨率测试图楔形黑白条纹在哪里分开,无法区别黑白时,共临界点即为分辨率.显示器、镜头必须使用性能超过被测摄像机的机器(如图3)目测必须在以下条件下进行: 测定照明条件:光源色温为3100k +100k;照度为2000lx +100lx.摄像机设定条件:增益为0dB,AGC OFF;电子快门OFF; 白平衡最佳.选线法目测法是一般的检测方法,还有一种方法是选择分辨率图的相应的水平线,利用示波器确认垂直线宽(黑白)的振幅,即利用获得多少TVL判断分辨率.垂直分辨率垂直分辨率由电视制式的扫描线数决定.PAL制式表示1帧有效扫描线为625线,平均1个场有20线垂直消隐时间,因此,实际画面只出现585TVL(如图表).另外,由于CCTV采用的是逐行扫描方式,因此分辨率下降.其比例被称为凯尔系数,按照经验,使用0.7数值.这样,最终垂直分辨率HV=(625-20x2)x0.7,约410TVL左右是垂直分辨率的界限.如上所述,垂直分辨率由电视制式决定,并不表示摄像机的性能.水平分辨率这是评价CCTV监控摄像机性能的重要项目之一.水平分辨率从理论上讲,由下述的一般公式表示,与图像频率成比例.各项指标规格如下: N:TVL、f:图像信号频率、A:纵横比(3:4=0.75)、Q:消隐率=(Q=0.16)、fh:水平扫描频率(f=15.625k Hz)时, 用N=2fA(1-Q)/fh 表示,PAL制式时,代入各值后得出N=f(MHz)x80(TVL/MHz)关系式是:图像频率1(MHz)=80(TVL/MHz).按照上述关系,尽量提高图像频率后可得到高分辨率,但是实际使用的CCD决定了时钟频率和采样频率.使用HI-RESO的CCD时的抽样频率为14.18MHz,根据抽样原理(为了将连续信号所含的频率成份正确再现为抽样值数据,抽样频率必须为连续信号拥有频率上限的2倍以上),图像信号频率被限制在约7MHz.另外,如果图像信号成份存在超过抽样频率1/2的频率成份,将产生折叠现象,产生假信号/摩尔纹图像不纯,很难参照(图6-1)来说明.为了防止这种现象,需要使用高效带通滤器7MHz以上频率.但在当时实际上很难制造出这样的滤波器,因此,图像信号频率变为6MHz左右,水平分辨率达到480TVL.。
照相镜头 照相分辨率测定方法
照相镜头照相分辨率测定方法
照相镜头的照相分辨率测定方法如下：
测试光源环境：选择合适的测试背板和光源，确保光源的稳定性和均匀性。
常用的光源有LED、荧光灯等。
同时，选择合适的反射光源箱，以获得最佳的照射角度。
分辨率测试卡：选择符合国际标准的分辨率测试卡，如ISO12233标准分辨率测试卡。
确保测试卡的分辨率与照相镜头的分辨率相匹配。
固定测试设备和拍摄参数：将照相镜头固定在测试台上，调整镜头与测试卡的距离，确保拍摄的图像清晰。
设置照相机的拍摄参数，如光圈、快门速度、ISO等，以确保拍摄的图像质量稳定。
拍摄测试图像：使用照相机拍摄分辨率测试卡的图像，确保图像清晰、无抖动。
拍摄多张不同分辨率下的测试图像，以获得准确的测试结果。
分析测试结果：将拍摄的图像导入到图像分析软件中，对图像进行清晰度分析。
选择合适的阈值，通过软件计算出图像的分辨率。
比较不同分辨率下的测试结果，确定照相镜头的分辨率性能。
重复性测试：为了确保测试结果的准确性和可靠性，可以进行多次重复性测试。
对同一组测试卡和设备进行多次测试，比较测试结果的一致性。
注意事项：在测试过程中，需要注意保持测试环境的稳定性和一
致性，避免外界因素的干扰。
同时，确保测试设备和软件的准确性和可靠性。
通过以上步骤，可以准确地测定照相镜头的照相分辨率性能。
这种测试方法对于评估照相镜头的性能和质量具有重要意义，有助于提高拍摄图像的质量和效果。
监控摄像机的测试步骤及使用方法
监控摄像机的测试步骤及使用方法监控摄像机的测试步骤及使用方法测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。
1 .清晰度的测量：多个监控摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10 组垂直线和10 组水平线。
分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。
如垂直350 线水平800 线，此时最好用黑白监视器。
测试时可在远景物聚焦，也可边测边聚焦。
最好能两者兼用，可看出此摄像机的差异(对远近会聚)。
2 .监控摄像机彩色还原性的测试：测试此参数应选好的彩色监视器。
首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看监控摄像机反应灵敏度，拿彩色画册放在监控摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。
测试条件如此摄像最代照度在50V 时应在50+10V 照度情况下测量，即每监控摄像机最代照度基础上加十伏，且光圈应保持最接近状态。
3 .照度：将监控摄像机置于暗室，暗室前后为有源220V 自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V 调到250V 。
室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。
4 .监控摄像机逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把监控摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL 、AX 拔档开关，看有无变化，哪种效果最好。
另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。
摄像机分辨率的检测方法
摄像机分辨率的检测方法监控摄像机的分辨率所谓分辨率,一言以蔽之,就是摄像机“能看到多少的东西”.电视机与CCTV监控摄像机对于分辨率的定义与镜头、照片不同,它们分别有自己的定义方法.例如,镜头、照片将1组黑白线条计为1线,而电视机则将1组线条计为2线(黑白各1线).另外不同的地方是,镜头、照片的分辩率表示平均1mm内可以数出多少根线,而电视则表示整个画面能数出多少线.下面就CCTV监控摄像机的分辨率进行解释:摄像机分辨率分为垂直分辨率和水平分辨率,纵向分辨率称为水平分辨率,横向分辨率称为垂直分辨率(如图1所示)分辨率的测定方法图1EIA-1956标准分辨率图正放,将测试图的水平和垂直边框标志充满(欠扫描时的)显示器的有效空间进行摄像,如图2所示.目测一般测定方法是,黑白显示器看分辨率测试图楔形黑白条纹在哪里分开,无法区别黑白时,共临界点即为分辨率.显示器、镜头必须使用性能超过被测摄像机的机器(如图3)目测必须在以下条件下进行:测定照明条件:光源色温为3100k +100k;照度为2000lx +100lx.摄像机设定条件:增益为0dB,AGC OFF;电子快门OFF; 白平衡最佳.选线法目测法是一般的检测方法,还有一种方法是选择分辨率图的相应的水平线,利用示波器确认垂直线宽(黑白)的振幅,即利用获得多少TVL判断分辨率.垂直分辨率垂直分辨率由电视制式的扫描线数决定.PAL制式表示1帧有效扫描线为625线,平均1个场有20线垂直消隐时间,因此,实际画面只出现585TVL(如图表).另外,由于CCTV采用的是逐行扫描方式,因此分辨率下降.其比例被称为凯尔系数,按照经验,使用0.7数值.这样,最终垂直分辨率HV=(625-20x2)x0.7,约410TVL左右是垂直分辨率的界限.如上所述,垂直分辨率由电视制式决定,并不表示摄像机的性能.水平分辨率这是评价CCTV监控摄像机性能的重要项目之一.水平分辨率从理论上讲,由下述的一般公式表示,与图像频率成比例.各项指标规格如下:N:TVL、f:图像信号频率、A:纵横比(3:4=0.75)、Q:消隐率=(Q=0.16)、fh:水平扫描频率(f=15.625k Hz)时, 用N=2fA(1-Q)/fh表示,PAL制式时,代入各值后得出N=f(MHz)x80(TVL/MHz)关系式是:图像频率1(MHz)=80(TVL/MHz).按照上述关系,尽量提高图像频率后可得到高分辨率,但是实际使用的CCD决定了时钟频率和采样频率.使用HI-RESO的CCD时的抽样频率为14.18MHz,根据抽样原理(为了将连续信号所含的频率成份正确再现为抽样值数据,抽样频率必须为连续信号拥有频率上限的2倍以上),图像信号频率被限制在约7MHz.另外,如果图像信号成份存在超过抽样频率1/2的频率成份,将产生折叠现象,产生假信号/摩尔纹图像不纯,很难参照(图6-1)来说明.为了防止这种现象,需要使用高效带通滤器7MHz以上频率.但在当时实际上很难制造出这样的滤波器,因此,图像信号频率变为6MHz左右,水平分辨率达到480TVL.。
安防行业视频监控摄像机的测试步骤分析
安防行业视频监控摄像机的测试步骤分析
测试摄像机主要测试清晰度和色彩还原性、照度、逆光补偿，其次是测其球型失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。
1、清晰度的测量
多个摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10 组垂直线和10 组水平线。
分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。
如垂直350 线水平800 线，此时最好用黑白监视器。
测试时可在远景物聚焦，也可边测边聚焦。
最好能两者兼用，可看出此摄像机的差异(对远近会聚)。
2、彩色还原性的测试
测试此参数应选好的彩色监视器。
首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看摄像机反应灵敏度，拿彩色画册放在摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。
测试条件如此摄像最代照度在50V 时应在
50+10V 照度情况下测量，即每摄像机最代照度基础上加十伏，且光圈应保持最接近状态。
3、照度
将摄像机置于暗室，暗室前后为有源220V 自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V 调到250V。
室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值。
彩色摄像机颜色分辨力测量
典型的颜色精度测试是通过颜色测试卡来进行 颜色测试，然而这种方法工作量大，而且无法测试不 同空间频率的色差。文献[2]和文献[3]中使用两路能产 生特定颜色共轭像的光源及平行光管组成的颜色分 辨力测量系统都需要由人来对彩色摄像机颜色分辨 力进行主观判断。本文提出了通过标定的颜色光源产 生双路控制四杆靶标图像，并结合图像算法对靶标图 像中的目标进行探测和识别的颜色分辨力测量系统 将会更加客观、有效地实现颜色精度和分辨力的测 量。
第 42 卷 第 5 期 2020 年 5 月
红外技术 Infrared Technology
Vol.42 No.5 May 2020
彩色摄像机颜色分辨力测量
徐记伟 1，杜 仙 2，方海棠 3，邢冀川 1
（1. 北京理工大学 光电学院，北京 100081；2. 国网宜昌供电公司信息通信分公司，湖北 宜昌 443000； 3. 塔里木油田公司信息与通讯技术中心，新疆 库尔勒 841000）
文章编号：1001-8891(2020)05-0468-05
Measurement of Color Resolution for Color Cameras
XU Jiwei1，DU Xian2，FANG HaiTang3，XING Jichuan1
(1. Beijing Institute of Technology, School of Optics and Photonics, Beijing 100081, China; 2. State Grid Yichang Power Supply Company Information &Telecommunication Branch, Yichang 433000, China;
色差（minimum resolvable E difference，MRED）和最小可探测色差（minimum detectable E difference，
分辨力的计算方法
分辨力的计算方法现今，在安防工程中使用较为广泛的是标清摄像机(分辨率≤720×576)，安防用标清摄像机一般都为传统意义上的模拟摄像机。
在这里首先从理论上分析一下模拟摄像机的分辨力指标。
目前我国供电频率为50Hz，通用的模拟视频信号为PAL制模拟信号，场频为每秒50场，帧频为每秒25帧，电视扫描线为625行，隔行扫描，奇场在前，偶场在后，画面的宽高比为4：3。
在此基础上，充分考虑到摄像机CCD/CMOS的分辨力、摄像机内部信号处理带宽和信号传输带宽等对摄像机分辨力指标产生影响的众多因素，可以得出以下摄像机分辨力指标理论值的计算方法：分辨力理论值= 2×亮度信号带宽/行频×行正程时间/行周期上面的公式可以这样理解：对于每一个周期的信号可以传输一亮、一暗两条余弦光栅，因此2×亮度信号带宽/行频就是一行上所能看到的最多光栅线条数，而(行正程时间/行周期)是一行中显示部分的比率，(还有一部分被行消隐占据)，于是得到上面的公式。
需要注意的是通过上面的公式计算得出的分辨力实为标清模拟摄像机水平分辨力的理论值;由于我国采用的电视制式是PAL制，电视扫描线为625 行，所以无论是标清还是高清(分辨率≥720×576，如1080i、1080P和720P)模拟摄像机的垂直分辨力都不可能超过625TVL(注：水平分辨力有可能超过625TVL). 认识高清摄像机传统模拟摄像机原本CCD/CMOS的分辨率就不高，加之要受到反复的A/D转换、电磁传输干扰、隔行扫描、画面的合成反交错等视频损伤的影响，实际上图像到达人眼时已经大打折扣了，所以在实际工程应用中，标清模拟摄像机的水平分辨力都未达到理论数值水平。
而对于监控效果而言，获取高清晰图像的意义自然是不可言喻，取证的准确、便捷及高效都依赖于高画质。
而高清图像需要一个高清技术和产品链(采集、数字转换和压缩、传输、显示、存储等)来作为技术保证的，中间任何一个链条脱节，最终都将无法得到高清图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高清摄像机分辨力检测方法
在实验室对摄像机进行分辨力指标测试时，首先要区分待测摄像机是传统标清摄像机还是高清摄像机，如果是高清摄像机，还要判断它是高清模拟摄像机还是高清数字摄像机，因为标清模拟摄像机或者高清模拟摄像机的宽高比为4∶3，而高清数字摄像机(如网络型高清数字摄像机)有可能选择宽高比为16∶9，测试时需选取相匹配的的测试[nextpage]
在测试摄像机分辨力时，监看设备的选择，也是需要慎重考虑的。
测试标清模拟摄像机分辨力指标时，只需一台超过800TVL的彩色监视器即可;但在测试高清摄像机时，一台具备以下条件的彩色/显示器((注：本处所参考的监视器为国家级摄像机检测机构实验室所用的设备，由于技术条件的限制，对目前市面上可采购到的监视器而言，只有选择22寸以上的监视器才能达到上文描述的一系列测试参数，这一点在本行业得到了普遍公认。
)是必不可少的。
当然在测试网络高清数字摄像机时，需把摄像机通过网线经工作站与彩色显示器连接。
测试中的环境条件对每一款摄像机都应该是一致的。
比如环境温度和相对湿度，应在测试结果中一同表述，应允许有适当的升温时间，除非另有规定。
测试时应根据待测摄像机的不同类别、选择拍摄不同的测试摄像机拍摄测试测试用镜头组件光学分辨能力要大于摄像机的分辨能力。
其镜头的焦距不小于等效焦距(使用1/3inch像面的摄像机时的焦距不小于6mm)。
测试用显示装置分辨能力要大于摄像机的分辨能力，亮度等级不小于10级，设备安排及测试[nextpage]。
