压裂近井摩阻分析
超深水钻井节流管线摩阻影响及应对方法分析
52无论是陆地钻井还是深水钻井，井控的原则是一致的。
然而，在不同的环境进行井控时，不同的条件可能会限制井控的一些操作[1]。
超深水井，水下井口和水下防喷器组安装在水深超1500m 的深海海底，如南海荔湾某井水深超2600m，因此节流管线长，加之管线内径小，通常内径不超过101.6mm，液体在节流管线内部流动时，管壁摩阻大[2]。
当超深水井发生溢流井涌需要进行压井循环时，在节流管线上会产生很大的摩阻，导致环空压力和井底压力增加，如处理不当会造成压漏地层甚至恶化复杂情况的后果[3]，尤其是在窄压力窗口地层进行作业时。
1 节流管汇摩阻分析准确分析及求取节流管线摩阻是超深水井控压井成功的关键一环，也是超深水井控区别浅水和陆地井控的核心因素之一。
1.1 节流管线摩阻的产生任何流体在管内流动都要损失部分能量，其引起的原因有：流体粘度引起的内部摩擦；由于管壁粗糙引起的外部摩擦。
超深水井井控压井过程中，井筒中钻井液或压井液通过节流管线返出，从而在管线内部产生了向下的摩阻，如图1所示，这个摩阻通过井内液体传递到井底，给井底增加了额外压力[4]。
超深水井需考虑节流管汇摩阻的原因有三个方面：一是超深水井水深增加，相同地层深度情况下，上覆岩层相比陆地和浅水井薄，上覆岩层压力小，从而导致地层破裂强度低，井控压力循环时额外增加的节流管线摩阻容易导致压裂薄弱地层；二是节流管汇长、内径小，液体在管线内部流动时摩阻与管线长度成正比、与管线内径成反比；三是超深水井水深增加后海底温度低，通常只有1~3℃，钻井液在低温条件下粘度增加、流动性变差，也会导致摩阻增加。
图1 压井时节流管线摩阻示意图超深水钻井节流管线摩阻影响及应对方法分析张冠洪 严德中海石油（中国）有限公司深圳分公司 广东 深圳 518054摘要：超深水井由于较长的节流管线，当井控压井循环钻井液时产生的摩阻将极大的超过常规水深井。
本文分析了超深水井中节流管线摩阻产生的原因，提出了求取的时机和方法；首次将超深水井中的节流管线摩阻与井身结构设计相结合，论述了其对超深水井钻井设计、作业产生的影响，提出了相应的应对方法。
致密油气桥塞体积压裂工艺异常分析及解决措施
122 |(1)套管形变。
(2)井筒异物。
(3)桥塞异常坐封。
(4)井筒异常泄压。
不同遇阻原因表现迹象也不同。
套管形变导致的桥塞遇阻多发生在水平井入窗点附近，施工表现为遇阻位置固定。
井筒异物造成的桥塞遇阻多表现为多点遇阻且无固定位置。
桥塞异常坐封引起的主要原因为桥塞质量问题、测井仪器异常、井筒压力异常激动。
井筒异常泄压造成的桥塞电缆卡死，主要是由于多家单位交叉作业时不慎造成下电缆作业时地面流程倒错造成，要建立严格的责任区及交接班制度来避免这种人为因素所造成的事故。
根据不同遇阻迹象可判断具体的遇阻原因，采取相应措施，避免造成事故复杂。
施工中途桥塞遇阻，不论哪种原因，在多次泵送无果后应起出射孔枪串，大排量(6～8m 3/min)清扫井筒后再行泵送。
若为套管形变所引起，则需通井修复套管。
严禁提高泵送排量强行推动桥塞下行通过遇阻位置，强行泵送易产生压力激动，会导致电缆断裂或桥塞半座封，造成事故复杂。
对于井筒异物导致的遇阻，一般大排量清扫井筒后可解决，若无果则需通井或打捞。
对于桥塞异常坐封，可溶桥塞可通过泵注10%KCL 溶液解卡，不可溶桥塞需利用连续油管穿心打捞的方式解决。
2.2 投球封堵压裂施工异常2.2.1 堵球遇阻及桥塞移位此种异常在桥塞体积压裂施工时经常出现，具体表现为泵送堵球理论到位但施工压力无到位迹象。
造成的主要原因有：(1)假性投球。
(2)井眼轨迹不规则。
(3)套管射孔毛刺。
(4)桥塞移位。
(5)储层低压。
在泵送堵球时，若注入液量超过井筒容积5～10m 3可判定出现异常，应再次投球泵送，解决假性投球造成的异常。
若二次送球后无到位迹象，则提高施工排量(4～6m 3/min)注入1.2倍井筒容积液量解决井眼轨迹不规则及套管射孔毛刺所造成的堵球遇阻异常。
若提排量泵送还无到位迹象，则需测井下工具探桥塞位置，排除由桥塞移位引起的送球异常。
如果桥塞无位移则判断为储层低压，若桥塞发生位移则需再次泵送桥塞。
压裂施工中摩阻计算
*川西地区压裂施工过程中管柱摩阻计算摘要：以降阻比法为基础，分别对有机硼交联(HPG)压裂液的前置液、携砂液的沿程管柱摩阻计算方法进行分析，结合川西地区部分井压裂施工现场的施工数据，对管柱摩阻计算公式进行修正改进后，提高了压裂施工设计和数值模拟中摩阻参数计算的准确性；同时用计算机程序实现了施工过程管柱沿程摩阻的计算，可用于模拟压裂施工全过程的摩阻计算。
对四川川西地区以油管方式注入井的水力压裂施工设计及现场施工过程中井底压力的分析具有重要意义。
关键词：压裂施工；降阻比；管柱摩阻；公式；计算前言压裂施工管柱沿程摩阻值的准确性直接影响到压裂工艺的设计过程，是确定井底压力的必要数据，也是压裂施工成功与否的主要因素。
在实际压裂设计中，大多数采用经验估计法对管柱的摩阻损失进行计算，往往不能准确地预测实际摩阻，尤其不能模拟压裂施工整个过程的实际摩阻值。
管柱的摩阻计算单纯的从流变学和水力学的角度去计算，目前还不能被实际应用。
文章以降阻比法为基础，分别就HPG压裂液、相应的携砂液沿程管柱摩阻计算方法进行分析对比，并结合川西地区大部分压裂井的现场施工数据，对压裂液的沿程摩阻有关计算公式进行改进，实现压裂施工全过程摩阻计算的计算机程序化。
实例计算表明，改进后的摩阻计算公式以及压裂施工过程摩阻计算结果与现场实际数据有较高的符合率，可以用于川西地区压裂施工过程摩阻的模拟计算。
1 压裂液摩阻的计算Lord和MC Gowen等人[1,2]利用其他人的实验资料提出了计算溶胶及混砂液摩阻的方法。
采用延迟交联技术，使交联HPG与HPG溶胶在井筒中的摩阻相差不大，因此，Lord等人仍用溶胶的数据提出了一个降阻比（δ）的概念：（1）式中：(△Pf)0为清水的摩阻损失，MPa；(△Pf)P为压裂液的摩阻损失，MPa。
清水的摩阻损失可以用经典水力学雷诺数与摩阻系数关系进行计算，或者同样采用Lord等人提出的回归公式：（2）式中：D为压裂油管柱的内径，mm；Q为施工过程泵注排量，m3/min；H为油管长度，m。
压裂施工中摩阻计算
压裂施工中摩阻计算压裂施工是油气田开发中常用的一种技术，通过将一定压力下的流体注入岩石裂缝中，从而扩大岩石裂缝的面积，提高油气井的产能。
在压裂施工中，摩阻的计算是十分重要的，下面将详细介绍压裂施工中摩阻的计算方法。
首先，我们需要了解摩阻的概念。
摩阻是指流体在管道中流动时受到的阻力，也叫做流体的动力阻力。
在压裂施工中，摩阻的计算主要用于确定压裂施工所需的泵功率和压裂液体分配等。
摩阻的计算可以分为两个部分：管道摩阻和喷嘴摩阻。
下面分别介绍这两个部分的计算方法。
1.管道摩阻的计算管道摩阻是指液体在管道中流动时受到的阻力。
管道摩阻主要考虑泵入口处的压力损失和油管全长的摩阻损失。
管道摩阻的计算可以按照一定的公式进行。
常用的管道摩阻公式有达西公式和弗洛伊德公式。
其中，达西公式适用于属于均匀流动的情况，而弗洛伊德公式适用于属于非均匀流动的情况。
达西公式：ΔP1=f*（L1/D1）*(ρ*V^2)/2其中，ΔP1为管道摩阻损失压力，f为摩阻系数，L1为管道长度，D1为管道直径，ρ为液体密度，V为液体流速。
弗洛伊德公式：ΔP2=f*[(L2/D2)+1.51*(ρ*V^2/(2*g))]*(ρ*V^2)/2其中，ΔP2为管道摩阻损失压力，f为摩阻系数，L2为管道长度，D2为管道直径，ρ为液体密度，V为液体流速，g为重力加速度。
2.喷嘴摩阻的计算喷嘴摩阻是指岩石缝隙中液体流动时受到的阻力。
喷嘴摩阻主要与液体流速、缝隙形状和缝隙宽度等因素有关。
喷嘴摩阻的计算可以通过试验和经验公式进行。
常用的喷嘴摩阻计算方法有威海斯公式和霍桑公式。
其中，威海斯公式适用于缝隙宽度较小，液体流速较大的情况，而霍桑公式适用于缝隙宽度较大，液体流速较小的情况。
威海斯公式：ΔP3=K*(ρ*V^2)/2其中，ΔP3为喷嘴摩阻损失压力，K为摩阻系数，ρ为液体密度，V为液体流速。
霍桑公式：ΔP4=(ρ*V^2)/(2*g*c^2)*[1+1.54*(1-c)^2*L/(D*c^3)]其中，ΔP4为喷嘴摩阻损失压力，ρ为液体密度，V为液体流速，g为重力加速度，c为缝隙宽度比例（缝隙宽度与管道直径的比值），L为岩石缝隙长度，D为岩石缝隙直径。
直井油管内压裂液流动摩阻计算方法
直井油管内压裂液流动摩阻计算方法
随着能源结构的变化，地质环境的不断变化，石油开采技术也日新月异，而直井油管内压裂液流动摩阻的计算虽然很重要, 但还没有一个可靠的计算方法。
本文介绍了一种新的直井油管内压裂液流动摩阻计算方法。
首先，本文介绍了实验设备和实验方法，包括实验条件、设备组成、工艺要求等，以及实验中用到的仪器仪表等。
然后，本文介绍了直井油管内压裂液流动摩阻计算方法。
直井油管内压裂液流动摩阻的计算根据摩阻原理，对于任何形状的流道，压力损失可以用粘性阻力系数和流速的乘积来表示，这种粘性阻力与流体的形态和流速有关。
最后，本文介绍了实验结果，并分析了实验结果的影响因素，用于确定直井油管内压裂液流动摩阻的计算方法。
根据以上介绍，直井油管内压裂液流动摩阻的计算方法可按照以下步骤进行：第一步，利用实验结果测定摩阻原理下直井油管内压裂液流动粘性阻力系数值；第二步，计算直井油管内压裂液流动摩阻，以确定最终压力损失，从而确定不同工况下的压力损失，也可以确定液流的流量和流速；第三步，利用计算的摩阻原理和实验结果，与数值模拟进行对比，确定其准确性。
总之，本文介绍了一种新的直井油管内压裂液流动摩阻计算方法。
该方法通过摩阻原理，利用实验结果测定粘性阻力系数值，计算和验证压力损失，从而得到不同工况下的压力损失，也可以确定液流的流量和流速，使石油开采工程能够更加有效的进行。
该计算方法具有计
算准确性高，快速可靠等优点，可以有效地提高油采的效率。
压裂近井摩阻分析

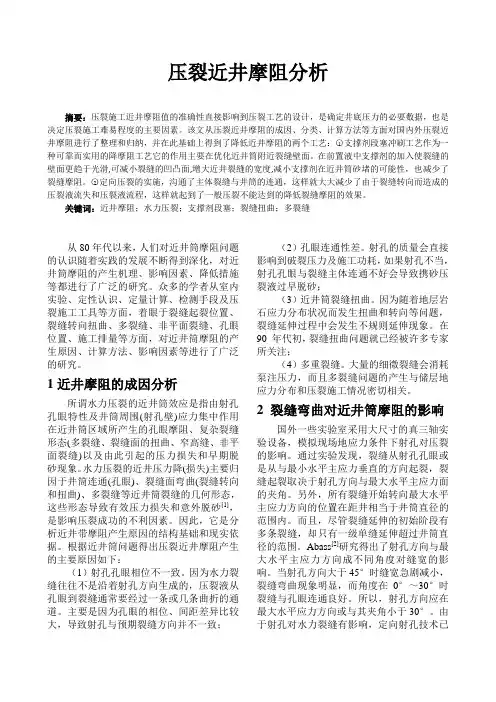

压裂近井摩阻分析摘要：压裂施工近井摩阻值的准确性直接影响到压裂工艺的设计，是确定井底压力的必要数据，也是决定压裂施工难易程度的主要因素。
该文从压裂近井摩阻的成因、分类、计算方法等方面对国内外压裂近井摩阻进行了整理和归纳，并在此基础上得到了降低近井摩阻的两个工艺：○1支撑剂段塞冲刷工艺作为一种可靠而实用的降摩阻工艺它的作用主要在优化近井筒附近裂缝壁面。
在前置液中支撑剂的加入使裂缝的壁面更趋于光滑,可减小裂缝的凹凸面,增大近井裂缝的宽度,减小支撑剂在近井筒砂堵的可能性，也减少了裂缝摩阻。
○2定向压裂的实施，沟通了主体裂缝与井筒的连通，这样就大大减少了由于裂缝转向而造成的压裂液流失和压裂液流程，这样就起到了一般压裂不能达到的降低裂缝摩阻的效果。
关键词：近井摩阻；水力压裂；支撑剂段塞；裂缝扭曲；多裂缝从80年代以来，人们对近井筒摩阻问题的认识随着实践的发展不断得到深化，对近井筒摩阻的产生机理、影响因素、降低措施等都进行了广泛的研究。
众多的学者从室内实验、定性认识、定量计算、检测手段及压裂施工工具等方面，着眼于裂缝起裂位置、裂缝转向扭曲、多裂缝、非平面裂缝、孔眼位置、施工排量等方面，对近井筒摩阻的产生原因、计算方法、影响因素等进行了广泛的研究。
1近井摩阻的成因分析所谓水力压裂的近井筒效应是指由射孔孔眼特性及井筒周围(射孔壁)应力集中作用在近井筒区域所产生的孔眼摩阻、复杂裂缝形态(多裂缝、裂缝面的扭曲、窄高缝、非平面裂缝)以及由此引起的压力损失和早期脱砂现象。
水力压裂的近井压力降(损失)主要归因于井筒连通(孔眼)、裂缝面弯曲(裂缝转向和扭曲)、多裂缝等近井筒裂缝的几何形态，这些形态导致有效压力损失和意外脱砂[1]，是影响压裂成功的不利因素。
因此，它是分析近井带摩阻产生原因的结构基础和现实依据。
根据近井筒问题得出压裂近井摩阻产生的主要原因如下：（1）射孔孔眼相位不一致。
因为水力裂缝往往不是沿着射孔方向生成的，压裂液从孔眼到裂缝通常要经过一条或几条曲折的通道。
深层气藏压裂改造降低施工摩阻技术
压裂液 、 纤维加砂 等降低施 工摩 阻集成技 术 ， 井摩 阻降低 了９４ ａ 弯曲摩 阻降低 了 ７６ 近 ．７ＭＰ ， ．１
ＭＰ ， ａ 同时 延 程 摩 阻 降低 了 ４～ ａ 成 功 完 成 了 ８ 加 砂 压 裂 改造 。 压 后 日产 气 １０ ８０ ５ＭＰ ， ０ｍ ． ９
（ ）地层破 裂 压力 与储层 本 身特 性有关 ， 层 １ 地
直径越大 ， 孔眼摩阻越小。采用前置低砂 比段塞技
术， 可对 射孔 孔 眼 和近 井 地 带进 行 冲刷 ， 效 降 低 有 孔 眼摩 阻和 弯 曲摩 阻 。 （ ）井 内静 液 柱 压力 由井 深 和 压裂 液 密 度 确 ４ 定， 在井 深一 定 的情 况 下 ， 加 压 裂液 密 度 可 以增 增
（ ．中石 化西南油气分公司 ， １ 四川 德 阳 ６ ８ ０ ；．中油川 庆 钻探 工程 公司 ， １０ ０ ２ Ｉ 四川 成都 ６０ ５ ） １０ １
摘 要 ： 西深层 气藏属 于深一超 深、 密一超 致密砂 岩气藏 ， 川 致 储层 具有破 裂压 力高和延伸 压力 高的特 点 ， 经过分析 ， 降低施工摩 阻是 降低施 工压力的有 效手段 。通过 施 工管柱合理 配置 、 注 入 方式优 化 、 纤维加砂 、 延迟 交联压裂液 、 支撑 剂段 塞等方式 ， 成 了深层 气藏 压裂改造 降低 施 形
×１ ｄ 日产 水 为 １ ． ｄ ０ｍ／ ． ０７ｍ ／
关键词 ： 深层 气藏 ； 压裂 ； 工摩 阻； 施 施工参数
中 图分 类号 ：Ｅ ５ ． Ｔ ３７ １ 文献 标 识 码 ： Ａ
压裂裂缝监测方法分析及应用-报告
压裂裂缝监测方法分析及应用项目名称：《压裂裂缝监测方法分析及应用》研究起止时间：2011年3月—2011年12月负责人：卢云霄技术首席：杜发勇报告编写人：杜发勇主要研究人员：张培东陈东茹红丽黎石松暴志娟潘勇姜立辉孙文森黄琼冰薛仁江林惠星等审核人：陈东审定人：李云目录一、项目概况 (3)（一）立项背景 (3)（二）主要研究内容 (4)（三）完成工作量 (4)（四）提交成果与主要技术指标 (5)（五）主要成果和认识 (5)二、水力压裂裂缝监测方法分析 (6)（一）水力压裂裂缝监测技术分类 (6)（二）裂缝监测方法分析 (7)1、间接裂缝监测（诊断）方法分析 (7)2、直接近井裂缝监测方法分析 (12)3、直接远场裂缝监测方法分析 (18)（三）水力压裂裂缝监测方法对比 (29)三、探井水力压裂裂缝监测资料统计分析 (31)（一）探井水力压裂裂缝监测技术及应用情况 (31)（二）探井水力压裂裂缝监测资料分析 (31)1、压前压后井温测试资料分析 (31)2、井底压力温度监测资料分析 (37)3、地面多点式微地震裂缝监测资料分析 (43)4、大地电位法裂缝监测资料分析 (45)5、压后压力恢复资料分析 (46)6、裂缝监测资料综合分析 (47)四、认识和建议 (49)1、认识 (49)2、建议 (49)附图探井压裂前后井温测井曲线图 (49)一、项目概况（一）立项背景随着油田勘探工作的不断深入，新增探明储量中低渗透油气藏所占比例大幅上升。
“十一五”期间，达到当年探明储量的52.5%。
“十二五”期间勘探增储主阵地仍为低渗透油藏，年均在4000万吨以上。
压裂改造是这类储量得以探明和有效开发动用的关键技术。
正确的认识水力压裂裂缝的几何形态和延伸状况，对评价压裂效果，检验和提高压裂设计的准确性，优化开发方案，进而改善压裂增产效果，提高单井产能及最终采收率具有重要的指导作用。
因此，压裂裂缝监测诊断方法，始终是相关领域专家们最为关注，同时长期进行探索与开发应用的关键技术之一。
套管固井滑套分段压裂工艺常见问题分析
套管固井滑套分段压裂技术是指根据油气藏产层情况，将滑套与套管连接并一趟下入井内，实施常规固井，再通过下入开关工具或投入憋压球或飞镖，逐级将各层滑套打开，进行逐层改造的一种储层改造技术。
该技术可广泛应用于低渗油气藏、薄油藏、页岩气以及煤层气等非常规油气藏的增产改造，具有广阔的应用前景。
1 工艺特点套管固井滑套分段压裂技术与传统的裸眼分段压裂、水力喷射压裂、射孔压裂等技术相比有很大的区别，它具有施工压裂级数不受限制、管柱内全通径、无需钻除作业、利于后期液体返排及后续工具下入、施工可靠性高等优点[1]。
如果下入的是可开关滑套，则在生产过程中，如果出现产水层或者由于别的原因，需要将某个层位关闭，可下入滑套开关工具将其关闭。
如果还需打开，还可以下入开关工具将其打开。
2 作业流程以投球打开的固井滑套为例。
完井及压裂作业流程如下：（1）根据不同产层情况，确定各固井滑套等各压裂工具位置；（2）按照确定的深度将滑套和套管管柱一趟下入井内，然后进行常规固井；（3）第一层进行电缆射孔，然后进行压裂作业；（4）压裂完第一层之后，投入一定尺寸的球或飞镖坐入第一个固井滑套（第二层），打开滑套，封隔前一个已经完成施工的层位，进行第二层压裂[3]；（5）重复以上过程，实现多级压裂施工。
3 常见问题分析（1）施工过程中可能出现固井滑套无法打开或地层无法压开。
现象：投入球后，当球入座液体体积到位时，施工压力一直持续增高，则需要综合地质情况和前期固井质量情况考虑是固井滑套未打开还是地层未压开。
可能原因：由于固井质量影响或井下套管居中度无法确保，则水泥环厚度可能不均匀，具体起裂是在哪无法考证。
水泥环与井壁和套管壁的胶结面是最薄弱的地方，类似于页岩层理，或者隐性裂缝，裂缝有可能沿此胶结面延伸，导致裂缝极度扭曲，近井摩阻非常大。
另一种原因可能与地层本身的性质有关，地层破裂压力大，球座打开压差高；建议：①提高固井质量；②下入固井滑套工具串时需要同时考虑地层应力、固井质量和套管节箍位置；③不断使用小排量进行打开滑套试验；④考虑使用一些能够降低此情况的固井滑套，比如一些固井滑套外部有一定的特殊处理确保水泥不会进入滑套内部；⑤套管射孔进行正常压裂作业（使用连续油管等方式）。
压裂施工管柱摩阻计算-(3)
压裂施工管柱摩阻计算苏权生摘 要：压裂施工管柱摩阻计算对压裂施工过程中压力波动判断和压后净压力拟合具有重要意义。
目前对压裂液在层流状态下的摩阻计算比较成熟，计算结果可信度高，但对压裂液在紊流状态下性质还未找出一定的规律，摩阻计算结果误差较大。
本文以降阻比法为基础进行压裂管柱摩阻计算，通过理论计算与现场实测数据进行对比分析，提高计算精度。
关键词： 管柱摩阻 紊流 降阻比 计算精度压裂管柱摩阻计算是压裂施工过程中压力变化判断的基础，是进行井底压力和裂缝净压力计算的关键。
在实际压裂设计中经常采用经验估计法对管柱摩阻进行粗略计算，往往不能准确地预测实际管柱摩阻。
本文以降阻比法为基础，分别对HPG 压裂液的前置液、携砂液沿程管柱摩阻进行理论计算，并结合胜利油田现场施工井的实际数据进行对比分析，对影响管柱摩阻计算的影响因素进行修正，提高理论计算和现场施工数据的一致性，形成适合胜利油田压裂施工管柱摩阻计算的相关计算程序。
1、降阻比管柱摩阻计算Lord 和MC Gowen 等人在前人研究的基础上提出了HPG 压裂液前置液，携砂液摩阻计算的新方法，称为降阻比法，其基本原理是在相同条件（如排量、管径、管长相同）下，压裂液摩阻与清水摩阻之比称为降阻比，用公式表示为:wf p f P P )()(∆∆=δ (1)式中：p f P )(∆：压裂液摩阻，Mpa ；w f P )(∆：清水摩阻，Mpa ；δ：降阻比系数,无单位。
1.1 清水摩阻计算从公式（1）可以看出，降阻比法要首先计算清水摩阻，且其值的准确性对压裂液摩阻计算有较大的影响，水力学中伯拉休斯清水摩阻计算式:L Q D P ***10*779.775.175.461--=∆ (2)式中： 1P ∆：清水摩阻，Mpa ； D ：管柱内径，m ； Q ：施工排量m 3/s ； L: 管柱长度，m ；用车古201井数据进行清水摩阻验证，车古201井酸化施工管柱为Φ73mm 光油管，下深4505m ，施工前用20m 3清水正洗井降温，排量1.5m 3/min ，测得沿程管路摩阻为31Mpa ，用公式(2)计算管柱摩阻值为30Mpa ，计算值与实际值误差3.2%。
压裂施工中管路摩阻计算方法分析与改进意见探讨
清水摩阻计算
在相同条件 （如排量、 管径、 管长相同） 下， 压裂 液摩阻与清水摩阻之比称为降阻比。公式表示为 （!!" ） ・ （!!" ） （%） % @" " 由式 （%） 可知， 降阻比法要求计算清水的摩阻， 且其值的准确程度对压裂液摩阻计算有较大的影 响。为此， 分析对比了油管注入方式下三种清水摩 阻计算方法： 水力学中尼古拉兹紊流摩阻系数公式
产生 ! /8C 压差 （孔眼摩阻） 时所需射孔眼数进行了 平均炮 计算。计算结果表明， 施工排量 $ % ( >" ? >@4， 眼直径 *( >> 时， 产生 （#*% ） 为 时的压 ! % ( /8C +),% 降， 只需要有 *D 个射孔眼。上述压裂施工井压裂层 段的射孔数远远大于计算数。因次， 认为多数情况 下炮眼摩阻不是产生误差的主要原因。 *=! 降阻比 从本质上讲， 降阻比就是牛顿流体与非牛顿流
$ ・$ ・ !!% @# !#
# " % !<( 其中， # @ " % ""<! A " % !!% &’ B6C1 和 DE :6FGH 清水摩阻计算式
（!）
有更好的 “稳定性” 。 在对清水摩阻计算式分析对比的基础上， 用现 场施工数据进行了验证。比较典型的是车古 !"% 井 酸化施工数据， 车古 !"% 井酸化施工管柱为 J(< 光 油管， 下深 ) $"$ ,， 施工前用 !" ,< 清水正洗井降 温； 排量 %=$ ,< M ,.H， 测得沿程管路摩阻为 <% D9-。 计算摩阻值与实测摩阻值的对比结果见表 %。
压裂液摩阻计算
水力压裂摩阻类型及降阻措施
1 压裂摩阻产生机理水力压裂施工过程中，压裂液从泵出口经地面管线、井筒管柱和射孔孔眼进入裂缝，在每个流动通道内都会因为摩阻而产生压力损失。
如果压裂施工过程中产生的摩阻过大将会导致井口压力过高，甚至超过压裂泵车的负荷，从而增大了压裂施工风险。
准确计算压裂液在流动过程中产生的各种压力损失并分析其影响因素，对于确定井底施工压力以及指导优化压裂工艺参数以降低压裂施工摩阻具有重要意义。
20世纪80年代以来，水力压裂施工产生的摩阻问题逐渐引起工程师和学者的重视。
基于对压裂液施工排量、裂缝起裂及扩展、射孔工艺等多方面的探索，对整套压裂施工中的压力损耗问题进行了深入研究[1]。
前期研究表明，由于地面管线比较短，一般忽略由地面管线产生的摩阻。
因此，水力压裂施工的摩阻损耗主要由两部分组成：第一部分是液体在压裂管柱（油管、套管或油套环空）中的沿程摩阻，即存在于管柱壁面的阻滞作用产生的摩擦阻力所造成的水头损失。
一般情况下，压裂排量越大、管柱直径越小、压裂液黏度越大、支撑剂浓度越大，其产生的管柱沿程摩阻越大。
第二部分是近井摩阻，其包括流体通过射孔孔眼的局部摩阻以及近井地带的弯曲摩阻，矿场一般采用降排量法对以上2种近井摩阻进行测试。
近井摩阻产生的机理较为复杂，主要归纳如下[2]：1）孔眼局部摩阻：射孔数不足、孔眼的清洁度差以及孔眼堵塞均会产生孔眼局部摩阻。
由于通常采用电缆配套射孔枪对套管进行射孔，导致射孔弹在套管—水泥环内部形成及不规则的圆孔。
从径向来看，孔眼内存在的凹凸不平的通道，会对流体的流入过程造成一定的影响，将会在孔眼处产生明显的压力降[3]。
2）裂缝弯曲摩阻：射孔相位不当、固井质量差以及多裂缝竞争延伸均会导致裂缝在延伸过程中并不总沿着一个方向前进，而是会发生弯曲和转向的现象[4]，从而产生裂缝弯曲摩阻。
这种情况将引起净压力增大，限制近井筒裂缝宽度，从而增大支撑剂的运移难度。
裂缝弯曲摩阻一般在压裂施工初期最大，随着施工进行逐渐减小[2]。
径向井水力压裂摩阻影响因素与计算公式
径向井水力压裂摩阻影响因素与计算公式径向井水力压裂是一种重要的油气田开发技术，它通过压裂液的高压注入，使岩石产生裂缝并释放天然气和石油。
在径向井水力压裂中，摩阻是影响压裂效果的重要因素。
本文将通过对径向井水力压裂摩阻影响因素与计算公式的研究，探讨如何最大化径向井水力压裂的效果。
1.径向井水力压裂摩阻的影响因素（1）压裂液的粘度压裂液的粘度决定了它在管道中流动的难易程度，从而影响压裂液的输送速度和能量传递效率。
当压裂液的粘度较高时，通过井筒注入的压力不容易扩散到周围岩石中，从而使压裂效果降低。
（2）管道内壁摩擦力在径向井水力压裂中，压裂液从井口经过管道向下运行，因此管道内壁摩擦力对压裂效果有很大的影响。
当管道内壁摩擦力较大时，压裂液注入压力容易消失，压裂效果也会降低。
（3）压裂液的密度压裂液的密度决定了它在岩石中传递能量的能力，从而影响压裂效果。
当压裂液的密度较低时，其在岩石中产生的能量也会降低，影响压裂效果。
（4）井筒中的摩阻在径向井水力压裂中，井筒的摩阻对压裂效果有很大的影响。
当井筒中的摩阻较大时，其会阻碍压裂液的流动，从而影响压裂效果。
2.径向井水力压裂摩阻的计算公式（1）压降计算公式压降计算公式可用于计算径向井水力压裂中井筒内压降的大小。
其计算公式为：△P=ρQ^2 L/2 f D^5其中，△P为井筒内的压降；ρ为压裂液的密度；Q为压裂液的流量；L为井筒长度；f为管道阻力系数；D为管道的直径。
（2）摩擦力计算公式摩擦力计算公式可用于计算径向井水力压裂中管道内的摩擦力大小。
其计算公式为：f=4f_0 [1+γ(ρ_1/ρ_0)]其中，f为管道阻力系数；f_0为干管道的阻力系数；γ为管道内流体的层流系数；ρ_1为压裂液的密度；ρ_0为管道内介质的密度。
3.结论通过分析径向井水力压裂中的摩阻影响因素，可以发现影响压裂效果的因素有很多，而计算公式的应用也非常复杂。
因此，在实际操作中，需要加强对径向井水力压裂摩阻影响因素的研究，进一步完善计算公式，从而科学地指导径向井水力压裂的实施，为油气田的高效开发做出贡献。
井筒摩阻计算原理与方法
井筒摩阻计算第一节水头损失及其分类实际流体具有粘性，在通道内流动时，流体内部流层之间存在相对运动和流动阻力。
流动阻力和水头损失的规律，因流体的流动状态和流动的边界条件而异.一、水头损失分类流体在流动的过程中，在流动的方向、壁面的粗糙程度、过流断面的形状和尺寸均不变的均匀流段上产生的流动阻力称之为沿程阻力，或称为摩擦阻力。
沿程阻力的影响造成流体流动过程中能量的损失或水头损失（习惯上用单位重量流体的损失表示）。
沿程阻力均匀地分布在整个均匀流段上，与管段的长度成正比，一般用f h 表示。
另一类阻力是发生在流动边界有急变的流场中，能量的损失主要集中在该流场及附近流场，这种集中发生的能量损失或阻力称为局部阻力或局部损失，由局部阻力造成的水头损失称为局部水头损失。
二、水头损失分类 1.沿程阻力损失2gv4R l λh 2f =对于圆管：g v d l h f 22λ=式中：l —管长；R —水力半径；d —管径；v —断面平均流速；g —重力加速度；λ—沿程阻力系数，也称达西系数。
一般由实验确定。
式中的无量纲系数λ不是一个常数，它与流体的性质、管道的粗糙程度以及流速和流态有关，在大多数工程问题中，f h 确实与2v 成正比。
此外，这样做可以把阻力损失和流速水头合并在一起，便于计算。
2.局部阻力损失gv h j 22ζ=式中：ζ——局部阻力系数，一般由实验确定。
整个管道的阻力损失，应该等于各管段的沿程损失和所有局部损失的总和。
第二节粘性流体流动流态一、粘性流体流动流态当流速较小时，沿程损失与流速一次方成正比，当流速较大时，沿程损失几乎与流速的平方成正比，如图所示，并且在这两个区域之间有一个不稳定区域。
当阀门B 慢慢打开，并打开颜色水阀门D ，此时管中的水流流速较小，可以看到玻璃管中一条线状的颜色水。
它与水流不相混合，如图6—3(b )所示。
从这一现象可以看出，在管中流速较小时，管中水流沿管轴方向呈层状流动，各层质点互不掺混，这种流动状态称为层流。
压裂施工中摩阻计算
*川西地区压裂施工过程中管柱摩阻计算摘要：以降阻比法为基础，分别对有机硼交联(HPG)压裂液的前置液、携砂液的沿程管柱摩阻计算方法进行分析，结合川西地区部分井压裂施工现场的施工数据，对管柱摩阻计算公式进行修正改进后，提高了压裂施工设计和数值模拟中摩阻参数计算的准确性；同时用计算机程序实现了施工过程管柱沿程摩阻的计算，可用于模拟压裂施工全过程的摩阻计算。
对四川川西地区以油管方式注入井的水力压裂施工设计及现场施工过程中井底压力的分析具有重要意义。
关键词：压裂施工；降阻比；管柱摩阻；公式；计算前言压裂施工管柱沿程摩阻值的准确性直接影响到压裂工艺的设计过程，是确定井底压力的必要数据，也是压裂施工成功与否的主要因素。
在实际压裂设计中，大多数采用经验估计法对管柱的摩阻损失进行计算，往往不能准确地预测实际摩阻，尤其不能模拟压裂施工整个过程的实际摩阻值。
管柱的摩阻计算单纯的从流变学和水力学的角度去计算，目前还不能被实际应用。
文章以降阻比法为基础，分别就HPG压裂液、相应的携砂液沿程管柱摩阻计算方法进行分析对比，并结合川西地区大部分压裂井的现场施工数据，对压裂液的沿程摩阻有关计算公式进行改进，实现压裂施工全过程摩阻计算的计算机程序化。
实例计算表明，改进后的摩阻计算公式以及压裂施工过程摩阻计算结果与现场实际数据有较高的符合率，可以用于川西地区压裂施工过程摩阻的模拟计算。
1 压裂液摩阻的计算Lord和MC Gowen等人[1,2]利用其他人的实验资料提出了计算溶胶及混砂液摩阻的方法。
采用延迟交联技术，使交联HPG与HPG溶胶在井筒中的摩阻相差不大，因此，Lord等人仍用溶胶的数据提出了一个降阻比（δ）的概念：? ? ? ? ? ? ? ? （1）式中：(△Pf)0为清水的摩阻损失，MPa；(△Pf)P为压裂液的摩阻损失，MPa。
清水的摩阻损失可以用经典水力学雷诺数与摩阻系数关系进行计算，或者同样采用Lord等人提出的回归公式：? ? （2）式中：D为压裂油管柱的内径，mm；Q为施工过程泵注排量，m3/min；H为油管长度，m。
压裂施工中摩阻计算
压裂施工中摩阻计算压裂施工是一种在井下用高压液体将岩石破碎并产生裂缝的技术，它被广泛应用于石油和天然气开采中。
摩阻是决定压裂施工效果的重要参数之一，它是指在施工过程中液体通过裂缝时受到的摩擦力。
本文将详细介绍压裂施工中摩阻的计算方法。
在压裂施工中，液体通过裂缝时，会受到岩石颗粒之间的摩擦力的阻碍。
这种摩擦力可以分为两个部分：内摩阻和外摩阻。
内摩阻是指液体在裂缝内摩擦产生的阻力，它主要受到岩石颗粒之间的相互作用力的影响。
而外摩阻是指液体通过裂缝口时受到的摩擦力，它主要受到裂缝口周围表面的摩擦力的影响。
在计算摩阻时，首先需要确定液体流经的裂缝的长度和宽度。
裂缝的长度可以通过地震波及测井等技术来确定，而裂缝的宽度则需要通过压裂实验来得到。
根据实际情况，通常认为宽度为5-10微米。
在计算内摩阻时，需要考虑岩石颗粒之间的相互作用力。
这个相互作用力可以通过公式F=μN得到，其中F为摩擦力，μ为摩擦系数，N为岩石颗粒之间的接触力。
一般情况下，μ的值约为0.5-1.0。
接着，可以根据摩擦力的大小来计算流体在裂缝内的摩阻。
在计算外摩阻时，需要考虑裂缝口周围表面的摩擦力。
这个摩擦力可以通过公式F=μN得到，其中F为摩擦力，μ为摩擦系数，N为承载力。
一般情况下，μ的值约为0.2-0.6、接着，可以根据摩擦力的大小来计算流体在裂缝口的摩阻。
在计算完内摩阻和外摩阻之后，可以将它们相加得到总的摩阻。
这个总的摩阻可以用公式F=F1+F2得到，其中F1为内摩阻，F2为外摩阻。
根据总的摩阻的大小，可以进一步评估压裂施工的效果。
需要注意的是，在实际应用中，摩阻的计算需要考虑到多个因素的影响，包括岩石的性质、压裂液的性质、裂缝的几何形状等。
同时，还需要根据实际情况进行准确的数据采集和分析，以获得更精确的摩阻计算结果。
在总结中，压裂施工中的摩阻计算是一项复杂的工作，需要综合考虑多个因素的影响。
通过合理选择计算方法和准确的数据采集，可以更好地评估压裂施工的效果，为开采石油和天然气提供参考。
直井油管内压裂液流动摩阻计算方法
直井油管内压裂液流动摩阻计算方
法
直井油管内压裂液流动摩阻计算方法，是根据流体在管道内的流动特性，利用定性描述的流体动力学原理，结合水力学定律，将流体摩阻降至最低。
1、流体摩阻原理：流体通过管道内部时，会受到管壁的抵抗，形成摩阻，从而降低流体的流速，减少流量，降低能量消耗。
2、改善流体摩阻的方法：
（1）对管道内壁施加一定外力，如磨毛等，使管内表面光滑，降低摩阻；
（2）采用不同形状的管道，如圆管、椭圆管等，来减少流体摩阻；
（3）采用不同的流体，如聚乙烯（PVC）、聚氯乙烯（CPVC）、聚丙烯（PP）等，来减少流体摩阻；
（4）控制流体流速，降低摩阻；
（5）采用离心式水泵、涡轮式水泵等，提高流体压力，降低摩阻；
（6）采用添加剂，如洗涤剂、溶剂等，可以达到减少摩阻的效果；
（7）采用鼓风等技术，增加流体的动能，减少摩阻；
（8）采用加压技术，增加流体的压力，减少摩阻；
3、直井油管内压裂液流动摩阻计算方法：
（1）先确定管道的外径、管道内壁材料、流体流速等参数，并根据实际情况求出流体摩阻系数；
（2）根据流体动力学原理，计算流体流动摩阻力；
（3）根据水力学定律，计算流体的静压力；
（4）根据实际情况，求出油管内压裂液的流动摩阻。
大斜度井压裂改造的难点与对策
大斜度井压裂改造的难点与对策大斜度井开发方式是低渗透油田开发的重要手段，此类井的压裂改造越来越多;但是压裂改造和直井差异较大：由于井斜不同导致裂缝的形态有别于直井，在近井筒处出现裂缝弯曲、微裂缝、裂缝窄以及施工压力异常等现象，影响施工的顺利进行。
文章分析了HQ区块压裂井资料，发现大斜度井容易出现脱砂的支撑剂浓度，针对井斜对裂缝起裂、裂缝形态以及施工压力影响大的等难题，并提出提高施工排量、加入支撑剂段塞、增大前置液量等工艺措施，在现场应用中取得良好效果。
标签：大斜度井;压裂;裂缝1 引言水力压裂作为常用的措施改造工艺，在油田特别是低渗透油田上产开发中做出了重要贡献，随着大斜度井数量的增多，压裂措施工艺在这种类型井中的应用也会更加普遍和广泛。
和直井压裂工艺相比，井段斜度大于30°的斜井在进行压裂改造中施工成功率较低。
最开始人们对斜井特别是大斜度井没有获得正确的压裂認识，也未开展系统性的研究工作，石油工作者一直以为在斜井压裂中，沿着井筒产生一条裂缝施工与直井比较没有什么不同。
但后来许多实验室研究揭示出在斜井或水平井井眼的邻近区域中有更复杂的破裂结构，来自现场的经验也表明了斜井更易于减少各种施工异常情况[1]。
2大斜度井压裂与直井压裂的区别2.1 裂缝形态在水力压裂过程中，裂缝一般垂直最小主应力方向。
在一定深度下地层的最小主应力是一水平应力，因此压裂处理所形成的裂缝将在一垂直平面内。
鉴于大斜度井如果井筒方位与最小水平应力方向一致，施工时将形成与井筒方位垂直的多条裂缝;若井筒方位与最小主应力垂直，那么将形成与井筒方位平行的裂缝;当斜井井筒方位与最大应力方位成一定夹角时，压裂产生的裂缝则相当复杂，不同的井斜角及方位角所产生的裂缝不尽相同，有可能存在近井多裂缝，出现裂缝弯曲等现象。
2.2施工压力出现异常在直井压裂施工时裂缝与最大主应力方向一致，而且通常认为裂缝较平滑，但在斜井压裂中在近井地带存在多条微裂缝，在远井处可能合并为一条裂缝或一条裂缝较为发育。
FracproPT测试压裂分析
12、压力拟合
应力越大，拟合净压力越大，压降阶段拟和闭合时间越短，拟和净压力下 降越快。 孔隙流体渗透率越大，拟合净压力越小，压降阶段拟和闭合时间越短，拟 和净压力下降越快。 压裂液滤失系数越大，拟合净压力越小，压降阶段拟和闭合时间越短，拟 和净压力下降越快。 体积因子越大，拟合净压力越大，压降阶段拟和闭合时间越长，拟和净压 力下降越慢。 滤失因子越大，拟合净压力越小，压降阶段拟和闭合时间越短，拟和净压 力下降越快。 开缝因子越大，拟合净压力越大，压降阶段拟和闭合时间越短，拟和净压 力下降越快。
2、打开数据库数据
➢与拟三维模型预测结果类似； ➢预测出的净压力较低。
2、打开数据库数据
➢对本区块裂缝扩展有较清楚地认识，精确地 预测裂缝的扩展。
2、打开数据库数据
➢PKN 二维模型:恒定裂缝高度、裂缝宽度与 高度成比例 ； ➢KGD 二维模型:恒定裂缝长度、裂缝宽度与 长度成比例 ； ➢径向裂缝模型: 裂缝的径向扩展是轴对称的。
常规多标度以及常规单标度 : 根据地层深度来输入各自地层的力学特性。化学特性和热 力学特性将根据岩石类型和深度确定后输入给模拟软件。
我们也可以采用测井/地层编辑器输入测井文件，这样所有的数据会被自动导入，这样 分层更细、更准确。
7、压裂液及支撑剂选择
压裂液以及支撑剂的 选择非常重要，压裂液中 的摩阻数据、滤失数据、 密度数据等会影响闭合压 力以及压裂液效率计算的 准确性等。
2、打开数据库数据
流体饱和度不是很高时，回应力 的增加通常不大
2、打开数据库数据
➢支撑剂沉降:清水 （滑溜水）压裂施工； ➢支撑剂对流: 对于线 性的或交联凝胶压裂 施工； ➢无对流或沉降: 压裂 液在地层中粘度很大 或者水平的压裂裂缝。
FracproPT测试压裂分析演示课件
2008年10月
1
测试压裂作用
进行小型测试压裂，可以对措施目 的层物性参数、地层闭合压力、射孔及 近井筒摩阻、压裂液摩阻、滤失情况进 行分析，并且可以对井内管柱安全性、 设备承受能力进行验证，从而为以后较 大加砂压裂设计提供可靠依据。
它包括排量阶梯降测试分析、压降
分析以及净压力的历史拟合。
26
11、测试压裂分析
平方根曲线
双对数曲线
平方根以及双对数曲线也可以得到：井底闭合应力；地面闭合应力；隐含
的携砂液效率；估算的净压力。
27
12、压力拟合
净压力值≈1.5MPa
净压力拟合可以通过改变孔隙流体渗透率、压裂液滤失系数、应力以及多裂缝的设 置使模拟的净压力值与测定的净压力值拟合到一起，这样得到的孔隙流体渗透率、压裂 液滤失系数、应力以及多裂缝形态可以校正前期的输入数据。
10
2、打开数据库数据
流体饱和度不是很高时，回应力 的增加通常不大
11
2、打开数据库数据
?支撑剂沉降:清水 （滑溜水）压裂施工； ?支撑剂对流: 对于线 性的或交联凝胶压裂 施工； ?无对流或沉降: 压裂 液在地层中粘度很大 或者水平的压裂裂缝。
12
2、打开数据库数据
限流常规迭代: 考虑了 射孔孔眼摩阻、近井 筒摩阻、井眼与射孔 之间的摩阻、射孔之 间的静水压力差值和 裂缝中的净压力。
样分层更细、更准确。
17
7、压裂液及支撑剂选择
压裂液以及支撑剂的 选择非常重要，压裂液中 的摩阻数据、滤失数据、 密度数据等会影响闭合压 力以及压裂液效率计算的 准确性等。
支撑剂的物理参数 （导流能力、破碎率等） 会影响裂缝导流能力计算 的准确性。
