继电保护原理1—电压切换
继电保护基本原理及应用

低周减载的原理
电源
负荷
功率失衡的危害!
压板对应
定值清单 压板配置
电容器保护
1、电容器常见故障及异常状态 相间短路故障 系统过电压 电容器内部熔丝熔断或品质因数改变 集合电容油箱内部各种故障
2、10kV电容器保护配置
过电流保护(作用:电容器至断路器之间发生短路故障时动作,
130
182
低后备
901
930
902
10kV I段
10kV出线 保护
10kV II段
备自投
1、备自投的常见种类:
进线备自投 内桥备自投 分段备自投 分段负荷均分备自投 特殊备自投
2、备自投的配置
内桥备自投 跳进线合内 桥
进线备自投
跳进线合另一进 线
181
130
182
901
930
902
10kV I段
变压器保护
1、变压器故障及不正常状态 (1)绕组及其引出线的相间短路和在中性点直接接地或经 小电阻接地侧的接地短路; (2)绕组的匝间短路; (3)外部相间短路引起的过电流; (4)中性点直接接地或经小电阻接地电力网中,外部接地 短路引起的过电流及中性点过电压; (5)过负荷; (6)过励磁; (7)中性点非直接接地侧的单相接地故障; (8) 油面降低或油位过高; (9)变压器温度及油箱压力升高和冷却系统故障。
主变保护配置
1、主保护 差动保护:比率差动、差动速断 (躲励磁涌流方法:二次谐波制动、间断角闭锁、波 形对称识别技术) 非电量保护:本体轻重瓦斯、有载重瓦斯、压力 释放、冷控失电、油温高、油位高低等 2、后备保护 高后备: 中后备 低后备
交流电压切换回路的原理及应用

交流电压切换回路的原理及应用赵生虎【摘要】简要介绍了交流电压切换回路的构成及原理,并以实际运行当中出现的故障为案例,对此回路的安全性和可靠性进行简要分析,并对现场实际应用提出了一些自己的看法.【期刊名称】《电气开关》【年(卷),期】2014(052)004【总页数】3页(P81-83)【关键词】交流电压;电压切换;切换;回路;原理【作者】赵生虎【作者单位】河北省唐山市陡河发电厂,河北唐山 063028【正文语种】中文【中图分类】TM731 交流电压切换回路的原理在一次主接线为双母线的变电所中,为使二次回路计量、保护等设备输入的二次电压能与一次运行的母线对应,二次电压必须作相应的切换,为此,需要设置交流电压切换回路。
典型的TV二次电压自动切换回路原理如图1所示,利用相应单元隔离开关的辅助接点1G、2G起动切换继电器1YQJ、2YQJ,由切换继电器的接点对电压回路进行自动切换。
图1 交流电压切换回路原理图当然,TV二次电压切换也可以手动进行。
只需将图1中切换继电器启动回路取消,而由手动切换开关的位置接点代替切换回路中切换继电器1YQJ、2YQJ的相应接点即可。
手动切换的好处是回路简单,连接可靠,但需要人工操作,而且一、二次操作不能完全同步。
自动切换能做到一、二次操作基本同步,但回路较手动切换复杂,当流电源消失或辅助接点接触不良时,1YQJ、2YQJ将返回,交流电压也将消失。
为提高自动切换的可靠性,1YQJ、2YQJ可选双位置继电器,由该继电器构成的电压切换回路可称为自保持电压切换回路。
双位置继电器的优点是即使直流电源消失或隔离开关辅助接点接触不良,继电器仍将保持原有位置。
双位置继电器电压切换回路的构成有很多形式,既可以采用隔离开关的单辅助接点进行切换,也可以采用隔离开关的双辅助接点进行切换。
单辅助接点切换回路在一只切换继电器动作的同时去复归另一只切换继电器,两只继电器一定只有一只在动作状态。
双位置继电器电压切换回路的优点是即使直流电源消失或隔离开关辅助接点接触不良,继电器将保持原有位置,计量及保护装置不致失去交流电压,因此得到了广泛的应用,但这种继电器仍存在事故隐患,需要制定相应的反事故措施,本文将对此进行详细分析。
电力系统继电保护原理(第四版)

电力系统继电保护原理(第四版)第二章继电保护的硬件构成第一节继电器的类别和发展历程继电器能反应一个弱信号(电、磁、声、光、热)的变化而突然动作,闭合或断开其接点以控制一个较大功率的电路或设备的器件。
继电器的分类按输入信号性质分:非电量继电器和电量继电器按功能分量度继电器在继电保护和自动装置中作为主要元件,与辅助元件有或无继电器配套电流、电压、频率、功率继电器等有或无继电器在保护装置中作为辅助元件中间、时间、信号继电器等电磁式继电器衔铁弹簧电磁铁工作回路电磁继电器触点信号电源一、电磁型继电器(Relay)继电特性:无论起动和返回,继电器的动作都是明确干脆的,它不可能停留在某一个中间位置动作电流:使继电器动作的最小电流值最小短路电流返回电流:使继电器返回原位的最大电流值最大负荷电流返回系数(恒小于1) I K re= K re= 0.85~ 0.9 I K act 触发特性曲线返回动作旋转衔铁式电流继电器结构6二、感应型继电器用电磁铁在一铝制圆盘中或圆筒中感应产生电流,电流产生转矩使圆盘或圆筒转动,使接点闭合的继电器。
四极感应圆筒式感应继电器工作原理与鼠笼式感应电机相似相当于两相式的电动机,垂直方向两磁极的线圈和水平两级的绕组磁通在空间上相差900,如果两磁通在时间上也相差900则可产生最大的旋转磁场圆筒上的转矩:M= KΦ1Φ 2 sinθ动作条件:电流大于定值(转矩大于弹簧反作用转矩),且θ为正(900时转矩最大)可反应两个电气量,如电压、电流,可实现方向继电器、阻抗继电器、差动继电器等电磁式电流继电器侧面正面电磁式中间继电器正面侧面五、微机保护将反应故障量变化的数字式元件和保护中需要的逻辑元件、时间元件、执行元件等和在一起用一个微机实现,成为微机保护,是继电器发展的最高形式。
20世纪70年代初、中期开始了微机保护研究的热潮源于计算机技术重大突破:价格大幅度下降、可靠性提高70年代中后期,国外已有少量样机试运行。
继电保护的二次电压切换问题与对策分析

继电保护的二次电压切换问题与对策分析摘要:伴随着电力资源需求量的快速攀升,电力系统的负荷越来越大,电力系统设备的运行压力也显著增加。
继电保护作为确保电电力系统安全可靠运行的重要保护措施,其在进行二次电压切换时,也面临着一定的问题。
因此文章重点就继电保护的二次电压切换问题与对策展开分析。
关键词:继电保护;二次电压;切换问题;对策一旦继电保护工作或隔离开关的辅助触点出现问题,将直接影响公众用电量,造成电压切换问题。
为了保证居民用电安全可靠,有必要对继电保护装置的压力和反向充电进行分析,找到解决这类问题的方法,提高我国电力系统运行的稳定性。
1继电保护二次电压切换的工作原理在变电所运行过程中,采用双母线系统来控制各电路元件,使各电路元件能够很好地连接在一起,是变电所系统有序、安全运行的基本保证。
存在系统电压可在此模式下进行调节。
变电站在运行管理阶段必须保证双母线独立运行,必须严格遵守本标准。
然而,结合目前我国大多数变电站的运行情况,发现在电压切换过程中仍存在各种问题。
电压切换过程中的缺陷是导致二次电压故障的主要原因,使系统无法在稳定状态下运行。
在调查过程中,发现双母线在运行过程中会产生电位差。
这种情况的发生导致电压开关环节短路,严重损坏继电器。
在更严重的情况下,会对变电站的工作产生巨大的影响,使变电站的各个系统瘫痪,无法正常工作。
2继电保护二次电压切换问题的原因分析(1)在电压开关继电器常开触点期间,电力企业选择串联接线方式,并利用采集的数据判断系统运行情况。
但目前电力公司采用的方法无法准确锁定母线开关位置,数据采集不可靠,难以作为辅助工作信息。
(2)电力公司对继电保护的管理存在一定的差异,所使用的继电保护装置没有设定统一的目标。
变电站在运行过程中,采用开关方式会出现一定的问题,难以保证继电保护装置在可靠、安全的状态下运行。
(3)经研究发现,母线开关隔离开关的辅助触点有许多短板,无法迅速找到母线开关的具体位置。
继电保护二次电压切换问题及处理

继电保护二次电压切换问题及处理摘要:近年来,人们对电力资源的需求量越来越大,可以说电力水平已经成为衡量一个国家综合实力的重要指标。
用户在用电过程中,当隔离开关辅助触点或者继电保护工作内容等出现异常现象后,就会引起电压切换问题,从而导致继电保护装置出现反充电、失压等问题,这不仅对电力企业的正常运行造成很大的影响,还对电力企业工作人员的生命健康安全带来很大的隐患,由此可见,对电力系统继电保护二次电压切换的相关问题进行研究具有十分重要的意义。
关键词:继电保护;二次电压;切换一、二次电压切换进行切换的必要条件1.1母线运行时要相互独立、需要分别控制保证正常运行两组母线电压切换进行的时候要保证继电器也同时切换,并且能够发出相关的指令控制信号,控制继电器的正常运行。
如果出现了继电器运行异常的情况,两组母线中的继电器都会发出电压断路的信号。
一旦这个信号出现的时候,变电站维护工作人员要对相关的设备进行检查,找出设备中出现的问题,及时采取措施让变电站重新恢复正常运行。
1.2采取措施避免直流电压中断短路如果没有采取直流电压短路时中断会导致继电器出现错误,为了避免这种情况出现应该实现回路自动切换,以这样的方式达到对正电源和交流电压回路的控制目的。
1.3异常情况出现的应急措施如果在电压回路自动切换的时候出现一些突发的异常情况,应该及时的采取停用的措施,起到一个保护的作用。
切记不能采取与回路短接以及卡死继电器的方式让系统继续运行。
1.4出现异常情况能够及时发出警示信息如果系统在出现异常的情况时,没有出现警示信号的话就会使问题更加的恶化,导致电力系统的瘫痪。
1.5断电保证继电器已经失磁系统断电的时候继电器应该要完全失磁,同时还应该确保在电压回路经过故障短路电流的时候不能出现粘连的情况。
交流电压切换继电器的原理图如图1所示。
二、继电保护二次电压切换异常的问题分析电力系统在运行过程中,二次电压出现异常现象后,很容易引起继电保护装置的误动作,一般情况下,引起这种现象的主要原因有:①对于不同的变电站,在设计主接线方式的电压切换回路是,本身存在一定的缺陷;②当刀闸辅助开关常闭接点出现故障后,无法准确的对应刀闸位置,从而引起二次电压出现不可靠切换,或者将两个没有并列的PT并列在二次侧,如果在这种情况下双母线有一定的电势差,就会在电压切换回路中形成短路电流,对电压切换继电器造成极大的影响;③传统的切换继电器同时动作的信号收集是利用串联在电压切换继电器的常开接点,这就不能准确的将母线刀闸的位置反应出来,对于一些特定的条件,就无法进行切换继电器同时动作准确报警。

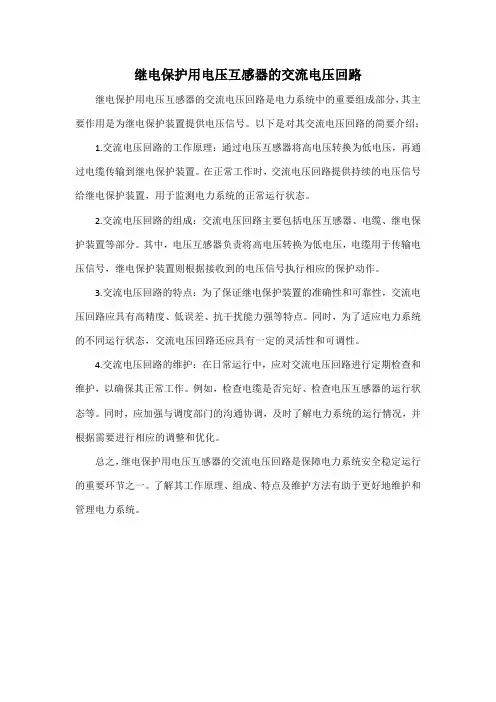

继电保护用电压互感器的交流电压回路

继电保护用电压互感器的交流电压回路继电保护用电压互感器的交流电压回路是电力系统中的重要组成部分,其主要作用是为继电保护装置提供电压信号。
以下是对其交流电压回路的简要介绍:
1.交流电压回路的工作原理:通过电压互感器将高电压转换为低电压,再通过电缆传输到继电保护装置。
在正常工作时,交流电压回路提供持续的电压信号给继电保护装置,用于监测电力系统的正常运行状态。
2.交流电压回路的组成:交流电压回路主要包括电压互感器、电缆、继电保护装置等部分。
其中,电压互感器负责将高电压转换为低电压,电缆用于传输电压信号,继电保护装置则根据接收到的电压信号执行相应的保护动作。
3.交流电压回路的特点:为了保证继电保护装置的准确性和可靠性,交流电压回路应具有高精度、低误差、抗干扰能力强等特点。
同时,为了适应电力系统的不同运行状态,交流电压回路还应具有一定的灵活性和可调性。
4.交流电压回路的维护:在日常运行中,应对交流电压回路进行定期检查和维护,以确保其正常工作。
例如,检查电缆是否完好、检查电压互感器的运行状态等。
同时,应加强与调度部门的沟通协调,及时了解电力系统的运行情况,并根据需要进行相应的调整和优化。
总之,继电保护用电压互感器的交流电压回路是保障电力系统安全稳定运行的重要环节之一。
了解其工作原理、组成、特点及维护方法有助于更好地维护和管理电力系统。
电力系统继电保护的原理

电力系统继电保护的原理
电力系统继电保护的原理是基于监测电力系统中的电流、电压等参数,一旦这些参数超过了设定的阈值,继电保护设备就会发出信号,触发断路器等设备进行动作,以保护电力系统的安全稳定运行。
继电保护设备通常由电流互感器和电压互感器等传感器、测量单元、比较单元、逻辑单元以及执行单元等组成。
其中,电流互感器和电压互感器负责将电力系统中的电流和电压信号转化为测量信号,传送给测量单元进行处理。
测量单元将测量信号转化为数字信号,并与事先设定的保护阈值进行比较。
比较单元负责对比测量信号和阈值的大小关系,当测量信号超过设定阈值时,比较单元会发出触发信号。
逻辑单元接收触发信号,并根据预设的保护逻辑进行判断,决定是否需要进行保护动作。
最后,执行单元接收逻辑单元的指令,通过操纵断路器等设备进行相应的动作。
继电保护设备的阈值设置是根据电力系统的运行要求和设备的额定参数进行调整的。
不同的电力设备,如发电机、变压器、线路等,具有不同的保护要求,因此需要针对性地设置保护阈值。
阈值的设置需要综合考虑设备的稳定工作范围、起动过电流、过负荷电流等因素,并根据实际情况进行适当调整。
继电保护系统的关键在于快速、准确地检测电力系统中的异常情况,并及时采取相应的保护措施。
通过使用互感器转化电路参数为可测量的信号,再经过测量、比较和逻辑判断等步骤,
能够快速、有效地实现对电力系统的保护。
这种原理能够大大提高电力系统的可靠性和安全性,确保电力系统的正常运行。
继电保护二次电压切换问题分析及对策

继电保护二次电压切换问题分析及对策摘要:发电厂生产出来的电力不能够直接提供给人们的日常生活所使用,必须要经过变电站对电压进行调整之后才可以提供给用户。
而变电站的各个系统在运行的过程当中,双母线系统是核心的一个部分,它连接着各种各样的电器元件,如果双无线系统分开运行,那么工作人员就需要保证一次系统和二次系统当中的电压存在平衡和对应的情况,只有这样才能够保证整个保护装置处于安全运行状态。
关键词:继电保护;二次电压;切换分析我国自改革开放以来,国民物质生活水准明显提升。
通过研究发现,居民用电时若隔离开关辅助触点或继电保护工作产生故障,会接连产生电压切换问题,该问题的产生会致使继电保护装置产生反充电和失压情况。
这种情况对电力系统的运转会产生较大的干扰,严重时,会直接威胁到电力企业工作员工的生命财产安全。
因此,本文直接对继电保护二次电压切换问题进行详细研究,该研究对中国电力企业的发展具有十分重要的意义。
1 继电保护二次电压切换工作原理一般变电站的各个系统在工作的过程中,都必须要通过双模线系统来将整个变电站的各个电路元件进行连接,然后达到有效调节各个系统电压的目的。
但是在正常运行时,有一个必须要遵守的标准,就是双母线应该相互独立运行。
就目前了解到的情况来看,很多变电站在进行电压切换的过程中仍然存在各种各样的问题,其主要原因是它在工作状态时,二次电压在运转的过程中会存在一些异常的情况。
而电压切换过程的缺陷是导致二次电压出现问题的主要因素。
此外,双母线的正常运行存在一定的电势差。
这种电势差的出现会使得电压切换过程出现短路现象,这时继电器就会出现损耗,严重时还有可能导致整个变电站都无法正常的运行。
2 继电保护二次电压切换异常的问题分析2.1 线路隔离开关位置使用单遥信在进行继电保护二次电压切换的过程中,有相当一部分的电路以及开关隔离需要使用单调性的方式来进行操作,而这种方式的使用仅仅能够将一些触点的常规运行状态有效的反馈给工作人员,如果工作人员想要了解其他触点的运行状态,往往就是无能为力。
刘学军《继电保护原理》课后答案

答:(1)当k1点短路时,根据选择性要求保护P6动作应跳开6QF,如果6QF拒动,由近后备保护P3 P5动作跳开3QF 5QF,或由远后备保护P2、P4的动作跳开2QF 4QF。
(2)当k2点短路时,根据选择性要求应由保护P2、P3动作跳开2QF 3QF,如3QF拒动,保护1动作并跳开1QF,则保护P1为无选择性动作,此时应由保护P5或保护P4动作,跳开5QF或4QF。
如果是2QF拒动,则保护P1动作跳开1QF具有选择性。
第二章:1. 1.电流互感器的极性是如何确定的?常用的接线方式有哪几种?答:(1)电流互感器TA采用减极性标示方法,其一次绕组Li —L2和二次绕组Ki—K2引出端子极性标注如图2-1 (a)所示,其中L1和K1, L2和K2分别为同极性端。
如果TA的端2-1 (b)中实线子标志不清楚,可用图2-1 ( b)所示接线测定判定出同极性端,如果用图接法U = U i—U2,则电压表U所接测定判断出同极性端,如虚线接法,则电压表U所接两个端子为异极性端。
(2)电流互感器TA常用的接线方式有完全星形接线、不完全星形(两相电流差接线和一相式接线。
U = U1+ U 2, V形)接线、两相OKIOK232-1题—1电流互感器接线示意圏6QF继电保护原理课后答案第一章:在图1-1中,各断路器处均装有继电保护装置P1〜P7。
试回答下列问题:(1)当k1点短路时,根据选择性要求应由哪个保护动作并跳开哪个断路器?如果因失灵而拒动,保护又将如何动作?(2)当k2点短路时,根据选择性要求应由哪些保护动作并跳开哪几个断路器?如果此时保护3拒动或3QF拒跳,但保护P1动作并跳开1QF,问此种动作是否有选择性?如果拒动的断路器为2QF,对保护P1的动作又应该如何评价?2. 电流互感器的10%误差曲线有何用途?怎样进行10淋差校验?答:电流互感器额定变比K TA为常数,其一次电流丨1与二次电流12,在铁芯不饱和时有l2=l i K TA的线性关系,如图2-2(a)中直线1所示。
继电保护

零序电压分量的获取:
零序电流分量的获取:
一、零序电流Ⅰ段保护 1)躲开线路末端的最大零序电流。 2)躲开断路器三相不同时合闸的 (如果会误动, 靠延时 100ms 躲开) 3)躲开非全相运行的负荷电流。 (如果会误动, 一般退出运行) 二、零序电流Ⅱ段保护 与下一级线路的零序Ⅰ段电流定值进行配合。 三、零序电流Ⅲ段保护 躲过下一级线路出口相间短路所产生的最大不 平衡电流。
大电流的设备, 又称为主设备 。
一次接线图
二次设备~对一侧设备进行监察、控制、测量、调 节、保护的低压设备…
二次回路
原理接线图 展开接线图 安装接线图
图形符号
文字符号
二次回路读图知识
一、基本原理 首先应能正确区分被保护设备的状态:正常、 异常、故障。 然后根据不同状态采取不同的反应方式实现 对设备的保护。
动作电流 Iop=Krel · Ik.max
灵敏度
定时限过电流保护 限时电流速断保护
瞬时电流速断保护
故障点 短路电流(A) K1 K3
最大运行方式下三相短路 电流
1800
1200
550
最小运行方式下三相短路 电流
1300
1100
500
工作原理
1.方向性问题的提出; 2.方向过电流保护的时限特性 3.方向过电流保护的的组成
距离保护有什么优点?
纵联保护分类
纵联保护可以按照通道类型或动作原理进行分类。
1)通道类型:导引线
2)动作原理:比较方向
电力线载
微波
光纤
基尔霍夫电流定律(差电流)
寻找内部故障与其他工况(正常运行、外部故障的特征 区别和差 异 ——>提取判据,构成继电保护原理。
继电保护基础知识

五、对继电保护装置的要求: 为完成继电保护的基本任务,动作于断路器跳闸的继电保护 装置必须满足选择性、速动性、灵敏性和可靠性4项基本要求。 1、选择性:指电力系统发生故障时,继电保护仅将故障部分 切除,保障其他无故障部分继续运行,以尽量减小停电范围。
图中线路WL4上K1点短路时,应跳开断路器QF4,而其 他非故障线路仍继续运行。仅将故障线路WL4切除,不能 因为变压器T也有短路电流通过而将断路器QF2跳开。此时, 如果QF2跳闸,称为“误动作”,将造成母线W3失电压, 扩大停电范围。但是,由于某种原因导致QF4拒动时,再 跳开断路器QF2切除故障是正确的,仍属于有选择性。继 电保护的这种功能称为后备保护,即变压器T的保护装置 起到对相邻元件(WL3、WL4、WL5线路)后备保护的作 用。当后备保护动作时,停电范围虽有所扩大,但仍是必 要的,否则当保护装置或断路器拒动时,故障无法切除, 后果极其严重。如果在K2点发生短路,应当只跳开断路器 QF2,切出故障。让线路WL1及母线W2继续运行。 继电保护装置的选择性,是恢复采用适当类型的继电 保护装置和正确选择其整定值,使各级保护配合而实现的。
4、继电保护或自动装置在运行中的注意事项 (1)严禁无工作票在运行的保护或装置上以及仪用PT、CT二次回路上 进行维修工作,运行值班人员发现此种现象,应立即制止。 (2)运行中的电流回路上进行测量、试验、方式切换等操作时,应在 试验端子上进行,并做好防止CT二次回路开路的措施。 (3)为防止运行设备的保护误动作,不允许在运行的继电保护盘上或 附近进行振动较大的工作,必要时采取措施或停用部分保护。 (4)查找运行中保护装置的直流电源接地时,必须采取可靠措施防止 误动,直流系统大负荷投运造成直流系统电压不稳要注意保护装置 不误动。 5、继电保护及自动装置进行检查内容 (1)保护、压板按要求投停正确,保护屏交直流空开位置正确。 (2)保护装置运行正常,各指示灯、操作性信号指示正常,各开入量 与实际运行状况一致,各模拟量数值与实际运行参数一致。 (3)各插件无过热、变色、异味和冒烟。
继电保护的作用及原理

继电保护的作用及原理当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时,能够向运行值班人员及时发出警告信号,或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套设备,一般通称为继电保护装置。
本期就为大家详细介绍继电保护的基本原理、基本要求、基本任务、分类和常见故障分析及其处理。
1、基本原理。
继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障,是保护区内故障还是区外故障的功能。
保护装置要实现这一功能,需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后,工频电气量变化的主要特征是:a.电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
b.电压降低当发生相间短路和接地短路故障时,系统各点的相间电压或相电压值下降,且越靠近短路点,电压越低。
c.电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角,一般约为20°,三相短路时,电流与电压之间的相位角是由线路的阻抗角决定的,一般为60°~85°,而在保护反方向三相短路时,电流与电压之间的相位角则是180°+(60°~85°)。
d.测量阻抗发生变化测量阻抗即测量点(保护安装处)电压与电流之比值。
正常运行时,测量阻抗为负荷阻抗;金属性短路时,测量阻抗转变为线路阻抗,故障后测量阻抗显著减小,而阻抗角增大。
不对称短路时,出现相序分量,如两相及单相接地短路时,出现负序电流和负序电压分量;单相接地时,出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外,除了上述反应工频电气量的保护外,还有反应非工频电气量的保护,如瓦斯保护。
2、基本要求。
继电保护装置为了完成它的任务,必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
继电保护原理及二次回路

本文档着重阐述了继电保护的基本原理与运行特征分析的基本方法,分析了各种继电保护装置做了系统分析,并介绍了继电保护的新发展。
主要内容包括:互感器及变换器、电网相间短路的电流电压保护、电网相间短路的方向电流保护、电网的接地保护、电网的距离保护、电网的差动保护、电动机保护和电力电容器保护等。
继电保护工作基本知识第一节电流互感器电流互感器(CT)是电力系统中很重要的电力元件,作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用,本局所用电流互感器二次额定电流均为5A,也就是铭牌上标注为100/5,200/5等,表示一次侧如果有100A或者200A 电流,转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地,目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时,电流互感器也只能有一点接地,如果有两点接地,电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1,由于潜电流I X的存在,所以流入保护装置的电流I Y≠I,当取消多点接地后I X=0,则I Y=I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是,如果差动回路的各个比较电流都在各自的端子箱接地,有可能由于地网的分流从而影响保护的工作。
所以对于差动保护,规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护,高频方向保护等装置对电流方向有严格要求,所以CT必2、变比实验须做极性试验,以保证二次回路能以CT的减极性方式接线,从而一次电流与二次电流的方向能够一致,规定电流的方向以母线流向线路为正方向,在CT本体上标注有L1、L2,接线盒桩头标注有K1、K2,试验时通过反复开断的直流电流从L1到L2,用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧,母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
继电保护装置原理及功能介绍

提纲1、电流互感器.1 特点1)一次匝数少,二次匝数多2)铁芯中工作磁密很低,系统故障时磁密大3)高内阻,电流源4)二次负载要小,不得开路开路时二次感应电压:f――电源频率,B――铁芯中的磁密,W――二次匝数,S――铁芯中有效面积1.2准确度稳态误差1)比差2)角差暂态误差均方根误差或复合误差由于在短路电流大时,二次电流都是非正弦的,因此对于保护用的电流互感器大都是用复合误差来表示电流互感器的准确度用于继电保护设备的保护级电流互感器,应考虑暂态条件下的复合误差,一般选用P级(protection)或TP级,T表示暂态(transient)5P20是指在额定负载时20倍的额定电流下其复合误差为5%3)TPS级为低磁漏电流互感器,大多用于高阻抗继电器做母线差动保护4)TPX级在铁芯中不设非磁性间隙,适用于单循环5)TPY级在铁芯中设置一定的非磁性间隙,适用于双循环和重合闸6)TPZ级在铁芯中设置的非磁性间隙尺寸较大P级电流互感器是按暂态条件设计的,暂态性能较弱,但一般能够满足220kV及以下系统的暂态性能要求。
500kV线路保护,一般选用TPY级1.3 TA伏安特性2、电压互感器2.1特点1 一次匝数多,二次匝数少2 铁芯中工作磁密很高,系统故障时磁密小3 低内阻,电压源4 不得短路2.2 反充电双母线接线方式时,可能会发生带电母线(Ⅱ母)经过运行电压互感器(TV2)、停用电压互感器(TV1)向停电母线(Ⅰ母)反充电的事故,此时的二次电压回路示意图如下:图3 反充电时电压二次回路示意图Fig 3 Schematic diagram of TV charging虽然停电的Ⅰ母无带电设备或负荷,但是由于母线、隔离开关、避雷器、电压互感器等一次设备对地存在电容,所以Ⅰ母的每一相对地均有一等值电容C存在。
其数值一般在2000~15000pF之间。
若取C=2000pF,则折算到停用电压互感器低压侧的容抗值为Xc’(设母线为220kV系统)。
关于电压切换回路的对比分析

切换 ,保证一次系统和二次系统在电压上的一致性 。
图 3 直接利用刀 闸辅助接点完成 电压切换回路图
合 上 某线 路 东 I 刀 闸 ,其 常 开 辅 助 接 点 1 G 闭 合 ,将 东I 母 线 电压 信 号 引入 测 量 回路 ;同理 ,合 上该 线 路 西 母 刀 闸 ,2 G 闭合 ,将 西 母 线 电压 信 号 引 入 测 量 回路 。在 主 控 范 围 内 ,主配 电中 除 #1 、 #2主变二 次 进行 综 保 改造 之
( 2 ) 异 常告 警 部 分 如 图 2 所 示 。如 果 运 行 设 备 的 2 个
母线侧刀闸的辅助接点 I G、2 G同时断开,那 么用于计量
S YM S YM
而这 种方 式 完成 电压切 换 需 要 较 多 的刀 闸辅 助 接 点 ,这样 出现 异 常 的几 率增 加 ;② 倒 母操 作 时 ,母 线 侧 2个 刀 闸 都 在合 位 的 时 间 段 内 , 2 个 辅 助接 点均 合上 使 T V 二 次 并 列 ,因刀 闸辅 助 接点 容量 较 小 ,随着 操 作 次 数 的增 加 ,接 点容 易 粘连 、损 坏 。 ( 2 ) 利用 重 动 继 电器 完 成 电 压 切 换 回路 如 图 4所 示 ,
完成 电压 切换 。
该 回路 优 点 :当辅助 接 点 接 触 不好 、松 动 、断 开或 直
流控制电源断线、失 电时 ,因 1 Y Q J 3 、1 Y 5 为磁保持继 电器 ,仍保持原状态 ,故二次电压信号不会消失 ,可避免
母操 作 中一次 系 统和 二 次系 统 在 电压 上 的 一 致 性 ,二 次保 护 、测 量 、计 量 所用 电压 均 为一 次 设 备 所 接 母 线 电压 。 随 着 工作 母 线 的切 换 ,二 次 电压通 过 电压 切 换 回路 完成 自动
继电保护原理1—电压切换

第一章电压切换箱第一节概述电压切换箱用于母线电压的切换,根据母线的接线方式不同主要分为两大类:一类用于双母线接线方式;一类用于单母分段接线方式。
1.电压切换的作用1.1在双母线系统中的作用及注意事项1.1.1作用对于双母线系统上所连接的电气元件,在两组母线分开运行时(例如母线联络断路器断开),为了保证其一次系统和二次系统在电压上保持对应,以免发生保护或自动装置误动、拒动,要求保护及自动装置的二次电压回路随同主接线一起进行切换。
用隔离开关两个辅助触点并联后去启动电压切换中间继电器,利用其触点实现电压回路的自动切换。
1.1.2 注意事项在设计手动和自动电压切换回路时,都应有效地防止在切换过程中对一次侧停电的电压互感器进行反充电。
电压互感器的二次反充电,可能会造成严重的人身和设备事故。
为此,切换回路应采用先断开后接通的接线。
在断开电压回路的同时,有关保护的正电源也应同时断开。
1.1.2 手动切换与自动切换的优、缺点手动切换,切换开关装在户内,运行条件好,切换回路的可靠性较高。
但手动切换增加了运行人员的操作工作量,容易发生误切换或忘记切换,造成事故。
为提高手动切换的可靠性,应制定专用的运行规程,对操作程序作出明确规定,由运行人员执行。
自动切换可以减轻运行人员的操作工作量,也不容易发生误切换和忘记切换的事故。
但隔离开关的辅助触点,因运行环境差,可靠性不高,经常出现故障,影响了切换回路的可靠性。
为了提高自动切换的可靠性,应选用质量好的隔离开关辅助触点,并加强经常性的维护。
1.2在单母分段系统中的作用及注意事项1.2.1 作用在母线不停电的情况下,将其中一台PT转为检修状态,而失去PT的母线二次还不失去电压。
1.2.1 注意事项1)必须保证两段PT的二次回路无故障;2)必须保证分段断路器在合闸位置;3)必须保证两台PT的相位、相序完全一致。
2.ZYQ-800系列电压切换箱分类及使用范围2.1ZYQ-811电压切换箱适用于双母线带旁路接线系统,为保证双母线接线系统上所连接的电器元件在运行时,其一次系统和二次电压系统相对应,以免保护及自动装置发生误动或拒动。
电力电气-《电力系统继电保护原理知识》

电力系统继电保护原理知识第一章 绪论1-1 电力系统继电保护的作用电力系统在运行过程中,有可能发生各种故障和不正常工作情况。
一. 各种故障5%10%65%20%d (3)d (2)d (1,1)d(1)我们产品应用的电压等级是35KV 、110KV 。
35KV电网为小电流接地系统110KV电网为大电流接地系统发生故障后,会造成以下严重后果:(1)电力系统电压大幅度下降,广大用户负荷正常工作遭到破坏。
(2)烧坏电气设备。
(3)由于发热和电动力的作用,影响设备使用寿命,甚至遭到破坏。
(4)破坏发电机并列运行的稳定性,甚至使整个电力系统失去稳定而瓦解。
二.不正常工作例如过负荷、过电压等。
继电保护的基本任务是:(1)电力系统发生故障时,自动地、迅速地、有选择地将故障设备从电力系统中切除;(2)当发生不正常工作时,自动地、及时地、有选择地发出信号,由运行人员进行处理。
1-2 继电保护基本原理继电保护构成方框图测量元件: 将输入量与整定量进行比较,以确定动作与否。
测量元件又分“过量动作”(如电流量)和“欠量动作”(如电压量)。
1-3 对继电保护装置的基本要求一、 选择性后备保护概念:对于D 点短路,是后备保护。
(也称远后备)。
1t 1= t 2 +△t仅将故障部分切除,而非故障部分能继续运行,尽量缩小中断供电的范围。
测量逻辑执行跳闸信号输入量(u 、I )二、快速性 快速动作的好处:(1) 系统电压恢复得快,减少对广大用户的影响。
(2) 电气设备损坏程度减轻。
(3) 防止故障扩大,对高压电网来说,快速切除故障尤为重要,否则会引起电力系统振荡,甚至失去稳定。
如保护3切除故障慢,则UN ↑而UM ↓。
(4) 有利于电弧闪络处的绝缘强度恢复,当故障切除后,又自动重合时(采用自动重合闸装置),再送电容易获得成功。
对于35~110KV 快速跳闸时间一般为40ms三、灵敏性灵敏性是指继电保护装置反应故障的能力,一般以灵敏系数的大小来衡量。
继电保护的基本原理

*继电保护的基本原理:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化,构成继电保护动作的原理,也有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
*一次电流和二次电流的关系继电器的动作电流电流互感器变比变压器中性点接地方式:220kV 变电站主变一台中性点直接接地,另外几台不接地,为保证接地故障时零序网络的稳定性。
切换变压器中性点接地开关如何操作?切换原则是保证电网不失去接地点,采用先合后拉的操作方法:(1)合上备用接地点的隔离开关。
(2)拉开工作接地点的隔离开关。
(3)将零序保护切换到中性点接地的变压器上*距离保护的基本原理 :距离保护是利用短路时电压、电流同时变化的特征,测量电压与电流的比值,反应故障点到保护安装处的距离而工作的保护。
*三段式距离保护的配置:距离保护Ⅰ段(方向阻抗继电器),距离保护Ⅱ段(方向阻抗继电器),距离保护III 段(采用偏移特性阻抗继电器)*振荡消除措施:1、不论频率升高或降低的电厂都要按发电机事故过负荷的规定,最大限度地提高励磁电流。
2、发电厂应迅速采取措施恢复正常频率。
送端高频率的电厂,迅速降低发电出力,直到振荡消除或恢复到正常频率为止。
受端低频率的电厂,应充分利用备用容量和事故过载能力提高频率,直至消除振荡或恢复到正常频率为止。
3、争取在3至4分钟内消除振荡,否则应在适当地点将部分系统解列。
*对距离保护的评价(特点)距离保护主要用于输电线路的保护,一般为三段段式。
其一、二段带方向性,作为本线段的主保护,第一段保护线路的80%-90%。
第二段保护余下的10%-20%,并作为本线路一段的近后备和相邻母线的远后备保护。
第三段带方向或不带方向,作本线及相邻线段的后备保护。
整套距离保护包括故障启动、故障距离测量、相应的时间逻辑回路与电压回路断线闭锁,有的还配有振荡闭锁等基本环节。
*高频闭锁距离保护:高频闭锁距离保护与高频闭锁方向保护的构成和原理相似,其起动元件是利用距离保护的起动元件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章电压切换箱第一节概述电压切换箱用于母线电压的切换,根据母线的接线方式不同主要分为两大类:一类用于双母线接线方式;一类用于单母分段接线方式。
1.电压切换的作用1.1在双母线系统中的作用及注意事项1.1.1作用对于双母线系统上所连接的电气元件,在两组母线分开运行时(例如母线联络断路器断开),为了保证其一次系统和二次系统在电压上保持对应,以免发生保护或自动装置误动、拒动,要求保护及自动装置的二次电压回路随同主接线一起进行切换。
用隔离开关两个辅助触点并联后去启动电压切换中间继电器,利用其触点实现电压回路的自动切换。
1.1.2 注意事项在设计手动和自动电压切换回路时,都应有效地防止在切换过程中对一次侧停电的电压互感器进行反充电。
电压互感器的二次反充电,可能会造成严重的人身和设备事故。
为此,切换回路应采用先断开后接通的接线。
在断开电压回路的同时,有关保护的正电源也应同时断开。
1.1.2 手动切换与自动切换的优、缺点手动切换,切换开关装在户内,运行条件好,切换回路的可靠性较高。
但手动切换增加了运行人员的操作工作量,容易发生误切换或忘记切换,造成事故。
为提高手动切换的可靠性,应制定专用的运行规程,对操作程序作出明确规定,由运行人员执行。
自动切换可以减轻运行人员的操作工作量,也不容易发生误切换和忘记切换的事故。
但隔离开关的辅助触点,因运行环境差,可靠性不高,经常出现故障,影响了切换回路的可靠性。
为了提高自动切换的可靠性,应选用质量好的隔离开关辅助触点,并加强经常性的维护。
1.2在单母分段系统中的作用及注意事项1.2.1 作用在母线不停电的情况下,将其中一台PT转为检修状态,而失去PT的母线二次还不失去电压。
1.2.1 注意事项1)必须保证两段PT的二次回路无故障;2)必须保证分段断路器在合闸位置;3)必须保证两台PT的相位、相序完全一致。
2.ZYQ-800系列电压切换箱分类及使用范围2.1ZYQ-811电压切换箱适用于双母线带旁路接线系统,为保证双母线接线系统上所连接的电器元件在运行时,其一次系统和二次电压系统相对应,以免保护及自动装置发生误动或拒动。
该装置使用的切换继电器YQJ1~9均为单位置继电器(动作后输出瞬动接点)。
2.2ZYQ-812电压切换箱适用于双母线带旁路接线系统,为保证双母线接线系统上所连接的电器元件在运行时,其一次系统和二次电压系统相对应,以免保护及自动装置发生误动或拒动。
该装置使用的切换继电器分为两种,YQJ1~6为双位置继电器(动作后输出保持接点);YQJ7~9为双位置继电器(动作后输出瞬动接点)。
2.3ZYQ-823电压切换箱适用于单母分段接线系统,可作为保护绕组及测量绕组的电压重动或PT并列回路选用。
该装置使用的切换继电器YQJ1~9均为单位置继电器(动作后输出瞬动接点)。
2.4ZYQ-824电压切换箱适用于单母分段接线系统,可作为保护绕组及测量绕组的电压重动或PT并列回路选用。
该装置使用的切换继电器分为两种,YQJ1~6为双位置继电器(动作后输出保持接点);YQJ7~9为双位置继电器(动作后输出瞬动接点)。
第二节ZYQ-811电压切换箱1.硬件说明1.1硬件组成插件有三块切换插件组成,分别完成I~II母及旁母的PT动作。
1.2前面板说明面板有三个信号灯,信号灯从上往下依次是I~III母电压指示灯。
“I~III母电压”为红灯,当电压取自I~III母线PT时相应灯点亮。
1.3插件说明图1-2-1 插件端子图2.工作原理正常运行时,若线路接于I段母线上运行,电压切换继电器1YQJ1~1YQJ9处于励磁状态,而另一组继电器2YQJ1~2YQJ9则处于不带电状态,此时线路保护和自动装置所需的交流电压由1YQJ1~1YQJ9控制,当隔离开关辅助触点接触不良或直流电源消失时,继电器1YQJ1~1YQJ9失去励磁而复归,同时经线路断路器的合位继电器动合触点或断路器辅助动合触点及继电器1YQJ7、2YQJ7的动断触点串联回路发生装置失压信号,在信号回路中串联断路器的合位继电器触点或断路器辅助触点目的在于避免线路在检修或停止运行而断开线路时误发信号。
电压回路采用中间继电器自动切换,在倒换母线过程中,不应形成对备用电压互感器的反充电。
如果1YQJ1~1YQJ9、2YQJ1~2YQJ9同时处于励磁状态,则通过1YQJ7与2YQJ7的一对动合触点串联,可以及时发出信号,此时运行人员不允许断开母线断路器,以防止反充电。
为增加电压切换箱工作的可靠性,电压切换中间继电器1YQJ1~1YQJ9,2YQJ1~2YQJ9的切换电源应经电压互感器隔离开关的位置继电器,自动空气开关的辅助触点及线路两组隔离开关的辅助触点控制。
按反措要求,装有距离保护的二次电压回路采用零相接地,零相线不经任何切换箱或刀闸的联锁触点。
系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-2-2 ZYQ-811装置原理图(1)图1-2-3 ZYQ-811装置原理图(2)第三节ZYQ-812电压切换箱1.硬件说明1.1硬件组成插件有三块切换插件组成,分别完成I~II母及旁母的PT动作。
1.2前面板说明面板有三个信号灯,信号灯从上往下依次是I~III母电压指示灯。
“I~III母电压”为红灯,当电压取自I~III母线PT时相应灯点亮。
1.3插件说明图1-3-1 插件端子图2.工作原理正常运行时,若线路接于I段母线上运行,电压切换中间继电器1YQJ1~1YQJ9处于励磁状态,而另一组继电器2YQJ1~2YQJ9则处于复归状态,此时线路保护和自动装置所需的交流电压由1YQJ1~1YQJ9控制,当隔离开关辅助触点接触不良或直流电源消失时,继电器1YQJ1~1YQJ6自保持,因此运行状态不会改变。
电压回路采用中间继电器自动切换,在倒换母线过程中,不应形成对备用电压互感器的反充电。
如果1YQJ1~1YQJ9,2YQJ1~2YQJ9同时处于励磁状态,则通过1YQJ7与2YQJ7的一对动合触点串联,可以及时发出信号,此时运行人员不允许断开母线断路器,以防止反充电。
为增加电压切换箱工作的可靠性,电压切换中间继电器1YQJ1~1YQJ9,2YQJ1~2YQJ9的切换电源应经电压互感器隔离开关的位置继电器,自动空气开关的辅助触点及线路两组隔离开关的辅助触点控制。
按反措要求,装有距离保护的二次电压回路采用零相接地,零相线不经任何切换箱或刀闸的联锁触点。
系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-3-2 ZYQ-812装置原理图(1)系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-3-3 ZYQ-812装置原理图(2)系统联调部全员素质提升培训教材继电保护原理——电压切换箱第四节ZYQ-823电压切换箱1.硬件说明2.1硬件组成插件有三块切换插件组成,分别完成I~II段母线PT重动及PT动作。
2.2前面板说明面板有三个信号灯,信号灯从上往下依次是I~II母电压及电压并列动作指示灯。
“I~II母电压”为红灯,当电压取自I~III母线相应灯点亮。
“电压并列”为红灯,当两段母线PT并列时点亮。
2.3插件说明图1-4-1 插件端子图系统联调部全员素质提升培训教材继电保护原理——电压切换箱2.工作原理正常运行时,若线路接于I段母线上运行,电压切换继电器1YQJ1~1YQJ9处于励磁状态,而另一组继电器2YQJ1~2YQJ9则处于不带电状态,此时线路保护和自动装置所需的交流电压由1YQJ1~1YQJ9控制,当隔离开关辅助触点接触不良或直流电源消失时,继电器1YQJ1~1YQJ9失去励磁而复归,同时经线路断路器的合位继电器动合触点或断路器辅助动合触点及继电器1YQJ7、2YQJ7的动断触点串联回路发生装置失压信号,在信号回路中串联断路器的合位继电器触点或断路器辅助触点目的在于避免线路在检修或停止运行而断开线路时误发信号。
电压回路采用中间继电器自动切换,在倒换母线过程中,不应形成对备用电压互感器的反充电。
如果1YQJ1~1YQJ9、2YQJ1~2YQJ9同时处于励磁状态,则通过1YQJ7与2YQJ7的一对动合触点串联,可以及时发出信号,此时运行人员不允许断开母线断路器,以防止反充电。
为增加电压切换箱工作的可靠性,电压切换中间继电器1YQJ1~1YQJ9,2YQJ1~2YQJ9的切换电源应经电压互感器隔离开关的位置继电器,自动空气开关的辅助触点及线路两组隔离开关的辅助触点控制。
按反措要求,装有距离保护的二次电压回路采用零相接地,零相线不经任何切换箱或刀闸的联锁触点。
系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-4-2 ZYQ-823装置原理图(1)系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-4-3 ZYQ-811装置原理图(2)系统联调部全员素质提升培训教材继电保护原理——电压切换箱第五节ZYQ-824电压切换箱1.硬件说明2.1硬件组成插件有三块切换插件组成,分别完成I~II母及旁母的PT动作。
2.2前面板说明面板有三个信号灯,信号灯从上往下依次是I~III母电压指示灯。
“I~III母电压”为红灯,当电压取自I~III母线PT时相应灯点亮2.3插件说明图1-5-1 插件端子图系统联调部全员素质提升培训教材继电保护原理——电压切换箱2.工作原理正常运行时,若线路接于I段母线上运行,电压切换中间继电器1YQJ1~1YQJ9处于励磁状态,而另一组继电器2YQJ1~2YQJ9则处于复归状态,此时线路保护和自动装置所需的交流电压由1YQJ1~1YQJ9控制,当隔离开关辅助触点接触不良或直流电源消失时,继电器1YQJ1~1YQJ6自保持,因此运行状态不会改变。
电压回路采用中间继电器自动切换,在倒换母线过程中,不应形成对备用电压互感器的反充电。
如果1YQJ1~1YQJ9,2YQJ1~2YQJ9同时处于励磁状态,则通过1YQJ7与2YQJ7的一对动合触点串联,可以及时发出信号,此时运行人员不允许断开母线断路器,以防止反充电。
为增加电压切换箱工作的可靠性,电压切换中间继电器1YQJ1~1YQJ9,2YQJ1~2YQJ9的切换电源应经电压互感器隔离开关的位置继电器,自动空气开关的辅助触点及线路两组隔离开关的辅助触点控制。
按反措要求,装有距离保护的二次电压回路采用零相接地,零相线不经任何切换箱或刀闸的联锁触点。
系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-5-2 ZYQ-824装置原理图(1)系统联调部全员素质提升培训教材继电保护原理——电压切换箱图1-5-3 ZYQ-824装置原理图(2)。
