拉曼光纤放大器的优化设计
拉曼光纤放大器的优化设计
分类号：O437 U D C：D10621-408-(2015)0922-0密级：公开编号：34成都信息工程大学学位论文拉曼光纤放大器的优化设计论文作者姓名：唐洪申请学位专业：电子科学与技术申请学位类别：工学学士指导教师姓名(职称)：何修军（副教授）论文提交日期：2015年05月26日拉曼光纤放大器的优化设计摘要拉曼光纤放大器(FRA)的工作原理是基于受激拉曼散射，是迄今为止唯一能在1270 nm到1670 nm的全波段上进行光放大的器件。
本文主要介绍了FRA的发展历史和现状，受激拉曼散射效应基本原理，以及拉曼光纤放大器的工作原理。
介绍了其系统构成，包括增益介质，泵浦源，无源器件，并且在其工作原理的基础上，对特性进行分析，包括增益，噪声，偏振相关性，温度等。
根据对基本理论的的理解，运用optisystem软件优化仿真，对于优化仿真，本论文中做到的是通过对拉曼光纤放大器的阵列泵浦波长，泵浦功率，光纤有效作用面积，光纤长度的优化，达到增益的最大值。
关键词：拉曼光纤放大器；受激拉曼散射效应；优化仿真；阵列泵浦Optimal Design of Raman Fiber AmplifierAbstractThe Raman fiber amplifier's working principle is based on the stimulated Raman scattering, which is the only device that can be optically amplified in the full band of 1670 nm to 1270 nm. This paper introduced the history and current situation of the FRA, the basic principle of Raman scattering, and the working principle of Raman fiber amplifier. And its system structure, including the gain medium, pump source and passive components are introduced.On the basis of the working principle, the paper analyses its characteristics, including the gain, noise, polarization dependence, temperature, etc.According to the basic theory of the understanding,it is used optisystem software to optimize simulation. For optimize simulation, the paper is done by array pump's wavelength, power, the fiber area, fiber length optimized in order to achieve maximum gain.Key words: Raman fiber amplifier; stimulated Raman scattering; optimization simulation; array pump目录论文总页数：27页1 引言错误!未定义书签。
拉曼光纤放大器及其增益控制方法与流程
拉曼光纤放大器及其增益控制方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copyexcerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!拉曼光纤放大器及其增益控制方法与流程一、准备工作阶段在开展拉曼光纤放大器的相关工作之前，需要做好充分的准备。

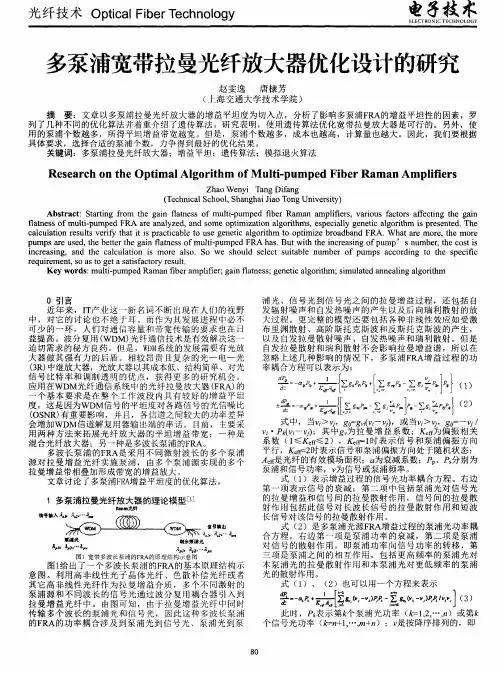

多泵浦宽带拉曼光纤放大器优化设计的研究
信号麓八丑， …＾ｗ
轴 ＾董Ｉ光 轩
｝ｆ
Ｉ Ｌ — ：
磊 漉 毙
捌 采系 浦 巍
铀 ，…
Ａｐｐ 锄 …２”
图１宽带多波 长泵浦的ＦＲＡ的原理结构示意 图
图１给 出了一个 多波长 泵浦的ＦＲＡ的基本原理结构示
意 图。利用 高非线性 光子 晶体光 纤、色散 补偿光 纤或者
Ｋｅｙ ｗｏｒｄｓ：ｍ ｕｌｔｉ—ｐｕｍｐｅｄ Ｒａｍ ａｎ ｆｉｂｅｒ ａｍ ｐｌｉｆｉｅｒ；ｇａｉｎ ｆｌａｔｎｅｓｓ；ｇｅｎｅｔｉｃ ａｌｇｏｒｉｔｈｍ ；ｓｉｍｕｌａｔｅｄ ａｎｎｅａｌｉｎｇ ａｌｇｏｒｉｔｈｍ
０ 引 言 近年来 ，ＩＴ产业这 一新 名词不 断出现在 人们 的视 野 中 ，对 它 的讨 论也不 绝于耳 。而作 为其发展 进程 中必不 可少 的一环 ，人们对 通信容量 和带 宽传输 的要求 也在 日 益提高 。波分复用 （ＷＤＭ）光纤通信技术 是有效解决这一 迫切需求 的秘方 良药。但 是 ，ＷＤＭ系统 的发展需要有光放 大器做 其强有 力的后盾 。相较 昂贵且 复杂 的光一 电～ 光 （３Ｒ）中继放 大器 ，光放大器以其成本低、结构简单、对光 信 号 比特率和 调制透 明 的优 点 ，获得 更 多的研 究机 会 。 应用在ＷＤＭ光纤通信系统 中的光纤拉曼放大器 （ＦＲＡ）的 一 个 基 本 要 求 是 在 整 个 工 作 波 段 内 具 有 较 好 的 增 益 平 坦 度，这是 因为ＷＤＭ信号 的平坦度对各 路信号的光信噪 比 （ＯＳＮＲ）有重 要影响，并且 ，各信道之 间较大 的功率差异 会 增加ＷＤＭ信道解 复用器输 出端 的串话 。 目前，主要采 用两种 方法来 拓展光 纤放大 器 的平 坦增益 带宽 ：一种是
混合 光纤放 大器 ；另一种 是多波 长泵浦 的ＦＲＡ。 多波长泵 浦 的ＦＲＡ是采用 不 同激 射波长 的 多个 泵浦
光纤拉曼放大技术
在这方面应用高功率光纤激光器作为抽
运源显示出了明显的优势。虽然用波长 合适的半导体激光器可以直接抽运光纤 拉曼放大器，但能发射光纤拉曼放大所 需关键抽运波长的半导体激光器种类非 常有限，目前主要是~1.4μ ｍ的LD，而 且LD通常受到其固有特性的限制，输出 功率也较低，无法满足远距离大容量通 讯，特别是跨洋通讯光缆等拉曼放大的 要求。
我国在“十五”863计划中明确提出研制
宽带光纤拉曼放大器，要求在2003年11 月底前掌握波分服用（WDM）超长距离 光传输的系统技术，研制出宽带拉曼光 纤放大器。
宽带拉曼光纤放大器对抽运源 的要求主要有以下几点：
（1）要有较高的输出功率，对于分立式放大
器抽运功率要达到1W左右，分布式放大器的 抽运功率也需200mW以上； （2）要有合适的输出波长，抽运波长的选取 主要依据所需拉曼增益谱的中心波长而定。对 于石英光纤，拉曼增益峰的抽运光与信号光频 移约13.2THz（110nm），同时为了得到宽带、 平坦的增益曲线，通常也需采用多波长抽运。 为了使系统更简化，也希望实现一台抽运源能 提供多波长的高功率抽运，同时要求输出波长 稳定。为了抑制受激布里渊散射，各个抽运源 的线宽要大于1nm；
这种放大器及其相关产品的研发快速发展，如
Lucent公司利用拉曼放大和EDFA混合放大器 传输1.6Tbit/s（40×40Gbit/s）信号达400km， Alcated 公 司 利 用 拉 曼 放 大 器 获 得 了 32×190Gbit/s信号传输450km无中继；Masuda 等利用多波长抽运和多级放大，在1.55μ ｍ附 近获得132nm透明增益带宽；Suzuki等利用多 波长分布式光纤拉曼放大器将信道间隔为 50GHz、32×10 Gbit/s的DWDM信号传输了 640km。
多个定波长抽运宽带光纤拉曼放大器的设计
２０ ０ ８年 １ ０月
激 光 与 红 外
Ｌ ＥＲ ＆ Ｉ ＲＡＲＥ ＡＳ ＮＦ Ｄ
Ｖｏ ． ８， １ ３ Ｎｏ． ０ １ Ｏｃｏ ｅ ２０ ｔｂ ｒ， ０８
文章编号： ０ － ７ （０ ８ １— ２－Ｒ ｍａ ａｎ ａ ｌ ｅ ； ｍａ ａｎ ｓ ｅ ｔ ｍｓ ｇ ｉ ａ ｎ ｓ ｙ ｗｏ ｄ ： ａ ｎ ｇ ｉ ｍｐ ｉ ｒ Ｒａ ｎ ｇ ｉ ｐ ｃ ｒ ｉ ｆ ｕ ；ａｎｆ ｔｅ ｓ ｌ
１ 引 言
光纤拉曼放大器 由于其 宽带 、 噪声 、 低 分布式、 放大波段取决于抽运波 长等独特优点 ， 结合密集波 分复用（ ＷＤ 技术 ， Ｄ Ｍ） 是满足光纤通信 网络传输容 量增加和长距离传输要求 的理想方案之一 ， 而成为 光纤通信领域的一个热点 。光纤拉曼放大器常 用 多波 长抽 运来 增 加 带 宽 ， 以满 足 通 信 波 段 扩 展 的
ｌｔ ｎ ｏ ｈ ｔ ｌａ ｅ ｍａ ｐ ｃｒ ｍ ｎ ｈ ｐ ｎ ａ ｅ ｕ ｍｉｓｏ ｐ ｃｒ ｍ ， ｉ ｍｅｈ ｄ ｉ ｐ ｏ ｅ ｏｈ ｖ ｏ ｄ ａ ｉ ｆｔ ｅ ｓｉ ｏ ｍｕ ｔ ｄ Ｒａ ｎ ｓ ｅ ｔ ｕ ａ ｄ ｔ ｅｓ ｏ ｔ ｎ ｏ ｓ ｅ ｓ ｉｎ ｓ ｅ ｔ ｕ ｔｓ ｈ ｔ ｏ ｒ ｖ ｄ ｔ ａ ｅａ ｇ ｏ ｓ
需求 。
实 际在 设计 制作 宽带 增益 平 坦光纤 拉 曼放 大 器
时， 先用模 拟 软 件 进 行 计 算 ， 到 最 佳 的 多 个 抽 得
够实时得到拉曼增益谱 ， 具有快速、 简单等特点。 ２ 试验装置和增益谱解调测量 设 计 光纤 拉 曼 放 大 器 时 ， 要 已知光 纤 的增益 需 系数 ｇ （ ）光纤拉曼谱 的测量主要有相对截面法 、 Ａ ， 脉冲扫描法 、 小信号拉 曼放大法 、 自发拉曼散射法 等 ， 但测量方法 比较复杂 ， 过程较长。如小信号 拉 曼 放 大 法 测 量 ｇ Ａ） 分 布 ， 要 在 １０ （ 的 需 ４ ０— １ ０ ｎ 内每 隔 １ ｍ 间 隔测 量 抽 运 光 开关 时输 出端 ６０ ｍ ｎ 的信号光功率 ， 整个测试过程较长 ， 易受到抽运光和 信 号光 不稳 定 性 的影 响 。本 文 提 出 了一 种新 的测 量
拉曼光纤放大器
拉曼光纤放⼤器⼀拉曼光纤放⼤器1．拉曼光纤放⼤器出现的背景随着光纤通信技术的进⼀步发展，通信波段由C带（1528-1562nm）向L带（1570-1610nm）和S带（1485-1520nm）扩展。
由于光纤制造技术的发展，可消除在1.37µm附近的损耗⾼峰，因此通信波段有望扩展到从1.2µm-1.7µm的宽⼴范围内。
掺铒光纤放⼤器（EDFA）⽆法满⾜这样的波长范围，⽽拉曼光纤放⼤器却正好可以在此处发挥巨⼤作⽤。
另外拉曼放⼤器因其分布式放⼤特点，不仅能够减弱光纤⾮线性的影响，还能够抑制信噪⽐的劣化，具有更⼤的增益带宽、灵活的增益谱区、温度稳定性好以及放⼤器⾃发辐射噪声低等优点。
随着⾼功率⼆极管泵浦激光器和光纤光栅技术的发展，泵浦源问题也得到了较好的解决。
拉曼光纤放⼤器逐渐引起了⼈们的重视，并逐渐在光放⼤器领域占据重要地位，成为光通信领域中的新热点。
2．拉曼光纤放⼤器的⼯作原理受激拉曼散射（SRS）是电磁场与介质相互作⽤的结果。
才能过经典⼒学⾓度解释拉曼散射为：介质分⼦或原⼦在电磁场的策动下做受迫共振，由于介质分⼦具有固有的振荡频率，所以在受迫共振下界将出现频率为策动频率与固有频率的和频和差频振荡，分别对应着反斯v是电磁场的振荡频率，v 是介质分⼦固托克斯分量和斯托克斯分量，如图1所⽰，其中有的振荡频率。
图1 经典拉曼振动谱经典理论⽆法解释反斯托克斯线⽐斯托克斯线的强度弱⼏个数量级且总是先于反斯托克斯线出现的实验结果。
从量⼦⼒学的⾓度能够解释受激拉曼散射。
介质中的分⼦和原⼦在其平衡位置附近振动，将量⼦化的分⼦振动称为声⼦。
⾃发拉曼散射是⼊射光⼦与热声⼦相碰撞的结果。
受激声⼦是在⾃发拉曼散射过程中产⽣的，当⼊射光⼦与这个新添的受激声⼦再次发⽣碰撞时，则再产⽣⼀个斯托克斯光⼦的同时⼜增添⼀个受激声⼦，如此继续下去，便形成⼀个产⽣受激声⼦的雪崩过程。
产⽣受激声⼦过程的关键在于要有⾜够多的⼊射光⼦。
多波长宽带拉曼放大器的优化设计
［ 摘 要］ 简化 多波 长宽带拉曼放大器功率耦合方程 ，利用 多步平均 功率 法进行数值 计算得 到密集波分 复用系
统信 号 的 合成 拉 曼 增 益 ．对 传 统 的模 拟 退 火 优 化 算 法 进 行 改 进 ，并 应 用 于 宽 带 拉 曼 放 大 器 增 益 谱 的 优 化 设 计 ． 提 出 新 的 目标 函 数 ，综 合 考 虑 增 益 带 宽 、开 关 增 益 、增 益 平 坦 度 等 特 征 参 数 ．基 于 该 简 化 模 型 和 优 化 方 法 研 究 多 泵 浦 光 源 的 个 数 、输 入 功 率 和 波 长 分 布对 信 号 拉 曼 增 益 的 影 响 ， 示 拉 曼 放 大 器 增 益 带 宽 、开 关 增 益 、增 益 平 揭
达 到任 意平坦 度 的理想 增益 谱 ． 是 ， 但 由于泵浦 光 与泵 浦光 、 号 光与 信 号 光 以及 泵 浦 光与 信 号 光之 间 的受 信
激 拉曼散 射使 得整 个 系统具 有 高度 的非线 性 ， 择 泵浦 光 组 合来 获 得 特定 的增益 曲线 变 得非 常 困难 ． 选 目前 ， 尚没 有一 种较 为理 想 的配置 多波 长泵 浦 拉曼放 大器 泵浦 光 的方 法 ． 程设 计 中大都 凭 借经验 ， 动调 整泵浦 工 手 光 波长 和功率 等参 数 ， 以得 到好 的结果 ， 这种 方 法相对 耗 时 ． 但 因此 ， 需要 通过 计算 机优 化仿 真来 指导 实际 的 设计过 程 ．ｅ ｉ Ｐｒｎ等人 利 用 遗 传 算 法 （ Ａ） 在 ４个 泵 浦 时 实 现 了增 益 带 宽 ８ ｍ， 益 波 动 小 于 １ｄ ｌ Ｇ ， ０ｎ 增 Ｂ的
有 全 波段放 大 、 可利 用传输 光纤 进行 在 线放 大 以及优 良的低 噪声特 性 等优点 ， 次成 为光 纤通信 系统 中的研 再
拉曼+EDFA宽带混合光放大器的实现和设计优化
了 宽 频 带 内 低 噪 声 放 大 特 性 ， 据 此 对 混 合 放 大 器 的 增 益 谱 并
和 噪 声 谱 的 设 计 进 行 了 分 析 和优 化 ．
２ 基 于 增益 和 噪 声特 性 分析 的 宽 带混 合放 大 器
在 系统 应 用 和 实 验 研 究 中 ， 合 放 大 器 的结 构 如 图 １ 混 所
中图分类 号 ：
Ｔ ９９ １ Ｎ ２ ．１
文献标识 码 ： Ａ
文章编号 ：
０ ７—１２（０ ２ ０ ．３２０ ３ ２２ １ ２０ ） ９ １０ —３
Ｒｅ ｌ ａ ｉｎ ａ ｄ Ｏｐ ｉ ｌ ｓｇ ｔ ｚｎ ｆＢｒ ａ ｂ ｎ ａｉ ｔ ｎ ｔ ｚ ｏ ｍａ Ｄｅ ｉｎ Ｏｐ ｉ ｉｇ ｏ ｏ ｄ ａ ｄ ｍｉ
Ｒａ ｍａ ＋ＥＤＦ Ｈ ｂ ｉ ｎ Ａ ｙ ｒ Ａｍｐｉｅ ｓ ｄ ｌｉ ｒ ｆ
Ｃ－ Ｎ Ｊａ Ｚ ＮＧ ｅ ， １ Ｘ ａ — ｎ ， Ｅ Ｇ ｉｎ － ｅ Ｚ Ｕ Ｂｉｇｋ ｎ Ｉ ｉｎ， ＨＡ ￣ Ｗ ｉＬＵ ｉｏｍｉｇ Ｐ Ｎ Ｊａ ｇｄ ， ＨＯ ｎ －ｕ
（ ｅｔｏ ｌｔ ｎｃ Ｅ￣ Ｄｐ ． ｅ ｒ ｉ ， ｆＥ ｃｏ ｓ ｒ ｇ， 以 ｍ ｎｖｒｔ ， ，ｉ ００４， ｈｎ ） ｉ ａ Ｕ ｉ ｓｙ ｓｉａ １０ ８ Ｃ ｉ ｅｉ ．ｇ ｉ ａ
器 中组 成 的 宽 带 混 合 放 大 单 元 ， 提 出 了混 合 放 大 器 进 行 优 化 设 计 的 方 法 ， 别 指 出适 当 调 整 拉 曼 放 大 器 和掺 铒 光 纤 并 特
放 大 器 的增 益 谱 可 以 实 现 噪 声 谱 的平 坦 ．
关 键 词 ： 拉 曼 放 大 器 ；混 合 放 大 ；设 计
光纤中拉曼放大现象的实验研究
光纤中拉曼放大现象的实验研究宋领赟【摘要】上个世纪末，光纤通信以超出常人的想象的步伐在发展。
光纤传输媒体已经成为一个重要的通信网络。
长途骨干通信系统中必不可少的是信号在光纤中的光学变焦是高容量密集波分复用（DWDM）的传送。
本文主要工作是研究拉曼放大的基本原理及特性，采用信号光波长为1555nm，泵浦光波长分别为1445nm ；1455nm；1535nm 进行实验，得出光谱图及实验数据，对实验结果进行分析，从而实现光纤中的拉曼放大。
【期刊名称】《电子制作》【年(卷),期】2014(000)012【总页数】2页(P22-22,23)【关键词】拉曼散射;拉曼放大;拉曼光谱【作者】宋领赟【作者单位】绥化学院电气工程学院 152061【正文语种】中文绥化学院校级项目编号K1102003。
光纤是用光导纤维作为信息传输介质，是非线性光学中的主要传输媒介，当同时向光纤射入一个信号光和泵浦光（泵浦光的波长小于信号光）时，由于短波泵浦光在光纤的晶格运动中要消耗一部分功率，泵浦光消耗的功率转换到另一个光束中，这个光束的频率比泵浦光低即波长长。
在这个过程中波长被增长的光称为斯托克斯光。
如果在光纤中输入频率与斯托克斯光相同的光时，就会发现显著的波长转换。
拉曼放大是指当一个波长长的信号光与一个波长短的的泵浦光同时在光纤中传输，并且当信号光波长在传输介质的拉曼增益带宽内，就会使较弱的信号光得到放大，这是因为强的泵浦光能量通过受激拉曼散射能转换的弱的光信号中而实现的。
例如在光纤中传输波长是1550nm的信号光，经光纤传输而光功率衰减，如果在输入端（或输出端）再输入一束强功率的1330nm的泵浦光，则1550nm的信号光的光功率会在很大程度上得到增加。
利用了光纤中的受激拉曼散射现象对光信号进行放大，也是人们在早期就研究过的光学放大方法之一,根据这种方法研制而成光纤拉曼放大器。
拉曼放大器的频谱范围很宽，而且是唯一能在1260nm到1700nm的波长范围内进行放大的器件，现有的掺铒光纤放大器只支持标准的铒窗。
拉曼光纤放大器原理和性能分析与进展
前言：随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。
但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。
由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。
总体上说解决RFA泵浦源共有3个解决方案：一是大功率LD及其组合，其特点是工作稳定、与光纤耦合效率高、体积小、易集成，是最佳的选择；二是拉曼光纤激光器；三是半导体泵浦固体激光器。
但后二者都存在稳定性及与光纤耦合的问题。
受激拉曼散射原理：在一些非线性介质中，高能量（高频率）的泵浦光散射，将一部分能量转移给另一频率的光束上，频率的下移量是分子的振动模式决定的。
用量子力学可以作如下解释：一个高能量的泵浦光子入射到介质中，被一个分子吸收。
电子先从基态跃迁至虚能级，虚能级的大小是由泵浦光的能量决定的。
然后，虚能级电子在信号光的感应作用下，回到振动态的高能级，同时发出一个和信号光相同频率，相同相位，相同方向的光，我们称之为斯托克斯光子。
从而进行信号光的放大。
拉曼光纤放大器相对于掺铒光纤放大器有明显不同：（1）理论上只要有合适的拉曼泵浦源，就可以对光纤窗口内任一波长的信号进行放大，因此它具有很宽的增益谱；（2）可以利用传输光纤本身作增益介质，此特点使光纤拉曼放大器可以对光信号的放大构成分布式放大，实现长距离的无中继传输和远程泵浦，尤其适用于海底光缆通讯等不方便建立中继站的场合；（3）可以通过调整各个泵浦的功率来动态调整信号增益平坦度；（4）具有较低的等效噪声指数，此特点使其与常规的掺铒光纤放大器混合使用时可大大降低系统噪声指数。
拉曼光纤放大器
拉曼光纤放大器学号：11007990831 姓名：杨帆摘要:拉曼光纤放大器因其特有的在线、宽带、低噪声等特点而越来越被人们关注,是一种非常适合下一代超大容量、超长距离密集波分复用系统(DWDM)的光纤放大器。
介绍拉曼光纤放大器的原理,分析拉曼光纤放大器应用和最新进展,并探讨拉曼光纤放大器研究两个方面。
关键词:光纤放大器;受激拉曼散射;研究进展引言随着通信业务需求的飞速增长，对光纤传输系统的容量和无中继传输距离的要求越来越高。
密集波分复用（DWDM）通信系统的速率和带宽不断提升，以10Gbit/s甚至更高速率为基础的密集波分复用系统必然成为主流的光传输系统。
掺铒光纤放大器（EDFA）由于其增益平坦性等局限性，已经不能完全满足光通信系统发展的要求。
而相对于掺铒光纤放大器，光纤拉曼放大器具有更大的增益带宽、灵活的增益谱区、温度稳定性好以及放大器自发辐射噪声低等优点，光纤拉曼放大器是唯一能在1292~1660nm的光谱上进行放大的器件。
并且，拉曼散射效应在所有类型的光纤上都存在，与各类光纤系统具有良好的兼容性，包括已铺设和新建的各种光纤链路。
拉曼现象早在1928年就被Chandrasekhara Raman所发现，在此之后就有人提出了利用这种效应来实现光的放大。
但在很长时间内拉曼光纤放大器未能获得广泛应用，甚至在EDFA出现后一度销声匿迹，关键原因在于缺乏合适的大功率泵浦激光器。
由于EDFA的广泛应用，它所用的1480nm大功率泵浦激光器得到了深入的研究和开发，这就使拉曼放大器成为可能。
拉曼光纤放大器原理拉曼光纤放大器的工作原理是基于石英光纤中的受激拉曼散射效应，在形式上表现为处于泵浦光的拉曼增益带宽内的弱信号与强泵浦光波同时在光纤中传输,从而使弱信号光即得到放大。
其工作原理示意如图1所示。
泵浦光子入射到光纤,光纤中电子受激并从基态跃迁到虚能级,然后处在虚能级的电子在信号光的感应下回到振动态高能级,同时发出一种和信号光相同频率、相同相位、相同方向的低频的斯托克斯光子,而剩余能量被介质以分子振动(光学声子)的形式吸收,完成振动态之间的跃迁。
一种新颖的宽带光纤喇曼放大器优化设计方法
一种新颖的宽带光纤喇曼放大器优化设计方法
陶在红;常建华;孙小菡;张明德
【期刊名称】《光子学报》
【年(卷),期】2004(33)4
【摘要】介绍了一种新颖的宽带光纤喇曼放大器的优化设计方法通过研究多波长后向泵浦光纤喇曼放大器的传输方程 ,分两步来确定各泵浦波的频率及输入功率的大小首先通过模拟煺火算法迭代出满足条件的泵浦波频率 ,然后利用平均功率分析方法 ,采用四阶阿当迭代方法计算出各泵浦波输入功率的大小 ,从而设计出具有较宽平坦增益带宽的光纤喇曼放大器
【总页数】4页(P435-438)
【关键词】光纤喇曼放大器;平坦增益带宽;模拟煺火算法;四阶AB方法
【作者】陶在红;常建华;孙小菡;张明德
【作者单位】东南大学电子工程系
【正文语种】中文
【中图分类】TN929.11
【相关文献】
1.一种新颖的分布式光纤喇曼温度传感器信号处理方法的研究 [J], 唐义兵;施伟
2.一种测量光纤喇曼放大器增益的方法 [J], 杨鹏;梁小红
3.一种宽带光纤喇曼放大器的设计 [J], 薛飞;邱昆
4.一种新的优化喇曼掺Er混合光纤放大器结构 [J], 梅进杰;刘德明;黄德修
5.宽带喇曼放大器的快速优化设计方法 [J], 常建华;孙小菡;张明德
因版权原因，仅展示原文概要，查看原文内容请购买。
具有DGSA功能和AGC功能的光纤拉曼放大器的研究与设计的开题报告
具有DGSA功能和AGC功能的光纤拉曼放大器的研究与设计的开题报告一、研究背景和意义光纤拉曼放大器（FRA）作为一种光学放大器，具有广泛的应用前景。
FRA具有宽带放大、低噪声、能耗低、光学透明等优点。
然而，FRA在应用中还存在很多问题，如相位噪声、线性度差等。
因此研究如何提高FRA的性能，优化其应用效果，具有重要的意义。
本文拟研究设计具有DGSA（Dynamic Gain Slope Adjustment）和AGC（Automatic Gain Control）功能的光纤拉曼放大器。
DGSA功能可以实现对光信号的斜率的实时调整，从而获得更好的线性度和更低的相位噪声。
AGC功能可以对放大后的信号进行自动增益控制，提高信号质量。
本研究将尝试在FRA中实现这两个功能，并评估其性能。
二、研究目标和内容研究目标：设计并实现具有DGSA功能和AGC功能的光纤拉曼放大器，评估其性能。
研究内容：1. 设计具有DGSA功能和AGC功能的光纤拉曼放大器；2. 实现DGSA和AGC的算法，并进行光纤拉曼放大器的控制系统设计；3. 测试光纤拉曼放大器的性能，包括增益、线性度、相位噪声等指标的测试和分析；4. 对实验结果进行分析和总结，提出优化方案，改进光纤拉曼放大器性能。
三、研究方法和技术路线本文将采用实验研究和数值模拟的方法，结合软件仿真和实验测试，研究设计具有DGSA功能和AGC功能的光纤拉曼放大器。
具体技术路线如下：1. 设计光纤拉曼放大器的原理图，建立数值模型，进行仿真；2. 设计DGSA和AGC的控制算法，并实现光纤拉曼放大器的控制系统；3. 制作光纤拉曼放大器样品并进行实验测试；4. 分析实验结果，提出优化方案。
四、研究进度和计划研究进度：1. 文献调研和选题（已完成）；2. 设计光纤拉曼放大器的原理图、搜集资料（已完成）；3. 进行光纤拉曼放大器的仿真研究和控制算法设计（正在进行）；4. 编写实验程序，进行实验测试（计划中）；5. 数据分析和总结，撰写论文（计划中）。
多波长后向泵浦拉曼放大器优化算法研究
数值求解，设计了一种新型的打靶法，数值仿真证明其收敛速度较快(12个泵浦光波时打靶次数少于7次)。
根据
I
* k
只考虑传输损耗估计一组泵浦光功率初
Ppk
(L)
(k=1,2,…,n)，又知
Psk
(L)
=
Psk
(0)Gk
(k=n+1,n+2,…,n+m)
(相当于假定了一个 dPk 在L处的初值，即假定打靶方向)，故可用常用的数值法进行求解，经计算得到功率 dz
以及信号光之间的能量耦合，使用来描述受激拉曼散射效应的能量耦合方程是一个高度非线性的 n (信号光
与泵浦光的总个数)维一阶非线性微分方程组，因此，通常的优化算法难以实现上述泵浦光优化过程，或者 实现起来效率很低。本文讨论一种较为有效的泵浦光优化算法。
1 拉曼放大模型和优化算法设计
1.1 拉曼放大数学模型 光波在多波长后向泵浦的拉曼放大器传输过程中会发生很多光学效应[1, 2]，针对超宽带拉曼放大器的增
随机生 成规模 为N的 初始群 体
评价 初始 群体
实施选 择、交叉 和变异算 子，生成 新一代群 体
评价新一 代群体的 适应度， 并记录该 代群体中 的最优个 体
否
实施最优保 留策略，同时 为了抑制早 熟，随机产生 一个新个体 代替群体中 适应度最小
的个体
检验是否 符合算法 收敛准则
输出最
好的个
体作为
… , uk2−1, r1uk2
+
(1 −
r1
)u1k
,
…
,
rl
u2 k +l
+
(1− rl )u1k+l ,
光纤拉曼放大器的性能优化理论与设计方法研究
光纤拉曼放大器的性能优化理论与设计方法研究光纤拉曼放大器的性能优化理论与设计方法研究光通信作为现代通信领域的重要组成部分，具有传输容量大、传输距离远和业务种类多等优势。
而光纤拉曼放大器作为一种新型的光纤放大器，具有高增益、宽带宽以及低噪声等特点，在光通信领域得到了广泛的应用。
为了进一步提高光纤拉曼放大器的性能，需要进行理论研究以及设计方法的优化。
首先，我们需要了解光纤拉曼放大器的工作原理。
光纤拉曼放大器是利用拉曼效应实现光信号的增益。
当光信号经过光纤传输时，会与光纤中的分子或晶格等相互作用，发生能量交换，从而实现光信号的放大。
其工作原理是基于非线性效应，并且工作波长通常位于光纤的低损耗窗口附近。
接下来，我们需要对光纤拉曼放大器的性能进行优化。
一方面，需要优化拉曼增益。
拉曼增益与泵浦光功率、泵浦光波长、光纤长度以及光纤折射率剪切等因素有关。
通过合理选择泵浦光功率和泵浦光波长，以及优化光纤长度和折射率剪切，可以最大程度地提高拉曼增益。
另一方面，需要降低系统噪声。
系统噪声主要包括泵浦光噪声、信号光噪声以及自发拉曼噪声。
降低泵浦光噪声可以通过选择低噪声泵浦光源或者减小泵浦光功率来实现。
降低信号光噪声可以通过优化光纤参数以及选择合适的信号光源。
自发拉曼噪声则可以通过优化光纤设计和减小泵浦光功率来降低。
通过优化拉曼增益和降低系统噪声，可以进一步提高光纤拉曼放大器的性能。
最后，我们需要研究光纤拉曼放大器的设计方法。
光纤拉曼放大器的设计方法主要包括选择合适的光纤材料和优化光纤的结构。
光纤材料的选择主要考虑材料的非线性系数、吸收损耗以及拉曼增益等因素。
常用的光纤材料包括非线性光纤和掺铒光纤等。
而优化光纤的结构，则可以通过改变光纤的折射率剪切以及掺杂分布等因素来实现。
通过合理选择光纤材料和优化光纤的结构，可以提高光纤拉曼放大器的性能。
综上所述，光纤拉曼放大器的性能优化理论与设计方法研究对于提高光纤通信系统的性能具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分类号：O437 U D C：D10621-408-(2015)0922-0 密级：公开编号：2011031034成都信息工程大学学位论文拉曼光纤放大器的优化设计论文作者姓名：唐洪申请学位专业：电子科学与技术申请学位类别：工学学士指导教师姓名(职称)：何修军（副教授）论文提交日期：2015年05月26日拉曼光纤放大器的优化设计摘要拉曼光纤放大器(FRA)的工作原理是基于受激拉曼散射，是迄今为止唯一能在1270 nm到1670 nm的全波段上进行光放大的器件。
本文主要介绍了FRA的发展历史和现状，受激拉曼散射效应基本原理，以及拉曼光纤放大器的工作原理。
介绍了其系统构成，包括增益介质，泵浦源，无源器件，并且在其工作原理的基础上，对特性进行分析，包括增益，噪声，偏振相关性，温度等。
根据对基本理论的的理解，运用optisystem软件优化仿真，对于优化仿真，本论文中做到的是通过对拉曼光纤放大器的阵列泵浦波长，泵浦功率，光纤有效作用面积，光纤长度的优化，达到增益的最大值。
关键词：拉曼光纤放大器；受激拉曼散射效应；优化仿真；阵列泵浦Optimal Design of Raman Fiber AmplifierAbstractThe Raman fiber amplifier's working principle is based on the stimulated Raman scattering, which is the only device that can be optically amplified in the full band of 1670 nm to 1270 nm. This paper introduced the history and current situation of the FRA, the basic principle of Raman scattering, and the working principle of Raman fiber amplifier. And its system structure, including the gain medium, pump source and passive components are introduced.On the basis of the working principle, the paper analyses its characteristics, including the gain, noise, polarization dependence, temperature, etc.According to the basic theory of the understanding,it is used optisystem software to optimize simulation. For optimize simulation, the paper is done by array pump's wavelength, power, the fiber area, fiber length optimized in order to achieve maximum gain.Key words: Raman fiber amplifier; stimulated Raman scattering; optimization simulation; array pump目录论文总页数：27页1 引言 (1)2 概述 (1)2.1拉曼光纤放大器主要应用 (1)2.2拉曼光纤放大器的研究方向 (1)2.3拉曼光纤放大器的发展 (2)3 拉曼光纤放大器的原理 (2)3.1拉曼光纤放大器的组成 (2)3.2拉曼光纤放大器的分类 (4)3.3拉曼光纤放大器的原理 (5)3.3.1 受激拉曼散射 (5)3.3.2 拉曼光纤放大器的拉曼增益 (6)3.3.3 拉曼光纤放大器的拉曼阈值 (7)3.3.4 拉曼光纤放大器的特性 (8)4 拉曼光纤放大器的优化仿真 (10)4.1阵列泵浦模型的建立 (10)4.2对泵浦功率的优化 (12)4.3对泵浦波长的优化 (17)4.4对光纤有效作用面积的优化 (19)4.5对光纤长度的优化 (21)结论 (24)参考文献 (24)致谢 (26)声明 (27)1 引言光纤放大器是的原理在光纤的纤芯中掺入能产生光子的稀土元素,比如铒、镨、铥等，这样将泵浦发出的光能量通过耦合器等耦合到信号光上，对光信号进行直接放大，在现代通信系统中，成为不可缺少的关键器件[1]。
