LED背光驱动电路原理分析
led背光电路工作原理
led背光电路工作原理
LED背光电路是现在许多电子产品上使用的一种特殊的电路，可以起到照明、美化、调节亮度等多种作用。
下面将从工作原理方面来介绍LED背光电路的组成和工作原理。
一、组成
LED背光电路由两个主要组成部分组成：LED灯和逆变电路。
LED灯是负责实现照明的主要部分，逆变电路则是负责将低电压转换为高电压供给LED灯使用。
二、工作原理
1.由于LED灯一般采用直流电源，而市电是交流电，所以需要通过逆变电路将交流电转换为一定的直流电来驱动LED灯。
逆变电路又称为稳压电路，其作用是保证电路的工作电压稳定不变。
逆变电路由桥式整流电路、滤波电路、稳压电路等三部分组成。
2.桥式整流电路：将交流电转换为直流电的第一步便是采用桥式整流电路。
桥式整流电路是由四个二极管构成的，交流电经过变压器降压后，经过桥式整流电路，就变成了一段基本的直流电。
3.滤波电路：使用滤波电路的作用是滤除直流电中的高频无杂波纹，从而获得稳定的直流电，滤波电路一般是由电容和电感构成，电容能够去除超过20HZ的高频杂波，而电感则能够将25HZ以下的杂波去除。
4.稳压电路：接下来需要使用稳压电路将直流电转换为恰好能够驱动LED灯的直流电。
稳压电路可以根据LED灯的特点来设计电压参数，以保证LED灯能够得到最佳的工作状态。
5.LED灯：在经过逆变电路的处理后，稳定的直流电流通过LED 灯，能够驱动LED灯的发光器件产生照明效果。
由此，我们可以知道LED背光电路的工作原理非常简单，分别是通过三大组成部分进行，然后通过LED灯的光亮效果来产生所需要的照明效果，同时这种电路也具有省电、寿命长等优点。
LED驱动电源电路分析
LED驱动电源电路分析今天给大家简单分析一个（LED驱动）电路，供大家学习。
一，先从一个完整的LED驱动（电路原理）图讲起。
本文所用这张图是从网上获取，并不代表具体某个（产品），主要是想从这个图中，跟大家分享目前典型的恒流驱动电源原理，同时跟大家一起分享大牛对它的理解，希望可以帮到大家。
那么本文只做定性分析，只讨论（信号）的过程，对具体电压（电流）的参数量在这里不作讨论。
图1某款LED驱动电路原理图二、原理分析为了方便分析，把图1分成几个部分来讲1：输入过压保护主要是雷击或者市冲击带来的浪涌。
如果是（DC）电压从“+48V、GNG”两端进来通过R1的电阻，此电阻的作用是限流，若后面的线路出现短路时，R1流过的电流就会增大，随之两端压降跟着增大，当超过1W时就会自动断开，阻值增加至无穷大，从而达到保护输入电路+48V不受到负载的影响)限流后进入整流桥。
图2输入过压（保护电路）R1与RV构成了一个简单过压保护电路，RV是一个压敏元件，是利用具有非线性的（半导体）材料制作的而成，其伏安特性与稳压（二极管）差不多，正常情况显高阻抗状态，流过的电流很少，当电压高到一定的时候(主要是指尖峰浪涌，如打雷的时候高脉冲串通过市电串入进来)，压敏RV会显现短路状态，直接截取整个输入总电流，使后面的电路停止工作，此时，由于所有电流将流过R1和RV，因R1只有1W的功率，所以瞬间可以开路，从而保护了整个电路不被损坏。
2、整流滤波电路当交流AC输入时，则桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，将交流电转变为直流电。
当直流DC(+48V)电压直接进入整流桥BD时，输出一个上正下负的直流电压，如果+48V（电源）本身也是直流的，那整流桥的作用就是对输入起到的是极性保护作用，无论输入是上正下负还是上负下正都不会损坏驱动电源，通过C1C2L1进行滤波，图3是一个LCΠ型滤波电路，目的是将整流后的电压波形平滑的直流电。

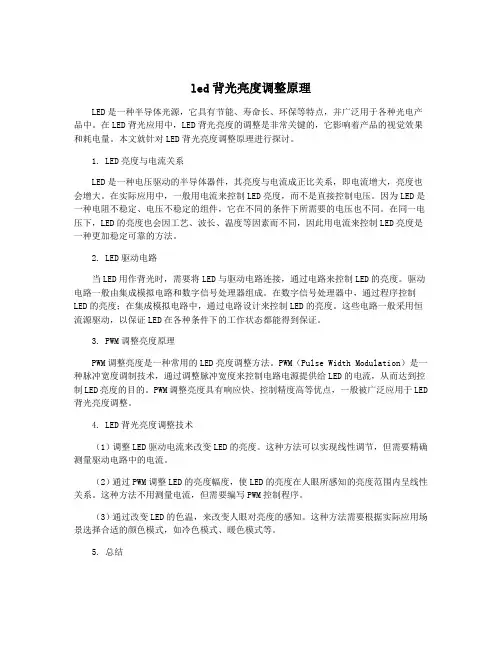

led背光亮度调整原理
led背光亮度调整原理LED是一种半导体光源，它具有节能、寿命长、环保等特点，并广泛用于各种光电产品中。
在LED背光应用中，LED背光亮度的调整是非常关键的，它影响着产品的视觉效果和耗电量。
本文就针对LED背光亮度调整原理进行探讨。
1. LED亮度与电流关系LED是一种电压驱动的半导体器件，其亮度与电流成正比关系，即电流增大，亮度也会增大。
在实际应用中，一般用电流来控制LED亮度，而不是直接控制电压。
因为LED是一种电阻不稳定、电压不稳定的组件，它在不同的条件下所需要的电压也不同。
在同一电压下，LED的亮度也会因工艺、波长、温度等因素而不同，因此用电流来控制LED亮度是一种更加稳定可靠的方法。
2. LED驱动电路当LED用作背光时，需要将LED与驱动电路连接，通过电路来控制LED的亮度。
驱动电路一般由集成模拟电路和数字信号处理器组成。
在数字信号处理器中，通过程序控制LED的亮度；在集成模拟电路中，通过电路设计来控制LED的亮度。
这些电路一般采用恒流源驱动，以保证LED在各种条件下的工作状态都能得到保证。
3. PWM调整亮度原理PWM调整亮度是一种常用的LED亮度调整方法。
PWM（Pulse Width Modulation）是一种脉冲宽度调制技术，通过调整脉冲宽度来控制电路电源提供给LED的电流，从而达到控制LED亮度的目的。
PWM调整亮度具有响应快、控制精度高等优点，一般被广泛应用于LED 背光亮度调整。
4. LED背光亮度调整技术（1）调整LED驱动电流来改变LED的亮度。
这种方法可以实现线性调节，但需要精确测量驱动电路中的电流。
（2）通过PWM调整LED的亮度幅度，使LED的亮度在人眼所感知的亮度范围内呈线性关系。
这种方法不用测量电流，但需要编写PWM控制程序。
（3）通过改变LED的色温，来改变人眼对亮度的感知。
这种方法需要根据实际应用场景选择合适的颜色模式，如冷色模式、暖色模式等。
5. 总结LED背光亮度的调整是非常关键的，它直接影响着产品的视觉效果和耗电量。
背光驱动原理
背光驱动原理背光驱动技术是液晶显示器中至关重要的一环，它直接影响到显示效果和功耗。
在液晶显示器中，背光模块是用来提供光源的，通过背光模块的发光，可以使得液晶屏幕显示出清晰的图像。
背光驱动原理是指如何通过电路控制背光模块的亮度和颜色，从而实现优质的显示效果。
首先，我们来看一下背光驱动原理中的基本组成部分。
背光模块通常由LED灯珠组成，LED灯珠是一种半导体器件，具有高亮度、高效率和长寿命的特点。
背光驱动电路则是用来控制LED灯珠的亮度和颜色的，通常采用PWM调光技术来实现。
此外，背光驱动电路还包括了电源管理模块、信号处理模块等组成部分。
在背光驱动原理中，PWM调光技术是一种常用的调光方式。
PWM调光是通过改变LED灯珠的通电时间比例来控制亮度的一种技术。
当需要降低亮度时，调光电路会降低LED灯珠的通电时间比例，从而降低亮度；当需要增加亮度时，调光电路会增加LED灯珠的通电时间比例，从而增加亮度。
这种调光方式具有响应速度快、稳定性好的特点，因此在背光驱动中得到了广泛的应用。
另外，背光驱动原理中还涉及到了电源管理模块。
电源管理模块主要用来为LED灯珠提供稳定的电源，以确保LED灯珠的正常工作。
在电源管理模块中，通常会包括过压保护、过流保护、短路保护等功能，以保证LED灯珠的安全可靠运行。
除了以上提到的组成部分外，背光驱动原理中还包括了信号处理模块。
信号处理模块主要用来接收来自显示控制器的信号，并将其转换成LED灯珠可以识别的信号，以控制LED灯珠的亮度和颜色。
信号处理模块的设计和性能直接影响到显示效果的质量和稳定性。
总的来说，背光驱动原理是液晶显示器中至关重要的一环，它直接影响到显示效果和功耗。
通过对背光模块、PWM调光技术、电源管理模块和信号处理模块的深入了解，可以更好地理解背光驱动原理，并在实际应用中取得更好的显示效果和功耗表现。
希望本文能够帮助读者更好地理解背光驱动原理，为液晶显示器的设计和应用提供一定的参考。
LED液晶显示器的驱动原理
LED液晶显示器的驱动原理简介LED液晶显示器是一种基于液晶技术和LED背光技术的显示设备。
它具有低功耗、高亮度、高对比度、快速响应和宽视角等优点，被广泛应用于电子产品中，如电视、电脑显示器、手机和平板电脑等。
本文将介绍LED液晶显示器的驱动原理，包括液晶分子的排列、驱动电路和背光灯的控制。
液晶分子的排列LED液晶显示器的核心是液晶分子的排列，通过控制液晶分子的排列来实现像素的开关。
液晶分子可分为向列型和向行型两种，它们的排列方式决定了液晶分子的光学性质。
当液晶分子垂直排列时，称为向列型液晶（TN液晶）。
当向列型液晶不受电场作用时，光无法通过，显示为黑色。
当液晶分子受到电场作用时，排列会发生改变，光可以通过，显示为亮色。
通过控制电场的强弱可以实现液晶分子的开关，从而显示出不同颜色的像素。
当液晶分子平行排列时，称为向行型液晶（IPS液晶）。
向行型液晶的工作原理与向列型液晶类似，通过控制电场的强弱来实现液晶像素的开关。
驱动电路LED液晶显示器的驱动电路主要由驱动芯片和控制电路组成。
驱动芯片驱动芯片是控制液晶分子排列的关键部件。
它通常由多个行驱动器和列驱动器组成。
行驱动器负责控制向行型液晶的排列，列驱动器负责控制向列型液晶的排列。
驱动芯片通过接收来自控制电路的指令和数据，并将其转换成驱动信号，输出到液晶屏的行和列上。
通过逐行逐列的扫描方式，将驱动信号传输到每个像素上，从而实现对像素的控制。
控制电路控制电路负责与操作系统或外部设备进行通信，接收图像和视频数据，并将其转换成驱动芯片所需的指令和数据。
控制电路还负责控制LED背光灯的亮度和背光区域的划分。
通过调节LED背光灯的亮度，可以实现屏幕的亮度调节。
通过划分背光区域，可以实现局部背光调节，提高画面的对比度。
背光灯的控制LED液晶显示器的背光灯通常采用LED作为光源，具有高亮度和高能效的特点。
背光灯的控制对于显示器的亮度、对比度和颜色的表现至关重要。
背光灯的控制通常通过PWM（脉宽调制）技术实现。
背光驱动控制方法和系统的工作原理分析
背光驱动控制方法和系统的工作原理分析背光驱动控制方法和系统是现代电子设备中广泛应用的一种技术，其原理是通过控制背光模块的亮度和颜色来实现屏幕的亮度调节和色彩表现。
本文将对背光驱动控制方法和系统的工作原理进行详细分析。
一、背光驱动控制方法的分类背光驱动控制方法可以根据不同的原理和控制方式进行分类。
常见的分类方法有以下几种：1. 直接驱动法直接驱动法是指将电源直接连接到背光模块，通过改变电源电压或电流来控制背光的亮度。
这种方法简单易行，但灵活性较差，无法实现细粒度的亮度调节。
2. PWM调光法PWM调光法是通过调制宽度脉冲信号，控制背光的亮度。
该方法可以实现精确的亮度控制，且能有效降低能耗。
在实际应用中广泛采用。
3. 多片段调光法多片段调光法是将背光模块分为多个区域，分别控制亮度。
通过不同区域的亮度变化，可以实现更丰富的显示效果。
该方法多用于彩色显示屏。
4. 自适应调光法自适应调光法是通过传感器监测环境光强度，动态调整背光的亮度。
该方法可以根据环境变化自动调节亮度，提高显示效果的适应性。
二、背光驱动系统的工作原理背光驱动系统是指整个控制背光的硬件和软件系统，其主要由以下几个部分组成：背光模块、驱动电路、控制器和功率管理单元。
1. 背光模块背光模块是由若干个LED灯组成的，其数量和排列方式根据屏幕大小和显示需求而定。
LED作为一种高效、长寿命的光源，被广泛应用于背光模块中。
2. 驱动电路驱动电路负责将输入的电压或电流转化为背光模块所需要的驱动信号。
对于直接驱动法，驱动电路通常比较简单；而对于PWM调光法和多片段调光法，驱动电路需要采用专门的控制芯片来实现精确的调光功能。
3. 控制器控制器是整个背光驱动系统的核心部件，负责接收外部命令或传感器反馈信号，并控制驱动电路的工作。
控制器通常采用微处理器或专用的集成电路，能够实现各种调光方法的控制算法，并提供灵活的参数设置接口。
4. 功率管理单元功率管理单元主要负责对背光模块的电源进行管理和保护。
led驱动原理
led驱动原理
LED驱动原理是指将电流或电压源应用于LED器件，从而使其发光。
由于LED是一种非线性元件，因此在其前端必须添加合适的电路来实现电流的稳定控制。
LED驱动电路通常包括三个主要部分：电源、恒流源和保护电路。
1. 电源：LED驱动电路的电源部分可以是直流电源或交流电源。
直流电源通常用于照明应用，而交流电源则用于屏幕显示等应用。
电源必须能够提供足够的电压和电流来满足LED器件的工作要求。
2. 恒流源：为了保持LED的亮度稳定，恒流源被用来提供恒定的电流给LED器件。
恒流源通常由电阻、电流源或特定的驱动芯片来实现。
其中，驱动芯片是一种专门设计用于LED 驱动的集成电路，可以提供稳定的电流，并具有保护功能。
3. 保护电路：由于LED器件对过电流和过温都很敏感，所以保护电路在LED驱动电路中起着重要的作用。
保护电路一般包括过电流保护和过温保护，通过监测电流和温度来确保LED器件的安全工作。
在LED驱动电路中，恒流驱动器是一种常用的驱动方式。
恒流驱动器通过控制电流大小来控制LED器件的亮度。
恒流驱动器可以通过调整电压斜率的方式来保持恒定的电流输出，从而实现LED亮度的稳定控制。
总之，LED驱动的原理是通过合适的电路设计和实现来提供
恒定的电流和适当的电压给LED器件，以实现LED的正常工作和亮度控制。
同时，保护电路也起到关键的作用，确保LED器件的安全运行。
led驱动电路工作原理
led驱动电路工作原理
嘿呀！今天咱们就来好好聊聊“LED 驱动电路工作原理” 这一神奇的话题！
首先呢，咱们得知道啥是LED 驱动电路呀？哎呀呀，简单来说，它就是让LED 灯能正常发光、稳定工作的关键所在呢！
那它到底是咋工作的呢？哇！这可就有讲究啦！1. 电源供应部分，这就好比是电路的“粮仓”呀！给整个电路提供能量，让它有足够的动力去干活儿。
要是电源供应不稳定，那可就糟糕啦，LED 灯说不定就一闪一闪的，甚至不亮呢！你说吓人不吓人？
2. 控制电路部分呢，这就像是个聪明的“指挥官”！它能根据各种情况来调整电流和电压，保证LED 能发出合适的光。
比如说，环境亮度变化了，它就得赶紧调整，让LED 灯的亮度跟着变，多神奇呀！
3. 还有保护电路这一块儿，哎呀呀，这可太重要啦！它能防止过流、过压、过热这些情况的出现。
要是没有它，一旦电路出了问题，LED 灯可能就会被烧坏，那损失可就大啦！
再来说说电流调节这方面，哇！这可是个精细活儿。
得让电流稳定在一个合适的范围，不然LED 灯的寿命可能就会大大缩短。
你想想，刚买的灯没多久就坏了，多郁闷呀！
而且呀，不同类型的LED 驱动电路还有不同的特点呢！比如说，恒流驱动电路能保证电流一直稳定，恒压驱动电路呢，则能让电压保持不变。
哎呀呀，这里面的学问可多着呢！
总之呢，LED 驱动电路的工作原理可真是复杂又精妙！它就像
一个默默工作的小卫士，守护着咱们的LED 灯，让它们能正常发光，给我们带来光明和便利。
哇！是不是很厉害呀？。
长虹55q3t型led液晶电视背光灯电路原理与故障诊断检修
• 155•在电子技术日新月异变化的今天，彩电行业市场格局发生深刻变化，大屏幕液晶电视的强势崛起，特别是LED 液晶电视的出现，给电视行业注入了新的活力。
随着液晶面板生产结构的升级，50英寸以上大屏幕LED 液晶电视销量在大幅增加，早已成为电视用户的主流，深受用户青睐，社会保有量非常大。
然而，进入维修期的大屏幕LED 液晶电视维修资料奇缺，液晶电视的背光灯电路又是液晶电视中极易发生故障的部位，该部分电路工作原理分析及维修的资料少之又少。
下面以长虹55Q3T 型LED 液晶电视为例，对LED 液晶电视背光灯电路的工作原理进行较详细地分析，并给出背光灯电路检修思路和故障检修实例，帮助维修人员更加深刻的理解液晶电视背光灯电路，以便提供维修参考。
1 电路工作原理图（见图1） 图12 电路工作原理分析2.1 LED背光驱动工作过程电视接通电源时，PFC 电路输出的电压加至Q506的D 极，主电源输出的12V 电压加到Q406的e 极。
当整机接收到开机指令时，从主板MCU 送来的高电平(4.8V)经R446加到Q401的G 极，Q401导通，随之Q406导通，主电源输出的12V 电压从Q406的C 极输出，再经D510加到U401(UCC25710)的1脚，为U401内部供电。
随之，从主板MCU 送来的高电平(3.2V)背光开关信号经R418加到U401的10脚，U401内部电路开始工作，从其2、3脚输出相位差为180°开关驱动脉冲，去驱动4只三极管Q408、Q409、Q410、Q411轮流导通与截止，导致变压器T502的6、7绕组产生交变电流，变压器T502的1、2和4、5随之产生交变电流。
因变压器T502的1、5、7为同名端，所以电流方向一致。
变压器T502的1、2和4、5产生的交变电流经Q504、Q505缓冲后驱动大功率开关管Q506、Q507交替工作，在输出变压器T501中产生相应交变电流，从T501的3、4脚输出交变电压经四个整流二极管D401～D404整流、电容C401滤波，形成约165 V/560mA 可以直接驱动LED 灯串的直流电压／电流，并从插座LED+输出，经显示屏背后的LED 灯串后，送回插座LED-脚输出，再经R450、R449、R453、R454、R457、R458到地形成回路，LED 背光正式点亮。
LED驱动芯片工作原理与电路设计
LED驱动芯片工作原理与电路设计LED（Light Emitting Diode，发光二极管）驱动芯片在许多应用中被广泛使用，例如背光源、指示灯、家用照明等。
本文将介绍LED驱动芯片的工作原理和电路设计。
一、LED驱动芯片工作原理1.电源管理：LED驱动芯片需要提供电源管理电路，以保证LED驱动电流的稳定性。
一般情况下，驱动芯片会通过直流-直流（DC-DC）转换器将输入电压调整为合适的电压。
2.电流调节：LED的亮度与电流成正比，因此，LED驱动芯片需要能够调节LED的驱动电流。
一般情况下，驱动芯片会通过反馈电路，实时监测LED电流，以实现恒定电流输出。
3. PWM调光：LED灯的亮度调节通常使用PWM（Pulse Width Modulation，脉宽调制）技术。
驱动芯片需要提供PWM调光功能，通过改变PWM信号的占空比来改变LED的亮度。
二、LED驱动电路设计1.高效率：LED电源的工作效率应尽可能高，以减少能量损耗。
一般情况下，驱动电路采用开关电源设计，可以提高工作效率。
2.稳定性：驱动电路需要具备稳定的驱动电流输出能力，以确保LED 的稳定亮度。
电流反馈和电流保护功能是确保电流稳定性的关键。
3.电流精度：驱动电路应具备高精度的电流输出能力，以满足不同LED的驱动需求。
通常情况下，驱动电路具备可调节电流输出功能。
4.PWM调光：驱动电路需要提供PWM调光功能，以满足亮度调节的需求。
PWM调光电路应具备高精度、低失真的亮度调节能力。
5.过温保护：驱动电路应具备过温保护功能，以防止过热损坏。
过温保护电路可以监测电路温度，当温度超过设定阈值时，即可触发过温保护措施。
以上是LED驱动芯片的工作原理和电路设计的主要内容。
通过合理设计电源管理、电流调节、PWM调光、过温保护等功能模块，可以实现高效、稳定、精确的LED驱动，满足不同应用场景的需求。
LED背光驱动电路原理分析
LED背光驱动电路原理分析1.直流电源：供给整个电路所需的直流电源。
直流电源通常采用稳压电源，可以保证电压稳定，从而提供稳定的工作电压给电路。
2.振荡器：振荡器主要用于产生高频脉冲信号。
脉冲信号的频率可以根据具体的驱动要求来设定，通常为20-100kHz之间。
振荡器通常采用555计时器或者其他集成电路实现。
3.升压变压器：升压变压器是将输入的低压直流电压转换为高压脉冲电压的关键部件。
升压变压器一般由多个线圈和铁芯组成，通过电感耦合和互感耦合实现电压变换。
输入低压电压通过开关元件（如MOSFET）的开启和关闭控制，使得变压器产生相应的高压输出。
4.整流电路：整流电路用于将高压脉冲转换为直流电压。
整流电路一般采用整流二极管组成的桥式整流电路，将高压脉冲经过整流二极管后，得到带有纹波的直流电压。
为了减小纹波幅度，可以在整流电路后面添加电容滤波器。
5.滤波电路：滤波电路用于对整流后的电压进行进一步滤波，消除纹波。
滤波电路一般由电容和电感组成，通过电容的电荷和放电以及电感的电流变化，使得电压的纹波幅度进一步降低。
此外，为了保护LED和提高驱动效果，还可以添加电流反馈控制电路和电压调节电路。
电流反馈控制电路可以通过电流反馈回路来实现对LED 电流的精确控制，以避免过高或过低的电流对LED的损坏。
电压调节电路可以通过反馈电路来实现对输出电压的稳定控制，以确保驱动电压的稳定性。
总结起来，LED背光驱动电路通过将输入的直流电转换为高频脉冲电压，经过升压变压器、整流电路和滤波电路的处理，提供稳定的驱动电压给LED背光。
同时还可以通过电流反馈控制和电压调节等功能增强设计的智能化和稳定性，以提高驱动效果和保护LED的寿命。
led驱动电路及接口原理
led驱动电路及接口原理LED是一种高效、耐用、可靠的半导体光源，已经广泛应用在照明、显示等领域。
而LED驱动电路则是连接LED光源和电源之间的重要桥梁，是实现LED亮灯的关键部分。
本文将介绍LED驱动电路的构成、工作原理及接口原理。
一、LED驱动电路的构成LED驱动电路包括电源、电平转换电路、电流驱动电路。
其中，电源的作用是为LED提供直流电源；电平转换电路则是将控制信号转换为LED所需要的电平信号；电流驱动电路则是最终驱动LED亮灯的部分。
二、LED驱动电路的工作原理LED驱动电路的工作原理主要涉及到电流的控制和调节。
电流控制是指LED电流在一定范围内的稳定，而调节则是指LED的亮度可以通过控制LED的电流大小来实现。
LED驱动电路工作时，我们需要通过电源将直流电输入芯片的电路中，芯片经过处理后将输入的直流电转变成所需的控制信号。
这些信号经过电平转换电路被转换成LED所需的电平信号。
最后，信号被传入电流驱动电路中，通过对LED芯片内部PN结两端的驱动使之亮起或者暗去。
三、LED驱动电路的接口原理LED驱动电路和MCU的接口方式大致可以分为两种：模拟接口和数字接口。
模拟接口可以通过直接连接MCU的模拟输出端进行调节，但是需要外部的模拟输出电路来完成驱动。
数字接口则可以通过串口、并口等直接驱动LED，且能够根据需求进行调节，不过需要更多CUP或MCU中的引脚来实现。
总的来说，LED驱动电路与外围电路的联接方式是比较灵活的，可以根据不同的使用范畴和应用场景而进行切换。
综上所述，LED驱动电路作为LED照明的重要组成部分，其构成、工作原理、接口原理的了解对于开发LED照明产品和选择LED助手芯片非常重要。
在实际的应用中，我们需要根据不同产品的需求和实际情况进行选择和适配，以期获得最佳的使用效果和使用寿命。
背光驱动原理
背光驱动原理背光驱动技术是指在液晶显示器中，利用背光源来照亮液晶屏幕，从而实现图像显示的一种技术。
背光驱动原理是液晶显示器技术中的重要组成部分，下面将对背光驱动原理进行详细介绍。
首先，我们需要了解液晶显示器的结构。
液晶显示器主要由液晶屏和背光源组成。
液晶屏是由一层薄膜晶体组成的，通过控制电场来改变液晶分子的排列状态，从而实现图像的显示。
而背光源则是为了照亮液晶屏幕，使图像能够被观察到。
背光驱动原理的核心在于如何控制背光源的亮度和色彩，以达到最佳的显示效果。
目前常用的背光源包括冷阴极管（CCFL）和LED。
在液晶显示器中，背光源通常是位于液晶屏幕的背面，因此被称为背光源。
背光驱动原理的基本工作原理是利用电路控制背光源的亮度和色彩。
在液晶显示器中，背光源的亮度和色彩会影响到图像的显示效果，因此需要精确的控制。
一般来说，背光源的亮度是通过调节电流来实现的，而色彩则是通过控制不同颜色的LED来实现的。
在液晶显示器中，背光源的控制电路通常由PWM调光控制器和电源管理单元组成。
PWM调光控制器可以通过调节脉冲宽度来控制LED的亮度，从而实现背光源的亮度调节。
而电源管理单元则负责为背光源提供稳定的电源，并监测背光源的工作状态，以保证其正常工作。
除了亮度和色彩的控制，背光驱动原理还涉及到背光源的均匀性和稳定性。
在液晶显示器中，背光源的均匀性和稳定性对图像的质量有着重要的影响。
因此，背光驱动原理还需要考虑如何实现背光源的均匀照明和稳定工作。
总的来说，背光驱动原理是液晶显示器技术中的重要组成部分，它通过精确的控制背光源的亮度、色彩、均匀性和稳定性，实现了液晶显示器的高质量图像显示。
随着技术的不断进步，背光驱动原理也在不断演进，为液晶显示器的发展提供了强大的支持。
led背光驱动芯片
led背光驱动芯片LED背光驱动芯片是一种用于控制LED背光的芯片，它通过控制和驱动LED灯珠的工作，使得背光显示屏幕能够发出不同颜色和亮度的光线。
随着液晶显示技术的飞速发展，LED 背光驱动芯片的需求量也日益增长，因此在市场上涌现出了众多不同种类的LED背光驱动芯片。
LED背光驱动芯片的工作原理是利用开关电源来控制每个LED灯珠的亮度和颜色。
在LED背光驱动芯片内部的控制电路中，通过对输入信号和电流进行调节，控制LED灯珠的亮度和颜色。
同时，它还能够实现调光、灯带扫描和自动校准等功能，以适应不同场景的需求。
LED背光驱动芯片的特点主要有以下几点：1.高效能：LED背光驱动芯片采用高效率开关电源，能够将电源能量有效转化为LED灯珠的光能，提高能源利用率，减少能源消耗。
2.稳定性：LED背光驱动芯片能够实现稳定的驱动电流和电压输出，保证LED灯珠的工作稳定，延长LED背光模组的使用寿命。
3.调光功能：LED背光驱动芯片能够实现对LED灯珠的亮度进行调节，满足不同显示环境的需求。
4.多通道控制：LED背光驱动芯片可以同时控制多个LED灯珠，实现多种颜色的组合和变换，提高显示效果。
5.节能环保：LED背光驱动芯片通过提高能源转化效率和减少能源消耗，实现节能减排的目标。
LED背光驱动芯片的应用范围非常广泛，主要应用于液晶显示器、广告牌、室内照明和汽车照明等领域。
它不仅能够提高显示屏的画质和亮度，还能够降低能源消耗和环境污染。
随着技术的不断发展和创新，LED背光驱动芯片也在不断改进和升级。
目前，一些新型LED背光驱动芯片具有更高的功率密度、更高的稳定性和更低的工作温度，能够适应更高要求的使用环境。
总之，LED背光驱动芯片是一种非常重要的元件，它在液晶显示领域发挥着重要的作用。
随着技术的进步和应用需求的不断增加，LED背光驱动芯片将会继续发展和创新，为我们带来更加出色的显示效果和节能环保的使用体验。
背光驱动原理
背光驱动原理
背光驱动原理是指控制液晶显示器的背光模块亮度和色彩的技术。
液晶显示器的背光模块通常由冷阴极灯（CCFL）或LED 组成。
背光驱动原理主要有两种：直接驱动和间接驱动。
直接驱动是指将背光与液晶显示器的像素点一一对应，每个像素点都有背光模块提供背光。
这种驱动方式在较小尺寸的液晶显示器上应用较多，它需要大量电源和控制电路，成本较高。
间接驱动则是将整个背光区域分为若干个区块，每个区块由多个像素点共享一个背光模块。
这种方式能够提高背光的亮度和均匀性，并降低成本。
其中最常用的背光模块是LED，它具有低功耗、亮度高、寿命长等优点。
在液晶显示器中，背光驱动电路会根据输入信号的强弱控制电流大小，从而调整背光的亮度。
这一过程通过PWM（脉冲宽度调制）技术实现，即在一个固定的周期内，通过改变脉冲的宽度来控制电流的大小。
背光的色彩也可以通过背光驱动电路进行控制。
一般来说，使用RGB LED组成的背光模块可以通过PWM调整每个颜色通道的亮度，从而实现不同的颜色显示。
总的来说，背光驱动原理是通过电源和控制电路控制背光模块
的亮度和色彩，使液晶显示器能够正常显示图像。
不同的驱动方式和技术可以根据不同应用需求选择。
led驱动工作原理
led驱动工作原理
LED驱动器的工作原理是将输入电源的直流电压转换为恰当
的电流和电压，以供给LED灯的工作。
大多数LED驱动器采
用开关稳压电源，主要包括开关电源的输入滤波、整流、功率因数校正、功率转换、输出调节和保护等部分。
1. 输入滤波：将来自电网的交流电通过滤波电路进行滤波处理，去除掉电网中的谐波和杂波等干扰。
2. 整流：使用整流电路将交流电转换为直流电，常见的整流电路有整流桥等。
3. 功率因数校正：由于LED驱动器可能引入谐波等电网污染，需要进行功率因数校正，使输入电流和电压的相位基本一致，降低对电网的干扰。
4. 功率转换：采用开关电源原理，通过将直流电源高频开关开关频率，将输入电压转换为恰当的电流和电压输出。
常见的拓扑结构有单端串联、反激、降压或升压等。
5. 输出调节：根据LED灯的工作电压和电流要求，对输出电
压进行调节，以满足LED灯的亮度和稳定性要求。
6. 保护：LED驱动器通常还包括多种保护功能，如过载保护、过压保护、过温保护和短路保护等，以确保驱动器的安全可靠性。
总体来说，LED驱动器将输入的交流电转换为适当的直流电流和电压，以满足LED灯的工作要求，并通过功率因数校正和保护功能确保驱动器的稳定性和可靠性。
笔记嫩LED背光灯驱动原理(中文)
笔记本LED背光灯驱动原理以12英寸LED屏为例。
原理适用所有笔记本LED 背光灯电路分析。
1）电路图芯片型号PM6600。
2）芯片信号功能PIN1 COMP 脉冲发生器频率补偿PIN2 RILIM 输出电流检测及限制所有6排LED灯的工作电流PIN3 BILIM 启动电流限制PIN4 FSW 脉冲发生器频率设定（范围200K-1M），通常定为600KHzPIN5 MODE 电流发生器管理，主要有过流，过压和过热保护PIN6 A VCC 5V供电并通过RC滤波连接到LDO5PIN7 LDO5 和A VCC一起为内部MOSFET 提供工作条件, 通常为5V。
PIN8 VIN 主供电输入端，一般5V或12VPIN9 SLOPE 补偿电路用来避免输出杂波干扰所造成的闪光PIN10 SGND 信号地PIN11 ROW1---PIN16 ROW6 6排LED灯回路连接端，每排电流最大32mA PIN17 PGND 程序地PIN18 OVSEL 过压检测，避免过压PIN19 LX 内部MOSFET的漏极端，输出30-40V，PIN20 DIM 亮度调节PIN21 EN 开关信号通常1.6V开启，低于0.8V 关闭PIN22 FALU 出错检测控制LX 断开PIN23 SYNC 同步信号，用于大屏幕多个芯片同步工作PIN24 SS 背光灯软启动控制，起始亮灯柔和。
通常由5V 下降到0.8V 3）芯片工作范围参考（原文）4）芯片逻辑图及功能简述主要逻辑功能：## Current Generator X6：PWM可调电流脉冲发生器，控制LED灯稳定工作## Min V oltage sector:电压采样送到COMP端，用于发生器补偿## Boost control logic: 脉宽调制发生器（启动单元），通过MOSFET输出，通过LED回到PWM电流可调脉宽发生器形成工作回路。
## Control logic: 功能控制单元，包括，背光灯开关，亮度调节等控制信号输入，保护模式选择（程序化），故障控制等。
液晶显示屏背光灯及高压驱动电路原理与故障维修
液晶显示屏背光灯及高压驱动电路原理与故障维修背光灯有多种类型，包括冷阴极荧光灯（CCFL）和LED背光灯。
CCFL背光灯通常使用高压交流电驱动，而LED背光灯通常使用低压直流电驱动。
CCFL背光灯由一个或多个冷阴极荧光灯管组成，每个灯管包含一个或多个气体填充的玻璃管，内部涂有荧光粉。
高压驱动电路将交流电转换为高频高压输出，并通过电极将电流传导到荧光灯管。
当电流通过荧光灯管时，气体被激发并产生紫外线，荧光粉则将紫外线转换为可见光，从而提供背景照明。
LED背光灯由多个发光二极管（LED）组成，通常分为边光源和全阵列光源两种。
边光源是将LED安装在液晶显示屏的边缘并通过导光板分散光线，而全阵列光源是将LED直接安装在背板上以提供均匀的背光。
LED背光灯通常使用恒流驱动电路，为LED提供稳定的电流以确保均匀的亮度。
1.背光灯管烧坏：如果CCFL背光灯管损坏，通常需要更换新的灯管。
而LED背光灯管一般寿命较长，一旦烧坏，则需要更换整个背光模组。
2.驱动电路故障：驱动电路可能会出现电容故障、保险丝烧断等问题。
这种情况下，需要检查并更换损坏的元件。
3.驱动电路控制芯片故障：控制芯片（例如逆变器驱动芯片）的故障可能导致背光灯无法正常开关。
这种情况下，需要检查并更换故障的芯片。
4.光源均匀性问题：如果LED背光灯的亮度不均匀，可能是导光板损坏或LED发光不一致所导致。
维修方法包括重新安装导光板或调整LED的位置。
5.供电问题：背光灯的供电电源可能存在问题，例如电源电压稳定性不好或电源线损坏等。
这种情况下，需要检查电源电压和线路连接，并进行必要的修复或更换。
总之，液晶显示屏背光灯及高压驱动电路的故障维修需要具备一定的电子维修知识和技能。
由于涉及到高压电路和精密器件，建议遇到故障时请寻求专业的技术人员来进行维修或更换。
手机背光驱动的原理与应用
手机背光驱动的原理与应用1. 背光驱动技术的发展•背光驱动技术是指为手持设备提供背光照明的技术，主要包括：电阻分压驱动、电流源驱动、PWM调光技术等。
•随着手机屏幕尺寸的增大和分辨率的提高，背光驱动技术变得越来越重要。
•背光驱动技术的发展可以提高手机屏幕的亮度、对比度和色彩还原度，使用户在户外环境下更清晰地显示屏幕内容。
2. 手机背光驱动的原理手机背光驱动的原理是通过电源将电能转化为光能，实现对手机屏幕的背光照明。
具体来说，手机背光驱动的原理包括以下几个方面：2.1 背光模块•背光模块由LED灯珠和驱动电路组成，常见的背光模块有直下式组织结构和边框式组织结构。
•直下式组织结构中，LED灯珠位于手机屏幕的正下方，通过反射透过LCD显示器后照射到用户眼中。
•边框式组织结构中，LED灯珠位于手机屏幕的边框处，通过灯光导光板等方式照射到LCD显示器。
2.2 驱动电路•驱动电路是手机背光驱动的核心部分，它负责对LED灯珠进行电流控制，从而控制背光的亮度。
•常用的驱动电路有电阻分压驱动、电流源驱动和PWM调光驱动。
•电阻分压驱动是最简单的方法，通过电阻分压来控制电流，从而控制背光的亮度。
但是效率低下，无法实现精细调光。
•电流源驱动是较为常用的方法，它通过驱动电路提供恒定的电流给LED灯珠，从而实现背光的亮度控制。
但是成本较高。
•PWM调光驱动是目前主流的方法，它通过调节PWM信号的占空比来调节LED灯珠的亮度。
具有高效、精确的特点。
3. 手机背光驱动的应用手机背光驱动技术在手机屏幕亮度调节、节能和视觉体验等方面都有重要应用。
3.1 手机屏幕亮度调节•背光驱动技术可以根据环境亮度和用户设置来调节手机屏幕的亮度。
在弱光环境下，可以增加背光亮度，使用户更清晰地看到屏幕内容；在强光环境下，可以降低背光亮度，减少眩光。
•通过背光驱动技术可以实现自动亮度调节，让用户在不同光照条件下获得更好的视觉体验。
3.2 手机屏幕节能•背光驱动技术可以根据显示内容的亮度需求和显示时间的长度，调节背光的亮度和启动时间，减少手机的功耗。
背光驱动控制方法与系统的设计原理解析
背光驱动控制方法与系统的设计原理解析背景介绍：背光驱动控制方法与系统的设计原理是一项在电子设备中极为重要的技术。
无论是液晶显示器、电视机还是手机屏幕，背光驱动控制系统都起着至关重要的作用。
本文将对背光驱动控制方法与系统的设计原理进行深入分析和解析。
一、LED背光驱动控制方法1.1 直接驱动方法：直接驱动方法是指通过直接对LED光源进行电流或电压调节来控制背光亮度的方法。
这种方法具有简单、成本低、效果好等优点。
然而，直接驱动方法在节能方面存在一些问题，因为在特定亮度下，背光的电流仍将保持不变，浪费了大量能源。
1.2 PWM调光方法：脉宽调制（PWM）是一种通过改变LED驱动电路的工作时间与停歇时间的比例来控制背光亮度的方法。
PWM调光方法可以在保持较高亮度的情况下实现节能，对于追求高亮度和低功耗的场景非常适用。
1.3 矩阵驱动方法：矩阵驱动方法是指将LED背光分为多个区域进行控制的方法。
这种方法可以根据图像的不同区域分别调整背光亮度，以提高显示质量和节能效果。
然而，矩阵驱动方法的设计和实现较为复杂，需要考虑到各个区域之间的联动和整体亮度的平衡问题。
二、背光驱动控制系统的设计原理2.1 调光电路设计原理：调光电路是背光驱动控制系统中的核心部分，其设计原理主要包括以下几个方面：1）理解光源特性：不同类型的LED光源具有不同的调光特性，如调光曲线、响应速度等，设计者需要深入了解光源的特性，以便选择合适的调光方案。
2）选择合适的驱动电流：驱动LED背光所需的电流直接影响亮度的调节范围和准确性。
在设计调光电路时，需要根据具体应用场景和LED光源的特性选择合适的驱动电流。
3）采用PWM调光技术：PWM调光技术通过调整脉冲信号的占空比来控制亮度，具有调节范围广、响应速度快等优点。
在背光驱动系统中，广泛采用PWM调光技术来实现精确的亮度控制。
2.2 系统保护设计原理：背光驱动控制系统在实际应用中需要考虑各种保护措施，以确保系统的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED背光驱动电路原理分析-杨在鲁
该部分电路主要由集成块IC8101(LD7400)组成，见下图。
LD7400是通嘉公司生产的异步电流模式升压控制器，可以在10.5V～28V电压范围工作。
该器件具有斜率补偿、输入电压欠压锁定、输出电压短路保护、可编程振荡器频率、热关断保护等功能。
1．背光开关控制电路
背光开关控制电路较为简单，主要由主板发出的开关控制信号ON/OFF和Q8302、IC8101(LD7400)的③脚构成。
二次开机后，背光开关控制信号ON/OFF由低电平变为高电平，经CN9903的13脚送入到二合一电源板。
该信号经R8304和R8305分压后，加到Q8302的控制极，Q8302饱和导通，相当于把R83 06-端接地，IC8101内电路检测到这一信号后，使IC8101进入正常工作模式。
2．升压电路
本机采用自举升压电路结构把+36V电压升高到78V电压，为LED背光灯供电。
它的好处是：当功率转换电路未工作或功率管短路时，输出的电压低，不会使LED过流而损坏，同时可以避免开机瞬间冲击电流对LED的影响。
二次开机后，+12V电压直接加到LD7400的⑧脚，LD7400启动工作。
当开关控制信号ON/OFF变为高电平使Q8302饱和导通时，LD7400内部控制电路检测到这一情况，从⑦脚输出PWM脉冲。
当⑦脚输出高电平时，该信号经R8104和R8105加到Q8101的栅极，Q8101饱和导通。
+36V电压经L8101、Q8 101和R8107到地，电感L8101储能，感应电动势为上正下负。
当⑦脚为低电平时Q8101截止，Q8101的栅极电荷经D8101、R8104回到LD7400的⑦脚内部。
流过L8101两端的电流被截断，L8101感应的电动势变为上负下正。
此时，L8101感应的电动势叠加上+36V的输入电压，形威78V电压作为LED背光灯的驱动电压。
3．电流稳压电路
因LED对电流要求严格，因此本电源稳压取样采取电流取样模式，从电流检测电阻R8201、R8202、R8203、R8204、R8205、R8213上取得经LED灯管的电流大小信号送入IC的FB脚，调整驱动脉冲占空比实现LED驱动电流控制。
LED-SOURCE电压产生后，从接LED灯串的插座CN8901的12脚和①脚接入，送往LED灯条，LED 灯条的另一端经CN8901的⑩脚和③脚（LED-1）与背光灯驱动电路中Q8203的漏极相接。
R8201—R820 5、R8213为电流检测电阻，R8211、R8208/R8214、IC8201为基准电压形成电路，12V经基准电压形成电路将FB点电压抬升到2.5V左右，完成该信号与IC8101的①脚内部电路匹配（①脚输入电压要求在2. 5V左右，内部电路才能正常工作）。
当某种原因造成流过LED灯条的电流过大时，流过电流检测电阻两端的电流增大，电流检测电阻R82 01等电阻两端的电压升高，使FB电压升高，经lC内部逻辑处理电路控制后，⑦脚输出的PWM脉冲占空比就会减小，使Q8101导通时间缩短，L8101储能时间下降，LED-SOURCE电压降低，使流过LED灯条的电流减小。
当某种原因造成LED背光板的电流过小时，稳压过程与上述过程相反。
4．调光控制
由于LED发光二极管的发光亮度对电流变化很敏感，微小的电流变化都会造成LED的亮度变化，再加上LED发光二极管允许流过的电流大小有限，稍微低一点或高一点就会造成LED发出的光线颜色改变，因此，很难用调节电流的方法来调节LED发光亮度。
所以，LED发光二极管一般都采用PWM脉冲调光的方式来调节亮度。
本电源使用的是PWM调光，即利用人眼的视觉特点，通过单位时间内，LED亮灭时间的比例，来达到调整LED亮度的目的。
本电源的调光控制分两部分完成，一路控制IC8101，使IC8101的⑦脚无脉冲输出；另一路控制Q8203，使LED背光板电流通路瞬间断开。
主板送来的背光亮度控制信号DIM从CN9903的⑩脚输入，一路经R8103和R8102分压后，加到IC 8101的⑤脚。
当DIM信号为高电平时，送入⑤脚的信号也为高电平（大于2V），IC8101内部电路正常工作，⑦脚输出正常的驱动信号，LED背光灯正常点亮；当DIM信号为低电平时，送入⑤脚的信号也为低电平（小于1V），内部控制电路使⑦脚输出低电平，Q8101截止。
另一路直接送入Q8202的基极。
当DIM信号为高电平时，Q8202饱和导通，Q8201导通，Q8203的栅极为高电平饱和导通，LED背光板有电流流过而发光；当DIM信号为低电平时，Q8202截止，Q8201因基极为高电平而截止，从而使Q8203的栅极无电压，Q8203也截止。
LED中无电流通路不发光。
由于D IM信号的频率是在100Hz—800Hz之间，远高于人眼的视觉暂停的界限，所以人眼看不见背光闪烁。
5．保护电路
保护电路主要由过压保护电路、LED背光开路保护电路、过流保护电路及过热保护电路组成。
(1)过热保护
过热保护电路主要是限制集成电路总功率耗散。
当集成电路内部温度达到150℃时，集成电路内部保护电路动作，关闭⑦脚PWM信号输出。
(2)过压保护电路/LED背光开路保护电路
在LED背光板负载开路或者输出电压过高时，必须使芯片进入保护状态，从而使芯片停止工作。
当负载开路时会导致FB上的反馈电压一直为低电平，LD7400则会一直工作在最大占空比状态，同时由于电感L8101没有退磁通路，输出电压LED-SOURCE会越来越高。
最终结果是损坏LED驱动电源。
因此，本电源加有过压保护电路/LED背光开路保护电路，它主要由可控硅Q8301及外围电路构成。
当负载开路或LED-SOURCE电压异常升高时，该电压使稳压管ZD8301导通，ZD8301导通后，Q8301导通，主板送入的背光开关控制信号ON/OFF信号被Q8301短接到地，Q8302截止，R8306从电路中断开，IC8101内部控制电路检测到这一信息后，关闭⑦脚的PWM脉冲信号输出。
(3)过流保护
IC8101的④脚内置有过流比较器。
当LED -SOURCE的负载过重或其他原因造成流过Q8101的电流增大时，流过R8107两端的电流也跟着升高，R8107两端的电压升高，该信号经R8109加到IC8101的④脚（内部OCP比较器的正端）。
当电压达到()．5V时，OCP比较器翻转，过流保护电路动作，关闭⑦脚的P WM脉冲信号输出。
