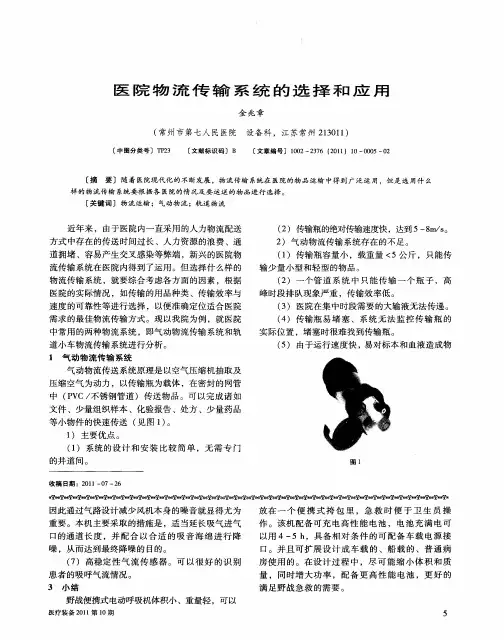

医院物流传输系统的选择和应用

1、气动物流
小型物流
2、轨道物流
中型物流
3、箱式物流
中型物流
4、AGV(自动导引车）物流 大型物流
© 2016 BAIX
目录
第一章：气动物流简介 第二章：轨道物流简介 第三章：气动物流与轨道物流优缺点对比 第四章：医院如何选择物流传输系统 第五章：医院物流系统建设注意事项
© 2016 BAIX
第一章、气动物流简介
© 2016 BAIX
第二章、轨道物流简介——组成
控制系统
防火窗
轨道物流的大脑，实时监控系统
UPS电源独立不间断供电，符合消防要求
© 2016 BAIX
第二章、轨道物流简介——组成
空车存放站 主要用于集中存放空车
轨道 智能小车的行车路径
© 2016 BAIX
第二章、轨道物流简介——组成
工作站 接收和发送物品
诊断书 检查报告 营养配餐单
会计账目 票据、现金 行政文件等
© 2016 BAIX
第一章、气动物流简介——可传输的物品
可传输的物品：主要对医院中的小型物品进行快速、准确的传送。 物品类
敷料 无菌器材 医用消耗品
标本 药品 组织切片
血液制品 注射液 血液等
© 2016 BAIX
主要部门 静配中心 药房 检验科 病理科 血库 住院部 急诊科 手术室 中心供应室
传输的物品 静脉输液 各种药物 检验样本 病理样本 血液制品 治疗包、输液、药品、一次性无菌物品、样本等 治疗包、输液、药品、一次性无菌物品 手术包、治疗包 、输液、药品、一次性无菌物品、样本等 手术包，治疗包，一次性无菌物品
350×Φ120mm(5L)
© 2016 BAIX
第三章、气动物流与轨道物流优缺点对比
轨道物流
气动物流
传 输 速 度
一般0.6米/秒、最快1.2米/秒
高速5-8米/秒，低速2-3米/秒
© 2016 BAIX
第三章、气动物流与轨道物流优缺点对比
轨道物流
气动物流
± 15分钟
单
次
传
输
平
均
时 间
± 3分钟
© 2016 BAIX
第二章、轨道物流简介——可传输物品
总wenku.baidu.com：重量小于30kg，可装入智能小车的物品，都可以传输 智能小车装载尺寸：
480Lmm×330Wmm×340Hmm
© 2016 BAIX
第三章、气动物流与轨道物流优缺点对比
气动物流
轨道物流
© 2016 BAIX
第三章、气动物流与轨道物流优缺点对比
换轨器 轨道切换
© 2016 BAIX
第二章、轨道物流简介——组成
智能小车 轨道物流传输的运载车
© 2016 BAIX
第二章、轨道物流简介——技术参数
适用于中小型物品的传输（重量小于30KG) 小车的载重：30KG 运载速度：一般0.6米/秒、最快1.2米/秒 供电：轨道直流供电24V
© 2016 BAIX
杀菌功能：智能小车内置紫外线灯管消毒，确保车内物品清洁，符合 医院的感控要求
防撞系统：智能小车配有防撞模块，遇障碍物能及时刹车，确保安全 智能小车配备液晶显示屏上，显示送货地点、时间等内容
内置紫外线灯管
液晶显示屏 防撞模块
© 2016 BAIX
第二章、轨道物流简介——可传输物品
可传输医院80%的医用物品
第二章、轨道物流简介——功能
称重系统：工作站设计称重功能，可以检测 智能小车重量，超重自动报警，避免过载导 致系统异常
内置水平仪，车内物品始终保持水平状态， 运行平稳，保证标本、血液等易碎品的安全
联锁装置：智能小车具有自动上锁功能，确 保运载过程全程上锁，到站方可解锁
© 2016 BAIX
第二章、轨道物流简介——功能
气动物流传输系统是以压缩空气为动力，借助机电技术和计 算机控制技术，通过网络管理和全程监控，将各科室通过管道连 为一体，在气流的推动下，实现医用物品传输。
© 2016 BAIX
第一章、气动物流简介——组成
1
2
3
控制系统
服务器电脑
4
传输路径
管道
5
输入输出
工作站
6
运载工具
传输瓶
动力系统
空压机
路径选择
换向器
轨道物流
气动物流
传 输 方 式
智能小车在轨道内运行
气体推动传输瓶在封闭管道内运行
© 2016 BAIX
第三章、气动物流与轨道物流优缺点对比
轨道物流
气动物流
≤ 30kg
传 输 重 量
≤ 5kg
© 2016 BAIX
第三章、气动物流与轨道物流优缺点对比
轨道物流
气动物流
装 载 体 积
480×330×340mm（50L)
© 2016 BAIX
第一章、气动物流简介——技术参数
可用于小型物品的传输（重量小于5KG) 适用作业环境温度：-30℃～+60℃ 24小时连续使用，365天不间断作业 传输方式：单管/双向传输 控制方式：计算机实时监控，自动化传输
© 2016 BAIX
第一章、气动物流简介——技术参数
医院物流传输系统的 选择和应用
© 2016 BAIX
前言
现阶段我国大部分医院物流的现状仍然是传统的“专职递送队伍 +手推车+多部电梯”，这样的物流方式有着明显的弊端，在发展趋势 上已不是现代化医院的内涵。
医院物流传输系统的主要功能是用于医院内部各种日常医用物品 的自动化快速传送，常用的医用物流传输系统有4种：
排队等候&优先发送
传输瓶发送遇忙可自 动排队等候，可设定 优先发送功能。
传输平稳
系统启动与停止采用缓冲 技术，可实现传输瓶无振 动、无颠簸、平稳接收。
© 2016 BAIX
第一章、气动物流简介——可传输的物品
可传输的物品：主要对医院中的小型物品进行快速、准确的传送。 文书档案类
病例 医生处方 单据
第一章、气动物流简介——可传输的物品
总结：重量小于5KG，可装入传输瓶的物品，都可以传输
传输瓶装载内径：120mm 传输瓶装载长度：350mm
© 2016 BAIX
第二章、轨道物流简介
轨道物流传输系统是将医院的各个 科室通过轨道连接起来，以轨道作为运 输路径，在计算机的控制下，通过运载 小车在科室间进行物品传递的系统。
传输最大重量：5千克 传输速度：高速为5-8米/秒、低速为2-3米/秒 （低速一般用于传输血液制品和玻璃制品等易碎物品） 最大传输距离：横向1800米、纵向120米
© 2016 BAIX
第一章、气动物流简介——功能
自动返回
智能传输瓶， 具备自动返回功能；
故障诊断
工作站、换向器、 控制器均装有嵌入 式故障诊断软件。
