接触网全参数激光测量仪

接触网全参数激光测量仪

第四代JQJ-Z型接触网全参数激光测量仪产品简介JQJ-Z型第四代接触网全参数激光测量仪是我公司JQJ系列视频激光测量仪的升级产品,是电气化铁道接触网作业一体化测量的首选产品。

测量仪采用全数字信号视频采集模块,工业级的摄像头直接将各测量位置成像在仪器的3.5英寸真彩色TFT液晶屏幕上,并在同一屏幕中同时显示图象和测量数据,避免了来回切换界面的繁琐操作,使得整个瞄准和测量过程更加方便迅速。

其采用徕佧原装工业级激光测距传感器,结合高精度角度传感仪,可以在白天、夜晚、刮风、有雾天对接触网的各项几何参数进行快速准确测量。

该测量仪能实现接触网基础数据的迅速精确测量、自动存储分析、实时传输共享,支持含3G或WiFi模块的平板电脑、智能手机与系统进行无缝连接,实现远距离存储及分析功能。

产品应用该仪器可实现包括接触网导高、拉出值、侧面限界、轨距、超高等十几项常规参数的测量,线岔、锚段关节等复杂项目等只需简单一键式测量均可自动计算并显示需要的结果。

仪器独创一分钟现场自检、现场校验功能,并具有简洁的人机界面、一键式测量、影像及数据同屏显示、数据查看等实用功能。

仪器广泛应用于国铁普速、客专高铁、城轨地铁等电气化接触网线路,至今已为多家铁路单位的电气化铁道建设维护提供了有力的支持,同时该产品也是第三届全国铁道行业职业技能竞技比赛用测量仪。

功能特点◆ 3.5英寸真彩色液晶屏幕、图像清晰,瞄准十字激光点可选,快速精确◆基于高端相机原理的新型底座:全不锈钢材质,单手45度旋转安装一步到位,自动清除电极氧化层,确保机械和电气部件连接可靠◆夜间背光按键设计可选,夜间操作方便◆无死角测量,角度范围达到-120度到+120度◆内置电池,两块3600mAh大容量锂电池,可连续工作8小时以上◆全中文操作界面、高精度数据测量,精度完全满足高速铁路检测需要◆面板可抬升收纳,多角度抬升适应不同测量习惯,不工作时收起缩小占用空间◆SD卡或掌上电脑(增配)实时接收保存数据、掌上电脑语音报数,数据存储方便◆一体化测量,接触网常规参数全测量:白天、夜晚、刮风、有雾天,区间、站场、隧道接触网参数均能准确测量根据用户需求,提供软件升级支持和功能的不断拓展技术认证该仪器通过了铁道部铁路专用计量器具新产品技术认证(TJR030110-01-0097) 该仪器获得国家科技部创新基金奖励并取得证书软件界面测量项目及精度硬件参数产品应用产品图片。

高速铁路接触网工区主要机具设备表

高速铁路接触网工区主要机具设备表

3
6—16
接触线断线快速抢修装置
9.18.10

2
6—17
供电电缆快速抢修装置
9.17.10

1
6—18
硬点处理套装
9.03.10

2
6—19
无损卡线器装置
CCT-150

6
6—20
高铁终锚、斜拉线专用压接装置
9.04.10

4
6—21
扭力扳手校验仪
682/400

1
6—22
线索张力测试仪
TZ.CEML
8
16
光学检测仪器

1
17
柴油发电机组
10KW

1
18
附盐密度检测仪

1
19
轴温检测仪

1
20
氧化锌避雷器在线监测仪

1
21
绝缘子冲洗设备

1
22
豪特拉斯计

2
高速铁路接触网工区主要机具设备表
序号
设备名称及规格
规格、参数
单位
数量
1
接触网作业车
120km/h(暂定)、四轴,带检测装置

1
2
高空作业车
120km/h、四轴

1
3
电力工程抢修车
乘坐12人,带自救装置

1
4
红外热成像仪

1
5
导线磨耗带电遥测仪
精度0.005mm、分辨率:0.001mm、带PDA、蓝牙无线传输、非接触测量

2
6—9
充电式螺帽切除器

接触网仪器仪表

接触网仪器仪表

接触网仪器和工具接触网仪表是主要有兆欧表、接地电阻测试仪、激光测量仪、游标卡尺等,主要用来测量电阻、导高、拉出值等接触网参数;经常使用的工具有扭(力)矩扳手、手扳葫芦等,主要用来紧固接触网零部件和在抢修过程中对两端的线索进行紧固;具有结构简单、稳定可靠和维修方便等一系列优点,经常用于接触网线路测量和断线抢修中。

名称:兆欧表作用:又名摇表,是专供用来检测电气设备、供电线路的绝缘电阻的一种便携式仪表。

(一)兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。

所以测量额定电压在500v以下的设备或线路的绝缘电阻时,可选用500V或1000V兆欧表;测量额定电压在500v以上设备或线路的绝缘电阻时,应选用1000~2500V兆欧表;测量绝缘子时,应选用5000V兆欧表。

一般情况下,测量低压电气设备绝缘电阻时可选用0~200MΩ欧表。

(二)使用及操作方法兆欧表有三个接线柱,上端两个较大的接线柱上分别标有“接地”(E)和“线路”方较小的一个接线柱上标有“保护环”(或“屏蔽”)(G)。

(1)线路对地的绝缘电阻:将兆欧表的“接地”接线柱(即E接线柱)可靠地接地(一般接到某一接地体上),接线柱(即L一接线柱)接到被测线路上。

连接好后,顺时针摇动,转速逐渐加快,保持在约120r/min后匀速摇动,当转速稳定,表的指针也稳定后,指的数值即为被测物的绝缘电阻值。

实际使用中,E、L两个接线柱也可以任意连接,即E可以与接被测物相连接,L可以与地体连接(即接地),但G接线柱决不能接错。

(2)测量电动机的绝缘电阻将兆欧表E接线柱接机壳(即接地),L接线柱接到电动机某一相的绕组上,测出的绝缘电阻值就是某一相的对地绝缘电阻值。

(3)测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱E与电缆外壳相连接,接线柱L与线芯连接,同时将接线柱G与电缆壳、芯之间的绝缘层相连接。

(三)使用注意事项(1)使用前应作开路和短路试验。

FTJC-1接触网几何参数测量仪

FTJC-1接触网几何参数测量仪

FTJC-1接触网几何参数测量仪产品概述与功能FTJC-1接触网几何参数测量仪是电气化铁路接触网几何参数测量的专用仪器。

本仪器系采用红光半导体激光器和相位脉冲技术,可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距和红线等参数进行快速测量。

产品特点应用工业级TFT液晶,构成了全新的视频瞄准系统,从根本上解决了传统仪器瞄准的难题,基于B/S架构的软件,实现真正网络化管理。

仪器具有现场数据处理功能,也可方便组合含GPRS与GPS模块的PDA(或者笔记本电脑)实现大规模数据详细分析、实时数据网络传输、部门间即使通讯等功能。

产品执行标准:TB/T3235-2010铁路专用几何计量器具通用技术条件;TB/T3227-2010接触网几何参数测量仪。

主要技术参数:1、轨距:范围1410mm~1470mm,精度±0.5mm;2、水平(超高):范围±200mm,精度±0.5mm;3、导高:范围3000~15000mm,精度±3mm;4、拉出值:范围±3000mm,精度±4mm;5、线岔中心:精度±3mm;6、500mm处高差:精度±4mm;7、红线:精度±4mm;8、侧面限界:精度±4mm;9、承力索与接触线高差:精度±4mm;10、跨铁道输电线与接触线的距离:精度±4mm;11、锚段关节:精度士4mm12、定位器坡度:1:n(n精确到0.1);13、自由测量:水平精度±4mm,垂直精度:±3mm;14、跨距测量:范围70000mm,精度±5mm;15、导高 1 :范围: 3000-15000mm 精度:±3mm;16、拉出值1 :范围:±3000mm,精度:±4mm;17、导高: 2 :范围: 3000-15000mm 精度:±3mm;18、拉出值2 :范围:±3000mm,精度:±4mm;19、高差:精度 :±4mm;20、导高 1 :范围: 3000-15000mm 精度:±3mm;21、拉出值1 :范围:±3000mm,精度:±4mm;22、定位器坡度:1:1(n精确到0.1);23、导高: 2 :范围: 3000-15000mm 精度:±3mm;24、拉出值2 :范围:±3000mm,精度:±4mm;25、定位器坡度:2:1(n精确到0.1);26、导高 1 :范围: 3000-15000mm 精度:±3mm;27、拉出值1 :范围:±3000mm,精度:±4mm;28、导高: 2 :范围: 3000-15000mm 精度:±3mm;29、拉出值2 :范围:±3000mm,精度:±4mm;30、高差:精度 :±4mm。

接触网专用工具2

接触网专用工具2

钢轮同心度高,保 证校直效果
槽轮平整光滑,更 不易生锈,防止接
触线的伤害
人性化设计的 紧固手柄
使用力臂可以校直 接触网不同的方向
6.校直器的使用
优 点: 操作简单,只需将校直器
卡在弯曲的电车线上,调 节旋转手轮,来回拉动校
直器即可。 五轮直线加工精准,保障
校直效果。 校直轮固定臂重量轻,强
度高。
正常测量状态下,按下“定位器”键。
仪器提示“请测量第一点”,瞄准定位 器的近端即线夹点位置,按下“测 量”键。
仪器提示“请测量第二点”,瞄准定位 器的远端即定位环位置;按下“测 量”键。
按“确认”键,即可显示结果
8.测量仪
(8)、支柱跨距测量 将仪器放置在两支柱中间位置 (可以不用测量架),确保仪器 在两支柱的连线上,即仪器发出 的激光分别向左向右都能打在支 柱上;正常测量状态下,按下 “跨距”键。仪器提示“请测量 第一个支柱”,瞄准第一个支柱 后按“测量”键。仪器提示“请 测量第二个支柱”,旋转主机瞄 准第二个支柱后按“测量”键。 按“确认”键,即可显示结果
(3)、 500mm处高差测量 将仪器按“仪器放置标准”放置
于“500mm处”下方的任意 一对钢轨上。正常测量状态 下按下 “500mm”键,进入 500mm出高差测量模式。仪 器提示“请测量第一点”, 瞄准第一条接触线后按下“ 测量”键。仪器提示“请测 量第二点”,瞄准第二条接 触线,按下“测量”键,即 可显示结果
5.各种紧线器的使用
2.使用方法 接触线在紧固的同时进入导向槽。如图所示.为线夹的安 装提供操作空间.利用拧面器调整接触线线面后安装接触线 线夹. 紧固夹具的导向轮为接触线连接时,有效地保证了两
侧接触线对接面的一致,减少调整对接面的时间。

DJJ-8型数字化激光接触网检测仪使用说明

DJJ-8型数字化激光接触网检测仪使用说明

D D J J J J --型型数数字字化化激激光光接接触触网网检检测测仪仪使使用用说说明明导高拉出值测量1. 拉伸测量架,使两测脚紧靠钢轨内侧,旋紧紧固旋钮〔超高尺位于操作人员左侧〕2. 将主机固定轴插入测量架的滑块上,通过观察窗瞄准接触线投影,轻轻左右移动滑块和前后移动测量架,使接触线上的测量点投影与十字丝穿插点严格重合。

3. 拉出值读取:当接触线上的测量点与十字丝穿插点严格重合时,滑块的边缘与拉出值读数尺相交的读数〔读数较大的那一侧〕为拉出值4. 导高的测量:轻轻的按一下主机上的测量按钮,即可在主机液晶显示屏上读出导高。

5. 测量架构造本身保证了射出的激光束和钢轨面互相垂直,所以无论在直线还是在曲线上测量拉出值时都不需要调水平。

线岔中心的测量:1. 拉伸测量架,将测量架放在线岔处任一一对钢轨上.旋紧紧固旋钮〔超高尺位于操作人员左侧〕2. 轻轻移动滑块,使观察窗中的十字丝穿插点和线岔中心投影重合。

3. 线岔中心读数:通过读测量架侧面的红色刻度尺和另一内轨内侧交点就可以读出线岔的宽度;红色刻度尺和滑块交点的读数〔读数较小的那一侧〕加上40mm 就是线岔中心偏离某一内轨的距离.500mm 处水平测量:1. 测量架平放与线岔两钢轨面上。

注意:测量架不必拉开。

2. 轻轻移动滑块,分别测出两接触线投影与拉出值读数尺相交的数值,两数值之和为两接触线的水平距离,前后移动测量架,使水平距离约500mm 。

3. 先测某一接触线的导高,按一下“—〞号,再测另一接触线的导高,按一下“=〞,液晶显示数值即为500mm 处高差。

轨距的测量:1. 拉伸测量架,使测脚紧靠钢轨内侧,并旋紧紧固旋钮。

此时可从轨距辅助尺上读出轨距,数值为1400+轨距尺刚露出之读数。

2. 例:轨距尺读数为35mm ,轨距即为:1400+35=1435mm 。

外轨超高测量:1. 拉伸测量架,使测脚紧靠钢轨内侧,并旋紧紧固旋钮。

2. 竖直超高尺,旋动超高尺手轮,调整水平气泡居中,此时超高尺读数即为外轨超高数值。

高速铁路接触网运行维修规则

高速铁路接触网运行维修规则

高速铁路接触网运行维修规则第一章总则第一条接触网是电气化铁路重要的行车设备。

为保证高速电气化铁路接触网运行安全可靠,特制定本规则。

第二条从事接触网运行维修的相关单位要建立健全各项规章制度,切实贯彻本规则的规定。

本规则未作规定的,铁路局可根据需要自行规定,并报铁路总公司备案。

第三条接触网运行维修应坚持“预防为主、重检慎修"的方针,按照“定期检测、状态维修、寿命管理"的原则,遵循专业化、机械化、集约化维修方式,依靠铁路供电安全检测监测系统(6C系统)等手段,建立信息资源共享平台,实行“运行、检测、维修"分开和集中修组织模式,确保接触网运行品质和安全可靠性。

第四条本规则技术标准作为高速铁路接触网运行维修和质量验收依据。

第五条本规则适用于工频、单相、交流25kV,列车运行速度2kh及以上和2kh以下仅运行动车组的铁路接触网设备的运行维修。

第二章一般规定第六条接融网运行维修是通过对设备定期检测、分析诊断、质量评价和鉴定,并依据结果实施修理,恢复设备正常运行状态的循环管理过程。

主要包括运行、检测、维修等管理工作。

第七条供电段应设置接触网运行、检测、维修管理机构,配齐相关机具和材料,建立健全技术资料,实行维修成本预算管理,制定设备抢修预案及相关管理制度,不断提高接触网运行管理水平。

第八条接触网设备应充分利用铁路供电安全检测监测系统(6C系统)等手段,定期进行检测,开展即时、定期分析诊断,按照标准值、警示值、限界值界定设备状态,划分缺陷等级(两级缺陷),为设备维修提供依据。

铁路供电安全检测监测系统(6C系统)包括:弓网综合检测装置(IC)、接触网安全巡检装置(2C)、车载接触网运行状态检测装置(3C)、接触网悬挂状态检测监测装置(4c)、受电弓滑板监测装置(5C)和接触网及供电设备地面监测装置(6C)等。

第九条维修是指在接触网系统实际运行状态出现不允许的偏差或发生故障时,对接触网系统进行必要修复,恢复正常功能,以及通过精确检测、调整修理,恢复设备标准状态的过程。

TYJJ-2型接触网几何参数测量仪使用说明书-推荐下载

TYJJ-2型接触网几何参数测量仪使用说明书-推荐下载
3
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电通,力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置,机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2,荷试而下卷且高总可中体保资配障料置2试时32卷,3各调需类控要管试在路验最习;大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试,况卷要下安加与全强过,看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资;中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整,高核或中对者资定对料值某试,些卷审异弯核常扁与高度校中固对资定图料盒纸试位,卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置,地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中,案资要,料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气,设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术,技槽以来术、及避管系免架统不等启必多动要项方高方案中式;资,对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资,件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调,并试合且技理进术利行,用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活:。。在对对分于于线调差盒试动处过保,程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试,题技应,术采作是用为指金调发属试电隔人机板员一进,变行需压隔要器开在组处事在理前发;掌生同握内一图部线纸故槽资障内料时,、,强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试,卷卷线试切缆验除敷报从设告而完与采毕相用,关高要技中进术资行资料检料试查,卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

接触网工作中常用仪表使用方法

接触网工作中常用仪表使用方法

常用仪表、仪器使用方法1 目的指导常用仪表、仪器使用方法。

2 适用范围适用游标卡尺、干湿温度计、接地电阻测量仪、螺旋测微器的使用。

3 使用方法3.1游标卡尺游标卡尺1—主尺 2—副尺 3一外径卡脚 4内径卡脚 5一固定螺栓。

3.1.1 用游标卡尺的外径卡脚卡紧接触线。

3.1.2 读出游标卡尺的指示数据并记录。

3.1.2.1先看副尺零线在主尺上错过几个格,读出整数A。

如图(b),副尺在主尺上错过5个小格,即A=5mm。

3.1.2.2找出主尺上刻度线对准副尺上刻度线X(小数点后毫米值)。

图(b)主尺上刻度线对准副尺上刻度线为75,即X=0.75mm。

3.1.3 将整数A与小数X相加,得到测量尺寸N(即接触线截面剩余高度值),即N=A+X,如图(b)N=A+X=5+0.75=5.75mm。

3.1.4 根据N值查接触线磨耗换算表,即可得该处测量点接触线磨耗值。

3.2 干湿温度计3.2.1 将干湿温度计挂于被测环境,注意避开冷热、潮湿、干燥处所,以保证测定数据正确。

3.2.2 使用时储水壶内注入清水,将纱布浸入壶中,保持壶内始终有水并清洁。

3.2.3 读数时,视线垂直于表盘以避免读数误差。

3.2.4 读出湿度及干湿温度差值,然后查表盘背面的相对湿度表,即可得到空气相对湿度值。

3.3 接地电阻测量仪摇测接地电阻时要使用专用接地电阻测量仪,摇测某一接地极的接地电阻时,接线方式如图所示,具体操作过程如下:接地摇表摇测接线图3.3.1 沿被测接地极E′使电位探测针P′和电流探测针C′直线彼此相距20m插入地下,且电位探测针P′平插于接地极E和电流探测针C之间。

3.3.2 用专用导线将E′、P′和C′连于仪表相应的端纽。

3.3.3 将仪表放置水平位置,检查检流计的指针是否指于中心线上,否则可通过零位调整器进行调整。

3.3.4 当检流计指针接近平衡时,加快发电机摇把的转速使其达到120r/min以上,调整“测量刻度盘”使指针指于中心线上。

接触网使用的工具

接触网使用的工具

紧线器
作用:拉线紧线工具
2024/6/18
30
乌鲁木齐供电段职工教育科
羊角紧线器
作用: 拉线紧线工具(该紧线 器已被淘汰)
2024/6/18
31
乌鲁木齐供电段职工教育科
滑轮组
2024/6/18
作用:拉线紧线工具
32
乌鲁木齐供电段职工教育科
滑轮
作用:拉线紧线;吊装作业工具、备品、
材料使用
2024/6/18
41
乌鲁木齐供电段职工教育科
手锤
2024/6/18
作用:敲打物体使其移动或变形
42
乌鲁木齐供电段职工教育科
谢 谢!
接触网常用工具分册 乌鲁木齐供电段职工教育科
33
乌鲁木齐供电段职工教育科
连接类工具
2024/6/18
34
乌鲁木齐供电段职工教育科
断线钳
2024/6/18
作用:供电网线作业使用
35
乌鲁木齐供电段职工教育科
压线钳(机械、液压)
2024/6/18
作用:接线使用
36
乌鲁木齐供电段职工教育科
其他工具
2024/6/18
37
乌鲁木齐供电段职工教育科
25
乌鲁木齐供电段职工教育科
仪表类工具
2024/6/18
26
乌鲁木齐供电段职工教育科
兆欧表
作用:检查电力线路阻抗情况等
2024/6/18
27
乌鲁木齐供电段职工教育科
紧线类工具
2024/6/18
28
乌鲁木齐供电段职工教育科
手扳葫芦
作用: 拉线紧线工具
2024/6/18
29

接触网常用工具及仪器

接触网常用工具及仪器
吊索。
任务四 接触网常用工具及仪器 4.6 充电式吊弦压接钳
4.6.2 使用方法 4.6.3 使用注意事项 4.6.4 工具保养方法
任务四 接触网常用工具及仪器
4.7 红外热像仪
4.7.1 工具用途 可以对主导电回路进行非接触温度测量。
任务四 接触网常用工具及仪器 4.7 红外热像仪
4.7.2热像仪功能 4.7.3 使用注意事项 4.7.4 工具保养方法
工具用途:定位器坡度测量。 使用方法:将角度仪放置在定位器上,注意角度仪的长边与定位器 长边保持平行,不得歪斜,然后调整旋钮使水泡居中,记录定位器 角度。
4.8接触网作业车作业平台的认知与使用
4.8.2 接触网作业车平台的应急操作
任务四 接触网常用工具及仪器
4.9 卡线器
工具用途:用于接触线、承力索、坠砣补偿绳调整的抓紧。
任务四 接触网常用工具及仪器
4.9 卡线器
4.9.2 使用方法 4.9.3 使用注意事项 4.9.4 工具保养方法
任务四 接触网常用工具及仪器
4.10 合金链条紧线器
工具用途: 用于接触线、承力索、坠砣补偿绳调整的紧线 。
任务四 接触网常用工具及仪器
4.10 合金链条紧线器
4.10.2 使用方法 4.10.3 使用注意事项 4.10.4 工具保养方法
任务四 接触网常用工具及仪器
4.11 线性张力测试仪
工具用途:用于快速精确测定接触网的弹性吊索。
4.12.2 使用方法 4.12.3 使用注意事项
任务四 接触网常用工具及仪器
4.13 力矩扳手
工具用途:用于螺帽的紧固 。
任务四 接触网常用工具及仪器
4.13 力矩扳手
4.13.2 使用方法 4.13.3 使用注意事项 4.13.4 工具保养方法

接触网激光参数检测仪使用方法

接触网激光参数检测仪使用方法

DJJ-8型接触网激光参数检测仪使用方法1、准备工作(1)仪器放置标准将测量架放置于待测目标下方的轨道面上,拨动测量架右端的轨距手柄,使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。

保持测量架与轨道基本垂直。

将主机放置于测量架的定位盘上,并使旋紧旋钮处于旋紧状态。

(2)开机打开电源开关后,按下键盘上“启动”按钮,显示屏出现“请向右旋转主机”,根据提示用手轻轻旋转主机头(禁止快速旋转),直至显示屏上出现视频图像,即表示仪器进入正常测量状态,可以开始测量。

(3)瞄准仪器的显示屏中央有白色十字丝,通过前后挪动测量架和旋转主机头,使十字丝中心与待测目标完全重合。

瞄准时,可先用手转动主机头进行粗调,然后根据需要可旋转微调旋钮进行微调,直到对准目标。

在光线较弱的情况下也可以按“长光”键打开长光[注]用眼睛观察红色激光点辅助瞄准。

(4)、测量在正常测量状态下,瞄准目标后即可按下相应功能键进行测量,并显示测量结果。

如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。

2、参数测量(1)、标准模式:导高、拉出值、轨距、超高将仪器按“仪器放置标准”放置;正常测量状态下瞄准目标后,按下“测量”键,即可显示结果(示例如下):注:拉出值拉向仪器左侧为“+”,拉向右侧为“-”;以仪器右侧超高为“+”,右侧偏低为“-”。

(2)、红线标高、侧面限界测量将仪器按“仪器放置标准”放置;正常测量状态下瞄准支柱上的红线(没标注红线时瞄准目测近似点即可)。

按下 “红线”键,即可显示结果(示例如下):注:红线高于实际轨面为“+”。

(3)、 500mm 处高差测量将仪器按“仪器放置标准”放置于“500mm 处”下方的任意一对钢轨上。

正常测量状态下按下 “500mm ”键,进入500mm 出高差测量模式。

仪器提示“请测量第一点”,瞄准第一条接触线后按下“测量”键。

仪器提示“请测量第二点”,瞄准第二条接触线,按下“测量”键,即可显示结果(示例如下):如果显示屏显示的线距数值接近500mm 时按“确认”键完成测量。

高速铁路接触网运行维修规则培训试卷2(答案)

高速铁路接触网运行维修规则培训试卷2(答案)

《高速铁路接触网运行维修规则》培训试卷2(答案)11.供电段应设置接触网运行、检测、维修管理机构,配齐相关机具和材料,建立健全技术资料,实行维修成本预算管理,制定设备抢修预案及相关管理制度,不断提高接触网运行管理水平。

12.接触网设备应充分利用铁路供电安全检测监测系统(6C系统)等手段,定期进行检测,开展即时、定期分析诊断,按照标准值、警示值、限界值界定设备状态,划分缺陷等级(两级缺陷),为设备维修提供依据。

13.维修是指在接触网系统实际运行出现不允许的偏差或发生故障时,对接触网系统进行必要修复,恢复正常功能,以及通过精确检测、调整修理,恢复设备标准状态的过程。

14.接触网维修分为一级修(临时修)、二级修(综合修)、三级修(精测精修)三级修程。

15.达到或超过限界值的一级缺陷纳入一级修(临时修),由运行工区及时组织修理;16.达到或超过警示值且在限界值以内的二级缺陷纳入二级修(综合修),由维修工区按计划修理;17.达到一定条件的开展三级修(精测精修),恢复设备标准状态。

18.铁路局、供电段应定期组织接触网动态运行质量和设备整体技术状态质量鉴定,不断提高接触网运行管理水平。

19.接触网运行管理工作实行统一领导、分级管理的原则,充分发挥各级管理组织的作用。

20.供电车间管辖运营里程为200km左右,枢纽地区宜单独设置,有砟线路区段可适当缩短。

供电车间下设运行工区。

二、单选题(每小题2分,共30分)16.供电车间:负责日常运行管理和应急处置,组织接触网(A),跟踪验收维修质量。

A、一级修(临时修)B、二级修(综合修)C、三级修(精测精修)17.维修车间:负责接触网(B)工作,采用集中修方式组织实施。

A、一级修(临时修)B、二级修(综合修)C、三级修(精测精修)18.运行工区:负责接触网设备日常运行管理,主要是(A)、巡视检查、单项检查、非常规检查、施工配合和应急处置等,对二级修(综合修)结果进行质量验收。

高速铁路接触网运行维修规则

高速铁路接触网运行维修规则

第二十九条 运行接触网有变更者,应按以下规定逐 级报批: 〔一〕属以下情况之一者,由铁路局报总公司审批: 1.由于接触网变化而降低带电或停电通过超限货物列 车的高度和宽度; 2.变更接触网局界。 〔二〕属以下情况之一者,由供电段报铁路局审批: 1.变更悬挂类型; 2.变更接触线、承力索、附加导线材质和截面; 3.撤除或长期停用接触网; 4.变更绝缘水平; 5.变更接触网分段〔相〕位置和开关操作方式;
第四十二条 供电段技术主管部门和车间每月、 铁路局主管专业部门每季度应组织开展接触网 运行质量分析,并分别编制质量分析报告。 质量分析应根据接触网检测和运行过程中存在 问题,对接触网质量状态进展综合诊断,找出 设备在运行中出现的特殊性、普遍性问题及质 量状态变化规律,针对反映出的质量问题,制 定整治措施,纳入维修方案。质量分析报告主 要内容包括: 〔一〕检测、维修方案完成情况。 〔二〕检测、维修及设备运行中发现的具体问
第二章 一般规定
第六条 接触网运行维修是通过对设备定 期检测、分析诊断、质量评价和鉴定,并 依据结果实施修理,恢复设备正常运行状 态的循环管理过程。主要包括运行、检测、 维修等管理工作。
第七条 供电段应设置接触网运行、检测、 维修管理机构,配齐相关机具和材料,建
第九条 维修是指在接触网系统实际运行状态 出现不允许的偏差或发生故障时,对接触网系 统进展必要修复,恢复正常功能,以及通过准 确检测、调整修理,恢复设备标准状态的过程。 接触网维修分为一级修〔临时修〕、 二级修 〔综合修〕、 三级修〔精测精修〕 三级修程。
换算公里数量=∑〔设备பைடு நூலகம்量×换算系数〕。各设备及部件的换算系数为:
序号 设备及部件名称
1
正、站线接触网延展公里
2

铁路专用产品质量监督抽查检验实施细则(电气化铁路接触网零部件-整体吊弦)

铁路专用产品质量监督抽查检验实施细则(电气化铁路接触网零部件-整体吊弦)
第3 页
6.3.2 检验操作严格按本细则所依据的试验方法进行。对试验周期较长的检验项目,须保持对
设定值的控制,并注意观察试件安装状况,必要时及时调整。
6.3.3 检验过程中,发生停电或检验仪器设备故障等情况,导致测试条件不能满足要求的,待
故障排除后,应依据相关规定重新进行检测。
6.3.4 检验过程中遇有样品失效或检验仪器设备故障等情况致使检验无法进行时,应如实记录
0.0005%
Ni:0.0002%~45.00%
0.0002%
Cu:0.0004%~3.20%
0.0004%
Mo:0.0003%~5.00%
0.0003%
7 氮氢氧测定仪
N:0.05ppm-3.0%
0.5%
备注 - - - - -
铜质材料
钢质材料

第2 页
4.3 使用现场的检测仪器仪表及设备 使用现场的检测仪器仪表及设备前,应检查其是否处于正常的工作状态,是否具有计量检
13 振动试验
接触网振动试验场进行;振
TB/T2075.7-2010 无裂纹、变形、脱线、断 TB/T2074-2010
A
第 6.1.5 条
线等现象
第 5.8 条
动频率为 3~5Hz,振幅
振动试验机 -
±35mm
第8 页

不合
技术指标
检验项目 格类

别 执行标准及条款
标准要求
14 振动后滑动荷重 A
表 1 抽样数量及要求 抽样基数
12 套(含 2 套备用样品)
说明: 1、 备用样品封存于生产企业或用户; 2、 在用户抽样时,不作基数要求。
大于等于 50 套
备注 -
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

接触网仪器和工具接触网仪表是主要有兆欧表、接地电阻测试仪、激光测量仪、游标卡尺等,主要用来测量电阻、导高、拉出值等接触网参数;经常使用的工具有扭(力)矩扳手、手扳葫芦等,主要用来紧固接触网零部件和在抢修过程中对两端的线索进行紧固;具有结构简单、稳定可靠和维修方便等一系列优点,经常用于接触网线路测量和断线抢修中。

名称:兆欧表作用:又名摇表,是专供用来检测电气设备、供电线路的绝缘电阻的一种便携式仪表。

(一)兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。

所以测量额定电压在500v以下的设备或线路的绝缘电阻时,可选用500V或1000V兆欧表;测量额定电压在500v以上设备或线路的绝缘电阻时,应选用1000~2500V兆欧表;测量绝缘子时,应选用5000V兆欧表。

一般情况下,测量低压电气设备绝缘电阻时可选用0~200MΩ欧表。

(二)使用及操作方法兆欧表有三个接线柱,上端两个较大的接线柱上分别标有“接地”(E)和“线路”方较小的一个接线柱上标有“保护环”(或“屏蔽”)(G)。

(1)线路对地的绝缘电阻:将兆欧表的“接地”接线柱(即E接线柱)可靠地接地(一般接到某一接地体上),接线柱(即L一接线柱)接到被测线路上。

连接好后,顺时针摇动,转速逐渐加快,保持在约120r/min后匀速摇动,当转速稳定,表的指针也稳定后,指的数值即为被测物的绝缘电阻值。

实际使用中,E、L两个接线柱也可以任意连接,即E可以与接被测物相连接,L可以与地体连接(即接地),但G接线柱决不能接错。

(2)测量电动机的绝缘电阻将兆欧表E接线柱接机壳(即接地),L接线柱接到电动机某一相的绕组上,测出的绝缘电阻值就是某一相的对地绝缘电阻值。

(3)测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱E与电缆外壳相连接,接线柱L与线芯连接,同时将接线柱G与电缆壳、芯之间的绝缘层相连接。

(三)使用注意事项(1)使用前应作开路和短路试验。

使L、E两接线柱处在断开状态,摇动兆欧表,指针应指向“∞”位;将L和E两个接线柱短接,慢慢地转动,指针应指向在“0”位。

这两项都满足要求,说明兆欧表是好的。

(2)测量电气设备的绝缘电阻时,必须先切断电源,然后将设备进行放电,以保证人身安全和测量准确。

(3)兆欧表测量时应放在水平位置,并用力按住兆欧表,防止在摇动中晃动,摇动的转速为120r/min。

(4)引接线应采用多股软线,且要有良好的绝缘性能,两根引线切忌绞在一起,以免造成测量数据的不准确。

(5)测量完后应立即对被测物放电,在摇表的摇把未停止转动和被测物未放电前,不可用手去触及被测物的测量部分或拆除导线,以防触电。

名称:接地电阻测量仪作用:接地电阻测量仪是检验测量接地电阻的常用仪表,也是电气安全检查与接地工程竣工验收不可缺少的工具。

(一)组成及结构接地电阻测量仪随表附带接地探测棒两支、导线三根。

接线端钮:接地极(C2、P2)、电位极(Pl)、电流极(Cl)、用于连接相应的探测针。

调整旋钮:用于检流计指针调零。

倍率盘:显示测试倍率,×0.1、×1、×10。

测量标度盘:测试标度所测接地电阻阻值。

测量盘旋钮:用于测试中调节旋钮:使检流计指针指于中心线。

倍率盘旋钮:调节测试倍率。

发电机摇把:手摇发电,为地阻仪提供测试电源。

(二)使用及操作方法(1)沿被测接地导体(棒或板)距离依直线方式埋设辅助探棒。

(2)连接测试导线:用5 m导线连接E(P2)端子与接地极,电位极用20m导线接至P端子上,电流极用40 m接C端子上。

(3)将表放平,检查表针是否指“O”位,若不为零应调节到“0”位。

(4)调动倍率盘到某数位置,如×0.1,×1,×10。

(5)以120r/min转速摇动发电机,同时也转动测量盘使表针稳定在“0”位上不动为止。

此时测量盘指示的刻度读数乘以倍率读数即为被测电阻值:被测电阻值(Ω)=测量盘指数×倍率盘指数(6)当检流表的灵敏度过高时,可将P(电位极)地气棒插入土壤浅一些。

当检流表的灵敏度过低时,可在P棒和C棒周围浇上一点水,使土壤湿润。

但应注意,绝不能浇水:土壤湿度过大,这样会造成测量误差。

(三)使用注意事项:当有雷电的时候,或被测物带电时,禁止进行测量工作。

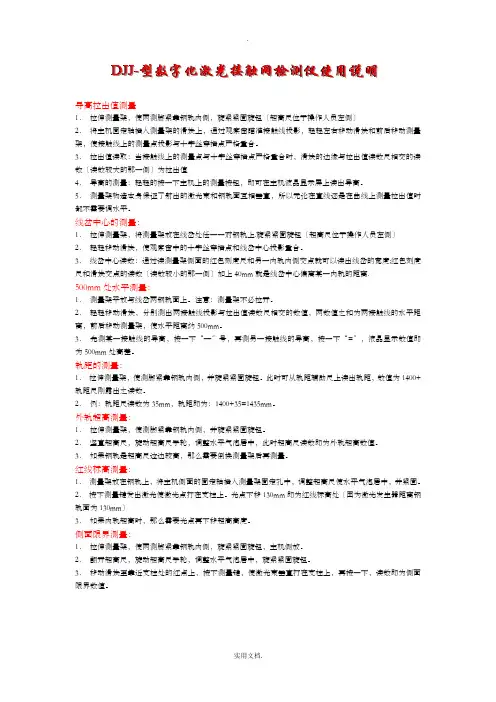

(其中选一张即可)名称:激光测量仪作用:可用来测量接触网导高、拉出值、轨距、超高、侧面限界、线岔中心投影、锚段关节抬高和间隙、轨面红线高度及红线确定、结构高度、跨网输电线高差、辅助测量受电弓动态包络参数等。

(一)组成及结构激光测量仪主要由主机部分和轨距尺部分组成。

整体由主机部分、刻度尺、轨距尺部分、活动侧脚、基准侧脚等组成;主机部分由提手、测量头、显示屏、调节旋钮、电池仓、开关等组成。

(二)使用及操作方法(1)仪器放置标准将测量架放置于待测目标下方的轨道面上,拨动测量架右端的轨距手柄,使测量架两端的司定测脚和活动测脚都紧靠钢轨内沿。

保持测量架与轨道基本垂直。

将主机放置于测量架的位盘上,并使旋紧旋钮处于旋紧状态。

(2)开机打开电源开关后,按下键盘上“开/关”按钮,直至显示屏上出现视频图像,即表示仪器进入正常测量状态,可以开始测量。

电源开关注:仪器不用时,请关闭电源开关,节省电能保护仪器。

(3)瞄准仪器的显示屏中央有白色十字丝,通过前后挪动测量架和旋转主机头,当十字丝中心与待测目标完全重合时,则表明已瞄准。

瞄准时,可先用手转动主机头进行粗调,然后根据需要可旋转微调旋钮进行微调,直到对准目标。

在光线较弱的情况下也可以按“长光”键打开长光,用眼睛观察红色激光点辅助瞄准。

注:长光,键盘上有一“长光”键,按下该键仪器就会发出一束红色激光,用于辅助瞄准。

在分布测量过程中该键也用于从数字界面到图像界面的切换。

激光发射口(4)测量在正常测量状态下,瞄准目标后即可按下相应功能键进行测量,并显示测量结果。

如果没有瞄准目标,则提示“进入盲区或未对准目标请重新测量”。

激光测量仪显示屏(三)使用注意事项:(1)使用前请先确认测量仪是否损坏;(2)不得对测量仪进行任何更换和更改;(3)不能在可能引起爆炸的环境中使用本测量仪;(4)不能将测量仪直接朝向太阳或其他明亮光源;(5)不能直视测量仪光源或直射他人;(6)测量仪在进行重要作业前,以及掉落或其他机械力作用后未进行检查,可能导致测量不准确;(7)出现电池电量低的提示后请更换电池或给电池充电,电池取出后将其放置在充电器上,接通220V、50HZ的交流电,建议充电时间为5—6小时,充电器的黄灯熄灭表示电池已经充满;(8)安装电池时注意电池极性,电池取出或放入后确认电池盒已关上。

名称:游标卡尺作用:游标卡尺是一种比较精密的量具,在测量中用得最多。

通常用来测量精度较高的工件,它测量工件的外直线尺寸、宽度和高度,有的还可用来测量槽的深度。

(一)组成及结构游标卡尺由测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。

(二)使用及操作方法(1)测量前,主尺与游标尺的o线是对齐的,测量时,游标尺相对主尺向右移动,若游标尺的第1格正好与主尺的第1格对齐,则工件的厚度为o.02mm。

同理,测量0.06mm或0.08mm厚度的工件时,应该是游标尺的第3格正好与主尺的第3格对齐或游标尺的第4格正好与主尺的第4格对齐。

(2)读数方法,可分三步:①根据游标尺零线以左的主尺上的最近刻度读出整毫米数;②根据游标尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数.③将上面整数和小数两部分加起来,即为总尺寸。

④测量内径尺寸时,应轻轻摆动,以便找出最大值。

⑤游标卡尺用完后,仔细擦净,抹上防护油,平放在合内。

以防生锈或弯曲。

(三)使用注意事项游标卡尺是比较精密的量具,使用时应注意如下事项:(1)使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

(2)测量工件时,卡脚测量面必须与工件的表面平行或垂直,不得歪斜。

且用力不能过大,以免卡脚变形或磨损,影响测量精度。

(3)读数时,视线要垂直于尺面,否则测量值不准确。

名称:扭(力)矩扳手作用:扭矩扳手(也叫力矩扳手),力矩就是力和力臂的乘积,在紧固螺栓螺母等螺纹紧要控制施加的力矩大小,以保证螺纹紧固且不至于因力矩过大破坏螺纹,所以用扭矩扳手。

力矩扳手仅限于接触网零部件紧固中使用。

(一)组成及结构主要由手柄和力矩头两部分组成。

(二)使用方法及操作步骤:使用前应检查力矩扳手上的箭头是否同施力方向一致,如果不一致需将扳手头旋转180度重新安装,在使用扳手之前先作“预加负荷”,勿使力矩扳手“过负载”。

(1)严禁自行拆卸扳手内各部件,以免破坏精度。

(2)使用中严禁强烈冲击,谨防高空坠落;力矩扳手报警后严禁继续施力。

(3)作业人员如发现异常问题及时汇报相关部门。

(4)预置式力矩扳手,使用完后,应把力矩值调至零位放置,以保持扳手精度,延长使用寿命。

预置式力矩扳手正确使用方法:1)设定力矩值①逆时针方向旋转锁紧,手柄松开调整轮。

②转动调整轮,使主标尺(在手柄上有一透明长方孔内)的示值与调整轮(圆周上所示数值,对准红刻线)示值,主副尺示值相加值和等于所需要设定的力矩值。

2)选择1/2的套筒搭配使用①通过调节紧、松转换钮来进行紧固或松卸螺母;②通过观察扭矩调节显示窗,确定预设扭矩值;③调节扭矩时,将扭矩调节键拔出,通过旋转扭矩调节键来设定扭矩,设定好扭矩后,将扭矩调节键按回到原位,即锁定预设扭矩值;④紧固作业时。

当扭矩达到预设扭矩值时,会发出“嘀嘀”响声;⑤力矩值设定之后,顺时针方向旋紧锁紧手柄,力矩值设置工作完毕。

3)将扳手方杆套入相应尺寸规格的套筒,进行力矩调。

①将套筒套入螺母或螺栓头上;②顺时针方向均匀施力;③当听到“嘀嘀”声或感到扳手有卸力感时,即已达到所设定的力矩值。

(三)使用时注意事项:(1)使用时永远是拉,而不是推。

(2)不使用磨损或破裂的套筒。

(3)紧松转换钮应拨到位。

名称:手扳葫芦作用:手扳葫芦是一种新型、高效、安全、耐用的起重机械产品,手扳葫芦用于线路施工中紧线、调整弧垂、拉线及其它起重工作。

(一)组成与结构手扳葫芦主要由链条、调节组、扳手等部分组成。

(二)使用方法及操作步骤1.向上:此时,摇动扳手,手扳葫芦会顺着链条向上移动,在这种情况下手扳葫芦可以承受载荷;;2.中位:此时,可以用手快速地拖动链条,在这种情况下不能承受载荷;3.向下:此时,摇动扳手,手扳葫芦会顺着链条向下移动,在这种情况下手扳葫芦可以承受载荷。

(三)使用时注意事项1.维护和检修应由熟悉手扳葫芦机构者进行,防止不懂本机性能原理者随意拆装;2.手扳葫芦经过清洗检查检修后,应进行空载和重载试验,确认工作正常,自动可靠才能交付作业人员使用。
