旋风分离器结构原理分析

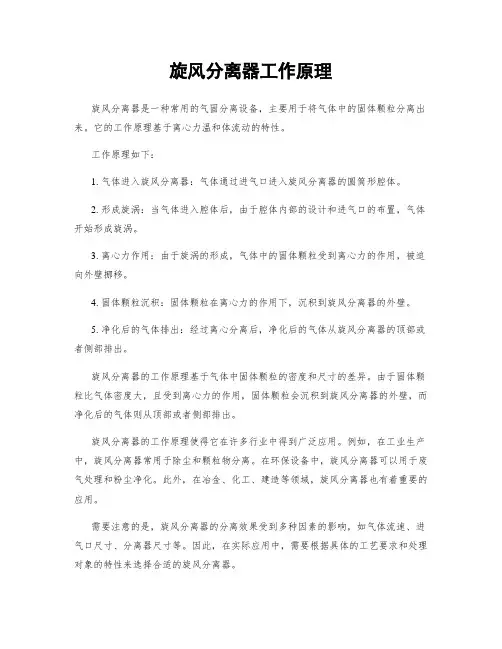

旋风分离器工作原理
旋风分离器工作原理
旋风分离器是一种常用的气固分离设备，主要用于将气体中的固体颗粒分离出来。
它的工作原理基于离心力温和体流动的特性。
工作原理如下：
1. 气体进入旋风分离器：气体通过进气口进入旋风分离器的圆筒形腔体。
2. 形成旋涡：当气体进入腔体后，由于腔体内部的设计和进气口的布置，气体开始形成旋涡。
3. 离心力作用：由于旋涡的形成，气体中的固体颗粒受到离心力的作用，被迫向外壁挪移。
4. 固体颗粒沉积：固体颗粒在离心力的作用下，沉积到旋风分离器的外壁。
5. 净化后的气体排出：经过离心分离后，净化后的气体从旋风分离器的顶部或者侧部排出。
旋风分离器的工作原理基于气体中固体颗粒的密度和尺寸的差异。
由于固体颗粒比气体密度大，且受到离心力的作用，固体颗粒会沉积到旋风分离器的外壁，而净化后的气体则从顶部或者侧部排出。
旋风分离器的工作原理使得它在许多行业中得到广泛应用。
例如，在工业生产中，旋风分离器常用于除尘和颗粒物分离。
在环保设备中，旋风分离器可以用于废气处理和粉尘净化。
此外，在冶金、化工、建造等领域，旋风分离器也有着重要的应用。
需要注意的是，旋风分离器的分离效果受到多种因素的影响，如气体流速、进气口尺寸、分离器尺寸等。
因此，在实际应用中，需要根据具体的工艺要求和处理对象的特性来选择合适的旋风分离器。
总结起来，旋风分离器通过利用离心力温和体流动的特性，将气体中的固体颗粒分离出来。
它的工作原理简单而有效，广泛应用于除尘、废气处理和颗粒物分离等领域。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中。
它通过利用气体流动中的离心力和惯性力将气体中的固体颗粒分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由筒体、进气口、出气口、旋风筒和底部排渣口等组成。
筒体通常为圆柱形，进气口位于筒体的上部，出气口位于筒体的侧部，旋风筒位于筒体的中间位置，底部排渣口位于筒体的底部。
2. 工作原理当气体通过进气口进入旋风分离器时，由于进气口的设计使气体以一定的速度进入筒体。
在筒体内部，气体味形成一个旋转的气流，即旋风。
旋风筒的设计使得气流在筒体内部形成一个旋转的涡流，而固体颗粒则因为惯性作用而被甩到筒体的壁面。
3. 分离效果在旋风分离器中，固体颗粒的分离效果取决于颗粒的大小、密度温和流的速度。
较大和较重的颗粒由于惯性力的作用，会被甩到筒体的壁面，而较小和较轻的颗粒则会随着气流通过出气口排出。
因此，旋风分离器可以实现对不同粒径的固体颗粒进行有效的分离。
4. 应用领域旋风分离器广泛应用于各个行业，特殊是在粉体处理温和体净化方面。
例如，在煤炭工业中，旋风分离器常用于煤粉的分离和净化，可以将煤粉中的杂质和灰分分离出来，提高燃烧效率。
在化工工业中，旋风分离器常用于气体固体分离，可以将工业废气中的固体颗粒去除，保护环境。
5. 优点和局限性旋风分离器具有结构简单、操作方便、分离效果好等优点。
它不需要额外的能源供给，只依靠气流本身的动能就可以实现分离。
然而，旋风分离器也存在一些局限性，例如对于细小颗粒的分离效果较差，容易产生阻力，需要定期清理。
总结：旋风分离器是一种常用的气固分离设备，利用气体流动中的离心力和惯性力将气体中的固体颗粒分离出来。
它的工作原理是通过筒体内部的旋风筒使气流形成旋转的涡流，固体颗粒被甩到筒体的壁面，而气流则通过出气口排出。
旋风分离器广泛应用于粉体处理温和体净化领域，具有结构简单、操作方便、分离效果好等优点。

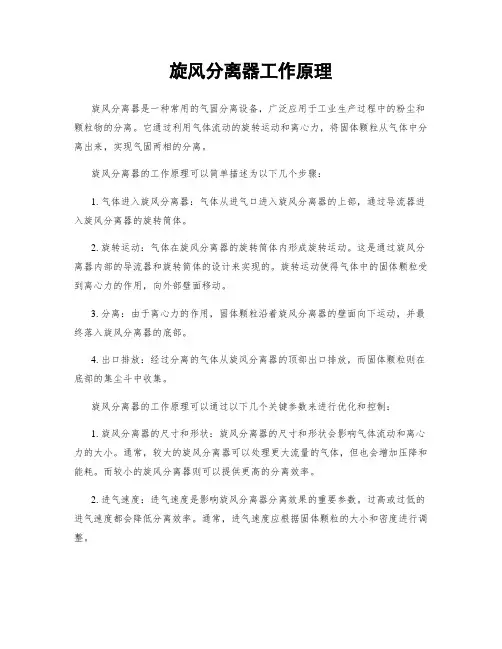

旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产过程中的粉尘和颗粒物的分离。
它通过利用气体流动的旋转运动和离心力，将固体颗粒从气体中分离出来，实现气固两相的分离。
旋风分离器的工作原理可以简单描述为以下几个步骤：1. 气体进入旋风分离器：气体从进气口进入旋风分离器的上部，通过导流器进入旋风分离器的旋转筒体。
2. 旋转运动：气体在旋风分离器的旋转筒体内形成旋转运动。
这是通过旋风分离器内部的导流器和旋转筒体的设计来实现的。
旋转运动使得气体中的固体颗粒受到离心力的作用，向外部壁面移动。
3. 分离：由于离心力的作用，固体颗粒沿着旋风分离器的壁面向下运动，并最终落入旋风分离器的底部。
4. 出口排放：经过分离的气体从旋风分离器的顶部出口排放，而固体颗粒则在底部的集尘斗中收集。
旋风分离器的工作原理可以通过以下几个关键参数来进行优化和控制：1. 旋风分离器的尺寸和形状：旋风分离器的尺寸和形状会影响气体流动和离心力的大小。
通常，较大的旋风分离器可以处理更大流量的气体，但也会增加压降和能耗。
而较小的旋风分离器则可以提供更高的分离效率。
2. 进气速度：进气速度是影响旋风分离器分离效果的重要参数。
过高或过低的进气速度都会降低分离效率。
通常，进气速度应根据固体颗粒的大小和密度进行调整。
3. 固体颗粒的粒径和浓度：固体颗粒的粒径和浓度也会影响旋风分离器的分离效果。
较小的颗粒和较高的浓度会增加分离的难度，可能需要采取其他措施来提高分离效率。
4. 分离效率：分离效率是评估旋风分离器性能的重要指标之一。
它可以通过收集在底部集尘斗中的固体颗粒的重量与进入分离器的总固体颗粒重量之比来计算。
旋风分离器的应用范围广泛，包括粉尘收集、废气处理、颗粒物分离等。
它具有结构简单、操作方便、成本低廉等优点。
然而，旋风分离器也存在一些局限性，如对于小粒径颗粒的分离效果不佳，以及对于高浓度颗粒物的处理能力有限等。
总之，旋风分离器通过利用气体流动的旋转运动和离心力，实现气固两相的分离。

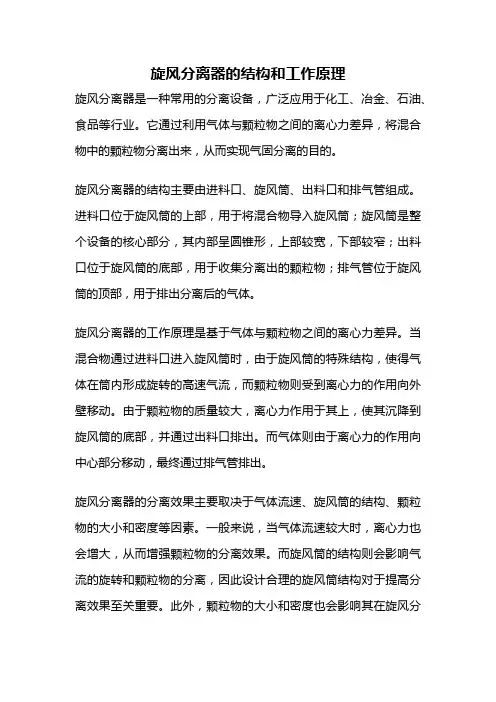

旋风分离器的结构和工作原理
旋风分离器的结构和工作原理旋风分离器是一种常用的分离设备，广泛应用于化工、冶金、石油、食品等行业。
它通过利用气体与颗粒物之间的离心力差异，将混合物中的颗粒物分离出来，从而实现气固分离的目的。
旋风分离器的结构主要由进料口、旋风筒、出料口和排气管组成。
进料口位于旋风筒的上部，用于将混合物导入旋风筒；旋风筒是整个设备的核心部分，其内部呈圆锥形，上部较宽，下部较窄；出料口位于旋风筒的底部，用于收集分离出的颗粒物；排气管位于旋风筒的顶部，用于排出分离后的气体。
旋风分离器的工作原理是基于气体与颗粒物之间的离心力差异。
当混合物通过进料口进入旋风筒时，由于旋风筒的特殊结构，使得气体在筒内形成旋转的高速气流，而颗粒物则受到离心力的作用向外壁移动。
由于颗粒物的质量较大，离心力作用于其上，使其沉降到旋风筒的底部，并通过出料口排出。
而气体则由于离心力的作用向中心部分移动，最终通过排气管排出。
旋风分离器的分离效果主要取决于气体流速、旋风筒的结构、颗粒物的大小和密度等因素。
一般来说，当气体流速较大时，离心力也会增大，从而增强颗粒物的分离效果。
而旋风筒的结构则会影响气流的旋转和颗粒物的分离，因此设计合理的旋风筒结构对于提高分离效果至关重要。
此外，颗粒物的大小和密度也会影响其在旋风分离器中的分离效果，一般来说，颗粒物越大、密度越大，分离效果越好。
旋风分离器具有结构简单、操作方便、分离效果好等优点。
它可以有效地将混合物中的颗粒物分离出来，净化气体，从而满足不同行业对纯净气体的需求。
此外，旋风分离器还可以与其他设备配合使用，如除尘器、脱硫装置等，进一步提高气固分离的效果。
旋风分离器是一种常用的气固分离设备，通过利用气体与颗粒物之间的离心力差异，将混合物中的颗粒物分离出来。
其结构简单，工作原理清晰，具有较好的分离效果，广泛应用于各个行业。
随着科技的发展和工艺的改进，旋风分离器的性能和效率还将不断提高，为各个行业的生产提供更好的支持。

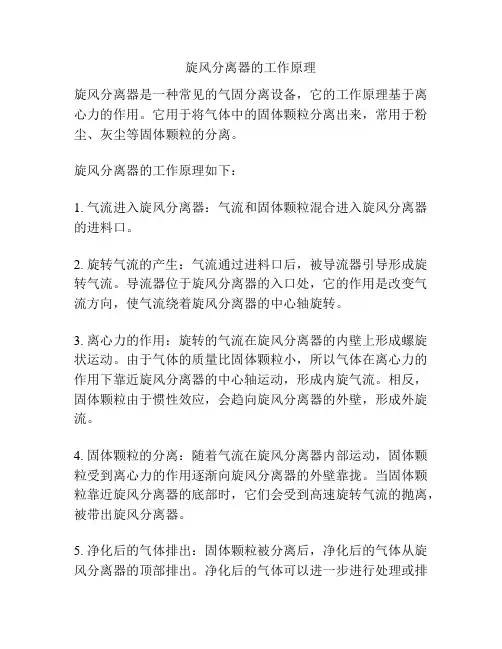

旋风分离器的工作原理
旋风分离器的工作原理
旋风分离器是一种常见的气固分离设备，它的工作原理基于离心力的作用。
它用于将气体中的固体颗粒分离出来，常用于粉尘、灰尘等固体颗粒的分离。
旋风分离器的工作原理如下：
1. 气流进入旋风分离器：气流和固体颗粒混合进入旋风分离器的进料口。
2. 旋转气流的产生：气流通过进料口后，被导流器引导形成旋转气流。
导流器位于旋风分离器的入口处，它的作用是改变气流方向，使气流绕着旋风分离器的中心轴旋转。
3. 离心力的作用：旋转的气流在旋风分离器的内壁上形成螺旋状运动。
由于气体的质量比固体颗粒小，所以气体在离心力的作用下靠近旋风分离器的中心轴运动，形成内旋气流。
相反，固体颗粒由于惯性效应，会趋向旋风分离器的外壁，形成外旋流。
4. 固体颗粒的分离：随着气流在旋风分离器内部运动，固体颗粒受到离心力的作用逐渐向旋风分离器的外壁靠拢。
当固体颗粒靠近旋风分离器的底部时，它们会受到高速旋转气流的抛离，被带出旋风分离器。
5. 净化后的气体排出：固体颗粒被分离后，净化后的气体从旋风分离器的顶部排出。
净化后的气体可以进一步进行处理或排
放。
通过利用气流的离心力，旋风分离器能够有效分离气体中的固体颗粒，并将其收集或排放出去。
工作原理简单并且操作方便，因此旋风分离器被广泛应用于工业生产和环境保护等领域。
旋风分离器原理和结构
旋风分离器原理和结构
旋风分离器的原理基于两个基本物理现象：离心力和离心分离。
当气体通过旋风分离器时，在分离器内部形成了高速旋转的气流，产生了强大的离心力。
由于离心力的作用，密度较大的固体颗粒被迫向离心器壁内靠拢，然后从底部排出。
而密度较小的气体则在旋风分离器的中间部分通过排出口排出，从而达到固体颗粒和气体的有效分离。
进料口是固体颗粒和气体进入旋风分离器的通道，通过进料口的设计可以控制进入旋风分离器的物料流速和方向，以提高分离效果。
分离器筒体是整个旋风分离器的主体部分，它是一个外形类似于圆柱体的筒体结构。
分离器筒体呈圆筒形状，内部是光滑的表面，可以减少气流运动的阻力，并且有利于固体颗粒向底部滑动和排出。
排出口是固体颗粒离心分离后的出口，通过排出口排出分离的固体颗粒。
排出口的位置和形状的设计可以影响固体颗粒的排出速度和质量。
总结起来，旋风分离器利用离心力和离心分离原理将固体颗粒和气体有效分离。
其结构包括进料口、分离器筒体、旋风分离器锥体、排出口、旋风分离器轴和驱动装置等部分。
不同部分的设计可以影响旋风分离器的分离效果和运行性能。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于化工、环保、能源等领域。
它通过利用气流中的离心力和重力，将气体中的固体颗粒分离出来，从而实现气固两相的分离。
旋风分离器由进气管道、旋风筒和出料管道组成。
当气体从进气管道进入旋风筒时，由于进气管道上游的加速装置的作用，气体在进入旋风筒之前被加速。
进入旋风筒后，气体在筒内形成一个旋涡，这是由于筒内的形状和气体流动速度的变化所造成的。
在旋风筒内，固体颗粒受到离心力的作用，向外被甩出，而气体则在旋风筒的中心区域继续向上流动。
固体颗粒在离心力的作用下沿着旋风筒壁面下降，并最终通过出料管道被排出。
旋风分离器的工作原理可以通过以下几个关键参数来描述：1. 进气速度：进气速度是影响旋风分离器分离效果的重要参数。
当进气速度较低时，固体颗粒容易沉积在旋风筒底部，分离效果较差；而当进气速度较高时，气体和固体颗粒的分离效果会更好。
2. 旋风筒的形状和尺寸：旋风筒的形状和尺寸对分离效果也有重要影响。
一般来说，旋风筒的高度越高，分离效果越好；而旋风筒的直径越大，分离效果越差。
此外，旋风筒顶部的出气口的位置也会影响分离效果。
3. 固体颗粒的粒径和密度：固体颗粒的粒径和密度也会影响旋风分离器的工作效果。
一般来说，粒径较大、密度较大的固体颗粒分离效果较好，而粒径较小、密度较小的固体颗粒分离效果较差。
4. 气体流量：气体流量是指进入旋风分离器的气体的体积流量。
气体流量越大，分离效果越好。
但是，当气体流量过大时，容易导致气体和固体颗粒的混合，从而降低分离效果。
旋风分离器的应用非常广泛。
在化工领域，旋风分离器常被用于处理气体中的固体颗粒，例如在石化工艺中去除催化剂颗粒；在环保领域，旋风分离器可以用于除尘和废气处理；在能源领域，旋风分离器可以用于煤粉燃烧系统中的煤粉分离。
总之，旋风分离器通过利用气流中的离心力和重力，将气体中的固体颗粒分离出来，从而实现气固两相的分离。
其工作原理受到多个参数的影响，包括进气速度、旋风筒的形状和尺寸、固体颗粒的粒径和密度以及气体流量等。
旋风分离器原理
旋风分离器原理
旋风分离器利用离心力和惯性效应分离混合物中的固体颗粒和气体。
其原理可以描述如下：
1. 混合物进入旋风分离器。
混合物通常是由固体颗粒和气体组成的物质，例如灰尘、烟雾或颗粒物等。
2. 混合物在旋风分离器内产生旋转运动。
通过导流器或类似的装置，混合物被迫在旋风分离器内部形成旋涡或旋风。
3. 在旋风分离器的旋涡中，离心力作用。
由于物体在旋转运动中具有离心力，固体颗粒受到离心力的作用从而向外部壁移动，而气体则向中心靠拢。
4. 固体颗粒被分离。
由于离心力的作用，固体颗粒靠近旋风分离器的外部壁，并沿着壁面下降，最终被收集在底部的集尘室或类似装置中。
5. 纯净的气体从旋风分离器的中心部分流出。
由于固体颗粒被分离，纯净的气体可以从旋风分离器的出口处排出，用于各种应用。
总结而言，旋风分离器利用离心力和惯性效应将混合物中的固体颗粒分离出来，从而实现固液或固气的分离处理。
它被广泛应用于工业和环境保护领域中，用于净化空气、去除颗粒物、回收物料等。
化工原理旋风分离器的原理
化工原理旋风分离器的原理旋风分离器（Cyclone Separator）是一种常用的气固分离装置，主要用于分离粉尘、颗粒物和颗粒物悬浮在气体中的颗粒物。
其原理基于离心力和惯性作用，通过引导气体在内部高速旋转产生的离心力，使颗粒物被分离出来，而干净的气体则从分离器的顶部排出。
旋风分离器的结构一般由圆筒形体、进气管、排气管和底部的渣筒组成。
进气管通常位于分离器的侧面，以使气体与旋风分离器呈相切的方式进入。
当气体进入分离器后，它会沿着圆筒形体逆时针方向旋转，形成一个高速的旋风流。
由于旋律流的离心力作用，重粒子被迫向圆筒形体壁移动，并在壁面上沉积下来，形成渣筒中的颗粒物沉积物。
而较小的颗粒则随气流继续向上运动，经过细分区，最终被排入旋风分离器顶部的排气管中，而洁净的气体则被排放出来。
旋风分离器的分离效果由多种因素决定，其中包括被分离物料的颗粒尺寸、密度、形状、气体流速等。
较小的颗粒物往往难以完全分离，可能会随着气流一起排放出去，因此需要结合其他设备来进一步提高分离效果。
旋风分离器的工作原理可以通过以下步骤来描述：1. 进气：气体通过进气管进入旋风分离器，产生高速旋流。
进气管的设计和位置对分离效果有重要影响，它们的目标是将气体尽可能均匀地引导入分离器，并确保沿着一定的旋转路径。
2. 旋转：气体在进入分离器后会形成一个高速旋流，即由中心向边缘形成的旋涡流。
这种旋流由于离心力的作用，将重颗粒物向外侧推动，使其与分离器内壁接触。
3. 分离：由于离心力作用，重颗粒物被迫向分离器内壁移动，并在壁面上沉积下来。
这些沉积物集中在分离器底部的渣筒中，可以定期清除。
较小的颗粒物随着气流继续向上运动。
4. 排气：经过分离过程后，气体中的较小颗粒物进入细分区，此区域的设计有助于进一步分离颗粒物，并使洁净的气体从分离器顶部的排气管中排出。
尽管旋风分离器在分离气固两相时具有较高的效率和较低的能耗，但它也存在一些限制。
例如，旋风分离器对颗粒物的粒径范围有一定要求，过大或过小的颗粒难以有效分离。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的颗粒物分离、粉尘去除等领域。
它通过利用气流的旋转和离心力的作用，将气体中的颗粒物分离出来，从而达到净化气体的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器由进气口、旋风管、出气口和废料口等组成。
进气口通常位于分离器的上方，气体从进气口进入旋风管内。
旋风管是分离器的核心部件，其内部呈螺旋状，使气体在管内产生旋转。
出气口通常位于分离器的上部，用于排出净化后的气体。
废料口通常位于分离器的底部，用于排出分离出来的颗粒物。
2. 工作原理当气体从进气口进入旋风管时，由于旋风管内部的螺旋形状，气体开始产生旋转运动。
旋转的气体在旋风管内形成一个旋涡，同时产生离心力。
由于颗粒物的质量较大，受到离心力的作用，被迫向旋涡的外侧运动。
而气体本身的质量较小，受到离心力的作用，向旋涡的中心运动。
3. 分离过程在旋风管内部，颗粒物随着气体的旋转运动，逐渐向旋涡的外侧靠拢。
当颗粒物靠近旋涡的外壁时，由于离心力的作用，它们被迫沿着旋涡的外壁向下运动，并最终落入废料口。
而净化后的气体则沿着旋涡的中心向上运动，并从出气口排出。
4. 分离效果旋风分离器的分离效果主要取决于颗粒物的粒径和密度。
一般来说，颗粒物的粒径越大，分离效果越好。
而颗粒物的密度越大，离心力对其的作用越明显，分离效果也越好。
此外，旋风分离器的分离效果还与气体的流速和旋风管的结构参数有关。
5. 应用领域旋风分离器广泛应用于矿山、冶金、化工、建筑材料、环保等行业。
在矿山和冶金行业中，旋风分离器常用于分离煤尘、矿石粉尘等颗粒物。
在化工和建筑材料行业中，旋风分离器常用于分离固体颗粒和气体的混合物。
在环保行业中，旋风分离器常用于工业废气的净化和治理。
总结：旋风分离器通过利用气流的旋转和离心力的作用，将气体中的颗粒物分离出来。
其工作原理是通过旋风管内部的螺旋形状，使气体产生旋转运动，并产生离心力，从而将颗粒物分离出来。
旋风分离的原理
旋风分离的原理旋风分离是一种常见的固体-气体分离技术，广泛应用于工业生产中的颗粒物、粉尘、气溶胶等物质的分离和净化过程中。
其原理是利用气流在旋风器内的旋转作用，实现固体物质与气体的分离。
旋风分离器由圆筒形的筒体和上部的气体出口、下部的固体出口、进料管组成。
在操作中，气流从进料口进入筒体，在筒体内部形成一个高速旋转的旋风，固体颗粒则受到离心力的作用沿着气流方向被分离，较大颗粒的重力作用使其沉降到筒体底部，最后通过固体出口排出；而较小的颗粒由于气流的向心力将其带出旋风器，通过气体出口排出。
旋风分离器的工作原理可以从以下几个方面进行解释：1. 离心力的作用：旋风分离器内部的旋风产生了较高的离心力，离心力与颗粒物的质量成正比，因此较大质量的颗粒物会受到较大的向心力，沿气流方向迅速下沉至筒体底部。
离心力也与颗粒物的体积有关，较大体积的颗粒物相对于较小体积的颗粒物，其离心力更大，因此能更迅速地下沉。
2. 颗粒物的相对速度：在旋风分离器中，气流的速度较高，而颗粒物的速度相对较低。
气流中的颗粒物与气体之间存在相对速度差异，这种速度差异使得颗粒物能够沿着气流方向被带出旋风器，而气体则通过气体出口排出。
相对速度的差异使得颗粒物能够相对较高效地与气体分离。
3. 不同颗粒物的分离效率差异：旋风分离器能够较有效地分离不同大小和密度的颗粒物。
较大质量的颗粒物由于受到较大的离心力，能够更快速地下沉到筒体底部，因此分离效率较高。
而较小的颗粒物则由于受到较小的离心力，速度较快，在气流中较容易被带出旋风器，分离效率较低。
根据颗粒物的特性和要求，可以调整旋风分离器的结构和气流速度，以实现最佳的分离效果。
4. 粘附和摩擦力的作用：由于颗粒物的表面可能存在吸附物或润湿物，使得颗粒物之间相互粘附。
在高速气流作用下，颗粒物之间的粘附力可能被破坏，从而分离出来。
此外，颗粒物与气流之间的摩擦力也可能使得颗粒物与气体分离。
总的来说，旋风分离是通过气流产生的旋转作用和离心力，以及颗粒物与气流之间的相对速度差异、颗粒物之间的粘附和摩擦力的作用，实现颗粒物与气体的分离。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气体固体分离设备，广泛应用于工业生产中的颗粒物分离和粉尘净化过程中。
它通过利用气体流体力学原理，将气体中的固体颗粒分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由进气口、旋风筒、出气口和底部排料口组成。
其中，进气口位于分离器的顶部，气体通过进气口进入旋风筒；旋风筒是分离器的核心部件，其内部呈圆筒状，顶部与进气口相连，底部与出气口相连；出气口位于旋风筒的顶部，用于排放净化后的气体；底部排料口用于排放分离出的固体颗粒。
2. 工作原理当气体通过进气口进入旋风筒时，由于进气口处存在一个较高的速度，使气体形成一个旋转的涡流，即旋风。
在旋风筒内部，气体沿着旋风筒的壁面向下旋转，并且在旋风筒的底部形成一个内旋的涡流。
由于气体中的固体颗粒具有较大的惯性，它们会受到离心力的作用，被甩向旋风筒的壁面。
3. 分离过程在旋风筒内部，气体流经旋风筒的底部排料口时，由于离心力的作用，固体颗粒会沉积在底部排料口处，并通过排料口排出。
而净化后的气体则从旋风筒的顶部出口排放。
4. 影响因素旋风分离器的分离效率受到多种因素的影响，包括气体流速、旋风筒的尺寸、固体颗粒的粒径和密度等。
普通来说，较高的气体流速和较大的旋风筒尺寸可以提高分离效率，而较小的固体颗粒粒径和较大的固体颗粒密度也有利于分离效果的提高。
5. 应用领域旋风分离器广泛应用于颗粒物分离和粉尘净化领域。
例如，在煤矿、水泥厂、钢铁厂等工业生产过程中，会产生大量的粉尘和颗粒物，使用旋风分离器可以有效地将这些固体颗粒从气体中分离出来，保证生产环境的清洁和员工的健康。
总结：旋风分离器是一种利用气体流体力学原理实现气固分离的设备。
其工作原理是通过气体流动的旋转和离心力的作用，将气体中的固体颗粒分离出来，并将净化后的气体排放出去。
旋风分离器的分离效率受到多种因素的影响，包括气体流速、旋风筒尺寸、固体颗粒粒径和密度等。
旋风分离器原理和结构
五、维护保养
5.1准备工作 • 清洗维护前向调控中心申请，同意后方可
实施清洗维护操作。 • 准备安全警示牌、可燃气体检测仪、隔离
警示带等。 • 检验分离器和排污罐区周围情况，杜绝一
切火种火源。 • 检验、核实排污罐液面高度。 • 准备有关工具。
五、维护保养
5.2检修维护操作 • 关闭分离器进出口球阀。 • 打开分离器放空阀将压力下降到0.2Mpa左右，打开排污
体声音，判明排放旳是水、固体或是气，一旦听到气 流声，立即关闭排污阀。 设备区、排污罐附近禁止一切火种。 作好排污统计，以便分析输气管内天然气气质和拟定 排污周期。
三、操作措施
4.3排污周期
观察站场分离器液位计，根据液位计旳显示 值来拟定排污周期。
分离器前后压差不小于0.2MPa时进行排污操 作
污。 • 排污完毕后再次检验各阀门状态是否正确。 • 验漏 • 整顿工具和收拾现场。 • 向调控中心报告排污操作旳详细时间和排污成
果。
三、操作措施
4.3排污时旳注意事项
开启阀套式排污阀应缓慢平稳，阀旳开度要适中。 关闭分离器阀套式排污阀应迅速，防止天然气冲击波
动。 操作排污阀带压排污时，要用耳仔细诊听排污管内流
四、常见故障及处理
1、 法兰或连接处泄漏运营或升压过程中，使用皂 液法检验，发觉泄漏时必须立即切换流程，停 运事故分离器，然后进行放空排污操作，压力 降为零后方可进行维修操作。
2、 分离器前后压差增大或流量减小； 运营过程中，因为天然气杂质增多或固体颗粒 较多，引起分离器前后压差增大，当超出 0.2MPa时，表白分离器内部出现堵塞，应及时 停运进行检修。若2台以上分离器同步运营时， 当某台分离器后旳流量计旳流量值比其他支路 小30％（此设定值可在运营时调整）时，表白 这路分离器可能堵塞，需进行检修。
旋风分离器的结构和设计原理
旋风分离器的结构和设计原理
旋风分离器是一种常见的粉尘分离设备，它主要通过旋转气流来分离固体颗粒与气体的混合物。
下面我们将介绍旋风分离器的结构和设计原理。
1. 结构：
旋风分离器主要由以下几个组成部分构成：
- 进料管：用于将固体颗粒与气体混合物引入分离器。
- 锥形管道：连接进料管与分离室，它的作用是改变气流的流
速和流向，使之形成旋转气流。
- 分离室：在锥形管道的下方，形成一个大的圆筒状空间，用
于分离固体颗粒与气体。
- 出料管：位于分离室底部，用于排出已分离的固体颗粒。
- 排气管：位于分离室的顶部，用于排出经过分离后的气体。
2. 设计原理：
旋风分离器的工作原理基于气流中固体颗粒与气体的质量差异以及旋转气流的作用。
具体分为以下几个步骤：
- 混合物进入旋风分离器后，沿着进料管进入锥形管道。
- 锥形管道内的气流被迫缩窄，并且因为流体的连续性原理，
流速增大。
随着气流径向加速，固体颗粒会受到离心力的作用，向外运动。
- 在锥形管道的底部，气流经过一个小孔进入分离室，形成一
个旋转的气流场。
由于离心力的作用，固体颗粒会靠近分离室的壁面，并逐渐下沉。
- 固体颗粒最终沉积在分离室的底部，通过出料管排出。
- 分离后的气体则沿着分离室顶部的排气管被排出旋风分离器。
通过这样的分离过程，旋风分离器可以实现对固体颗粒与气体的分离。
设计中，分离室的尺寸和形状以及气流的速度和旋转方式等因素会影响分离效果。
同时，不同的应用场景也需要根据具体要求进行设计和优化。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的粉尘去除、颗粒物分离等领域。
它通过利用气体流动中的离心力和重力分离固体颗粒，从而达到分离固体温和体的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由进气口、旋风管、排气管和底部排渣口等部份组成。
进气口通常位于分离器的顶部，气体通过进气口进入旋风管。
旋风管内部呈锥形，其上部较宽，下部较窄。
气体在旋风管内形成旋转流动，固体颗粒受到离心力作用沿着旋风管壁向下运动，最终沉积在底部排渣口处。
而清洁的气体则从旋风管的顶部通过排气管排出。
2. 工作原理当气体进入旋风分离器后，首先经过进气口进入旋风管。
在旋风管内，气体因受到离心力的作用而形成旋转流动。
由于固体颗粒的质量较大，受到离心力的作用比气体大，因此固体颗粒会沿着旋风管壁向下运动。
在旋风管的上部，气体速度较慢，固体颗粒逐渐沉积在旋风管壁上，形成固体层。
而在旋风管的下部，气体速度较快，固体颗粒则会被带到底部排渣口处。
3. 分离效果旋风分离器的分离效果取决于多个因素，如气体流速、旋风管的尺寸和形状、固体颗粒的大小和密度等。
普通来说，当气体流速较高时，离心力也会增大，固体颗粒的分离效果较好。
而当旋风管的尺寸较大时，固体颗粒的沉积面积也会增大，从而提高分离效果。
此外，固体颗粒的大小和密度也会影响分离效果，较大和较重的颗粒沉积速度较快。
4. 应用领域旋风分离器广泛应用于工业生产中的粉尘去除和颗粒物分离等领域。
例如，在煤炭行业中，旋风分离器可用于煤粉燃烧过程中的粉尘去除，提高燃烧效率和环保性能。
在水泥生产中，旋风分离器可以用于回收煤磨系统中的煤粉，减少能耗和环境污染。
此外，旋风分离器还可用于化工、冶金、食品加工等行业中的颗粒物分离和粉尘去除。
总结：旋风分离器是一种利用气体流动中的离心力和重力分离固体颗粒的设备。
它通过进气口将气体引入旋风管，形成旋转流动，使固体颗粒沿着旋风管壁向下沉积，最终通过底部排渣口排出，从而实现固体温和体的分离。
旋风分离器工作原理
旋风分离器工作原理标题：旋风分离器工作原理引言概述：旋风分离器是一种常用的颗粒物料分离设备，通过离心力和空气流动原理，将混合物中的颗粒物料和气体进行有效分离。
本文将详细介绍旋风分离器的工作原理。
一、离心力作用1.1 旋风分离器内部结构包括进料口、旋风管、出料口等部分。
1.2 进料口将混合物引入旋风管，形成旋转气流。
1.3 旋风管内部设计成逐渐变窄的结构，加速气流旋转，产生离心力。
二、气体流动原理2.1 旋风分离器内部的气流在离心力的作用下形成旋转运动。
2.2 高速旋转的气流将颗粒物料带入旋风管的内壁，产生离心分离效应。
2.3 颗粒物料受到离心力的作用，沿着旋风管壁向下运动，最终被分离出来。
三、颗粒物料分离3.1 较重的颗粒物料受到离心力作用，沿着旋风管内壁向下运动。
3.2 较轻的气体在旋风管内部形成中心上升的气流。
3.3 颗粒物料和气体被有效分离，颗粒物料被收集在出料口，气体则从旋风分离器的顶部排出。
四、应用领域4.1 旋风分离器广泛应用于粉体物料的分离和回收领域。
4.2 在化工、食品、医药等行业中，旋风分离器被用于颗粒物料的分级和净化。
4.3 旋风分离器还可以用于废气处理、粉尘回收等环保领域。
五、工作原理优势5.1 旋风分离器结构简单，操作方便，维护成本低。
5.2 通过调节进料量和气流速度，可以实现不同颗粒物料的有效分离。
5.3 旋风分离器在工业生产中具有高效、节能的特点，被广泛应用于各个领域。
结论：旋风分离器通过离心力和空气流动原理，实现了颗粒物料和气体的有效分离。
其结构简单，操作方便，具有高效、节能的特点，在工业生产中发挥着重要作用。
希望通过本文的介绍，读者对旋风分离器的工作原理有更深入的了解。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的固体颗粒分离设备，广泛应用于化工、冶金、建材、矿山等行业。
它通过旋风的作用将混合气体中的固体颗粒分离出来，实现了气固两相的分离。
本文将详细介绍旋风分离器的工作原理。
旋风分离器的结构旋风分离器主要由进气口、旋风管、出料口、排气口等部分组成。
其中，进气口用于将含有固体颗粒的混合气体引入旋风分离器内部，旋风管是旋风分离器的核心部件，它通过特殊的结构和设计，使得混合气体在旋风管内产生旋转运动，从而实现气固两相的分离。
出料口用于排出分离后的固体颗粒，排气口则用于排出分离后的气体。
旋风分离器的工作原理当含有固体颗粒的混合气体进入旋风分离器时，首先经过进气口进入旋风管内部。
在旋风管内部，混合气体受到旋风管特殊结构的影响，产生旋转运动。
由于固体颗粒的惯性较大，它们会在旋转运动中受到离心力的作用，向旋风管的外壁移动，最终沉积在旋风管的底部。
而气体由于惯性较小，会在旋转运动中向旋风管的中心移动，最终通过排气口排出旋风分离器。
通过这样的工作原理，旋风分离器实现了气固两相的有效分离。
在实际应用中，旋风分离器通常与除尘器、集尘器等设备配合使用，可以有效地净化空气，保护环境。
旋风分离器的优点旋风分离器具有结构简单、操作方便、维护成本低等优点，因此在工业生产中得到了广泛的应用。
另外，旋风分离器还具有分离效率高、处理能力大、占地面积小等优点，能够满足不同行业对固体颗粒分离的需求。
总结通过以上介绍，我们可以看出，旋风分离器通过旋风管内部的特殊结构和设计，实现了气固两相的有效分离。
它在化工、冶金、建材、矿山等行业中发挥着重要的作用，为工业生产提供了可靠的固体颗粒分离解决方案。
希望本文能够帮助读者更好地理解旋风分离器的工作原理，为相关行业的工程师和技术人员提供参考和借鉴。
旋风分离器的操作原理
旋风分离器的操作原理1. 介绍旋风分离器是一种常用的固体颗粒分离装置，主要用于将气体中的颗粒物分离出来。
它的操作原理基于离心力和重力的作用，通过将气体与颗粒物经过旋转运动，在离心力的作用下，使颗粒物受到离心力的作用向外移动，从而实现分离的目的。
2. 结构组成旋风分离器主要由进气管、旋风筒、排气管和集尘桶组成。
2.1 进气管进气管是将含颗粒物的气体引入旋风筒的通道，通常位于旋风筒的上部。
进气管一般是圆形截面，以便使气体可以顺畅地进入旋风筒。
2.2 旋风筒旋风筒是旋风分离器的关键部件，它是一个中空的圆筒状结构，在内部分为两个区域：上部是离心区，下部是集尘区。
离心区与集尘区之间通过锥形结构相连。
2.3 排气管排气管位于旋风筒的顶部，用于将经过分离后的干净气体排出系统。
2.4 集尘桶集尘桶位于旋风筒的底部，用于收集分离出来的颗粒物。
集尘桶通常是倒锥形状的，以便方便颗粒物的收集和清理。
3. 操作原理旋风分离器的操作原理基于气体在旋风筒内的旋转运动和离心力的作用。
其具体过程如下：3.1 进气通过进气管将含颗粒物的气体引入旋风筒的上部。
进气管通常会与旋风筒内形成一个旋转的气体流动。
3.2 旋转运动气体在旋风筒内形成一个旋转的气流，向下逐渐收窄向上逐渐扩大的形状，形成了一个高速旋转的气体漩涡。
3.3 离心分离在旋转气体漩涡的作用下，颗粒物受到离心力的作用向外移动，同时在重力的作用下向下坠落。
由于颗粒物的质量较大，受到的离心力较大，因此它们更容易沿着旋风筒的壁面向下移动。
3.4 锥形结构由于旋风筒上部是离心区，下部是集尘区，二者之间通过锥形结构相连。
这种结构有助于加速颗粒物的沉积，使颗粒物更容易进入集尘区。
3.5 分离效果由于离心分离和重力的作用，大部分颗粒物会沉积在旋风筒的壁面和集尘桶中，而干净的气体则通过排气管排出系统。
4. 应用领域和优势旋风分离器具有结构简单、操作方便、分离效果好的特点，因此在各个领域都有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋风分离器结构原理分析
更多专业、稀缺文档请访问——搜索此文档，访问上传用户主页～
旋风分离器结构原理分析
旋风分离器结构原理分析
[摘要]旋风分离器在净化设备中得到广泛的应用，它是一种结构简单、操作方便、耐高温的净化设备，本文对旋风分离器的构造原理进行简单的分析。
[关键词]旋风分离器;结构;原理中图分类号:TQ051.84 文献标识码:A 文章编号:1009-914X(2014)
旋风分离器设备的主要功能是尽可能20-0134-01 1 作用
除去输送介质气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证管道及设备的正常运行。
2 工作原理含尘气体从圆筒上部长方形切线进入设备内旋风分离区，沿圆筒内壁作旋转流动。
密度大的液滴和尘粒在离心力作用下被甩向器壁，并在重力作用下，沿内壁落入灰斗。
气流在内层。
气固得以分离。
在圆锥部分，旋转半径缩小而切向速度增大，气流与颗粒作下螺旋运动。
在圆锥的底部附近，气流转为上升旋转运动，最后再经设备顶部出口流出。
3 适用范围旋风分离器一般用于除去直径5um以上的尘粒，也可分离雾沫。
对于直径在5um以下的烟尘，一般旋风分离器效率已不高，需用袋滤器或湿法捕集。
不适用于处理粘度较大，湿含量较高及腐蚀性较大的粉尘，气量的波动对除尘效果及设备阻力影响较大。
改进型的旋风分离器在部分装置中可以取代尾气过滤设备。
4 结构型式旋风分离器的性能不仅受含尘气的含尘浓度、物理性质、粒度分布及操作条件的影响，还与设备的结构尺寸密切相关。
只有各部分结构尺寸恰当，才能获得较高的分离效率和较低的压力降。
4.1 采用细而长的器身减小器身直径可增大惯性离心力，增加器身长度可延长气体停留时间，所以，细而长的器身有利于颗粒的离心沉降，使
分离效率提高。
4.2 减小上涡流的影响含尘气体自进气管进入旋风分离器后，有一小部分气体向顶盖流动，然后沿排气管外侧向下流动，当达到排气管下端时汇入上升的内旋气流中，这部分气流称为上涡流。
旋风分离器的分离效率降低就是由于上涡流中的颗粒也随之由排气管排出，为改善上涡流的影响，通常采用带有更多专业、稀缺文档请访问——搜索此文档，访问上传用户主页～旁路分离室或采用异形进气管的旋风分离器。
4.3 消除下旋流影响在标准旋风分离器内，影响分离效率的另一重要原因是内旋流旋转上升时，会将沉集在锥底的部分颗粒重新扬起，为抑制这种不利因素设计了扩期式旋风分离器。
4.4 排气管和灰斗尺寸的合理设计都可使除尘效率提高。
5 常见类型化工企业中有以下几种常见的旋风分离器 5.1 XLT/A型具有倾斜螺旋面进口，倾斜方向,气可在一定程度上减小涡流的影响，使气流阻力较低，阻力系数可取5.0,5.5。
5.2 XLP型 XLP型是带有旁路分离室的旋风分离器，采用蜗壳式进气口，顶盖高于其上沿较器体。
含尘气进入器内后即分为上、下两股旋流。
“旁室”结构能使向下旋转的主气流捕集被上旋流带到顶部的细微尘粒，对5μm以上的尘粒具有较高的分离效果。
根据器体及旁路分离室形状的不同，XLP型又分为A和B两种形式，其阻力系数值可取
4.8,
5.8。
5.3 扩散式主要特点是在底部装有挡灰盘(又称反射屏)，并具有上小下大的外壳。
挡灰盘下沿与器壁底圈留有缝隙，顶部中央有孔，为倒置的漏斗型。
沿壁面落下的颗粒经此缝隙降至集尘箱内，而挡灰盘把气流主体隔开，经挡灰盘顶部小孔的少量进入箱内的气体返回器内，与上升旋流汇合经排气管排出。
挡灰盘有效地防止了已沉下的细粉被气流重新卷起，因而使效率提高，尤其对10μm以下的颗粒，分离效果更为明显。
六、影响性能的因素气流在旋风分离器内的分离机理和流动情况均非常复杂，因此影响旋风分离器性能的因素较多，其中最重要的是操作条件及物系性质。
一般说来，粒径大、颗粒密度大、粉尘浓度高及进口速度高等情况均有利于分离。
如含尘浓度高则有利于颗粒的聚结，可以抑制气体涡流，从而
使阻力下降，而且可以提高效率，所以较高的含尘浓度对压力降与效率两个方面都是有利的。
但有些因素对这两方面的影响是相互矛盾的，如旋风分离器的进口速在10,25m/s范围内为宜。
进口速稍高有利于分离，但过高则导致涡流加剧，增大压力降也不利于分离。
6 设计考虑在对旋风分离器进行计算和设计时，必须考虑到尘粒受到的各种力的相互作用。
同时，对进入和离开旋风分离器的管道和粉尘排放系统都必须进行正确的设计。
6.1 进入旋风分离器的气体必须精确知道进入更多专业、稀缺文档请访问——搜索此文档，访问上传用户主页～旋风分离器的气体的粘度，密度，压力，温度，腐蚀性，和实际的气体流量。
我们知道气体的这些特性会随着地理位置，工艺压力，温度,和湿度的变化而变化。
6.2 旋风分离器的形状旋风分离器的形状是影响分离效率的重要因素。
,例如，,如果锥体尺寸，入口尺寸，排放口，,以及,排气管不一样，两个相同筒径的旋风分离器卸灰设计的不会有相当大的效率差别。
6.3 尘粒排出设计
合理可能造成粉尘的二次夹带。
,比如许多人认为风机设在进行正压运行的分离器上游时，不必设灰斗或卸灰阀，这是错误的。
,事实上，旋风分离器内部向上的旋流不管是由负压或正压产生的，都具有夹带粉尘的能力。
6.4 接地气流旋转摩擦，尘粒也会产生荷电，导致物料架桥现象出现，堵塞排料口或不易被排到灰斗造成卸灰阀排料不畅。
,在有的情况下，还可能导致爆炸和着火。
所以出于安全和设备稳定运行方面考虑，在分离器设计中，,接地是必须的。
7 结束语旋风分离器被广泛的使用已经有一百多年的历史。
它是利用旋转气流产生的离心力将尘粒从气流中分离出来。
旋风分离器造价低廉，结构简单，操作范围广，无运动部件，不受压力、温度限制，分离效率高，在工业生产中发挥着重要的作用。
