高效反激吸收电路具体设计方法
反激式开关电源电路设计
反激式开关电源电路设计一、反激式开关电源的基本原理1.输入滤波电路：用于对输入电压进行滤波，消除噪声和干扰。
2.整流电路：将输入交流电压转换为直流电压。
3.开关变压器：通过变压器实现电压的升降。
4.开关管：通过快速开关控制电源的输出。
5.输出滤波电路：对输出电压进行滤波，减小纹波。
二、反激式开关电源的设计步骤1.确定需求：首先需要确定设计要求，包括输出电压和电流、负载稳定性要求、效率要求等。
2.选择开关管和变压器：根据需求选择合适的开关管和变压器，考虑其最大工作电流和功率损耗。
3.转换频率的选择：根据应用的具体要求，选择合适的转换频率。
较高的频率可以减小变压器的尺寸，但也会增加开关管的功耗。
4.控制电路设计：设计开关管的控制电路，包括驱动电路和保护电路，确保开关管的正常工作和保护电路的可靠性。
5.输出滤波电路设计：设计输出滤波电路，用于滤除输出电压中的高频噪声和纹波，提高稳定性和负载能力。
6.开关电路设计：设计开关电路，确保开关管的快速开关和可靠性。
7.其他辅助电路设计：如过温保护电路、过流保护电路等。
8.电路板布局和布线：根据电路设计和要求进行电路板布局和布线，提高电路的可靠性和稳定性。
9.电路仿真和调试：使用仿真软件对设计的电路进行仿真分析，并进行实际的电路调试，确保电路的可靠性和稳定性。
三、反激式开关电源设计的注意事项1.高效率设计：选择合适的元件和电路设计，减小功率损耗，提高电源的整体效率。
2.稳定性设计：考虑负载稳定性的要求，选择合适的控制策略和滤波电路，提高电源的稳定性和负载能力。
3.保护设计：考虑过温、过流、短路等保护功能的设计，保护电源和负载器件的安全。
4.电磁兼容设计：反激式开关电源中产生的高频噪声易对其他电子设备产生干扰，需要采取适当的电磁屏蔽和滤波措施。
5.安全性设计：合理设置安全保护电路和安全措施，确保电源在故障情况下能够及时切断电源，保护用户的安全。
通过以上步骤和注意事项，可以设计出一台高效、稳定、安全的反激式开关电源，满足不同应用领域的需求。
高效率反激变换器设计技巧
高效率反激变换器设计技巧高效率反激变换器是一种常用的电源设计方案，通常用于高电压输出和低功率应用。
在设计高效率反激变换器时，需要考虑多个因素，包括电路拓扑、开关器件的选择、控制策略以及滤波电容等。
以下是一些设计技巧，可以帮助提高高效率反激变换器的性能。
1.选择合适的电路拓扑：2.选择低损耗开关器件：开关器件是高效率反激变换器中最重要的组成部分。
选择低导通和开关损耗的开关器件可以提高效率。
常见的选择包括功率MOSFET和IGBT。
此外，器件的开关频率和电压容忍度也是需要考虑的因素。
3.优化控制策略：4.合理设计输出滤波：输出滤波电容的选择和设计对于高效率反激变换器的性能至关重要。
适当的输出滤波电容可以有效地减小输出纹波，改善负载响应性能。
然而，过大的输出滤波电容会增加成本和体积，所以需要权衡。
5.最小化开关损耗：开关损耗是高效率反激变换器中的一个重要挑战。
通过采用低导通和开关损耗的开关器件、减少开关频率和优化控制策略，可以有效地降低开关损耗，提高效率。
6.优化磁性元件：磁性元件，如变压器和电感器，在高效率反激变换器中起着关键作用。
合理选择合适的材料、匝数和尺寸，可以减小磁性元件的功率损耗和尺寸，提高效率。
7.热管理：热管理是电源设计中一个重要的方面。
高效率反激变换器中的高功率器件和高开关频率可能会产生较高的热量。
通过合理设计散热系统，如散热片和风扇，可以提高系统的可靠性和运行效率。
总之，高效率反激变换器设计需要综合考虑多个因素，包括电路拓扑、开关器件的选择、控制策略、滤波电容、磁性元件和热管理。
通过合理的设计和优化，可以提高高效率反激变换器的转换效率和性能。
反激式开关电源的RCD吸收电路的设计讲义
反激式开关电源的RCD吸收电路的设计如上图所示，分析如下一：设计电路的原则①限制MOS功率管的最大反向峰值电压②减小RCD电路的损耗。
上述两者，是相互矛盾的，取折中的办法。
二：设计RCD吸收电路的过程在设计之前，电路的频率、主变压器、输出电路的参数、MOS功率管全部确定。
①计算在最大输入交流电压时，输出的最大直流电压VDCVDC=1.4*V AC单位：Ｖ②次级电压反射到初级的等效电压ＶＯＲＶ(ＯＲ)=(ＶＦ+ＶＯ)*ＮＰ/ＮＳＶＦ:二极管的正向最大电压降，单位：ＶＶＯ:输出的电压值，考虑精度波动范围,单位：ＶＮＰ:初级匝数ＮＳ:次级匝数③ＭＯＳ功率管的源—栅极之间的最大耐压值ＶＤ的余量值Ｖ(ＤＳ)ＶＤＳ=１０%*ＶＤ单位：Ｖ④ＲＣＤ吸收回路的电压Ｖ(ＲＣＤ)Ｖ(ＲＣＤ)＝[ＶＤ-Ｖ(ＤＣ)-Ｖ(ＤＳ)]*９０%单位：Ｖ三：ＲＣＤ试验调整①上述ＲＣＤ电压值是理论值，通过试验调整，使得实际值和理论值相吻合②Ｖ(ＲＣＤ)＞１．３Ｖ(ＯＲ)若实际测量值小于１．３倍的话，说明选取的ＭＯＳ功率管的ＶＤ值太小．③ＭＯＳ功率管的ＶＤ＜２Ｖ(ＤＣ)若实际测量值大于２倍的话，说明选取的ＭＯＳ功率管的ＶＤ值太大．④Ｖ(ＲＣＤ) ＜１．２Ｖ(ＯＲ)说明ＲＣＤ吸收回路会影响开关电源的效率．⑤Ｖ(ＲＣＤ)是有Ｖ(ＲＣＤ１)和Ｖ(ＯＲ)组成的．⑥ＲＣ时间常数τ是有开关电源的频率确定，一般选择１０—20个周期。
⑦选择RC:任意选取瓷片电容和电阻，一般为电阻几十K电阻——几百K的电阻，电容选择几nF——几十nF不等。
任意选择R、C的值，通入交流电压，调节调压器，根据先低压后高压、先轻载后重载的原则，试验过程中观察V(RCD)的值，务必V（RCD）的值小于理论值，调节调压器时，当等于理论值时，停止试验，把R 值变小，重新调整。
合适的RC标准：当高压、重负载时，V(RCD)实际测量值等于理论值。
⑧R的功率应根据V(RCD)的最大值所得，一般计算值的2倍。

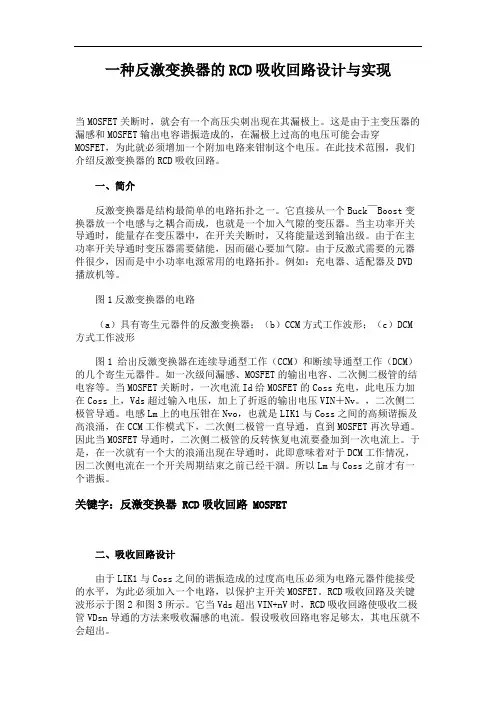

一种反激变换器的RCD吸收回路设计与实现.
一种反激变换器的RCD吸收回路设计与实现当MOSFET关断时，就会有一个高压尖刺出现在其漏极上。
这是由于主变压器的漏感和MOSFET输出电容谐振造成的，在漏极上过高的电压可能会击穿MOSFET，为此就必须增加一个附加电路来钳制这个电压。
在此技术范围，我们介绍反激变换器的RCD吸收回路。
一、简介反激变换器是结构最简单的电路拓扑之一。
它直接从一个Buck￣Boost变换器放一个电感与之耦合而成，也就是一个加入气隙的变压器。
当主功率开关导通时，能量存在变压器中，在开关关断时，又将能量送到输出级。
由于在主功率开关导通时变压器需要储能，因而磁心要加气隙。
由于反激式需要的元器件很少，因而是中小功率电源常用的电路拓扑。
例如：充电器、适配器及DVD 播放机等。
图1反激变换器的电路（a）具有寄生元器件的反激变换器；（b）CCM方式工作波形；（c）DCM 方式工作波形图1 给出反激变换器在连续导通型工作（CCM）和断续导通型工作（DCM）的几个寄生元器件。
如一次级间漏感、MOSFET的输出电容、二次侧二极管的结电容等。
当MOSFET关断时，一次电流Id给MOSFET的Coss充电，此电压力加在Coss上，Vds超过输入电压，加上了折返的输出电压VIN＋Nv。
，二次侧二极管导通。
电感Lm上的电压钳在Nvo，也就是LIK1与Coss之间的高频谐振及高浪涌，在CCM工作模式下，二次侧二极管一直导通，直到MOSFET再次导通。
因此当MOSFET导通时，二次侧二极管的反转恢复电流要叠加到一次电流上。
于是，在一次就有一个大的浪涌出现在导通时，此即意味着对于DCM工作情况，因二次侧电流在一个开关周期结束之前已经干涸。
所以Lm与Coss之前才有一个谐振。
关键字：反激变换器 RCD吸收回路 MOSFET二、吸收回路设计由于LIK1与Coss之间的谐振造成的过度高电压必须为电路元器件能接受的水平，为此必须加入一个电路，以保护主开关MOSFET。
反激式开关电源电路设计
反激式开关电源电路设计首先，反激式开关电源的基本原理是利用开关管来开闭电源电流，从而实现电流的快速切换。
这样可以有效地提高电源的转换效率。
设计反激式开关电源的步骤如下：1.确定输出电压和电流要求：首先需要确定电源的输出电压和电流要求，这对于选取合适的电源电路和元器件非常重要。
2.确定输入电压范围：根据使用环境和应用需求，确定电源的输入电压范围。
通常情况下，反激式开关电源的输入电压范围为100V至240V。
3.选择开关管和变压器：选择合适的开关管和变压器是设计过程中的关键步骤。
开关管需要具有高效率和可靠性，变压器需要满足电源的输入输出要求。
4.设计开关电路：设计开关电路是反激式开关电源设计的核心部分。
开关电路的设计需要根据输入输出电压和电流的要求，选择合适的电感和电容元件，以及适当的反馈电路。
5.设计保护电路：设计反激式开关电源的过程中，需要考虑各种保护电路，以确保电源的安全和稳定性。
常见的保护电路包括过温保护、过压保护、过流保护等。
6.PCB布局和元件选型：进行PCB布局和元件选型是设计的最后一步。
在PCB布局中，需要考虑电源电路的稳定性和EMC（电磁兼容）的问题。
在元件选型过程中，需要考虑电压和电流的要求，以及元件的可靠性和成本。
设计完成后，需要对反激式开关电源进行测试和验证。
测试过程可以包括输入输出电压波形、效率和稳定性等方面的测试。
总之，反激式开关电源的设计需要考虑多个因素，包括输出电压和电流要求、输入电压范围、开关管和变压器的选择、开关电路和保护电路的设计、PCB布局和元件选型等。
只有综合考虑这些因素，并进行有效的测试和验证，才能设计出稳定、高效的反激式开关电源。

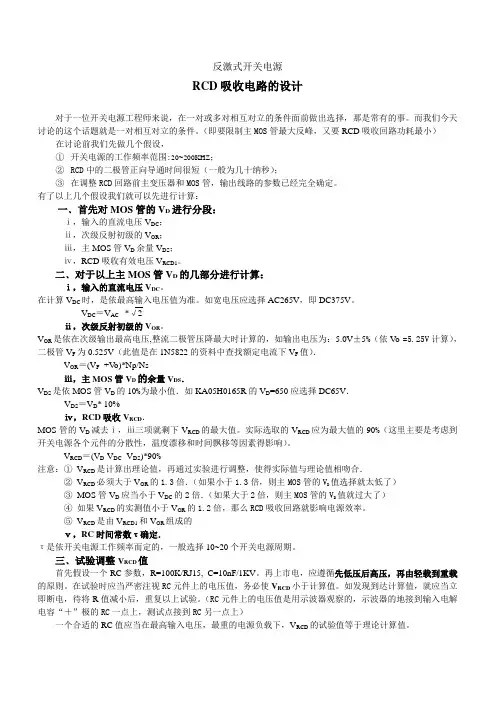

RCD吸收电路的设计(含计算)
反激式开关电源RCD吸收电路的设计对于一位开关电源工程师来说，在一对或多对相互对立的条件面前做出选择，那是常有的事。
而我们今天讨论的这个话题就是一对相互对立的条件。
（即要限制主MOS管最大反峰，又要RCD吸收回路功耗最小）在讨论前我们先做几个假设，①开关电源的工作频率范围:20~200KHZ；②RCD中的二极管正向导通时间很短（一般为几十纳秒）；③在调整RCD回路前主变压器和MOS管，输出线路的参数已经完全确定。
有了以上几个假设我们就可以先进行计算：一﹑首先对MOS管的V D进行分段：ⅰ，输入的直流电压V DC；ⅱ，次级反射初级的V OR；ⅲ，主MOS管V D余量V DS；ⅳ，RCD吸收有效电压V RCD1。
二﹑对于以上主MOS管V D的几部分进行计算：ⅰ，输入的直流电压V DC。
在计算V DC时，是依最高输入电压值为准。
如宽电压应选择AC265V，即DC375V。
V DC＝V AC *√2ⅱ，次级反射初级的V OR。
V OR是依在次级输出最高电压,整流二极管压降最大时计算的，如输出电压为：5.0V±5%（依Vo=5.25V计算），二极管V F为0.525V（此值是在1N5822的资料中查找额定电流下V F值）．V OR＝(V F+V o)*Np/Nsⅲ，主MOS管V D的余量V DS．V DS是依MOS管V D的10%为最小值．如KA05H0165R的V D=650应选择DC65V．V DS＝V D* 10%ⅳ，RCD吸收V RCD．MOS管的V D减去ⅰ，ⅲ三项就剩下V RCD的最大值。
实际选取的V RCD应为最大值的90%（这里主要是考虑到开关电源各个元件的分散性，温度漂移和时间飘移等因素得影响）。
V RCD＝(V D-V DC -V DS)*90%注意：①V RCD是计算出理论值，再通过实验进行调整，使得实际值与理论值相吻合．②V RCD必须大于V OR的1.3倍．（如果小于1.3倍，则主MOS管的V D值选择就太低了）③MOS管V D应当小于V DC的2倍．（如果大于2倍，则主MOS管的V D值就过大了）④如果V RCD的实测值小于V OR的1.2倍，那么RCD吸收回路就影响电源效率。
反激式开关电源尖峰吸收电路
反激式开关电源尖峰吸收电路反激式开关电源，听起来挺高大上的样子，其实就是我们日常生活中电源的小英雄。
它就像你最好的朋友，默默无闻地在背后支撑着你。
想象一下，早上起床，手机一充电，电源就开始发挥它的魔力了。
可是在这个过程中，电源里面的尖峰吸收电路就像一个精明的保镖，负责保护你的电子设备，避免那些讨厌的电压尖峰。
说到尖峰，这可不是普通的尖峰，而是那种让人心惊肉跳的高电压波动，稍不留神就可能把你的设备搞得一团糟。
尖峰吸收电路到底是怎么回事呢？它就是一个能量的调节器，聪明地把多余的电压“消化”掉。
就像吃饭时，盘子里的菜多得吃不完，怎么处理呢？没错，剩下的就得找个地方放着。
尖峰吸收电路就是用来“放菜”的，它把那些突如其来的高压信号吸收掉，防止电源和负载之间出现“争吵”。
要知道，电子元器件可脆弱了，稍微一来劲，可能就会“罢工”，让人苦不堪言。
在反激式开关电源的世界里，尖峰吸收电路的重要性可不是说说而已。
想象一下，如果没有这个电路，电源可能会像个火山，随时喷发出惊人的电压，设备一旦遭遇，后果不堪设想。
就像驾车没有刹车，想想看，真是个大麻烦。
于是，尖峰吸收电路就像一位老练的司机，稳稳地把控着整个过程，让电流畅通无阻，确保你的设备安全无忧。
这个电路到底是如何工作的呢？我们可以把它想象成一个无形的保护罩。
当电压超过一定限度时，尖峰吸收电路就像打了个激灵，立马启动。
它会迅速把多余的电压“引导”到安全的地方，甚至能把它转换成热能，轻松化解这场“电压危机”。
就这样，尖峰吸收电路成为了反激式开关电源中的“安保大队”，确保万无一失。
还有一个有趣的地方，尖峰吸收电路通常会用到一些元件，比如电阻和电容。
你想啊，就像我们的身体需要营养，电子设备也需要合适的“营养剂”。
电阻就像是调味品，适当地控制电流的流动，而电容则是一个能量存储器，随时准备着应对突发的电压。
这种搭配，简直是天作之合，让反激式开关电源能够稳定工作。
尖峰吸收电路在反激式开关电源里，真的是个“藏得很深”的角色。
反激变换器中吸收电路的设计
反激变换器中吸收电路的设计代兴华;郑丽婷;赵瑞杰;田素立;王海明【摘要】According to the development trend of the module power supplies and the working principle of active clamping circuit, the paper studied one kind of active clamp flyback soft switching circuit which employs magnetic amplification technology and fixed volts seconds control technology, and detailed theoretical analysis of the working process of the electric circuit is made in the paper. On the basis of theoretical analysis, a 48W power prototype is designed. After tests, the theoretical analysis is verified correct. In the whole load range, soft switch transform between the main switch tube and RCD clamped circuit is completely realized, and soft switch realization conditions is not dependent on transformer parameters. In using the schottky diodes rectifier, the conversion efficiency in full load is 89%above.%本文针对模块电源的发展趋势和有源箝位电路的工作原理，研究了一种采用磁放大技术和固定伏特秒控制技术的有源箝位反激软开关电路，对该电路的工作过程进行了详细的理论分析。
一种反激式开关电源中mos管的rc吸收电路
一种反激式开关电源中MOS管的RC吸收电路随着现代电子技术的不断发展，电源电路在各种电子设备中起着至关重要的作用。
反激式开关电源作为一种高效、稳定的电源供应方式，在各类电子设备中得到了广泛应用。
在反激式开关电源中，MOS管是一个至关重要的器件，其工作稳定性和电磁兼容性直接影响电源整体的性能。
在反激式开关电源中，由于MOS管的导通/关断速度非常快，会产生由于开关过程中MOS管产生的高频脉冲噪声和干扰。
为了保证电源的稳定性和抑制这些干扰，需要在MOS管的控制电路中加入RC吸收电路。
RC吸收电路是一种常用的消除开关电源中MOS管产生的高频噪声的电路，其原理是利用电容和电阻构成的低通滤波器，滤除MOS管产生的高频脉冲信号。
本文将着重介绍一种效果良好的反激式开关电源中MOS管的RC吸收电路设计方案。
一、RC吸收电路原理1.1 电容滤波原理电容滤波器是一种利用电容器对信号进行滤波的电路，它能够让低频信号通过而阻隔高频信号。
在反激式开关电源中，通过串联一个较大的电容器，可以滤出MOS管产生的高频脉冲信号，使之不会通过到负载端，从而起到消除噪声和干扰的作用。
1.2 电阻分压原理电阻分压是一种通过串联电阻器来降低电压幅度的方法。
在RC吸收电路中，串联一个电阻，可以在一定程度上吸收MOS管断路时产生的高压峰值信号，从而保护开关元件和负载，确保电路的可靠性和稳定性。
二、RC吸收电路设计2.1 电容器选取在反激式开关电源中，电容器的选取非常重要。
一般建议选取电容值较大、频率响应良好的电解电容，以滤除高频脉冲噪声。
另外，电容器的耐压和工作温度也是设计时需要考虑的重要因素。
2.2 电阻选取电阻的选取要根据MOS管的工作电压和功率来确定。
一般情况下，选取功率稍大于MOS管额定功率的电阻，以保证长时间的稳定工作。
另外，电阻的阻值也需要根据具体的工作情况来确定，一般需要通过实验和仿真来确定最佳的设计参数。
2.3 RC吸收电路的连接在设计完成后，RC吸收电路需要按照规定的连接方式进行接入。
一种反激式开关电源中mos管的rc吸收电路 -回复
一种反激式开关电源中mos管的rc吸收电路-回复如何设计一种反激式开关电源中MOS管的RC吸收电路？步骤一：了解反激式开关电源和MOS管的基本原理及特点反激式开关电源是一种常用的高效、稳定的电力转换器，其基本原理是利用开关器件（如MOS管）周期性地开关，通过转换电源的方式将输入电源的能量转移到输出端。
MOS管是开关电源中最常用的开关器件之一，具有低开关损耗、高导通能力和快速响应等优点。
步骤二：分析MOS管的吸收电路设计要求在反激式开关电源中，当MOS管关闭时，由于其漏极(L)和源极(S)之间的栅故障电容(CGSS)的存在，会形成一个RC（电阻-电容）吸收电路。
这个电路的存在主要是为了解决MOS管关闭时的开关失效问题，即防止漏极压降过高，保证MOS管的正常工作。
RC吸收电路设计要求：1. 必须满足MOS管的电压和电流的要求，以确保MOS管正常工作；2. 电路中的阻值和电容值需要根据具体的应用设计，并满足电路的响应速度要求；3. 电路中的电阻和电容的选择需要考虑其功耗和散热等问题。
步骤三：设计RC吸收电路的具体步骤1. 确定电路的工作电压范围：根据具体的应用需求和MOS管的额定电压，确定RC吸收电路的工作电压范围。
例如，如果MOS管的额定电压为24V，可以确定RC吸收电路的工作电压范围为12V-24V。
2. 计算电阻值：根据MOS管关断时最大电流和电压降，计算所需的电阻值。
通常采用能耗法计算，即通过电阻上耗电的方式来降低回路能量。
具体计算公式为：R = U/I，其中R表示电阻值，U表示MOS管关断时的最大电压降，I表示MOS管关断时的最大电流。
根据计算结果，选择电阻的规格和阻值。
3. 计算电容值：根据MOS管关断缓慢的时间要求，计算所需的电容值。
通常采用RC时间常数法计算，即通过选择合适的电容值来控制MOS管的关断时间。
具体计算公式为：C = t/R，其中C表示电容值，t表示MOS管关断缓慢的时间常数，R表示所选电阻值。
RCD吸收电路
一种有效的反激钳位电路设计方法[日期：2006-6-27] 来源：电源技术应用作者：姜德来，张晓峰，吕征宇[字体：大中小]0 引言单端反激式开关电源具有结构简单、输入输出电气隔离、电压升／降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。
然而，由于漏感影响，反激变换器功率开关管关断时将引起电压尖峰，必须用钳位电路加以抑制。
由于RCD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合RCD钳位更有实用价值。
1 漏感抑制变压器的漏感是不可消除的，但可以通过合理的电路设计和绕制使之减小。
设计和绕制是否合理，对漏感的影响是很明显的。
采用合理的方法，可将漏感控制在初级电感的2％左右。
设计时应综合变压器磁芯的选择和初级匝数的确定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层。
绕制时绕线要尽量分布得紧凑、均匀，这样线圈和磁路空间上更接近垂直关系，耦合效果更好。
初级和次级绕线也要尽量靠得紧密。
2 RCD钳位电路参数设计2.1 变压器等效模型图1为实际变压器的等效电路，励磁电感同理想变压器并联，漏感同励磁电感串联。
励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合，能量不能传递到副边，如果不采取措施，漏感将通过寄生电容释放能量，引起电路电压过冲和振荡，影响电路工作性能，还会引起EMI问题，严重时会烧毁器件，为抑制其影响，可在变压器初级并联无源RCD钳位电路，其拓扑如图2所示。
2.2 钳位电路工作原理引入RCD钳位电路，目的是消耗漏感能量，但不能消耗主励磁电感能量，否则会降低电路效率。
要做到这点必须对RC参数进行优化设计，下面分析其工作原理：当S1关断时，漏感Lk释能，D导通，C上电压瞬间充上去，然后D截止，C 通过R放电。
实验表明，C越大，这儿就越平滑均是将反射电压吸收了部分1)若C 值较大，C 上电压缓慢上升，副边反激过冲小，变压器能量不能迅速传递到副边，见图3(a)；2)若C 值特别大，电压峰值小于副边反射电压，则钳位电容上电压将一直保持在副边反射电压附近，即钳位电阻变为死负载，一直在消耗磁芯能量，见图3(b)；3)若RC 值太小，C 上电压很快会降到副边反射电压，故在St 开通前，钳位电阻只将成为反激变换器的死负载，消耗变压器的能量，降低效率，见图3(c)：4)如果RC 值取得比较合适，使到S1开通时，C 上电压放到接近副边反射电压，到下次导通时，C 上能量恰好可以释放完，见图3(d)，这种情况钳位效果较好，但电容峰值电压大，器件应力高。
反激式开关电源辅助电路设计
反激式开关电源辅助电路设计反激式开关电源是一种常见的电源设计，常用于电子设备中。
为了提高开关电源的性能和稳定性，通常需要设计一些辅助电路来实现。
本文将介绍反激式开关电源辅助电路的设计原理和实施方法。
我们来了解一下反激式开关电源的工作原理。
反激式开关电源由输入电源、变压器、整流电路、滤波电路、开关管和控制电路等组成。
其中，开关管通过开关动作来控制输入电源与变压器的耦合，从而实现输入电源能量的传递。
为了提高开关电源的效率和稳定性，需要设计一些辅助电路来辅助实现开关管的控制和滤波。
一、过压保护电路过压保护电路是反激式开关电源中重要的辅助电路之一。
其作用是在输出电压超过设定值时，通过控制开关管的导通和断开来保护负载和开关管。
过压保护电路通常由比较器、参考电压源和控制电路等组成。
当输出电压超过设定值时，比较器会检测到这一变化，并通过控制电路来控制开关管的动作，从而实现过压保护的功能。
二、过流保护电路过流保护电路也是反激式开关电源中常用的辅助电路之一。
其作用是在输出电流超过设定值时，通过控制开关管的导通和断开来保护负载和开关管。
过流保护电路通常由电流传感器、比较器和控制电路等组成。
当输出电流超过设定值时，电流传感器会检测到这一变化，并通过控制电路来控制开关管的动作，从而实现过流保护的功能。
三、温度保护电路温度保护电路是为了防止开关电源因过热而损坏而设计的辅助电路。
温度保护电路通常由温度传感器、比较器和控制电路等组成。
当温度传感器检测到开关电源的温度超过设定值时，比较器会发出信号，并通过控制电路来控制开关管的动作，从而实现温度保护的功能。
四、软起动电路软起动电路是为了减小开关电源启动时的冲击电流而设计的辅助电路。
软起动电路通常由电容器、电阻器和继电器等组成。
在开关电源启动时，软起动电路会通过控制继电器的动作来实现对电源的逐渐接入，从而减小冲击电流的影响。
以上是反激式开关电源辅助电路的一些常见设计。
在实际应用中，根据具体的需求和要求，可能还需要设计其他辅助电路来满足特定的功能和性能要求。
反激电源rc吸收电路
反激电源rc吸收电路
反激电源（flyback power supply）是一种常见的电源拓扑结构，用于将输入电压转换为所需的输出电压，主要应用于开关电源、电磁驱动、变压器输出等领域。
RC吸收电路（RC snubber circuit）是一种用于消除开关电源
等电感负载的开关噪声和功率开关器件的压力峰值的电路。
它通常由电阻（R）和电容（C）构成。
在反激电源中，RC吸收电路可用于限制电感的二极管反向恢
复峰值电压。
当开关管关闭时，电感中的电流会产生一个反向电压峰值，这可能会损坏二极管或开关器件。
因此，通过添加RC吸收电路，可以将这个反向电压峰值限制在一个安全范围内。
RC吸收电路的工作原理是：当开关管关闭时，电感中的电流
无法瞬间消失，而是会通过RC吸收电路中的电阻和电容形成
一个反向回路，使电流逐渐衰减。
这样就能减小电感中的反向电压峰值。
RC吸收电路的参数设计需要考虑电感的数值、开关频率和所
需的电压限制。
通常需要根据具体的电路要求进行电阻和电容的选择和计算。
总的来说，RC吸收电路在反激电源中起到保护二极管和开关
器件的作用，限制电感中的反向电压峰值，提高电路的可靠性和稳定性。
高效率反激开关电源的设计
江苏科技大学本科毕业设计（论文）学院电气与信息工程学院专业电子信息工程学生姓名李和琦班级学号0945531122指导教师丁伟二零一三年六月江苏科技大学本科毕业论文18W高效率反激开关电源的设计Design of 18W Efficient Flyback Switching Power Supply摘要任何电子设备都离不开可靠的电源，而对于采用电网电源的家用电子设备，其直流电源必须具有适应电网电压变化和负载变化的特性。
为此而发展的的直流稳压电源成为电子设备电路中的一个非常重要的组成部分。
开关电源是利用现代电力电子技术，以高频变压器代替工频变压器，采用脉宽调制技术的交流-直流的稳压电源，它具有管耗小，效率高，稳压范围宽及体积小，重量轻等特点，并广泛应用于工业自动化控制，军工设备，科研设备，LED照明，工控设备，通讯设备，电力设备，仪器设备，医疗设备，半导体制冷等领域。
本文主要内容如下：1.了解开关电源的基本结构，阅读开关电源相关文献，确定毕业设计所要做的内容；2.对开关电源的基本工作原理进行分析，对电源的buck工作模式，boost工作模式，buck-boost工作模式以及flybuck工作模式进行分析比较，最终选择适用于反激开关电源的flybuck工作模式；3.查阅资料学习了设计开关电源的基本方法，以及在设计过程中所需要掌握的原理，设计出一款输出功率为18W，输出电压与电流分别为12V，1.5A，文波小于150mV的高效率反激式开关电源；4.对设计出的实物进行波形分析。
测试其在工作过程中buck电容的电压电流变化，RCD回路上的电压吸收情况，MOS管在高压和断续时的Vds和Vgs电压，空载时的Vcc和Vds电压以及Sense电阻上的电压，对实物的基本特性进行测试。
关键词：直流稳压电源，开关电源，脉宽调制，反激式，高效率AbstractAny electronic devi ce can’t do without reliable power, As for the use of grid power home electronics equipment, The DC power supply must have to adapt to changes in grid voltage and load characteristics. To this end the development of the DC power supply circuit in electronic devices become a very important part.Switching power supply is the use of modern power electronics，High frequency transformers instead of frequency transformers, Using pulse width modulation DC - DC power supply，It has consumed a small tube, high efficiency, wide voltage range and small size, light weight, And is widely used in industrial automation, military equipment, scientific equipment, LED lighting, industrial control equipment, communications equipment, electrical equipment, apparatus equipment, medical equipment, semiconductor refrigeration and other fields.The graduation design process, mainly for the following:1. Understand the basic structure of the switch power supply, switch power supply related literature, to determine the content of the graduation design to do;2. Analyze the basic working principle of switch power supply, the power of the buck mode, boost the work mode, buck - boost work models and flybuck work carries on the analysis comparison, the final choice is suitable for the flyback switching power supply of flybuck working mode;3. To learn the basic methods of design of switch power supply, and the need to master the principle in the design process, and designed A power output of 18 w, output voltage and current respectively for 12 V, 1.5 A, less than 150 mV Wen Bo the flyback type switch power supply with high efficiency;4. The waveform analysis was carried out on the design of physical objects. Test the buck in the working process of the capacitor voltage current changes, RCD circuit voltage absorption.Keywords:Dc regulated power supply, Switching power supply, Pulse width modulation, the flyback type, High efficiency目录第一章绪论 (1)1.1 研究背景与发展状况 (1)1.2 开关电源相关介绍 (2)1.3 本章小结 (3)第二章开关电源的工作原理介绍 (4)2.1 基本拓扑结构 (4)2.1.1 Buck降压变换器 (4)2.1.2 Boost升压变换器 (6)2.1.3 Buck－Boost降压或升压变换器 (7)2.2 Flyback模式 (9)2.2.1 Buck-Boost拓扑Flyback (9)2.2.2 工作原理 (9)2.2.3 主要关系推导 (12)2.3本章小结 (13)第三章开关电源基本结构及元器件介绍 (14)3.1 开关电源基本结构 (14)3.2 开关电源主要器件 (15)3.2.1 TL431 (15)3.2.2 通嘉LD7531 (16)3.2.3 光耦 (16)3.2.4 安规电容 (17)3.3 本章小结 (17)第四章反激式开关电源的参数计算 (18)4.1课题介绍 (18)4.2 原理图和一般工作过程 (18)4.3 确定DC电压范围和输入整流滤波电容 (19)4.3.1 确定DC电压范围 (19)4.3.2 确定整流滤波电容 (20)4.4 反激式变压器的设计 (20)4.5 确定次级整流二极管 (24)4.6 确定输出电容 (24)4.7 RCD缓冲器的参数设计 (24)4.8 反馈回路的参数设计 (27)4.9 Sense电阻大小的确定 (28)4.10 安规电容的参数确定 (28)4.11提高效率的方法 (29)4.12 本章小结 (30)第五章反激式开关电源的产品测试 (31)5.1 基本测试 (31)5.2 波形分析 (31)5.3 本章小结 (36)结论 (37)致谢 (38)参考文献 (39)第一章绪论1.1 研究背景与发展状况电源按工作状态一般可分为线性电源，开关电源。
介绍反激变换器的设计步骤
介绍反激变换器的设计步骤反激变换器是一种常用的开关电源电路，常见于电子设备中，用于将输入交流电转换为所需的直流电。
下面将介绍反激变换器的设计步骤。
设计反激变换器的步骤如下：1.确定需求和要求：首先需要明确设计的目标，包括输入电压范围、输出电压、输出电流、效率要求等。
根据这些需求，选择相应的元件和电路拓扑。
2.选择变压器：根据输入输出电压的要求和功率计算，选择合适的变压器。
变压器的参数包括输入侧和输出侧的匝数，磁链峰值，相互感应强度等。
选择合适的变压器可以提高系统的效率和性能。
3.选择开关管和二极管：开关管是反激变换器的核心元件，主要承担开关功能，输出控制电流。
选择合适的开关管需要考虑其导通和关断性能，以及压降和功率损耗。
二极管用于接通开关管后的电流，选择合适的二极管可以减少反向回馈电流和损耗。
4.选择辅助元件：辅助元件包括电感、电容和滤波电路等。
电感用于储存和释放能量，电容用于平滑和滤波输出电压。
根据系统的设计要求和计算结果，选择合适的电感和电容，以满足输出电压和电流的稳定性和纹波的要求。
5.选择控制芯片和反馈电路：控制芯片用于监测输入输出电压和电流，并调整开关管的导通和关断时间，以维持输出电压稳定。
选择合适的控制芯片需要考虑其功能、性能和成本等因素。
反馈电路用于将输出电压与参考电压进行比较，并通过控制芯片进行调整。
设计反馈电路需要根据输出电压范围和精度要求选择合适的元件和电路拓扑。
6.进行仿真和优化：使用电路仿真软件对设计的反激变换器进行仿真和优化。
通过仿真可以评估系统的性能和性能，例如效率、纹波电流、纹波电压等，从而进行调整和优化。
7.确定PCB布局和散热设计：根据设计和仿真结果，进行PCB布局和散热设计。
合理的PCB布局可以提高系统的抗干扰性能和稳定性，减少横纹电流和噪声。
散热设计可以提供合适的散热方式和散热面积，以保证系统的稳定性和寿命。
8.原型制造和调试：根据设计和布局结果，制造反激变换器的原型，并进行调试和测试。
反激电源整流二极管吸收电路
反激电源整流二极管吸收电路反激电源是一种常见的电源拓扑结构，它具有高效、稳定的特点，广泛应用于各种电子设备中。
在反激电源中，整流二极管吸收电路是一个至关重要的组成部分，它对电源稳定性和效率起着关键作用。
整流二极管吸收电路是指在反激电源中，通过合理设计整流二极管工作状态，使得在二极管导通阶段，能够将输出电容中的电荷尽可能消耗掉，以便实现能量的合理利用。
这种设计在反激电源中尤为重要，因为反激电源在工作时，输出电容中会积聚大量电荷，如果不能有效地吸收和利用这些电荷，就会导致能量浪费和电压不稳定现象的出现。
在设计整流二极管吸收电路时，需要考虑的因素有很多。
首先是整流二极管的选择，通常需要考虑反向漏电流、导通压降和响应速度等参数，以确保整流二极管能够在反激电源中稳定可靠地工作。
其次是整流二极管的驱动电路设计，需要保证整流二极管在开关时能够迅速响应，并且在关断时能够尽快停止导通，以减小功耗和提高效率。
除了整流二极管本身的设计外，整流二极管吸收电路的工作状态也需要仔细考虑。
在整流二极管导通时，要确保输出电容中的电荷能够被尽可能消耗掉，这通常需要设计合适的电容和电阻网络，以提供吸收电荷的通路。
在整流二极管关断时，要避免因电荷积聚而导致的过压现象的出现，这通常需要设计合适的保护电路，以确保整流二极管和其他元器件的安全工作。
总结来看，整流二极管吸收电路在反激电源中起着至关重要的作用。
通过合理设计整流二极管的工作状态和吸收电路，可以提高反激电源的稳定性和效率，从而更好地满足各种电子设备对电源的要求。
个人观点上，整流二极管吸收电路的设计需要综合考虑电路稳定性、效率和成本等因素，在实际设计中需要根据具体的应用场景来进行调整和优化。
希望本文对反激电源整流二极管吸收电路有所帮助，也欢迎大家多多指正。
在反激电源中，整流二极管吸收电路的设计是至关重要的。
一个优秀的整流二极管吸收电路可以提高反激电源的工作效率和稳定性，同时也能减少能量浪费，延长电子设备的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种有效的反激钳位电路设计方法
[日期：2006-6-27] 来源：电源技术应用作者：姜德来，张晓峰，吕征宇[字体：大中小]
0 引言
单端反激式开关电源具有结构简单、输入输出电气隔离、电压升／降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。
然而，由于漏感影响，反激变换器功率开关管关断时将引起电压尖峰，必须用钳位电路加以抑制。
由于RCD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合RCD钳位更有实用价值。
1 漏感抑制
变压器的漏感是不可消除的，但可以通过合理的电路设计和绕制使之减小。
设计和绕制是否合理，对漏感的影响是很明显的。
采用合理的方法，可将漏感控制在初级电感的2％左右。
设计时应综合变压器磁芯的选择和初级匝数的确定，尽量使初级绕组可紧密绕满磁芯骨架一层或多层。
绕制时绕线要尽量分布得紧凑、均匀，这样线圈和磁路空间上更接近垂直关系，耦合效果更好。
初级和次级绕线也要尽量靠得紧密。
2 RCD钳位电路参数设计
2.1 变压器等效模型
图1为实际变压器的等效电路，励磁电感同理想变压器并联，漏感同励磁电感串联。
励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合，能量不能传递到副边，如果不采取措施，漏感将通过寄生电容释放能量，引起电路电压过冲和振荡，影响电路工作性能，还会引起EMI问题，严重时会烧毁器件，为抑制其影响，可在变压器初级并联无源RCD钳位电路，其拓扑如图2所示。
2.2 钳位电路工作原理
引入RCD钳位电路，目的是消耗漏感能量，但不能消耗主励磁电感能量，否则会降低电路效率。
要做到这点必须对RC参数进行优化设计，下面分析其工作原理：当S1关断时，漏感Lk释能，D导通，C上电压瞬间充上去，然后D截止，C通过R放
电。
1)若C值较大，C上电压缓慢上升，副边反激过冲小，变压器能量不能迅速传递到副边，见图3(a)；
2)若C值特别大，电压峰值小于副边反射电压，则钳位电容上电压将一直保持在副边反射电压附近，即钳位电阻变为死负载，一直在消耗磁芯能量，见图3(h)；
3)若RC值太小，C上电压很快会降到副边反射电压，故在St开通前，钳位电阻只将成为反激变换器的死负载，消耗变压器的能量，降低效率，见图3(c)：
4)如果RC值取得比较合适，使到S1开通时，C上电压放到接近副边反射电压，到下次导通时，C上能量恰好可以释放完，见图3(d)，这种情况钳位效果较好，但电容峰值电压大，
器件应力高。
第2)和第3)种方式是不允许的，而第1)种方式电压变化缓慢，能量不能被迅速传递，第4)种方式电压峰值大，器件应力大。
可折衷处理，在第4)种方式基础上增大电容，降低电压峰值，同时调节R，，使到S1开通时，C上电压放到接近副边反射电压，之后RC继续放电至S1下次开通，如图3(e)所示。
2.3 参数设计
S1关断时，Lk释能给C充电，R阻值较大，可近似认为Lk与C发生串联谐振，谐振周期为TLC=2π、LkC，经过1／4谐振周期，电感电流反向，D截止，这段时间很短。
由于D存在反向恢复，电路还会有一个衰减振荡过程，而且是低损的，时间极为短暂，因此叮以忽略其影响。
总之，C充电时间是很短的，相对于整个开关周期，可以不考虑。
对于理想的钳位电路工作方式，见图3(e)。
S1关断时，漏感释能，电容快速充电至峰值Vcmax，之后RC放电。
由于充电过程非常短，可假设RC放电过程持续整个开关周期。
RC值的确定需按最小输入电压，最大负载，即最大占空比条件工作选取，否则，随着D 的增大，副边导通时间也会增加，钳位电容电压波形会出现平台，钳位电路将消耗主励磁电感能量。
对图3(c)工作方式，峰值电压太大，现考虑降低Vcmax。
Vcmax只有最小值限制，必须大于副边反射电压
可做线性化处理来设定Vcmax，如图4所示，由几何关系得
为保证S1开通时，C上电压刚好放到需满足
将(1)式代入(2)式可得
对整个周期RC放电过程分析，有
根据能量关系有
式中：Ipk／Lk释能给C的电流峰值将式(1)和式(4)代人式(5)，得
结合式(3)，得
电阻功率选取依据
式中：fs为变换器的工作频率。
3 实验分析
输入直流电压．30(1±2％)v，输出12V／lA，最大占空比Dmax=0.45，采用UC3842控制，工作于DCM方式，变压器选用CER28A型磁芯，原边匝数为24匝，副边取13匝。
有关实验波形如图5~图8所示。
图7显示在副边反射电压点没有出现平台，说明结果与理论分析吻合。
4 结语
按照文中介绍的方法设计的钳位电路，可以较好地吸收漏感能量，同时不消耗主励磁电感能量。
经折衷优化处理，既抑制了电容电压峰值，减轻了功率器件的开关应力，又保证了足够电压脉动量，磁芯能量可以快速、高效地传递，为反激变换器的设计提供了很好的依据。
