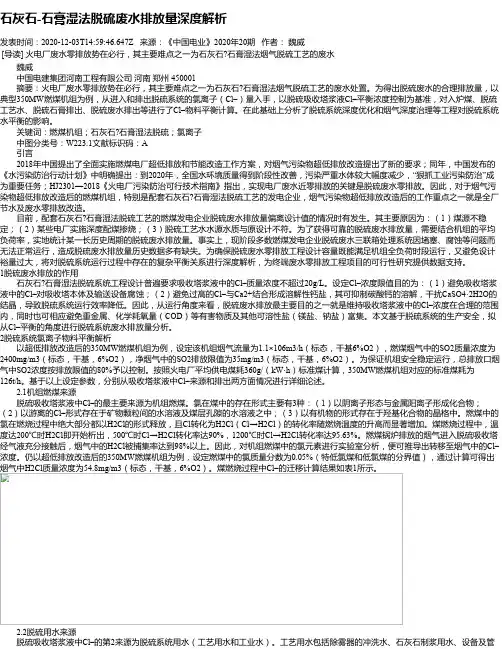

石灰石-石膏湿法脱硫废水排放量深度解析发表时间:2020-12-03T14:59:46.647Z 来源:《中国电业》2020年20期作者:魏威[导读] 火电厂废水零排放势在必行,其主要难点之一为石灰石?石膏湿法烟气脱硫工艺的废水魏威中国电建集团河南工程有限公司河南郑州 450001摘要:火电厂废水零排放势在必行,其主要难点之一为石灰石?石膏湿法烟气脱硫工艺的废水处置。

为得出脱硫废水的合理排放量,以典型350MW燃煤机组为例,从进入和排出脱硫系统的氯离子(Cl–)量入手,以脱硫吸收塔浆液Cl–平衡浓度控制为基准,对入炉煤、脱硫工艺水、脱硫石膏排出、脱硫废水排出等进行了Cl–物料平衡计算。

在此基础上分析了脱硫系统深度优化和烟气深度治理等工程对脱硫系统水平衡的影响。

关键词:燃煤机组;石灰石?石膏湿法脱硫;氯离子中图分类号:W223.1文献标识码:A引言2018年中国提出了全面实施燃煤电厂超低排放和节能改造工作方案,对烟气污染物超低排放改造提出了新的要求;同年,中国发布的《水污染防治行动计划》中明确提出:到2020年,全国水环境质量得到阶段性改善,污染严重水体较大幅度减少,“狠抓工业污染防治”成为重要任务;HJ2301—2018《火电厂污染防治可行技术指南》指出,实现电厂废水近零排放的关键是脱硫废水零排放。

因此,对于烟气污染物超低排放改造后的燃煤机组,特别是配套石灰石?石膏湿法脱硫工艺的发电企业,烟气污染物超低排放改造后的工作重点之一就是全厂节水及废水零排放改造。

目前,配套石灰石?石膏湿法脱硫工艺的燃煤发电企业脱硫废水排放量偏离设计值的情况时有发生。

其主要原因为:(1)煤源不稳定;(2)某些电厂实施深度配煤掺烧;(3)脱硫工艺水水源水质与原设计不符。

为了获得可靠的脱硫废水排放量,需要结合机组的平均负荷率,实地统计某一长历史周期的脱硫废水排放量。

事实上,现阶段多数燃煤发电企业脱硫废水三联箱处理系统因堵塞、腐蚀等问题而无法正常运行,造成脱硫废水排放量历史数据多有缺失。

脱硫出口蒸发水量计算方法

脱硫出口蒸发水量计算方法

脱硫出口蒸发水量计算方法

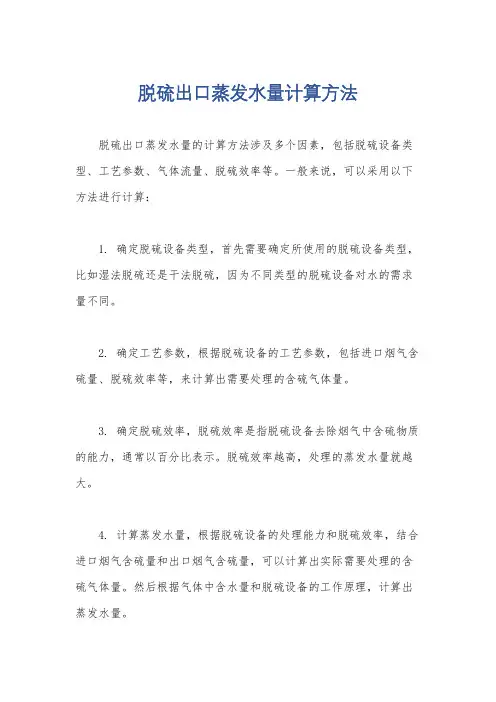

脱硫出口蒸发水量的计算方法涉及多个因素,包括脱硫设备类型、工艺参数、气体流量、脱硫效率等。

一般来说,可以采用以下方法进行计算:
1. 确定脱硫设备类型,首先需要确定所使用的脱硫设备类型,比如湿法脱硫还是干法脱硫,因为不同类型的脱硫设备对水的需求量不同。

2. 确定工艺参数,根据脱硫设备的工艺参数,包括进口烟气含硫量、脱硫效率等,来计算出需要处理的含硫气体量。

3. 确定脱硫效率,脱硫效率是指脱硫设备去除烟气中含硫物质的能力,通常以百分比表示。

脱硫效率越高,处理的蒸发水量就越大。

4. 计算蒸发水量,根据脱硫设备的处理能力和脱硫效率,结合进口烟气含硫量和出口烟气含硫量,可以计算出实际需要处理的含硫气体量。

然后根据气体中含水量和脱硫设备的工作原理,计算出蒸发水量。

5. 考虑其他因素,除了上述因素外,还需要考虑其他可能影响蒸发水量的因素,比如环境温度、湿度等。

需要注意的是,脱硫出口蒸发水量的计算是一个复杂的工程问题,涉及多个参数和因素,需要根据具体情况进行详细的计算和分析。

在实际工程中,通常需要由专业的工程师或环保技术人员进行计算和设计,以确保脱硫设备的正常运行和达到排放标准。
