高海拔地区专用10KV高原型真空接触器

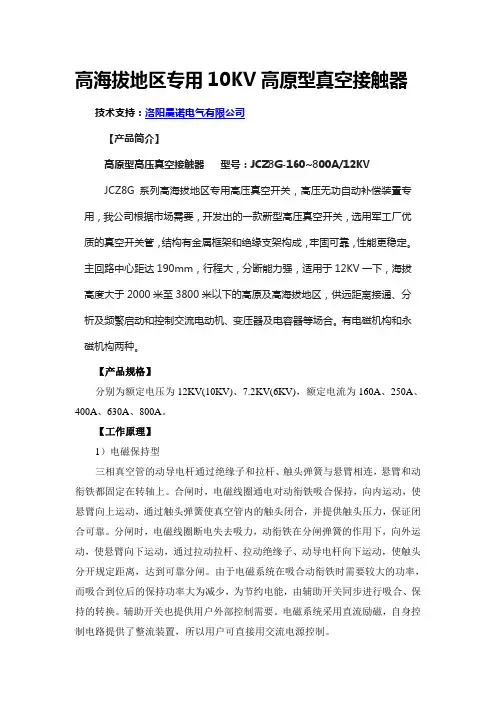

高海拔地区专用10KV高原型真空接触器技术支持：洛阳晨诺电气有限公司【产品简介】高原型高压真空接触器型号：JCZ8G-160~800A/12KVJCZ8G系列高海拔地区专用高压真空开关，高压无功自动补偿装置专用，我公司根据市场需要，开发出的一款新型高压真空开关，选用军工厂优质的真空开关管，结构有金属框架和绝缘支架构成，牢固可靠，性能更稳定。

主回路中心距达190mm，行程大，分断能力强，适用于12KV一下，海拔高度大于2000米至3800米以下的高原及高海拔地区，供远距离接通、分析及频繁启动和控制交流电动机、变压器及电容器等场合。

有电磁机构和永磁机构两种。

【产品规格】分别为额定电压为12KV(10KV)、7.2KV(6KV)，额定电流为160A、250A、400A、630A、800A。

【工作原理】1）电磁保持型三相真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连，悬臂和动衔铁都固定在转轴上。

合闸时，电磁线圈通电对动衔铁吸合保持，向内运动，使悬臂向上运动，通过触头弹簧使真空管内的触头闭合，并提供触头压力，保证闭合可靠。

分闸时，电磁线圈断电失去吸力，动衔铁在分闸弹簧的作用下，向外运动，使悬臂向下运动，通过拉动拉杆、拉动绝缘子、动导电杆向下运动，使触头分开规定距离，达到可靠分闸。

由于电磁系统在吸合动衔铁时需要较大的功率，而吸合到位后的保持功率大为减少，为节约电能，由辅助开关同步进行吸合、保持的转换。

辅助开关也提供用户外部控制需要。

电磁系统采用直流励磁，自身控制电路提供了整流装置，所以用户可直接用交流电源控制。

由于真空开关主触头得分合是在真空中进行，因而具有良好的开断特性，寿命长，安全可靠。

3）永磁机构型具有永磁机构装置功能的接触器，当合闸电源供电时，其合闸过程同上述电磁保持型一样，使接触器闭合，但保持是有先进的永磁机构装置完成，实现可靠合闸，且合闸后，控制回路都无需电源，起到可靠、节能作用。

分闸时。

真空接触器工作原理

真空接触器工作原理真空接触器是一种常见的真空设备，广泛应用于电子、航空航天、医疗等领域。

它的工作原理是通过控制真空度和接触面积，实现材料之间的接触和传热。

本文将介绍真空接触器的工作原理，包括其结构、工作过程和应用。

1. 结构真空接触器通常由真空室、真空泵、加热/冷却装置和控制系统组成。

真空室是容纳被加热或冷却物体的空间，通常由不锈钢或其他耐高温材料制成。

真空泵用于抽取真空室内的气体，使其达到所需的真空度。

加热/冷却装置则用于控制被加热或冷却物体的温度。

控制系统则用于监控和调节真空度、温度等参数。

2. 工作原理真空接触器的工作原理可以分为两个部分：真空度的控制和传热过程的实现。

首先是真空度的控制，真空泵通过不断抽取真空室内的气体，使其达到所需的真空度。

真空度的控制对于传热过程至关重要，因为在真空条件下，热传导效果更好，能够实现更高效的传热。

接下来是传热过程的实现，真空接触器通常通过加热或冷却装置控制被加热或冷却物体的温度，从而实现传热。

在真空条件下，热传导主要通过辐射和对流来实现。

辐射传热是指热量通过辐射波长的电磁波传递，而对流传热则是指热量通过气体或液体的对流传递。

在真空条件下，对流传热几乎为零，因此辐射传热成为主要的传热方式。

通过控制加热或冷却装置，可以实现被加热或冷却物体的温度控制，从而实现传热过程。

3. 应用真空接触器在电子、航空航天、医疗等领域有着广泛的应用。

在电子领域，真空接触器常用于半导体制造过程中的退火、烧结等工艺，通过控制真空度和温度，实现材料的加工和改性。

在航空航天领域，真空接触器常用于航天器的热控制系统，通过真空条件下的传热，实现航天器内部温度的控制。

在医疗领域，真空接触器常用于医疗设备的制造过程中，通过真空条件下的加热或冷却，实现材料的处理和改性。

总之，真空接触器通过控制真空度和传热过程，实现材料之间的接触和传热。

它在电子、航空航天、医疗等领域有着广泛的应用，为相关领域的发展和进步提供了重要支持。

真空接触器工作原理

真空接触器工作原理真空接触器是一种常用于工业生产中的设备，它能够在真空条件下进行物质的接触和反应，具有广泛的应用领域。

接下来，我们将详细介绍真空接触器的工作原理。

首先，真空接触器是通过排除空气，使反应物质在无氧或低氧环境下进行接触和反应的设备。

在真空接触器中，通过抽取容器内的空气，降低压力，形成真空环境。

真空环境下，反应物质的分子间距离较大，分子之间的碰撞频率降低，从而减少了反应物质之间的相互作用，使得反应更加纯净和高效。

其次，真空接触器的工作原理涉及到真空泵和真空阀等关键部件。

真空泵是用来抽取容器内的气体，形成真空环境的设备。

真空阀则用来控制容器内的压力，确保真空环境的稳定性。

这些关键部件的协调工作，使得真空接触器能够稳定地工作，确保反应过程的顺利进行。

另外，真空接触器的工作原理还涉及到物质的传输和分布。

在真空接触器中，通过设计合理的结构和装置，可以实现反应物质的均匀分布和传输。

这样一来，可以确保反应物质充分接触，提高反应效率和产物纯度。

总的来说，真空接触器的工作原理是通过排除空气，形成真空环境，使得反应物质在无氧或低氧条件下进行接触和反应。

同时，通过真空泵、真空阀等关键部件的协调工作，实现真空环境的稳定性。

此外，通过合理设计的结构和装置，实现反应物质的均匀分布和传输。

这些工作原理的协同作用，使得真空接触器能够在工业生产中发挥重要作用，实现高效、纯净的反应过程。

综上所述，真空接触器的工作原理是一个复杂而精密的系统工程，它涉及到多个方面的知识和技术。

只有深入理解其工作原理，才能更好地运用真空接触器，提高生产效率，改善产品质量。

希望本文的介绍能够帮助您更好地了解真空接触器的工作原理，为工业生产提供参考和指导。

真空接触器

串入合闸线圈回路，实现合闸保持；分闸时，线圈回
路断电，由分闸弹簧作用，衔铁释放，方轴通过操作板和绝缘子带动灭弧室动导杆向下运动，接触器分闸。
真空接触器

对于电保持方案，保持线圈与合闸线圈串联用以
实现接触器长期合闸保持，而电容器用来消除辅助开
关常闭触点转换合闸回路时的电火花，从而提高辅助
开关常闭触点转换合闸回路的稳定性和可靠性。
续流二极管在回路中起到保护作用，电保持型二极
管串入保持线圈，机械保持型与合闸线圈并联。
真空接触器调试
1.接触器调试
用扳手卡住轴【20】使接触器合闸，对于机械锁扣方案，调整锁扣机构【25】的前后位置，使接触器合闸机构合闸到位后其正好扣住→ 调整绝缘子【6】的上下位置，调整操作弹簧【7】的长度，长度 JCZ5-12J（D）系列为36±1mm（630A）、38±1mm（250A、400A）， JCZ5-7.2J（D）系列为34±1mm →旋转调整螺母【8】调整超程（调整螺母与操作板【22】支点间间隙），超程为1.5±0.5mm，用塞规测量→接触器分闸，调整限位螺栓【24】前后位置，调整触头开距，开距: JCZ5-12J（D）系列为6.0mm，JCZ5-7.2J（D）系列为4.5mm （250A、400A）、5mm（630A）→旋转螺杆【10】，调整主弹簧长度，螺杆每旋转半圈调整0.75mm。调整后，在接触器摩擦处加润滑油，然后检查接触器在85%～110%额定操作电压下合闸动作是否正常。对于机械锁扣方案检查，在交流真空接触器65%～120%额定操作电压下分闸动作是否正常，对于电保持方案检查在60%～120%额定操作电压下分闸动作是否正常。三相合闸同期性可简单用灯泡法目测。如果三相合闸同期性不符合序1.3 表平均分闸速度的要求，可微调调整螺母【8】的上下位置。

交流真空接触器的作用

交流真空接触器的作用
交流真空接触器的作用主要是在交流电路中快速切断和连接电路，它具有承受电压高、击穿电压低、寿命长、抗干扰性强等特点。

广泛应用于电力、矿山、治金、石油化工、机械、交通等领域的设备和系统中。

交流真空接触器不仅能切断电路，还具有保护电路的功能。

当电路中发生过电流、短路等异常情况时，交流真空接触器能够自动切断电路，保护设备和人员的安全。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

制表：审核：批准：。

高压真空断路器和高压接触器的区别

高压真空断路器和高压真空接触器的区别一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达1250A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。

接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。

在接触器的通断是通过控制线圈电压来实现的。

根据灭弧的不同结构可以分为真空接触器和普通接触器。

根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。

在工业电气中，接触器的型号很多，工作电流在5A-1250A的不等，其用处相当广泛。

二、高压真空断路器高压真空断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

高压真空断路器按其使用范围分为高压高压真空断路器与低压高压真空断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

高压真空断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压高压真空断路器则是一种使用量大面广的电器。

高压真空断路器是起保护作用的，能熄灭电弧，有分段能力。

接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，长闭的打开，这样来控制。

真空接触器工作原理

真空接触器工作原理
真空接触器工作原理
1、有电保持合闸原理通过电磁线圈的通电让合闸线圈进行合闸，同时在由保持线圈完成保持，分闸原理是让电磁线圈中的保持线圈进行断电，再利用弹簧实现分闸动作。

2、机械保持合闸原理是当电磁线圈通电完成合闸之后再断电，再由机械锁扣完成保持动作，分闸原理是让脱扣线圈通电打开机械锁扣，并通过弹簧完成分闸动作。

低压真空接触器工作原理
触头系统采用真空灭弧室的接触器。

低压真空接触器工作原理见图2。

使用真空接触器时的安全注意事项

使用真空接触器时的安全注意事项真空接触器是一种常用于制造和加工半导体材料、光学和电子设备等领域的高技术设备。

它能够在低压力条件下处理高纯度材料，保证制品的质量和精度。

但使用真空接触器时也存在一些潜在的安全风险，因此我们必须了解相关的安全注意事项，以避免发生事故。

1. 在操作前检查真空接触器的状态在使用真空接触器之前，必须仔细检查设备的状态，以确保它能够正常运行。

首先，检查真空系统的压力和温度，确保它们正常工作。

然后，检查真空室、阀门、泵等部件是否存在磨损或损坏。

如果有这样的情况，必须立即更换或修理，以保证设备的安全性和可靠性。

2. 遵守安全操作规程在使用真空接触器时，必须遵守相关的安全操作规程。

首先，要穿戴好防护设备，包括手套、护目镜、防护服等，以保护自己的安全。

其次，要严格遵守操作程序，确保操作正确、安全。

最后，要避免操作错误，包括将非专用物品加载进真空室、过度加热等，以防止设备损坏或安全事故发生。

3. 保持设备的清洁与维护真空接触器应该定期进行清洁与维护。

在进行清洁时，要避免使用刻画清洁剂等不安全的清洁用品，以免对设备造成损坏或安全隐患。

在进行维护时，要注意不要疏忽维护设备的故障和问题，以保证设备的正常工作。

4. 正确使用真空泵真空泵是真空接触器中最重要的部件之一，其工作状态对整个设备的性能和安全性有着重要的影响。

在使用真空泵时，必须严格按照操作规程进行操作，并保证泵的压力和流量符合设备的要求。

一旦出现异常，必须立即停止使用、检查和维护，以防止设备受损或人员受伤。

5. 紧急情况下的处理在紧急情况下，比如高压、漏气、火灾等，必须立即采取措施，以最大限度地减少事故的发生和危害。

在识别出故障后，应立即停机并切断电源，随后进行检查和处理。

如果无法处理，应及时联系专业维修工程师或相关部门，以进行专业的维护和修复。

6. 定期培训和检查最后，为了保证设备的正常使用和安全，必须定期进行安全检查和安全培训。

安全检查应该由专业工程师或相关部门进行，以确保设备的安全性和完整性。

VCR193接触器使用说明书

目录1 概述 (2)1.1 总则 (2)1.2 可提供的形式 (2)1.3 应用领域 (2)1.4 依据标准 (2)1.5 使用条件 (2)1.6 主要技术特性 (3)1.7 结构及原理 (3)1.7.1 主体结构 (3)1.7.2 灭弧原理 (4)1.7.3 动作原理 (4)2 熔断器选用说明（仅供参考） (4)2.1 熔断器 (4)2.2 电动机保护熔断器的选用 (4)2.3 变压器保护熔断器的选用 (4)2.4 熔断器使用 (5)3 技术参数.............................. 5 3.1 技术参数 (5)3.2 机械特性参数 (6)3.3 操动机构技术参数 (6)4. 外形尺寸 (7)4.1 固定式接触器 (7)4.2 手车式接触器 (7)5 电气原理图 (8)5.1固定式接触器的电气原理图 (8)5.2 手车式接触器的电气原理图 (9)5.3 图中所表示的操作状态 (11)5.4 说明 (11)6 安装、调试与操作 (11)7 维护与保养 (12)8 运输与储存 (12)9 随机文件及附件 (13)10 订货须知 (13)11 安全注意事项 (13)1 概述1.1 总则由澳大利亚通用电气设备有限公司生产的新一代电磁操动机构的三相接触器——VCR193真空接触器，主要用于额定工作电压12kV以下，额定频率50Hz/60Hz的三相交流系统中需要大量分、合闸操作循环的场合，同时又是特别适用于频繁操作的理想电器。

VCR193真空接触器主要由真空灭弧室、电磁操动机构以及其它辅助部件构成。

通过电磁操动机构控制来实现接触器的合闸操作，分闸操作则由分闸弹簧实现。

其结构紧凑、在无需经常维护的条件下仍保证其长久的电气和机械寿命。

VCR193真空接触器与旧系列的接触器有着良好的互换性，同时它附件的通用性强，易于组装成不同的配置。

1.2 可提供的形式VCR193真空接触器具有电气自保持和机械自保持两种配置，可提供以下两种结构形式：⏹固定式⏹手车式（配置熔断器支座）手车式接触器主要由固定式接触器和特定的底盘手车组成。

电气百科：真空接触器和真空断路器的区别

电气百科：真空接触器和真空断路器的区别
真空接触器属于一种可以承受反复操作的装置，同时可以起到切断负载电流的作用，但是不能够起到开断短路电流的作用。

真空接触器具备了常开和常闭两种触点，且不具有短路电流保护功能，能够在接受到给定信号时来执行分开和保持动作。

真空断路器属于一种起到保护作用的设备，在当工作线路中发生了故障时，可以自动通过分合闸动作完成线路保护，同时也能通过手动操作分闸来对负荷电流进行切断。

真空断路器可起到过载保护、短路保护、控制保护以及联锁保护等作用，因此在这些方面相对于真空接触器要强且有区别。

真空所指的只不过就是将灭弧单元放置到真空环境中而已，空气所指的是利用空气介质完成灭弧。

而真空灭弧无非就是增加了对环境的适应性，同时也是因为真空绝缘性能和灭弧性能都表现比其它灭弧效果要好一些，所以得到应用的场所普遍也都是看重这个性能要求的。

真空接触器可起到切断负载电流、可频繁操作、可频繁接通和分断较大电流等作用，在这些方面能力比较强同时额定操作电压也相对较高，若是在高压环境建议和高压真空断路器配合使用，这样会更加安全和有保障。

真空接触器工作原理

真空接触器工作原理
真空接触器是一种常见的电力传动装置，用于控制高压电流的导通和断开。

它的工作原理可以简单概括为以下几个步骤：
1. 真空接触器内部的触头部分包括静触头和动触头。

当真空接触器处于断开状态时，动触头与静触头相隔一段距离，在两者之间形成一个真空区域。

2. 当控制系统使真空接触器通电时，通过电磁力作用，动触头被吸引并迅速移动向静触头。

3. 当动触头靠近静触头时，电弧逐渐形成，这是因为随着动触头的靠近，电流通过两个触点的接触面积变小，导致触点间电阻增加。

4. 一旦电弧形成，电弧将加热并电离周围的气体，产生一个高温高压的等离子体区域。

这个等离子体区域在真空接触器的设计中，并不能完全消除，但是电弧区域的体积相对较小。

5. 随着动触头的继续接近静触头，电弧区域进一步缩小，最终电弧被迫熄灭，随之导通完成。

6. 当控制系统切断真空接触器的电源时，电磁力消失，动触头由于弹簧力的作用迅速与静触头分离，断开完毕。

总结起来，真空接触器的工作原理就是利用弹簧力和电磁力的相互作用，在真空状态下形成和熄灭电弧，以控制电流的导通
和断开。

真空材料的使用有助于防止弧的频繁重燃，同时也能提高接触器的绝缘性能和耐热性能。

真空接触器工作原理

真空接触器工作原理
真空接触器是一种常见的工业设备，其工作原理是利用真空环境下的气体分子
稀薄程度来实现材料的加工、处理和传递。

真空接触器通常由真空室、真空泵、气体控制系统和工件传递系统等部分组成。

在工作时，真空接触器通过将真空室内的气体抽出，使得真空度达到一定的要求，从而实现对工件的处理和加工。

首先，真空接触器的工作原理是基于真空环境下气体分子的稀薄程度。

在真空
状态下，气体分子的密度较低，因此在工件表面的处理和加工过程中，气体分子对工件的影响较小，可以减少气体对工件的污染和影响，同时也能够提高工件表面的光洁度和精度。

其次，真空接触器通过真空泵将真空室内的气体抽出，使得真空度达到一定的
要求。

真空泵是真空接触器中非常重要的部件，它能够将真空室内的气体抽出，从而形成真空环境。

真空泵的种类有很多，常见的有离心泵、旋片泵、扩散泵等，它们可以根据不同的工作原理和要求来实现对真空度的控制和调节。

此外，真空接触器还需要配备气体控制系统和工件传递系统。

气体控制系统能
够对真空室内的气体进行控制和调节，以满足不同工艺过程对气体环境的要求。

工件传递系统则能够实现对工件在真空环境下的传递和处理，通常采用机械手、输送带等设备来实现工件的自动化加工和处理。

总的来说，真空接触器通过构建真空环境，利用气体分子稀薄的特性，实现对
工件的加工、处理和传递。

它在电子、光学、航天、医疗等领域都有着广泛的应用，能够满足不同工艺过程对真空环境的要求，具有很高的工艺和经济效益。

随着科学技术的不断发展，真空接触器的工作原理和技术也在不断完善和提高，为各行业的生产和加工提供了更加可靠和高效的解决方案。

CKJ接触器说明

CKJ5交流低压真空接触器交流低压真空接触器CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力网络，供直接或远距离接通和分断主电路之用。

因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作于油田、化工等场合。

一、工作条件1．海拨高度不超过2000米。

2．环境空气温度：-25～+40℃。

3．空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。

最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。

4．安装面与垂直面的倾斜度不超过15°。

安装类别通常为第Ⅲ类。

5．环境污染等级为3级。

6．振动不大于30米/秒的场。

二、主要技术参数型号额定电压(工频)(V) 额定电流(A) 主触头参数工频耐压V(有效值) 主电路控制电路开距(mm) 超程(mm) 终压力(N) 主电路辅助电路控制电路 CKJ5-80/1140 1140 36,110,220,380 80 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-125/1140 1140 36,110,220,380 125 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-160/1140 1140 36,110,220,380 160 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-250/1140 1140 36,110,220,380 250 2±0.2 >1.5 80±10 4200 2500 2000 CKJ5-400/1140 1140 36,110,220,380 400 20+0.5 >1.5 120±20 4200 2500 2000 CKJ5-600/1140 1140 36,110,220,380 600 20+0.5 >1.5 190±20 4200 2500 2000 型号接通能力分通能力极限分断电流(A) 电寿命次数机械寿命次数质量 AC3 AC4 CKJ5-80/1140 10 Ie,100次 8 Ie,25次 2000,3次60×104 6×104 300×104 3.8kg CKJ5-125/1140 10 Ie,100次 8 Ie,25次 2000,3次60×104 6×104 300×104 3.8kg CKJ5-160/1140 10 Ie,100次 8 Ie,25次 2000,3次60×104 6×104 300×104 3.8kg CKJ5-250/1140 10 Ie,100次 8 Ie,25次 4500,3次60×104 6×104 300×104 8kg CKJ5-400/1140 10 Ie,100次 8 Ie,25次 4500,3次60×104 2×104 300×104 11.3kg CKJ5-600/1140 10 Ie,100次 8 Ie,25次 6000,3次60×104 0.5×104 300×104 19.5kg三、结构及工作原理接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。

无锡蓝虹真空接触器说明书

无锡蓝虹真空接触器说明书
1、真空接触器是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少(220V或380V)，一般都标得有。

并且注意真空接触器接触点是常闭还是常开。

如果有自锁控制，根据原理理一下线路就可以了。

2、一般三相高压真空接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

abb-v12真空接触器

标题：abb-v12真空接触器
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

电力机车电器-电空接触器和真空接触器

触头装置：主触头为直动桥式双断点，触头表面成120°夹角，其材质为紫铜，其上焊有银片，且动静触头之间为面接触，有较好的导电性能。触头的分合属上下直动式，结构比较简单，维修也比较方便。联锁触头采用通用件，为一行程开关。传动装置：采用的是薄膜传动装置，它主要由气缸，活塞，皮碗和复原弹簧等组成，本身不带电空阀，由四个外接电空阀控制。
110DC－控制电源的电压值及控制电源类型。
一、作用 EVS630/1-110 DC型，用于SS4改型、 SS9型电力机车主电路
中用来接通或断开功率因数补偿装置。 EVS700/1-110 DC型在SS8型电力机车的列车供电电路中，实现
机车向列车供电的控制。
1－机座；2－真空开关管；3－连接卡圈；4－下连接板；5－软连接；
课后作业
2、TCK7-600/1500型电空接触器的主触头额定电流为（）。
A 600A B 1200A C 110A
第二章接触器第四节真空接触器
《电力机车电器》第二章接触器
真空接触器是指其主触头是在真空室中分断，真空有利于电弧的熄灭。该种接触器具有接通和分断能力大，电气和机械寿命长等特点，适用于重任务条件下供重要场合使用。
1－支柱；2－静触头座；3－静主触头； 4－连接片；5－绝缘块；6－动主触头；
7－绝缘杆； 8－动主触头桥；9－弹簧；10－铭牌； 11－联锁触头；12－联锁板；13－气缸
座； 14－铜套；15－反力弹簧；16－活塞； 17－皮碗；18－气缸盖；19－管接头。
结构如图所示，由于磁场削弱电阻上的电压降很低，且又是电阻性负载，主触头在分合过程中不产生电弧，故不带灭弧装置。主要由触头装置和传动装置组成。
动作原理当外接电空阀线圈得电时，压缩空气通过管接头进入传动气缸，鼓动皮碗推动活塞克服复原弹簧的反作用力，使活塞杆、绝缘杆上移，动静触头闭合，联锁触头相应动作。当电空阀失电时，气缸内的压缩空气通过管接头及电空阀排向大气，在复原弹簧作用下，使活塞杆、绝缘杆下移，带动主触头打开。

6KVF-C高压真空接触器—高压限流熔断器组合电器解析

4kA(4s)
带熔断器和真空接触器回路中置式开关柜的参数及技术要求
ห้องสมุดไป่ตู้
• 电气寿命：
50万次
• 机械寿命：
100
• 额定绝缘水平：
• 1 min 工频耐受电压(有效值)： 32kV
• 雷电冲击耐受电压(全波、峰值)： 62kV
带熔断器和真空接触器回路中置式开关柜的参数及技术要求
熔断器参数额定电压：7.2kV 额定电流：80A、100A、125A、160A 、
6KV F-C
高压真空接触器——高压限流熔断器组合电器
运行预备部
使用概况
• 涿州京源热电6kV开关柜内开断设备为真空
断路器和F+C(限流熔断器+真空接触器)形式，均为中置抽出式。对于额定功率小于 1000kW的电动机和1250kVA以下的变压器，供电主回路承受接触器加熔断器的方案；等于或大于1000kW的电动机和等于或大于1250kVA的变压器，供电主回路承受真空断路器。
6KV VD4真空断路器
感谢大家！
高压限流熔断器
• 额定电流选择 • 熔断器额定电流选择应考虑以下因素 • ·回路的正常和可能过载电流 • ·回路开合变压器、电动机、电容器组时的
瞬态现象。
• ·合理的与其它爱护装置协作。
高压限流熔断器
• F-C回路中，高压限流熔断器是后备熔断器
，对回路正常和可能过载的电流来讲为后备爱护，即当回路电流等于或小于真空接触器额定开断电流时，应由综合爱护装置动作由接触器切断电流；当回路电流大于综合爱护装置整定电流或真空接触器拒动时，才能使熔断器动作。
高压限流熔断器
• 高压限流熔断器在F-C回路中，作为短路爱

真空接触器

真空接触器1概述真空接触器利用真空灭弧室灭弧，用以频繁接通和切断正常工作电流，通常用于远距离接通和断开中、低压频繁起停的6kV、380V(660V、1140V)交流电动机。

别特适宜用于煤矿、化工等行业。

JCZ5系列交流真空接触器适用于交流50HZ-60HZ，主回路额定电压7.2KV 12KV,额定电流为630A一下的电力网中供远距离接通和分段及频繁启动和控制交流电动机，较适宜和熔断器与保护装置组合代替真空断路器。

2使用环境条件1周围空气温度：上限+40℃，下限-10℃。

2.海拔不超过1000M；（若海拔增高可相应增加绝缘强度或加装设备）3空气相对湿度在最湿月的月平均最大相对湿度为90%，月平均最低温度25摄氏度，并考虑到因温度变化发生在产品表面的凝露。

4无明显冲击振动张合。

5无爆炸危险介质中，无雨雪侵袭的场合。

3真空接触器的组成真空接触器主要由真空灭弧室和操作机构组成。

真空灭弧室具有通过正常工作电流和频繁切断工作电流时可靠灭弧两个作用。

但不能切断过负荷电流和短路电流。

操作机构是由带铁芯的吸持线圈和衔铁构成。

线圈通电，吸引衔铁，接触器闭合；线圈失电，接触器断开。

吸持线圈一般有直流和交流两种形式。

真空灭弧室的外壳用玻璃或陶瓷绝缘材料制成，内部的真空度通常在0.01Pa以上。

由于壳内的空气少，触头开距可以做得很小，电弧也较容易被熄灭。

触头材料一般用铜、锑、锇等合金制成。

灭弧室内屏蔽罩的作用是，当分断电流时，凝结触头间隙中扩散出来的金属蒸汽，有助于熄弧，还可以防止金属蒸汽溅落到绝缘外壳上降低其绝缘强度。

动触头与外壳下端用波纹管连接，动触头可以上下运动又不会漏汽。

4结构及工作原理1真空接触器通常由及基架、电磁机构和真空灭弧室等组成。

当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空开关管内主触头接通，电磁线圈断电后，由于分闸弹簧作用，使主触头分断。

2真空开关管是以上封盖、下封盖、金属波纹管和陶瓷管等组成，该真空开关管，外壳采用95瓷绝缘材料制成波纹式的瓷管，它具有爬电距离大、机械强度高、耐热和耐冲击的特点。
