半挂车基础知识
操作、保养、维修，半挂车所有的知识都在这了
操作、保养、维修，半挂车所有的知识都在这了小车又添新功能啦，点击帮助中心可查询驾驶证、车辆违章记录哟！半挂车已经成为当今国内运输的中流砥柱，但国内不少车主在使用车辆的时候，都把注意力放在了牵引车上，忽视了挂车。
其实对于车辆的操作，挂车与牵引车同样重要。
那么半挂车应该怎样操作？使用挂车又该注意哪些事项？看完这篇文章，相信你会对半挂车的使用有进一步的了解。
半挂车安全操作1牵引车与半挂车的连接1.1、半挂车牵引高度与牵引销大小、前回转半径、间隙半径等必须与牵引车匹配，连接前应进行检查。
1.2、仔细检查牵引车鞍座工作面和半挂车的牵引销、牵引滑板上有无砂土、灰尘或和其它异物，是否有足够的润滑油脂。
1.3、牵引车鞍座与牵引销的连接：见图 2-1-2a 调整支撑腿，使半挂车牵引滑板与牵引鞍座高度相适应，一般以半挂车牵引滑板比牵引车牵引鞍座的上平面中心位置低10～30mm 为准（见图2-1-2）。
否则有时不仅不能连接，还会损坏牵引座、牵引销及有关零件。
b 操纵牵引座锁止机构（牵引座不同，详见牵引车使用说明书），使锁止块**，成自由状态。
c 牵引车倒退时，牵引车与半挂车中心线力求保持一致，两车中心线偏移限于40 mm以下。
两中心线夹角满载时≤5°，空载时≤7°（见下图2-1-3）。
d 检查牵引座锁止块是否锁止了牵引销，是否锁止牢靠。
e 稍微前进牵引车,检查连接情况是否良好。
1.4、气路连接a 将牵引车上的两个气管接头（俗称握手）分别接在半挂车上的两个气管接头上。
此时牵引车的供气管路与半挂车的供气管路连接，牵引车的控制管路与半挂车的控制管路连接 (注意接头的颜色：红色为供气管路，蓝色为控制管路)。
b 气接头相互连通后，要拧开牵引车上的半挂车气路连接分离开关,使其处于通气状态。
否则不能向半挂车制动系统供气,制动系统也无法工作。
c 启动发动机, 观察驾驶室的气压表，把牵引车和半挂车储气筒内压力提高到规定的压力（一般为650-750kPa）。
半挂车详细操作方法
半挂车详细操作方法半挂车是一种在前面有牵引车，后面有拖挂车的运输车辆，操作半挂车需要掌握以下步骤和注意事项：1. 车辆检查：在上路之前，检查车辆的润滑油、刹车液、轮胎气压、灯光等是否正常。
确保车辆在良好的工作状态下。
2. 上车预备：调整座位和镜子，确保清晰的视线。
系好安全带。
3. 起步：挂入一档，缓慢释放离合器，将油门踏板轻轻踩到适当位置，使车辆缓慢启动。
4. 换挡：根据车速逐渐提速，当转速接近红线时，将挡位换到二档，缓慢释放离合器。
根据需要，逐渐换入更高的挡位。
5. 刹车：在需要减速或停车时，轻踩刹车踏板，确保车辆平稳停下来。
6. 转弯：在转弯时，注意车身倾斜和角度，以免侧翻。
减速并小心与其他车辆保持安全距离。
7. 超车和变道：在超车时，确保视线良好，向左打转向灯，观察并逐渐向左侧变道，完成超车后再向右打转向灯换道回原车道。
8. 停车：在停车时，寻找合适的停车位，使用拉手刹并挂入空挡。
关闭发动机，锁上车门。
除了以上基本操作，还有一些注意事项：- 在速度、刹车和转弯时要尽量平稳，以保证车辆的稳定性。
- 在行驶过程中，要时刻保持注意力集中，观察道路情况和潜在的危险。
- 遵守交通规则和信号，使用转向灯、刹车灯等辅助设施。
- 在陡坡行驶时，注意慢速下坡，切勿过快加速，以免失控。
- 在变道、超车或通过隧道、桥梁等特殊道路时，留出足够的空间和时间，保持安全。
- 长时间的驾驶会有疲劳感，驾驶者应定期休息，保持良好的体力和精神状态。
总的来说，半挂车的操作需要专业的技巧和经验，驾驶人员应接受专门的培训并持有合格的驾驶证书。
半挂车基础知识(自改)
为现代化交通运输提供装备和服务
1、前悬: 指半挂车牵引销轴线与半挂车最前端点（包括边框及气路接头）的直线距离 。 2、后悬:指半挂车最后轴的中心与最后端（包括后厢把手及硬的突出东西）的直线距离。 3、轴距:牵引销轴线至第一轴之间及车桥与车桥之间的距离。 4、轮距:同一车轴上两端相应轮胎中心线之间的距离。 5、承高:车架上平面离地的高度
材质Q235
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
车架（底板垫铁）
100*70*30*3帽沿钢
普通栏板一般为４根，集装箱平板６根，
允许选装63*40*4.8的槽钢．
底板垫铁
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
3、支腿（支撑装置）
作用：用来支撑摘挂后的半挂车前部载 荷的装置。 结构：由底座、拉杆传动机构、内方管、 外方管、变速箱、操纵摇把等构成。 分类：分单动、联动（单动支腿每个都 有一摇把，而联动的只有一个在右 边），8T、28T之分，我公司的支 腿主要由富华、约斯特、镇江宝华 提供)
构成：车架采用16Mn车用钢板制成的焊接纵梁和贯穿梁及型钢构件组焊而成，为空间 框架式结构。 作用：车架是用来支撑载荷、安装牵引销、悬挂、支撑等装置的主要部件。 我公司车架独具的优势： ★大梁上拱度 ★全自动跟踪埋弧焊机（美国进口机芯）焊接而成 ★结构特点合理，整体强度、钢度均衡 ★承载能力强，不发生永久性变形
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
4、悬挂
（我公司现采用的是新日本东急板簧串联式平衡悬挂。）
工作原理： 钢板弹簧用U型螺栓紧固在车轴的轴体上，两端卡在车架支架 中，通过平衡臂串 联起来，平衡臂在一定范围内得到平衡。钢板弹簧主 要承 受车架上垂直方向重力，其 水平方向的作用力有下轴卡和拉杆传递。通过调整拉杆可以将轴调整平行，避免照成轮 胎异常磨损。 作用：是用来传递载荷、减震的装置。 结构：包括支架、拉杆、上下轴卡、U型螺栓、钢板弹簧、平行臂等。
挂车知识(半挂车不完全手册) 共22页
4、串联式钢板弹簧和悬挂支座组成；结构合理，具 有较强的刚度和硬度，用来支承载荷减缓冲击。
3
一、半挂车类别介绍
平板式半挂车
平板式半挂车车载部位无栏板，用途广泛，主 要用于中长途货运运输。
1、平板式半挂类行走结构使用高强度国际钢 材质；整车自重轻，并保障其抗扭曲、抗震、 抗颠簸能力，满足不同的路面承载能力。
2、系列半挂车车架为穿梁式结构，纵梁采用 平直式或鹅颈式。腹板高度从400mm至 550mm，纵梁采用自动埋弧焊焊接，车架采 用喷丸处理，横梁穿入纵梁并焊接整体。
自卸式半挂车
自卸式半挂车适用于煤炭、矿石、建筑物料等 散装零散货物的运输。
1、车厢采用侧翻和后翻自卸方式，可有效 地提高装卸机运输散装零散货物的运输效率。
2、车架和车厢纵梁均采用优质锰板焊接而 成，货箱有簸箕和矩形两种。具有强度高、举 升力强、刚度、韧性好，承载能力强，不发生 永久变形。
3、工艺精良：主要部件采用先进设备加工 而成，纵梁有全自动埋弧焊接而成，采用装配 机进行轮轴、钢板簧的精确装配
3、系列仓栅式半挂车架均为穿梁式结构，纵梁采用 平直式或鹅颈式。腹板高度从400至500，纵梁采用自 动埋弧焊焊接，车架采用抛丸处理，横梁穿入纵梁并焊 接整体。
4、悬架系统：采用新型的悬架系统，强度高，耐冲 击性强；各轴轴载荷平衡，系统拉杆角度合理设计，在 运行频繁的颠簸过程中，减少轮胎与地面的摩擦滑移距 离，有效降低轮胎磨损，同时可调拉杆，可调整轴距， 有效避免轮胎的偏磨合啃轮现象

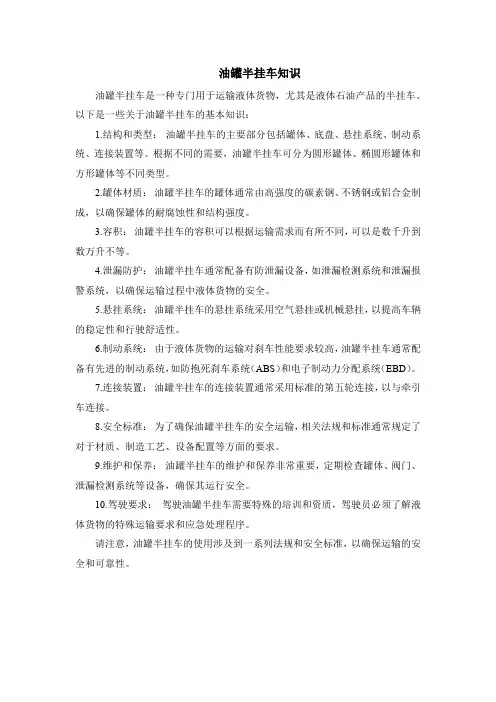

油罐半挂车知识
油罐半挂车知识
油罐半挂车是一种专门用于运输液体货物，尤其是液体石油产品的半挂车。
以下是一些关于油罐半挂车的基本知识：
1.结构和类型：油罐半挂车的主要部分包括罐体、底盘、悬挂系统、制动系统、连接装置等。
根据不同的需要，油罐半挂车可分为圆形罐体、椭圆形罐体和方形罐体等不同类型。
2.罐体材质：油罐半挂车的罐体通常由高强度的碳素钢、不锈钢或铝合金制成，以确保罐体的耐腐蚀性和结构强度。
3.容积：油罐半挂车的容积可以根据运输需求而有所不同，可以是数千升到数万升不等。
4.泄漏防护：油罐半挂车通常配备有防泄漏设备，如泄漏检测系统和泄漏报警系统，以确保运输过程中液体货物的安全。
5.悬挂系统：油罐半挂车的悬挂系统采用空气悬挂或机械悬挂，以提高车辆的稳定性和行驶舒适性。
6.制动系统：由于液体货物的运输对刹车性能要求较高，油罐半挂车通常配备有先进的制动系统，如防抱死刹车系统（ABS）和电子制动力分配系统（EBD）。
7.连接装置：油罐半挂车的连接装置通常采用标准的第五轮连接，以与牵引车连接。
8.安全标准：为了确保油罐半挂车的安全运输，相关法规和标准通常规定了对于材质、制造工艺、设备配置等方面的要求。
9.维护和保养：油罐半挂车的维护和保养非常重要，定期检查罐体、阀门、泄漏检测系统等设备，确保其运行安全。
10.驾驶要求：驾驶油罐半挂车需要特殊的培训和资质，驾驶员必须了解液体货物的特殊运输要求和应急处理程序。
请注意，油罐半挂车的使用涉及到一系列法规和安全标准，以确保运输的安全和可靠性。
半挂车基本资料和分类
27
3、半挂车其它参数
前悬：牵引销到半挂车最前端的距离。 后悬 ：半挂车最后一轴到挂车最后端的距离。 轴距：牵引销到第一轴、第一轴到第二轴、第二轴到第三轴 的距离。 外形和厢内尺寸（长和宽）：带厢车辆外形尺寸减去厢板厚 度及外伸附件尺寸即为厢内尺寸。
齐，主参数的数字修约按GB/T8170规定。 5、产品变型号用一位大写拉丁字母表示，从A开始。
车辆类别代号 车辆种类
1
普通载货汽车
2
越野汽车
3
自卸汽车
4
半挂牵引汽车
5
专用汽车
6
客车
7
轿车
8
越野汽车
9
半挂车及专用半挂车
31
6、售前应详尽了解客户购买需求 了解购买半挂车的用途； 了解与半挂车匹配的牵引车的型号及配置； 了解半挂车的使用环境； 了解半挂车装载和运输货物的种类； 了解半挂车装载货物的实际重量。
罐体尺寸mm
33
12200×2400×1280
40.5 35
12300×2400×1500 12300×2500×1500
51
20英尺骨架式集装箱半挂车
车型 TAZ9240TJZ
外形尺寸mm 7500×2496×1500
总质量Kg 24400
额定载质量Kg 20000
承载面距地高度mm 1500
轴荷kg 13000×2
TAZ9200XYK 12980×2540×3990
19800
12000
半挂车培训
培训提纲一、半挂的基本知识二、半挂车的生产流程三、半挂车生产的质量控制一、半挂车的基本知识1、半挂车的种类：1)从车轴的数量来分：可分1轴，2轴，3轴2)从车辆的类型来分可分为：普通半挂和特种半挂我们现在经常生产的有栏板车、仓栏车、厢式车、骨架车、平板车，以前也生产了凹心板车(低平板半挂车)等，这里面普通半挂和特种半挂都有。
普通半挂：栏板半挂、仓栏半挂、骨架车、平板车、高低板半挂等，特种半挂:厢式半挂、自卸半挂、低平板半挂、钢水运输半挂等等。
2、半挂车的几个基本概念1、前悬: 指半挂车牵引销轴线与半挂车最前端点（包括边框及气路接头）的直线距离。
2、后悬:指半挂车最后轴的中心与最后端（包括后厢把手及硬的突出东西）的直线距离。
3、轴距:牵引销轴线至第一轴之间及车桥与车桥之间的距离。
4、轮距:同一车轴上两端相应轮胎中心线之间的距离。
5、承高:车架上平面离地的高度3、半挂车在生产过程中需要控制的几个重要尺寸任何一辆车的生产均需满足国家标准或行业标准，特别是涉及安全方面的产品，更是需要满足3C认证，也就是强制性产品认证。
国家在汽车领域制定了许多相关质量、安全方面的标准。
如GB4785 外部照明和光信号装置的安装规定GB1589 道路车辆外廓尺寸、轴荷、质量限值GB7258 机动车辆安全运行技术条件GB11567.1 GB11567.2 汽车和挂车侧面防护、后防护要求(1)灯光信号照明要求GB4785 外部照明和光信号装置的安装规定标准中，对汽车的灯光安装位置尺寸、数量、颜色做了要求对于半挂车在信号灯方面主要有前位灯、前示廓灯、后示廓灯、后位灯、牌照灯、转向灯、倒车灯、制动灯、雾灯，侧标志灯、后回复反身器。
车灯的颜色一般都有规定的，示廓灯前白后红，前面一般是白灯，后面是红灯，但牌照灯、倒车灯除外，尾灯一般是转向、制动、倒车三合一的组合灯，安装时，要求黄色的转向灯在车厢两侧外面，中间是制动灯、白色的倒车灯在中间(2)挂车的尺寸要求国家标准对车辆外形尺寸作了要求，主要是从安全的角度。
操作、保养、维修，半挂车所有的知识都在这了
操作、保养、维修，半挂车所有的知识都在这了半挂车已经成为当今国内运输的中流砥柱，但国内不少车主在使用车辆的时候，都把注意力放在了牵引车上，忽视了挂车。
其实对于车辆的操作，挂车与牵引车同样重要。
那么半挂车应该怎样正确操作，使用挂车又该注意哪些事项？看完这篇文章，相信你会对半挂车的使用有近一步的了解。
半挂车安全操作1、牵引车与半挂车的连接1.1、半挂车牵引高度与牵引销大小、前回转半径、间隙半径等必须与牵引车匹配，连接前应进行检查。
图2-1-11.2、仔细检查牵引车鞍座工作面和半挂车的牵引销、牵引滑板上有无砂土、灰尘或和其它异物，是否有足够的润滑油脂。
1.3、牵引车鞍座与牵引销的连接：见图 2-1-2图2-1-2a 调整支撑腿，使半挂车牵引滑板与牵引鞍座高度相适应，一般以半挂车牵引滑板比牵引车牵引鞍座的上平面中心位置低10～30mm 为准（见图2-1-2）。
否则有时不仅不能连接，还会损坏牵引座、牵引销及有关零件。
b 操纵牵引座锁止机构（牵引座不同，详见牵引车使用说明书），使锁止块张开，成自由状态。
c 牵引车倒退时，牵引车与半挂车中心线力求保持一致，两车中心线偏移限于40 mm以下。
两中心线夹角满载时≤5°，空载时≤7°（见下图2-1-3）。
图2-1-3d 检查牵引座锁止块是否锁止了牵引销，是否锁止牢靠。
e 稍微前进牵引车,检查连接情况是否良好。
1.4、气路连接a 将牵引车上的两个气管接头（俗称握手）分别接在半挂车上的两个气管接头上。
此时牵引车的供气管路与半挂车的供气管路连接，牵引车的控制管路与半挂车的控制管路连接(注意接头的颜色：红色为供气管路，蓝色为控制管路)。
b 气接头相互连通后，要拧开牵引车上的半挂车气路连接分离开关,使其处于通气状态，否则不能向半挂车制动系统供气,制动系统也无法工作。
c 启动发动机, 观察驾驶室的气压表，把牵引车和半挂车储气筒内压力提高到规定的压力（一般为650-750kPa）。
半挂车基础知识
未来展望
无人驾驶半挂车
随着自动驾驶技术的发展，未来有望实现 无人驾驶半挂车，这将大大提高运输的安
全性和效率。
新能源半挂车
随着清洁能源的普及，未来将有更多新能 源半挂车投入使用，降低排放和能源消耗
。
智能调度系统
通过大数据和云计算技术，未来将建立智 能调度系统，实现半挂车的智能调度和优 化管理。
数字化管理
检验与试验阶段
在制造完成后，应对半挂车进行全面的检验和试验，确保车辆性能 符合设计要求，并出具检验报告。
05
半挂车的保养与维护
半挂车的保养
01
定期检查
对半挂车的各个部件进行定期检查 ，确保其正常运转。
润滑
定期对半挂车的关键部位进行润滑 ，以减少磨损和摩擦。
03
02
清洁
保持半挂车的清洁，防止污垢和尘 土对部件造成损害。
紧固
检查并紧固半挂车上的螺栓和螺母 ，确保其牢固不松动。
04
半挂车的维护
定期更换滤清器
根据需要更换空气、机油和燃油滤清器，以 保持发动机的良好运转。
检查轮胎
定期检查轮胎磨损情况，确保其安全行驶。
检查刹车系统
确保刹车片、刹车盘和刹车油处于良好状态 ，刹车性能可靠。
检查灯光和信号系统
确保车灯和信号灯工作正常，提高行车安全 性。
对于一些特殊货物，如大型设备、精密仪 器等，半挂车提供了安全可靠的运输解决 方案。
半挂车的优势
承载能力强
半挂车采用分离式设计，与牵引车配合 使用，能够承载大量货物，提高了运输
能力。
经济性好
相对于整体式货车，半挂车成本较低 ，维护费用也相对较低，能够降低运
输成本。
灵活性高
半挂车知识
半挂车知识半挂车是一种常见的运输工具，广泛应用于货物运输领域。
它由牵引车和挂车组成，具有承载能力大、灵活性高等特点。
以下将介绍半挂车的基本构造、分类以及在运输中的作用。
首先，半挂车由牵引车和挂车组成。
牵引车通常为大型货车，可以提供动力和驾驶操作，起到牵引挂车的作用。
挂车则是半挂车的主体部分，它能够承载货物，并通过连接装置固定在牵引车的后方。
挂车的结构一般包括车架、货箱、悬挂系统和车轮等部分。
车架起到支撑和连接的作用，货箱用于承载货物，悬挂系统则使挂车具备一定的行驶稳定性和通过性能。
半挂车根据用途和结构可以分为多种类型。
普通货车是最基本的半挂车类型，适用于不同类型和重量的货物运输；集装箱半挂车则专门用于集装箱货物的运输，具有容易装卸、方便转运的优势；罐装半挂车用于液体、气体和粉末等物料的运输，具有密封性好、防泄漏的特点；冷藏半挂车则用于食品、药品等对温度要求较高的货物运输，通过冷藏系统保持货物的新鲜度。
半挂车在货物运输中起到了重要的作用。
首先，它能够承载大量的货物，提高了货物运输的效率。
相比于仅靠牵引车运输的方式，半挂车能够一次性运输更多的货物，减少了运输次数和时间成本。
其次，半挂车具有灵活性，能够适应不同道路和路况的要求。
无论是城市道路还是乡村山路，半挂车都能够灵活穿梭，保证货物的及时运输。
此外，半挂车还可以根据不同的运输需求进行定制，满足特殊货物的运输要求。
然而，半挂车在使用过程中也存在一些问题需要注意。
首先是负载限制，半挂车只能根据设计负载来装载货物，超载会导致车辆稳定性下降和安全隐患的产生。
因此，在装载货物时必须严格按照规定的负载限制来操作。
其次是行驶安全，半挂车在行驶过程中需要注意车辆间距、速度控制等，避免发生碰撞和侧翻等事故。
此外，定期检查和维护半挂车的各项部件也是保证安全行驶的重要措施。
总的来说，半挂车作为货物运输的重要工具，具有承载能力大、灵活性高等特点。
通过了解半挂车的基本构造、分类以及运输中的作用，可以更好地了解和使用半挂车，提高货物运输的效率和安全性。
驾驶半挂车的技巧
驾驶半挂车的技巧
驾驶半挂车需要掌握一些特殊的技巧，以下是一些驾驶半挂车的技巧：
1. 观察周围环境：在行驶前，要仔细观察周围的道路和交通情况。
注意对前方、后方和侧方的车辆和行人进行观察，保持注意力集中。
2. 转弯技巧：半挂车转弯时要特别小心。
在转弯前，提前减速并观察后方交通情况。
在转弯时，要注意挂车后部与前部车辆的转动协调，避免与道路或其他车辆接触。
3. 刹车技巧：由于半挂车在制动时会因为货物的移动而产生不稳定的倾斜，所以在制动时要注意保持车辆的稳定性。
提前减速，使用逐渐制动的方式，而不是突然踩下刹车。
4. 反向行驶：半挂车的后方可操作空间有限，反向行驶时要特别小心。
请使用翻转镜，保持对后方的观察，并且在需要时有人引导。
5. 熟悉仪表盘：熟悉半挂车的仪表盘，了解其中的指示灯和警告标志，以便及时发现并处理问题。
6. 牵引速度：在牵引半挂车时，要小心控制车速。
半挂车的惯性通常比普通车辆大，所以加速和减速要平稳，避免急刹车和急加速。
7. 行车间距：半挂车制动距离较长，所以要保持与前方车辆足够的行车间距，以便有足够的时间来减速和制动。
8. 注意车辆稳定性：半挂车的稳定性受到荷载分布和转向情况的影响。
在行驶过程中要小心观察车辆的倾斜和跳动情况，避免过度转向或制动，保持良好的操控性。
总之，驾驶半挂车需要细心观察，小心操作，并熟悉车辆的特点。
请记住，安全驾驶永远是最重要的。
半挂货车知识点总结
半挂货车知识点总结1. 半挂货车的结构半挂货车由牵引车和挂车两部分组成。
牵引车通常为一辆普通的货车，独立悬挂在前部，负责驱动和操控整个车辆。
挂车则是和牵引车通过第五轮连接起来的一种车辆，通常具有独立的悬挂系统和装载空间，用于承载货物。
挂车通常分为平板车、厢式车、罐式车等多种类型，用途各不相同。
2. 半挂货车的驾驶技巧驾驶半挂货车需要掌握一定的技巧，首先是对车辆的尺寸和转弯半径有清晰的了解。
由于半挂货车的挂车部分较长，需要在转弯时注意后方是否有足够的空间。
另外，半挂货车的刹车距离也比较长，需要提前预判车辆的行驶轨迹，并合理控制车速。
3. 负载要求半挂货车的负载要求主要包括装载标准和超载问题。
装载标准是指在规定范围内合理搭载货物，确保货物的安全和车辆的稳定。
超载是指搭载货物超过规定标准，会对半挂货车的安全性和使用寿命造成一定的影响。
因此，在使用半挂货车时，司机需要仔细查看装载标准，并根据车辆的实际装载情况来合理调整。
4. 维护保养半挂货车的维护保养对于车辆的使用寿命和行车安全非常重要。
司机需要定期对半挂货车进行检查，包括轮胎、刹车系统、悬挂系统等各个方面。
在车辆发现故障或异常时，需要及时进行修理和更换，以确保车辆的正常运行。
5. 驾驶安全半挂货车的驾驶安全是最为重要的一环。
无论在长途运输还是城市物流配送过程中，司机需要始终保持专注，遵守交通规则，合理安排行车路线，确保车辆和货物的安全。
如果遇到交通拥堵或其他突发情况，司机需要及时作出反应并采取相应的措施，以避免事故发生。
半挂货车作为一种重要的货运车辆，具有较大的装载空间和较高的运输效率。
司机需要掌握一定的知识和技能，以确保车辆的正常运行和货物的安全运输。
同时，在车辆的维护保养和驾驶安全上，也需要注意细节，做到有备无患。
希望以上关于半挂货车的知识点总结可以对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为现代化交通运输提供装备和服务
8、工具箱
集装箱骨架半挂1000mm，栏板半挂、厢式半挂、拉煤半挂、集装箱 平板半挂1.4m、2.5m；自卸半挂1.4m、高低板半挂2.5m.
后工具箱（配B型后防护网）
尽心尽力 尽善尽美
侧面工具箱
为现代化交通运输提供装备和服务
三、半挂车的几个概念
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务 1、前悬: 指半挂车牵引销轴线与半挂车最前端点（包括边框及气路接头）的直线距离 。 2、后悬:指半挂车最后轴的中心与最后端（包括后厢把手及硬的突出东西）的直线距离。 3、轴距:牵引销轴线至第一轴之间及车桥与车桥之间的距离。 4、轮距:同一车轴上两端相应轮胎中心线之间的距离。 5、承高:车架上平面离地的高度
尽心尽力 尽善尽美
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
横撑
下层600栏板，
上层800仓栏
中间加一根
横撑，上下
两层第一节
都向后开，
后面栏板正
常向下，仓
栏对开。
第一节栏板和仓栏都向 后开，防止开门时与 驾驶室碰撞。
为现代化交通运输提供装备和服务
加装防涨厢装置
双层厢1400高整体式，用二个 铸 钢合页且整体向后开。
集装箱平板半挂、集装厢骨架式运输半挂、厢式半挂等 。 ④按轴数分:1轴、2轴、3轴
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
按车型分类
普通半挂类
特种半挂类
普通栏 普通栅
板车
栏车
集装箱 高低板 运输车 半挂
各种行 走机构
低平 板
自卸 半挂
厢式半 挂
拉煤 半挂
钢水运 输半挂
炮车
低平 全挂
散粮 半挂
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
7、防护栏（外界物体不容易进入该车体的下部，起防护和阻拦作用。）
1、后防护栏形式：A型、B型、C型； 2、侧防护栏形式：型材类、帽沿钢形、钢板折弯形
A型：普通栏板、 仓栅半挂
尽心尽力 尽善尽美
B型：低平板、自 卸半挂、厢式 拉煤
C型：集装箱运输 半挂
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务 车架（贯穿梁）
方管或１０＃、１２＃、１４＃槽钢，经 济型为3mm板折件.
尽心尽力 尽善尽美
车架（边梁）
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
14#、16#、 18#、20#槽钢
车架（底板）
3mm花纹板 3mm平板 4.5mm花纹板 4mm平板 材质Q235
槽节距为200mm,小立槽板每个槽节距为123mm。 （见下图）
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务 波形厢
波形厢上下框及波形板均为外购成形冷板，板厚为1.2mm，其上端立 柱及厢板压筋为公司自制件，材料厚为2mm.
X形厢
其厢板框架均由70*50*2方管焊成，所用板厚均为1.5mm冷 板。
工作原理： 钢板弹簧用U型螺栓紧固在车轴的轴体上，两端卡在车架支架 中，通过平衡臂串 联起来，平衡臂在一定范围内得到平衡。钢板弹簧主 要承 受车架上垂直方向重力，其 水平方向的作用力有下轴卡和拉杆传递。通过调整拉杆可以将轴调整平行，避免照成轮 胎异常磨损。
作用：是用来传递载荷、减震的装置。 结构：包括支架、拉杆、上下轴卡、U型螺栓、钢板弹簧、平行臂等。
加强柱
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
前 厢 加 四 根 加 强 柱
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
正 常 仓 栏 车 大 立 式 前 厢
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
仓 栏 车 前 厢， 带 一 个 小 爬 梯。
为现代化交通运输提供装备和服务
ZCZ9402TJZP
企业自定代号
铁水 ZCZ9250GYY
特种车代号 ZCZ9393TD
产品序列号 总质量 车辆类别代码
ZCZ9408XXY ZCZ9280TCL
企业代号（驻马店市车辆铸造总厂）
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
3、半挂车的分类： ①按公告长度分:8.6m、10m、11.16m、12.1m、12.5m、13m ②按吨位分:9T、15T、20T、22T、25T、26T、28T、30T、31T、32T ③按车型分：普通栏板、仓栏半挂、拉煤半挂、自卸半挂、低平板半挂、
尽心尽力 尽善尽美
立式箱
为X现形代箱化交通运输提供X装型备厢 和服务
波形箱
平板箱
尽心尽力 尽善尽美
平合页
为现代化交通运输提供装备和服务 大合页
拉煤车用铸钢合页
尽心尽力 尽善尽美
铸钢合页
为现代化交通运输提供装备和服务 栏板半挂车车厢
立 式 厢：分为大立式厢和小立式厢 大立式厢：边框为100*50*2方管焊成 小立式厢：边框为70*50*2方管焊成 二者所用立槽板厚度均为1.2mm 、1.5mm 、2.0mm 厚冷板,大立槽板每个
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务 拉煤半挂车车厢（厢门锁杠）
单扇门宽度大于1800mm、厢高大于2000mm (包括2000mm)的每扇门均为 三根锁杠,其余情况均为两根锁杠。
尽心尽力 尽善尽美
半挂车前厢
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
标 准 栏 板 车 前 厢， 又 叫 龙 门 架
为现代化交通运输提供装备和服务
半挂车基础知识
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
主要内容
一、半挂车及其分类 二、半挂车的主要结构 三、有关半挂车的几个名词 四、仓栏车部分细节介绍 五、签订合同时注意事项
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
一、半挂车及其分类
1、半挂车及半挂列车的概念：
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
6、前回转半径:牵引销中心至前端最远点间的距离 。
牵引车的间隙半径:牵引座中心至驾驶室后围或备胎架的最近水面内投 影的距离。
半挂车的间隙半径:牵引销中心至支承装置上最近点水平面内投影的距离。 牵引车的后回转半径:牵引座中心至牵引车车架后端最远点水平面内投影
车高：不超过4m
尽心尽力 尽善尽美
下面是几种常几的半挂车图片展示
为现代化交通运输提供装备和服务
尽心尽力 尽善尽美 自卸半挂车
为现代化交通运输提供装备和服务
高低板运输半挂车
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
二、半挂车主要结构
车厢、车架、支腿（支撑装置）、悬挂、车桥（轮轴总成）、电气路、防护网、 工具箱等。
其它特 种半挂
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
4、GB1589规定的长宽高限值
车长：1轴不超过8.6m、2轴不超过10m、3轴不超过13m，但低平板半挂 车、车辆运输半挂车和大于12.2米（40英尺）的集装箱运输半挂车除外。
车宽：普通的不超过2.5m，低平板、铁水运输半挂车不大于3m，厢式不 大于2.55m
为上把手 下卡槽。
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
仓栅高 1200，分 两层（上 400下 800）， 开门方式 为上把手 下卡槽。
为现代化交通运输提供装备和服务
1800高仓栏 车 ，栏板第 一二节向后开， 其余下开。仓 栏上下开。
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
尽心尽力 尽善尽美
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
龙门架式 前厢，加 4根加强 柱，铁皮 封到顶。 侧厢双层 把手，整 体对开。
为现代化交通运输提供装备和服务
尽心尽力 尽善尽美
在中层立柱之间 加横直拉撑。
在中层立柱之间加 交叉斜拉撑， 强度较斜拉丝 大点。
尽心尽力 尽善尽美
标准结构
为现代化交通运输提供装备和服务
尽心尽力 尽善尽美
小鹅颈结构
为现代化交通运输提供装备和服务
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
车架（大梁）
（1）上下翼板厚:12/14/16/18/20 （2）腹板厚:6/8/10 （3）材质：Q235、16Mn （4）高度：450/480/500/520/550
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
5、轮轴总成
Байду номын сангаас
1、 结构：由轮胎、钢圈、轮彀、制动器和车轴构成。 2、轮胎钢圈匹配：
轮胎 10.00-20 11.00-20 12.00-20
钢圈
7.5
8.0
8.5
3、12.00-R20的解释：12.00轮胎断面宽，R表示钢丝胎，20轮
辋直径
尽心尽力 尽善尽美
2、车架（由大梁、贯穿梁、边梁、底板、底板垫铁、牵引销、牵引板构成。）
构成：车架采用16Mn车用钢板制成的焊接纵梁和贯穿梁及型钢构件组焊而成，为空间 框架式结构。
作用：车架是用来支撑载荷、安装牵引销、悬挂、支撑等装置的主要部件。 我公司车架独具的优势：
★大梁上拱度 ★全自动跟踪埋弧焊机（美国进口机芯）焊接而成 ★结构特点合理，整体强度、钢度均衡 ★承载能力强，不发生永久性变形
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
为现代化交通运输提供装备和服务
车架（底板垫铁）
100*70*30*3帽沿钢 普通栏板一般为４根，集装箱平板６根， 允许选装63*40*4.8的槽钢．
底板垫铁
尽心尽力 尽善尽美
为现代化交通运输提供装备和服务
