电连接器的连接工艺
pcb连接器压接工艺
pcb连接器压接工艺
PCB连接器压接工艺是指将连接器插脚插入PCB板孔内，在插脚与孔壁之间施加一定的压力，使插脚与PCB板孔壁之间形成一定的电气连接。
具体操作步骤如下：
1. 准备工作：备好连接器、PCB板及压接设备，检查连接器和PCB板的尺寸是否相符，确保连接器的插脚完好无损。
2. 处理PCB板：在PCB板上打出与连接器插脚相对应的孔，孔的直径要比插脚略大一些以确保插脚可以顺利插入。
3. 插入插脚：将连接器插脚一一插入PCB板孔中，插入时要保持插脚直立，避免插脚弯曲或扭曲。
4. 调整插脚：插入插脚后，需进行插脚调整，确保插脚与PCB 板孔壁之间形成紧密电气连接。
当插脚和孔之间的间隙较大时，可钳紧插脚两侧的金属片以加强插脚与孔壁之间的接触。
5. 压接插脚：将PCB板插入压接机座，对连接器插脚进行压接。
压接时需注意控制力度，避免插脚变形或折断。
6. 检验质量：压接完成后，需对连接器插脚和PCB板进行外观检查和电性测试，确保连接质量良好，符合要求。
以上就是PCB连接器压接工艺的详细步骤，操作过程中需要注意杜绝以下几种情况： a.连接器插脚损坏 b.插脚弯曲或扭曲 c.插脚和孔之间垫片过多或过少 d.压接力度过大或过小。
J599型电连接器总装过程中的插接技巧
J599型电连接器总装过程中的插接技巧摘要：在我国快速发展的过程中，科技发展十分迅速，我国在运载火箭的总装过程中，电连接器的插接是非常重要的一部分，因为其插接的正确性和可靠性是运载火箭在飞行过程中稳定运行的基础。
由于J599型电连接器的可靠性和稳定性较高，所以其普遍应用于运载火箭中。
但由于运载火箭总装工序的渐渐增多，其电连接器的插接环境也随之变得复杂，从而在总装过程中出现很多风险点与难点。
本文主要阐述J599型电连接器在运载火箭总装过程中插接的难点和风险点，针对操作难点和风险点梳理出相应的解决方案，以确保在后续运载火箭总装过程中J599型电连接器插接操作的正确性。
关键词：J599型电连接器；运载火箭；低频电缆引言电连接器是系统之间、部件之间或不同电路间进行能量、信息传输的通道。
我国航天型号产品上电连接器种类繁多、数量庞大。
经统计，某型号运载火箭上仅总装中使用的电连接器就有40多种、2000多对。
电连接器主要分布在电缆与仪器间、各电缆束间、运输及飞行分离面间，也是各系统间联系的纽带。
1电连接器主要性能指标简介连接器的基本性能可分为三大类：机械性能、电气性能和环境性能。
机械性能就连接功能而言，插拔力是重要的机械性能。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
此外，连接器的机械寿命也是机械性能的一个重要性能。
电气性能主要包括接触电阻、绝缘电阻和抗电强度。
高质量的电连接器应当具有低而稳定的接触电阻。
连接器的接触电阻从几毫欧到数十毫欧不等。
绝缘电阻是衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。
抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。
温度、湿度以及其它环境条件是由电连接器所处的位置决定的，湿潮气的侵入会影响连接器绝缘性能，并锈蚀金属零件，在含有潮气和盐分的环境中工作时，电连接器金属结构件、接触件表面处理层有可能产生电化腐蚀，影响连接器的物理和电气性能。
铜鼻子压接工艺
铜鼻子压接工艺
铜鼻子压接工艺是一种电力设备中常用的连接器安装方式。
使用铜鼻子压接工艺可以提高连接器的接触可靠性和机械强度，避免因接触不良而引起的电气故障。
铜鼻子压接工艺具有安装简单、工艺成熟、施工效率高的特点，在电力设备的制造、维护和修理过程中被广泛应用。
铜鼻子压接工艺的关键步骤包括鼻子制作、鼻子清洗、压接和鼻子保护。
鼻子制作需要选择合适的铜材料，根据连接器的要求加工成不同形状的鼻子，确保其
尺寸和几何形状符合要求。
鼻子清洗过程中需要将鼻子表面的杂质和油污清除干净，以保证压接时的接触质量。
压接过程中需使用专用的工具和设备，对鼻子进行适当的加压，确保与导体之间存在足够的接触面积。
最后，为了保护鼻子的表面免受机械损伤和氧化腐蚀，需要对鼻子进行涂覆或包覆处理。
铜鼻子压接工艺在电力设备制造和维护中的应用非常广泛，包括变电站、输电线路、电网自动化设备等多个领域。
使用铜鼻子压接工艺可以提高连接器的可靠性和安全性，降低故障率，并且节省维护和修理成本。
同时，铜鼻子压接工艺具有
工艺简单、施工效率高和质量可控等优点，为电力设备制造和维护提供了重要的技术支持。

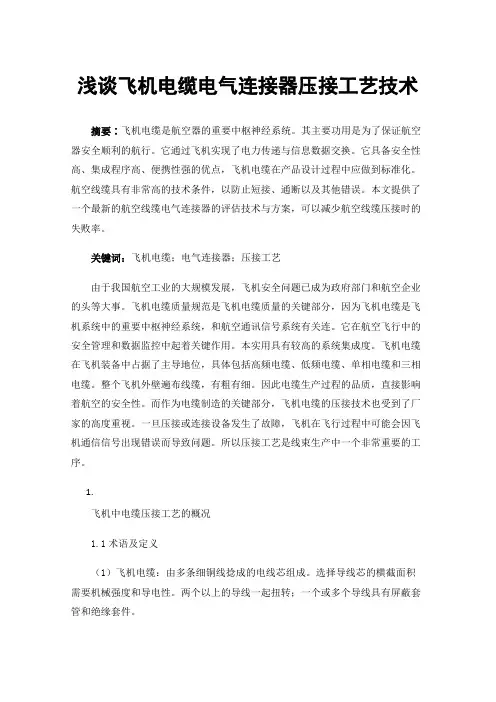

浅谈飞机电缆电气连接器压接工艺技术
浅谈飞机电缆电气连接器压接工艺技术摘要∶飞机电缆是航空器的重要中枢神经系统。
其主要功用是为了保证航空器安全顺利的航行。
它通过飞机实现了电力传递与信息数据交换。
它具备安全性高、集成程序高、便携性强的优点，飞机电缆在产品设计过程中应做到标准化。
航空线缆具有非常高的技术条件，以防止短接、通断以及其他错误。
本文提供了一个最新的航空线缆电气连接器的评估技术与方案，可以减少航空线缆压接时的失败率。
关键词：飞机电缆；电气连接器；压接工艺由于我国航空工业的大规模发展，飞机安全问题已成为政府部门和航空企业的头等大事。
飞机电缆质量规范是飞机电缆质量的关键部分，因为飞机电缆是飞机系统中的重要中枢神经系统，和航空通讯信号系统有关连。
它在航空飞行中的安全管理和数据监控中起着关键作用。
本实用具有较高的系统集成度。
飞机电缆在飞机装备中占据了主导地位，具体包括高频电缆、低频电缆、单相电缆和三相电缆。
整个飞机外壁遍布线缆，有粗有细。
因此电缆生产过程的品质，直接影响着航空的安全性。
而作为电缆制造的关键部分，飞机电缆的压接技术也受到了厂家的高度重视。
一旦压接或连接设备发生了故障，飞机在飞行过程中可能会因飞机通信信号出现错误而导致问题。
所以压接工艺是线束生产中一个非常重要的工序。
1.飞机中电缆压接工艺的概况1.1术语及定义（1）飞机电缆：由多条细铜线捻成的电线芯组成。
选择导线芯的横截面积需要机械强度和导电性。
两个以上的导线一起扭转；一个或多个导线具有屏蔽套管和绝缘套件。
（2）插头座：各组的嵌合插头座由用于连接电线、线束及电缆的插头及插座构成。
（3）接触偶：元件的导电部分与对应的导体组件匹配以提供电路径。
接触子具有两个端部、导体压线筒和嵌合端。
接触偶有针型和管型。
（4）配线端子：用于装置或设备的导体的末端。
终端有两个部分：圆柱形部分连接着导体，舌头部分连接着装置或器材的接触点。
通常由耳片、绝缘套、圆柱形板、不锈钢制的支撑体构成，耳片部分设有螺栓孔。
端子压接技术规范
端子压接技术规范端子压接技术规范是指在电气连接器制造和使用中，对端子压接工艺进行规范和要求的技术文件。
端子压接是一种常用的电气连接方式，主要用于电路板和电线之间的连接，其质量直接影响着电气设备的安全可靠性。
下面将从端子压接工艺过程的要求、检验方法和质量控制等方面阐述端子压接技术规范。
1.端子压接工艺过程的要求：（1）端子压接前的准备工作。
在进行端子压接之前，应对压接工具、端子和电线进行检查，确保其无损伤、无锈蚀和清洁。
（2）端子的选择。
根据电线截面积和电流负荷来选择合适的端子规格，确保完成压接后的电气连接满足要求。
（3）端子压接工具的使用。
应使用合适的压接工具，压接工具应满足使用要求，并经过校准和保养，确保压接质量。
（4）压接工艺的控制。
应控制好压接力度、压接时间和压接温度，确保压接良好。
2.端子压接工艺的检验方法：（1）外观检验。
检查端子和电线的外观，包括是否存在锈蚀、划痕、变形等缺陷，以及是否整齐美观。
（2）尺寸检验。
测量端子的压接段长度、压接面积等尺寸参数，确保符合要求。
（3）电气性能检验。
通过检测电气连接的电阻、接触电压降以及绝缘电阻等指标，判断端子压接的质量是否合格。
3.端子压接质量控制：（1）压接过程的记录。
对每次压接工艺过程进行记录，包括端子和电线的规格、工具的使用、压接力度等，以便追溯和分析问题。
（2）压接质量的可靠性检验。
定期抽样检验压接质量，使用对比法和实际应用环境的验证，评估压接质量的可靠性。
（3）工艺参数的调整和改进。
通过分析压接工艺过程中出现的问题，调整和改进工艺参数，提高压接质量。
在端子压接技术规范中，还可以包括对端子压接工具和设备的要求、操作人员的培训和工艺指导、质量管理体系的建立和运行等内容。
通过对端子压接工艺的规范和要求，可以提高电气连接的可靠性和安全性，减少电气故障和事故的发生，保障电气设备的正常运行。
连接器组装工艺流程
连接器组装工艺流程一、准备材料在进行连接器组装之前，需要准备以下材料：连接器：根据设计要求，准备相应规格和数量的连接器。
端子：根据设计要求，准备相应规格和数量的端子。
绝缘件：根据设计要求，准备相应规格和数量的绝缘件。
机械强度测试件：根据设计要求，准备相应规格和数量的机械强度测试件。
其他辅助材料：如绝缘胶带、螺丝钉、螺母等。
二、清洁连接器在组装连接器之前，需要对连接器进行清洁，以去除上面的灰尘和油污。
使用酒精等有机溶剂进行清洗，确保清洁干燥。
三、组装端子根据设计要求，将端子按照一定的顺序组装到连接器中。
需要注意以下几点：确保端子和连接器之间的绝缘性。
避免短路和接触不良等问题。
保证端子组装牢固，不会松动。
四、绝缘检查在组装完成后，需要对连接器进行绝缘检查，以防止绝缘不良引起的电气故障。
使用摇表等工具对连接器进行绝缘测试，确保绝缘正常。
五、机械强度测试连接器组装完成后需要进行机械强度测试，包括抗拉强度、抗压强度等指标，以确保连接器能够承受制造和使用过程中的机械应力。
六、电性能测试连接器组装完成后需要进行电性能测试，包括导电性能、接触电阻等指标，以确保连接器的电性能符合要求。
七、质量检查对组装完成的连接器进行质量检查，包括外观质量、尺寸公差、耐久性等指标的检查，确保连接器的质量符合要求。
八、包装发货经过上述步骤后，将组装好的连接器进行包装，以满足安全和运输要求。
同时做好防潮和防腐蚀等措施，确保产品在运输过程中不受损坏。
最后将包装好的连接器发货给客户。
电连接器艾力特装配过程
电连接器艾力特装配过程【电连接器艾力特装配过程】电连接器是一种用于在电路中连接电子元件的设备，艾力特（ELECT）是一家专业生产电连接器的公司。
以下是电连接器艾力特的装配过程：1. 材料准备：在电连接器的装配过程中，首先需要准备好所需要的材料，包括连接器壳体、接触子、插座、弹簧、密封圈等部件。
这些材料需要按照规格和数量进行准备，并进行严格的质量检查。
2. 零件组装：装配过程开始时，工人会按照设计要求，将连接器的各个零件进行组装。
首先将接触子插入到连接器壳体中，确保插座的位置准确，并使用特定工具进行固定。
然后，根据需要安装弹簧等零部件，以确保连接器在插拔时有良好的弹性。
3. 焊接和连接：在连接器的装配过程中，还需要进行一些电焊和连接的工作。
通过电焊，将电线与连接器的引脚进行牢固的连接。
这个步骤需要高精确度和专业的技术，确保焊接质量和安全性。
4. 调试和测试：完成装配后，连接器会经过调试和测试的环节。
工作人员会检查每一个连接器的插拔性能、电阻、绝缘等参数，以确保其符合设计要求和质量标准。
如果发现任何问题，将进行修复或重新组装。
5. 清洁和包装：在装配过程完成后，连接器会进行清洁处理，以去除表面的灰尘和污垢。
然后，将连接器进行包装，通常使用防静电袋或包装盒进行保护，以确保连接器在运输和存储过程中不受损。
最后，连接器艾力特经过严格的质量控制和测试后，会被运送到客户或分销商那里，用于各种电子设备和应用领域。
以上是电连接器艾力特的装配过程。
通过精细的零件组装、焊接和连接、调试和测试等环节，确保了连接器的质量和性能达到要求，为客户提供高品质的电连接解决方案。
电连接器接点焊接工艺研究
电连接器接点焊接工艺研究摘要：电连接器在生产制造的过程中经常会遇到一些特殊的焊接接口问题，需要使用点焊的方式来对其进行连接，文章分析了电焊工艺的应用效果。
关键词：电连接器;焊接工艺;电焊连接1前言电连接器应用电焊焊接工艺的过程中如果不能做好相关的工作的话就会导致实际应用的过程中效果不佳，文章分析了相关的工艺，希望可以给有关从业人员以帮助。
2材料国军标要求航天产品助焊剂采用低活性氢化松香助焊剂。
它是一种弱酸，能起到活化剂作用。
在180～300℃时活化性最为充分，超过300℃时将丧失活化性，活化性变差就起不到去除氧化膜与隔绝空气的作用。
不能在很短的时间里迅速去除焊料和母材表面的氧化膜，也不能为后期焊料熔化铺展扩散打下良好基础。
所以在使用松香助焊剂时，烙铁温度应设置在300℃以下最为合适。
在焊接高温下，助焊剂能还原锡铅焊料表面的氧化膜，使其相互润湿，促使熔融的锡铅焊料沿接线端子表面漫流。
在焊接过程中它还可以覆盖焊接部位，有效地防止焊接部位再氧化。
焊接后使焊剂残留物形成一层致密的有机膜，对焊点有良好的保护作用，具有一定的防腐性能。
松香助焊剂还可以起到调节比重的作用。
它不但有很好的助焊性能，便于清洗（一般用小畫笔沾无水乙醇清洗松香助焊剂），甚至还能免清洗。
焊料的选择不仅应考虑强度，还应考虑焊接母材与助焊剂的耐温性。
焊料应选用熔点和凝固点一致的焊料，致使焊点快速凝固，不会因半融状态时间过长而造成焊点结晶疏松，强度降低。
焊料的流动性好、表面张力小，利于提高焊点质量和强度以及导电性。
电子、电气制品最常用的焊料是S-Sn60PbA锡铅焊料，熔点温度是183℃，焊接温度在250～260℃。
该温度区间显然是助焊剂松香的最佳活化状态。
当焊点工作环境温度过高的时侯，S-Sn60PbA的性能不能满足要求，建议选用焊料S-Sn40PbA。
此焊料熔点温度是235℃，焊接温度295℃，基本满足松香助焊剂特性要求。
当工作环境温度高于S-Sn40PbA的焊料熔点时，可以考虑采用涂覆灌封阻热法解决。
电线连接规范
电线连接规范篇一：电线最规范的三种接法电线最规范的三种接法下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
篇二：线管规范14 电线导管、电缆导管和线槽敷设14.1 主控项目14.1.1 金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
14.1.4 当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
pcb连接器压接工艺
pcb连接器压接工艺
PCB连接器压接工艺是一种常见的连接电路板和插件的方法。
该工艺使用压接方式将电路板上的引脚与连接器插座上的插槽连接起来，以实现电路板和插件之间的传输信号。
下面是该工艺的具体步骤： 1. 准备工作：准备好需要使用的连接器和电路板，并清洁好连接区域。
2. 位置固定：将连接器插座放置在适当的位置，并用夹具将其固定在电路板上。
3. 引脚对齐：将电路板上的引脚与连接器插座上的插槽进行对齐。
4. 压接：使用压接工具将电路板上的引脚与连接器插座上的插槽进行压接，使其紧密连接在一起。
5. 检查：对连接区域进行检查，确保连接牢固可靠。
以上是PCB连接器压接工艺的具体步骤。
在操作过程中，需要注意保持连接区域的清洁，避免引入异物影响连接效果。
同时，对于一些高精度的连接器，需要使用专业的压接工具进行操作，以确保连接质量。
- 1 -。
连接器的生产工艺及流程
连接器的生产工艺及流程
连接器是电子设备中常用的零部件，起到连接、传输信号和电力的作用。
连接器的生产工艺及流程如下：
1. 材料准备：连接器的主要材料包括金属、塑料、橡胶等。
首先要准备好所需要的材料，并按照要求进行切割和加工。
2. 成型工艺：根据连接器的形状和尺寸要求，将材料放入成型机中进行加热和成型。
常见的成型工艺包括挤出、注塑、压铸等。
3. 冷却处理：成型完成后，连接器需要进行冷却处理，使其固化和硬化。
这一步通常需要借助冷却器或者水冷设备。
4. 金属加工：连接器的金属部分需要进行切削、打磨、焊接等加工工艺，以保证连接器的精度和质量。
5. 表面处理：连接器的表面需要进行电镀、喷涂、烤漆等处理，以提高其外观和耐腐蚀性能。
6. 组装工艺：将连接器的各个部分组装在一起，通常包括焊接、压入、插接等步骤。
7. 电性能测试：连接器需要进行电性能测试，以检验其信号传输和导电性能是否符合要求。
8. 包装和质检：通过包装将连接器整齐地包装好，并进行质量
检验，确保产品合格。
9. 出厂检验：对已经完成的连接器进行出厂检验，包括外观检查、功能测试、包装完整性等。
10. 物流配送：将连接器按照订单要求进行包装和分配，最后发送给客户。
以上就是连接器的生产工艺及流程，不同种类的连接器可能会有所差异，但大致遵循这个流程。
无论何种工艺和流程，连接器的质量控制和品质保证都是非常重要的环节，以确保连接器在使用过程中能够稳定可靠地工作。
航空插针压接工艺
航空插针压接工艺航空插针压接工艺是指在航空领域中对电连接器插针进行压接的一种工艺。
这个过程通常涉及到高精度和高可靠性的要求，因为连接器在航空电子系统中承担着重要的信号传输和电源供应任务。
以下是航空插针压接工艺的一般步骤和注意事项：航空插针压接工艺步骤：材料准备：确保使用符合航空标准的电连接器插针和连接器插槽。
检查插针和线缆的质量，确保其符合设计要求。
设备准备：准备用于插针压接的专业设备，例如插针压接机。
这些机器通常具有精确的控制系统，以确保压接的一致性和精度。
模具选择：根据电连接器插针的类型和规格选择适当的模具。
模具的选择对于确保压接的质量和稳定性至关重要。
设定参数：根据电连接器插针的要求，在插针压接机上设定适当的参数，如压接力度、时间和温度。
这些参数的设定直接影响到插针的良好连接。
清洁插针和连接器插槽：在进行压接之前，确保插针和连接器插槽是干净的。
任何杂质或污染物都可能影响连接的可靠性。
插针对准：确保插针正确对准连接器插槽。
精准的插针对准是保证连接器正常工作的重要因素。
插针压接：使用插针压接机进行插针压接。
确保插针受到均匀的力度，压接的时间和温度在安全范围内。
良好的压接应该确保插针与连接器插槽紧密连接，且电气连接可靠。
质量检查：进行质量检查，确保插针压接的连接符合标准。
可以使用一些测试设备来验证连接的电气性能和稳定性。
记录和追溯：记录每个插针的压接参数和结果，以便追溯和质量管理。
这对于追踪潜在的质量问题和改进工艺至关重要。
注意事项：操作规程：操作人员需要熟悉和遵守相关的工艺规程和标准，确保操作的一致性和质量。
设备维护：定期对插针压接机进行维护和校准，以确保设备的稳定性和精度。
质量控制：强调质量控制，通过抽样检查和测试确保插针压接的质量。
培训：为操作人员提供专业培训，使其熟悉工艺和设备的操作，降低误操作的风险。
安全：遵循安全操作规程，确保操作人员和设备的安全。
航空插针压接工艺的成功实施需要高度的专业性和精密度，以确保连接的可靠性和安全性。
电连接器焊接方法和步骤
电连接器焊接方法和步骤
电连接器的焊接方法和步骤可以根据不同的连接器类型和要连
接的电路进行调整，但是一般的步骤如下：
1. 准备工作，首先要准备好需要焊接的电连接器、焊锡丝、焊
接工具（如焊接笔或焊接铁）、酒精棉球或清洁剂以及安全设备
（如手套、护目镜）。
2. 清洁连接器，使用酒精棉球或清洁剂清洁连接器的焊接部分，确保连接器表面干净，以便焊接时能够获得良好的焊接效果。
3. 热熔焊锡，使用焊接工具加热连接器的焊接部分，等待焊接
工具达到适当的温度后，将焊锡丝轻轻触碰到焊接部分，使其热熔
并均匀地覆盖在连接器的焊接部分上。
4. 连接器焊接，将焊锡丝热熔后，迅速将焊锡丝和连接器焊接
部分轻轻接触，确保焊接部分完全覆盖并且焊接牢固，然后等待焊
锡冷却凝固。
5. 检查和清理，焊接完成后，用清洁剂或酒精棉球清洁焊接部
分，以去除焊接过程中产生的残留物，然后检查焊接部分是否均匀、牢固。
需要注意的是，在进行焊接时，要注意安全，避免因为高温和
有害气体而造成伤害。
另外，不同类型的电连接器可能需要不同的
焊接方法和步骤，因此在进行焊接之前，最好查阅连接器的焊接说
明书或者咨询专业人士以获取正确的焊接方法和步骤。
电缆连接方式
电缆连接方式引言电缆连接是电气工程中的重要环节，正确的连接方式可以确保电力传输的安全和可靠性。
本文将介绍几种常见的电缆连接方式及其特点。
1. 直插连接直插连接是一种简单且常见的电缆连接方式。
它适用于需要频繁变动连接的场景，如插拔式设备和设备之间的连接。
直插连接使用插头和插座进行连接，通常通过插头的引脚与插座的孔进行电气接触。
特点：- 简单易用，方便插拔- 适用于频繁变动连接的场景- 在连接时需确保正确对齐插头和插座，避免错误接插导致电气故障2. 焊接连接焊接连接是一种可靠且稳定的电缆连接方式。
它适用于长期不需要改动连接的场景，如线路固定和设备的内部连接。
焊接连接使用焊接工艺将电缆导线与连接器的引脚或接线端子进行永久连接。
特点：- 可靠稳定，电气接触良好- 适用于长期不需要改动连接的场景- 需要专业的焊接工艺和设备，操作要求高3. 接线端子连接接线端子连接是一种常见的电缆连接方式，它适用于需要连接或断开电缆的场景，如设备维修和更换。
接线端子连接使用特殊的端子将电缆导线固定在端子上，通过螺栓或螺母进行连接。
特点：- 灵活可靠，方便替换和维护- 适用于需要频繁连接或断开电缆的场景- 需要正确选择合适的接线端子，并确保端子的紧固程度4. 压接连接压接连接是一种高效和可靠的电缆连接方式。
它适用于需要大量连接且要求连接质量高的场景，如大规模电力系统和通信网络。
压接连接使用专业的压接工具将电缆导线和连接器的端子牢固地压接在一起。
特点：- 连接牢固可靠，电气接触良好- 适用于大规模连接且要求连接质量高的场景- 需要专业的压接工具和技术，操作要求高结论电缆连接方式的选择应根据具体情况和需求来确定。
直插连接适用于频繁变动连接的场景，焊接连接适用于长期不需要改动连接的场景，接线端子连接适用于需要频繁连接或断开电缆的场景，压接连接适用于大规模连接且要求连接质量高的场景。
在进行连接时，需要注意操作规范，确保连接质量和安全性。
连接器工艺流程
连接器工艺流程
《连接器工艺流程》
连接器工艺流程是制造连接器的一系列工艺操作流程。
连接器是一种用于连接电子设备或电气设备的零部件，它可以传输电力、信号或数据。
连接器的制造是一个复杂的工艺过程，其中涉及到多种工艺流程。
连接器工艺流程的第一步是材料准备。
连接器主要由金属、塑料和绝缘材料构成，所以需要事先准备好这些原材料。
这些原材料需要经过切割、清洗和质量检测等工序，以确保其质量符合要求。
接下来是连接器的构造。
连接器的构造包括金属零件的加工、塑料零件的注塑成型、以及绝缘材料的成型。
连接器的构造需要根据设计图纸进行精确加工和组装，以保证连接器的质量和性能。
然后是连接器的表面处理。
连接器的表面处理是为了改善连接器的外观和功能性。
这包括镀金属层、喷涂塑料、打印标识等工艺。
表面处理可以提高连接器的耐腐蚀性和电气性能。
最后是连接器的测试和检验。
连接器的测试和检验是为了确保连接器的性能和质量符合要求。
这包括物理性能测试、电气性能测试、以及环境适应性测试等。
只有通过了严格的测试和检验，连接器才能出厂并投入使用。
连接器工艺流程是一个复杂的系统工程，它需要多个工序的精密配合才能完成。
优良的连接器工艺流程可以保证连接器的质量和性能，从而在电子设备和电气设备中得到广泛的应用。
J599型电连接器总装过程中的插接技巧
分 别为 Ｊ５９９／２ｏ型方 形法 兰插 座 、５９９／２６型插 头 和 ｌ７８４／３８型尾 位槽 ，并沿插 座 轴 向推入 ，进 行初 始插 接
罩 ．如 图 ｌ所示 。
图 ３ Ｊ５９９型 电连接 插 头与 插座 ② 顺 时针 旋转 插 头 上的 锁 紧套 ，当锁 紧 套 完全 盖 住捅 口上 的红 色标 记环 ，同时 紧密 贴合蓝 色标 志环 时 即为插 接 到ｆ
装过 程 中插接 的难 点 和风 险点 ，针 对操作 难 点和 风 险点梳 理 出相应 的 解决 方案 ，以确保 在后 续航 天 器总 装过 程 中 Ｊ５９９型 电连
器 插 接 操 作 的 正 确 性 。
关 键词 ：１５９９型 电连接 器；空间站 ；低 频 电缆
中 图 分 类 号 ：Ｖ４，ＴＭ５０３＋．５
端 变 倒 角 磨损 和插 孔 绝 缘 层 倒 角烧 蚀损 坏 等情 况 导 致 捅 接
过 程 巾 电连接 器损 坏 ；３．１．２捕 接 过程 叶Ｉ感 到旋 紧 力矩值 （阻 尼
系数 １增 加 还 使 Ｈｊ蛮力 进 行 操 作 ．导致 电 连接 器接 触 件损 坏 或
插 头 ＿＿ ｊ插 座螺 纹损 坏 ；３．Ｉ．３插 接 不到 化 导敛插 头 与插 的接 触
图 １ 空 间站 中 Ｊ５９９型 电连 接器 的结 构类 型 Ｊ５９９型 电连 接 器 主要有 两 个特 点 ：① 利 用插 头 与插 座 的螺 纹连接方式 ，把插头与插座 的旋转力矩转化 为轴向力的减力方 式 ；② 良好的插头密封性能 ，捅头与捕座插接完成之后可在高 压 、高温环境下保证电连接器接触件的稳定可靠连接 。
处 理小 到 化 ．造 成 电缆 与接触 件 形 成她 力使插 针 与 基 座听 成 一
排插制作工艺及设备
排插制作工艺及设备
排插是一种常见的电力插头连接器，用于将电源与电子设备、家具等连接起来，提供电力供应。
排插制作涉及多个工艺步骤和设备。
1. 材料准备：排插制作的常用材料包括导体材料（如铜线）、绝缘材料（如塑料套管）、金属外壳等。
这些材料需要提前准备好，并确保符合相关标准和要求。
2. 导体制作：导体是排插传输电流的核心部件。
制作导体的步骤包括裁剪合适长度的铜线、剥去一段绝缘层、加工成合适的形状（如弯曲、焊接等）。
3. 绝缘层安装：导体需要被绝缘材料包裹起来，以保证安全、防止短路。
绝缘层可以通过注塑、挤出、涂覆等方式进行安装。
4. 外壳制作：外壳是排插的外部保护结构，通常由金属材料制成。
外壳的制作步骤包括金属涂装、冲压成型、焊接等。
5. 组装和测试：将导体和外壳等组件进行组装，通过焊接、螺丝连接等方式固定在一起。
完成组装后，对排插进行功能测试、电气性能测试等，确保产品符合质量标准和安全要求。
排插制作所需的设备包括裁切机、剥线机、导体成型设备、注塑机、挤出机、涂装设备、冲压机、焊接设备、组装机等。
需要注意的是，排插制作涉及电力传输，因此在制作过程中需要严格遵守相关安全规范和标准，确保产品的质量和安全性。
连接器的插针和插孔加工工艺流程
连接器的插针和插孔加工工艺流程全文共四篇示例，供读者参考第一篇示例：连接器是一种用于连接电子设备或电气设备的零部件，起到传导信号或电力的作用。
在连接器的制造过程中，其中的插针和插孔是至关重要的零部件。
插针和插孔的加工工艺流程直接影响连接器的质量和性能。
下面我们将详细介绍连接器的插针和插孔的加工工艺流程。
让我们先了解一下插针和插孔的基本信息。
插针一般是金属材料制成的细长柱状零件，具有较高的导电性能，用于插入插孔。
插孔是连接器上的孔洞，被插针插入其中以完成电气连接。
插针和插孔的匹配度、表面光洁度和耐磨性对连接器的可靠性和稳定性有重要影响。
插针和插孔的加工工艺流程可以分为以下几个步骤：1. 设计和规划：在加工插针和插孔之前，需要根据连接器的设计要求，绘制详细的加工图纸和工艺流程。
设计中需要考虑插针和插孔的尺寸、形状、表面光洁度和匹配度等参数。
2. 材料准备：根据设计要求，选择合适的金属材料进行加工。
常用的材料包括铜、铝、钢等金属，具有良好的导电性能和机械强度。
3. 加工插针：将选好的金属材料锯成合适的长度，然后进行车削、铣削、车床加工等工艺，将插针加工成设计要求的形状和尺寸。
在加工过程中需要注意控制加工精度，确保插针的质量。
4. 加工插孔：选用合适的工具，按照加工图纸的要求在连接器上加工插孔。
常用的加工方法包括冲压、钻孔、铣削等。
在加工过程中要保证插孔的位置准确、尺寸精确、表面光洁度高。
5. 表面处理：为了提高插针和插孔的耐磨性和导电性能，可以对其进行表面处理。
常用的表面处理方法包括镀银、镀金、镀锡、热处理等。
表面处理后的插针和插孔能够更好地保持连接器的稳定性和可靠性。
6. 检测和测试：需要对加工好的插针和插孔进行质量检测和性能测试。
常用的检测方法包括外观检查、尺寸测量、导电测试等。
只有通过检测和测试，才能确保插针和插孔符合设计要求，具有良好的质量和性能。
通过以上步骤，连接器的插针和插孔可以顺利完成加工工艺流程，确保其质量和性能达到设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电连接器的连接工艺
摘要：线缆组装件是系统之间、单元之间相互联系的纽带，线缆组件的质量
是系统可靠、安全工作的基础。
在生产过程中往往忽略其连接工艺，本文主要对
比论述了我司电连接器常用的焊接和压接两种连接方式的工艺特点及失效模式，
为电缆组件设计和生产人员提供一定的实操及理论指导。
主题词：连接器线缆组件焊接工艺压接工艺失效模式
一、引言
随着电子行业的高速发展，越来越多的设计系统为便于组装、维修和更换，
通常选择连接器与导线互联而组成的电缆组装件[1]。
任一连接器的任一接触件接
触不良都会直接影响整机和系统的可靠性，严重时将出现等级事故[2]。
如何保证
电连接器连接的可靠性就成了需要重点关注的问题。
无论是圆形还是矩形连接器、高频还是低频连接器等等[3]，在连接上主要应用到了两大工艺：焊接工艺和压接
工艺。
本文主要对比论述了这两大工艺的工艺特点和失效模式等，为电缆组件设计、生产提供一定的实操及理论指导。
二、焊接工艺
手工焊接是将熔融的焊料、被焊金属加热到一定温度，熔融焊料与被焊金属
形成金属间合金层的一种过程。
（一）接触件与导线匹配选择
导线选型时要注意，导线的线径与接触件焊杯内径应相匹配。
当导线线径过
大或过小时，国军标禁止采用导线迂回插进或用导线填满间隙的方法处理。
设计
选型时，适配导线截面积S与连接器焊杯内径d应满足如下经验公式：
公式（1）
（二）焊接的工艺控制
焊点的形成包括润湿过程、扩散过程和合金层生成过程，焊接质量主要受形
成的合金层质量的影响，焊点结构上必须具有一层比较严格的合金层，否则将出
现虚焊、假焊现象[4]。
1.焊接温度及时间控制
焊接温度过高会使焊料表面失去特有的金属光泽，靠近合金层的焊料层成分
发生变化会使焊料失去结合作用，从而使焊点丧失机械、电气性能[5-7]。
焊接温度
一般由焊接过程中所用到的焊料温度而定，焊接温度表达式：
焊接温度=焊料熔点+（100~140）公式（2）
大多数情况下延长加热时间对电子产品装配都是有害的，焊点结合层由于长
时间加热而超过合适的厚度引起焊点性能劣化，因此在保证焊料润湿焊件的前提
下时间越短越好。
3.必要的焊件表面处理
一般情况下遇到的焊件往往都需要进行表面清理工作，去除焊接面上的锈迹，油污，灰尘等影响焊接质量的杂质。
4.必要的搪锡、去金处理
搪锡是在待焊工件表面预先用焊锡润湿，以降低焊接难度。
对镀金件要进行
去金处理。
镀金层厚度不同，去金次数也有区别，通常是以2.5μm为标准，超
过2.5μm需要进行两次去金。
5.绝缘间隙及焊点保护
焊点焊料与导线的绝缘层应有一定的间隙，绝缘层可紧靠焊料，但不能嵌入
焊料，绝缘层不能熔融、烧焦或缩小直径。
焊点冷却后需要用热缩管进行焊点保护。
（三）失效模式分析
焊接时有效接触面积小，可焊性差，断裂失效，多余物残留等均会导致焊点
导通不良[9]，具体产生不良的原因分析如下：
1.有效接触面积小原因分析
1）剥头长度短、绝缘皮残留、芯线有断丝等导致的剥线不合格；
2）镀层损伤脱落、表面无镀层等镀层不良；
3）焊料填充过少、焊锡未浸润等焊点湿润不良。
2.可焊性差原因分析
1）芯线、接触件受污染发生氧化；
2）材料可焊性、未搪锡去金导致的材料可焊性差。
3.断裂失效原因分析
1）导线拉扯受力、焊点应力集中导致焊点受力断裂；
2）焊点过热损伤、焊点裂纹、焊接芯线受损等导致焊点损伤断裂。
4.多余物残留原因分析
助焊剂残留、清洗剂残留、胶液残留等导致焊接导通不良。
三、压接工艺
压接技术是一种连接技术，是一种分子焊（又叫冷焊），是指使用压接工具，对金属表面施加一定的压力，使接合部分产生恰当的塑性变形。
（一）接触件与导线匹配选择
用于压接的导线应为多股绞合线，单股线经试验证明符合GJB5020标准规定
后可用于模压式压接的闭式裸压线筒，导线线芯材料的硬度应与压线筒材料硬度
相近，接触件压接分为坑压式压接、模压式压接两种。
压接时导线截面积与压接
筒截面积之比应在68%~72%之间。
（二）压接的工艺控制
1.绝缘间隙
压接时，要保证绝缘间隙符合表1要求，绝缘间隙过大有孔位间短路的风险，压痕若压在导线绝缘层上会会导致该点位不通的情况。
表1绝缘间隙与导线截面积对照表
2.压痕位置
压痕位置要合适，接触件无开裂，镀层不能有损伤，带线空点的芯线残留不
大于绝缘间隙。
若接触件有观察孔，从观察孔可观察到导线线芯。
3.耐拉力数值和压接电阻检查
压接连接最关键、最重要的关注点是压合点的牢固性、压接电阻的低阻性和
稳定性，需要进行耐拉力、压接电阻检查。
导线拉断瞬间拉压试验机显示值不得
低于表3示数值，如果实际使用的导线规格与表3不符，则认为两种规格导线之
间的线径与最小耐拉力成正比[10]。
表3 导线规格型号与最小耐拉力、压接电阻对应关系表
截面积D （mm2）线规
AWG
最小耐拉力F
（N）
压接电阻
（mΩ）
0.520890.57
1.0181720.32
2.0143000.22
3.0124500.15
4.0116000.11
4.压接截面金相检查
压接金相显微镜镜检合格要求压接部位截面内不应有杂质，压接筒的变形应均匀，所有空隙所占截面积应小于导线所占空间总面积的3%，所有导线的圆形截面均已发生形变。
（三）失效模式分析
压接通过压接工具对金属表面施加一定的压力，使结合部分产生恰当的塑性变形，压接处可能出现导通电阻异常、抗拉强度低，断裂等问题[11]，具体产生不良的原因分析如下：
1.导通异常原因分析
1）筒内壁电镀不良有氧化层，压痕处有多余物堆积；
2）芯线表面氧化，手汗腐蚀线芯表面镀层；
3）筒与线芯的材料差异大，压接的保压时间短。
2.抗拉强度低原因分析
1）压接时芯线部位压痕不足、过深；
2）导线剥线长度短，深入接触件压接筒长度不足或压接位置偏。
3.断裂原因分析
芯线部位压痕过深，过压导致芯线发生断裂。
四、结论
1）焊接工艺控制五大要点：焊接温度、焊接时间、必要的表面处理、必要的搪锡去金处理、绝缘间隙及焊点保护；
2）压接工艺控制五大要点：绝缘间隙、压痕位置、耐拉力破坏形式检查、耐拉力数值和压接电阻检查、压接截面金相检查；
3）产品出现的焊接及压接导通、断路等不良多数由于产品制作过程中的细节导致，操作过程中需需严格对标作业程序与相应标准。
参考文献
[1] 低频电缆组装件质量可靠性研究[J]. 钱韵.2017,8. 机电元件.
[2] 插针线缆压接工艺技术[J]. 年晓玲. 2009,6. 电子质量.
[3] 连接器技术教程[M]. 赵仕彬. 2012,5. 贵州航天电器股份有限公司.
[4] 手工焊接电路板的方法与技巧研究[J]. 崔爱玲. 2014.7. 机械工程与自动化.
[5] 电连接器接点焊接工艺研究[J]. 封锡凯,常艳,李建华. 2007,12. 火箭推进.
5。
