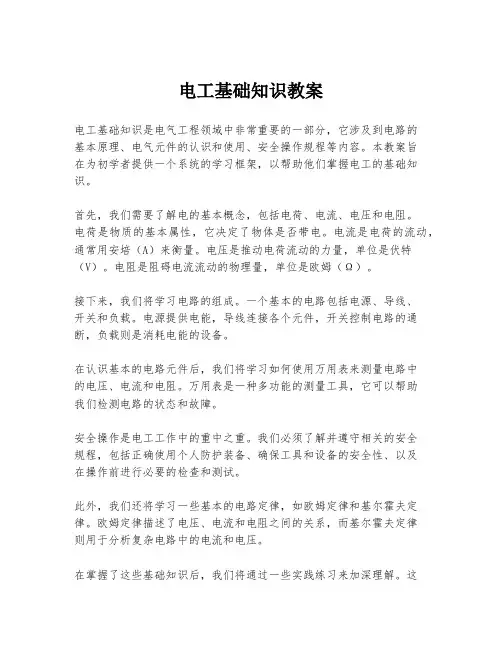

电工基础知识教案

《电工基础知识》教案

教与学互动设计

教学过程教师活动内容

学生活动

内容

时间

一、组织教学

二、引入新课

三、讲授新课

点名、稳定学生情绪

一、电路的组成及状态

（一）电路的组成

下面我们先来看一下手电筒电路

电路——电流经过的路径

电流必须在闭合回路中产生，所以一个完整的电路一定是

回路。

组成：

电源

负载

控制设备

导线

1、电源

将其他形式的能量转换成电能的装置。

如：火力发电机：热能

水力发电机：水能

风力发电机：风能转换为电能

核动力发电机：核能

蓄电池：化学能

电源可通过电网络输送、传递、分配。

2、负载

将电能转换成其他形式能量的器件或设备（各种电器）。

如：

电灯：电能转换为光能

电炉：电能转换为热能

电动机：电能转换为机械能

生活

实际引入

新课

提问：

日常

生活中见

到的电源

有哪些？

教与学互动设计

教学过程教师活动内容

学生活动

内容

时间

三、讲授新课3、控制设备

按人们的需求安全、有效的控制电能各物理量以及用电器的使用时间。

如：控制电灯的开关、插销等：

控制电动机的接触器、继电器、断路器等。

4、导线

输送分配电能的导体（常用铜、铝材料）。

它将电源电能输送致控制设备，再将受控制的电能输入用电器，最后再将其连接回电源而形成回路。

电路的分类

电路可分为外电路和内电路

外电路：

电源、控制设备负载

内电路：

电源内部的通道。如蓄电池两极、发电机电枢线圈内通道。电路原理图：

对各种不同电路的表达方式——电路图

电路图是最简单明了提供电路信息的方法。

电路图主要用来详细理解设备和其组成部分的工作原理，故称电路原理图。它为接线、测试、排故提供信息。

电工作业人员实际操作时离不开电路图，识图、读图是作为一名电工的基本功。

电路原理图

由电气符号（采用GB4728-85标准）、代号、连接线组合而成

教与学互动设计

教学

过程

教师活动内容

学生活动

内容

时间

三、

讲授

新课

从电路原理图中，可以获得如下信息：

信息１：

电路中所用元件名称、数量及参数。

E——电池组，１２Ｖ，１套。

HL——指示灯，12Ｖ，0.1A、1只。

R——电阻，60Ω，1Ｗ，1只。

K1、K2——单极开关，２只。

信息２：

导线连接方式：除元件外，每根实线都是所需连接的导线。

信息３：

工作原理：

闭合Ｋ１，指示灯ＨＬ在额定电压下发光；

断开Ｋ１，闭合Ｋ２，指示灯ＨＬ与电阻Ｒ串联，电阻Ｒ

串联降压，指示灯ＨＬ电压为６Ｖ左右，较暗。

（二）电路的状态

1、通路状态

满载：负载在额定功率下的工作状态叫做额定工作状态或

满载；

轻载：负载低于额定功率的工作状态叫做轻载；

过载：负载高于额定功率的工作状态叫做过载或超载。

轻载不利于充分发挥负载的效率，过载容易使负载过线路

烧毁，满载为理想工作状态。

提问：

满载、

轻载、

过载哪能

种为理想

工作状

态？

教与学互动设计

教学

过程

教师活动内容

学生活动

内容

时间

三、

讲授

新课

2、断路或开路状态

断路一般为故障，开路为工作需要，电路状态一样，电源

两端或电路某处断开，电路中没有电流通过。

对于电源来说，这种状态叫空载。

开路的特点：

电路中电流为零，电源端电压U等于电源电动势E。

3、短路状态

如果外电路被阻值近似为零的导体接通，这时电源就处于

短路状态。

在这种状态下，短路电流I D=E/R O非常大，由于电流未

经负载直接流回电源，电源内阻RO极小，强大的短路电路极

有可能烧毁电源和线路，造成重大事故，所以要严格防止，避

免发生短路。

防止短路最常用的方法是在电路上安装熔断器，不论高

压、低压、强电、弱电，线路都要设可靠的短路保护。

教与学互动设计

教学

过程

教师活动内容

学生活动

内容

时间

三、

讲授

新课

电流密度与导体横截面不呈线性关系。因为导体的截面积

选用必须考虑诸多综合因素，如环境、敷设方式、敷设长度。

耐热、散热要重点考虑。

一般电流密度选择：负载电流越大，电流密度相对越小。

如：

横截面2.5mm2的BVR塑料多股线的电流密度可选为

7A/mm2，一般情况下：2.5mm2BVR最大可通过17.5A电

流，可配用3.8kW的单相用电设备。

又如：

现需要安装一路供电线路，此线路计算总负荷电流为

125A，选配电缆前应先根据实际情况确定电流密度，通常

100A以上电路选用电缆的电流密度，每平方毫米不大于2A，

即J=2A/mm2，那么，

可选择70mm2的电缆线。

总之，导体安全载流量选择正确与否，直接关系到电路的

安全、质量及成体，不可忽视。

（二）电流的方向

电流的方向——正电荷移动的方向为电流方向。

不同的导电物质中，形成电流的运动电荷，可以是正电荷，

也可以是负电荷。甚至两者都有。为统一起见

光焕

规定：正电荷定向移动的方向为电流方向。

按照这个规定，在电源外部，电流的方向是从电源的正极

流向负极。

在金属导体中，电子运动的方向与电流方向相反。

2

62.5mm

2A

125A

J

I

S=

=

=
