脉搏监测系统设计
电类课程设--脉搏跳动测量电路设计
目录一已知参数和设计要求 (1)1.1 基本要求 (2)1.2 发挥部分 (2)1.3 课程设计工作计划 (2)1.4 学生应完成的工作：（1）完成基本设计要求；（2）完成课 (2)二设计方案 (2)2.1 设计原理： (2)2.2 系统原理框图： (3)2.3单元电路设计 (3)2.3.1放大电路 (3)2.3.2 滤波电路 (4)2.3.3整形电路 (4)2.3.4 LM234引脚图 (5)2.3.5数显电路 (6)2.3.6单片机和报警电路 (6)2.3.7单片机程序设计流程图： (7)2.4总电路图 (10)三心得体会 (11)四参考文献 (12)一、已知参数和设计要求设计一个脉搏跳动测量电路。
设计参数：脉搏跳动传感器为模拟信号:5--50mv,噪声信号小于20mv。
要求1、基本要求：（1）电压比较用施密特触发器；（2）显示每分钟跳动值；（3）循环显示，每隔10s刷新一次，显示前一分钟的心跳次数，显示最小位为1次。
（4）每分钟跳动小于60、大于130时进行声光报警；正常心跳次数时蜂鸣器不响，绿灯亮；非正常心跳次数时蜂鸣器响，红灯亮。
2、发挥部分：选定传感器；判断测量范围中的异常。
3、课程设计工作计划：第一周完成资料查询、总体方案设计及部分电路设计；第二周完成具体电路设计及设计报告4、学生应完成的工作：（1）完成基本设计要求；（2）完成课程设计报告。
二、设计方案1、设计原理：电路由传感器模拟信号、信号放大电路、滤波电路、整形电路、单片机电路、数码显示电路和报警电路等六部分组成。
传感器模拟信号经过信号放大电路进行放大，再由一个二阶压控有源低通滤波器滤掉信号中的噪声信号，然后信号经过有555定时器构成的施密特触发器对信号波形进行整形后输入到单片机中，单片机采用8051单片机，在单片机中对信号计数，然后输出到数显电路和报警电路。
数显电路显示每分钟跳动数，报警电路对于正常心跳次数时蜂鸣器不响，绿灯亮；非正常心跳次数时蜂鸣器响，红灯亮。
简易有效脉搏测量系统

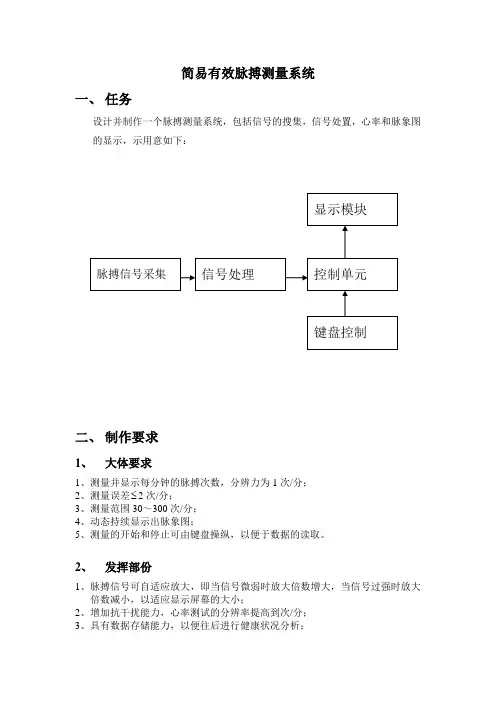

简易有效脉搏测量系统一、任务设计并制作一个脉搏测量系统，包括信号的搜集，信号处置，心率和脉象图的显示，示用意如下：二、制作要求1、大体要求1、测量并显示每分钟的脉搏次数，分辨力为1次/分；2、测量误差 2次/分；3、测量范围30～300次/分；4、动态持续显示出脉象图；5、测量的开始和停止可由键盘操纵，以便于数据的读取。
2、发挥部份1、脉搏信号可自适应放大，即当信号微弱时放大倍数增大，当信号过强时放大倍数减小，以适应显示屏幕的大小；2、增加抗干扰能力，心率测试的分辨率提高到次/分；3、具有数据存储能力，以便往后进行健康状况分析；4、波形扫描速度可调，并能够锁定波形，随时进行分析；5、其它。
三、评分标准四、说明1．大体要求1中每分钟的心率没必要测量一分钟再显示，应该由心跳次数和测量时刻一起决定。
2．发挥部份1即自动增益操纵，要求把信号强度放大到固定值。
3．发挥部份3中要求信号存储时刻尽可能长，建议采用具有掉电不丢失的静态存储器来存储。
总评表说明：各个赛区能够依照每题的情形对项目和分数的分派进行调整，但要保证题内的可比性。
实际制作测试记录与评分表测试说明：1.脉搏测量为人工测量，也可采纳专门的仪器。
2.脉象图的测试用示波器作为标准仪器，它和显示的波形对照，示波器的波形为标准图象。
3.脉搏显示分辨力达到次/分，大体部份中第一项可直接给总分值。
4.脉搏测量的绝对误差要求 2次/分，误差每增加一扣2分。
5.发挥部份中第3项要求测量终止断电，再次启动能够显示上次选择存储的脉象图。
6.自动增益操纵部份可用低频波形发生器产生信号作为输入进行测量。
7.其它项中的加分要说明加分理由。
《人体脉搏信号测试系统》设计提案
人体人体脉搏信号脉搏信号脉搏信号测试测试测试系统系统系统设计提案摘 要：人体脉搏信号测试系统由上、下位机构成，下位机通过电容传声器采集脉搏信号，由串口RS2232（USB或无线传输方式）将信号送入上位机；上位机利用虚拟仪器技术对信号进行软件处理、分析和波形显示。
一、第一方案第一方案人体脉搏信号测试系统人体脉搏信号测试系统组成组成组成人体脉搏信号测试系统由上、下位机组成。
下位机(单片机系统) 进行数据采集、信号调理，上位( PC) 机处理、分析数据、显示波形，上、下位机通过串口RS-232 通信(系统框图见图3) 。
（图1）人体脉搏信号测试系统框图1 1 传感器传感器传感器为了克服接触式(光电式、应变计式及压电晶体式等) 传感器获取脉搏信号信息时易受干扰的缺点，建议以非接触式采集低频率、低幅值的脉搏波信号。
选用外套耦合腔的电容传声器B&K-4193型(主要指标为：灵敏度12.5mV/Pa，极化电压200V，频率范围0.01Hz～20kHz，频响特性：声压场15～146dB，具有瞬态响应快、低频响应好等特点)。
2 2 下位机系统下位机系统下位机系统主要由选通滤波、程控放大、A/D 转换、单片机等几部分组成(图4) 。
信号调理(放大与滤波)是下位机的主要功能。
滤波处理包括抑制共模干扰(如工频干扰、人体静电干扰)、消除基线漂移等。
整个系统由(89C51) 单片机控制，经过处理后的信号由串口RS-232 送入上位机。
（图2）下位机系统框图上位机系统3上位机系统上位PC 机通过RS-232串口读入信号，由软件处理后显示脉搏波形。
上位PC 机的界面(软面板) 主要由控制窗口、显示窗口、数据窗口等组成。
软面板代替传统仪器硬开关、按钮控制整个采集过程、实现波形分析、显示、回放等功能。
第二方案二、第二方案该方案由应变式脉搏传感器及其信号放大及滤波电路、AD 转换、接口及脉搏信号数字处理软件构成。
系统的最大特点是能够用LabVIEW虚拟仪器的操作面板及相应的程序, 显示出脉搏的波形。
基于单片机的脉搏监测系统设计
基于单片机的脉搏监测系统设计毕业设计说明书基于单片机的的脉搏监测系统设计学生姓名：刘光权学号：1005084146学院：信息与通信工程专业：生物医学工程指导教师：陈树越2014年5 月基于单片机的的脉搏监测系统设计摘要随着时代的进步,科技的的发展,人们生活节奏的加快,生活水平的提高,人们对人体健康意识也随之提高,希望能随时的对自身某些参数进行健康监护。
电子脉搏仪的出现，使脉搏测量变得非常简单。
为了提高脉搏测量仪的简便性和精确度，本课题设计了一种基于51单片机的脉搏测量仪。
系统以AT89C51单片机为核心，以红外发光管和光敏三极管为传感器，由光敏三极管感应产生脉冲，经信号处理电路放大滤波后输入到单片机，利用单片机系统内部定时器来计算时间，单片机通过对脉冲累加得到脉搏跳动次数，时间由定时器定时而得。
系统运行中每分钟显示一次测得脉搏次数。
经测试，系统工作正常，达到设计要求。
关键词：脉搏，光电式传感器，单片机。
The Design Of The Pulse Monitoring System Based On SingleChip MicrocomputerAbstractWith the progress of time, the development of technology, people accelerated pace of life, improvement of living standards, people also will raise awareness of human health, hoping to feel some of the parameters of their own health care. The emergence of electronic pulse meter, so that the pulse measurement becomes very simple. To improve the ease and accuracy of pulse measuring instrument, the subject is designed based on 51 single-chip pulse measuring instrument. AT89C51 core system to infrared LED and phototransistor sensor generates a pulse from the phototransistor sensor, amplified by the signal processing circuit filtered input to the microcontroller, using SCM system internal timer to calculate the time, the microcontroller through the accumulation ofpulses get the pulse beats time by the timer timed derived. System operation is displayed once per minute measured pulse rate. After testing, the system is working properly, to meet the design requirements.Keywords：pulse; photoelectric sensor; microcontroller.目录1 引言 (3)1.1脉搏测量仪概述 (3)1.2脉搏测量仪的发展与应用 (4)1.3本文的研究内容 (5)2 脉搏监测系统结构 (6)2.1脉搏监测系统的结构 (6)2.2脉搏监测系统工作原理 (6)3 系统总体设计 (9)3.1 系统硬件电路设计方案 (9)3.1.1 传感器选择 (9)3.1.2 单片机的选择 (10)3.1.3 信号调理电路的选择 (12)3.2系统软件设计方案 (12)3.2.1 脉搏波动频率测量方案的选择 (12)3.2.2 单片机工作方式的选择 (13)3.2.3 显示电路方案选择 (13)4 基本元器件介绍 (15)4.1 AT89C51介绍 (15)4.1.1 AT89C51的主要性能 (15)4.1.2 AT89C51的结构框图 (16)4.1.3 AT89C51的引脚说明 (17)4.1.4 复位电路 (19)4.1.5 振荡电路 (19)4.2 光电传感器简介 (20)4.2.1 光敏二极管 (21)4.2.2 光敏三极管 (21)4.2.3 光电传感器检测原理 (21)4.3 LED的综述 (22)4.3.1 LED的结构 (22)4.3.2 LED数码管的显示方法 (23)5 脉搏监测系统基本结构模块设计 (24)5.1 脉搏波检测电路 (24)5.2 信号采集电路 (25)5.3 一级放大电路 (26)5.3.1 放大器的介绍 (26)5.3.2 一级放大电路设计 (28)5.4 二阶低通滤波电路 (28)5.5第二级放大电路 (32)5.6 整形电路 (33)5.7 定时记数电路的设计 (34)5.8 显示电路的设计 (34)6 软件系统设计 (36)6.1 主程序流程的设计 (36)6.2 定时器/计数器中断程序流程的设计 (37)6.3 显示程序的设计 (38)7 系统仿真调试 (40)7.1 信号采集与调理电路仿真 (40)7.1.1 脉搏信号仿真 (40)7.1.2 一级放大电路 (41)7.1.3 二阶低通滤波电路 (42)7.1.4 整形电路 (43)7.2 单片机电路仿真 (43)8 总结和展望 (46)参考文献 (47)致谢 (48)附录A 原理图 (50)附录B 主程序 (51)1 引言1.1脉搏测量仪概述脉搏携带有丰富的人体健康状况的信息，自公元三世纪我国最早的脉学专著《脉经》问世以来，脉学理论得到不断的发展和提高。
人体脉搏智能监测系统设计
2011.7责任编辑：王莹医疗电子难以自由灵活地移动和接入，且需要专业医护人员操作。
随着老年化社会的迫近和社区医疗水平的发展，人们更愿意在家庭或者社区医院里随时检测脉搏信息。
本文设计的人体脉搏智能监测系统设计实现了脉搏信号的采集和无线传输，并结合虚拟仪器技术实现了脉搏波的实时显示、存储和分析，使得脉搏检测客观化，避免了固定设备给患者带来的不便。
引言脉搏是临床检查和生理研究中常见的生理现象，脉搏波的波形幅度和形态包含了心脏和血管状况的重要生理信息[1]。
因此，根据脉象信息提取人体生理病理特征作为临床诊断和治疗的依据，越来越受到人们的重视。
传统的中医诊脉依靠医生的经验和阅历，难以对脉搏波进行客观化分析。
通常情况，对脉搏波的检测采取有线方式，被监护者身上安装的传感设备人体脉搏智能监测系统设计Human pulse wave intelligent detecting system麻芙阳 崔玉龙 北京化工大学 信息科学与技术学院 （北京 100029） 金闻名 中国兽医药品监察所（北京 100081）摘要：本文通过压电传感器采集脉搏信号，设计硬件电路对脉搏信号进行调理和无线传输，结合虚拟仪器技术实现脉搏波形显示、数据管理、异常报警和频谱分析等功能。
与传统仪器相比，基于虚拟仪器的开发脱离对硬件的依赖，大大缩短了开发周期和成本，同时具有通用性强和易于开发维护的特点。
关键词：脉搏波；数据采集；CC1110；虚拟仪器；DOI: 10.3969/j.issn.1005-5517.2011.06.008本文于2011年3月1日收到。
麻芙阳：硕士生，研究方向为生物医学信号处理，智能检测技术；崔玉龙：副教授，研究方向为太阳能光伏发电高效逆变器研究，氢燃料电池发电电能变换研究，电力电子技术应用。
整体方案设计人体脉搏智能监测系统由脉搏传感器、信号调理电路、无线通信接口单元和计算机软件处理系统组成，如图1所示。
硬件部分包括脉搏传感器、信号调理电路、无线收发模块；软件部分包括无线收发程序、LabVIEW 可视化图形编程软件。
设计与实现基于STM32的脉搏心率检测仪的硬件系统

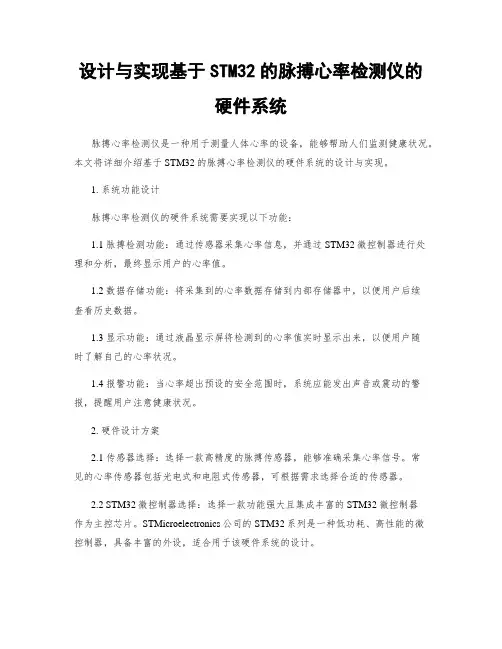

设计与实现基于STM32的脉搏心率检测仪的硬件系统脉搏心率检测仪是一种用于测量人体心率的设备，能够帮助人们监测健康状况。
本文将详细介绍基于STM32的脉搏心率检测仪的硬件系统的设计与实现。
1. 系统功能设计脉搏心率检测仪的硬件系统需要实现以下功能：1.1 脉搏检测功能：通过传感器采集心率信息，并通过STM32微控制器进行处理和分析，最终显示用户的心率值。
1.2 数据存储功能：将采集到的心率数据存储到内部存储器中，以便用户后续查看历史数据。
1.3 显示功能：通过液晶显示屏将检测到的心率值实时显示出来，以便用户随时了解自己的心率状况。
1.4 报警功能：当心率超出预设的安全范围时，系统应能发出声音或震动的警报，提醒用户注意健康状况。
2. 硬件设计方案2.1 传感器选择：选择一款高精度的脉搏传感器，能够准确采集心率信号。
常见的心率传感器包括光电式和电阻式传感器，可根据需求选择合适的传感器。
2.2 STM32微控制器选择：选择一款功能强大且集成丰富的STM32微控制器作为主控芯片。
STMicroelectronics公司的STM32系列是一种低功耗、高性能的微控制器，具备丰富的外设，适合用于该硬件系统的设计。
2.3 存储器选择：选择一款容量适当的内部存储器，用于存储采集到的心率数据。
常见的存储器包括闪存和EEPROM，可根据需求选择合适的存储器。
2.4 显示屏选择：选择一款高清液晶显示屏，能够清晰地显示心率数值。
可以选择带有背光和触摸功能的液晶显示屏，以提高用户体验。
3. 硬件系统的实现3.1 连接布局设计：设计合理的硬件连接布局，确保传感器、STM32微控制器、存储器和显示屏等各个组件之间的连线准确无误。
3.2 电源设计：为硬件系统提供稳定的电源。
可使用电池或者外部电源，注意选择合适的电源电压和电流。
3.3 传感器接口设计：将脉搏传感器与STM32微控制器连接，确保传感器能够正常采集心率信号，并传输给微控制器进行处理。
基于STM32人体脉搏无线监测系统的设计论文
基于STM32人体脉搏无线监测系统的设计论文摘要：随着生活水平的提高，人们尤其是老年人对自己的健康也越来越重视。
脉搏的波形及频率能够反应人心血管的生理信息。
所以本文是以armstm32为主控模块，设计一种便携式，*作方便的脉搏检测器。
本系统由脉搏采集、液晶显示、无线发送三个模块组成。
脉搏采集是采集人的脉搏数，液晶用的是12232，显示一分钟被测脉搏数，无线发送就是利用gsm模块实现短信的发送，发送到监测人员起到远程*的效果。
关键词：stm32脉搏检测液晶显示gsm一、系统的整理框架。
以armstm32芯片为处理器，主要的模块主要包括脉搏采集模块，lcd显示模块，gsm数据传输模块。
脉搏采集模块采集到脉搏信号经信号放大及模数转换后传输到处理器中，经过定时器一分钟的计时，在液晶屏上显示一分钟的脉搏数，stm32控制脉搏数据经由sim300agsm模块以gprs形式发送给监测人员。
通过脉搏数的显示，医生可以获知用户的身体状况，节约了大量的时间。
二、系统硬件以及电路构成。
1、脉搏监测电路。
传感器由光敏二级管发*红外和光敏三极管接受红外组成的分别是电路中的d6和q3。
采用发光二极管作为光源时，可基本抑制由呼吸运动造成的脉搏波曲线的漂移。
红外接收三极管在红外光的照*下能产生电能，它的特*是将光信号转换为电信号。
脉搏也即跟心跳同步，每心跳一次血液浓度变化一次，所以通过对手指的血液浓度的变化检测脉搏信号。
脉搏是微弱信号，信号需要放大，并且先通过低频滤波器进行滤波，在进行放大，最后在经过比较器得到脉冲波，输入到stm32里。
2、stm32处理器及主要接口电路。
stm32f103微控制器是使用cortem-m3内核，工作频率为72mhz，内置高速存储器，具有一个usb和一个can，7个定时器、2个adc、9个通信接口，其工作电压常见为3.3v。
armstm32f103控制模块主要完成对脉搏波波形数据的采集，脉搏信号模数转换以及数据的分析和数据的无线收发，与lcd的显示。
基于STM32人体脉搏无线监测系统的设计
基于STM32人体脉搏无线监测系统的设计随着人们对健康的关注日益增加，人体脉搏无线监测系统的设计变得越来越重要。
本文将介绍一种基于STM32的人体脉搏无线监测系统的设计。
人体脉搏无线监测系统是一种能够实时监测人体脉搏并将数据传输到手机或电脑的设备。
它能够帮助人们随时了解自己的健康状况，并及时采取措施以防止疾病的发生。
在这个系统中，STM32是一种微控制器，它能够控制和处理系统的各个部分。
该系统由传感器、信号处理模块、数据传输模块和显示模块组成。
首先，传感器用于检测人体脉搏信号。
传感器通常采用光电传感器，它能够测量血液通过皮肤的光强度变化，并将其转换成电信号。
然后，信号处理模块对传感器采集到的数据进行处理和滤波。
这是为了提高数据的准确性，并去除噪声干扰。
STM32微控制器负责控制信号处理模块的运行并协调各个模块之间的通信。
接下来，数据传输模块将处理后的数据通过无线方式传输到手机或电脑。
这可以通过蓝牙或Wi-Fi技术实现。
这样，用户就可以通过手机或电脑查看自己的脉搏数据，并进行分析和记录。
最后，显示模块可以将数据以图表或数字的形式显示在设备上，方便用户进行实时观察和分析。
这种基于STM32的人体脉搏无线监测系统具有许多优点。
首先，它具有高精度和稳定性，可以准确地检测人体脉搏信号。
其次，该系统具有实时性，可以实时监测脉搏并及时传输数据。
此外，它还具有便携性和易用性，用户可以随时随地监测自己的健康状况。
总之，基于STM32的人体脉搏无线监测系统是一种重要的健康监测设备。
它不仅能够提供准确的脉搏数据，还能够帮助人们随时关注自己的健康状况。
相信在未来，这种系统将会得到更广泛的应用，并为人们的健康保驾护航。
脉搏监测系统设计方案
脉搏监测系统设计方案目录引言 (4)1 课题现状及研究意义 (5)1.1 课题现状 (5)1.2 研究意义 (6)2 方案论证 (7)2.1 方案选择 (7)2.2 系统框图 (8)3 主要芯片介绍 (10)3.1 光电传感器 (10)3.2 Atmega8515 (10)3.3 无线收发模块 (14)3.4 MAX232芯片 (17)4 硬件设计 (19)4.1 采集部分 (19)4.2 滤波部分 (20)4.3 放大部分 (21)4.4 555施密特整形电路 (22)4.5 下位机处理部分 (23)4.5.1单片机复位电路 (23)4.5.2数码管显示部分电路 (24)4.5.3无线发送模块部分 (24)4.5.4单片机的晶振和中央处理部分 (25)4.6 上位机部分 (26)4.6.1无线接收模块部分 (26)4.6.2接收数据处理部分 (26)4.6.3串口部分 (27)5 软件设计 (30)5.1 下位程序设计的流程图 (30)5.2 无线模块部分 (30)5.3 上位机部分流程图 (31)5.4 VB界面 (31)6 系统调试与验证 (33)6.1 硬件调试 (33)6.1.1 采集部分 (33)6.1.2 滤波部分 (33)6.1.3 放大部分 (34)6.1.4 555整形部分的调试 (34)6.1.5 下位机处理部分 (34)6.1.6 上位机处理部分 (35)6.2 软件调试 (35)6.2.1下位机处理部分 (36)6.2.2上位机部分 (37)6.3 整体调试 (39)6.4 抗干扰措施 (40)6.4.1硬件抗干扰措施 (40)6.4.2软件抗干扰措施 (40)7 结果分析与展望 (42)参考文献 (44)附录 (45)附录一 (45)附录二 (46)摘要随着人们生活的水平不断提高，生活方式、饮食结构不断改变，习惯的变化和高节奏的生活导致了高血压、冠心病等心血管疾病成为常见病与多发病。
脉搏与心电信号采集监测系统Multisim电路设计仿真
脉搏与心电信号采集与监测系统设计1. 设计脉搏或心电信号放大器•增益：60dB ～70dB ～80dB 三档可调•带宽：0.01HZ ～200HZ ，可插入50HZ 陷波器2. 设计测量和显示心率的数字电路（用七段数码管）3. 设计心率越限报警电话（报警范围为分次分次/150f /40f 00>---<），报警方式，喇叭或蜂鸣器鸣叫，屏幕显示。
4. 完成模拟电路和数字电路的仿真和虚拟实验。
5. 完成印刷板设计。
6. 基本框图脉搏与心电信号采集与监测系统一、 心电信号采集电路（模拟电路部分）1 、查阅资料可知人体心电信号有如下的特点(1)信号具有近场检测的特点，离开人体表微小的距离，就基本上检测不到信号；(2)心电信号通常比较微弱，至多为mV 量级；(3)属低频信号，且能量主要在几百赫兹以下；(4)干扰特别强。
干扰既来自生物体内，如肌电干扰、呼吸干扰等；也来自生物体外，如工频干扰、信号拾取时因不良接地等引入的其他外来串扰等；(5)干扰信号与心电信号本身频带重叠(如工频干扰等)。
2 心电信号采集放大器电路设计要求 •增益：60dB ～70dB ～80dB 三档可调（即放大倍数为1000~3160~10000） •带宽：0.01HZ ～200HZ ，可插入50HZ 陷波器分析：根据要求，放大倍数为1000~3160~10000，故采用二级放大。
其中前级放大增益三档可调，分别为10、31、100倍。
后级放大器为100倍。
2-1、前级放大器设计a 、放大器AD620构成的电路由于人体心电信号的特点，加上背景噪声较强，采集信号时电极与皮肤间的阻抗大且变化范围也较大，这就对前级(第一级)放大电路提出了较高的要求，即要求前级放大电路应满足以下要求：高输入阻抗；高共模抑制比；低噪声、低漂移、非线性度小；合适的频带和动态范围。
为此，选用Analog公司的仪用放大器AD620作为前级放大(预放)。
AD620的核心是三运放电路(相当于集成了三个OP07运放)，其内部结构如图1所示。
脉搏心率检测仪的STM32控制系统设计与实现
脉搏心率检测仪的STM32控制系统设计与实现1. 引言脉搏心率检测仪是一种用于测量人体脉搏和心率的设备，广泛应用于医疗、健康管理和运动监测领域。
本文将介绍使用STM32微控制器设计和实现脉搏心率检测仪的控制系统。
2. 系统框架设计脉搏心率检测仪的控制系统可以分为硬件和软件两部分。
硬件部分包括传感器模块、STM32微控制器、显示屏和电源模块。
软件部分则包括系统初始化、数据采集、信号处理和结果显示等模块。
3. 硬件设计传感器模块负责采集人体脉搏信号，并将其转换为电信号输入到STM32微控制器。
常用的脉搏传感器有光电传感器和压阻传感器，可以根据实际需求选择合适的传感器。
STM32微控制器负责接收传感器的输入信号，并进行相关的信号处理和数据处理。
显示屏模块用于显示测量结果，可以选择液晶显示屏或者LED数码管等。
4. 软件设计4.1 系统初始化在系统初始化阶段，需要对STM32微控制器进行相应的配置，包括时钟设置、GPIO配置和中断配置等。
同时，还要对传感器和显示屏模块进行初始化，确保其正常工作。
4.2 数据采集数据采集模块负责从传感器模块读取脉搏信号，并将其转换为数字信号输入到STM32微控制器。
可以使用ADC模块实现模拟信号的采样和转换，也可以使用外部模数转换器(ADC)进行信号采样。
4.3 信号处理信号处理模块负责对采集到的脉搏信号进行处理，提取出心率信息。
常用的信号处理算法包括滤波算法和峰值检测算法。
滤波算法可以用于去除噪音和干扰，增强信号的稳定性。
峰值检测算法可以用于识别脉搏信号中的峰值，并通过计算峰值之间的时间间隔来估计心率。
4.4 结果显示结果显示模块负责将测量到的心率信息显示在屏幕上。
可以通过液晶显示屏或者LED数码管等方式进行显示。
5. 实现实现过程中，可以使用Keil MDK-ARM开发环境进行程序编写和调试。
首先，在Keil中创建一个新的项目，并选择STM32微控制器型号。
然后，依次编写系统初始化、数据采集、信号处理和结果显示等各个模块的代码。
脉搏测量仪设计方案
脉搏测量仪设计方案脉搏测量仪是一种用于测量人体脉搏的仪器，具有重要的医疗和健康监测功能。
下面是一个脉搏测量仪的设计方案，包括主要功能、硬件设计和软件设计。
1. 主要功能：- 测量人体脉搏：使用传感器检测人体脉搏，并将数据转化为数字信号。
- 显示脉搏数据：通过液晶显示屏显示当前的脉搏数据，以便用户实时获知自己的脉搏情况。
- 存储数据：将脉搏数据存储在内部存储器中，为用户提供历史脉搏数据的查询。
- 分析数据：对存储的脉搏数据进行分析，并生成相应的报告，帮助用户了解自己的脉搏状况。
2. 硬件设计：- 传感器：采用光电传感器，通过感应人体血流的反射光强度变化来测量脉搏。
- 微控制器：选择一款高性能的微控制器作为主控芯片，负责数据采集、信号处理、通信和显示控制等功能。
- 显示屏：选用高分辨率的液晶显示屏，可以显示脉搏数据和其他相关信息。
- 存储器：选择大容量的闪存作为数据存储器，并考虑使用可拓展的存储器接口，方便用户扩展存储容量。
- 电源：采用可充电电池供电，确保仪器长时间的使用时间，并考虑添加低电量提醒功能。
3. 软件设计：- 数据采集和处理：通过光电传感器采集到的模拟信号经过采样和放大处理，并转化为数字信号，以便于后续的数据处理和分析。
- 数据显示和存储：将测量到的脉搏数据显示在液晶屏上，并同时将数据存储在内部存储器中。
- 用户交互：设计使用友好的用户界面，并增加触摸屏等交互方式，使用户操作更加方便、直观。
- 脉搏数据分析：对存储的脉搏数据进行分析，可将数据进行图表化显示，以便用户更加直观地了解自己的身体健康状况。
- 数据传输：可考虑添加数据传输功能，如蓝牙或USB接口，以便用户将数据导出到电脑或其他设备进行进一步分析和储存。
以上是一个脉搏测量仪的设计方案，旨在提供一个可靠、精确且易于使用的脉搏测量解决方案，以满足用户的医疗和健康监测需求。
具体的技术细节和设计参数需要在实际设计过程中进一步完善。
便携式人体脉搏信号检测系统设计报告
综合实训报告2014 — 2015学年第1 学期实训名称：便携式人体脉搏信号检测系统设计指导教师：学院：电气工程及其自动化学院班级：姓名：学号：2014 年10 月17 日便携式人体脉搏信号检测系统设计一．综合实训的主要内容设计一种人体脉搏信号检测系统，使得系统能够采集人体脉搏信号，并对信号进行处理，分析每分钟脉搏次数及其他生理指标。
人体脉搏信号检测系统能够通过USB端口与PC机通讯，并在PC机上对采集数据进行处理，并显示每分钟脉搏跳动的次数和脉搏波形。
二．硬件方案设计HK-2000B脉搏传感器：HK-2000B集成化脉搏传感器将力敏组件(PVDF压电膜)、灵敏度温度补偿组件、感温组件、信号调理电路集成在传感器内。
具有灵敏度高、抗干扰能力强、过载能力大、一致性好、性能稳定可靠、使用寿命长等特点。
压电式原理采集信号，能够输出完整的脉搏波电压信号。
它的输出是和脉压对应的0~1.0v 脉动模拟电压信号。
AD/DA转换器PCF8951：8位AD/DA转换器。
PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。
它具有4个模拟输入、1个模拟输出和1个串行I²C总线接口。
PCF8591的3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I²C总线上接入8个PCF8591器件，而无需额外的硬件。
在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I²C总线以串行的方式进行传输。
PCF8591的功能包括多路模拟输入、内置跟踪保持、8-bit模数转换和8-bit数模转换。
PCF8591的最大转化速率由I²C总线的最大速率决定。
STC89C52单片机：与51指令兼容。
通用型，有总线扩展和较强的位处理功能，其全双工异步串行通信口，所以具有串口通讯功能。
作为数据采集和传输的控制器。
RS232转USB芯片PL2303：PL2303 是Prolific 公司生产的一种高度集成的RS232-USB 接口转换器，可提供一个RS232 全双工异步串行通信装置与USB 功能接口便利联接的解决方案。
基于STM32的脉搏心率检测仪设计方案
基于STM32的脉搏心率检测仪设计方案脉搏心率检测仪是一种常见的医疗设备，用于测量人体心脏的脉搏和心率数据。
本文将详细介绍基于STM32的脉搏心率检测仪的设计方案。
1. 引言脉搏心率检测仪是一种用于检测和监测人体心脏功能的设备，具有广泛的应用领域，如医疗机构、健康管理等。
本设计方案旨在利用STM32微控制器实现一个高效、精准、可靠的脉搏心率检测仪。
2. 系统硬件设计基于STM32的脉搏心率检测仪的硬件设计包括传感器模块、信号处理模块和显示模块。
传感器模块用于感知人体脉搏信号，常用的传感器有光电传感器和压阻传感器。
信号处理模块通过采样和滤波算法来提取脉搏信号，并计算心率值。
显示模块用于展示心率数据，可以选择LCD屏幕或LED显示。
3. 传感器模块设计本设计方案选择光电传感器作为脉搏信号的感知装置。
光电传感器工作原理是利用红外光的透射和反射来检测脉搏信号。
传感器通过检测红外光线的反射变化来感知脉搏信号。
在设计时，需要合理选择传感器的灵敏度和工作范围，并采用适当的信号调理电路来增强信号质量。
4. 信号处理模块设计信号处理模块的设计是脉搏心率检测仪的核心。
该模块主要包括信号采样、滤波和心率计算三个部分。
信号采样应根据传感器输出脉搏信号的特点，选择适当的采样频率和分辨率。
滤波算法主要用于去除噪声和干扰，保留脉搏信号的有效部分。
常用的滤波算法有移动平均滤波和巴特沃斯滤波。
心率计算可以通过测量脉搏波的峰距离和时间间隔来估算心率值。
5. 显示模块设计显示模块的设计用于展示心率数据。
可以选择LCD屏幕或LED显示来实现数据的可视化。
LCD屏幕可以显示详细的心率波形和数值，而LED显示适合于简单的心率数据展示。
在设计时，需要考虑显示模块的分辨率、刷新率和功耗等因素。
6. STM32控制器选型和编程在本设计方案中，选择STM32微控制器作为系统的核心控制单元。
合适的STM32型号应具备足够的计算能力和丰富的接口资源，以满足传感器模块、信号处理模块和显示模块的连接需求。
基于STM32的脉搏心率检测仪系统设计与实现
基于STM32的脉搏心率检测仪系统设计与实现近年来，心率检测仪作为一种重要的医疗设备，得到了广泛的应用和研究。
本文旨在基于STM32的脉搏心率检测仪系统设计与实现进行详细介绍。
一、系统设计1. 系统架构设计：基于STM32的脉搏心率检测仪系统主要由STM32微控制器、心率传感器模块、液晶显示屏和电源管理模块等组成。
其中，STM32微控制器作为系统的核心控制模块，用于采集和处理心率传感器模块的数据，并将结果显示在液晶显示屏上。
2. 脉搏心率检测模块设计：脉搏心率检测模块通过心率传感器模块获取用户的心率数据，并将数字信号传输给STM32微控制器进行处理。
心率传感器模块通常采用光电式传感器，通过用户的血流量变化来实时检测心率。
传感器模块采集到的模拟信号将通过ADC转换为数字信号，然后传输给STM32微控制器进行处理。
3. 数据处理与分析模块设计：STM32微控制器接收到心率传感器模块传输的数据后，进行数字信号处理，并根据算法计算出用户的心率值。
常用的算法包括峰值检测算法和自相关算法等。
同时，系统可对心率数据进行实时分析和存储，以供用户查看和参考。
4. 显示与用户交互模块设计：STM32微控制器将计算得到的心率值通过串行通信协议发送给液晶显示屏模块。
液晶显示屏将心率值以数字或图表形式显示给用户，以便用户实时了解自身心脏健康状况。
同时，系统可通过按键等方式与用户进行交互，实现功能设置和历史数据查看等操作。
5. 电源管理模块设计：为确保系统的稳定工作，设计合适的电源管理模块非常重要。
电源管理模块主要负责功率的分配和稳压，以提供稳定可靠的电源给系统各个模块。
二、系统实现1. 硬件设计：根据系统的功能需求，选择适合的硬件元件，并进行电路设计和原理图绘制。
其中，选用的STM32微控制器需要与心率传感器模块、液晶显示屏和按键等模块进行连接，并通过I/O口实现数据的输入输出。
2. 软件开发：基于STM32的脉搏心率检测仪系统的软件开发主要包括嵌入式软件开发和用户界面设计。
脉搏检测系统设计及其信号处理算法研究
参考内容二
引言
随着人们对健康的度不断提高，医疗科技的发展也在不断推动。人体脉搏信 号的检测和分析是医疗领域中的重要一环，对于预防、诊断和治疗疾病具有重要 意义。因此，本次演示旨在探讨人体脉搏信号检测分析系统的设计。
系统概述
人体脉搏信号检测分析系统是一种用于实时监测和分析人体脉搏信号的医疗 设备。该系统主要包括数据采集、数据处理、数据分析和结果显示四个部分。数 据采集部分负责捕捉人体的脉搏信号，数据处理部分对采集到的原始数据进行预 处理和特征提取，数据分析部分对提取的特征进行统计和分析，最后结果显示部 分将分析结果呈现给用户。
一、脉搏检测系统设计
1.1系统架构
一个典型的脉搏检测系统包括传感器部分、信号调理电路、数据采集器和处 理单元。传感器部分主要负责捕捉脉搏信号，通常采用光电传感器或压电传感器。 信号调理电路负责将传感器捕捉的微弱信号进行放大和滤波，以减小噪声干扰。 数据采集器负责对调理后的信号进行数字化转换，以便于后续处理。处理单元则 对采集的数据进行进一步分析，提取有用的生理信息。
3、信号分析：通过分析脉搏信号的波形、频率、振幅等特征，可以获得心 脏的功能状态。常用的信号分析方法包括短时傅里叶变换、小波变换等。
4、信号压缩：对于长时间或大量数据的存储和传输，需要进行数据压缩。 常用的数据压缩方法包括1、系统架构：脉搏测量系统通常由传感器、信号处理模块和显示模块组成。 传感器负责采集脉搏信号，信号处理模块对信号进行处理和分析，显示模块则将 结果展示给用户。
2.3分类与识别
对于提取的特征，需要对其进行分类与识别以实现诊断的目的。常见的分类 与识别方法包括模式识别、机器学习等。模式识别方法可以根据已有的样本库， 将提取的特征与已知的模式进行匹配，从而实现对疾病的分类与识别。机器学习 方法则可以通过训练大量的数据集，学习出分类与识别的规律，并对新的数据进 行分类与识别。
基于单片机的脉搏测试系统设计
基于单片机的指脉检测系统的设计摘要脉搏测试仪是用来测量一个人脉搏跳动次数的电子仪器，也是心电图的主要组成部分，因此，在现代医学上具有重要的作用。
目前检测脉搏的仪器虽然很多，但是价格都比较昂贵，本文拟设计一款适合家庭使用的简易的脉搏测试仪。
脉搏波所呈现出的形态(波形)、强度(波幅)、速率(波速)和节律(周期)等方面的综合信息，在很大程度上反映出人体心血管系统中许多生理病理的血流特征，因此对脉搏波采集和处理具有很高的医学价值和应用前景。
但人体的生物信号多属于强噪声背景下的低频弱信号，脉搏波信号更是低频微弱的非电生理信号，必需经过放大和后级滤波以满足采集的要求。
本文的设计使用光电传感器来获得人体的脉搏信息，通过信息处理，单片机的控制将脉搏信息传递到LCD显示屏上，从而可以直观清晰的获得人体脉搏跳动的频率等信息，自此构成了我们设计的脉搏测试系统。
从中可以得知脉搏跳动是否正常以及每分钟跳动的次数。
最后，本文对脉搏测试系统的进一步发展提出了自己的看法。
关键字：指脉检测、光电传感器、单片机、LCD显示Microcontroller-based design refers to the pulse detection systemAbstractPulse test instrument was used to measure an individual pulse number of electronic instruments, and electrocardiogram of main component, therefore, in the modern medicine has an important role in. The detection of pulse instrument although many, but the price is relatively expensive, this paper is intended to design a suitable for household use recommended pulse tester.Pulse wave by showing the morphology ( waveform ), strength ( amplitude ), velocity ( velocity ) and rhythm ( cycle ) and other aspects of the comprehensive information, largely reflect the human cardiovascular system in many physiological and pathological blood flow characteristics, so the pulse wave acquisition and processing have high medical value and application prospect. But the human biological signals belonging to strong noise background and low frequency weak signal, pulse wave signal is low frequency weak non-electrophysiologic signals, required after amplification and filtering to meet after the acquisition request.In this paper, the design of photoelectric sensor is used to obtain the pulse information, the information processing of single-chip control of the pulse information is passed to the LCD display screen, which can be intuitively clear access to human pulse frequency and other information, since compose our design pulse test system. From that the pulse is normal and the number of beats per minute.Finally, this article on pulse test system further development to propose own view. Keywords: Finger pulse detection、Photoelectric sensor、Single chip microcomputer、LCD Display目录1 绪论 (1)1.1本文的研究现状 (1)1.2本文的研究目的 (3)1.3本文的研究内容 (3)2 本系统的整体设计方案 (4)2.1 系统的整体框图 (4)2.2 系统的主要组成部分 (4)2.2.1 光电脉搏传感器 (4)2.2.2 信号采集系统 (5)2.2.3 放大电路 (5)2.2.4 滤波电路 (5)2.2.5 数据采集电路 (6)2.2.6 AT89S51单片机 (6)2.2.7 显示电路 (6)3 指脉检测电路的设计 (7)3.1指脉传感器的基本原理 (7)3.2检测电路的设计 (7)4 单片机控制电路的设计 (9)4.1 单片机的选择 (9)4.2 指脉信息的检测与控制 (11)4.2.1 硬件设计 (11)4.2.2 软件设计 (12)4.3 显示电路的设计 (18)5 总结与展望 (19)参考文献 (20)致谢........................................... 错误!未定义书签。
人体脉搏检测基础设计方案
人体脉搏检测基础设计方案(草案）一、设计原理人体脉搏检测系统以STC89C51单片机为核心，由于人脉搏跳动的时候，血液的透光性不一样会导致接收器那边接收的信号强弱不一样，通过红外发光二极管、光敏三极管传感器把脉搏跳动的频率转化为电信号，经过放大、滤波、整形电路输入到单片机系统，并利用单片机系统内部定时器来计算时间，由光敏三极管产生感应脉冲，单片机通过对脉冲累加得到脉搏跳动次数，且在系统运行时显示脉搏的次数和时间，并为后续的脉搏分析与医学分析提供数字化、可视化、科学化、细致化的分析基础。
二、硬件设计系统框图三、基础模块设定1、主控模块设计采用51系列的单片机，该单片机是一个高可靠性，超低价，高性能的8位单片机，32个IO口，且STC系列的单片机可以在线编程、调试，方便地实现程序的下载与整机的调试。
2、显示模块设计采用LCD液晶显示屏，液晶显示屏的显示功能强大，显示多样，清晰可见，对于本设计而言一个LCD1602的液晶屏即可，价格较为便宜，需要的借口线较多，适合本次设计要求。
3、传感器选择设计采用光电传感器提取人体脉搏信号，认为光透过手指后的变化仅由动脉血的充盈而引起，那么在恒定波长的光源的照射下，通过检测透过手指的光强将可以间接测量到人体的脉搏信号。
且造价低廉，适合本次实验设计。
四、硬件模块设计原理图、电路图1、信号采集电路2、显示电路图3、液晶显示与单片机接口电路4、传感器信号调节原理电路5、滤波电路设计7、放大整形电路四、设计所需器材及规格（可选用成品器件）3、按键、二极管、三极管等4、LCD1602液晶显示屏5、放大、整形、滤波等电路若干器件（由实验室提供）五、软件设计编程（暂略）六、调试及误差分析（暂略）七、报告撰写及其他。
人体脉搏信号检测系统设计
第1章绪论1.1 研究背景和意义随着社会和科学技术的不断进步，人们对生命现象的认识也越来越深入，生物医学信号的检查是对人体健康状况评估的手段。
在医院里，通过检查必要的生物医学数据，医生可以对病人健康程度做一个评估，并且根据数据诊断出病患所得的疾病以及康复状况。
同时，医药保健类产品早已经不是医院的专利，以家庭为单位，几乎每个家庭都配备了必要的医疗保健类用品[1-3]。
在适宜的医疗设备条件下，病人可以不依靠医生的辅助，自己采集医学生理数据，通过医学根据对此参数分析，评估健康水平或者诊断自身是否有疾病。
现代的医疗仪器给人民生活带来了便捷，在智能化、便携式、可靠性、安全性等方面都有了很大的提高。
仪器在实现功能的同时都有不同的特点，有的仪器便于携带，有的仪器操作简单。
当然，结合众多优点的仪器无疑受到消费者的青睐。
以医院为单位，因为测量出来的数据可以直接提供给医生作为诊断或评估病人身体状况的参考，所以这类医疗仪器性能高、功能强大、测量数据准确。
而对于以家庭或个人来说，在保证功能的同时，方便测量生理数据、便于携带、价格低廉、智能化这些特点是此类医疗仪器发展的趋势。
作为诸多生理信号的一种，脉象信号蕴含着丰富的信息，从脉搏波中提取人体的生理病理信息作为临床诊断和治疗的依据，历来都受到中外医学界的重视。
脉搏波所呈现出的形态(波形)、强度(波幅)、速率(波速)和节律(周期)等方面的综合信息，在很大程度上反映出人体心血管系统中许多生理病理的血流特征[4]。
许多中医文献分析脉象的形成和西医分析虽然表、述各有不同，但是有相同的科学原理。
人体循环系统由心脏、血管、血液所组成，负责人体氧气、二氧化碳、养分及废物的运送。
血液经由心脏的左心室收缩而挤压流入主动脉，随即传递到全身动脉。
当大量血液进入动脉将使动脉压力变大而使管径扩张，在体表较浅处动脉即可感受到此扩张，即所谓的脉搏[1]。
正常人的脉搏和心跳是一致的。
脉搏的频率受年龄和性别的影响，婴儿每分钟120-140次，幼儿每分钟90-100次，学龄期儿童每分钟80-90次，成人为60-100次/分，老年人为55-60次/分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉搏监测系统设计
作者：李旭坤刘文波马志强卫会军刘博
来源：《科学导报·学术》2020年第17期
摘;要：本课题采用嵌入式与无线通讯技术，提出处理脉信号的新方案，即采集及处理与无线发送部分（前端系统）+无线接收与PC机显示部分（后端系统）。
前端系统主要负责脉搏信号的采集和初步处理并发送，能够单独工作;通过无线接收和串口接口连接到PC机上显示，后端系统主要负责跟踪显示由前端系统传递来的信号。
正是有了无线接收模块的作用，使得系统具备了远程监测的能力。
关键词：嵌入式系统;无线收发模块;串口;传感器
1 研究意义
脉搏是常见的生理现象，是心脏和血管状态等重要生理信息的外在反映;因此，脉搏检测不仅为血压测量、血流测量及其他生理检测提供了生理参考信息，而且脉搏波本身也能给出许多有诊断价值的信息。
中医脉象诊断技术就是脉搏测量技术在中医诊断上的卓有成效的应用。
采用傳感器检测脉搏，可较客观地得到尽可能多的信息，更因为此法对人体无创伤，且使用方便，易于被人们接受。
本课题采用光电传感器提取脉搏信号，用嵌入式处理脉搏信号，通过无线收发模块
（CC1100）远距离传送，并在PC机上显示.这样就既能减少对人体的创伤的同时，也能远距离并可以在PC机上监视，形成能远程监测人体脉搏的系统，为医生的研究提供一个有效的数据基础。
2方案选择
1、压力传感器：用压力传感器采集脉搏信号，原理是将脉搏跳动产生的力通过传感器转化为电信号。
他的特点是跳动的脉搏信号要强，如果跳动信号弱，那么传感器可能不能有效的反映出脉搏信号。
要么就提高传感器的精度，大家都知道提高一个器件的精度的代价是什么样，而且使用时要用东西把他固定住，这也使得使用起来比较麻烦。
2、光电传感器：用光电传感器采集脉搏信号，原理是吸收红外线穿透血管时血液浓度的改变而导致红外线强度的改变使红外线吸收传感器产生电信号的变化来反映脉搏的变化。
3;主要芯片介绍
3.1 光电传感器
BPW83型红外接收二极管和IR333型红外发射二极管工作波长都是940 nm，在指夹中，红外接收二极管和红外发射二极管相对摆放以获得最佳的指向特性。
红外发射二极管中的电流越大，发射角度越小，产生的发射强度就越大。
3.2 Atmega8515
ATmega8515是基于增强的AVR RISC结构的低功耗8位CMOS微控制器。
由于其先进的指令集以及单时钟周期指令执行时间，ATmega8515 的数据吞吐率高达1 MIPS/MHz，从而可以缓减系统在功耗和处理速度之间的矛盾。
4 硬件部分
4.1 滤波部分
按人体脉搏在运动后最高跳动次数达240次/分计算来设计低通放大器。
低通滤波器是一种用来传输低频段信号，抑制高频段信号的电路，当信号的频率高于某一特定的截止频率fh 时，通过该电路的信号就会被衰减，而频率低于fh的信号则能无阻通过该滤波器。
能通过的信号频率范围定义为通带：阻止信号通过的范围定义为阻带，通带与阻带的分界点就是截止频率fh。
A0为通带内的电压放大倍数，称为通带电压增益。
当输入信号的频率由小到大增加到使滤波器的放大倍数等于0.707A0时，所对应的频率就是截止频率fh。
4.2 放大部分
由于脉搏传感器阻抗高的特点，可以采用传统的同相放大电路如图4.3所示，由放大电路原理可以知道放大倍数公式为：
A=U1/U0=R17/R15
因为同相比例运算电路在输入差摸信号的同时伴随着共摸信号输入，因此共摸抑制比成为影响运算误差的重要因素。
而在理想运放的情况下的输出电压：
U输出= [（R17/R15）+1]*U输入
所以相对误差公式为：
相对误差δ=[（1+1/Kcmr）/（1+1/AodF）-1]*100%
所以当开环差摸增益Aod，共摸抑制比Kcmr越大，相对误差δ的数值就越小。
4.3 单片机的晶振和中央处理部分
单片机的晶振和中央处理部分电路图如图4.5.4所示：由于ATmega8515的使用晶振范围是0-8MHz，所以在选择晶振的时候必须在其范围内，否则就容易出错。
考虑到写程序的时候用到定时器定时，因此选择6MHz的晶振，中央处理部分主要负责处理从PB0进来的方波信号，这个信号是经过前面的555施密特整形电路整成方波之后送给单片机，因为方波有就是我们所知道的矩形波，它的高电平也达到单片机的要求，所以ATmega8515通过程序可以直接处理他，并将处理出来的信号传给CC1100和数码管，让CC1100发送给上位机的接收部分，而数码管则显示1分钟内脉搏跳动的次数。
5 系统调试与验证
硬件调试
硬件调试主要有以下几步：
·检查电路原理图是否有错误;
·根据电路原理图检查PCB图是否有错误：
·制板，根据PCB图检查PCB板是否有错误，主要检查是否有线粘连;
·焊件，测试各个元件管脚连接是否有错误，并检查是否有虚焊脱焊的问题
针对不同模块的硬件除了以上的调试外还应该有相应的调试方法。
5.2 软件调试
由于程序调试是否成功，这是关键的一步，因为单纯的硬件无法实现预期的目的。
因此，对程序的调试就特别重要。
调试这阶段发生过的故障如：子程序在运行时破坏现场，缓冲单元发生冲突，零位的建立和清除在设计上有失误，堆栈区域有溢出等问题。
采用单步运行方式和断点运行方式对没个子程序进行调试，单步和断点调试后，再进行连续调试，这是因为单步运行只能验证该子程序的正确与否，而不能确定定时精度、CPU的实时响应等问题。
待全部完成后，应反复运行多次观察。
5.3 整体调试
在硬件和软件调试完成后，再结合到一起，即把软件程序烧录到单片机，再将单片机放到系统板上，上电运行。
对不完善的地放再进行进一步的修改处理，直到最后达到整个预期为至。
5.4 抗干扰措施
电子系统中的干扰源是多方面的，给系统调试造成很多问题。
经过总结，我们的数据采集系统的干扰原因主要有：系统与各元件接地策略的不尽合理、PCB的分布参数，电磁干扰等。
为了尽量的减少千扰，必须采用符合本系统特点的抗干扰技术。
6 结果分析与展望
按照制作方案，可以达到本次研究的目的，但是这个处理过程比较麻烦，因为每个部分电路都受到外界的干扰。
建议用A/D转换把模拟信号转化为数字信号，这样就可以大幅度减少干扰，也便于单片机处理。
在处理每个模块的时候都要认真，不管是大系统还是小系统，哪怕是一小的部分出了问题，就导致整个系统无法正常工作。
人体脉搏是心血管系统的重要组成部分，它是人体输送养料、传递能量和传播各种生理病理信息的重要途径，脉搏包含有丰富的人体健康状况信息。
研究脉搏信息无论是在中医还是西医中都具有重要的临床诊断价值和实用意义。
参考文献
[1];黄智伟，朱卫华.433MHz单片机射频收发芯片nRF401[J].世界电子元器件，2001
[2];李朝青.PC机及单片机数据通信技术[M].北京：科学出版社，2003。
