新编多层框架结构的设计资料PPT课件
合集下载
多层框架结构设计PPT课件
为了降低楼层 高度，可将梁设计 成宽度较大而高度 较小的扁梁，扁梁 的截面高度可按
结构布置图主要包括基础平面图、各层结构平面 布置图及屋面结构平面布置图。进行结构构件设计计算 之前，先要将结构布置简图绘出。只有在结构布置简图 绘出之后，才能了解有多少结构构件需要设计计算、各 结构构件的相互关系如何等。
常用构件代号见沈蒲生《混凝土结构设计》附录13.
4.1.2 梁、柱截面尺寸及计算简图
主梁截面宽度可取bb = (1/3~1/2)hb，且不宜小于200mm。 为了保证梁的侧向稳定性，梁截面的高宽比（hb/bb）不宜大 于4。（对于一般民用建筑，以选用下限为宜）
当一根框架梁的各跨跨度相差较大时，这种框架梁各 跨的截面宽度应该相同，以利于梁内上部纵筋的贯通和下 部纵筋的锚固；但梁各跨的截面高度应该取不同值。
板或井字梁楼盖。 抗震设计时，不应采用部分由砌体墙承重、部分由框架承
重的混合承重形式。
横向框架梁 板 纵向框架梁
横向框架梁 板 纵向框架梁
框架梁 双向板
框架结构的承重方案
（3）柱网及层高 1）内廊式 2）等跨式
3）对称不等跨式
走廊及卫生间
走廊及卫生间
民用建筑柱网布置
结构布置情况是用图纸来表达的。结构布置图上要 将房屋中每一结构构件的类型、编号、平面和空间的位 置等明确地加以表示，它不但是结构设计人员用以进行 设计计算的依据，而且是施工人员进行施工时必不可少 的。
1）平面布置 ①应采用纵横双向刚接的抗侧力结构体系； ②柱网的开间和进深，应根据建筑使用功能要求，结合受
力的合理性、方便施工、经济等因素确定。
2）竖向布置（结构侧移刚度宜下大上小） ①柱子布置应均匀、对称，同层各柱截面尺寸宜相同，避免
框架结构综述精品PPT课件
1/2 1/2
1/2
1/2
1/2
3. 将各杆端弯矩叠加并绘弯矩图 及不平衡力矩计算
不平衡力矩再次分配后： -4.430-1.149×0.668=-5.198
再作一次弯矩分配，但不再传递
不平衡力矩再次分配后： 5.579-1.149×0.332=5.198
对杆端而言，弯矩以顺时针为正，反之为负。
三、框架内力分析-水平荷载作用
M
A
1 12
ql
2
M
B
1 12
ql
2
反符号分配：
12.1880.3328.142
1/2
1/2
1/2
1/2
(1.1 28 4.8 07 6.1 79 2.5 9)306 .472
1/3
3.081
1/3
1/3
对结点而言，则以逆时针为正，反之为负。
1/3
底 层 计 算 过 程：
1/2 1/2
1/3
1/3

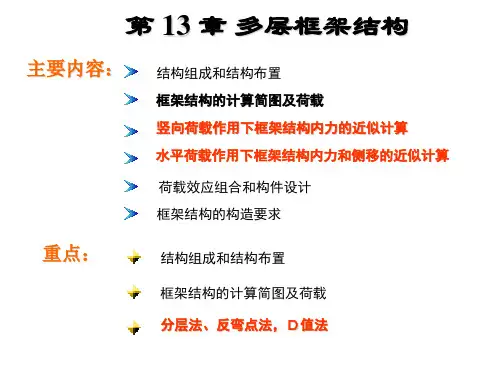

第 13 章 多层框架结构
主要内容：
结构组成和结构布置 框架结构的计算简图及荷载 竖向荷载作用下框架结构内力的近似计算 水平荷载作用下框架结构内力和侧移的近似计算
荷载效应组合和构件设计 框架结构的构造要求
重点：
结构组成和结构布置
框架结构的计算简图及荷载 分层法、反弯点法，Ｄ值法
13.1 多层框架结构组成及布置
度之比无限大，各柱上下两端均不发生角位移，或转角近 似为0； （2）确定各柱的反弯点位置时，认为除底层柱以外的其余各 层柱反弯点位于层高的中点； （3）不考虑梁的轴线变形，同一层各节点的水平位移相等。
当梁的线刚度比柱的线刚度大很多时（例如ib/ic>3）， 梁柱节点的转角很小。否则，该方法误差较大。
《bf多层框架结构》课件
04
BF多层框架结构的施工 与维护
施工流程
施工准备
包括现场勘查、设计图纸审核、材料采购 和人员组织等。
验收交付
完成各项检测和验收工作，确保结构安全 可靠。
基础工程
进行地基处理、桩基施工和土方开挖等工 作。
装修工程
进行内外墙装修、地面处理、门窗安装等 作业。
结构安装
按照设计图纸，依次安装柱、梁、板等各 个部件。
复兴号列车
中国高速列车复兴号的车体结构采用了BF多层框架结构，该结构具有高强度和 优良的抗疲劳性能，保证了列车在高速运行时的安全性和稳定性。
03
BF多层框架结构的优化 设计
设计原则
功能性原则
确保结构能够满足预定 的功能需求，如支撑、
隔音、隔热等。
经济性原则
在满足功能需求的前提 下，尽量降低成本，提
定期进行防腐、防锈处理，延 长结构使用寿命。
建立完善的维护保养制度，确 保结构长期安全使用。
05
BF多层框架结构的发展 趋势与展望
当前研究热点
高效能计算
随着计算能力的不断提升，如何 利用高性能计算技术提升多层框 架结构的分析效率和精度成为研
究热点。
智能化设计
利用人工智能和机器学习技术，实 现多层框架结构的智能化设计和优 化，提高结构性能和安全性。
复合材料
结合多种材料的优点，如玻璃 纤维增强塑料，适用于特殊需
求的结构。
结构设计
基础设计
根据地质勘察报告和上部结构的需求，设计 稳定、安全的基础结构。
抗震设计
考虑地震作用的影响，采取有效的抗震措施 和结构布局。
框架结构设计
根据功能需求和材料特性，设计合理的框架 结构和节点连接方式。
《多层框架结构》课件
03
安全性
通过将数据访问和业务逻辑分离，可以更好地控制对敏感数据的访问。
01
分离关注点
各层专注于特定的功能，降低了代码之间的耦合度，提高了可维护性和可扩展性。
02
复用性
各层可以独立开发和测试，提高了代码的复用性。
适用于构建复杂的Web应用程序，特别是需要高可扩展性和可维护性的应用程序。
Web应用程序
《多层框架结构》PPT课件
CATALOGUE
目录
多层框架结构的概述多层框架结构的类型多层框架结构的结构设计多层框架结构的施工方法多层框架结构的案例分析
01
多层框架结构的概述
01
02
它通常包括数据访问层、业务逻辑层、表示层等，各层之间通过接口进行通信。
多层框架结构是一种软件架构模式，它将应用程序的不同组件分层，以便更好地组织和管理代码。
应用场景
钢筋混凝土框架结构广泛应用于住宅、办公楼、商业中心、工业厂房等建筑中。
详细描述
钢筋混凝土框架结构是一种常见的多层框架结构形式，主要由钢筋和混凝土两种材料组成。这种结构具有较高的承载能力和抗震性能，能够满足现代建筑对于安全性和稳定性的要求。
总结词：以钢材为主要材料构成的框架结构，具有轻质、高强、抗震等优点。详细描述：钢框架结构是一种以钢材为主要材料的框架结构形式，其特点在于轻质、高强、抗震等优点。钢材的强度高、自重轻，能够有效地减小地震作用对于结构的影响。同时，钢框架结构的施工速度快、工业化程度高，能够满足现代建筑对于高效、快捷的要求。特点：钢框架结构的缺点在于其耐火性较差、易受腐蚀、维护成本较高等。此外，钢框架结构的造价相对较高，对于一些小型或特定的工程项目可能不太适用。应用场景：钢框架结构适用于高层大型建筑、大跨度跨越的桥梁和大型工业厂房等建筑和工程项目中。
多层框架结构设计PPT课件
27/143
4.3.1 框架结构计算简图
➢ 计算简图简化规定：
在实际工程中，确定计算简图还要适当考虑内力计算的方便，在保证 精度的情况下，下列各项计算模型和荷载图式的简化常常被采用：
上、下层柱截面尺寸不同时，常取顶层柱形心作为柱子的轴线。 各跨跨度相差不大于10%时，可简化为等跨框架，跨度取原跨度
装配式混凝土框架
预制卡板
预制槽形板
装配整体式混凝土框架
预制主梁
迭合梁
装配整体式混凝土框架
预制短柱
装配整体式混凝土框架
11/143
预制长柱
4.1.4 RC框架结构设计的主要内容
4.1.4 RC框架结构设计的主要内容
➢ 设计流程： 结构布置→荷载计算→结构分析→内力组合→构件配筋。
➢ 设计成果： 以结构设计说明书和施工图的形式体现。
(1) 计算单元
➢ 多层框架结构是由纵、横向框架组成的空间结构体系。
➢ 一般情况下，主框架都是等间距布置，它们各自的刚度基 本相同。
➢ 在竖向荷载作用下，各榀框架之间的相互约束即牵制作用 很小，可不考虑空间刚度对它们的受力的影响。
➢ 在水平荷载作用下，空间作用将导致各种框架共同工作， 但多层框架房屋所受水平荷载多是均匀的，各个框架相互 之间并不产生多大的约束力。
(2) 计算简图
➢ 计算模型轴线以梁、柱截面几何轴线确定。 ➢ 框架柱在基础顶面处为固接,框架各节点纵、横向均为刚接。 ➢ 截面几何轴线之间的距离作为框架跨度和柱高度,底层柱高取基础顶面
至二层楼面梁几何轴线间的距离。 ➢ 柱高也可偏安全地取层高，底层则取基础顶面至二屋楼面梁顶面。
框 架 结 构 计 算 简 图
➢ 作用于建筑物上的荷载：
4.3.1 框架结构计算简图
➢ 计算简图简化规定：
在实际工程中，确定计算简图还要适当考虑内力计算的方便，在保证 精度的情况下，下列各项计算模型和荷载图式的简化常常被采用：
上、下层柱截面尺寸不同时，常取顶层柱形心作为柱子的轴线。 各跨跨度相差不大于10%时，可简化为等跨框架，跨度取原跨度
装配式混凝土框架
预制卡板
预制槽形板
装配整体式混凝土框架
预制主梁
迭合梁
装配整体式混凝土框架
预制短柱
装配整体式混凝土框架
11/143
预制长柱
4.1.4 RC框架结构设计的主要内容
4.1.4 RC框架结构设计的主要内容
➢ 设计流程： 结构布置→荷载计算→结构分析→内力组合→构件配筋。
➢ 设计成果： 以结构设计说明书和施工图的形式体现。
(1) 计算单元
➢ 多层框架结构是由纵、横向框架组成的空间结构体系。
➢ 一般情况下，主框架都是等间距布置，它们各自的刚度基 本相同。
➢ 在竖向荷载作用下，各榀框架之间的相互约束即牵制作用 很小，可不考虑空间刚度对它们的受力的影响。
➢ 在水平荷载作用下，空间作用将导致各种框架共同工作， 但多层框架房屋所受水平荷载多是均匀的，各个框架相互 之间并不产生多大的约束力。
(2) 计算简图
➢ 计算模型轴线以梁、柱截面几何轴线确定。 ➢ 框架柱在基础顶面处为固接,框架各节点纵、横向均为刚接。 ➢ 截面几何轴线之间的距离作为框架跨度和柱高度,底层柱高取基础顶面
至二层楼面梁几何轴线间的距离。 ➢ 柱高也可偏安全地取层高，底层则取基础顶面至二屋楼面梁顶面。
框 架 结 构 计 算 简 图
➢ 作用于建筑物上的荷载：
多层框架结构PPT课件
表示层通常使用图形用户界面（GUI）技术来实现，如Windows窗体、Web页面等。
业务逻辑层
业务逻辑层也称为应用程序逻辑层，是 位于表示层和数据访问层之间的层次，
负责处理应用程序的核心业务逻辑。
业务逻辑层包含了实现特定业务规则、 流程和数据处理功能的代码。例如，在 电子商务应用程序中，业务逻辑层可能 包含了处理购物车、结算、订单管理等
挑战
阅读负担
过多的层级和信息可能导 致观众在阅读时感到疲劳 和困惑，难以快速找到所 需信息。
设计难度
多层框架结构需要精细的 设计和排版，以确保视觉 上的清晰和美观。
内容管理
多层框架结构需要合理的 内容规划和组织，以避免 信息的混乱和重复。
如何应对挑战
优化导航
通过明确的导航设计和 指示，帮助观众快速定 位到所需的信息层级。
案例四：移动应用的后台架构
总结词
移动应用的后台架构采用多层框架结构，确保应用的稳定性和可扩展性。
详细描述
移动应用的后台架构通常包括应用层、服务层、数据访问层和数据库层。应用层 提供移动应用的功能和界面；服务层处理业务逻辑和与移动应用的数据交互；数 据访问层负责与数据库交互；数据库层存储用户信息、应用数据等。
将PPT内容组织成一个连贯的故事， 引导观众逐步深入了解主题，提高观 众的兴趣和理解。
使用模板
利用现有的PPT模板，可以大大提高 设计效率，同时保证整体风格的一致 性。
数据可视化
对于包含大量数据的PPT，利用数据 可视化工具和技巧，将数据以直观、 易理解的方式呈现。
互动与参与
在讲演过程中，通过提问、分享案例 等方式与观众互动，提高观众的参与 度和记忆。
多层框架结构ppt课件
多层和高层框架结构设计.ppt
对于质量和刚度沿高度分布比较均匀的弯剪型结构， 也可近似采用振型计算点距室外地面高度Z与房屋高 度H的比值代替振型系数 Z/H
查表
脉动影响系数
与房屋总高度、粗糙度类别、H/B有关，查表。
2019/10/7
27
结构基本自振周期的经验公式
方法一： 钢筋混凝土框架和框剪结构：
T1
正压区：同上取法 负压区：
◆ 墙面：-1.0
◆ 墙角边：-1.8
◆ 屋面局部部位（周边和屋面坡度大于100的屋脊部位）：-2.2
◆ 檐口、雨篷、遮阳板等突出构件：-2.0
2019/10/7
31
§3.6 内力计算
水平荷载按刚度分配 竖向荷载按面积分配
竖向荷载作用下的近似计算——分层计算法 水平荷载按——反弯点法、D值法
§3.2 结构布置方法
一、结构布置的一般原则
框架结构主要是结构平面布置，对于建筑剖面复杂的 结构，还需进行结构的竖向的布置。进行布置时，应满足 以下一般原则： （1）满足使用要求，并尽可能地与建筑的平、立、剖面划 分相一致； （2）满足人防、消防要求，使水、暖、电各专业的布置能 有效地进行； （3）结构尽可能简单、规则、均匀、对称，构件类型少； （4）妥善地处理温度、地基不均匀沉降以及地震等因素对 建筑的影响； （5）施工简便； （6）经济合理。
改为1／3。
②分层法计算过程和要点
• 将多层框架沿高度分解成一层一层的无侧移开口框架，并 以每层的梁和与其相连的柱作为该层的计算单元，将柱的 远端假定为固端。
s =垂直于建筑表面的平均风作用力/基本风压值
2019/10/7
18
压力为正号 吸力为负号
2019/10/7
20
查表
脉动影响系数
与房屋总高度、粗糙度类别、H/B有关，查表。
2019/10/7
27
结构基本自振周期的经验公式
方法一： 钢筋混凝土框架和框剪结构：
T1
正压区：同上取法 负压区：
◆ 墙面：-1.0
◆ 墙角边：-1.8
◆ 屋面局部部位（周边和屋面坡度大于100的屋脊部位）：-2.2
◆ 檐口、雨篷、遮阳板等突出构件：-2.0
2019/10/7
31
§3.6 内力计算
水平荷载按刚度分配 竖向荷载按面积分配
竖向荷载作用下的近似计算——分层计算法 水平荷载按——反弯点法、D值法
§3.2 结构布置方法
一、结构布置的一般原则
框架结构主要是结构平面布置，对于建筑剖面复杂的 结构，还需进行结构的竖向的布置。进行布置时，应满足 以下一般原则： （1）满足使用要求，并尽可能地与建筑的平、立、剖面划 分相一致； （2）满足人防、消防要求，使水、暖、电各专业的布置能 有效地进行； （3）结构尽可能简单、规则、均匀、对称，构件类型少； （4）妥善地处理温度、地基不均匀沉降以及地震等因素对 建筑的影响； （5）施工简便； （6）经济合理。
改为1／3。
②分层法计算过程和要点
• 将多层框架沿高度分解成一层一层的无侧移开口框架，并 以每层的梁和与其相连的柱作为该层的计算单元，将柱的 远端假定为固端。
s =垂直于建筑表面的平均风作用力/基本风压值
2019/10/7
18
压力为正号 吸力为负号
2019/10/7
20
《多层框架结构设计》课件
03
多层框架结构的材料选择
钢材的选择
钢材强度
选择高强度钢材能够减小构件截 面尺寸，减轻结构自重，提高结
构承载能力。
钢材防腐
考虑钢材的耐腐蚀性能，特别是在 海洋环境和高腐蚀性环境中，应选 用耐腐蚀性能好的钢材。
钢材的可加工性
钢材的可加工性也是选择的重要因 素，包括切割、焊接、钻孔等工艺 性能。
混凝土的选择
结构性能检测
根据设计要求对结构进行承载力、刚 度等性能检测。
验收报告与整改
根据检测结果编写验收报告，对存在 的问题进行整改，确保多层框架结构 的质量安全。
06
多层框架结构的未来发展 与展望
新材料的应用
高强度钢材
随着冶金技术的进步，高强度钢材的 强度和韧性不断提升，能够满足更复 杂和严苛的结构设计需求。
多层框架结构也适用于 文化设施，如图书馆、
博物馆等。
02
多层框架结构设计原理
框架结构的受力分析
框架结构的受力特点
框架结构是由梁和柱通过节点连接而 成的，其受力特点是主要承受竖向荷 载和水平荷载，并通过节点传递。
竖向荷载传递路径
水平荷载传递路径
水平荷载通过梁传递到柱，再由柱通 过节点连接传递到其他柱，形成水平 力的传递路径。
框架结构的抗震设计
抗震设计的重要性
地震是一种常见的自然灾害，对建筑物的破坏力极大，因 此框架结构的抗震设计至关重要。
抗震设计的基本原则
抗震设计应遵循“小震不坏、中震可修、大震不倒”的原 则，即建筑物在小震时应不受损坏，在中震时能够修复， 在大震时则应保持不倒塌。
抗震设计的关键措施
抗震设计的关键措施包括合理选择建筑场地、加强结构整 体性、提高结构构件的延性和设置有效的抗震构造措施等 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多层框架结构设计
设计资料
某六层办公楼 全现浇框架结构 框架结构 分类
全现浇 半现浇 装配式 装配整体式
墙身做法
墙身为普通机制砖填充墙，用 M5混合砂浆砌筑，内粉刷为混合 砂浆底，纸筋灰面，厚20mm， “803”内墙涂料两度。外粉刷为 1：3水泥砂浆，厚20mm，马赛 克贴面。
楼层组装（按建筑的设计） 存盘退出
修改楼梯间 板厚为0
修改楼梯间 恒载为8.0
修改楼梯间走 廊活载为2.5
屋面不作修改， 显示后直接退
出
根据设计资料作参数修改
执行第7步后退出
确定后直接计 算
查看计算结果
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everythi浆找 平，5mm厚1：2水泥砂浆加 “107”胶水着色粉面层；楼板底 面为15mm厚纸筋面石灰抹底， 涂料两度。
屋面做法
现浇楼板上铺膨胀珍珠岩保护层 （檐口处厚100mm，2%自两侧 檐口向中间找坡），1：2水泥砂 浆找平层厚20mm，二毡三油防 水层，撒绿豆砂保护
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
门窗：门厅处为铝合金门窗，其 他均为木门，钢窗。
地质资料：Ⅲ类建筑场地，余略。 地震烈度：7度
基本风压：0.55kN/m2（地面粗 躁度B类）
软件示例
换标准层（全部复制） 设置两个标准层 偏心对齐（梁与柱齐） 荷载输入
楼/屋面恒载（计算） 楼/屋面活载（查规范知）
设计资料
某六层办公楼 全现浇框架结构 框架结构 分类
全现浇 半现浇 装配式 装配整体式
墙身做法
墙身为普通机制砖填充墙，用 M5混合砂浆砌筑，内粉刷为混合 砂浆底，纸筋灰面，厚20mm， “803”内墙涂料两度。外粉刷为 1：3水泥砂浆，厚20mm，马赛 克贴面。
楼层组装（按建筑的设计） 存盘退出
修改楼梯间 板厚为0
修改楼梯间 恒载为8.0
修改楼梯间走 廊活载为2.5
屋面不作修改， 显示后直接退
出
根据设计资料作参数修改
执行第7步后退出
确定后直接计 算
查看计算结果
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everythi浆找 平，5mm厚1：2水泥砂浆加 “107”胶水着色粉面层；楼板底 面为15mm厚纸筋面石灰抹底， 涂料两度。
屋面做法
现浇楼板上铺膨胀珍珠岩保护层 （檐口处厚100mm，2%自两侧 檐口向中间找坡），1：2水泥砂 浆找平层厚20mm，二毡三油防 水层，撒绿豆砂保护
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
门窗：门厅处为铝合金门窗，其 他均为木门，钢窗。
地质资料：Ⅲ类建筑场地，余略。 地震烈度：7度
基本风压：0.55kN/m2（地面粗 躁度B类）
软件示例
换标准层（全部复制） 设置两个标准层 偏心对齐（梁与柱齐） 荷载输入
楼/屋面恒载（计算） 楼/屋面活载（查规范知）
