下一代长途通信单模光纤
长途通信光缆线路工程建设
长途通信光缆线路工程建设有关技术问题一、长途通信光缆线路工程建设的有关技术问题（一）通信光缆中光纤的主要技术指标目前通信建设工程使用的光纤主要有两种，即ITU-T G.655（简称G.655）和ITU-T G.652（简称G.652）建议的单模光纤。
G.655为非零色散位移单模光纤。
一个工程（至少是一个中继段）所用的光缆应为同一型号和同一来源（即同一工厂、同一材料和同一制造方法）。
光缆中的同一种光纤（G.655或G.652）应为同一来源（同一工厂、同一材料和同一制造方法和同一折射率分布）。
每盘光缆中的光纤不应有接头。
现将G.652和G.655光纤的主要技术标准分别介绍如下：1、G.652光纤（1）模场直径（1310nm波长）标称值：8.8-9.5μm之间取一定值偏差：不超过取定值的±0.5μm（2）包层直径标称值：125μm偏差：不超过取定值的±1.0μm（3）1310nm波长的模场同心度偏差：不大于0.8μm（4）包层不圆度：小于2%（5）截止波长截止波长应满足λcc及λc的要求：λc（在2米光纤上测试）<1260nm；λcc（在20米光缆+2米光纤上测试）<1270nm。
（6）光纤衰减系数①在1310nm波长上的最大衰减系数为：0.36dB/km。
光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1285～1339nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03dB/km。
②在1550nm波长上的最大衰减系数为：0.23dB/km。
光纤衰减曲线应有良好的线性并且无明显台阶。
用OTDR检测任意一根光纤时，在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。
用OTDR检测任意一根光纤时（在1310nm及1550nm波长）时，其衰减曲线具有良好的线性，并无明显台阶。
光纤的分类及比较(包括各种单模光纤的色散及衰减特性)
4 对各种单模光纤特性的比较
• G652 • G653 • G654 • G655
1 ）G652光纤又被称为标准单模光纤，这种光纤是目前应用在1310nm窗口的最广泛的零色散波长的单模光纤。
2）其特点是当工作波长在1310nm时，光纤的色散很小，约为3.5ps/nm*km,系统的传输距离基本上只受光纤衰减所限制；但在1550nm波段色散较大，约为20ps/nm*km。
1）G654光纤又称为非零色散光纤，这是一种改进的色散位移光纤，其零色散波长不在1550nm处，而在1525nm或1585nm处。 2）零色散光纤同时削减了色散效应和四波混频效应，所以非零色散光纤综合了标准单模光纤和色散位移光纤，有比较好的传输特性，特别适合于高密度的波分复用系统的传输。
G655
A(l) = 10lg p1 (dB)
p2
p1、p2分别为光纤注入端和输出端的光功率。 （ dB与dBm）
光纤损耗（衰减）的定义
若光纤是均匀的，则还可以用单位长 度的衰减即衰减系数α来表示：
a (l) = 1 A(l) = 1 10 lg p1 (dB / km)
L
L
p2
光脉冲注入光纤后，长距离传输后脉冲的宽 度被展宽
色散补偿技术
当前，发展比较成熟的、主流的色散补偿技术主要是采用色散补偿光纤（DCF）来进行色散补偿。其主要技术是在每个（或几个）光纤段的输入或输出端通过放置 DCF色散补偿模块（DCM），周期性地使光纤链路上累积的色散接近零，从而可以使单信道1550nm外调制光纤干线的色散得到较好的补偿。
因此，对于超长距离的光纤传输，现有的色散补偿技术可以相对较好的解决色散问题，对于超远距离的传输，其首要考虑的因素是光纤的衰减特性。
ps/nm·km
单模单芯光纤模块
单模单芯光纤模块，是指一种专为单模光纤（Single Mode Fiber, SMF）设计的光通信模块，它通常用于高速、长距离的数据传输。
这类模块内部只包含一个发射端和一个接收端，每个端口都连接着一根单模光纤。
单模光纤的特点是直径小（核心一般为9-10微米），仅允许一束主模光线传播，因此在信号衰减和传输距离上具有显著优势，能够实现几十公里甚至上百公里的远距离数据传输，并且支持更高的数据传输速率。
单模单芯光纤模块常见于各种网络设备中，如光纤收发器、以太网交换机、路由器等，广泛应用于电信网络、数据中心互联、城域网以及长途骨干网的建设。
其标准接口类型包括LC、SC、FC等，常见的传输速率有1Gbps、10Gbps、40Gbps、100Gbps等。
光缆的种类及型号
光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。
根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。
以下是常见的光缆种类及型号的介绍。
1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。
它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。
常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。
它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。
- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。
它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。
- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。
2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。
它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。
常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。
它的最大传输距离约为300米（10GBASE-SR）。
-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。
它的最大传输距离约为400米（10GBASE-SR）。
3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

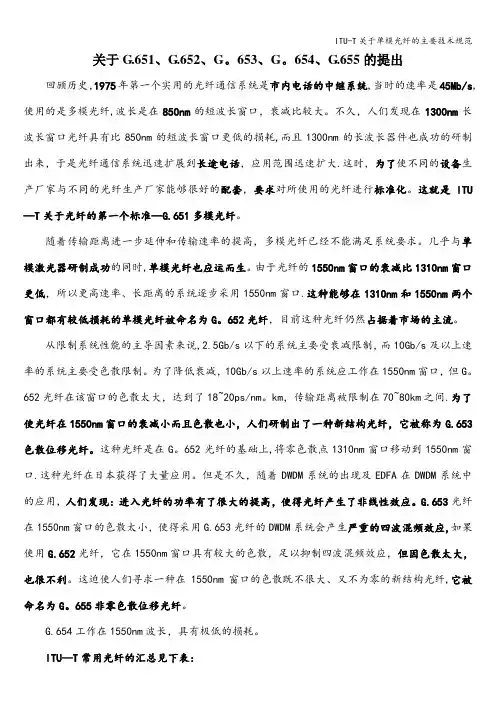

ITU-T关于单模光纤的主要技术规范
关于G.651、G.652、G。
653、G。
654、G.655的提出回顾历史，1975年第一个实用的光纤通信系统是市内电话的中继系统,当时的速率是45Mb/s,使用的是多模光纤,波长是在850nm的短波长窗口，衰减比较大。
不久，人们发现在1300nm长波长窗口光纤具有比850nm的短波长窗口更低的损耗,而且1300nm的长波长器件也成功的研制出来，于是光纤通信系统迅速扩展到长途电话，应用范围迅速扩大.这时，为了使不同的设备生产厂家与不同的光纤生产厂家能够很好的配套，要求对所使用的光纤进行标准化。
这就是ITU —T关于光纤的第一个标准—G.651多模光纤。
随着传输距离进一步延伸和传输速率的提高，多模光纤已经不能满足系统要求。
几乎与单模激光器研制成功的同时,单模光纤也应运而生。
由于光纤的1550nm窗口的衰减比1310nm窗口更低，所以更高速率、长距离的系统逐步采用1550nm窗口.这种能够在1310nm和1550nm两个窗口都有较低损耗的单模光纤被命名为G。
652光纤，目前这种光纤仍然占据着市场的主流。
从限制系统性能的主导因素来说,2.5Gb/s以下的系统主要受衰减限制，而10Gb/s及以上速率的系统主要受色散限制。
为了降低衰减，10Gb/s以上速率的系统应工作在1550nm窗口，但G。
652光纤在该窗口的色散太大，达到了18~20ps/nm。
km，传输距离被限制在70~80km之间.为了使光纤在1550nm窗口的衰减小而且色散也小，人们研制出了一种新结构光纤，它被称为G.653色散位移光纤。
这种光纤是在G。
652光纤的基础上,将零色散点1310nm窗口移动到1550nm窗口.这种光纤在日本获得了大量应用。
但是不久，随着DWDM系统的出现及EDFA在DWDM系统中的应用，人们发现：进入光纤的功率有了很大的提高，使得光纤产生了非线性效应。
G.653光纤在1550nm窗口的色散太小，使得采用G.653光纤的DWDM系统会产生严重的四波混频效应,如果使用G.652光纤，它在1550nm窗口具有较大的色散，足以抑制四波混频效应，但因色散太大，也很不利。
单模光纤和多模光纤分类知识
单模光纤和多模光纤分类知识一、单模光纤单模光纤（Single-Mode Fiber, SMF）是光纤的一种类型，其传输模式仅为单一的模态，也就是说，光线在光纤中传播时只以一种方式进行。
单模光纤的纤芯直径很小，约为4~10μm，只有单一的反射镜面，因此只能传输单一的波长光。
这种光纤主要用于长距离、大容量的数据传输，如长途电话线、高速网络连接和海底光缆等。
1.传输特性：单模光纤的传输特性包括低损耗、高带宽和低色散等。
由于其纤芯直径很小，光线在光纤中传播时不易发生散射，因此传输损耗较低。
同时，由于只传输单一的模态，其色散效应也较小，适合高速、长距离的数据传输。
2.应用领域：由于单模光纤具有传输容量大、传输距离远等优点，广泛应用于长距离、高速的光纤通信系统，如高速网络连接、数据中心、云计算和远程医疗等领域。
3.技术发展：随着光通信技术的不断发展，单模光纤的技术也在不断进步。
新型的单模光纤材料和制造技术能够进一步提高光纤的性能和可靠性，为未来的光通信系统提供更高效、更可靠的数据传输解决方案。
二、多模光纤多模光纤（Multi-Mode Fiber, MMF）是光纤的一种类型，其传输模式为多个模态，也就是说，光线在光纤中传播时可以以多种方式进行。
多模光纤的纤芯直径较大，一般在50~100μm之间，允许多种不同路径的光线在光纤中传播。
这种光纤主要用于短距离、低容量的数据传输，如建筑物内的网络连接、局域网等。
1.传输特性：多模光纤的传输特性包括高带宽和低成本等。
由于允许多种模态传输，其带宽相对较大，适合短距离、低容量的数据传输。
同时，多模光纤的成本较低，易于安装和维护。
2.应用领域：由于多模光纤具有成本低、易于安装和维护等优点，广泛应用于短距离、低容量的光纤通信系统，如建筑物内的网络连接、局域网和校园网等。
3.技术发展：随着光通信技术的不断发展，多模光纤的技术也在不断进步。
新型的多模光纤材料和制造技术能够进一步提高光纤的性能和可靠性，为未来的短距离光通信系统提供更高效、更可靠的数据传输解决方案。
单模光纤(SingleModeFiber)
单模光纤(SingleModeFiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。
这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段1.31μm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的，因此这种光纤又称G652光纤。
单模光纤的水峰是指在1380nm 波长的衰减过大，不适合传输应用。
"单模光纤" 在学术文献中的解释：一般v小于2.405时,光纤中就只有一个波峰通过,故称为单模光纤,它的芯子很细,约为3一10微米,模式色散很小.影响光纤传输带宽度的主要因素是各种色散,而以模式色散最为重要,单模光纤的色散小,故能把光以很宽的频带传输很长距离。
单模光纤具备10 micron的芯直径，可容许单模光束传输，可减除频宽及振模色散(Modal dispersion)的限制，但由于单模光纤芯径太小，较难控制光束传输，故需要极为昂贵的激光作为光源体，而单模光缆的主要限制在于材料色散 (Material dispersion)，单模光缆主要利用激光才能获得高频宽，而由于LED会发放大量不同频宽的光源，所以材料色散要求非常重要。
单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至这行的1G千兆网，单模光纤都可支持超过5000m的传输距离。
从成本角度考虑，由于光端机非常昂贵，故采用单模光纤的成本会比多模光纤电缆的成本高。
更多资料：/。
电信发展史
4
最早的无线电通信
1899年，我国最早使用无线电通信的地区是广州。早在1899年，就在广州督署、 马口、前山、威远等要塞以及广海、宝壁、龙骧、江大、江巩等江防军舰上设立无 线电报机。
4G FDD/TDD LTE
12
中国电信产业重组历史
邮电部成立 1949年11月1日，中央人民政府邮电部成立，朱学范为第一任邮电部部长； 联通成立 1994年，为了效仿英国双寡头竞争的局面，当时的电子部联合铁道部、电力部以及广
电部成立了中国联通，但主要还是经营寻呼业务； 信息产业部成立 1998年3月，在原电子部和邮电部基础上组建了信息产业部，随后电信业实现
业务。 开始研制晶体管载波电话机 1966年，我国第一套长途自动电话编码纵横制交换机研制成功，在北京安装使用 1967年，电子式中文译码机样机试制成功，在上海安装试用 1970年，960路微波通信系统Ⅰ型机研制成功，我国第一颗人造卫星（东方红1号）
发射成功。 1972年，北京开始建设地球站一号站，1973年建成投产。 1974年，北京卫星地球站二号站建成投产，通信容量为132条话路和一条双向彩色
电视。通过印度洋上空的国际通信卫星与亚非各国和地区开通直达电路。 -研制成功 石英光纤。 1978年，120路脉码调制系统通过鉴定。 -研制成功多模光纤光缆。 1980年，64路自动转报系统（DJ5-131型）研制成功
8
现代通信技术的开始
1982年，首次在市内电话局间使用短波长局间中继光纤通信系统。 -256线程控用户电报自动交 换系统研制成功并投户使用。 -我国自行设计的8频道公用移动电话系统在上海投入运营。
单模单纤与单模双纤光模块
单模单纤与单模双纤光模块
单模单纤光模块和单模双纤光模块是两种常见的光模块类型，它们在光纤通信中扮演着重要的角色。
单模单纤光模块采用一根光纤来同时传输光信号的发送和接收，它使用 WDM（波分复用）技术将发送光信号和接收光信号复用在同一根光纤上。
这种设计减少了光纤使用量，降低了成本，并且使得光模块更加紧凑和易于安装。
单模单纤光模块通常用于短距离传输，如数据中心内部连接、机架内连接等。
单模双纤光模块则使用两根光纤分别传输光信号的发送和接收，一根光纤用于发送光信号，另一根光纤用于接收光信号。
这种设计提供了更高的带宽和更好的光信号质量，适用于长距离传输和高速数据传输应用。
单模双纤光模块通常用于长途通信、城域网、以太网等领域。
在选择光模块时，需要考虑应用场景、传输距离、带宽需求以及光纤类型等因素。
单模单纤光模块适用于短距离、低成本的应用，而单模双纤光模块适用于长距离、高速、高质量的传输需求。
总的来说，单模单纤光模块和单模双纤光模块都是光纤通信中常用的光模块类型，它们根据不同的应用需求提供了不同的解决方案。
了解它们的特点和应用场景对于正确选择和使用光模块非常重要。
单模光纤详细技术说明
单模光纤详细技术说明
单模光纤（Single Mode Fiber，简称SMF）是一种特殊类型的光纤，其中心玻璃芯很细（芯径一般为9或10μm），只存在一种传输模式的光纤。
与多模光纤相比，单模光纤的芯径细很多，仅为8～10μm。
由于只传输单一模式的光，因此不存在模间色散，总色散小，带宽宽。
单模光纤通常用于长距离、大容量光纤通信系统，光纤局部区域网和各种光纤传感器中。
在～μm的波长区域，通过对光纤折射率分布的适当设计，并选用纯度很高的材料制备比纤芯大7倍的包层，可在此波段同时实现最低损耗与最小色散。
单模光纤在ITU-T 标准中有详细规定，常称为非色散位移光纤，其零色散位于μm窗口低损耗区，工作波长为1310nm（损耗为/km）。
我国已敷设的光纤光缆绝大多数是这类光纤。
以上信息仅供参考，如需了解更多信息，建议咨询通信领域专业人士或查阅相关资料。
光网络的主要技术、发展及其应用
光网络技术课程综述——你所了解光网络的主要技术、发展及其应用（10级电子与通信工程丁彦学号：**********）光纤通信是以光波为载波，以光纤为传输介质的一种通信方式。
随着通信网传输容量的不断增加，光纤通信也发展到了一定的高度。
但是目前的光纤通信技术存在不少弊端，急需对其进行改进。
为了解决这些弊端，人们提出了光网络。
光网络以其良好的透明性、波长路由特性、兼容性和可扩展性，已成为下一代高速宽带网络的首选。
这，AON）。
里的光网络，是指全光网络（All Optical Network1 全光网络的概念全光网络是指光信息流从源节点到目的节点之间进行传输与交换中均采用光的形式，即端到端的完全的光路，中间没有电信号的介入，在各网络节点的交换，则使用高可靠、大容量和高度灵活的光交叉连接设备（OXC）。
它是建立在光时分复用（OTDM）或者密集波分复用（DWDM）基础上的高速宽带信息网。
2 全光网络的特点全光网络的发明与运用，可以不用在源节点与目的节点之间的各节点进行光电交换、电光交换，弥补了传统光纤通信中存在的带宽限制、严重串话、时钟偏移、高功耗等一些不足，拥有更强的可管理性、透明性、灵活性。
全光网络与传统通信系统相比，具有以下一些特点：1)节约成本。
由于全光网络中不需要进行光电转换，这就避免使用传统通信系统中需要的光电转换器材，节省这些昂贵的器材费用，也克服了传输途中由于电子器件处理信号速率难以提高的困难，大大提高了传输速率。
此外，在全光网络中，大多会采用无源光学器件，这也带来了成本和功耗的降低。
2)组网灵活。
全光网络可以根据通信容量的需求，在任何节点都能抽出或加入某个波长，动态地改变网络结构，组网极具灵活性。
当出现突发业务时，全光网络可以提供临时连接，达到充分利用网络资源的目的。
3)透明性好。
全光网络采用波分复用技术，以波长选择路由，对传输码率、数据格式以及调制方式等具有透明性。
可方便地提供多种协议的业务。
单模光纤最大传输速率
单模光纤最大传输速率单模光纤是一种具有非常高带宽的光纤类型，常用于长距离传输和高速通信应用领域。
它的传输速率通常被称为其带宽，可以用几个参数来描述。
本文将介绍单模光纤的基本概念、特点、最大传输速率及相关应用。
一、单模光纤的基本概念单模光纤是一种光导纤维，具有非常小的纤芯直径（一般为9微米以下）。
通过光的全反射来传输信号，使其可以在纤芯内以高速传输，并且不会发生光的衰减和色散。
光信号在单模光纤中的传输速度可达到光速的70%以上，具有很高的传输效率。
与之相对应的是多模光纤，其纤芯直径较大（一般为50或62.5微米），信号可经多种光路传播，导致信号的扩散和失真。
单模光纤与多模光纤相比，可以提供更高的传输速率、更远的传输距离和更好的可靠性，特别适合于长距离高速通信。
二、单模光纤的特点1. 高速传输：由于信号仅通过单一路径传输，使其传输速率大大增加，高达每秒数十亿位。
2. 长距离传输：由于信号丢失和衰减非常少，能够在较长的距离内传输信号，可达数百公里甚至更远。
3. 低损耗和低色散：相比于多模光纤，单模光纤的信号衰减和色散非常小，保持了信号的完整性和品质。
4. 高可靠性：由于单模光纤信号的传输路径非常精确，这意味着其对外部干扰、噪声和障碍物的敏感度更低，可以提供更高的可靠性。
单模光纤的传输速率可以依据其带宽来描述，通常用单位MHz-km来表示。
带宽是指光纤中能够传输的最大频率范围，单位为兆赫兹（MHz）。
km表示带宽在千米距离内所能保持的传输速率。
在现代通信中，通常使用的单模光纤带宽在1550纳米左右，其典型带宽如下：1. G.652型：最常见的单模光纤类型，其典型带宽为500-700MHz/km，在40km的距离下可以实现高达10Gbps的数据传输。
总的来说，单模光纤的传输速率可以达到数百GBps的级别，具有非常强大的传输能力和广泛的应用场景。
它在IT、通讯、军事和医疗等多个领域都有应用，成为现代高速通信和数据传输的基础设施。
光缆的种类及型号
光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。
根据不同的应用和需求，光缆有不同的种类和型号。
下面将详细介绍几种常见的光缆种类及型号。
1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。
它具有较小的传输损耗和更高的带宽，能够传输更远的距离。
单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。
2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。
它可以携带多条光信号，但传输距离较短。
多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。
3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。
它有较小的直径和柔软的外皮，便于室内布线。
室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。
4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。
室外光缆需要具备耐久性和抗外界环境干扰的特点。
根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。
5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。
它由光纤和连接器组成，具有较小的长度和较高的接插次数。
根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。
光纤通信发展历程和原理简介
1971-1980年期间，是多模光纤旳研究开发期。在此期间，国际上逐渐淘汰了老式旳双坩埚工艺，开发了MCVD、OVD、VAD、PCVD等四种化学汽相沉积预制棒新工艺；从多组分氧化物玻璃光纤转向石英玻璃光纤;研究了多模光纤传播理论与光纤设计，其中尤其主要旳是,开发了经过微分模时延（DMD）测量成果旳分析来优化预制棒工艺提升多模光纤带宽旳关键技术; 进行了多模光纤通信系统现场试验。 1980年旳全球光纤年产量不足10万km，100%是多模光纤1981-1995年期间，是多模光纤实用化并不断增长新品种旳发展期。1996-2023年期间，多模光纤研究与开发进入了最新一种活跃期。在此期间, LAN系统向Gb/s以上旳超高速率发展。IEEE于1998年6月经过了千兆比特以太网原则; 2023年6月刚刚经过了10Gb/s以太网原则。
2、光中继器 因为光纤存在损耗和色散，光信号经过一段距离传播后会发生衰减和失真，假如不及时进行修复，很可能无法继续向前传播。有可能信号衰减掉了，有可能严重变形，总之，必须立即进行修复。修复旳方法就是：对衰减旳信号进行放大，对失真旳波形进行修复，把波形重新整形到发送端旳状态。光纤通信中光中继器旳形式主要有两种，一种是光 -电 - 光转换形式旳中继器，另一种是在光信号上直接放大旳光放大器。光 - 电 - 光转换形式旳中继器：光中继器需要先把光信号变成电信号 ，对电信号再放大、再定时、再整形后来，经过这三个过程，得到接近于发射端旳光信号旳复制，从而起到延长传播距离，提升信号质量旳效果。光放大器：光放大器能直接放大光信号，无需转换成电信号，对信号旳格式和速率具有高度旳透明性，使得整个光纤通信传播系统愈加简朴和灵活。光放大器主要有半导体光放大器和光纤放大器两大类。
3、光接受机 光接受机是实现光 / 电转换旳光端机。它由光检测器和光放大器构成。收端：由光接受机把从光纤传过来旳光信号转变为电信号。光接受机旳关键部件是光检测器，光检测器旳主要功能是完毕光电转换。然后把电信号传给电接受机。
光纤单模传输条件
光纤单模传输条件1.引言1.1 概述概述:光纤单模传输是一种基于光纤的通信技术，它通过采用单模光纤来传送光信号。
相比于多模光纤传输，光纤单模传输具有更高的传输质量和更大的传输距离，适用于需求更高的通信和数据传输领域。
本文将介绍光纤单模传输的定义、原理和必备的传输条件。
随着信息时代的到来，传输速度和质量对于现代通信变得至关重要。
传统的铜线传输面临着很多限制，例如信号损失、电磁干扰等。
而光纤单模传输技术能够有效克服这些问题，成为了现代通信领域的重要技术手段之一。
在光纤单模传输中，光信号以单一的模式在光纤中传输，这就意味着光信号的传输路径非常集中，减少了模式间的相互干扰，从而提高了传输的稳定性和可靠性。
相比之下，多模光纤传输则允许多个模式同时传输，导致了信号的扩散和衰减。
为了实现光纤单模传输，一些关键的条件需要被满足。
首先，光源必须是单色光源，即光信号的频率必须非常准确，并且频宽非常窄。
其次，光纤的直径和折射率必须匹配光源的输出波长。
这样可以使得光信号在光纤内部能够弯曲而不损失太多的信号强度。
此外，光纤和连接器的材料必须具备低损耗和高抗干扰的特性，以确保传输的高质量。
最后，传输的环境也需要达到一定的条件，特别是在长距离传输时，需要保持光纤的稳定性，避免外部因素对传输质量的影响。
光纤单模传输在很多领域都有着广泛的应用。
例如，它被广泛应用于光纤通信领域，用于实现高速、稳定和长距离的数据传输。
此外，光纤单模传输还被应用于科学研究、医疗设备、军事通信等领域。
它的高质量和可靠性使得它成为了现代化社会不可或缺的一部分。
综上所述，光纤单模传输是一种基于单模光纤的高质量通信技术。
本文将进一步介绍光纤单模传输的原理和条件要点，以及它的优势和应用。
通过学习和理解光纤单模传输，我们能够更好地应用这种技术，并推动通信领域的发展和创新。
1.2文章结构文章结构部分的内容如下：文章结构的主要目的是为读者提供一个清晰的内容导航，以便他们可以更好地理解和阅读文章。
单模光纤和多模光纤的作用
单模光纤和多模光纤的作用单模光纤和多模光纤，这两个名词听起来可能有点高大上，但其实它们的作用非常简单，就像我们生活中的两个好朋友，各有各的特长。
想象一下，单模光纤就像那种工作特别努力的同学，永远在图书馆里啃书。
而多模光纤呢，就像那个爱热闹的朋友，总是喜欢聚会和聊天。
它们俩在信息传输的世界里，就像两条不同的河流，各自流淌着自己的故事。
单模光纤，顾名思义，只有一条光路。
这就意味着信息传输的时候，可以像子弹一样快速、直接。
你想，单模光纤的工作效率有多高，光速那么快，它可以把数据从一个地方送到另一个地方，真是飞一般的感觉！它一般用在远距离的通信上，像长途电话、互联网骨干网络这些地方，绝对是大功臣。
因为它的损耗低，传输的信号也非常稳定，就像一条直通车，稳稳当当地把信息送到目的地。
不过啊，多模光纤就有点不一样了。
它就像那种爱交朋友的家伙，能够同时传输多个光信号，虽然速度没单模光纤那么快，但它在短距离的传输上表现得相当不错。
想象一下，你在一个派对上和好几个朋友聊天，虽然每个人都在说话，但大家的兴奋感依然在。
这种适合局域网的特性，让多模光纤在校园网、企业网络等地方特别受欢迎。
它不仅价格相对便宜，而且安装和维护也简单，真的是为很多小型企业减轻了负担。
说到这里，咱们再聊聊这两种光纤的材料。
单模光纤一般是用玻璃制造的，虽然制作成本高一些，但它的传输性能绝对值得！多模光纤则可能会用塑料材料，这让它在某些情况下更加灵活，适应不同的环境。
就像在生活中，有的人适合做办公室工作，有的人则喜欢外出奔波，各有各的精彩。
再说说它们的应用场景吧。
单模光纤常常被用在长距离的数据传输，比如说国家之间的互联网连接，这可是国与国之间的信息高速公路。
多模光纤呢，主要出现在一些局部网络，比如办公室、校园等地方，能够轻松满足日常办公、学习的需求。
想想看，能不能在会议上顺利展示PPT，差不多就得靠它们的功劳了。
这两种光纤在安装的时候也有些讲究。
单模光纤由于其特殊的性质，铺设时需要注意弯曲半径，得小心翼翼地处理。
36芯单模非金属光缆直径
36芯单模非金属光缆是一种光缆类型，它具有36个光纤芯数，采用单模技术，并且不包含金属材料。
这种光缆常用于长距离、高带宽、低损耗的数据传输，如长途通信、大型企业网络等。
关于36芯单模非金属光缆的直径，其直径通常在2-3毫米之间。
具体直径取决于不同的生产厂家和产品型号。
在选择和使用36芯单模非金属光缆时，应注意其优点和注意事项。
该光缆的优点包括高带宽、低损耗、抗电磁干扰、耐腐蚀等。
同时，在安装和使用过程中，应注意保护光缆的外层保护套，避免损坏和刮伤，以保证光缆的性能和寿命。
总之，36芯单模非金属光缆是一种高性能的光缆类型，广泛用于各种长距离、高带宽、低损耗的数据传输场景。
其直径应根据具体的产品型号而定，使用时应注意保护光缆的性能和寿命。
光纤传输方式分类
光纤传输方式分类嘿，小伙伴们！今天咱们来唠唠光纤传输方式的分类，这可是个很有趣的事儿呢。
光纤传输方式呢，大致可以分为单模光纤传输和多模光纤传输这两大类型哦。
先来说说单模光纤传输吧。
单模光纤的纤芯直径特别小，小到只能允许一种模式的光进行传播呢。
这就好比在一条很窄的小路上，只能允许一个人通过一样。
这种传输方式的优点可不少呢。
它的传输距离超级远，可以达到几十千米甚至上百千米。
而且它的信号衰减小，能保证信号在长距离传输后的质量还是很不错的。
在一些长途通信、海底光缆通信等对距离和信号质量要求很高的场景中，单模光纤传输就像是个超级英雄一样发挥着重要的作用。
再看看多模光纤传输。
多模光纤的纤芯直径相对较大，这就允许有多种模式的光在里面传播啦。
这就像是一条比较宽的马路，可以好多人一起走呢。
多模光纤传输又可以细分为阶跃型多模光纤传输和渐变型多模光纤传输。
阶跃型多模光纤传输就像是不同楼层之间有很明显的台阶一样，光在里面传播时是突然改变方向的。
而渐变型多模光纤传输就相对柔和一些，光在里面传播时方向的改变是逐渐进行的。
多模光纤传输的成本相对较低，在一些短距离的通信场景中，比如在建筑物内部的局域网中，多模光纤传输就大显身手啦。
另外，从传输信号的调制方式来看，光纤传输方式还可以分为模拟光纤传输和数字光纤传输。
模拟光纤传输就像是在传递一种连续变化的信号，就像我们听到的模拟声音信号一样，它的信号是连续变化的。
数字光纤传输则是把信号变成了0和1这样的数字信号来传输。
数字光纤传输的抗干扰能力很强，因为数字信号只有0和1这两种状态，在传输过程中即使受到一些干扰，也比较容易恢复原始信号。
还有哦，从光纤的用途来分，有用于通信的光纤传输，像我们平时打电话、上网用到的光纤网络，都是这种类型的光纤传输在发挥作用。
还有用于传感的光纤传输，这种光纤传输可以用来检测温度、压力、应变等各种物理量。
比如说在一些桥梁、建筑的监测中，光纤传感就可以实时监测结构的健康状况，一旦有什么异常，就能及时发现并采取措施。
