煤矿井下高压电网越级跳闸的原因及防治措施浅议参考文本
煤矿高压供电越级跳闸问题分析和防范对策
煤矿高压供电越级跳闸问题分析和防范对策摘要：在煤矿采掘施工中，一旦发生高压供电越级跳闸事故，不仅会影响到采掘工作的顺利推进，严重还会引发安全事故，进而带来巨大损失。
为尽可能避免煤矿高压供电越级跳闸问题，文章对当前煤矿高压供电越级跳闸问题展开分析，并提出几点防范对策，以供参考。
关键词：煤矿；高压供电；越级跳闸；防范引言在矿井挖掘工程推进以及采掘工作面进一步扩大的同时，煤矿井下供电系统也会越来越远，供电系统所承载的负荷也会进一步增加，由于供电系统结构本身就具备很强的复杂性，也使得供电系统故障控制工作难度比较大，在出现供电故障后就会立即停电停产，甚至会对煤矿采掘工作人员的生命安全带来威胁[1]。
所以，为确保煤矿供电安全，会在供电系统中设置各种保护装置，但是这些保护装置受到多方面因素影响，很容易因为动作失误而引发越级跳闸问题，随着越级跳闸事故范围进一步扩大，其所带来的影响也会进一步扩大，对煤矿高压供电越级跳闸问题分析和防范对策的研究就显得非常重要。
一、煤矿高压供电越级跳闸问题分析1.高压供电系统出现严重短路在煤矿高压供电系统出现严重短路问题时，就会增加越级跳闸问题发生概率[2]。
由于短线路的阻抗值小，也使得线路与被测系统之间会产生比较大的阻抗比。
所以，一旦发生了短路问题，而出现短路故障位置的电流也会出现变化，即：依照平缓变化曲线发生电流变化。
一般情况下，线路开端和末端之间的电流差值也比较小，而开关会依据电流实际情况来整合，但是无法以最小的运行方式为其提供保护。
在故障检测过程中，借助最小短路电流来展开全面检测，最终测试出因为保护灵敏度无法满足要求而引发的，如果采取相同的灵敏度系数法来开展检查，也会导致短路保护范围出现变化。
而这些线路一旦发生了变化故障，就很容易引发越级跳闸问题。
2.开关设备设置不合理、维护不当正常情况下，需要从两方面开展高压防爆开关有关工作，其一是需要对继电保护装置进行随时关注。
最常见的单片机处理，无论是信号输出还是采样操作，都在继电保护装置中完成；其二是高压防爆开关还需要借助三个设备才能直接工作，分别是：跳闸机构、跳闸电磁铁以及真空断路器。
井下电网短路越级跳闸的原因分析和探讨

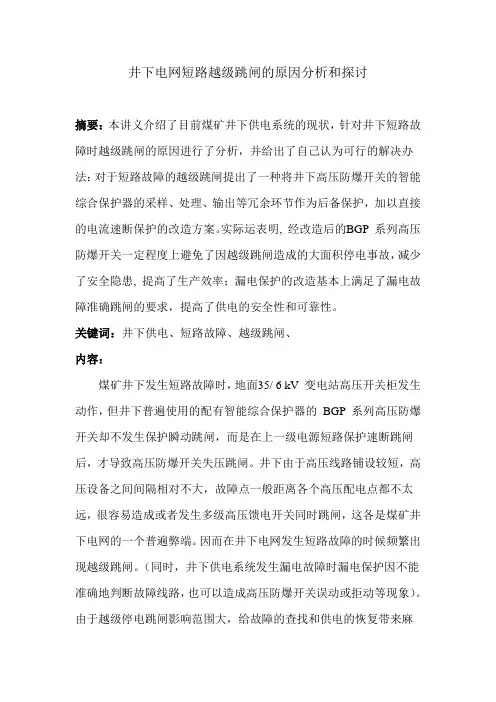

井下电网短路越级跳闸的原因分析和探讨摘要：本讲义介绍了目前煤矿井下供电系统的现状，针对井下短路故障时越级跳闸的原因进行了分析，并给出了自己认为可行的解决办法：对于短路故障的越级跳闸提出了一种将井下高压防爆开关的智能综合保护器的采样、处理、输出等冗余环节作为后备保护，加以直接的电流速断保护的改造方案。
实际运表明, 经改造后的BGP 系列高压防爆开关一定程度上避免了因越级跳闸造成的大面积停电事故，减少了安全隐患, 提高了生产效率；漏电保护的改造基本上满足了漏电故障准确跳闸的要求，提高了供电的安全性和可靠性。
关键词：井下供电、短路故障、越级跳闸、内容：煤矿井下发生短路故障时，地面35/ 6 kV 变电站高压开关柜发生动作，但井下普遍使用的配有智能综合保护器的BGP 系列高压防爆开关却不发生保护瞬动跳闸，而是在上一级电源短路保护速断跳闸后，才导致高压防爆开关失压跳闸。
井下由于高压线路铺设较短，高压设备之间间隔相对不大，故障点一般距离各个高压配电点都不太远，很容易造成或者发生多级高压馈电开关同时跳闸，这各是煤矿井下电网的一个普遍弊端。
因而在井下电网发生短路故障的时候频繁出现越级跳闸。
（同时，井下供电系统发生漏电故障时漏电保护因不能准确地判断故障线路，也可以造成高压防爆开关误动或拒动等现象）。
由于越级停电跳闸影响范围大，给故障的查找和供电的恢复带来麻烦，直接影响安全生产。
为此，深入分析越级跳闸保护机理, 对煤矿井下连续供电、确保安全生产具有十分重要的意义。
1、煤矿井下电网越级跳闸的原因及分析1. 1 煤矿井下电网越级跳闸的原因煤矿井下目前使用的高压防爆开关在选型上没有与地面变电所的供电设备合理配套, 特别是没有合理地整定保护器的配合。
由于煤矿井下供电的特殊性, 即速断保护的无时限特性, 更给保护器的选用和整定带来了技术难题：目前国内的短路保护要求动作时间小于0. 2 s，也就是直接向煤矿井下供电的最上一级开关的短路保护动作时间为0. 2 s, 在如此短的时间内实现保护器时间上的配合, 无论在理论上还是在现有设备的制作水平上都很难实现。
浅议煤矿高压供电越级跳闸事故原因与对策

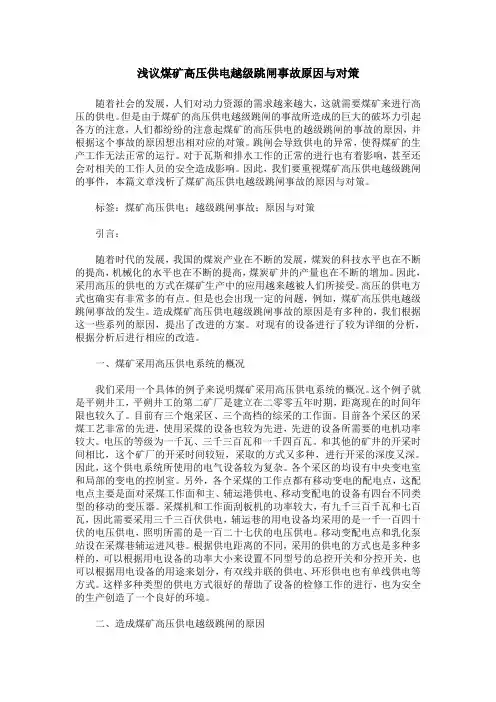

浅议煤矿高压供电越级跳闸事故原因与对策随着社会的发展，人们对动力资源的需求越来越大，这就需要煤矿来进行高压的供电。
但是由于煤矿的高压供电越级跳闸的事故所造成的巨大的破坏力引起各方的注意，人们都纷纷的注意起煤矿的高压供电的越级跳闸的事故的原因，并根据这个事故的原因想出相对应的对策。
跳闸会导致供电的异常，使得煤矿的生产工作无法正常的运行。
对于瓦斯和排水工作的正常的进行也有着影响，甚至还会对相关的工作人员的安全造成影响。
因此，我们要重视煤矿高压供电越级跳闸的事件，本篇文章浅析了煤矿高压供电越级跳闸事故的原因与对策。
标签：煤矿高压供电；越级跳闸事故；原因与对策引言：随着时代的发展，我国的煤炭产业在不断的发展，煤炭的科技水平也在不断的提高，机械化的水平也在不断的提高，煤炭矿井的产量也在不断的增加。
因此，采用高压的供电的方式在煤矿生产中的应用越来越被人们所接受。
高压的供电方式也确实有非常多的有点。
但是也会出现一定的问题，例如，煤矿高压供电越级跳闸事故的发生。
造成煤矿高压供电越级跳闸事故的原因是有多种的，我们根据这一些系列的原因，提出了改进的方案。
对现有的设备进行了较为详细的分析，根据分析后进行相应的改造。
一、煤矿采用高压供电系统的概况我们采用一个具体的例子来说明煤矿采用高压供电系统的概况。
这个例子就是平朔井工，平朔井工的第二矿厂是建立在二零零五年时期，距离现在的时间年限也较久了。
目前有三个炮采区、三个高档的综采的工作面。
目前各个采区的采煤工艺非常的先进，使用采煤的设备也较为先进，先进的设备所需要的电机功率较大。
电压的等级为一千瓦、三千三百瓦和一千四百瓦。
和其他的矿井的开采时间相比，这个矿厂的开采时间较短，采取的方式又多种，进行开采的深度又深。
因此，这个供电系统所使用的电气设备较为复杂。
各个采区的均设有中央变电室和局部的变电的控制室。
另外，各个采煤的工作点都有移动变电的配电点，这配电点主要是面对采煤工作面和主、辅运港供电、移动变配电的设备有四台不同类型的移动的变压器。
煤矿井下供电越级跳闸的原因分析及排除方法
煤矿井下供电越级跳闸的原因分析及排除方法摘要：煤矿井下生产中采用10/6kV电压等级，线路长度较小，过流保护时限不足，系统运行具有较大差异，在过流、速断保护整定上存在较大难度，因而短路越级跳闸的情况时有发生。
在分布独立式继电保护装置中，对于越级跳闸的问题无法有效解决，因而容易导致故障范围扩大，后果更为严重。
随着数字技术、光纤网络的发展，运用了数字化集成保护方案，使保护功能快速性和可靠性不断提高。
运用电流纵联差动保护、通信级联闭锁等方式，改造传统继电保护装置、智能变电站区域集控技术，能够对煤矿供电越级跳闸问题进行有效解决。
关键词：煤矿；供电；越级跳闸1煤矿供电越级跳闸的原因1.1失压保护在煤矿井下设置了高压隔爆开关以及独立欠压脱扣器，根据相关标准规定，如果端电压下降不足额定电压的35%，则开关装置应当满足可靠分闸动作。
如果端电压超过额定电压的65%，开关装置不能发生分闸动作，在额定电压的35%到65%之间，开关需要满足可动的要求。
另外，不能对欠压脱扣器的动作电流和动作时间进行合理的整定，以保证其瞬动特性。
如果馈线发生短路的位置和母线比较接近，母线电压会短暂失压，因而母线上包括进线开关、上级开关都可能欠压脱扣跳闸，进而发生越级跳闸。
1.2短线路因素短线路发生越级跳闸的几率较高，这是由于短线路自身一般具有较小的阻抗值，在背侧系统、线路之间一般具有较大的阻抗比。
所以，如果出现了短路情况，在短路点位置，短路电流遵循平缓变化曲线Ik=f（I）变化，在线路始末端，具有较小的电流差值。
开关B根据躲过线路末端最大电流进行整定，而没有对最小运行方式提供保护，利用最小首段短路电流进行检验，得到保护灵敏度不足。
如果采用相同灵敏度系数法整定，短路保护范围变更，线路I间短路故障，容易引起越级跳闸。
1.3整定方法不合理当前大多数煤矿都依据传统的整定计算高压短路保护，根据躲过最大负荷电流整定后获取整定值，相比根据短路电流整定后获取的整定值更小，在短路发生后，会启动沿线保护，此时开关的机械特性决定了开关跳闸动作，因而会引起短路越级跳闸的事故。
井下高压电网越级跳闸原因分析及预防措施
0引言目前煤矿现井下综采工作面移动变电站的高压电源由采区变电所(或中央变电所)6kV高压直接供给。
由于综采工作面环境恶劣,高压电缆在回采过程中来回拖拽,一旦受损就会造成电缆绝缘击穿形成短路,煤矿井下发生短路时,地面35/6kV高压开关柜发生动作,井下普遍使用配有智能综合保护器高压防爆开关却不发生保护瞬动跳闸,而是在上一级电源短路保护速断跳闸后,才导致高压防爆开关失压跳闸。
如果越级跳闸到采区变电所,不但影响生产,还会影响井下各级风机的送电,引起瓦斯积聚危胁井下工人生命安全;如果越级跳到中央变电所,将会造成生产系统瘫痪,为此,深入分析越级跳闸保护机理,具有十分重要的意义。
1煤矿井下电网越级跳闸的原因及分析1.1电流保护时间级差无法配合由于井下馈线供电线路级数多,受上一级的要求,过电流保护时限不能超过一定时限要求,按照通常0.5s的时间级差无法实现井下馈线供电线路级数多的过电流保护时限配合。
1.2电流互感器的影响由于电流互感器的保护级准确度低,每个电流互感器的磁化曲线不一样,加之断路器保护采用电磁式保护,保护的整定值与动作值有一定误差。
在短线路中会出现上一级动作而下一级不动作的情况。
如图1所示节点1和节点2的保护动作值相差不大,加上电流互感器的误差会出现保护越级误动作。
图11.3煤矿井下使用的高压防爆开关没有与地面变电所的供电设备合理配套目前国内的短路保护要求动作时间小于0.2s,也就是直接向煤矿井下供电的最上一级开关的短路保护动作时间为0.2s,在如此短的时间内实现保护器时间上的配合,无论理论上还是在现有设备的制作水平上都很难实现。
井下使用的高压防爆开关动作时间=保护器动作时间+防爆开关固有动作时间。
保护器动作时间=采样时间+单片机处理时间+继电器输出时间=0.04+0.02=0.06(s)高压防爆开关固有动作时间=24V跳闸电磁铁的动作时间+跳闸机构动作时间+真空断路器动作时间=0.08+0.1+8/(1000×1)=0.188(s)当发生短路时总的速断动作时间为保护动作时间=保护器动作时间+高压防爆开关动作时间=0.06+ 0.188=0.248(s)就开关和保护器本身来讲,动作时间均满足要求,但当开关和保护器一起配套使用时,保护动作时间却大于0.2s,即0.248s。
探究煤矿井下供电系统防越级跳闸技术
—350—技术改造引言：煤矿井下的工作条件较为恶劣，使得工作人员在展开工作时很容易因为空间狭小或井下地质环境较差的原因而影响供电系统的正常运转。
另外有大量的变频器与软启动器等装置的应用，将会影响到系统谐振过电压，继而对设备的正常运行产生不良影响，甚至出现供电系统越级跳闸的故障现象。
因此，对供电系统的防越级跳闸相关技术进行深入分析具有极为重要的现实应用价值。
1 煤矿井下供电系统1.1电动合闸电路机械机构高爆开关：其以二次侧三相交流电压互感器为基础，将100V 电压在三相整流后即可形成稳定输出的135V 电压。
在这种情况下，若能够在合闸按钮与断路器的帮助下将直流电压接入直流电机上，储能完成后紧接做出合闸断路器的动作的整个流程耗费的时间在3秒左右，此时的断路器常闭接点具有自动化的将合闸电源切断的作用［1］；永磁机构：在二次侧三相交流电压互感器结构中的100V 电压将在接点的作用下接入到永磁机构断路器上，此时的电容器只要经过充电即可完成储能任务，并在此基础上释放出千瓦的脉冲电能。
而合闸动作只需要按下合闸按钮即可在磁力的作用下实现。
1.2保护动作分闸电路机械机构高爆开关：若继电保护装置有短路、过载或漏电现象出现，此时24V 直流电压将在接入到指定节点后，在脱钩器的作用下实现断路器的分闸目标；永磁机构：由于电路中接入微电脑，在其保护作用下出现任何动作（过载、短路或漏电），即可激活预先设定的保护程序，信号输入至断路器即可达到跳闸目的。
1.3电动分闸电路机械机构高爆开关：对地电压（二次三相交流电互感器）为59V ，在半波整流电路的条件下最终输出的直流电压为36.5V ，此时需要将电压接入到脱扣电磁铁上即可完成断路器的分闸动作［2］；永磁机构：分闸按钮在按动后，磁铁即可产生吸力，在传动机构的帮助下可传送至真空灭弧室的动触头上，按照输出信号的相关需求使其处于分闸状态。
2 煤矿井下用电系统越级跳闸原因分析2.1供电设备与防爆开关不配套之所以在煤矿井下选择供电系统的保护装置较为困难，主要原因在于供电系统在应用过程中有速断与保护无时限的需求，要求应在0.2s 内完成短路保护的相关动作。
煤矿井下防越级跳闸事故的原因和解决方案
煤矿井下防越级跳闸事故的原因和解决方案摘要：本文介绍了煤矿井下供电系统的现状，针对井下越级跳闸事故的主要原因进行了分析,并提出解决方案，本方案不仅可有效解决井下越级跳闸问题，还可实现井下供电系统的智能化管理，提高了供电系统的可靠性，有广泛的应用前景。
关键词：煤矿井下供电；放越级跳闸；解决方案；Abstract: This paper introduces the present situation of power supply system in underground coal mine, main reasons for tripping accidents downhole leapfrog are analyzed, and puts forward the solution, this solution not only can effectively solve the underground override trip problem, but also can realize the intelligent management of underground power supply system, improve the reliability of power supply system, has the widespread application prospect.Keywords: coal mine power supply; put override trip; solutions;0引言随着我国煤炭企业向着大型化、安全化、自动化的方向发展，煤矿供电系统可靠性成为矿井安全和生产的重要指标。
由于煤矿井下供配电网络运行环境和设备的特殊性，导致煤矿井下供配电系统会发生短路、过流、漏电以及由于电压波动引起的停电故障等供电故障。
由于供电系统故障导致多种保护联锁动作，使供电系统故障排查极为困难，尤其在“越级跳闸”事故的发生时，依靠人工方式确定故障原因和故障位置，需要较长时间才能排除故障，恢复供电。
煤矿10kV电网防越级跳闸原因及解决方案分析
来越高。 设 计 方案 的 质量 的 确 保 ， 不 仅能 提 到促 进 。
高 全 工 程 的节 能 水 平 ， 而 且能 提 高 暖 通 空
由于 我 国气候 的原 因 ， 为适 应 全 年 气候 调 系统 的 应 用效 果 ， 因此 ， 对 暖通 的设 计 方 参 考 文献 １ ］王 志 平 ． 高 层 建 筑 暖 通 设 计 中 出 现 的 的变化 ， 良 好 的 调 节 性 能 是 暖 通 空 调 系统 案 进 行 科 学 、 合理 的设 计 ， 能 够 在很 大 的 程 ［ 必须具有的能力， Ｖ Ａ Ｖ空 调 系统 ， ｕ ｖＲ Ｖ变 频 空 调 系 统两 种 方案 是 常 见的 调 节 性 能 好 度上 达 到节 约 能耗 的 目的 。 对系统 的 调试 也 是 非 常的 重要 的 ， 调 试 问题 研 究 【 Ｊ ］ ． 城市建设理论研究， ２ ０ １ ２
２ 】卢 喜 山 ， 张祖 涛 ， 李卫涛． 煤 矿 供 电 系 统 国 家 电网有 关 技 术 标 准 要求 ３ ５ ｋ Ｖ 之 下 ［
基 于 纵 联 差 动 保 护 原 理 的 防 越 级 跳 闸 技 术研 究 ［ Ｊ ］ ． 煤 矿 机械 ， ２ ０ １ １ ， ３ ２ （ ４ ） ： ７ １ —
应 考虑 在 夜 间不 需要 工作 的 要求 。 由于 自动 系统 得容 量方 可达 到 相关 的 设 计要 求 ， 这样 化 水 平在 空 调 系统 中的运 用 ， 管 理 人 员的 数 不仅 导致 能 量 的 浪费 ， 更 会 造成 设 备 的磨损 量和劳动强度可以降低 ， 也 有 可 能 造 成 投 以 及 过 载 ， 设 计 时也 要 对 如 何 调 试 设 备 进 资费用的提高， 必须 做 好 技 术 经 济 性 的 比 行 考虑 充 分。 如 有些 办 公楼 里 未调 试 好 系统 较， 管 理 人 员的 综 合 素 质也需 要 提 高 。 对 于 就 开 始 投 入 使 用 ， 其 结 果 就 会 因裙 房 的 水 季 节 转 换 时 才使 用 的 阀门 ， 阀 门 的 控 制 方 管路 流 量 过 大 ， 且 超 过 了规 定 的流 量 ， 就 会
煤矿井下电网越级跳闸的原因及解决办法
煤矿井下电网越级跳闸的原因及解决办法煤矿井下电网越级跳闸的原因及解决办法1 电气设备跳闸故障的种类、原因分析与对策1．1 漏电故障跳闸1．1．1 发生原因漏电故障跳闸是电气设备跳闸比较常见的一种故障，此故障产生的原因比较多，故障点确定比较困难，因此也是发生后最为难处理的一种故障，产生的主要原因是由于在采掘工作面的生产过程中，不注重对电缆、开关等电气设备的保护，使电气设备的绝缘体遭到破坏，绝缘降低，造成内部带电体对地。
从而引起开关漏电保护动作造成开关跳闸。
1．1．2 解决对策(1)加强对电气设备的日常维护。
电气设备的正常工作重在日常维护，如对落地电缆的及时吊挂、开关防爆面的日常护理涂油、绝缘的摇测和对电器的日常检查。
如果这些工作做的不好，就有可能发生电缆被砸破、开关内部进水、接线柱氧化、发热等现象，造成绝缘降低，引起漏电跳闸故障。
(2)加强对电气设备的保护工作。
所谓加强对电气设备的保护工作，就是要求采掘工作面在从事爆破、放顶、修搁茬等工作时必须在电气设备，特别是电缆上下部敷设一层保护物(如花笆、皮子等)，防止电气设备被砸破、砸坏。
避免电气设备带电体直接对地引起脱闸。
(3)提高对电气设备的维修质量。
电缆、开关等电气设备出现损坏故障是很难避免的，这就要求我们在对电气设备进行维修时一定要严格按照完好标准进行维修(如电缆头的冷补、接线工艺等)，保证维修的质量，提高绝缘强度。
(4)加强对电气设备的监管力度和包机制。
在实际的工作中我们必须加强对电气设备的监管力度，制定出详细的电气设备运行管理措施。
通过对电气设备的监管，提高广大职工对电气设备的爱护程度，加强责任心。
并通过包机制度的制定和落实，利用经济杠杆，充分的跳动广大职工的工作积极性，只有这样才能杜绝电气设备的非正常损坏。
1．2 过流故障跳闸1．2．1 故障发生原因过流故障发生的主要原因是设备的实际负荷超过了开关的设计整定范围，从而引起开关的保护元件动作，导致设备跳闸。
煤矿供电系统防越级跳闸技术研究
煤矿供电系统防越级跳闸技术研究煤矿供电系统是煤矿生产的重要保障，其稳定可靠性直接关系到整个矿区的生产安全和正常运行。
煤矿供电系统在面对外部负荷冲击时，往往会产生越级跳闸的问题，严重影响了煤矿生产的连续性和稳定性。
煤矿供电系统防越级跳闸技术的研究变得十分重要。
一、背景介绍煤矿作为重要的能源资源产地，供电系统的稳定运行对于煤矿的生产至关重要。
当前煤矿供电系统在面对外部负荷冲击时，容易出现越级跳闸的情况，导致煤矿生产受到严重影响。
越级跳闸是指在供电系统中，当某一级保护设备动作后，未受到刀闸的打开作用，而在高级保护设备发生故障或错动时，低级保护设备将被迫动作，造成整个供电系统中断的现象。
这种情况给煤矿的生产和安全带来了巨大的隐患。
二、越级跳闸原因分析1. 外界负荷冲击：在煤矿生产过程中，设备启动、停机等操作都会对供电系统产生负荷冲击，这种负荷冲击可能会引起供电系统的越级跳闸。
2. 保护设备设置不合理：供电系统中的保护设备设置不合理也是导致越级跳闸的一个原因，当某一级保护设备动作后，未受到及时的补偿保护，就容易导致越级跳闸。
3. 保护设备故障：供电系统中的保护设备如过流保护、短路保护等存在故障或者错动的情况，也容易导致越级跳闸。
4. 人为操作失误：煤矿供电系统的操作人员在操作过程中，如果操作失误也可能引起越级跳闸。
以上几个原因都是导致煤矿供电系统越级跳闸的主要原因，为了解决这一问题，需要对防越级跳闸技术进行深入研究。
三、防越级跳闸技术研究1. 增加保护设备的灵敏度：在供电系统中增加保护设备的灵敏度，可以有效地提高系统的安全性，减少越级跳闸的发生。
2. 合理设置保护设备的动作逻辑：对于供电系统中的保护设备，合理设置其动作逻辑，可以避免由于低级保护设备的过度动作而引起越级跳闸的问题。
3. 完善人机界面系统：通过完善供电系统的人机界面系统，可以提高操作人员对供电系统运行状态的了解，并及时发现和解决潜在的越级跳闸风险。
防止煤矿井下供电系统越级跳闸的技术管理
防止煤矿井下供电系统越级跳闸的技术管理摘要：煤矿井下供电由于供电面积相对较小、各供电点之间距离较短的原因，导致传统的三段式电流速断保护定值无法整定、按照常规的整定计算方式在煤矿供电系统必然存在着“越级跳闸”问题，在井下发生高压短路故障时经常会越级到地面变电所（或开闭所）的入井线路间隔，造成矿井停电面积的扩大，因此“越级跳闸”是影响煤矿井下可靠供电的一个重要因素。
论文结合煤矿使用的几种防止“越级跳闸”方案进行比较，以不断完善煤矿井下供电的可靠性。
关键词：越级跳闸；可靠性；选择性；快速性在煤矿井下供电系统中，由于其运行环境较为恶劣、影响因素较多，供电事故时有发生，除了自然气象因素（如雷击、输电线路倒杆等）外，还存在配用电电气设备制造上的缺陷、选型设计和安装调试不当、检修质量不高、以及运行维护措施不到位等引起。
在煤矿井下供电系统中，除了需要结合井下供电负荷要求采取相应技术措施消除或减少供电事故发生外，还需要借助先进的测控保护技术措施和装备，尽可能在最短时间内将故障设备或线路从整个煤矿井下供电系统中有效切除，确保非故障性电气设备或线路部分能够高效稳定的运行，缩小事故影响范围，提高供电经济效益。
一、矿井电网存在“越级跳闸”的原因煤矿井下巷道狭窄，空气潮湿，在此环境下使用的电器设备、供电电缆和电缆接头容易发生漏电和短路事故。
目前，我国煤炭企业电网多为多级辐射状的供电模式，其特点为供电线路短，延伸级数多，不同级别的短路电流很接近，一旦线路某处短路，短路电流可达数千安到上万安，短路点上面的各级开关都满足电流速断保护跳闸条件，当上级开关跳闸灵敏度高时上级开关跳闸，造成越级跳闸，甚至会直接造成地面变电站开关越级跳闸，造成全矿井停电的恶性事故，甚至会出现主扇停风事故。
传统的三段式过电流保护无法兼顾保护动作快速性和选择性的要求，当井下供电系统发生故障时，普遍存在“越级跳闸”现象，造成恢复供电时间延长，直接影响井下的安全生产。
《煤矿电网跳闸原因及处理》
《煤矿电网跳闸原因及处理》一、煤矿井下电网越级跳闸的原因（1）特别是没有合理的继电保护装置配合。
目前国内继电保护装置的短路保护要求动作时间不大于0.2s，也就是向井下供电的高压开关速断保护动作时间只有0.2s，在如此短的时间内，无论是从理论研究或者是设备制造技术水平上都很难实现与井下高压防爆开关的有机配合。
（2）失压脱扣器先于过流保护动作。
在煤矿井下供电系统中，为了避免断电后再次送电时设备带负载直接启动，因此煤矿井下高低压开关均装设有失压脱扣器。
失压脱扣器的动作特行为，当流过保护器电压高于系统额定电压的85%时，脱扣器可以可靠吸合；当流过保护器电压高于系统额定电压的65%时，脱扣器可以保持吸合状态；当流过保护器电压低于系统额定电压的35%时，脱扣器可以可靠分断。
当电网中出现短路故障时，一旦电压下降到额定电压的65%以下时，失压脱扣器可能会先于设置延时的过流保护装置动作，造成过流保护设置失效，引起供电网络中的越级跳闸，甚至是井下大面积停电。
（3）保护装置性能差造成越级跳闸。
由于很多煤矿没能在设备上加大投资，一直使用性能较差，保护不齐全的配电装置。
这些保护装置大多检测精度低，误差大，动作缓慢，保护的实际动作值与计算设定值不一致，致使发生故障时不能按照要求动作，或开关误动甚至拒动，造成电网越级跳闸。
（4）漏电保护选择性差造成越级跳闸。
煤矿电网接地方式十分复杂，主要有稳定性接地、瞬时性接地两种接地方式。
每一种接地方式又包括电弧性接地、电阻性接地和直接接地等多种类型，复杂多变的接地形式造成故障的多样性，因此发生接地漏电故障时不易选择判断漏电线路。
为了防止电网接地故障造成的安全事故，《煤矿安全规程》第四百五十七条规定“矿井高压电网，必须采取措施限制单相接地电容电流不超过20a。
”为满足此要求，煤矿企业多采用装设无功补偿装置的方法，装设补偿装置的电网当发生漏电故障时更难确定漏电线路。
常用的功率方向性选择性漏电保护失效，引起漏电保护装置误动，造成煤矿电网的越级跳闸。
矿井供电系统越级跳闸故障及解决措施
管理及其他M anagement and other矿井供电系统越级跳闸故障及解决措施郝国泰摘要：矿井供电系统能否表现出良好的系统稳定运行状态，在根本上关系到矿井生产作业的进展，并且对于矿井安全管理的总体效益也会形成显著的影响。
在目前的现状下，越级跳闸的矿井供电设备运行故障具有较高的故障产生频率，矿井供电的基础设备系统如果存在着越级跳闸的隐患风险，则会造成较大范围的矿井供电中断，甚至对于矿井操作人员的安全带来威胁。
本文主要探讨了越级跳闸的矿井设备故障常见形成根源，妥善解决越级跳闸的供电故障。
关键词：矿井供电系统；越级跳闸；措施近些年以来，矿井供电系统的投入使用规模正在实现持续的拓展。
供电系统属于核心性的矿井照明以及矿井生产用电来源，从而在客观上决定了矿井安全生产实施中的井下供电设备，必须要保证平稳的使用状态。
在多数的情况下，导致供电设备出现异常越级跳闸的形成根源集中体现在井下供电系统的速断方法、供电稳定性以及开关配置存在不合理的因素，那么供电系统的故障测试工作务必保证给予准确的实施。
矿井技术人员通过严格检测越级跳闸的设备故障源头，应当能够准确判定并且归纳越级跳闸的系统安全风险，提升供电设备的系统使用效能。
1 矿井供电系统出现越级跳闸的表现形式及其危害1.1 矿井供电系统越级跳闸的常见表现形式越级跳闸构成了矿井常见的安全生产故障发生形式，越级跳闸最为常见的故障表现形式就在于矿井生产区域的较大范围断电，造成井下的系统设备重要控制开关存在误动作的安全风险。
具体而言，井下设置的开关保护器如果存在非常有限的系统保护功能，那么存在较差配置效果的保护器就会造成整体上的较低系统保护运行精度，同时导致了井下的系统设备普遍存在显著降低的运行可靠程度。
矿井生产运行中常用的变压器具有较多的配制设备数目以及丰富的变压设备种类，矿井变压器在较大负荷的长期使用状态影响下，那么矿井系统的变压器就会非常容易出现烧毁或者漏电的安全风险故障，客观上降低了矿井变电设备的耐久性程度等级，造成显著削弱的井下设备绝缘性能后果。
煤矿供电系统越级跳闸原因分析及对策
煤矿供电系统越级跳闸原因分析及对策摘要：越级跳闸现象严重威胁着矿井供电安全，针对目前井下越级跳闸的现象及原因进行了详细分析，并提出了防越级跳闸的对策和方法，对煤矿安全生产具有指导意义。
关键词：煤矿供电越级跳闸原因及对策Cause Analysis and Strategies for Skipped Trip in Coal Power Supply SystemWang HuaiqunInformation Engineering Department，Beijing Polytechnic College，Beijing 100042Abstract：The phenomenon of skipped trip is a serious threat to the mine safety of power supply. This paper carries out a detailed analysis of the situation and cause of the current underground tripping，and proposes strategies and methods of anti-skipped trip，which has guiding significance to the coal production safety.Key words：coal power supply skipped trip causes and strategies煤矿井下供电的特点是：采用多级供电形式；供电电缆短，短路电流大，大部分重负荷集中在线路末端，末端大型设备驱动频繁，驱动电流大，时间长，电压质量低，使过流保护整定级差小，越级跳闸时，停电范围增大；同时系统谐波随整流及自动化设备的增多出现设备实际容量变小，启动电流加大的趋势越来越显现；随工作面的移动，供电变电站移动及运行方式变动频繁等。
煤矿高压供电越级跳闸事故浅析
区域治理智能电力与应用煤矿高压供电越级跳闸事故浅析冯国庭国家能源集团神东寸草塔二矿，内蒙 古鄂尔多斯 017209摘要：煤矿高压供电越级跳闸事故由于其强大的破坏力引起了各方面的关注：跳闸引起无法正常供电，导致煤矿生产工作无法正常进行，对于瓦斯和排水工作也有着巨大的影响，更是对施工人员的安全构成了威胁。
本文在分析煤矿高压供电越级跳闸事故的基础之上，提出了一些相应地解决措施。
关键词：煤矿；高压供电；越级跳闸一、煤矿高压供电越级跳闸的原因1开关机构没有做到合理配置一般情况下，高压防爆开关需要进行两个方面的工作，一个是在继电保护装置上进行工作，在这里需要进行采样，处理单片机，输出信号等工作；一个是在高压防爆开关上直接工作，在这里需要通过三个设备，即跳闸电磁铁，跳闸机构以及真空断路器。
在煤矿开采的工作环境中，空气中的水蒸气多，会对高压防爆开关造成影响，开关设备发生生锈现象，增加了开关的难度。
一旦设备发生了短路的现象，那么高压防爆的开关的速度就比地面的开关速度慢，越级跳闸的情况也就随之发生了。
2井下供电线路短路电流过大在远距离输电过程中，电路两端的电流差异十分大，当输电过程电流发生巨大变化时，就对继电保护装置设置了巨大的难题；而在近距离的输电过程中，电路两端的电流在数值上没有多大的区别，也就是说在输电过程中电流没有发生变化，如果采取速断的手段，电流的数值将会十分小，这都是十分不利的。
在煤矿开产的现场，一般都是采取近距离输电的方式，在进行速断过程中，电流值十分小，达不到标准，因此无法进行速断，速断装置也就失去了作用。
如果一条线路发生了短路的现象，就会促使上下两级的电流保护装置同时启动，在这个过程中就会发生越级跳闸的事故。
3速断保护方案不恰当在一般情况下，速断保护方案遵循这样一个原则：下级保护的时间要比上级保护的时间少0.5s。
但是在煤矿施工现场，速断方案所允许的时间范围却是为0秒，这和一般速断方案产生了很大的矛盾。
煤矿供电越级跳闸问题策略探讨
关键词：煤矿供电；越级跳闸；问题；解决策略引言煤矿井下供电系统复杂，容易出现设备调试不足、运行维护不当等故障导致供电安全事故发生，这些将会影响煤矿开采的多项工作，因此必须要提高重视度，及时的采取措施予以解决，以保证煤矿开采的安全性。
1煤矿供电系统越级跳闸带来的危害煤矿供电系统在运行期间，出现越级跳闸，其所带来的危害，主要体现几个方面，如表1所示。
当前煤矿供电系统越级跳闸所带来的危害还是极为巨大的，想要保证煤矿企业安全稳定运行就需要深入了解故障发生原因，然后采取针对性措施予以解决。
2煤矿供电越级跳闸问题发生原因2.1线路接线复杂多变现如今，我国煤矿供电系统所使用的通常为分级供电，线路电缆通常比较短，其首尾两端存在电流幅值差异比较小，部分电缆末端的电流值高于首端电流幅值，因此导致速断保护缩小范围，无法实现瞬时速度。
此外，煤矿供电系统运行期间，许多线路比较长，末端的负荷相对来说比较大，电缆截面大，在出现短路现象之后，上级和下级电流值存在有较大的差异，无法实现速断。
此外，由于级差作用，下级短路之后，发生越级跳闸的机率相对来说比较高。
2.2开关配置不够科学合理随着煤矿开采深度等不断延伸，井下开采的用电负荷也将会急剧增加，开关数量将会不断增多，使用的开关种类也呈现出多样化的趋势，不同的开关种类在安装和应用时使用了不通过的设计方法，开关之间彼此相斥的情况也并不少见，而且在供电系统运行期间，同时使用多个开关很容易导致开关误动跳闸。
2.3开关保护器技术水平低现如今，我国煤矿供电系统保护器的技术水平虽然有所进步，但难以跟上迅速扩张的煤矿产业发展步伐，诸多大型煤矿供电系统使用高级开关于微机保护器中，受到仪器性能和供电距离的影响，级差比较小就可能会导致越级跳闸的问题发生。
检测仪器难以有效的保证误差，同时也无法保证微机综合保护器性能的有效应用，延时整定也将会产生误差，因此导致供电系统的联动性下降，故障发生率急剧增加，多个保护器可能会同时发出动作，因此使得煤矿供电系统大面积崩溃。
煤矿井下电网开关越级跳闸的原因及对策
FORUM 论坛管理72 /矿业装备 MINING EQUIPMENT 煤矿井下电网开关越级跳闸的原因及对策□ 常 伟 山西霍尔辛赫煤业有限责任公司 山西长治 046600
煤矿井的安全问题一直都是企业及工人们关注的问题，供电系统的安全也是在其中较为重要的问题之一，正常的安全系统主要是装备要安全、整齐、完备、灵敏。
在这样的基础上进行对井下较为复杂的环境开工，如果出现跳闸这样的情况要及时的对这样的事故进行合理解决，找到一种的问题，排查故障。
当找到越级跳闸对变电的影响，充分分析其中出现的问题，紧密关注送电时间及送电时长，不能给工作时的送电问题带来一定影响，时刻关注瓦斯排放的问题，对于井下人员在这方面的安全问题进行深入研究，有的时候因为越级跳闸问题还有出现整个生产系统瘫痪的情况。
所以各大企业及相关业界人员要对这样的问题引起重视，跳闸会导致停电，停电会影响生产，对于此问题的改正可以大幅度的提升供电系统的工作效率。
2020.1 矿业装备 / 73。
煤矿高压电网跳闸及处理措施分析
煤矿高压电网跳闸及处理措施分析1 评价和分析煤矿电网的意义基于煤矿电网的发展，其结构缺少合理性，因此故障防范水平较低，这不利于电网运行的稳定和安全，也加重了供电运行管理者的工作负担，如持续扩容之后的系统导致电网具备复杂结构、难以处理故障、难以整定继电保护、难以分析事故因素等。
此外，一部分煤矿供电系统还存在高低压越级跳闸事故、短路故障导致线路出现调整事故、接地故障无选择性跳闸事故等。
为了与电网的快速发展相适应，安全管理务必由传统管理转变为现代化管理，安全工作需要由事后处理转变为过程控制，切实注重预防，明确危险因素和薄弱之处，确保胸有成竹，实时采取处理措施。
不少煤矿企业的供电系统存在安全隐患，需要将其在萌芽时期杜绝。
为此，非常有必要评价和分析煤矿供电高压电网供电系统尤其是越级跳闸的现象，这样才能够保障煤矿企业生产的安全性。
2 煤矿高压电网越级跳闸的后果越级跳闸指的是矿井出现电力故障的情况下，切除故障经由保护整定优先跳闸的断路器进行，然而因为故障问题通过上级变电所断路器跳闸而对故障进行切除的跳闸动作。
出现越级跳闸会导致范围较大的上级变电所或者是采区停电现象，这非常不利于矿井生产的进行。
倘若水泵以及风井发生断电的情况，那么将会造成矿井积存废水和聚集瓦斯，从而使瓦斯爆炸的风险提升，这会严重损坏设备、危险人身安全，甚至会使矿井整体损毁，导致严重的后果。
3 煤矿高压电网越级跳闸的因素结合实地调研、信息资料以及笔者自身的实际经验，下面分析煤矿高压电网越级跳闸的影响因素。
3.1 未适当布置矿井供电线路结合电路分析能够明确，在供电线路非常长的情况下，比较大的短路电流差值会形成于供电系统的末端与开端，以及线路电流存在陡峭变化的情况，继电保护之范围较广。
对于较短的供电线路情况下，其末端以及开端的短路电流差基本是零，以及线路电流的改变比较平缓，这样继电保护具备比较狭小的范围。
因为煤矿开采比较特殊，矿井的供电网络多数是比较短的多段电缆线路，这造成显著的短路电流差值不存在于电路系统上下级间，从而使继电保护的范围显著缩小，设置的速断保护难以体现。
井下供电越级跳闸原因与处理方法
井下供电越级跳闸原因与处理方法（1山东乾舜矿冶科技股份有限公司，济南250014;2淄博矿业集团有限责任公司埠村煤矿，山东章丘250220）井下供电系统越级跳闸故障发生原因，主要技术数据，越级跳闸故障处理方法。
标签：越级跳闸;高低压开关;电流闭锁1 引言井下供电系统埠村煤矿井下390水平中央泵房变电所多次出现当馈出线路故障时越级跳闸现象，中央变电所停电引起井下大面积停电，影响供电安全，同时对井下工人生命造成威胁。
埠村煤矿井下供电系统中主要设备及数据包括先河KYGC高压盘、济源PJG 矿用高压开关、输入电压交流6KV，输出电压交流6KV、电光QBZ低压开关输入、输出电压660V。
2 故障现象（1）井下供电系统中在低压开关（660V）常发生因馈出线发生短路引起低压开关保护不动作导致上一级高压开关设备动作引起大面积停电现象;（2）高、低压开关同时做出反应同时跳闸。
3 故障原因分析（1）由于井下环境原因导致低压开关机构老化损坏导致保护动作拒动，不能及时跳闸造成越级跳闸现象;（2）低压开关短路保护整定电流比上一级高压开关整定电流大，或者高、低压开关短路保护整定电流一样大;（3）低压开关中智能保护器电源未接好不能工作或者智能保护期因环境原因损坏不起作用。
4 处理方法（1）检查低压开关机构没有老化各机构完整排除机构问题。
（2）高、低压开关电流整定设计多次核算正确排除计算问题。
（3）以上两种原因都已排除综合考虑是因为供电系统中各高低压设备配合问题。
（4）为解决越级跳闸问题采用了高低压开关以电流闭锁的方式解决总开关下接母线短路闭锁控制器闭锁信号闭锁总开的电流速断保护功能，防止越级跳闸;总开关的定时限过流保护作为下级分开关的后备保护。
当任一分开关下电缆短路时，其短路电流采集模块输出短路信号，相应短路闭锁控制器输出闭锁信号，在总开关保护器自身的定时限过流保护延时到时前闭锁总开关电流速断功能护器自身的定时限过流延时到时后跳闸，作为分开的后备保护。
