道路纵断面设计
(5).平原微丘地区地下水埋藏较浅，池塘、湖泊分布较广， 纵坡除应满足最小坡度要求外，还应满足最小填土高 度的要求，以保证路基稳定。
(6).对连接段纵坡，如大、中桥引道及隧道两端引线等， 纵坡应小些，避免产生突变。路线交叉处前后的纵坡 也平缓一些。
(7).在实地调查的基础上，充分考虑通道、农田水利等方 面的要求。
150 120
100
60
(m)
二.坡长设计
2、最大坡长的限制
道路纵坡的大小及其坡长对汽车正常行驶影响 很大。纵坡越陡、坡长越长，对汽车影响也越大。 主要表现在：上坡时使汽车行驶速度显著下降，需 换较低排挡以克服坡度阻力，同时，坡长太长，易 是水箱“开锅”，导致汽车爬坡无力，甚至熄火； 下坡时制动次数频繁，易使制动器发热而失效，甚 至造成车祸。因此，为保证行车的正常与安全，应 对陡坡的坡长加以限制。
3.1 概述
（1）直线（均匀坡度线） 直线有上坡和下坡之 分，是用高差和水平长度表示的。
（2）竖曲线 在直线的坡度转折处为平顺过渡要 设置竖曲线，按坡度转折形式不同，竖曲线有 凹有凸，其大小用半径和水平长度(曲线长度)表 示。
3.1 概述
地面标高：中线上各桩点的高程连线，反映地面的 起伏变化情况。
一.坡度设计 2、最大纵坡
最大纵坡是指在纵断面设计中，各级道路容许采用的最 大坡度值。它是路线设计中一项重要的控制指标。在地 形起伏较大的地区，它直接影响路线的长短、使用质量 的好坏、行车的安全、运输的成本和工程造价。
各级道路允许的最大纵坡是根据汽车的动力特性、 道路等级、自然条件以及工程、运营、经济等因素， 通过综合分析，全面考虑，合理确定的。
二.坡长设计——最小坡长和最大坡长 1、最短坡长的限制
最短坡长是指纵断面上两个变坡点之间的最小长度。
(6).对连接段纵坡，如大、中桥引道及隧道两端引线等， 纵坡应小些，避免产生突变。路线交叉处前后的纵坡 也平缓一些。
(7).在实地调查的基础上，充分考虑通道、农田水利等方 面的要求。
150 120
100
60
(m)
二.坡长设计
2、最大坡长的限制
道路纵坡的大小及其坡长对汽车正常行驶影响 很大。纵坡越陡、坡长越长，对汽车影响也越大。 主要表现在：上坡时使汽车行驶速度显著下降，需 换较低排挡以克服坡度阻力，同时，坡长太长，易 是水箱“开锅”，导致汽车爬坡无力，甚至熄火； 下坡时制动次数频繁，易使制动器发热而失效，甚 至造成车祸。因此，为保证行车的正常与安全，应 对陡坡的坡长加以限制。
3.1 概述
（1）直线（均匀坡度线） 直线有上坡和下坡之 分，是用高差和水平长度表示的。
（2）竖曲线 在直线的坡度转折处为平顺过渡要 设置竖曲线，按坡度转折形式不同，竖曲线有 凹有凸，其大小用半径和水平长度(曲线长度)表 示。
3.1 概述
地面标高：中线上各桩点的高程连线，反映地面的 起伏变化情况。
一.坡度设计 2、最大纵坡
最大纵坡是指在纵断面设计中，各级道路容许采用的最 大坡度值。它是路线设计中一项重要的控制指标。在地 形起伏较大的地区，它直接影响路线的长短、使用质量 的好坏、行车的安全、运输的成本和工程造价。
各级道路允许的最大纵坡是根据汽车的动力特性、 道路等级、自然条件以及工程、运营、经济等因素， 通过综合分析，全面考虑，合理确定的。
二.坡长设计——最小坡长和最大坡长 1、最短坡长的限制
最短坡长是指纵断面上两个变坡点之间的最小长度。
道路纵断面基本概念与设计
位高度及坡度变化情况的过程。
二、路线纵断面图构成：
地面线：根据中线上各桩点的高程点绘的一条不规则的折线； 设计线：路线上各点路基设计高程的连线。
三、路基设计标高(design elevation of subgrade) 1.新建公路：
① 高速、一级公路采用中央分隔带外侧边缘标 高；
② 二、三、四级公路采用路基边缘标高，在 设置超高和加宽路段时则是指设置超高加宽之前 该处标高；
1100 900 700 500
30
1100 900 700 500 300
20
1200 1000 800 600 400 200
连续上坡或下坡时，应在不大于规定的限制纵坡长度范围 内，设置缓和坡段。缓和坡段的纵坡应不大于3% ，其长度 应符合最小纵坡长度的规定。
3.组合坡长
当连续陡坡是由几个不同受限坡度值的坡段组合而 成时，应按不同坡度的坡长限制折算确定。
3.平均纵坡
1.定 义
一定长度的路段纵向所克服的高差与路线长度之比。 它是衡量纵面线形质量的一个重要指标。
2.作 用
ip
H L
（1）在山区高差较大地区，为了防止交替最大纵坡 和最短长度的缓坡形成“台阶式”纵断面线形，应对路线最 高点与最低点之间的平均坡度加以限制，以提高行车质量。
（2）汽车在长上坡上行驶，会长时间地使用二档，造成 发动机长时间发热，导致车辆水箱沸腾；下坡则频繁刹车， 司机驾驶紧张，也易引起不良后果。
例：三级公路 8%纵坡 长度120米 最大坡长限制300米 120/300=2/5 ✓ 相邻坡段纵坡7%（最大坡长限制500米） 坡长500×（1－2/5)=300米 ✓ 或相邻坡段纵坡6%（最大坡长限制700米） 坡长700× （1－2/5)=420米
二、路线纵断面图构成：
地面线：根据中线上各桩点的高程点绘的一条不规则的折线； 设计线：路线上各点路基设计高程的连线。
三、路基设计标高(design elevation of subgrade) 1.新建公路：
① 高速、一级公路采用中央分隔带外侧边缘标 高；
② 二、三、四级公路采用路基边缘标高，在 设置超高和加宽路段时则是指设置超高加宽之前 该处标高；
1100 900 700 500
30
1100 900 700 500 300
20
1200 1000 800 600 400 200
连续上坡或下坡时，应在不大于规定的限制纵坡长度范围 内，设置缓和坡段。缓和坡段的纵坡应不大于3% ，其长度 应符合最小纵坡长度的规定。
3.组合坡长
当连续陡坡是由几个不同受限坡度值的坡段组合而 成时，应按不同坡度的坡长限制折算确定。
3.平均纵坡
1.定 义
一定长度的路段纵向所克服的高差与路线长度之比。 它是衡量纵面线形质量的一个重要指标。
2.作 用
ip
H L
（1）在山区高差较大地区，为了防止交替最大纵坡 和最短长度的缓坡形成“台阶式”纵断面线形，应对路线最 高点与最低点之间的平均坡度加以限制，以提高行车质量。
（2）汽车在长上坡上行驶，会长时间地使用二档，造成 发动机长时间发热，导致车辆水箱沸腾；下坡则频繁刹车， 司机驾驶紧张，也易引起不良后果。
例：三级公路 8%纵坡 长度120米 最大坡长限制300米 120/300=2/5 ✓ 相邻坡段纵坡7%（最大坡长限制500米） 坡长500×（1－2/5)=300米 ✓ 或相邻坡段纵坡6%（最大坡长限制700米） 坡长700× （1－2/5)=420米
道路勘测设计-纵断面设计
F/G为单位车重所受到的离心力，参考有关资料取F/G=0.028，代
入得
Rmin=V2/3.6
② 考虑夜间行车前灯照射角的影响
在竖曲线上，设竖曲线长大于视距长， 知竖距Y=S2/2R且Y= h0+ S·tanα
S2 R
2(h0 S tan)
取h0=0.75m，α=1°，则Rmin=S2/（1.5+0.0349S） 1
O
因变坡角很小，近似认为折线CP1P2D的总长度等于竖曲线长度L，则 P1P2=L/2，而L= R·ω，则
S
AP1
P2 B
P1 P2
d1
d2
R 2
( S
d1
d 2 )2 R
2
R凸
2
S
(
d1
d
2
)
2
3. 竖曲线
（4）竖曲线设计示例
▪ 设计速度为80km/h的某公路一变坡点桩号为K20+100，变
公路 设计速度（km/h）
120 100
80
60
40
30
20
最小坡长（m）
300 250 200 150 120 100
60
城市 设计速度（km/h）
80
60
50
40
30
20
道路
最小坡长（m）
290 170 140 110
85
60
标准中规定坡长限制指的是变坡点间的直线距离。
2. 纵坡及坡长设计
（8）最大坡长限制
(z A
l i1 )
1 2R
(
x
2 A
2xA
l
l
2
)
道路勘测设计 纵断面设计(新)课件
纵断面设计的基本原则
满足行车安全与舒适性要求
合理设置坡度、坡长和竖曲线半径，确保车 辆安全、顺畅行驶。
经济性原则
在满足使用功能的前提下，尽量减少工程量 ，降低工程造价。
考虑排水要求
根据地形和气候条件，合理设置坡度，确保 排水顺畅。
协调性原则
纵断面设计与道路线形其他要素相协调，如 平面线形、横断面设计等。
在城市道路纵断面设计中，要特别注 意避免陡坡、急弯等不利因素，保证 行车安全和舒适度。
高速公路纵断面设计实例
高速公路纵断面设计要满足高速 行车的要求，合理设置纵坡、竖 曲线半径等参数，提高道路的线
形指标。
高速公路的纵断面设计还需要考 虑地形、地质、水文等自然条件 ，充分利用地形地势，减少工程
量，降低工程造价。
基于景观要求的纵断面设计优化
总结词：注意事项
详细描述：在基于景观要求的纵断面设计时，应注意避免对周围环境的破坏和影响。同时，应充分考 虑当地的文化特色和历史遗产，尊重和保护当地的风俗习惯和传统建筑。此外，应加强景观规划和设 计的管理和监督，确保设计的可行性和实施效果。
THANKS
感谢观看
控制高程的校核
在确定控制高程后，应进行校核， 检查是否满足规范要求和实际情况 ，如有需要可进行适当调整。
纵断面图的绘制与调整
纵断面图绘制
根据设计标高、控制点和控制高 程等数据，绘制道路的纵断面图 ，清晰地表示出道路的起伏变化
。
纵断面图调整
在绘制纵断面图的过程中，应结 合实际情况和设计要求，对图进 行必要的调整，以使设计更加合
隧道进出口
隧道进出口是道路勘测设计的难点之一，需要考虑地形、地质、气象等因素， 同时要满足行车视距、通风、照明等方面的要求。在进出口处应设置缓冲段， 以减少车辆进出隧道时的明暗适应时间。
道路勘测纵断面设计.pptx
《标准》规定：缓和坡段的纵坡应不大于3％，其 长度应不小于最小坡长。
缓和坡段宜设置在直线或较大半径的平曲线上。在 地形困难路段可设置在半径较小的平曲线上，但应增 加缓和坡段的长度，使缓和坡段端部的竖曲线位于小 半径平曲线之外。
第15页/共110页
七、平均纵坡
平均纵坡是指在一定长度的路段内，路线在纵向所 克服的高差H与该路线长度L之比（连续升坡或降坡路 段）。
2.容许速度V2：不同等级的道路容许速度应不同， 其值一般应不小于设计速度的1/2～2/3（高速路取 低限，低速路取高限）。
3.不限长度最大纵坡：与允许速度V2相对应的纵 坡i2称为不限长度的最大纵坡。
i2=λD2-f 4.陡坡、缓坡：大于i1的纵坡称为陡坡；小于i1 的纵坡称为缓坡。凡大于i2的纵坡都应限制长度。
《规范》对路基设计标高的规定
2.改建公路的路基设计标高 一般按新建公路的规定办理，也可视具体情况 而采用行车道中线处的标高。 对于城市道路，设计标高指建成后的行车道中 线路面标高或中央分隔带中线标高。
路基高度：横断面上设计高程与地面高程之 高差。
路堤：设计高程大于地面高程。 路堑：设计高程小于地面高程。 纵断面设计内容：坡度及坡长、竖曲线
第3页/共110页
第二节 纵 坡
• 一、最大纵坡
• 最大纵坡：是指在纵坡设计时各级道路允许使用 的最大坡度值。
• 确定最大纵坡的依据：
• 1.汽车的动力特性：汽车在规定速度下的爬坡能 力。
• 2.道路等级：等级高，行驶速度大，要求坡度阻 力尽量小，纵坡就小。
• 3.自然条件：海拔高程、气候（积雪寒冷等）。
第9页/共110页
四、最小纵坡
最小纵坡：各级公路在特殊情况下容许使用的最小 坡度值。
缓和坡段宜设置在直线或较大半径的平曲线上。在 地形困难路段可设置在半径较小的平曲线上，但应增 加缓和坡段的长度，使缓和坡段端部的竖曲线位于小 半径平曲线之外。
第15页/共110页
七、平均纵坡
平均纵坡是指在一定长度的路段内，路线在纵向所 克服的高差H与该路线长度L之比（连续升坡或降坡路 段）。
2.容许速度V2：不同等级的道路容许速度应不同， 其值一般应不小于设计速度的1/2～2/3（高速路取 低限，低速路取高限）。
3.不限长度最大纵坡：与允许速度V2相对应的纵 坡i2称为不限长度的最大纵坡。
i2=λD2-f 4.陡坡、缓坡：大于i1的纵坡称为陡坡；小于i1 的纵坡称为缓坡。凡大于i2的纵坡都应限制长度。
《规范》对路基设计标高的规定
2.改建公路的路基设计标高 一般按新建公路的规定办理，也可视具体情况 而采用行车道中线处的标高。 对于城市道路，设计标高指建成后的行车道中 线路面标高或中央分隔带中线标高。
路基高度：横断面上设计高程与地面高程之 高差。
路堤：设计高程大于地面高程。 路堑：设计高程小于地面高程。 纵断面设计内容：坡度及坡长、竖曲线
第3页/共110页
第二节 纵 坡
• 一、最大纵坡
• 最大纵坡：是指在纵坡设计时各级道路允许使用 的最大坡度值。
• 确定最大纵坡的依据：
• 1.汽车的动力特性：汽车在规定速度下的爬坡能 力。
• 2.道路等级：等级高，行驶速度大，要求坡度阻 力尽量小，纵坡就小。
• 3.自然条件：海拔高程、气候（积雪寒冷等）。
第9页/共110页
四、最小纵坡
最小纵坡：各级公路在特殊情况下容许使用的最小 坡度值。

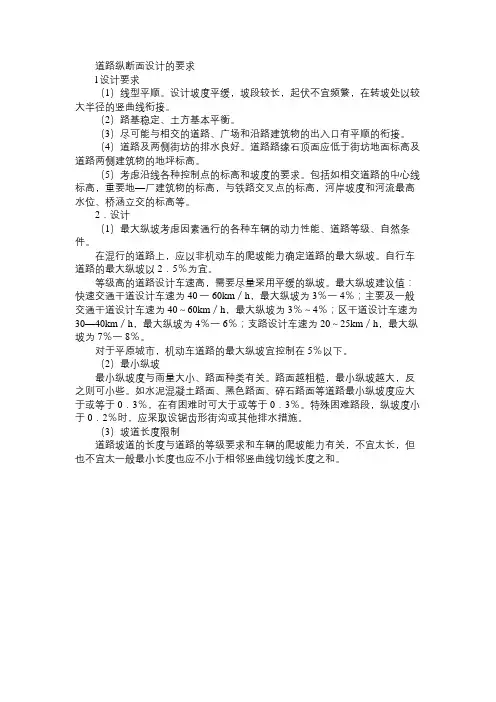

道路纵断面设计的要求(一)
道路纵断面设计的要求l设计要求（1）线型平顺。
设计坡度平缓，坡段较长，起伏不宜频繁，在转坡处以较大半径的竖曲线衔接。
（2）路基稳定、土方基本平衡。
（3）尽可能与相交的道路、广场和沿路建筑物的出入口有平顺的衔接。
（4）道路及两侧街坊的排水良好。
道路路缘石顶面应低于街坊地面标高及道路两侧建筑物的地坪标高。
（5）考虑沿线各种控制点的标高和坡度的要求。
包括如相交道路的中心线标高，重要地—厂建筑物的标高，与铁路交叉点的标高，河岸坡度和河流最高水位、桥涵立交的标高等。
2．设计（1）最大纵坡考虑因素通行的各种车辆的动力性能、道路等级、自然条件。
在混行的道路上，应以非机动车的爬坡能力确定道路的最大纵坡。
自行车道路的最大纵坡以2．5％为宜。
等级高的道路设计车速高，需要尽量采用平缓的纵坡。
最大纵坡建议值：快速交通干道设计车速为40一60km／h，最大纵坡为3％一4％；主要及一般交通干道设计车速为40～60km／h，最大纵坡为3％～4％；区干道设计车速为30—40km／h，最大纵坡为4％一6％；支路设计车速为20～25km／h，最大纵坡为7％一8％。
对于平原城市，机动车道路的最大纵坡宜控制在5％以下。
（2）最小纵坡最小纵坡度与雨量大小、路面种类有关。
路面越粗糙，最小纵坡越大，反之则可小些。
如水泥混凝土路面、黑色路面、碎石路面等道路最小纵坡度应大于或等于0．3％，在有困难时可大于或等于0．3％。
特殊困难路段，纵坡度小于0．2％时，应采取设锯齿形街沟或其他排水措施。
（3）坡道长度限制道路坡道的长度与道路的等级要求和车辆的爬坡能力有关，不宜太长，但也不宜太一般最小长度也应不小于相邻竖曲线切线长度之和。
公路勘测设计 纵断面设计
《公路勘测设计》
三、公路竖曲线设计
(一)竖曲线设计基本知识
1、纵断面上相邻两条纵坡线相交的转折处，为了行车
平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲 线。
2、为方便设计和计算，竖曲线的形状一般采用二次 抛物线形式。
《公路勘测设计》
三、公路竖曲线设计
3、转坡角
纵断面上相邻两条纵坡线相交形成转坡点，其相交角 用转坡角表示。
Q
l
xA
h
Y L
TB M
O E ω t
xB
i2
B
X
《公路勘测设计》
三、公路竖曲线设计
2、竖曲线曲线长： L = Rω
3、竖曲线切线长：
T=
TA
=TB
≈
L/2
= R
2
4、竖曲线的外距： E = T 2
2R
5、竖曲线上任意点至相应切线的距离： y x2
2R
式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m；
R—为竖曲线的半径，m。
《公路勘测设计》
三、公路竖曲线设计
(三)竖曲线的最小半径 1、竖曲线最小半径的确定
（1） 凸形竖曲线极限最小半径确定考虑因素： 缓和冲击； 经行时间不宜过短； 满足视距的要求。
《公路勘测设计》
三、公路竖曲线设计
（2）凹形竖曲线极限最小半径确定考虑因素 缓和冲击； 前灯照射距离要求； 跨线桥下视距要求； 经行时间不宜过短。
《公路勘测设计》
二、纵坡及坡长设计
2、最大纵坡、最小纵坡和坡长限制 （1）最大纵坡
最大纵坡是指在纵坡设计时各级道路允许使用的最大坡 度值。
①确定最大纵坡应考虑的因素 （ⅰ）汽车的动力性能； （ⅱ）公路等级； （ⅲ）自然因素。
三、公路竖曲线设计
(一)竖曲线设计基本知识
1、纵断面上相邻两条纵坡线相交的转折处，为了行车
平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲 线。
2、为方便设计和计算，竖曲线的形状一般采用二次 抛物线形式。
《公路勘测设计》
三、公路竖曲线设计
3、转坡角
纵断面上相邻两条纵坡线相交形成转坡点，其相交角 用转坡角表示。
Q
l
xA
h
Y L
TB M
O E ω t
xB
i2
B
X
《公路勘测设计》
三、公路竖曲线设计
2、竖曲线曲线长： L = Rω
3、竖曲线切线长：
T=
TA
=TB
≈
L/2
= R
2
4、竖曲线的外距： E = T 2
2R
5、竖曲线上任意点至相应切线的距离： y x2
2R
式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m；
R—为竖曲线的半径，m。
《公路勘测设计》
三、公路竖曲线设计
(三)竖曲线的最小半径 1、竖曲线最小半径的确定
（1） 凸形竖曲线极限最小半径确定考虑因素： 缓和冲击； 经行时间不宜过短； 满足视距的要求。
《公路勘测设计》
三、公路竖曲线设计
（2）凹形竖曲线极限最小半径确定考虑因素 缓和冲击； 前灯照射距离要求； 跨线桥下视距要求； 经行时间不宜过短。
《公路勘测设计》
二、纵坡及坡长设计
2、最大纵坡、最小纵坡和坡长限制 （1）最大纵坡
最大纵坡是指在纵坡设计时各级道路允许使用的最大坡 度值。
①确定最大纵坡应考虑的因素 （ⅰ）汽车的动力性能； （ⅱ）公路等级； （ⅲ）自然因素。
《道路工程》第4章 纵断面设计
编辑课件
6、缓和坡段
如前所述，凡大于理想的最大纵披i1的坡度均属陡 坡。在纵断面设计中，当陡坡大于限制坡长时，应 设＜3%的缓和坡段，其长度应大于最小坡长。
7、平均纵坡
定义：某段路线高差与水平距离之比。i平=H/L（%）
作用： ①.衡量纵断面线型质量。 ②.可供放坡定线参考。
规定：①.越岭线高差200～500m时，取5.5%为宜。 ②.越岭线高差＞500m时，取5.0%为宜。 ②.任何连续3km内，i平≤5.5%。 ④.要考虑公路编辑等课件级影响。
编辑课件
四、爬坡车道
2.设置条件
城市道路： ①.快速路及V≥60km/h的主干道，i＞5%的路段。 ②.大车V下降，80→50、 60→40 ③. 上坡路段混入大型车辆的干扰降低通行能力时。 ④.经综合分析认为设置爬坡车道比降低纵坡经济
合理时。爬坡车道宽3.5m。
编辑课件
3.爬坡车道横断面设计
➢ 爬坡车道设于上坡方向正线行车道右侧。 ➢爬坡车道宽度一般为3.5m（含左侧路缘带宽度0.5m。 ➢爬坡车道的路肩和正线一样仍由硬、土路肩组成。 ➢由于爬坡车道上车的速度较低，硬路肩宽度可不按正 线设计，一般取1.0m。土路肩宽度以按正线要求设计。 ➢长而连续的爬坡车道路肩窄，右侧应设紧急停车带
编辑课件
最大纵坡的总结：
A，城市道路为公路按设计车速的最大纵坡-1。 B，大、中桥≯4% C，非机动车≯ 2.5%，＞2.5%时有坡长限制。 D，隧道≯3% E, 海拔：公路：2000m以上，i≯8%。
3000m以上，比正常值减1～3%。 F，高寒冰冻：公路：i≯8%， 城市道路：i≯6%
编辑课件
编辑课件
纵断面定义：沿着道路中心线竖直剖切开的断 面即为线路纵断面。 绘制纵断面的目的：主要反映路线的起伏、纵 坡以及与原地面的填挖情况。 纵断面设计：就是根据汽车的动力特性、道路 等级和自然地形，研究道路起伏的坡度和长度， 以便达到行车的安全、舒适迅速和经济合理的 目的。
6、缓和坡段
如前所述，凡大于理想的最大纵披i1的坡度均属陡 坡。在纵断面设计中，当陡坡大于限制坡长时，应 设＜3%的缓和坡段，其长度应大于最小坡长。
7、平均纵坡
定义：某段路线高差与水平距离之比。i平=H/L（%）
作用： ①.衡量纵断面线型质量。 ②.可供放坡定线参考。
规定：①.越岭线高差200～500m时，取5.5%为宜。 ②.越岭线高差＞500m时，取5.0%为宜。 ②.任何连续3km内，i平≤5.5%。 ④.要考虑公路编辑等课件级影响。
编辑课件
四、爬坡车道
2.设置条件
城市道路： ①.快速路及V≥60km/h的主干道，i＞5%的路段。 ②.大车V下降，80→50、 60→40 ③. 上坡路段混入大型车辆的干扰降低通行能力时。 ④.经综合分析认为设置爬坡车道比降低纵坡经济
合理时。爬坡车道宽3.5m。
编辑课件
3.爬坡车道横断面设计
➢ 爬坡车道设于上坡方向正线行车道右侧。 ➢爬坡车道宽度一般为3.5m（含左侧路缘带宽度0.5m。 ➢爬坡车道的路肩和正线一样仍由硬、土路肩组成。 ➢由于爬坡车道上车的速度较低，硬路肩宽度可不按正 线设计，一般取1.0m。土路肩宽度以按正线要求设计。 ➢长而连续的爬坡车道路肩窄，右侧应设紧急停车带
编辑课件
最大纵坡的总结：
A，城市道路为公路按设计车速的最大纵坡-1。 B，大、中桥≯4% C，非机动车≯ 2.5%，＞2.5%时有坡长限制。 D，隧道≯3% E, 海拔：公路：2000m以上，i≯8%。
3000m以上，比正常值减1～3%。 F，高寒冰冻：公路：i≯8%， 城市道路：i≯6%
编辑课件
编辑课件
纵断面定义：沿着道路中心线竖直剖切开的断 面即为线路纵断面。 绘制纵断面的目的：主要反映路线的起伏、纵 坡以及与原地面的填挖情况。 纵断面设计：就是根据汽车的动力特性、道路 等级和自然地形，研究道路起伏的坡度和长度， 以便达到行车的安全、舒适迅速和经济合理的 目的。
第三章 道路纵断面设计分析
x2 2R
后半支计算：
h后半支
(L x)2 2R
x L－x
§3.3 竖曲线设计
3．缓坡段 在纵断面设计中，当陡坡的长度达到限制坡长时，应安排一段缓坡 ，用以恢复在陡坡上降低的速度。同时，从下坡安全考虑，缓坡也是 需要的。一般情况下，缓坡段的纵坡应不大于3%，其长度应不小于最 短坡长。
§3.3 竖曲线设计
竖曲线： 竖曲线的凸、凹性： 竖曲线的作用： 竖曲线的线形： 一、竖曲线的数学模型 二次抛物线竖曲线方程：
第三章 道路纵断面设计
§3.1 概述
主
要
§3.2 纵坡设计
内
容
§3.3 竖曲线设计
§3.4 纵断面设计
§3.1 概述
一、纵断面与纵断面设计图 纵断面： 纵断面线： 纵断面设计线： 纵断面设计图： 道路纵断面： 道路纵断面设计图: 公路路线纵断面设计图样例，见教材P89页图3－1 二、纵断面图上的线形要素 地面线： 设计线： 设计线基本要素：
设 计 速 度(km/h)
3
4
纵
5
坡
6
坡
度
7
（%）
8
9
10
120
100
80
60
40
30
20
900
1000
1100
1200
700
800
900
1000
1100
1100
1200
600
700
800
900
900
1000
500
600
700
700
800
500
500
600
300
300
城市道路纵断面设计的主要步骤与方法
16
17
THAT’S IT.
18
4. 土壤地质剖面图、简明路线平面设计图
5. 交叉口范围，平曲线位置
5
6
2 标注控制点高程
1.控制点是指路线起终点、路线交叉口、桥梁顶面或 梁底、沿线重要建筑物地坪以及依据横断面确定的 填挖合理点等，这些点往往在道路设计之前就因其他它
因素而限定了其标高。
2.建筑物前的地坪标高比中心线的设计标高高0.3—0.5m
围地形景观的协调，综合考虑平纵横三各方面试定坡度
线，再对照横断面检查核对，确定纵坡值，定出曲线半
径，计算设计标高，完成纵断面图。
4
1 绘出原有地面线（或待改建道路纵坡线）
1. 坐标计算纸绘制各里程桩标高，各点标高连 线即为原地面线
2. 按照道路中线水准测量资料
3. 比例尺：水平1：500—1：1000; 垂直1： 20—1:100
l——计算桩号与控制点之间的水平距离m
i——横向坡度
14
求出各里程桩挖填高度，并标注在纵断面上
填方高度=设计标高-原地面高（m） 挖方高度=原地面高-设计标高（m） 填方写在设计上面；挖方写在设计下
15
7 绘制纵断面设计图
1比例尺：水平1：500—1：1000; 垂直1： 20—1:100 2两部分书写 图5—18
城市道路纵断面设计的主要 与方法
1
12046118
回顾：城市道路纵断面
通过道路中线的竖向剖面，成为纵断面
——《城市道路设计》P129
2
3
纵断面设计方法与步骤
纵坡设计前，路线位置拟定后，应先根据中桩的桩
号和地面标高汇出纵断面图的地面线及平面工程经济及与与周
2.经济、技术合理
17
THAT’S IT.
18
4. 土壤地质剖面图、简明路线平面设计图
5. 交叉口范围，平曲线位置
5
6
2 标注控制点高程
1.控制点是指路线起终点、路线交叉口、桥梁顶面或 梁底、沿线重要建筑物地坪以及依据横断面确定的 填挖合理点等，这些点往往在道路设计之前就因其他它
因素而限定了其标高。
2.建筑物前的地坪标高比中心线的设计标高高0.3—0.5m
围地形景观的协调，综合考虑平纵横三各方面试定坡度
线，再对照横断面检查核对，确定纵坡值，定出曲线半
径，计算设计标高，完成纵断面图。
4
1 绘出原有地面线（或待改建道路纵坡线）
1. 坐标计算纸绘制各里程桩标高，各点标高连 线即为原地面线
2. 按照道路中线水准测量资料
3. 比例尺：水平1：500—1：1000; 垂直1： 20—1:100
l——计算桩号与控制点之间的水平距离m
i——横向坡度
14
求出各里程桩挖填高度，并标注在纵断面上
填方高度=设计标高-原地面高（m） 挖方高度=原地面高-设计标高（m） 填方写在设计上面；挖方写在设计下
15
7 绘制纵断面设计图
1比例尺：水平1：500—1：1000; 垂直1： 20—1:100 2两部分书写 图5—18
城市道路纵断面设计的主要 与方法
1
12046118
回顾：城市道路纵断面
通过道路中线的竖向剖面，成为纵断面
——《城市道路设计》P129
2
3
纵断面设计方法与步骤
纵坡设计前，路线位置拟定后，应先根据中桩的桩
号和地面标高汇出纵断面图的地面线及平面工程经济及与与周
2.经济、技术合理
