电容器组不平衡电压保护动作原因分析 张清妍
一次10kV并联电容器不平衡电压保护跳闸事件研究
一次10kV并联电容器不平衡电压保护跳闸事件研究发表时间：2019-01-08T17:20:28.293Z 来源：《电力设备》2018年第24期作者：段韶峰韩金尅黄远鹏[导读] 摘要：在投入某110kV变电站10kV#1电容器组时，出现多次合闸不成功，不平衡保护跳闸的情况。
(广东电网有限责任公司梅州供电局广东省梅州市 514000)摘要：在投入某110kV变电站10kV#1电容器组时，出现多次合闸不成功，不平衡保护跳闸的情况。
针对这个问题，开展了高压试验，电容器、电抗器、放电线圈等设备参数都无异常。
根据试验结果，采用ATP软件进行了仿真计算。
方针结果说明，由于A相电容偏小，在合闸时的暂态过程中，出现了较大的不平衡电压。
该不平衡电压正是多次跳闸的原因。
关键词：并联电容器；三相不平衡电压；开口三角形电压保护；ATP0 引言在投入本单位某110kV变电站10kV#1电容器组时，出现多次合闸不成功的情况。
原因为该电容器不平衡电压保护跳闸。
针对这种情况，对电容器组开展了高压试验，测试了开关、电容器、电抗器、放电线圈、避雷器，其试验结果均在合格范围之内。
于是根据电路参数进行了仿真计算。
计算结果表明，造成这一结果的原因为A相电容器电容值偏小（尽管仍在合格范围内）。
希望本文的分析计算对类似事件有一定的启发作用。
1 事件初步分析不平衡电压保护，也称为开口三角电压保护。
电容器组中，三相放电线圈二次侧首尾连接而成为一个开口三角形，该开口三角形两个终端的电压即为开口三角电压。
根据电力标准《DL/T 584-2007 3kV~110kV电网继电保护装置运行整定规程》[1]：“6.2.13.5 单星形接线电容器组的开口三角电压保护电压定值按部分单台电容器(或单台电容器内小电容元件)切除或击穿后，故障相其余单台电容器所承受的电压(或单台电容器内小电容元件〉不长期超过1.1倍额定电压的原则整定，同时，还应可靠躲过电容器组正常运行时的不平衡电压。
三相电压不平衡导致电容器组跳闸原因分析
三相电压不平衡导致电容器组跳闸原因分析【摘要】本文通过对220kV某变电站10kV电容器由于三相电压不平衡导致跳闸原因分析，找出引起电压不平衡的因素，为以后查找电容器组故障原因积累经验。
【关键词】不平衡电压；绝缘电阻；直流电阻；电容量；电抗前言为了补偿系统无功，变电站基本上都会在10kV系统中装设电容器组。
在设备运行过程中，经常会发生电容器组跳闸现象，引起电容器组跳闸的主要原因是由于电压不平衡造成保护动作，使断路器跳闸。
通常我们都会认为电压不平衡是电容器组电容量三相不平衡引起的，但实际上断路器三相不同期、放电线圈绕组直流电阻三相不平衡、电抗器三相电抗值不平衡、绝缘老化都会引起三相电压不平衡，使电容器组跳闸。
一、现场试验情况2014年7月9日，某变电站10kV电容器首次对跳闸，对其进行电容量测量，测量结果为A相173.1μF、B相173.4μF、C相173.3μF。
从测试数据看电容值没有问题，就对紫1#电容器组进行投运，此时保护定值设为3V，投上后电容器组马上就跳掉了。
随后又将保护定值改到5V，再次将电容器组投上后，过了几分钟电容器再次跳掉。
我们初步认为导致电容器组跳闸的可能会是电容器单元其他设备，不是电容器本身。
2014年7月11日，再次对跳闸电容器单元进行全面试验，分别对电容器电容量、绝缘项目，开关特性、直阻、绝缘项目，电抗器电感、电抗、绝缘项目，电缆绝缘项目，测试结果都正常。
在对放电线圈一次绕组直流电阻测试时，发现A相1216Ω、B相1413Ω、C相1411Ω。
从测试数据上看，A、B、C三相绕组直阻不平衡率约为15%。
对其绝缘电阻测试时，发现A相绝缘较低，约10.92 MΩ，B、C两相均在320 MΩ左右。
通过对试验数据分析，我们就能确定由于放电线圈一次绕组存在匝间短路造成三相电压不平衡，从而引起紫1#电容器跳闸。
二、影响电压不平衡的因素1、电容器三相电容值偏差较大引起电压不平衡Q/GDW1168-2013《输变电设备状态检修试验规程》规定电容器组的电容量与额定值的相对偏差应符合此要求：3Mvar以下的电容器组：-5%～10%；3Mvar 到30Mvar电容器组：0%～10%；30Mvar以上电容器组：0%～5%；且任意两线端的最大电容量与最小电容量之比值，应不超过1.05。
一起35kV某变电站电容器组不平衡电压保护频繁跳闸故障分析
一起35kV某变电站电容器组不平衡电压保护频繁跳闸故障分析发布时间：2021-11-18T05:47:26.084Z 来源：《当代电力文化》2021年6月18期作者：黄选华，杨珊，赖光林，蒋羽鹏[导读] 本文对某35kV变电站10kV电容器组不平衡电压保护频繁动作跳闸故障原因进行分析黄选华，杨珊，赖光林，蒋羽鹏云南电网有限责任公司昆明供电局，云南，昆明，650011摘要：本文对某35kV变电站10kV电容器组不平衡电压保护频繁动作跳闸故障原因进行分析，找出故障原因，并提出解决办法，为今后电容器不平衡电压保护故障分析提供参考。
【关键词】电容器?不平衡电压?分析某日17时07分34秒，35kV某变电站10kV1号电容器组保护CSC-221A/N“不平衡电压动作”，跳开041开关。
同样的该变电站另一台电容器组也发生类似的不平衡电压保护频繁动作跳闸事件，经检查，电容器组外观完好，未发现明显异常。
由于两台电容器均为同样的问题，为更好的排查故障原因，现以10kV1号电容器组为例来进行分析。
1不平衡电压动作原因分析电容器不平衡电压保护反应的是电容器内部故障的保护[1]，因此我们对电容器不平衡电压保护动作原因进行以下几种判断：（1）三相电容器量不均衡、试验不合格（2）三相放电线圈试验不合格（3）电容器组不平衡电压保护定值整定有误[2]（4）电容器组接线错误针对以上原因我们使用排除法对故障进行查找判断，试验人员对10kV1号电容器组进行了以下试验：1.1试验分析表1 10kV1号电容器组电力电容器测试记录表表2 10kV1号电容器组放电线圈试验记录表绝缘电阻及电容量测试试验数据如表1所示，该电容器组三相绝缘电阻及电容量均满足要求，排除三相电容量不均衡、试验不合格的可能。
随后又对放电线圈进行试验，如表2所示，绝缘电阻及直流电阻测试均合格，同时对该间隔所有设备进行试验检查，均未发现问题，排除由于设备试验不合格导致故障的可能。

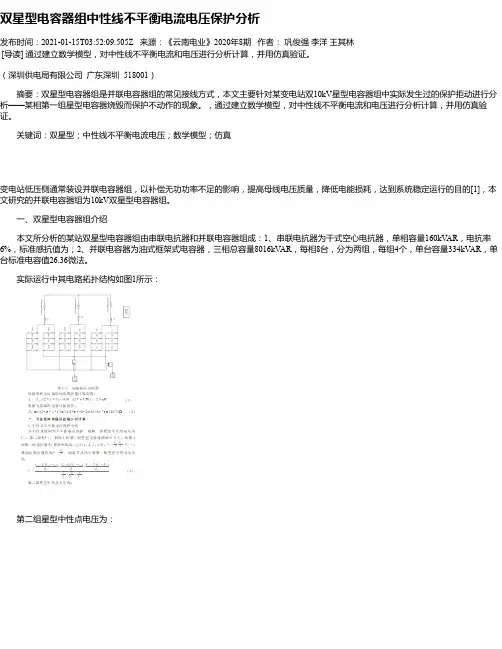

双星型电容器组中性线不平衡电流电压保护分析
双星型电容器组中性线不平衡电流电压保护分析发布时间：2021-01-15T03:52:09.505Z 来源：《云南电业》2020年8期作者：巩俊强李洋王其林[导读] 通过建立数学模型，对中性线不平衡电流和电压进行分析计算，并用仿真验证。
（深圳供电局有限公司广东深圳 518001）摘要：双星型电容器组是并联电容器组的常见接线方式，本文主要针对某变电站双10kV星型电容器组中实际发生过的保护拒动进行分析——某相第一组星型电容器烧毁而保护不动作的现象。
，通过建立数学模型，对中性线不平衡电流和电压进行分析计算，并用仿真验证。
关键词：双星型；中性线不平衡电流电压；数学模型；仿真变电站低压侧通常装设并联电容器组，以补偿无功功率不足的影响，提高母线电压质量，降低电能损耗，达到系统稳定运行的目的[1]，本文研究的并联电容器组为10kV双星型电容器组。
一、双星型电容器组介绍本文所分析的某站双星型电容器组由串联电抗器和并联电容器组成：1、串联电抗器为干式空心电抗器，单相容量160kV AR，电抗率6%，标准感抗值为；2、并联电容器为油式框架式电容器，三相总容量8016kV AR，每相8台，分为两组，每组4个，单台容量334kV AR，单台标准电容值26.36微法。
实际运行中其电路拓扑结构如图1所示：第二组星型中性点电压为：三、仿真验证将电容器故障的四种情况通过MATLAB/SIMULINK软件搭建仿真模型，将电感，电容和电源电压值输入元件中，通过仿真具体结果如下所示：1.当N=1去掉一台电容器图3-1 仿真模型及电压、电流曲线同理，分别仿真N=2、N=3、N=4的情况。
四、总结将仿真数据与计算数据做成表格对比，结果如下表示所示：本文通过数学模型推导计算了双星型电容器组在电容器损坏时带来的不平衡电流和电压影响，并用仿真结果验证了计算的正确性。
通过与电容器组的定值对比分析，可以用来验证保护是否正确动作。
由于串联电抗器的作用在于消除谐波、抑制涌流，保护并联电容器组的安全运行，且其感抗与容抗相比[3]非常小，所以仅仅对其进行了仿真验证，结果表明，绝缘下降导致的电感降低对电容器组的不平衡电流和电压影响非常小。

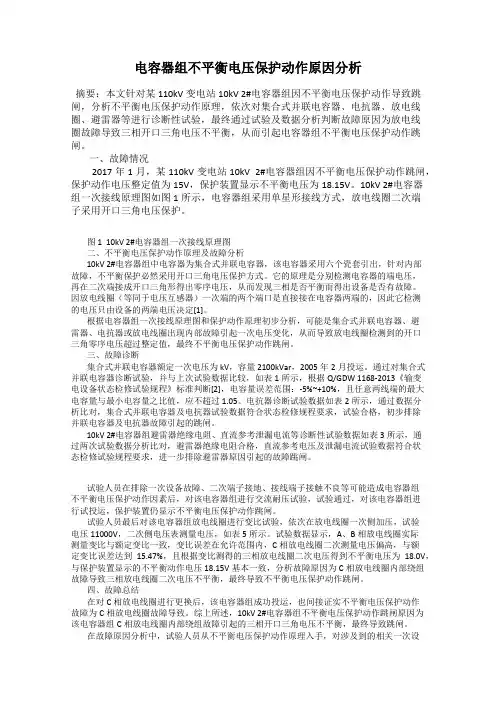

电容器组不平衡电压保护动作原因分析
电容器组不平衡电压保护动作原因分析摘要：本文针对某110kV变电站10kV 2#电容器组因不平衡电压保护动作导致跳闸，分析不平衡电压保护动作原理，依次对集合式并联电容器、电抗器、放电线圈、避雷器等进行诊断性试验，最终通过试验及数据分析判断故障原因为放电线圈故障导致三相开口三角电压不平衡，从而引起电容器组不平衡电压保护动作跳闸。
一、故障情况2017年1月，某110kV变电站10kV 2#电容器组因不平衡电压保护动作跳闸，保护动作电压整定值为15V，保护装置显示不平衡电压为18.15V。
10kV 2#电容器组一次接线原理图如图1所示，电容器组采用单星形接线方式，放电线圈二次端子采用开口三角电压保护。
图1 10kV 2#电容器组一次接线原理图二、不平衡电压保护动作原理及故障分析10kV 2#电容器组中电容器为集合式并联电容器，该电容器采用六个瓷套引出，针对内部故障，不平衡保护必然采用开口三角电压保护方式。
它的原理是分别检测电容器的端电压，再在二次端接成开口三角形得出零序电压，从而发现三相是否平衡而得出设备是否有故障。
因放电线圈（等同于电压互感器）一次端的两个端口是直接接在电容器两端的，因此它检测的电压只由设备的两端电压决定[1]。
根据电容器组一次接线原理图和保护动作原理初步分析，可能是集合式并联电容器、避雷器、电抗器或放电线圈出现内部故障引起一次电压变化，从而导致放电线圈检测到的开口三角零序电压超过整定值，最终不平衡电压保护动作跳闸。
三、故障诊断集合式并联电容器额定一次电压为 kV，容量2100kVar，2005年2月投运。
通过对集合式并联电容器诊断试验，并与上次试验数据比较，如表1所示，根据Q/GDW 1168-2013《输变电设备状态检修试验规程》标准判断[2]，电容量误差范围：-5%~+10%，且任意两线端的最大电容量与最小电容量之比值，应不超过1.05。
电抗器诊断试验数据如表2所示，通过数据分析比对，集合式并联电容器及电抗器试验数据符合状态检修规程要求，试验合格，初步排除并联电容器及电抗器故障引起的跳闸。
电容补偿装置不平衡保护频繁误动原因分析及解决办法
电容补偿装置不平衡保护频繁误动原因分析及解决办法一、误动原因分析1、电容器组内部故障造成电容量不平衡三相电容量严重不平衡造成电压不平衡保护动作。
究其原因大致有两类：第一类是由于电容器组本身制造工艺、产品质量以及长时间运行绝缘下降的原因导致电容量超标；第二类是由于电容器组单元内部的内熔丝熔断切断故障元件导致电容量不平衡。
不管是集合式还是组架式电容补偿结构，电容器单元里的单个元件都带有内熔丝，虽然单个元件故障时被隔离所引起电压、电流的变化很小，但造成其他运行元件承受的电压加大。
当遇到电网波动或暂态不平衡时故障元件扩大，同时，故障元件被内熔丝不断隔离，电容量不平衡不断加大，最终超出定值。
2、不平衡保护整定值偏低一般情况下，电容器组不平衡保护动作原因有：1)电容器一次接线错误。
当系统电压出现波动和不平衡时，中性点电位偏移，而使零序电压增大；2)电压定值选择不合理。
定值整定太低，不能躲过正常运行的不平衡电压；3)保护出口时间整定太短。
躲不过电容器组投入时产生的不平衡电压时间。
根据DL／T 584-2007《3～110kV电网继电保护装置运行整定规程》中的不平衡保护的计算公式，每相装设单台集合式电容器、电容器内部小元件按先并后串且有熔丝连接的电容器组，三相差压的计算按下式进行。
其中，K为因故障切除的同一并联段中的电容器小元件数；m为单台集合式电容器内部各串联段并联的电容器小元件数；n为单台集合式电容器内部的串联段数；Uex为电容器组的额定相电压(一次值)；Kv为过压系数；Klm为灵敏系数；Uch为开口三角零序电压(一次值)；Kpt为放电线圈的PT变比；Udx为保护整定值。
根据整定值的计算公式可以看出，变量主要是Kpt、Kv 和Klm。
Kpt选小了，对设备的安全运行不利，选大了，保护容易误动。
Kpt选错是影响定值低的原因之一。
同时在规程范围内过压系数Kv取值不同，灵敏系数Klm的取值不同，会使得保护动作定值相差很大。
35kV电容器组差压保护动作问题分析
35kV电容器组差压保护动作问题分析[摘要]本文从某220kV变电所35kV#1电容器组投产冲击时，35kV差压保护动作跳闸分析电容器组存在的问题及处理过程进行简单的介绍，提出预防措施避免类似问题的发生，供大家参考。
【关键词】电容器;差压;电容量引言电容器作为无功补偿的重要设备之一，对控制系统电压符合设计规范要求提供保障。
电容器差压（流）保护由于二次接线错误而误动作时有发生。
现介绍某220kV变电所35kV#1电容器组投产冲击时，35kV差压保护动作跳闸，现场发现：第一次合35kV电容器开关，合上不久后电容器开关跳闸。
打印保护装置动作报告，发现是差压动作跳闸，差压值A相0.12V，B相2.13V（整定值2V），C相0.08V,现场外观初步检查未发现有异常情况发生。
1、电容器差压（流）保护原理简介电容器一般的接线方式为8并2串（双）星形接线方式，电容器差压（流）保护是通过放电线圈（小变比CT）构成的，通过监视电容器上下两边的电压（流）差来构成差压（流）保护，在500kV变电所一般每相有2-3只放电线圈构成，在220kV变电所一般每相有1只放电线圈构成，差流则每（三）相一只差流CT构成。
若电容器有熔丝熔断，会产生差压（流），保护动作跳闸。
因本次发生故障的电容器组的保护方式为差电压保护，所以在此着重讨论“电压差动保护”的原理及接线。
如图1所示：为电容器组差电压保护接线原理图（只画出其中一相），图中T1、T2是完全相同的放电线圈兼电压互感器。
正常运行时，电容器组两串联段上的电压相等，又T1、T2变比相等，所以保护测得的电压几乎等于零（实际存在很小的不平衡电压），保护处于不动作状态；当某相多台电容器被切除后，两串联段上电压不再相等，该相保护出现差电压，使保护动作。
差电压计算：电容器组分上下两段，设每段上有N组电容器串联，每组又有M只电容器并联，当其中一段的某一组中有K（K<M）只电容器熔丝熔断退出运行，则有容抗而另一段总容抗得差电压计算式，为电容器组运行时的相电压值。
电容器组不平衡保护动作原因分析
往薜技 术 协 作 信 息
２ ０ １ ４ （ ３ Ｄ ） 患 舅 Ｊ Ｉ ９ ３ ｌ
电容器组不平衡保护动作原因分析
唐娌基 ， 国网 青海省电力 公司海 北供电 公司
摘 要： 电网的安全稳定运行是我国经济建设发展的基础保障， 电能是工业生产以及人们 日常生活中重要的能源， 所以要加强 电网的安全运行管理。 在电网结构系统中， 电容器组是重要的组成部分， 常用于变电所中， 在母线上做无功补偿， 为变电运行提供 了
益， 所 以要加强 电网运行的安全 性和稳定
情况下， 会导 致安全 事 故的 发生 ， 所 以 电
中ｆ 生 点不接 地的星型接 线 电容 器组 ，
性。电容器组主要是为电力系统补偿无功 容量不平衡保护此时会跳开断路器 ， 隔离
功 率 的装置 ， 具有 提高功 率 因素 ， 降低线 路 损耗 ， 改善 电能 质量 的功能 ， 为保 证 电 容 补偿 装置 的安 全稳 定运 行创 造 了有利 故 障点 ， 从而保护电容 器。
如果 三相 放 电线 圈性 能 （ 合 伏安 特
性） 差异大， 即 使在 一次 系统 平衡 的情 况
下 ，也 会在 二次 侧产 生虚 假 的不 平衡 电 技术 协议 中 ， 应提高 放 电线 圈的过 电压能
压， 甚至 引起 保护 误 动 ， 这种 现 象曾有 发 生， 因此 ， 应注 意放 电线 圈 的选 用和产 品
接 成开 口三 角 的放 电线 圈二次 侧就 会 出 衡 电压 。
７ ８
２ １ ０ ４
１ １ ９ ３ 期
伍薜技 术 协 作 信 息
造成 保护误动 。这种情况 下 ， 应把保 护定
值 略微调大一 点 。另外 ， 在放 电线 圈定货
电力电容器组不平衡电压保护动作原因分析及故障诊断
电力电容器组不平衡电压保护动作原因分析及故障诊断摘要：在变电站中,电容器组三相电容量变化不一致,是导致电容器组不平衡电压保护动作最重要的原因之一,也是最常见的原因。
当电容器组发生跳闸,不应进行重合闸,必须查明确切的原因,排除故障。
另外,运行人员也应加强对电容器的红外检测,及时发现潜在隐患,减少电力事故的发生。
关键词：电力电容器组；不平衡电压；保护动作；原因；故障诊断1电容器结构及其对应保护三相单星型不接地型式的电容器组一般配置有两段式过流保护、低电压保护、过电压保护和不平衡电压保护，以应对不同的故障。
220kV甲变电站的10kV母线接线方式如图1所示，2台主变分别通过甲101与甲102带10kV西母线和10kV东母线，10kV母联分位运行。
甲容1开关柜内的电流互感器共引出2组电流绕组，一组是保护级别，另一组是测量级别。
同时，电容器保护逻辑中的过电压保护和低电压保护所用三相电压采用甲10西表转换后经过屏顶小母线传输的母线电压。
图1甲变电站10kV运行方式10kV电容器的差压保护接线如图2所示，C1、C2分别为单相电容器组的上、下节电容；L为电容器组的电抗器；n为放电线圈的变比；Um为系统一次电压；Ucy为单相电容器的差压二次值。
差压保护接线共有3组，每组2根信号线经过放电线圈至端子排，再连接到保护装置。
图210kV电容器差压保护接线示意图2电容器组不平衡电压保护动作原因2.1三相放电线圈性能不一致放电线圈是并联在系统中,其一次侧与电容器的抽头相连接,用于测量某一部分电容器的电压。
当放电线圈一次或者二次线圈发生断线或者短路的情况下,其变比会发生变化,此时放电线圈的二次电压也会发生变化,当三相放电线圈的二次电压变化不一致时,便会产生不平衡电压,引起保护动作。
2.2电容器组三相电容量不平衡中性点不接地的星型接线电容器组,当三相电容器组电容值不平衡时,运行中会产生电压分布不均的情况。
电容值小的一相或承受较高的电压,并随着电容值不平衡加大,电压分布不均的情况也随之加大。
110kV某站10kV#2电容器不平衡电压保护动作的故障分析
110kV某站10kV#2电容器不平衡电压保护动作的故障分析发布时间：2021-11-10T02:41:23.695Z 来源：《河南电力》2021年7期作者：王刚周谢[导读] 针对电容器组不平衡保护在故障总数中所占比例较大的问题，本文分析了电压不平衡的原因以及不平衡保护跳闸后的故障处理方法。
举例证实出现电压不对称原因：电容器组三相电容不平衡；电网电压三相不对称平衡；三相放电线圈的特性不同。
提出不平衡保护触发后的故障排除方法：连接发热；合闸时电压不平衡；随着时间的推移协调性差；电容器与扼流圈配合不良：电容器三相电容不平衡或放电线圈比例不当等，为排除电容器组故障提供指导。
王刚周谢（广西柳州市供电局广西柳州市 545000）摘要：针对电容器组不平衡保护在故障总数中所占比例较大的问题，本文分析了电压不平衡的原因以及不平衡保护跳闸后的故障处理方法。
举例证实出现电压不对称原因：电容器组三相电容不平衡；电网电压三相不对称平衡；三相放电线圈的特性不同。
提出不平衡保护触发后的故障排除方法：连接发热；合闸时电压不平衡；随着时间的推移协调性差；电容器与扼流圈配合不良：电容器三相电容不平衡或放电线圈比例不当等，为排除电容器组故障提供指导。
关键词：电容器组；不平衡保护；电容量；不平衡电压引言电容器组在电力系统中的主要作用是补偿电力系统的无功功率，提高系统的功率因数，改善电能质量，降低线损，增加网络的传输容量。
以及确保发电机性能和设备的可操作性，保证电容器补偿器的安全运行，将对保证供电质量和电网经济效益发挥重要作用。
1事件的经过及现象2020年9月5日上午9点44分110kV某站10kV #2电容器不平衡电压保护动作，使电容器开关MC2断开，保护屏柜上显示故障时不平衡电压为4.92V。
试验班接到故障通知后，安排相关人员前往进行试验检查工作。
2设备信息（如表1）图6 电容器保护屏柜端子排图7 电容器保护装置在电容器保护屏柜中找到放电线圈的二次电缆编号为170（如图5）。
电容器不平衡电压保护动作的分析计算
电容器不平衡电压保护动作的分析计算发表时间：2019-10-30T11:44:09.497Z 来源：《当代电力文化》2019年10期作者：邓先进[导读] 从一起实例分析了电容量导致不平衡电压保护动作的计算方法，并列举了常见的几种不平衡电压保护动作的情况。
贵州电网公司龙里供电局贵州省黔南州 551200摘要：电容器不平衡电压保护动作后，规程要求对电容器组进行检查，查明动作原因，本文从一起实例分析了电容量导致不平衡电压保护动作的计算方法，并列举了常见的几种不平衡电压保护动作的情况。
关键词：电容器不平衡电压分析计算110kV某变电站，一台型号为 BFMH2-11/√3-5000-1×3W电容器不平衡电压保护动作（接线如图一），动作电压12.16V（整定值5V），经检查，电容器的电容量见表一：方法1：中性点偏移法电容量偏差导致三相电压不再对称，因此会导致中性点偏移，根据弥尔曼定理有（电抗器的阻抗较小，略去）： UN=（UAYA+UBYB+UCYC）/（YA+YB+YC）设UA=11/√3∠00 kV UB=11/√3∠-1200 kV UC=11/√3∠1200 kVYA=jωC=j135×314×10-6=j0.04239YB=jωC=j133×314×10-6=j0.04176YC=jωC=j119×314×10-6=j0.03736所以UN=0.0977+j0.00313 kV此时放电线圈两端的电压为UA’=UA-UN=6.203+j0.1989 kVUB’=UB-UN=-3.323-j5.301 kVUC’=UC-UN=-3.3232+j5.6989 kV折算到放电线圈二次侧电压Ua2=（UA-UN）/K=97.67+j3.13 VUb2=（UB-UN）/K=-52.325-j83.467 VUc2=（UC-UN）/K=-52.325+j89.73 V（其中K为放电线圈的变比，略去角度误差和比差，即K=11/√3/0.1=63.5）开口三角形的电压UΔ=Ua2+Ub2+Uc2=-6.9767+j9.398所以UΔ=11.704V，与动作值比较相差0.456V，与动作值接近。
电容器组不平衡保护动作原因分析
电容器组不平衡保护动作原因分析【摘要】针对电容器组不平衡保护占总故障次数较高这一问题，本文从不平衡电压产生原因、不平衡保护动作后故障查找等方面进行了分析，并进行了实例举证，分析出不平衡电压的产生原因有：电容器组三相电容量不平衡；电网电压三相不对称平衡；三相放电线圈性能差异等，同时提出了不平衡保护动作后的故障查找办法：接头发热；合闸时不平衡电压和时间配合不好；电容器与电抗器配合不良；电容器三相电容量不平衡或放电线圈变比不一致等，为处理电容器组故障提供了指导依据。
【关键词】电容器组；不平衡保护；电容量；不平衡电压1.引言电容器组在电力系统中的主要作用是补偿电力系统的无功功率，提高系统的功率因数，改善电能质量，减少线路的损耗，提高电网输送电能能力，保证发电机的出力和设备的运行能力。
保证电容补偿装置的安全运行对保障电力系统的供电质量与经济效益将起到重要作用。
商丘市全区变电站共有电容器组165套，2009-2012年共发生各类故障32套/次；具体结果统计如下：表1 2009-2012年商丘地区电容器故障统计表故障类型故障次数不平衡保护 22电流保护 4电压保护 2保护装置误动 1绝缘故障 3由以上统计结果表明，电容器组不平衡保护占总故障次数的69%，有必要探索其故障原因和查找解决办法。
2.电容量不平衡保护电容器组中电容量不平衡保护主要用于保护电容器内部故障。
当电容器内部故障，使电容装置的任一个电容器发生击穿或熔断器熔断时，引起的过电压及过电流幅值一般都不大，不会引起电压保护和电流保护动作跳闸，但是引起的电压变化会使电容器组某一串联段上电容器的运行电压超过 1.1倍的额定电压，而超过 1.1倍额定电压是不允许长期运行的，所以需要电容量不平衡保护来跳开断路器，从而达到保护电容器，隔离故障点的作用。
电容量不平衡保护方式分别有：开口三角电压保护（用于单星形接线的电容器组）、相电压差动保护（用于串联段数为两段及以上的单星形电容器组）、桥式差电流保护（用于每相能接成四个桥臂的单星形电容器组）、中性点不平衡电流保护（用于双星形接线电容器组）。
电容器不平衡保护动作情况浅析
电容器不平衡保护动作情况浅析摘要：电容器不平衡保护是电容器组故障的主要保护，介绍了电容器组不平衡保护的作用与方式，列举出了不平衡保护的几种典型动作原因，说明了安装质量与实际故障设备对电容器不平衡保护的影响，为处理电容器组故障提供了依据。
关键词：电力电容器；不平衡保护；动作引言变电站内的电容器故障频繁发生，影响电网运行的安全稳定性，也增加了相关检修人员的工作量。
并联电容器的故障与其制造水平、使用条件以及控制保护装置工作的可靠性等有关，正确分析电容器的故障情况，对提高电网可靠性及电力企业和社会的经济效益都有很大的作用。
1 电容器组不平衡保护电容器发生故障后，将引起电容器组内部相关的两部分之间的电容量不平衡，利用这种不平衡形成的电流差或电压差就构成了电容器组不平衡保护[1]。
电容器组故障最显著的特点是电容器电压升高，一旦超过允许值不平衡保护将动作，切除整组电容器，达到将故障隔离从保护电容器的目的。
对于常用的单台电容器内熔丝与继电保护配合的保护方式，电容器不平衡保护的整定值通常按故障电容器内部正常元件的过电压不超过1.1倍允许值来确定。
不平衡保护主要作用如下：（1）熔断器将故障电容器切除后，余下的电容器上的过电压值只要不超过整定值，电容器组就可以在缺台的条件下继续运行；否则跳开开关，切除整组电容器。
（2）当故障电容器未被熔断器切除时，不平衡保护将作为后备保护使整组电容器退出运行。
根据电容器组不同的接线方式，不平衡保护也有不同的类型。
2 不平衡保护的方式不平衡保护方式[2]有：单星形接线的电容器组可以采用开口三角电压保护；串联段数在两段及以上的单星形电容器组可以采用相电压差动保护；每相能接成四个桥臂的单星形电容器组可以采用桥式差电流保护；双星形接线电容器组可以采用中性点不平衡电流保护。
3 不平衡保护动作的故障情况分析电容器不平衡保护动作的少数原因是由于内部故障，使电容器组电容量超标，导致三相电容量不平衡。
一起并联电容器组不平衡电压保护动作原因分析及思考
2021.5 EPEM51电网运维Grid Operation一起并联电容器组不平衡电压保护动作原因分析及思考南方电网红河供电局 岳倩倩 余云光 黎慧明 余 炜 谭智斌 高 林摘要：分析了某10kV并联电容器组不平衡电压保护频繁动作的原因，指出了当前并联电容器组运维及设计上存在的不足，并提出相应的改进措施。
关键词：并联电容器组；无功补偿；不平衡电压保护随着电网规模的不断发展，电网无功需求日益增大，无功补偿装置应用广泛。
并联电容器组具有投资小、运维费用低等显著优点，目前仍是电网无功补偿的首选装置[1]。
由于应用规模大，故障也随之增多。
行业内有调查报告表明，在并联电容器组故障中电容器本体故障仅占较小部分，大部分故障发生在并联电容器组电抗器、避雷器、放电线圈等相关配套设备[2]。
运维经验表明，部分并联电容器组故障频发的原因是设计存在缺陷、却得不到足够重视，且这类问题一般比较隐蔽，导致故障频发而找不到问题所在。
本文以某110kV 变电站10kV 并联电容器组不平衡电压保护频繁动作事件为背景，结合并联电容器组设计规范及保护原理，分析了不平衡电压保护频繁动作的原因，并从中得到一些启发。
文中所述并联电容器组发生不平衡电压保护动作后，在半年内重复多次发生不平衡电压保护动作。
检修人员多次检查并联电容器组主设备，均未发现可能导致不平衡电压保护动作的设备故障。
每次排查完毕设备重投后运行正常，但在日后运行过程中又重复发生不平衡电压保护动作。
1 故障电容器组简述图1为文中所述故障的10kV 并联电容器组接线图。
其接线型式不满足《35kV~220kV 变电站无功补偿装置设计技术规定》推荐接线型式[3]，图中QS 为并联电容器组断路器，QG 为接地开关，L 为干式空心电抗器，FV 为避雷器，TV 为放电线圈，C 为电容器。
其中避雷器及放电线圈与电容器并联并组成单星形，星形中性点通过中性点避雷器接地。
该并联电容器组配置不平衡电压保护，保护电压模拟量取自放电线圈二次侧，放电线圈二次绕组组成不完全三角形。
一起变电站电容器故障保护动作分析
一起变电站电容器故障保护动作分析摘要：功率平衡是电网的基本要求，其中电容器作为无功调节设备发挥保持电网无功平衡的重要作用。
常用的电容器保护主要相间短路保护、内部故障保护、过电压保护、欠电压保护、不平衡保护。
本文分析了某变电站一起电容器故障后保护未动作的情况，结合其实际运行情况得出具体原因，并提出了改进措施。
1 故障情况该110kV变电站2台主变分列运行，1号主变带10Kv 4号母线运行，2号主变带10Kv 5号母线运行，如图1所示，其中581电容器组在10Kv 4号母线上，如图2所示。
2016年7月7号，该变电站581 电容器，B相电抗器烧毁，B相电抗器与电容器之间连接导线熔断，如图2所示。
尽管581电容器存在出现了该问题，但是581断路器并未动作，该变电站投入了过流一段保护、过流二段保护，过电压保护、低电压保护、不平衡电压保护。
根据故障录波器的记录情况，虽然电容器组出现了烧断情况，但其电流值和时限并未达到过流一段、过流二段动作时间要求；过电压保护、低电压保护均利用了母线PT电压，而母线电压的波动范围也未达到动作值要求，所以过电压保护、低电压保护均为动作，下面重点分析不平衡电压未动作的原因。
2故障情况分析581电容器设不平衡电压保护动作值整定为3V，时限为0. 2s，保护装置型号为CSP-215E。
本次故障中，该电容器组的不平衡电压保护未动作。
对581电容器组的保护装置及其二次回路进行检查后未发现问题，电容器组B相断线后的电路图如图3所示。
B断线处为电抗器和电容器之间，短线后C2两端电压相等，即B相两端的放电线圈的电位一致。
为便于分析，对图3所示电路进行简化，B相断线后，C2两端电压相等，其电压值为A相和C相之间中性点电压，放电线圈测得电压为C2两端电压，所以在这种情况下，实测B相电压基本为零，因此简化后的电路可以不再包含B相电路，如图4所示。
抛开B相可以主要分析A相、C相的电压，这两相可以利用一个简单的串联回路表示，其中电源电压即为AC线电压，主要元件就是A相、C相的放电线圈，由电力系统知识可知A相、C相的电抗参数基本相同，所以A相、C相的电压均为电源电压的一半，即0.5倍线电压。
