掘进机截割头设计
EBZ160掘进机截割部设计毕业设计
EBZ160掘进机截割部设计摘要悬臂式掘进机是为煤矿综采及高档普采工作面采掘巷道的机械设备，它结构紧凑、适应性好机身矮、重心低、操作简单、检修方便。
本次设计主要是悬臂式掘进机的截割机构，悬臂式掘进机的截割机构是有伸缩式和固定式两种，按照它的截割头的分布可以分为横轴式和纵轴式两种。
我所设计的掘进机截割部是纵轴式带伸缩的形式。
纵轴式与横轴式相比，主要有结构简单，设计方便，便于安装和调试。
在截割过程中，横轴式可以进行上下左右摆动截割，方便灵活。
带伸缩的截割臂，在解决掘进机掘进面窄的问题上发挥了很大作用，掘进机截割部带伸缩，加大了截割部的长度，从而加大了截割头所经过的截割面，提高了掘进效率。
我的设计中动力源是电动机，通过联轴器传动，由减速器进行减速，最后输出转速为40r/min。
本设计中主要的传动结构为三级行星齿轮减速器，它包含了一级直齿轮传动和两级行星齿轮传动，输入和输出都采用花键联结。
本设计中介绍了EBZ160型掘进机的检修及维护保养。
关键词：掘进机；截割部；齿轮减速器；带伸缩AbstractThe cantilever mechanical boring machine is picks and upscale Pu for the coal mine synthesis picks the working surface to excavate the tunnel the mechanical device, its structure compact, the compatibility good, the fuselage short, the center of gravity low, the operation simple, the overhaul is convenient. This design mainly is the cantilever mechanical boring machine cutting organization, the cantilever mechanical boring machine cutting organization has extension and the stationary two kinds, may divide into the abscissa axis type and the ordinate axis type two kinds according to its cutting head distribution. I design mechanical boring machine cutting department is the form which the ordinate axis type belt expands and contracts. The ordinate axis type and the abscissa axis type compare, mainly has the structure to be simple, the design is convenient, is advantageous for the installment and the debugging. About the cutting process, the abscissa axis type may carry on about swings cutting, facilitates nimbly. The belt expands and contracts the cutting arm, played the very major role in the solution mechanical boring machine tunneling surface narrow question, the mechanical boring machine cutting department belt expanded and contracted, has increased the cutting department length, thus has enlarged the cutting surface which a cutting institute passed through, enhanced the tunneling efficiency. In my design the power supply is an electric motor, through the shaft coupling transmission, carries on by the reduction gear decelerates, the final output rotational speed is 40r/min. The design of the three-tier structure as the main transmission planetary gear reducer, which includes level straight gear transmission planetary gear transmission and levels, import and export are used spline up. The design introduced EBZ160 type boring machine overhaul and maintenance.Key word:Mechanical boring machine; Cutting department; Speed reducer gear; Belt expansion and contraction.目录1. 掘进机的概述 (1)1.1 悬臂式掘进机简介 (1).................................................................1.3 国外掘进设备及综掘技术发展现状1.4我国内掘进设备的发展及存在的问题.........................1.4.1 我国悬臂式掘进机的科研成果..........................1.4.2 我国悬臂式掘进机技术发展展望........................1.4.3 我国掘进机目前存在的问题............................ ................................................................. 悬臂式掘进机的基本组成...........................................悬臂式掘进机技术特点......................................2.EBZ160掘进机总体方案设计 (6)2.1 任务说明 (6)2.1.1 题目 (6)2.1.2 课题概况 (6)具体要求 (6)2.1.4 毕业设计工作量 (6)2.1.5 完成时间 (6)2.1.6 提交内容 (7)2.2 主要性能 (7)2.3 主要特点 (7)2.4 主要技术参数 (8)方案的确定 (8)2.5.1 工作机构的型式选择 (9)装载机构的型式选择 (9)工作机构的型式选择 (11)2.7除尘装置的型式选择 (11)2.8高压水细射流辅助切割技术123. EBZ160掘进机截割部的设计 (13)3.1行星传动概述 (13)3.2 传动原理图 (14)3.3 第一级直齿轮传动设计计算 (14)3.3.1.总传动比计算 (14)3选择电动机 (14)3根据齿面接触疲劳强度设计计算 (15)3齿根弯曲疲劳强度校核 (18)3.4高速级行星齿轮的设计计算 (19)传动比分配 (19)选择材料 (19)转距计算 (20)参数的选取和计算 (20)初步计算齿轮模数m和中心距a (21)变位系数的计算 (23)齿轮几何尺寸的计算 (24)行星齿轮啮合要素的计算 (25)行星齿轮装配条件的验算 (26)行星齿轮传动效率计算 (26)行星齿轮强度的计算 (27)高速级行星齿轮设计及校核 (31)配齿计算 (31)初步计算齿轮模数m和中心距a (33)变位系数的计算 (34)齿轮几何尺寸的计算 (35)行星齿轮啮合要素的计算 (36)行星齿轮装配条件的验算 (37)行星齿轮传动效率计算 (37)行星齿轮强度的计算 (38)轴的计算校核 (42)主要已知参数 (42)轴上力的计算 (42)计算轴的最小直径 (42)3.6.4 花键联轴器的选择 (42)花键联结强度校核 (43)轴的强度校核 (44)轴承寿命计算 (45)4. 检修及维护保养 (46)机器的检修 (46)机器维护和保养 (50)机器的日常维护保养 (50)机器的定期维护保养 (51)润滑 (52)电气 (56)机器常见故障的原因及处理方法 (57)总结 (62)参考文献 (64)英文翻译....................................... 错误!未定义书签。
横轴式掘进机截割头设计
横轴式掘进机截割头设计摘要：随着社会的不断发展和科技水平的不断提高，人类征服自然的领域也在不断扩大，其中比较具有代表性的就是掘进机，掘进机的出现具有很重要的实用意义。
自从掘进机开始进入人们的生活视线，就被广泛地应用到铁路穿山隧道、引水隧道等各施工过程中.掘进机的功能除了能应用在隧道施工外，像以采掘为目的的煤巷开挖、矿巷开掘中也广泛采用了掘进机，这样工作效率高。
以上介绍使用的就是部分断面掘进机，而横轴掘进机是其中的一种。
本次毕业设计就是为了研究横轴式掘进截割头的设计，具体设计内容包括：1.收集基本资料，例如：先对掘进机现在在国内外的发展趋势进行了解，接着对掘进机结构进行学习分析，从而发现掘进机本身有什么需要改进之处，还有就是掘进机对截割的矿岩都有什么要求等；2.对资料进行学习和总结。
将自己收集的数据进行整理列表，这样看起来一目了然；3.CAD的学习制作等。
通过简单的CAD软件学习，将自己想要设计的截割头画出来。
并通过计算得到基本数据，进行数据分析和结构分析相结合。
对掘进机的具体结构用途也要进行了解和掌握，这样有利于截割头的整体计算。
掘进机结构的优化设计和制造精度对今后的工作性能都会有决定性的影响因为截割头是掘进机的核心部位，所以它的研究自然也就成了重中之重。
煤炭是人类生产生活的重要能源，随着工业的不断发展，生产规模的不断扩大，煤炭在国民经济中的地位也显得越来越重要。
随着采煤机械化的发展，大大提高了工作面的广度，对开采强度，工作面的推进速度要求也越来越快，这就要求加快掘进速度，提高工作效率以适应人们对工具的需求。
切割头是掘进机的工作机构，它的主要功能就是破碎岩石或者分离煤层。
经过对煤岩切割过程的研究了解，认识到影响切割效果的因素很多，因而掘进机截割头的设计变的复杂许多。
为提高工作效率，加快生产力，满足人们对机械化的高要求，截割头的设计成了重中之重。
如果在截割头的每一转中，参加切割的各个截齿都能同时从岩石中切下等体积的煤岩，也就是每个镐齿的受力相等，磨损程度也相同，机械运动也比较平稳，只有满足这些要求，才可以达到自己当初设计的初衷。
掘进机截割头设计分析
பைடு நூலகம்关键 词
截 割 头； 头体 ； 螺 旋叶 片； 截齿
条件 、截 割速 度等 因素 。 另外 ，在 基础研 究 方面也 比较薄 弱 ，适 合我 国煤 矿地 质条件 的 截割载 荷谱 没 有建立 ，没 有完 整的 设计理 论 依据 ，计 算机 动态仿 真等 方面 还处 于空 白 ； 在元部 件 可靠性 、截 割方 式和 新型 式 的合金 刀 头材 料 等 核心 技 术 方 面 与 国外 有 较 大 差
指 导数 据 。后 面工作 中将 进行 计算 机模拟 ， 找 出理 想 状态 下 ，截 割头 长度 、直 径 、螺旋 线头数 、螺旋 间距 、螺旋 升 角和截 齿排 列等 之 间内在 关系 ，将最 优 的结果 应用 到工程 实 践 ，来 验证 设计 效果 。
２截 割头 的直 径
截 割 头 在 设 计 时 直 径 一 般 按 头 体 加 上 截齿 的大 径 。截割 头直 径 的大 小直接 影 响截 齿 的受 力 ，直 径越 大 ，截 齿阻 力也越 大 ，单 位 时 间 截 割 效 率 也 越 高 ，但 截 齿 磨 损 也 严 重 ，经济 效益 不好 ；截 割头 直径 小 ，影 响效 率 ，掘 进 进 尺 少 。 根 据 实 际 使 用 和 设 计 经 验 ，截割 头 直径 一 般在 ９ ０ ０ ｍｍ ～１ ２ ０ ０ ｍｍ之 间。
进 机截 割 头使 用现状 ，给 出 了截割 头设 计的
引言
掘 进 机 是 集 截 割 、装 运 、行 走 、操 作 等功 能干 一体 ，主要 用于 截割 任意 形状 断面 的井 下岩 石 、煤或 半 煤岩 巷道 。工 作时 ，截 割头 把岩 石切 割破 落 下来 ，装 载机 构把 破碎 的岩 渣转 运至 机尾 部 卸下 ，由后 面 的矿 车或 皮带 运走 ，从 而大 大 地降 低 了工人 的劳 动强 度 ，缩短 劳动 时 间 ，提 高 掘进进 尺 。 截 割 头 是 掘 进 机 关 键 部 件 ，其 功 率 消 耗 占据 了整 机效 率 的 ８ ０ ％左右 。 截割 头分 为 纵 轴 式和 横轴 式 ，纵轴 式采 用铣 削 原理 破坏 煤岩 ，而 横轴 式 则靠 剥削方 式破 坏 岩层 。 由 于 破 坏煤 岩机 理不 同 ，纵轴 式 主要 用于 较硬 岩石 ，而 横轴 式 则用于 较软 岩石 ，因此 纵轴 式 掘 进机 市场 需求 量也 大得 多 。本 文主 要分 析 纵轴 式 掘进 机 的截割 头 。 纵 轴 式 掘 进 机 截 割 头 由头 体 、截 齿 、 截 齿座 和 螺旋 叶片 组成 。 头 体 通 常 有 圆锥 形 、 圆柱 形 和 圆锥 加 圆柱 三种形 式 。 圆锥形 截割 头利 于 钻进 工作 面 ，但 由于 垂直 于 头体 母线 布置 的截 齿是 向 前 倾斜 ，当截割 头 摆动 截割 时 ，截 齿承 受较 大 的侧 向力 ，截 齿 容 易折断 ；圆柱形 头体 则 不 容 易钻进 工 作面 ，同时 ，截割 出 的底板 和 顶 板 呈 锯 齿形 ，支 护 困 难 ，增加 了 辅 助 时 间 ，增 加 了劳动 强 度 ；而 圆锥加 圆柱 则较 好 的 解决 了截 齿 易断 和不 利于 钻进 工作 面 的问 题 。 目前掘 进机 截 割头 设计 时主 要采 用 圆锥 加 圆柱 的形 式 。 截 齿 则 分 为 刀 形 齿 和 镐 形 齿 ，刀 形 齿 采 用径 向安 装 ，刀体 部分 承 受较 大弯矩 ，刀 体 需要 很高 的强 度 ；而镐 形 齿截割 阻力近 于 截 齿轴 线方 向 ，齿 的弯矩 小 ，固定 简单 ，设
掘进机截割部设计(DOC)
2.1.2 各部件的结构型式的确定2.1.2.1 切割机构(3)行星减速器主要由箱体、减速齿轮、二级行星轮架、输入、输出轴构成。
太阳轮与行星轮相啮合，此行星轮通过两个轴承装在星轮轴上，两端装有孔用弹性挡圈，星轮装在第一级行星架相应的轴孔内，内轮与箱体组成一体并与行星轮啮合带动第一级行星架，实现第一级减速[7]。
第二级的太阳轮与第一级行星架为渐开县花键联结，太阳轮与第二行星轮啮合，此行星轮装在第二级的轮轴，此轮轴装在第二级行星架相应轴孔内。
这里内轮与减速器壳体组成一体与行星轮啮合，此星轮不仅自转还绕太阳轮公转，从而实现第二级减速器。
图2-1 EBZ200E掘进机的截割部行星减速器结构Fig.2-1 EBZ200E roadheader in Jiamusi Coal Mine Machinery Co. Ltd.2.2.4 截割机构技术参数的初步确定2.2.4.3 电动机的选择根据行业标准MT477-1996YBU系列掘进机用隔爆型三相异步电动机选择，确定截割功率为200kw，额定电压AC1140 /660 V，转速1500rpm表2-2电动机的基本参数[13]功率/kW 效率η/%功率因数/cosϕ堵转转矩堵转电流最小转矩最大转矩冷却水流量/31m h-⋅额定转矩额定电流额定转矩额定转矩200 92 0.85 2.0 6.5 1.2 2.6 1.33悬臂式掘进机截割机构方案设计3.1截割部的组成掘进机截割部主要由截割电动机、截割机构减速器、截割头、悬臂筒组成。
见图3-1.截割部是掘进机直接截割煤岩的装置，其结构型式、截割能力、运转情况直接影响掘进机的生产能力、掘进效率和机体的稳定性，是衡量掘进机性能的主要因素和指标。
因此，工作部的设计是掘进机设计的关键。
1 截割头2 伸缩部3 截割减速机4 截割电机图3-1 纵轴式截割部•3.2 截割部电机及传动系统的选择切割电机的选择应根据工作条件选取，由设计要求可知，所设计的掘进机可截割硬度为小于85Mpa的中硬岩，查表2-1可知应该选取功率为200KW的截割电动机。

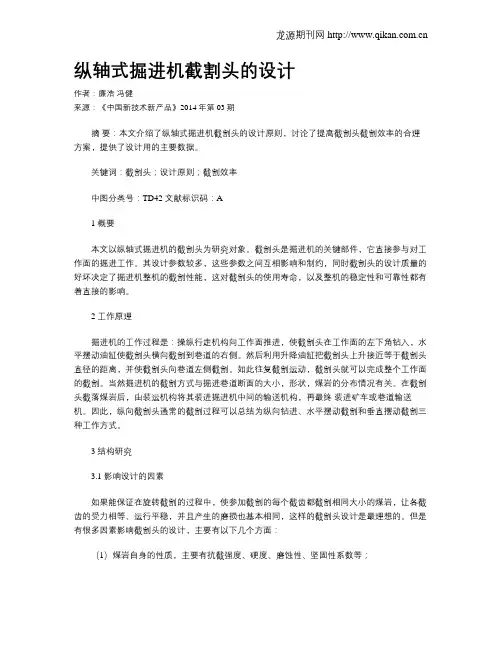

纵轴式掘进机截割头的设计
纵轴式掘进机截割头的设计作者：廉浩冯健来源：《中国新技术新产品》2014年第03期摘要：本文介绍了纵轴式掘进机截割头的设计原则，讨论了提高截割头截割效率的合理方案，提供了设计用的主要数据。
关键词：截割头；设计原则；截割效率中图分类号：TD42 文献标识码：A1 概要本文以纵轴式掘进机的截割头为研究对象。
截割头是掘进机的关键部件，它直接参与对工作面的掘进工作。
其设计参数较多，这些参数之间互相影响和制约，同时截割头的设计质量的好坏决定了掘进机整机的截割性能，这对截割头的使用寿命，以及整机的稳定性和可靠性都有着直接的影响。
2 工作原理掘进机的工作过程是：操纵行走机构向工作面推进，使截割头在工作面的左下角钻入，水平摆动油缸使截割头横向截割到巷道的右侧。
然后利用升降油缸把截割头上升接近等于截割头直径的距离，并使截割头向巷道左侧截割。
如此往复截割运动，截割头就可以完成整个工作面的截割。
当然掘进机的截割方式与掘进巷道断面的大小，形状，煤岩的分布情况有关。
在截割头截落煤岩后，由装运机构将其装进掘进机中间的输送机构，再最终装进矿车或巷道输送机。
因此，纵向截割头通常的截割过程可以总结为纵向钻进、水平摆动截割和垂直摆动截割三种工作方式。
3 结构研究3.1 影响设计的因素如果能保证在旋转截割的过程中，使参加截割的每个截齿都截割相同大小的煤岩，让各截齿的受力相等、运行平稳，并且产生的磨损也基本相同，这样的截割头设计是最理想的。
但是有很多因素影响截割头的设计，主要有以下几个方面：（1）煤岩自身的性质，主要有抗截强度、硬度、磨蚀性、坚固性系数等；（2）截割头的结构参数，主要有截割头的几何形状、外形尺寸、截齿排列、截齿数量以及截线间距等；（3）截割头的工艺性参数，主要有摆动速度、截割头转速、切削厚度、切削深度等。
在截割头的设计上，这些因素的影响并不是孤立的，它们之间相互关联和制约。
3.2 结构形式3.2.1 外形截割头的外形是指截割头的几何形状，它是由截齿的齿尖所形成的外部轮廓，通常称为截割头包络面。

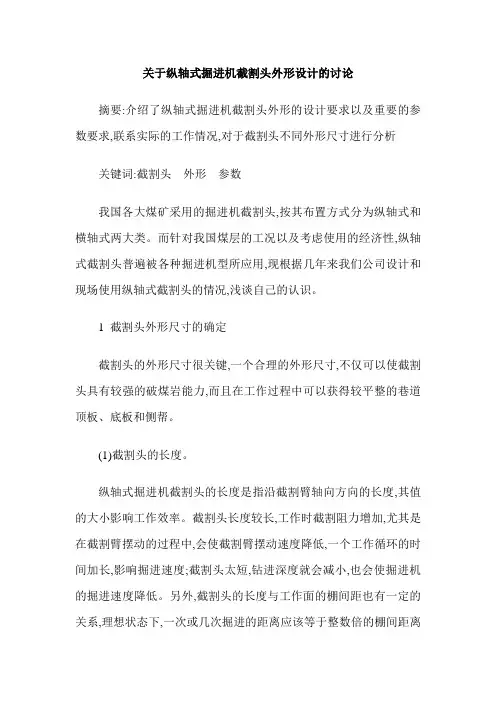

关于纵轴式掘进机截割头外形设计的讨论
关于纵轴式掘进机截割头外形设计的讨论摘要:介绍了纵轴式掘进机截割头外形的设计要求以及重要的参数要求,联系实际的工作情况,对于截割头不同外形尺寸进行分析关键词:截割头外形参数我国各大煤矿采用的掘进机截割头,按其布置方式分为纵轴式和横轴式两大类。
而针对我国煤层的工况以及考虑使用的经济性,纵轴式截割头普遍被各种掘进机型所应用,现根据几年来我们公司设计和现场使用纵轴式截割头的情况,浅谈自己的认识。
1 截割头外形尺寸的确定截割头的外形尺寸很关键,一个合理的外形尺寸,不仅可以使截割头具有较强的破煤岩能力,而且在工作过程中可以获得较平整的巷道顶板、底板和侧帮。
(1)截割头的长度。
纵轴式掘进机截割头的长度是指沿截割臂轴向方向的长度,其值的大小影响工作效率。
截割头长度较长,工作时截割阻力增加,尤其是在截割臂摆动的过程中,会使截割臂摆动速度降低,一个工作循环的时间加长,影响掘进速度;截割头太短,钻进深度就会减小,也会使掘进机的掘进速度降低。
另外,截割头的长度与工作面的棚间距也有一定的关系,理想状态下,一次或几次掘进的距离应该等于整数倍的棚间距离(我们假设一次掘进的距离就等于一个截割头的长度),但是这种计算方式是不能实现的,因为各个地域地质条件的不同决定了工作面架设的棚间距离不同,所以这种算法不能得出固定的尺寸。
通常,根据实际经验,纵轴掘进机截割头的长度可取500～900mm,大功率的掘进机可以取到1100mm左右。
(2)截割头的直径。
我们先通过截割电机的功率来初步确定截割头的转矩:式中:P—截割头切割功率(kw)N—截割头转速(r/min)则截割头平均切割力F:式中:R—截割头的平均直径从以上计算可以推断,在功率和转速已经固定的前提下,切割力的大小与截割头直径有直接的关系,假设截割头上有m个截齿,且载荷均布,则会有:可见,若截齿数量一定,直径越大,每个截齿的切割力就越小,那么是不是截割头直径越小越好呢？显然不是的,截割头直径越小,工作面的循环时间就越长,工作效率就越低。
掘进机截割头的优化设计
掘进机截割头的优化设计作者：李龙来源：《科技探索》2014年第02期摘要：通过改变截割头的形状、截齿排列，来改善截割头的性能。
关键词：掘进机截割头截齿排列1 概述：掘进机作为巷道掘进设备，在矿山开采中起着重要的作用，截割头是掘进机的重要组成部分，在截割过程中，消耗整机的大部分功率。
截割头结构复杂，装配参数较多，这些参数直接影响截割头性能。
掘进机截割头在使用过程中，发现截割头有偏磨现象，截齿磨损严重，截齿更换频繁，有时还必须补焊齿座，截割头螺旋叶片和尾部磨损快等问题。
严重影响掘进机的截割性能。
分析原因：影响截齿和齿座磨损的因素主要有材料的耐磨性能，截割头外形及外径、截齿的形状及排列，内喷雾系统，截割岩石的地质条件和使用操作等，尤其是截齿排列对截齿磨损和截割头效率有很大影响，介绍图解法分析截齿排列。
2 几何参数2.1 外形尺寸的确定根据EBZ-160掘进机截割范围及效果的原则，截割头的最大外径D=1120mm，总长度为L=900mm。
2.2 截齿数量的确定根据资料查找及截割头的最大长度来确定截齿数为36个。
2.3 截齿在截割头上的仰角a的确定该截割头上的仰角对整机的截割效率和截齿的磨损起决定性的作用。
为了达到最佳的截割力传递，截齿安装的范围一般取a=45一48°，在此取a=46°。
2.4 螺旋线头数的确定为了使该截割头既有较强的截割力，又能较顺利地排屑，将截齿排列呈螺旋线状，因单头螺旋升角过小，排屑困难而不能选取，故选择双头螺旋排列。
3 截齿的布置方法3.1 设计原则3.1.1沿截割头体的轴线采用等间距均匀布置。
该间距称之为截距t，一般推荐取值范围为：t=20～50mm。
它与煤岩性质有关，截割硬度低的煤层时取大值，截割硬岩时取小值，中硬煤岩层，一般取t=25mm。
该，保证截割平稳，保证每个单齿等均匀磨损。
3.1.2沿截割头体的周向采用等角度均匀布置。
该角度称之为周向角θ，其原因、布置方法和目的与上述相同，它与布置的总截齿数相关，一般推荐取值范围为：θ=10°左右。
掘进机截割头设计解析
掘进机截割头设计解析【摘要】在大型施工活动中，都需要借助掘进机才能够顺利推进工程进度，而截割头又是掘进机的重要组成零配件，它被用来打通和破碎坚固的地质岩层。
经过多年的施工经验，本文发现影响岩层切割效率的因素十分多样化，因此必须做好截割头的设计工作，以提高其在实际工作中的使用寿命和工作效率。
本文针对如何改进截割头的工作性能提出了几点建议和措施。
【关键词】掘进机；截割头；设计悬臂式掘进机是当前最先进的一种工程设备，它具备切割、装载、运输、搬运、调度和清除场地的多种复合功能。
因此，它的内部结构也十分复杂，主要由切割头、液压器、装载头、动力系统、传动系统、控制系统等重要功能配件构成。
作为掘进机的重要工作部件，切割功能主要依靠切割刀、液压臂、动力传动器、升压器、动力电源等共同配合来完成。
切割机在正常工作时，主要是利用切割头的前后运动和切割液压臂的纵向或横向摆动带动切割刀来完成切割。
截割部在正常运转时，切割头的运动主要是依靠驱动电源带动液压臂运动来实现，装在切割头上的刀片获得足够的力将坚硬的岩层破碎。
如果需要推进切割深度，可以通过机械的动力系统朝前驱动来实现。
切割机头被安装在能够自由转动的操作平台上，这样就可以利用操作平台连接的两个回转液压缸提供的动力来完成各种切割动作，通过这种动力设计，能够帮助切割机头实现多种工作角度变换，因此可以为操作人员提供多种切割方案。
掘进机的工作效率主要取决于截割头的设计，截割头要求各截齿负荷均匀，切割平稳，摆动小；截割比能消耗低，截齿消耗少；切割效率高，产生粉尘量小。
1设计简述截割头的主要参数包括：截割头的长度、直径、锥角、螺旋叶片的头数与升角、截线间距等，这些参数直接影响掘进机的截割性能。
1.1截割头的长度截割头的长度不仅与截割阻力的大小有关，还影响机器工作的循环时间和生产率。
因此，必须合理地选取截割头的长度。
由于工作面煤壁附近的煤岩有压张效应，在压出带范围内，煤岩的抗截强度明显减弱，截割能力和单位能耗降低。
纵轴式掘进机截割头的设计
工 业 技 术
Ｎｅ Ｗ Ｔ ｅ ｅ ｈ ｎ ｏ ｌ ｏ ￣ ｉ ｅ ｓ ａ ｎ ｄ Ｐ ｒ ｏ掘进 机截割头 的设 计
廉 浩 冯 健
（ 北 方重 工集 团有 限公 司。辽 宁 沈阳 １ １ ０ １ ４ １ ）
摘 要： 本 文介 绍 了纵轴 式掘 进机 截割 头 的设计 原 则 ， 讨论 了提 高截 割 头截割 效 率的合 理 方案 ， 提 供 了设 计 用的主要 数据 。 关键 词 ：截割 头 ；设 计原 则 ；截割 效率 中 图分 类号 ： Ｔ Ｄ ４ ２ 文 献标 识码 ：Ａ
１概 要
３ ． ２ ． １ 外 形
截割力 矩 为 ：
Ｍ Ｃ ＝９５ ５ ０×Ｎ
本 文 以纵 轴 式 掘 进 机 的 截 割 头 为研
究对 象。截割头是掘进机 的关键部件 ， 它 直 接参 与对 工 作 面 的掘 进 工 作 。 其设
计 参 数较 多 ，这 些 参 数 之 间 互 相影 响 和 制 约 ， 同时 截 割 头 的 设 计 质 量 的好 坏决 定 了 掘进 机 整 机 的截 割 性 能 ，这对 截割 头 的使 用 寿命 ，以 及 整 机 的 稳 定性 和 可 割头 自身主轴转动就形成 了截割头的空 靠 性都 有 着直 接 的影响 。 问曲面轮廓。 ２工作 原理 ３ ． ２ ． ２ 组 成 纵 轴 式 掘 进 机截 割 头 主 要 由截 割 头 掘 进 机 的工 作 过 程 是 ：操 纵 行 走机 构 向工 作 面推 进 ，使 截 割 头 在 ｌ Ｔ作 面 的 体 、截 齿 、截 齿 座 、螺 旋 叶 片 、喷 嘴 、 左 下 角钻 入 ，水 平 摆 动 油 缸使 截 割 头横 耐 磨 块 等 组 成 。在 截 割 头 体 上 焊 接 螺 旋 向截 割 到 巷 道 的右 侧 。 然 后 利 用 升 降油 叶 片 ，将 截 齿 座 按 照 设 计 要 求 焊 接 在 螺 缸 把 截 割 头 上 升 接 近 等 于 截 割 头 直 径 的 旋 叶 片 上 ，截齿 安 装 在 齿 座 里。 喷 嘴 的 距离 ，并使截割头 向巷道左侧截割。如 位 置 指 向截 齿 齿 尖方 向 ，这 有 利 于 在 截 此 往 复 截 割 运 动 ，截 割 头 就 可 以完 成 整 割 时 对 工 作 面 的 灭尘 。因 为 煤 岩 体具 有 个 工 作 面 的截 割 。 当 然 掘 进机 的截 割方 磨蚀性 ，所 以在截割头体上焊接耐磨块 式 与掘 进 巷 道 断面 的大 小 ，形 状 ，煤 岩 的分 布情况 有关 。 在截 割头 截落 煤岩 后 ， 由装 运 机 构 将 其 装 进 掘 进 机 中 间 的输 送 机 构 ，再最 终 装进 矿 车 或 巷道 输 送 机 。 因此 ，纵 向 截 割 头 通 常 的 截割 过程 可 以 总 结 为 纵 向钻 进 、水 平摆 动截 割 和垂 直 摆 动截 割三 种工 作方 式 。 ３ 结 构研 究 ３ ． １ 影 响设计 的 因素 如果能保证在旋转截割的过程中， 使 参 加 截 割 的 每 个 截 齿都 截割 相 同大 小 的煤岩 ， 让 各截 齿 的受力 相等 、 运 行平 稳 ， 来进 行保 护 。 ３ ． ２ ． ３尺寸 参数 掘进 机截 割头 的尺 寸参 数 主要 包 括 ： 截 割 头 长 度 、截 割 头 直 径 、螺旋 头数 和 升 角等 。 （ １ ） 截 割头 长度 纵 轴式 掘进 机 截 割 头 的 长 度 是 指从 截 割头 顶 端到 底端 在 轴线 方 向上 的距 离 。 截 割 头设 计 的过 长 ，截 齿 的 截 割 阻力 增 大， 导致 截 割机 构的摆 动速 度受 到影 响 ， 截 割 能 耗 也会 增 加 ，如 果 截 割 功率 不 相 适 应 会 影 响 掘 进 速度 。反 之 ，截 割头 长 并 且 产 生 的磨 损 也 基 本 相 同 ，这 样 的截 度 过 短 时 ，虽 然 可 以 充 分 利 用 自由 面 和 割 头 设 计 是 最 理 想 的 。但 是 有 很 多 因素 地 压 的 作 用 ，减 小 截 割 阻 力 ，但 是 截 割 截 割的工 作循 环次 数加 大 ， 影 响 截 割 头 的 设 计 ，主要 有 以下 几 个 方 时 间会加 长 。 面： 使得生产效率降低。所以在截割 头长度 （ １ ） 煤 岩 自身 的性 质 ，主要 有抗 截 的设 计 中 ，应 予 以综 合 考虑 。 （ ２ ）截割 头直 径 强度 、硬度 、磨蚀 性 、坚 固性 系数 等 ； 截 割头 的直 径 主 要 影 响 掘进 机 的截 （ ２） 截 割 头 的结构 参 数 ，主 要有 截 割力 和＿ Ｔ作循 环时 问 。 截割 头直 径过 大 ， 割 头的几 何形 状 、 外形 尺 寸 、 截齿 排列 、 截齿 数量 以及 截线 间距 等 ； 则 切向截割力降低 ，当截割力 降到低于 （ ３） 截 割 头 的工艺 性 参数 ，主要 有 煤 岩 的截 割 阻力 时 ，截 割头 就 无 法 正 常 摆 动 速 度 、截割 头转 速 、切 削 厚 度 、切 工 作 ；而 当 截 割 头 直 径 太 小 ，截 割 头 切 削深 度等 。 向截割力增大 ，但 是由于掘进机截割 的 在 截 割 头 的设 计 上 ，这 些 因素 的 影 循 环 时 间变 长 ，同 样影 响掘 进 机 的掘 进 响 并 不 是 孤立 的 ，它 们 之 间 相 互 关 联 和 速 度 。当截割 功率 和截 割头 转速 一定 时 ， 单 个 截 齿 的平 均 截 割 力 受 到截 割 头 直 径 制约 。
掘进机截割头受力分析与掘进实例分析
掘进机截割头受力分析与掘进实例分析掘进机是煤矿生产中常用的设备，它能够高效地进行矿井的掘进作业。
掘进机截割头是掘进机的关键部件之一，在掘进作业中承担着重要的截割和受力任务。
了解掘进机截割头的受力分析对于提高掘进机的工作效率和延长设备的使用寿命具有重要意义。
本文将对掘进机截割头的受力分析进行研究，并结合实际掘进实例进行分析，以期能够更好地理解掘进机截割头的受力特性和工作原理。
一、掘进机截割头受力分析1.截割头结构掘进机截割头通常由刀盘、截割齿、传动系统和支撑系统等部件组成。
刀盘是截割头的核心部件，它通过传动系统驱动进行旋转运动，同时截割齿则位于刀盘上，通过截割齿的旋转和进给运动完成煤岩的切削作业。
支撑系统则用于支撑和固定刀盘，保证其在工作过程中能够稳定运行。
2.受力分析在掘进作业中，掘进机截割头承受着复杂的受力情况。
其主要受到的力包括切向力、法向力和扭矩等。
切向力是指截割头在切削煤岩时所受到的力，它是导致截割齿磨损和切削能力下降的重要因素。
法向力则是指截割头在进给作业中承受的力，它会影响刀盘和截割齿的切削性能和稳定性。
扭矩则是刀盘在旋转过程中所受到的力，它会影响刀盘的旋转稳定性和切削效率。
3.受力特点掘进机截割头在工作过程中受力特点明显，具有以下几个特点：一是受力复杂，同时承受着切削和进给引起的多种受力；二是受力不平衡，受力部位和受力大小不一致，导致截割头在工作中容易出现磨损和损坏；三是受力频繁，掘进机截割头在工作过程中需要频繁进行切削和进给作业，所以其受力频繁变化，对截割头的耐久性和稳定性提出了较高要求。
二、掘进实例分析下面以某矿井的掘进实例为例，来具体分析掘进机截割头的受力特性和工作原理。
某矿井采用掘进机进行煤矿掘进作业，掘进机型号为XCMG EBZ260H，工作面倾角15°，煤岩硬度为3-4级。
在进行掘进作业时，掘进机截割头受力情况如下：切向力为1000N，法向力为500N，扭矩为200Nm。
掘进机截割头的可焊接工艺设计
石 。在 交 变 载 荷 作 用 下 要 求 焊 接 金 属及 热 影 响 区要 有 很 高 的 强 度 ， 冲击 韧 性 和 抗 疲 劳 寿 命 。 因 此 对 抗 焊 接 及 焊 接 热 影 响 区 淬 硬 和 焊 接 工 艺 缺 陷 （ 其 是 尤
裂纹 ） 别敏感 。 特 针 对 以 上 工 况 要 求 ， 用 碳 当量 法 对 焊 接 母 材 利
。
２７ Ｐ ０Ｍ ａ
Ｏｂ＝ ５ ０ ＭＰａ ＂ ０
齿座材料机械性能 ： 材料 ：５ ｒ ３ Ｃ Ｍｏ
＝
４ ０ ＭＰ ９ 接方 法 和 材 料 ２焊 根 据 焊 接 性 能 分 析 ， 合 截 割 滚 筒 的结 构 特 点 ， 结 决 定 采 用 较 小 的 焊 接 能 量 进 行 焊 接 。 由 于 截 割 滚 简 要 截 割 较 硬 的 底 板 岩 石 ， 此 齿 座 焊 缝 要 求 有 很 高 因 的强 度 和抗 冲 击 韧 性 ， 截 割 滚 筒 体 和 齿 座 在 焊 接 而 前 已 进 行 了相 应 的热 处 理 （ 座 淬 火 处理 ， 齿 硬度 达 到 ＨＲ ４ ～５ ， 简 体 铸 造 后 以 正 火 处 理 ） 在 选 择 焊 Ｃ５ ０滚 ， 接 材 料 时 不 必 考 虑 热 处 理 规 范 与 母 材 相 匹 配 的 问
摘
性。
要 ：分 析 了掘 进 机 截 割 头 的 可 焊 性 ， 并根 据 生 产 实践 阐 述 了截 割 滚 筒 和 齿 座 的 焊 接 工 艺
关 键 词 ：掘 进 机 ；截 割 滚 筒 ；焊 接 工 艺
中 图 号 ：Ｔ ４ １５ Ｄ ２ ． 文献 标 识 码 ：Ａ
EBZ-135掘进机截割头结构优化设计
Ａ ｃｒｉｇｔ ｔｅｌ ｄｎ ｏ ｄ ｉ ｓ ｈ ｕｔ ｇｌ ｅｓａｅｏ ｅｐ ｋ ａ ｐ ａ ｄ ｄｕｔ ｎ ｐｉ ｉ ｄａｄｔｕ ｅ ｃｏ ｎ ａ ｉ ｃｎ ｉｏ ，ｔｅ ｔｎ ｎ ｃ ｆｈ ｉ ｓ ｓ ｅ ｅｔ ｌ ａｊｓ ｄａｄｏｔ ｚ ｎ ｓｈ ｄ ｏｈ ｏ ｇ ｔｎ ｃ ｉ ｉ ｐ ｔ ｃ ｗ ｒ ｅｙ ｅ ｍ ｅ ｈ ｔ
ｃ ｔ ｎ ｅ ｄ ａ ｄ ｔｅ ｃ ａ ｎ ｏ ｋ Ｔ ｅ ｌａ ｓｏ ｈ ｕｔ ｇ ｈ ａ ｎ ａ ｈ ｐｃ ｅｅ ｏ ｔｉｅ ｒｍ ｈ ｉ ｌｔ ｎ ｕｔ ｇｈ ａ ｎ ｈ ｏ ｌａ ｄ ｒｃ ． ｈ ｏ ｄ ｆｔｅ ｃ ｔｎ ｅ ｄ ａ ｄ ｅｃ ｉｋ ｗ ｒ ｂａｎ ｄ ｆ ｉ ｉ ｏ ｔｅ ｓｍｕａｉ ． ｏ
截 齿 受力不均 的 问题 ，用 Ａ Ｓ Ｓ Ｌ Ｎ Ｙ ／ Ｓ—Ｄ Ｎ ０ ０软 件建 立 了截 割 头和 煤 岩 的数 值模 拟 模 型 。通 Ｙ Ａ１． 过仿 真得 到 了截 割 头和各截 齿 的 受力 。再根 据 受 力情 况 ，反 复 调整优 化 了截 齿截 线间距 ，使得 截 割 头和各截 齿所 受 力的差 异 系数 趋 于平衡 。 同 时，差异 系数 的减 小 ，使掘 进机 的振 动得到 了有 效 控 制 ，截割 性能 明显提 高。
ｐ ｏ ｌｍｓ ｏ ｅ ｈ ｇ ｉ ｒ ｔ ｎ ｏ ｈ ｕ ｔ ｇ ｈ ａ ｎ ｈ ｎ ｖ ｎ ｌａ ｎ ｔｅ ｃ ｔ ｎ ｉｋ ｘｓｅ ｎ ｔ ｅ Ｅ ｒ ｂｅ ｆｔ ｉ ｈ ｖ ｂ ａｉ ｎ ｔ ｅ ｃ ｔ ｎ ｅ ｄ ａ ｄ ｔ ｅ ｕ ｅ ｅ ｏ ｄ ｏ ｈ ｕ ｔ ｇ ｐ ｃ ｓ ｅ ｉ ｄ ｉ ｈ ＢＺ 一 １ ５ ｈ ｏ ｉ ｉ ｔ ３ ｍａ ｈ ａ ｅ ． Ｔ ｅ ＡＮＳ ／ Ｓ — Ｄ ｄ ｅｄ ｒ ｈ ＹＳ Ｌ ＹＮＡ１ ． ０ ｓ ｆ ａ ｅ ａ ｐ ｌ ｄ ｔ ｓａ ｌ ｈ ｔ ｅ ｎ ｍｅ ｉａ ｓ ｌｔ ｎ ｍｏ ｅ ｓ ｏ ｈ ０ ｏｔ ｒ ｗ ｓ ａ ｐ ｉ ｏ ｅ ｔ ｂｉ ｈ ｕ ｒ ｌ ｉ ａ ｉ ｄ ｌ ｆ ｔｅ ｗ ｅ ｓ ｃ ｍｕ ｏ
关于纵轴式掘进机截割头主要参数的研究
关于纵轴式掘进机截割头主要参数的研究摘要本文通过对纵轴式掘进机截割头主要参数的研究确定，能够提升纵轴式掘进机的截割效率，为掘进机截割头设计奠定一定的基础。
关键词掘进机截割头纵轴掘进机截割头是截割头整体组成中非常重要的一个组成部分，截割头设计的合理与否直接影响掘进机的整机性能，因此由此有必要对掘进机截割头主要参数进行深入的研究。
目前主要的截割头结构形式为球头圆锥圆柱形，这种截割头的球头圆锥部分利于掘进机的切割钻进，圆柱形部分有利于截割头卧底时浮煤的装运。
主要参数包括截割头长度、直径、锥角以及叶片的高度。
1.截割头长度截割头长度是指截割头沿其回转轴方向的长度，截割头的长度按最大外形，即截齿齿尖包络面计算，其值的大小主要影响掘进作业循环时间。
截割头长度的选择主要需要考虑工作面的煤岩硬度和节理发育，当煤岩硬度较低且节理发育较好时，可以适当加长截割头长度，以提高掘进效率；反之，则要缩短其长度。
此外，纵轴式截割头长度应略大于截深，以降低煤岩对切割臂的磨损。
2.截割头直径截割头平均直径一般简称为截割头直径，是决定掘进机生产率的首要因素。
掘进机的理论生产率可按如下公式计算：式中QT——掘进机的理论生产率，m ⁄h；λ0——煤岩的松散比；D——截割头直径，m；L——截割头长度，m；vb——摆动切割速度，m⁄min。
由上式可知，当其他条件确定时，掘进机的生产率与截割头直径成正比。
针对一特定工作面，采用大直径截割头，可减少切割循环次数，缩短切割时间，提高生产率。
式中T—截割头转矩，N∙m；P—切割功率，kW；n—切割转速，r⁄min；F—切割力（平均直径处的）。
如上式所示，切割力与切割功率成正比，与截割头直径、切割转速成反比。
所以与截割头长度参数类似的，当选用的截割头直径过大时，会降低每个截齿的切割能力，必要时，可以通过减小截割头直径来提升切割力。
纵轴式掘进机截割头参数化设计研究
纵轴式掘进机截割头参数化设计研究作者：高春芳来源：《科技创新导报》 2014年第19期高春芳(石家庄煤矿机械有限责任公司河北石家庄 050031)摘要：该文通过对纵轴式掘进机截割头参数化设计研究，提高纵轴式掘进机的截割头设计效率，完善掘进机截割头工作性能。
关键词：掘进机截割头截齿参数参数化中图分类号：TD421.5 文献标识码：A 文章编号：1674-098X(2014)07(a)-0032-01掘进机截割头的设计重点是截齿参数，截齿参数决定截割头上每个截齿的空间姿态，截齿的空间姿态设计的合理与否直接影响掘进机截割头的性能，一般掘进机截割头上需要数十个截齿，每个截齿都需要轴向距离、切割半径、圆周角、倒角及转角五个参数，因此，截割头截齿参数设计是一项复杂繁琐的工作，通过截齿参数参数化设计可以降低设计人员工作强度，提高工作效率。
1 参数化设计研究掘进机截割头截齿参数参数化设计分三个步骤，首先，根据截齿切割原理及不同截割头外形确定每个截齿的空间姿态，即计算出截齿轴向距离、切割半径、圆周角、倒角及转角五个参数，然后根据这些参数通过自编程序软件利用三维实体软件进行自动虚拟装配，为截割头实体仿真提供建模模型，最后通过自编程序软件生成二维平面图纸，供车间加工生产使用。
纵轴式掘进机截割头截齿数据参数化设计。
根据截割头外形尺寸和截齿外形尺寸，通过编程，设计截割头截齿参数计算程序（程序界面见图1），该程序能够根据输入的相关外形尺寸自动计算截齿的空间参数，同时计算截齿齿尖包络线，并且自动计算内喷雾水孔位置坐标。
生成的相关参数自动保存，供截齿自动化虚拟装配使用。
纵轴式掘进机截割头截齿自动化虚拟装配。
由于截齿虚拟装配过程复杂，所以开发了截齿安装程序（程序界面见图2），截齿虚拟装配为了进一步检验截齿参数的合理性，同时为截割头实体仿真提供建模模型，通过虚拟装配，设计人员可以直观了解每个截齿的空间姿态，自动化虚拟装配完全省去设计人员手工定位截齿的过程，降低工作强度。
掘进机截割部设计
掘进机截割部设计 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】各部件的结构型式的确定2.1.2.1 切割机构(3)行星减速器主要由箱体、减速齿轮、二级行星轮架、输入、输出轴构成。
太阳轮与行星轮相啮合，此行星轮通过两个轴承装在星轮轴上，两端装有孔用弹性挡圈，星轮装在第一级行星架相应的轴孔内，内轮与箱体组成一体并与行星轮啮合带动第一级行星架，实现第一级减速[7]。
第二级的太阳轮与第一级行星架为渐开县花键联结，太阳轮与第二行星轮啮合，此行星轮装在第二级的轮轴，此轮轴装在第二级行星架相应轴孔内。
这里内轮与减速器壳体组成一体与行星轮啮合，此星轮不仅自转还绕太阳轮公转，从而实现第二级减速器。
图2-1 EBZ200E掘进机的截割部行星减速器结构EBZ200E roadheader in Jiamusi Coal Mine Machinery Co. Ltd.截割机构技术参数的初步确定电动机的选择根据行业标准MT477-1996YBU系列掘进机用隔爆型三相异步电动机选择，确定截割功率为200kw，额定电压AC1140 /660 V，转速1500rpm表 2-2电动机的基本参数[13]功率/kW 效率η/% 功率因数/cosϕ堵转转矩堵转电流最小转矩最大转矩冷却水流量/31m h-⋅额定转矩额定电流额定转矩额定转矩200 923悬臂式掘进机截割机构方案设计截割部的组成掘进机截割部主要由截割电动机、截割机构减速器、截割头、悬臂筒组成。
见图3-1.截割部是掘进机直接截割煤岩的装置，其结构型式、截割能力、运转情况直接影响掘进机的生产能力、掘进效率和机体的稳定性，是衡量掘进机性能的主要因素和指标。
因此，工作部的设计是掘进机设计的关键。
1 截割头2 伸缩部3 截割减速机4 截割电机图3-1 纵轴式截割部截割部电机及传动系统的选择切割电机的选择应根据工作条件选取，由设计要求可知，所设计的掘进机可截割硬度为小于85Mpa的中硬岩，查表2-1可知应该选取功率为200KW的截割电动机。
掘进机截割头设计
掘进机截割头设计煤矿掘进是煤炭生产和建设的基础工程。
近年来，我国煤矿掘进机械化得到了迅速的发展，装备水平也有很大的提高，在自主创新能力上也有长足的进步。
煤炭工业是我国国民经济的主要支柱产业。
在未来50年内，煤炭仍是主要的能源和战略物质，具有不可替代性，是国民经济和社会发展的保证。
随着国民经济的快速发展，以及国加入WTO后，煤炭工业现代化的步伐也在加快。
目前，国内掘进机发展水平相对落后，巷道掘进成为煤矿发展的一个瓶颈，制约着煤炭工业的发展。
各国早期研制的悬臂式掘进机都是以煤炭为作业对象，机重在13-17吨之间、切割功率在30KW左右的轻型机，代表机型是前苏联的ЛК-3型掘进机。
中期产品主要是用于切割煤系地层中的各种煤岩的中型掘进机，机重在25吨左右、切割功率50-100KW，可切岩石硬度系数f6，如英国的MKA-2400型、奥地利的AM-50型、日本的S100型等。
近期产品主要是以煤系地层中的中硬度岩石为作业对象的重型机，一般机重40-80吨、切割功率150-200KW、可切岩石硬度系数f8，如英国的LH-1300型、奥地利的AM-75型、日本的S200M型掘进机等。
我国的掘进机技术开发工作始于1965年，最初是仿前苏联的ЛК-3型掘进机，1979年后，先后从日本、奥地利、英国、美国、西德、原苏联、匈牙利引进了多种型号的掘进机，通过引进日本MRH-5100-41型、奥地利AM-50等型掘进机的制造技术和先进加工设备，并进行技术转化，到1989年底，我国已自行研制成功了AM50、ELM-55、EMIA-30、EL-90、5100等6种8个型号的掘进机，使我国中小型掘进机不再依赖进口。
此后，我国又开始了重型掘进机技术开发和研制工作。
1999年，煤科总院太原分院开发出了EBJ-160型掘进机，2001年，佳木斯煤机厂又完成了从日本引进S200M型掘进机的消化吸收、国产化任务。
经过几代人的不懈努力，截止到目前为止，我国掘进机的开发研究在轻型及中重型上己其本达到国际先进水平，但在重型掘进机的研究上，与一些发达国家的产品还存在着一定的差距。
掘进机截割头受力分析与掘进实例分析
掘进机截割头受力分析与掘进实例分析掘进机是矿山开采中常用的一种机械设备，主要用于在岩石中开凿通道或隧道。
在掘进机的工作过程中，头部受到较大的受力作用，这对于掘进机的设计和使用都有着重要的影响。
本文将对掘进机截割头的受力分析以及相应的掘进实例进行分析。
我们来看掘进机截割头的受力情况。
掘进机截割头主要由刀盘、刀具和截割机构组成，它们共同协作完成岩石的截割工作。
在截割过程中，刀具通过向前推进和旋转切割岩石。
掘进机截割头的受力主要包括以下几个方面：1. 推进力：掘进机通过推进装置向前移动，推进力作用于截割头上，使其往前运动。
推进力的大小取决于掘进机的性能和工作条件。
2. 切削力：在刀具与岩石接触的瞬间，切削力作用于刀具上，使其切割岩石。
切削力的大小取决于岩石的硬度和切削角度，以及刀具的材质和尺寸。
3. 前进阻力：掘进机在截割过程中需要克服岩石的抗压强度和摩擦阻力，这些阻力作用于截割头上，使其前进速度减慢。
在实际的掘进作业中，掘进机截割头的受力分析对于掘进机的设计和使用都具有重要的指导意义。
根据不同的受力情况，可以选择合适的掘进机型号和工作参数，以提高掘进效率和安全性。
下面我们来看一个掘进实例分析。
假设在一个岩石中进行掘进作业，使用的是一台具有推进力控制功能的掘进机。
在掘进的过程中，掘进机截割头的推进力、切削力和前进阻力如下图所示：[插入掘进机截割头受力分析示意图]根据受力分析结果，我们可以得出以下结论：1. 在掘进机截割头的受力中，推进力是主要的驱动力，它使得截割头向前推进，并与岩石接触。
EBZ40型矿用掘进机截割头设计及其受力分析
1 截割头镐齿的空间排列设计与载荷分析1.1 截割头镐齿相关设计要求对于EBZ40型掘进机而言，截割头是其中非常重要的工作部件，其结构性能的优劣对掘进机的工作效率有重要影响。
在设计截割头时需要考虑的因素较多，比如煤矿采掘工艺、煤矿特征等。
好的截割头结构设计需要确保所有的截齿受力均衡。
具体而言，设计截割头时的要求包括下述几点：（1）所有的镐齿都能够均衡受力，具有较小的振动；（2）截齿磨损小，截割比能耗相对较低；（3）具有较高的工作效率，避免产生过量粉尘。
除上述要求外还需满足国家标准中明确规定的要求。
1.2 镐齿空间排列设计（1）空间位置。
对于纵向截割头而言，镐齿与齿座连接在一起，而齿座又通过焊接的方式与截割体进行固定安装。
所以，镐齿的空间排列会受到截割体和齿座的影响，其空间位置可以通过齿尖坐标以及镐齿的中心对称线表示。
其中，齿尖的三个坐标值分别为镐齿轴向距离、回转半径、齿尖与竖直方向之间的夹角。
而镐齿中心线可以通过安装角、切削角和旋转角对其进行描述。
对于EBZ40型掘进机而言，切削角取为45°。
旋转角度会受到安装区域的影响，即不同区域的旋转角会存在一定的差异，其大小控制在8°~35°范围内。
安装角对切割效率有显著影响，对于切割区的安装角度为0°，其他区域的安装角度在30°~70°范围内。
（2）截割头外形以及镐齿的分布。
将截割头形状设计成为球锥形，镐齿通常都是以螺旋线的方式分布在截割体上，目的在于方便截割煤层并将煤矿及时排出。
由于截割头为球锥形，所以镐齿的空间分布为圆锥螺旋线。
设计有30个镐齿，经过计算得到截线间距大小在60~100 mm范围内。
1.3 镐齿载荷分析掘进机在工作过程中，不是所有的镐齿都同时在工作，而是部分镐齿在截割煤层的时候另一部分镐齿处于空闲状态。
所有镐齿都是处在“截割—空闲”的交替状态，因此其受力状态也是脉冲式的。
镐齿在截割煤层时必然会受到煤层对其产生的反切屑力作用。
