非晶合金变压器的选用
非晶变压器最佳频率
非晶变压器最佳频率什么是非晶变压器？非晶变压器是一种新型的变压器，它采用非晶合金作为磁芯材料，具有高效、小体积、轻质化等优点。
与传统的铁芯变压器相比，非晶变压器具有更高的能量转换效率和更小的损耗。
为什么需要选择最佳频率？在使用非晶变压器时，为了保证其性能和寿命，需要选择合适的工作频率。
如果频率过高或过低，都会对其性能产生不利影响。
因此，寻找最佳频率是非常重要的。
如何确定最佳频率？1. 频率对功率密度的影响在选择最佳频率时，需要考虑功率密度。
功率密度是指单位体积内所含有的电能量。
当工作频率较高时，功率密度也会随之增加。
因此，在选择最佳频率时需要找到一个平衡点，在保证功率密度不过大的情况下尽可能提高转换效率。
2. 频率对电感值和损耗的影响除了功率密度外，还需要考虑电感值和损耗。
当工作频率较高时，电感值会减小，同时损耗也会增加。
因此，在选择最佳频率时需要找到一个平衡点，在保证电感值不过小的情况下尽可能降低损耗。
3. 频率对磁芯的影响非晶变压器的磁芯材料是非晶合金，其磁性能随着频率的变化而发生变化。
当工作频率较高时，磁芯中的涡流损耗和磁滞损耗会增加，从而影响整个系统的效率。
因此，在选择最佳频率时需要考虑磁芯材料的特性，并找到一个平衡点，在保证效率不过低的情况下尽可能降低涡流损耗和磁滞损耗。
结论在选择非晶变压器的最佳工作频率时，需要考虑功率密度、电感值、损耗和磁芯特性等多个因素，并找到一个平衡点来保证转换效率和寿命。
通过科学合理地选择最佳频率，可以充分发挥非晶变压器的优势，并提高整个系统的效率。

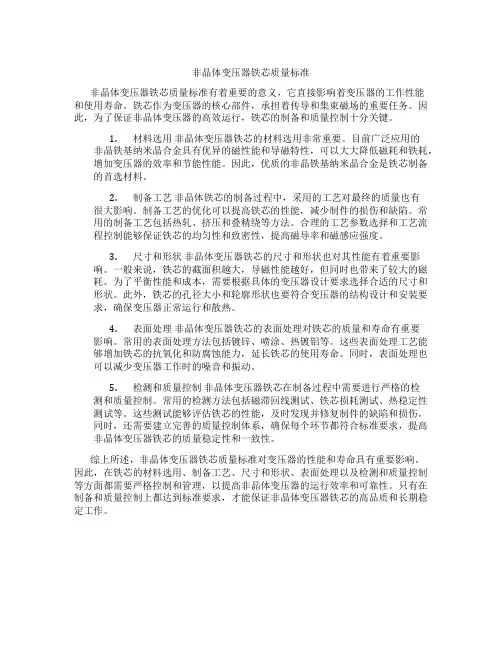

非晶体变压器铁芯质量标准
非晶体变压器铁芯质量标准非晶体变压器铁芯质量标准有着重要的意义，它直接影响着变压器的工作性能和使用寿命。
铁芯作为变压器的核心部件，承担着传导和集束磁场的重要任务。
因此，为了保证非晶体变压器的高效运行，铁芯的制备和质量控制十分关键。
1.材料选用非晶体变压器铁芯的材料选用非常重要。
目前广泛应用的非晶铁基纳米晶合金具有优异的磁性能和导磁特性，可以大大降低磁耗和铁耗，增加变压器的效率和节能性能。
因此，优质的非晶铁基纳米晶合金是铁芯制备的首选材料。
2.制备工艺非晶体铁芯的制备过程中，采用的工艺对最终的质量也有很大影响。
制备工艺的优化可以提高铁芯的性能，减少制件的损伤和缺陷。
常用的制备工艺包括热轧、挤压和叠精绕等方法。
合理的工艺参数选择和工艺流程控制能够保证铁芯的均匀性和致密性，提高磁导率和磁感应强度。
3.尺寸和形状非晶体变压器铁芯的尺寸和形状也对其性能有着重要影响。
一般来说，铁芯的截面积越大，导磁性能越好，但同时也带来了较大的磁耗。
为了平衡性能和成本，需要根据具体的变压器设计要求选择合适的尺寸和形状。
此外，铁芯的孔径大小和轮廓形状也要符合变压器的结构设计和安装要求，确保变压器正常运行和散热。
4.表面处理非晶体变压器铁芯的表面处理对铁芯的质量和寿命有重要影响。
常用的表面处理方法包括镀锌、喷涂、热镀铝等。
这些表面处理工艺能够增加铁芯的抗氧化和防腐蚀能力，延长铁芯的使用寿命。
同时，表面处理也可以减少变压器工作时的噪音和振动。
5.检测和质量控制非晶体变压器铁芯在制备过程中需要进行严格的检测和质量控制。
常用的检测方法包括磁滞回线测试、铁芯损耗测试、热稳定性测试等。
这些测试能够评估铁芯的性能，及时发现并修复制件的缺陷和损伤。
同时，还需要建立完善的质量控制体系，确保每个环节都符合标准要求，提高非晶体变压器铁芯的质量稳定性和一致性。
综上所述，非晶体变压器铁芯质量标准对变压器的性能和寿命具有重要影响。
因此，在铁芯的材料选用、制备工艺、尺寸和形状、表面处理以及检测和质量控制等方面都需要严格控制和管理，以提高非晶体变压器的运行效率和可靠性。
非晶变压器最佳频率
非晶变压器最佳频率引言非晶变压器是一种新型的电力设备，其核心部件由非晶合金材料制成。
在非晶变压器的设计和应用过程中，选择合适的工作频率非常重要。
本文将讨论非晶变压器的特点，以及寻找非晶变压器最佳频率的方法和影响因素。
非晶变压器的特点•非晶合金材料具有低磁滞、低损耗和高导磁性能的特点，使得非晶变压器具有良好的能量转换效率和较小的体积。
•与传统的晶体变压器相比，非晶变压器具有更高的工作频率范围。
寻找非晶变压器最佳频率的方法1.研究非晶合金材料的特性：了解材料的导磁性能、损耗特性以及频率响应的范围。
2.评估电力系统的需求：考虑电力系统的负载特点、功率需求和稳定性要求，确定合适的工作频率范围。
3.进行实验研究：在实验室中进行非晶变压器的频率特性测试，通过测量不同频率下的损耗、效率和磁滞特性来评估最佳频率范围。
4.进行模拟分析：利用计算机仿真软件对非晶变压器进行模拟，评估不同频率下的性能指标，并找到最佳频率范围。
5.综合考虑：结合实验研究和模拟分析的结果，综合考虑材料特性、电力系统需求和设备成本等因素，确定最佳的工作频率范围。
影响非晶变压器最佳频率的因素1.非晶合金材料的特性：导磁性能、饱和磁感应强度以及频率响应的范围等特性将直接影响工作频率的选择。
2.电力系统的需求：负载特点（如阻性、感性或容性负载）、功率需求和稳定性要求将影响最佳频率范围的选择。
3.变压器设计的约束：变压器的体积、重量和生产成本等因素也将影响最佳频率的选择。
4.环境因素：温度、湿度和工作海拔等环境因素也可能对最佳频率产生影响。
结论非晶变压器的最佳工作频率是一个综合考虑材料特性、电力系统需求和设备约束等因素的问题。
在确定最佳频率时，需要进行实验研究和模拟分析，并综合考虑各种影响因素。
通过合理选择最佳频率，可以提高非晶变压器的能量效率和稳定性，进一步促进电力系统的可靠运行。
参考文献[1] Cheng, W., Yuan, X., Gu, L., & Song, F. (2019). Comparison between amorphous alloy and nanocrystalline alloy in applications of high-frequency transformers. Materials Science and Engineering: B, 246, 195-201. [2] Jia, W., Li, G., Chen, X., Zhang, J., Zhao, B., & Zhang, X. (2017). Optimal design and evaluation of an amorphous transformer integrated with an offshore wind power plant. Energies, 10(8), 1235. [3] Shao, X., Li, L., & Xue, C. (2019). Optimal Design of High Frequency Power Transformer for EV Charging Systems and Analysis of Core Losses with Amorphous and Nano-Crystalline Magnetic Materials. Energies, 12(15), 3059.。
非晶合金干式变压器的特点及性能分析
! ! 非晶合金变压器是用新型导磁材料— — —非晶合金 来制作铁心的新型节能变压器。它比用硅钢片作为铁 心的变压器空载损耗下降 ’() 以上， 空载电流下降约 *() ， 是目前节能效果较理想的配电变压器， 特别适 用于农村电网和发展中地区等负载率较低的地方。 自 &( 世纪 *( 年代第 % 台非晶合金变压器在美国 问世以来， 非晶合金材料和非晶合金配电变压器发展 非常迅速， 到目前为止， 全世界约有 &(( 万台非晶合 金变压器在运行。
!" #$ 矩形绕组
根据非晶合金变压器的特殊要求， 必须采取矩形 绕组。矩形绕组与常规圆形绕组从设计、 工艺制造上 都有较大区别。由于导线对矩形模具的帖服性较圆 形绕组差， 要控制好矩形绕组的径向尺寸。设计上应 当采选取合适的绕制裕度， 工艺上采用夹具整型， 矩 形绕组的径向尺寸得到很好的控制。
!" %$ 联接组选择
#$ 经济效益和社会效益
我国是世界上能源消费增长最快的国家， 同时也 是能源紧缺国家， 节能是我国建设节约型社会的一项 必不可少的国策。为满足社会可持续发展和保护生 态环境的需要， 国家发展和改革委员会已将非晶合金 变压器列为重点推广节电产品。当前对非晶合金变 压器经济性 分 析 有 很 多 方 法， 分析的角度也不尽相 同。根据电力行业标准 -6 & 7 8$# —,44# 《 配电变压器 能效技术经济评价导则》 提供的配电变压器能效的技 术经济 分 析 计 算 方 法 中 提 出 的 总 拥 有 费 用 法 !"# （ 79:;< =>/?/( @9A: ） 的概念， 能够全面、 充分表达所购 变压器的综合费用， 它综合了变压器的初始费用和等 价现值的损耗费用。 !"# BC@ D #$ E （ % F &4 E ’ F & G ） 式中， !"# BC@ 为配电变压器的综合能效费用， 元； #$ 为 配电变压器设备初始费用， 元； &4 为变压器额定空载
非晶合金变压器
• 降低非晶合金材料的成本
• 提高非晶合金变压器的性能
非晶合金变压器的技术创新
制造工艺创新
• 采用新型制备方法提高铁芯质量
• 优化绕组绕制工艺，提高生产效率
智能化技术
• 结合物联网和大数据技术，实现非晶合金变压器的智能监控
• 提高非晶合金变压器的运行效率和安全性
非晶合金变压器的市场前景
市场需求
• 随着能源危机和环保意识的提高，非晶合金变压器的市场需求不断增加
• 用于配电变压器，降低空载和负载损耗
• 提高输电效率，降低能源损耗
• 提高配电效率，降低线路损失
非晶合金变压器在石油化工行业的应用
炼油厂
化工厂
• 用于变压器和电抗器，提高能效
• 用于变压器和电抗器，保证设备安全运行
• 适应高温、高压、腐蚀性环境
• 适应各种恶劣环境，提高设备寿命
非晶合金变压器在轨道交通领域的应用
• 绕组：铜或铝导线绕制而成
• 绝缘：绝缘材料包裹在铁芯和绕组之间
• 冷却系统：用于冷却变压器
非晶合金变压器的工作原理
基本原理
工作过程
• 利用电磁感应原理传递能量
• 当交流电流通过绕组时，产生磁场
• 通过变换电压等级实现电能的传输
• 磁场通过铁芯，产生磁感应
• 磁感应在绕组中产生电动势
• 通过输出绕组输出电能
• 非晶合金变压器在电力、石油化工、轨道交通等领域的应用前景广阔
市场竞争
• 非晶合金变压器市场竞争激烈，企业需要不断提高产品性能和降低成本
• 企业需要加强技术创新和市场拓展，提高市场占有率
谢谢观看
THANK YOU FOR WATCHING
Docs
非晶合金铁芯配电变压器性能简介
非晶合金铁芯配电变压器性能简介第一篇：非晶合金铁芯配电变压器性能简介非晶合金铁芯配电变压器性能简介2005年国务院发出了《关于做好建设节约型社会近期工作的通知》，2006年《中华人民共和国国民经济和社会发展第十一个五年规划纲要》中提出：“全面落实科学发展观，加快经济增长方式转变，建设资源节约型、环境又好型社会，实现可持续发展。
”并要求：“强化能源节约和高效利用的政策导向，加大节能力度。
通过优化产业结构特别是降低高耗能产业比重，实现结构节能；通过开发推广节能技术，实现技术节能。
”《国家电网公司农网“十一五”科技发展规划纲要》明确要求：继续加强农网建设，调整网络布局，优化网络结构，提高电网供电能力、提高农网整体装备技术水平、提高供电质量和供电可靠性；加强“四新”技术和产品的研究开发与推广应用。
一次设备建设中，大力推广节能型、环保型配电变压器，提高农网节能降损水平。
积极推广应用节能、降损、环保技术，淘汰高耗能变压器。
中压线损率降到9%以下，低压线损率降到11%及以下，10kV母线功率因数达到0.95以上的目标。
我国自1998年开始打规模城乡电网建设与改造以来大力推广应用S9型节能配变，停止生产S7型配变并淘汰电网中的“64”、“73”系列高耗能配变，对降低电网线损起到了积极的作用。
据统计目前线损率已下降到7.71%。
但仍高出国际先进国家1—2个百分点。
降低配变的损耗，提高供配电系统的效率，仍是目前世界各国关注的问题。
在整个供电系统中，配电变压器所占比重最大，改进其性能，降低损耗指标，对电力系统节能、提高系统可靠性具有重要的意义。
非晶合金铁芯变压器采用新材料、新技术、新结构、新工艺，作为一种新型节能配电设备，特别是其具有的低空载损耗特性，备受电力系统及用户的关注。
我公司生产的非晶合金变压器具有以下特点：我公司主要生产SBH15-M型系列非晶合金铁芯配电变压器。
1.材料特点电力变压器传统的铁芯制造技术是以硅钢片为基本材料，在降低变压器自身损耗上，无论任何国家及制造厂商，均是以选用优质硅钢片为先决条件来降低变压器自身损耗，来提高电能的转换能力。
非晶合金变压器规格大全及保养
非晶合金变压器规格及技术参数一、非晶合金变压器规格1、KBSGZY-H-系列非晶合金矿用隔爆变压器KBSGZY-H-系列介绍树脂浇注非晶合金干式变压器是一种用非晶合金铁芯为导磁材料和薄层环氧树脂浇注来包封高，低压绕组的干式变压器。
低压绕组采用铜箔绕制，高压线采用H及高强度漆包线和玻璃纤维加强的环氧树脂包封结构。
具有优良的耐潮和抗裂性能。
铁芯的非晶合金带卷制而成。
型号含义执行标准GB8286 -2005 《矿用隔爆型移动变电站》正常使用条件（1）海拔不超过1000米；（2）环境温度：最高气温+40℃；最高日平均气温+30℃ 最高年平均气温+20℃；最低气温-5℃ （3）空气相对湿度不超过95%（+25℃时）；（4）在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；（5）无强烈颠簸，震动和与垂直面的倾斜度不超过15°的环境；（6）无足以腐蚀金属和破坏绝缘的气体及蒸气；（7）无滴水的地方；（8）电源电压的波形近似于正弦波；（9）三相电源电压近似对称。
性能特点1.超低空载损耗比KBSG(ZY)型空载损耗减少约70～80%；2.超低空载损耗及负载损耗特性，省能源，用电效率高，大量使用非晶合金变压器可大幅提高用电效率，减少不必要能源损耗及电厂设立。
3.环保,非晶合金材料制造时使用较低能源以及其超低损失特性，大幅节省电力消耗可减少电厂发电量，相对的减少SO2,CO2废气的排放，（本资料由山西鑫宇联（国内变压器生产龙头企业）提供，转载注明出处）降低对环境污染及温室效应4.运行温度低，绝缘劣化小，变压器使用寿命长。
非晶合金变压器损耗极低，产生热量少，温度上升慢，故整个变压器运行温度低，绝缘劣化缓慢，可靠性高，变压器寿命长。
5.投资回收效益快使用非晶合金变压器，初期投资虽然较高但因其高效率，省能源特性，在负载率80%的情况下其额外的投资将在数年内回收，并在其因为使用者节省可观的电费支出。
主要技术参数6000V技术参数表10000V技术参数表2、SC(B)H15树脂浇注干式非晶合金变压器非晶合金干式变压器是在SH15非晶合金油浸式变压器基础之上开发的新型节能产品。
非晶合金变压器设计
非晶合金变压器设计非晶合金变压器设计1 非晶合金变压器综述1.1非晶合金材料在日常生活中人们接触的材料一般有两种：一种是晶态材料，另一种是非晶态材料。
所谓晶态材料，是指材料内部的原子排列遵循一定的规律。
反之，内部原子排列处于无规则状态，则为非晶态材料, 一般的金属，其内部原子排列有序，都属于晶态材料。
科学家发现，金属在熔化后，内部原子处于活跃状态。
一但金属开始冷却，原子就会随着温度的下降，而慢慢地按照一定的晶态规律有序地排列起来，形成晶体。
如果冷却过程很快，原子还来不及重新排列就被凝固住了，由此就产生了非晶态合金,制备非晶态合金采用的正是一种快速凝固的工艺。
将处于熔融状态的高温钢水喷射到高速旋转的冷却辊上。
钢水以每秒百万度的速度迅速冷却，仅用千分之一秒的时间就将1300℃的钢水降到200℃以下，形成非晶带材。
非晶态合金与晶态合金相比，在物理性能、化学性能和机械性能方面都发生了显著的变化。
以铁元素为主的非晶态合金为例，它具有高饱和磁感应强度和低损耗的特点。
由于这样的特性,非晶态合金材料在电力、能源、电子、航天、机械、微电子等众多领域中具备了广阔的应用空间。
例如，用于航空航天领域，可以减轻电源、设备重量，增加有效载荷。
用于民用电力、电子设备，可大大缩小电源体积，提高效率，增强抗干扰能力。
微型铁芯可大量应用于综合业务数字网ISDN中的变压器。
非晶合金神奇的功效，具有广阔的市场前景。
1.2非晶合金的主要特点（1）非晶合金铁心1）非晶合金铁心片厚度极薄，仅0.025mm，不到常用硅钢片的1/10；叠片系数较低，只有0.86；带材有142、170、213mm3种宽度。
2）非晶合金的饱和磁通密度较低，单相变压器一般取1.3～1.4T，三相变压器一般取1.25～1.35T，因此，产品设计受到材料的限制。
3）非晶合金的硬度较大，是取向硅钢片的5倍，因此，加工剪切很困难，对设备、刀具要求较高。
一般是对边缘剪切处进行加温从而获得良好的剪切面，心柱由同一宽度的非晶合金带卷制而成，故铁心截面呈长方形，相应的高、低压绕组均为矩形。
非晶合金变压
非晶合金变压器一、引言非晶合金变压器是一种新型的电力变压器，它采用非晶合金作为磁芯材料，具有高效节能、轻量化、小体积等优点。
本文将从以下几个方面详细介绍非晶合金变压器的特点、应用和发展趋势。
二、非晶合金的特点1. 高磁导率非晶合金由于其特殊的结构，具有较高的磁导率，在电力传输和转换过程中能够更好地保持磁场强度。
2. 低损耗相比传统变压器使用的硅钢片材料，非晶合金具有更低的铁损耗和涡流损耗，能够有效提高变压器的效率。
3. 轻量化由于其密度较低，非晶合金变压器相对于传统变压器来说更加轻便，便于搬运和安装。
4. 小体积同样由于其密度较低，在相同功率下，非晶合金变压器体积更小，可以节省空间。
三、应用领域1. 电力系统在电力系统中，非晶合金变压器可以用于电力传输和变换，提高电力系统的效率和稳定性。
2. 工业生产在工业生产中，非晶合金变压器可以用于电弧炉、感应炉等高功率设备的供电，提高设备的效率和稳定性。
3. 新能源领域在新能源领域中，非晶合金变压器可以用于太阳能发电、风力发电等设备的转换和传输，提高能源利用效率。
四、发展趋势1. 制造技术不断进步随着制造技术的不断进步，非晶合金变压器的制造成本逐渐降低，同时其性能也得到了进一步提升。
2. 应用范围不断扩大随着对节能环保要求的不断提高，非晶合金变压器将在更广泛的领域得到应用。
3. 产品多样化随着市场需求的不断增加，非晶合金变压器产品将越来越多样化，满足各种需求。
五、结论综上所述，非晶合金变压器具有高效节能、轻量化、小体积等优点，在电力系统、工业生产和新能源领域等多个领域得到广泛应用。
随着制造技术的不断进步和市场需求的不断增加，非晶合金变压器的应用前景十分广阔。
非晶合金变压器设计原则
SH15型非晶合金10kV配电变压器设计原则型号：SH15-M-30~50010联接组别：Dyn11技术参数：系数：电磁设计原则：一．铁心：铁心采用非晶合金片材，铁心的厚度可以取到0.1mm，叠片系数为0.86，铁心片宽有142、170和213三种，允许两列并联；铁心下部厚度按1.25倍的叠厚计算。
单位铁损按0.28W/kg计算。
二．绝缘1．主绝缘距离：高、低压之间距离：≥7mm；相间绝缘距离：≥11mm;铁心到低压绕组间距离：≥12mm；2.上、下端绝缘≥20mm。
三．绕组1.绕组温升要求≤25K。
2.纸包铜扁线匝绝缘为纸包0.45mm匝绝缘，计算轴、辐向尺寸时按0.5mm给出。
3.线圈形式：3.1高压绕组：a)采用多层圆筒式；b)层间绝缘：纸包铜扁线时0.08点胶纸耐压按4200V/mm。
c)绕组温升过高时，根据需要在层间加4mm半油道，放置在辐向1/3～1/2处。
3.2低压绕组结构：a)500kV A及以下容量，绕组采用四层或双圆筒式结构, 绕组温升过高时，根据需要在层间加4mm半油道，放置在辐向1/2处。
4.轴、辐向尺寸裕度的选取：4.1纸包铜扁线辐向系数取1.05，漆包圆线辐向系数取1.07；4.2轴向裕度取1％。
5.油箱壁厚度为4mm，箱盖厚度为6mm和8mm两种。
波纹壁厚分1.2mm和1.5mm两种。
结构设计原则：1. 铁心端面每边2mm的端封，高、低压绕组采用统绕工艺，高压采用线端中断点调压。
2. 低压绕组：采用四层或双层圆筒式线圈；内侧为绝缘纸筒；圆筒式线圈没有油道时，层间绝缘用3张0.08菱格上胶绝缘纸；有油道时，4mm的半油道采用瓦楞纸板；线圈最外层用绝缘点胶纸包绕一层后，半叠绕一层紧缩带。
3. 高压绕组：高压绕组内侧绕1张1.0mm纸板后再绕；层间绝缘用0.08菱格上胶绝缘纸，首、末层各多加2张层间绝缘，次首和次末层多加1张；有油道时，4mm的半油道采用瓦楞纸板；线圈最外层用绝缘点胶纸包绕一层后，半叠绕一层紧缩带。
非晶合金变压器的选用
非晶合金变压器的选用摘要：本文重点介绍了非晶合金变压器的性能和特点，对不同型号配变的技术性能和投资经济效益进行了对比分析。
提出了非晶合金变压器选用的优势，及其使用的经济效益和环境效益。
关键词：非晶合金变压器选用由于超急冷凝固，合金凝固时原子来不及有序排列结晶，得到的固态合金是长程无序结构，没有晶态合金的晶粒、晶界存在，称之为非晶合金。
这种冶炼的方法被称为是冶金材料学的一项革命。
非晶合金具有许多独特的性能，如优异的磁性、耐蚀性、耐磨性、高的强度、硬度和韧性，高的电阻率和机电耦合性能等。
由于它的性能优异、工艺简单，从80年代开始成为国内外材料科学界的研究开发重点。
根据非晶合金的非晶合金变压器非晶合金铁芯变压器是用新型导磁材料——非晶合金制作铁芯而成的变压器，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等配变利用率较低的地方。
中国的上市公司——置信电气从美国通用电气公司引进非晶合金变压器的专有技术后,通过消化吸收，自主创新开发了适合中国电网运行的非晶合金变压器系列产品,已经成为目前国内规模最大的非晶合金变压器专业化生产企业,这证明了非晶材料广阔的市场空间。
变压器非晶合金结构特点利用导磁性能突出的非晶合金，来用作制造变压器的铁芯材料，最终能获得很低的损耗值。
但它具有许多特性，在设计和制造中是必须保证和考虑的。
主要体体现以下几个方面：(1)非晶合金片材料的硬度很高，用常规工具是难以剪切的，所以设计时应考虑减少剪切量。
(2)非晶合金单片厚度极薄，材料表面也不是很平坦，则铁芯填充系数较低。
(3)非晶合金对机械应力非常敏感。
结构设计时，必须避免采用以铁芯作为主承重结构件的传统设计方案。
(4)为了获得优良的低损耗特性，非晶合金铁芯片必须进行退火处理。
(5)从电气性能上。
为了减少铁芯片的剪切量，整台产品的铁芯由四个单独的铁心框并列组成，并且每相绕组是套在磁路独立的两框上。
每个框内的磁通除基波磁通外，还有三次谐波磁通的存在，一个绕组中的两个卷铁芯框内，其三次谐波磁通正好在相位上相反，数值上相等，因此，每一组绕组内的三次谐波磁通向量和为零。
非晶合金变压器国家标准
非晶合金变压器国家标准非晶合金变压器是一种新型的高效节能变压器，具有低损耗、低噪音、高效率等优点，被广泛应用于电力系统中。
为了规范非晶合金变压器的生产和应用，提高其质量和性能，我国制定了相应的国家标准，以保障非晶合金变压器在电力系统中的稳定运行和安全使用。
首先，非晶合金变压器国家标准对非晶合金材料的要求进行了规定。
非晶合金是一种特殊的金属材料，具有非晶态结构和优异的磁性能，是制造非晶合金变压器的关键材料。
国家标准对非晶合金材料的化学成分、磁性能、热处理工艺等方面进行了详细的规定，确保非晶合金材料符合标准要求，能够满足非晶合金变压器的制造需要。
其次，非晶合金变压器国家标准对变压器的设计和制造进行了规范。
国家标准对非晶合金变压器的额定容量、额定电压、短路阻抗、温升、绝缘水平等性能指标进行了明确的规定，要求制造厂家在设计和制造过程中严格遵守这些指标，确保非晶合金变压器具有良好的电气性能和可靠的运行稳定性。
此外，非晶合金变压器国家标准还对变压器的试验方法和试验规定进行了详细的规定。
国家标准要求对非晶合金变压器进行多项试验，包括温升试验、短路试验、绝缘试验、负载试验等，以验证其性能指标和可靠性能，确保非晶合金变压器在实际运行中能够稳定可靠地工作。
总的来说，非晶合金变压器国家标准的制定对于推动非晶合金变压器的发展和应用具有重要意义。
标准的实施能够提高非晶合金变压器的质量和性能，促进非晶合金变压器在电力系统中的广泛应用，为我国的节能减排工作做出积极贡献。
同时，国家标准的制定也为非晶合金变压器的生产企业提供了统一的技术规范和质量标准，有利于提升企业的竞争力和产品的市场竞争力。
在未来，随着能源环境的不断改善和电力系统的不断完善，非晶合金变压器将会得到更广泛的应用和推广，国家标准也将不断进行修订和完善，以适应新的技术发展和市场需求，为非晶合金变压器的发展提供更加有力的支持和保障。
非晶合金变压器国家标准的实施将推动我国电力系统的节能减排工作，促进电力行业的可持续发展，为建设资源节约型和环境友好型社会做出积极贡献。
非晶合金铁芯型低损耗变压器
非晶合金铁芯型低损耗变压器1. 引言随着电力需求的不断增长，变压器作为电力系统中不可或缺的设备，发挥着重要作用。
传统的变压器在能量传输过程中存在能量损耗较大的问题，对电力系统的可靠性和效率造成了影响。
因此，研发一种低损耗的变压器成为了当今电力行业的重要课题之一。
非晶合金铁芯型低损耗变压器是一种基于新材料和新工艺研发的高性能变压器，其采用非晶合金材料作为铁芯材料，具有低磁滞、低损耗和高饱和磁感应强度等优点。
本文将对非晶合金铁芯型低损耗变压器进行全面详细、完整且深入的介绍，包括其原理、结构、制造工艺以及应用前景等方面。
2. 原理非晶合金铁芯型低损耗变压器的低损耗特性主要源于其铁芯材料的选择。
传统变压器的铁芯材料常用的是硅钢片，而非晶合金材料是一种新型的铁芯材料。
与硅钢片相比，非晶合金材料具有较低的磁滞损耗和涡流损耗，能够有效降低变压器的总损耗。
非晶合金材料的低损耗特性是由其特殊的微观结构决定的。
非晶合金材料的微观结构呈现非晶态，即无规则排列的原子结构。
这种无规则排列的结构使得非晶合金材料具有较低的磁滞和涡流损耗，从而实现了低损耗的特性。
3. 结构非晶合金铁芯型低损耗变压器的结构与传统变压器相似，包括输入侧和输出侧的绕组以及铁芯。
与传统变压器不同的是，非晶合金铁芯型低损耗变压器的铁芯采用非晶合金材料制成。
非晶合金铁芯的制备需要通过快速冷却技术来实现。
快速冷却使得材料在凝固过程中形成非晶态结构，从而获得较低的磁滞和涡流损耗。
制备非晶合金铁芯的常用方法包括快速凝固法和熔融法等。
4. 制造工艺非晶合金铁芯型低损耗变压器的制造工艺相对复杂，需要经过多个步骤来完成。
首先，需要选择合适的非晶合金材料，并进行快速冷却制备非晶合金铁芯。
制备过程中需要控制合金的成分和冷却速度，以获得最佳的非晶态微观结构。
其次，根据变压器的设计参数，制备输入侧和输出侧的绕组。
绕组的制备需要考虑导线的选择、绝缘材料的选用以及绕组的结构设计等因素。
非晶合金变压器 尺寸
非晶合金变压器尺寸
非晶合金变压器的尺寸会受到多种因素的影响。
首先，非晶合金材料本身具有高磁导率和低磁滞，因此可以设计出更小尺寸的变压器。
其次，变压器的尺寸也会受到额定功率、工作频率、绕组结构等因素的影响。
一般来说，非晶合金变压器相较于传统晶体硅钢片变压器可以实现更小的尺寸。
这是因为非晶合金材料具有较高的饱和磁感应强度和较低的磁滞损耗，使得在相同功率情况下，非晶合金变压器可以采用更小的磁芯尺寸。
此外，非晶合金材料的低铁损和涡流损耗也使得变压器在工作时产生的热量更少，因此可以采用更轻薄的散热结构，进一步减小整体尺寸。
然而，需要注意的是，尺寸的确定还需要考虑变压器的额定功率、输入输出电压、工作频率等参数。
一般来说，变压器的尺寸会根据设计要求进行计算和优化，以满足功率传输、磁通密度、绕组匝数等设计指标。
因此，非晶合金变压器的尺寸并非固定不变，而是根据具体的设计要求和工作条件进行优化和确定。
综上所述，非晶合金变压器的尺寸受到多种因素的影响，包括
材料特性、设计要求、工作条件等。
在设计过程中，需要综合考虑这些因素，以确定最合适的尺寸和结构。
SC(B)H15-2500非晶合金变压器
SC(B)H15-2500/10非晶合金变压器SC(B)H15-2500/10非晶合金变压器是结合非晶合金变压器和传统的环氧树脂浇注干式变压器的技术优势，采用全新的结构形式，开发出的一种新的供电输电设备。
该产品具有损耗低的突出特点，特别是空载损耗，比常规10系列干式变压器下降70% 。
同时抗腐蚀能力强，噪声低，抗短路能力强，温升低，使用寿命长等特点。
可在冬季雨雪天气，实现持续安全供电。
长期使用，可大大降低运行费用。
1.低耗节能：采用具有各向同性的软磁性导磁材料，磁化功率小，电阻率高，涡流损耗低小。
用非晶合金材料制成的铁心空载损耗及空载电流很低，只有硅钢片的1/3。
变压器的空载损耗比GB/T10228规定值下降75% 。
2.抗腐蚀能力强：非晶合金铁心通过树脂和耐高温硅胶进行全封装处理，有效防止锈蚀和非晶合金碎片脱落，从而有效保护铁心和线圈。
3.噪声低：产品设计时选取合理的工作磁密，在产品加工时改进铁心及线圈结构、采用特殊降噪材料等，产品噪声远低于国标JB/T10088要求。
4.抗短路能力强：采用三相五柱式结构，铁心四周采用框架结构保护，结构紧凑合理。
5.温升低，使用寿命长：产品温升低，散热能力强，在强迫风冷条件下可以150%额定负载运行。
可选配性能完善的温度控制保护系统，为变压器安全运行提供可靠保铁芯：铁芯选用进口优质冷轧硅钢片，全料接缝结构，芯柱采用F级无维粘绑扎，铁芯表面采用绝缘树脂漆密封防潮防锈，降低了空载损耗，空载电流和铁芯噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高执行标准。
绕组：有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)高压绕组：一般采用多层圆筒式或多层分段式结构低压绕组：一般采用层式或箔式结构IEC60076-11：2004 干式电力变压器GB1094.1-1996 电力变压器GB1094.11-2007 干式电力变压器GB/T22072-2008 干式非晶合金铁芯配电变压器技术参数和要求SC(B)H15-2500/10非晶合金变压器使用环境a.海拔海拔不超过1000m.b.环境温度最高气温+40℃最高日平均气温+30℃最高年平均气温+20℃最低气温 -30℃(适用于户外式变压器)最低气温 -5℃ (适用于户内式变压器)c.电源电压的波形电源电压的波形似于正弦波。
变压器类型选择
变压器类型选择1.干式电力变压器（1）特点由铁心和绕组等构成的器身不浸在变压器油中，直接接触空气，干式自冷型，或和密封的固体绝缘接触如环氧浇注型。
它分为普通结构型和环氧浇注型两种。
1）无油、无污染、难燃、阻燃及自熄防火，没有火灾和爆炸危险。
2）绝缘等级高，进一步提高了变压器的过载能力和使用寿命。
3）损耗低、效率高；噪声不大于50dB；局部放电量小，可靠性高，长期安全运行；配备完善的温度保护控制系统，为变压器安全运行提供了可靠保障。
4）抗裂、抗温度变化，机械强度高、抗突发短路强；防潮性能好，停运后不需干燥处理即可投入运行。
5）体积小、重量轻，不需单独的变电室，安装便捷，无须调试，运行维护成本低。
干式变压器铁心和绕组外露，不采用液体绝缘；结构简单，维护检修方便；采用阻燃性绝缘材料，应用于安全运行要求较高的场合。
（2）干式变压器的起动1）安装结束并验收后，应带电连续试运行24h。
2）分接开关符合运行要求，若为无励磁分接开关，在调好运行分接位置后，测量该分接位置绕组的直流电阻并符合规定；接地部分接触可靠，设备中及带电部分无杂物；所有保护装置全部投入，空载合闸5次，第1次带电时间不小于10min且无异常。
3）变压器并列运行时必须核对相位；带电将有载分接开关操作一个循环，逐级控制正常，电压调节范围与铭牌相符。
4）温控开关整定符合要求，温控、温度显示应一致；冷却装置自起动并运转正常。
5）在高湿度投运时，绕组外表无凝霜；投运操作时，中性点有效接地系统中的中性点必须先接地，投入后，可按系统需要决定中性点是否断开。
（3）运行中巡视检查1）绝缘子、绕组底部和端部无积尘；绕组绝缘表面无龟裂、爬电和炭化痕迹；紧固部件无松动、发热，声音正常。
2）采用自然空气冷却时，可连续输出100%容量；配置风冷系统强迫空气冷却时，输出容量可提高约40%；超载运行中应密切注意变化，切忌因温升过高损坏绝缘结构，无法恢复运行。
3）低负载运行、温升较低时，风机可不投入运行。
低损耗变压器及非晶合金变压器
低损耗变压器及非晶合金变压器低损耗变压器（设计序号13）：SB13-6300KVA为例，及非晶合金变压器（设计序号15）：SHB15-6300KVA为例，非晶合金带料及铁心牌号：2605 SAI 0.025T日本产日本JFE公司最新产品介绍：23JGSD085＊D（0.74W/1.88 W17/B8），该产品在变压器设计使用中有以下特点：材料表面间距5mm 有20μm的机械压痕，这种材料在变压器铁心励磁电流下可以使变压器油在铁心硅钢片表面流动，从而降低了铁心温升,同时又降低了噪音。
并可选择较高磁密，即降低了产品成本，又缩小了变压器的体积尺寸。
日立金属的非晶合金产品介绍：（2605 SAI 0.025T）带料表面光滑、厚度均匀，材料近几年经过研发创新使其带料韧性良好、易加工，吨左右，与日立金属签定长期的公司现引进日立技术及非晶合金铁心生产线，年生产能力2010年：2000科研成果简介：人们生活和企业生产离不开电力能源，利用电力能源离不开变压器，可见变压器在国民经济发展中占有极为重要地位。
变压器是输变工程的关键设备，可是它也是电能消耗设备，据电力部门统计，变压器的总电能损耗约占总发电量的4%，因此降低变压器损耗特别是降低变压器空载损耗具有特别的意义。
所以要求变压器在能量转换过程中应是低耗、高效、高可靠性的电力设备。
依据国内市场上的现有产品技术和现行的国家标准，经过对国内外技术考察，相继研制开发了下列技术成果。
(1).S13和SB13系列油浸式低损耗变压器产品技术，已在五个省知名企业试制获得成功，并且投入批量生产和投入市场。
(2).SH15-M-30~1600/10/0.4型系列非晶合金铁心油浸式配电变压器产品技术，已在多家试制生产投入市场。
(3).SHB15-M-160~2500/10/0.4型系列非晶合金铁心箔式绕组变压器产品技术，已试制成功并投入运行。
上述研发成功的科研成果，大幅度降低变压器空载损耗达到前所未有的节能实效，对二氧化碳消减排放起到了重大作用。
非晶合金变压器的优缺点
非晶合金变压器的优缺点摘要：在工业化进程中，工业革命的不断发展，给人们的生产生活带来了无数的方便，但同时也给自然环境带来极端的破坏。
人们已经渐渐认识到环境保护的重要性，并提出了环保、低碳生活的概念。
非晶合金变压器的诞生，响应了社会的主流。
本文主要介绍了非晶合金材料的特点，及非晶合金变压器性能上的优缺点。
关键词：非晶合金变压器优缺点非晶合金变压器是高科技环保节能产品，其节能和环保作用已被国际所公认，也被国内电力系统、建设部门上下所认识。
目前，产品在制造使用技术上的可行性已日趋成熟，在市场上获得了竞争优势。
其高效能、美观环保的卓越特性赢得了广大用户的一致推崇和广泛好评，被誉为“当前世界电气潮流的高科技绿色产品”。
所谓非晶合金变压器，就是指用非晶合金制造成变压器铁芯，并组装成的变压器。
非晶合金是指，合金材料在制造过程中采用了超急冷凝固的技术，使得在材料的微观结构中，金属原子在从液体（钢水）固化成固体的过程中，原子来不及排列成常规的晶体结构就被固化，而形成的原子结构无序排列的合金材料被成为非晶合金。
非晶合金材料被发现具有非常优异的导磁性能，它的去磁与被磁化过程极易完成。
非晶态合金与晶态合金相比，在物理性能、化学性能和机械性能方面都发生了显著的变化。
此外非晶态合金材料，还被广泛地应用于电子、航空、航天、机械、微电子等众多领域中，例如，用于航空航天领域，可以减轻电源、设备重量，增加有效载荷。
用于民用电力、电子设备，可大大缩小电源体积，提高效率，增强抗干扰能力。
微型铁芯可大量应用于综合业务数字网ISDN中的变压器。
非晶条带用来制造超级市场和图书馆防盗系统的传感器标签。
非晶合金神奇的功效，具有广阔的市场前景。
在第十个五年计划期间：我国的科技工作者必将在非晶态合金技术领域做出更加令世人瞩目的贡献。
以铁元素为主的非晶态合金为例，它具有高饱和磁感应强度和低损耗的特点。
铁基非晶合金较硅钢材料铁芯损耗大大降低，达到高效节能效果。
油浸式非晶合金铁心配电变压器技术参数和要求
油浸式非晶合金铁心配电变压器技术参数和要求油浸式非晶合金铁心配电变压器是一种先进的电力设备，具有高效、节能、环保等优点。
以下是该变压器的技术参数和要求：1. 额定容量：变压器的额定容量应根据实际需求进行选择，通常以千瓦（kVA）为单位。
额定容量需要考虑负载的稳定性和发展潜力，以保证变压器的正常运行。
2. 额定电压：变压器的额定电压取决于系统的电压要求。
一般情况下，电网属于中低压电网，额定电压为10kV或35kV。
3. 频率：油浸式非晶合金铁心配电变压器应具备适应电网频率的能力。
在国际上，50Hz和60Hz是常见的电网频率。
4. 绕组形式：变压器的绕组形式主要有双绕组、三绕组等。
根据实际应用需求，选择合适的绕组形式。
5. 短路阻抗：短路阻抗是变压器的重要技术参数之一，它决定了变压器在短路故障时的抗能力。
通常以百分比表示，数值越大表示短路时的电压降低越小。
6. 防护等级：变压器的防护等级应与实际使用环境相匹配。
常见的防护等级有IP20、IP23等，用于保护变压器免受灰尘、湿气等外界环境的影响。
7. 能效标准：油浸式非晶合金铁心配电变压器应符合国家或地区的能效标准要求。
这个要求通常体现为能效等级，如国际上的IEC 60076-1标准中的能效等级有IE1、IE2、IE3等。
8. 绝缘等级：变压器的绝缘等级应符合规定，以确保变压器在长期运行中绝缘性能的稳定和可靠。
9. 噪音水平：变压器的噪音水平需符合国家或地区的指定标准，以保证对周围环境和使用者的影响最小化。
总之，油浸式非晶合金铁心配电变压器的技术参数和要求主要包括额定容量、额定电压、频率、绕组形式、短路阻抗、防护等级、能效标准、绝缘等级以及噪音水平等。
这些参数和要求的选择应根据实际需要和国家或地区的规定来确定。
