耐污型户外棒形支柱瓷绝缘子
支柱绝缘子标准型号手册
产品编号
型号
图号
额定电压(KV)
弯曲强度(KN)
扭转负荷(KN)
爬电距离(mm)
雷电全波冲击耐受电压(KV)
操作波冲击湿耐受电压(KV)
工频干耐受电压(KV)
工频湿耐受电压(KV)
重量(kg)
1230
ZSW-220/6-3
15
220
6
6
6300
1234
ZSW-220/16K-3
14
220
16
10
6300
1050
850
525
460
224
1235
ZSW-220/12.5K-3
14
220
12.5
10
6300
1050
850
525
460
224
1236
ZSW2-220/10K-3
14
220
10
10
6300
1050
850
525
460
201
1237
ZSW-220/8K-3
中国标准电瓷220kv以下户外棒形支柱绝缘子主要性能产品编号型号图号额定电压kv弯曲强度kn扭转负荷kn爬电距离mm雷电全波冲击耐受电压kv操作波冲击湿耐受电压kv工频干耐受电压kv工频湿耐受电压kv重量kg1230zsw220631522066630010508505254601641231zsw22010k3142201010630010508505254601901232zsw2208k31622088781211759505255102271233zsw22010k314220108781211759505255102531234zsw22016k3142201610630010508505254602241235zsw220125k31422012510630010508505254602241236zsw222010k3142201010630010508505254602011237zsw2208k314220810630010508505254602091238zs2204162204437769507504903951141239zsw322042152204455001050850525460146中国标准电瓷220kv以下户外棒形支柱绝缘子主要尺寸产品编号总高h最大半径d干弧距离mmh1h2上部安装尺寸nld1al下部安装尺寸nld1al12302350260200113204m12140818254123123002851931182041822581825412322650285227920224182258182541233265031022511622418225818300123423003101878202281825481830012352300310188820224182258182751236240029020192022418225818254123723002951913182241822541825412382120230177715184m1214081825012392300245197315184m12140418270

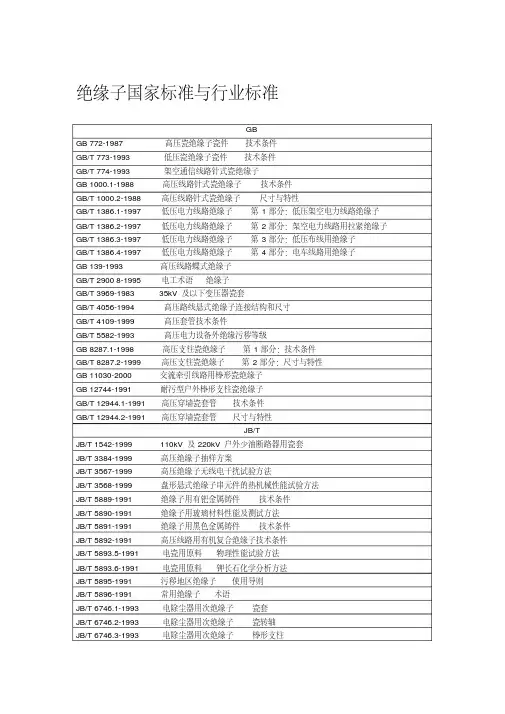

绝缘子国家标准.pdf
绝缘子国家标准与行业标准GBGB 772-1987 高压瓷绝缘子瓷件技术条件GB/T 773-1993 低压瓷绝缘子瓷件技术条件GB/T 774-1993 架空通信线路针式瓷绝缘子GB 1000.1-1988 高压线路针式瓷绝缘子技术条件GB/T 1000.2-1988 高压线路针式瓷绝缘子尺寸与特性GB/T 1386.1-1997 低压电力线路绝缘子第1部分：低压架空电力线路绝缘子GB/T 1386.2-1997 低压电力线路绝缘子第2部分：架空电力线路用拉紧绝缘子GB/T 1386.3-1997 低压电力线路绝缘子第3部分：低压布线用绝缘子GB/T 1386.4-1997 低压电力线路绝缘子第4部分：电车线路用绝缘子GB 139-1993 高压线路蝶式绝缘子GB/T 2900 8-1995 电工术语绝缘子GB/T 3969-1983 35kV及以下变压器瓷套GB/T 4056-1994 高压路线悬式绝缘子连接结构和尺寸GB/T 4109-1999 高压套管技术条件GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第1部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第2部分：尺寸与特性GB 11030-2000 交流牵引线路用棒形瓷绝缘子GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 12944.1-1991 高压穿墙瓷套管技术条件GB/T 12944.2-1991 高压穿墙瓷套管尺寸与特性JB/TJB/T 1542-1999 110kV及220kV户外少油断路器用瓷套JB/T 3384-1999 高压绝缘子抽样方案JB/T 3567-1999 高压绝缘子无线电干扰试验方法JB/T 3568-1999 盘形悬式绝缘子串元件的热机械性能试验方法JB/T 5889-1991 绝缘子用有钯金属铸件技术条件JB/T 5890-1991 绝缘子用玻璃材料性能及测试方法JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 5892-1991 高压线路用有机复合绝缘子技术条件JB/T 5893.5-1991 电瓷用原料物理性能试验方法JB/T 5893.6-1991 电瓷用原料钾长石化学分析方法JB/T 5895-1991 污秽地区绝缘子使用导则JB/T 5896-1991 常用绝缘子术语JB/T 6746.1-1993 电除尘器用次绝缘子瓷套JB/T 6746.2-1993 电除尘器用次绝缘子瓷转轴JB/T 6746.3-1993 电除尘器用次绝缘子棒形支柱JB/T 6746.4-1993 电除尘器用次绝缘子穿墙套管JB/T 6747-1993 直流系统用高压绝缘子人工污秽试验方法固体层法JB/T 7844-1995 气压瓷套通用技术条件JB/T 8176-1999 电力和通信线路针式绝缘子钢脚JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 8178-1995 悬式绝缘子铁帽技术条件JB/T 8179-1999 高压线路瓷横担绝缘子尺与特性JB/T 8181-1999 绝缘子串元件球窝联接用锁紧销JB/T 8460-1996 高压线路用棒形悬式复合绝缘子尺寸与特性JB/T 8509-1996 高压线路柱式瓷绝缘子JB/T 8737-1998 高压线路用复合绝缘子使用导则JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 9676-1999 高压线路瓷横担绝缘子技术条件JB/T 9677-1999 盘形悬式绝缘子钢脚JB/T 9678-1999 盘形悬式玻璃绝缘子玻璃件外观质量JB/T 9679-1999 电瓷用真空练泥机JB/T 9680-1999 高压架空线路绝缘地线用盘形悬式瓷绝缘子JB/T 9683-1999 绝缘子产品型号编制方法。
35kV棒形支柱瓷绝缘子(3100312907)
国家电网公司物资采购标准（110kV富平变增容改造工程）变电站用35kV棒形支柱瓷绝缘子专用技术规范（编号：1026001-0035-01）国家电网公司二〇一〇年二月目录1标准技术参数 (3)2 项目需求部分 (4)2.1 货物需求及供货范围一览表 (4)2.2 必备的备品备件、专用工具和仪器仪表供货表 (5)2.3 图纸资料提交单位 (5)2.4 工程概况 (5)2.5 使用条件 (5)2.6 项目单位技术差异表 (6)3投标人响应部分 (6)3.1 投标人技术偏差表 (7)3.2 销售及运行业绩表 (7)3.3 主要组部件材料 (7)3.4 推荐的备品备件、专用工具和仪器仪表供货 (7)3.5 最终用户的使用情况证明 (7)3.6 投标人提供的试验检测报告表 (7)3.7 投标人提供的鉴定证书表 (8)1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表7 投标人技术偏差表。
表1 35kV 棒式支柱瓷绝缘子标准技术参数表序号 参数名称 单位标准参数值投标人保证值 1型号规格（投标人填写） 2 标准雷电冲击耐受电压（峰值） kV185 （投标人填写） 3工频湿耐受电压(有效值)80（投标人填写） 4 人工污秽试验用盐密/灰密mg/cm 2 0.036～0.08（III 级污秽） （投标人填写）5 爬电比距 mm/k V25(户外） （投标人填写） 6 最小公称爬电距离mm 户外：1256由投标人提供，平均直径≥300mm 时，1.1；平均直径>500mm 时，乘1.2） （投标人填写）7 *实际等效爬电距离（应计及直径系数KD ） mm 户外：Kx1256（投标人填写） 8 绝缘子高度 mm 投标人提供 （投标人填写） 9*干弧距离mm ≥400 （投标人填写）10距离/干弧距离 （干弧距离应计及海拔修正系数KH ） ≤4.0 （投标人填写） 11 绝缘件最大公称直径 mm 投标人提供`（投标人填写） 12 *额定弯曲破坏负荷 kN 4 （投标人填写） 13 额定扭转破坏负荷 kN.m 2 （投标人填写） 14 伞间距s 和伞伸出p 之比 ≥0.8 （投标人填写） 15 绝缘件最大公称直径公差 mm 投标人提供（投标人填写） 16上、下附件端面平行度允许最大偏差mm0.5（投标人填写）17 上、下附件安装孔中心园轴线间最大偏差mm 2(1+h) （投标人填写）18 上、下附件安装孔角度最大偏差(顺时针或逆时针方向) ° 1 （投标人填写） 19质量kg 投标人提供 （投标人填写） 20 附件材质上附件（投标人填写） （投标人填写） 下附件（投标人填写） （投标人填写）注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
35-220kV支柱瓷绝缘子技术规范书
35-220kV支柱瓷绝缘子技术规范书工程项目：广西电网公司年月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于35kV—220kV支柱瓷绝缘子，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所列版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
标准之间有矛盾时，按技术要求较高的标准执行。
GB/T 494-1998 建筑石油沥青GB 772-2005 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-2006 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-2003 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-2006 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB/T 4307-2004 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC 600815 耐污秽绝缘子的使用导则Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。
绝缘子的分类及用途
绝缘子的分类及用途 The manuscript was revised on the evening of 2021绝缘子的分类及用途绝缘子的分类绝缘子按使用电压可分为高压绝缘子和低压绝缘子。
绝缘子按制造材料可分为瓷绝缘子、玻璃绝缘子和有机材料(环氧树脂浇注的)绝缘子。
绝缘子按其装置场所可分为户内绝缘子和户外绝缘子。
绝缘子按其结构和用途可划分为11个小类、48个系列。
绝缘子的主要用途1)高压线路类绝缘子①高压线路刚性绝缘子：包括针式瓷绝缘子、瓷横担绝缘子和蝶式瓷绝缘子等。
高压线路瓷横担绝缘子按结构形式可分为全瓷式、胶装式、单臂式和V形四种；按安装形式可分为直立式和水平式两种；按50％全波冲击闪络电压可分185kV、2lOkV、280kV、380kV、450kV、6lOkV等级别。
用于高压架空输配电线路，可代替针式和悬式绝缘子，并省去高杆瓷担。
高压线路蝶式瓷绝缘子按额定电压分6kV、lOkV两级。
用于架空输配电线路终端，耐张及转角杆上作为绝缘和固定导线之用。
同时也广泛用作与线路悬式绝缘子相配合，作为线路金具中的一个元件，简化金具结构。
②高压线路悬式绝缘子：包括盘形悬式瓷绝缘子、盘形悬式玻璃绝缘子、瓷拉棒绝缘子和地线绝缘子等。
高压线路盘形悬式瓷绝缘子分普通型和耐污型两种。
用于高压和超高压输电线路，供悬挂或张紧导线，并使其与塔杆绝缘。
悬式绝缘子机电强度高，通过不同的串组就能适用于各种电压等级，适用各种强度需要，使用最为广泛。
普通型适用于÷般工业区。
耐污型与普通型绝缘子相比，具有较大的爬电距离和便于风雨清洗的造型，适用于沿海、冶金粉末、化工污秽以及较严重工业污秽地区。
耐污型绝缘子在上述地区使用时，可以缩小杆塔尺寸，具有较大的经济价值。
高压线路盘形悬式玻璃绝缘子与高压线路盘形悬式瓷绝缘子用途基本相同。
玻璃绝缘子具有机械强度高、耐机械冲击、冷热性能好、寿命长、电气性能和耐雷击性优良等特点，并且在运行损坏时，其伞盘自动破碎，容易发现，大大减少绝缘探测工作量。
支柱绝缘子zsw系列
ZSW-35/6支柱绝缘子一般由绝缘件(如瓷件)和金属附件(如钢脚、铁帽、法兰等)用胶合剂胶合或机械卡装而成。
绝缘子在电力系统中应用很广，一般属于外绝缘，在大气条件下工作。
架空输电线路、发电厂和变电所的母线和各种电气设备的外部带电导体均须用绝缘子支持，并使之与大地（或接地物）或其他有电位差的导体绝缘。
一、ZSW-35/6支柱绝缘子技术标准二、ZSW-35/6支柱绝缘子特点1、支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。
2、绝缘子机械强度高、分散性小，运行安全可靠。
3、ZSW-35/6户外支柱绝缘子低温机械性能好。
4、耐污性能优良。
5、耐地震水平高。
6、ZSW-35/600户外支柱绝缘子无线电干扰低。
三、用途及使用环境户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。
绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区。
产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。
四、ZSW-35/6支柱绝缘子至少由二部分组成，即芯棒和连接法兰。
⑴绝缘子的芯棒芯棒是合成绝缘子的绝缘部分，用于保证设计的机械强度。
芯棒应能在较大的温度范围内承受长期的机械负荷，同时还应承受长期的电应力和短期电峰值应力。
芯棒应能在升温条件下保持稳定，在动态负荷条件下具有高机械强度。
⑵绝缘子的法兰法兰是绝缘子的组成部分，用于与基础或金具连接。
法兰一般使用镀锌钢锻件并必须具有适当的延伸性以能与芯棒连接。
除不锈钢外的所有铁质金属零件都应按照 GB5958-86 《绝缘子金属附件镀锌层通用技术条件》进行热镀锌。
连接区的设计原则是要保证理想的应力分布以防损伤玻璃纤维而导致的芯棒特性降低。
户外高压支柱绝缘子
元件高度mm数
弯曲破坏负荷KN数，操作支柱为扭转破坏负荷
结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子
口
口
口
口
口
口
口
产品形式
结构特征
设计顺序号
额定电压KV数
弯曲破坏负荷KN数
附件安装连接结构形式：L为上、下附件安装孔均为螺孔；K为上、下附件安装孔均为光孔；D为光孔中心圆直径较大者
外绝缘污秽等级（老系列产品不表示）
户外针式支柱绝缘子
口
口
口
产品型号
弯曲破坏负荷等级A，B，D-分别代表3，75，5.20KN
额定电压KV数
户外棒形支柱绝缘子
口
口
口
口
口
产品形式：ZS-实心棒形ZSX-悬挂式
设计顺序号
额定电压KV数
弯曲破坏负荷KN数
安装连接形式代号，L-表示上下附件均为螺孔安装。
户外棒形支柱绝缘子元件
口
口
口
口
产品型式：ZS-实心棒形ZC-操口
口
口
产品形式：Z-户内外胶装支柱瓷绝缘子；ZN-户内内胶装支柱瓷绝缘子；ZL-户内联合胶装支柱瓷绝缘子：
机械强度等级（仅对外胶装）
设计顺序号
额定电压KV数/弯曲破坏负荷KN数，对外胶装型仅额定电压KV数
安装连接形式，N-单螺孔，对外胶装型Y、T、F、N-分别表示圆形底座、椭圆形底座、方形底座
支柱绝缘子zb-10t
1、支柱绝缘子符合或超过国家、国际有关标准。
支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。
2、绝缘子机械强度高、分散性小，运行安全可靠。
3、绝缘子低温机械性能好。
为检验产品的低温机械性能，在松辽水利委员会的水科所低温试验室模拟室外冬季温度的变化，对ZSW1-110/4 型绝缘子进行冷冻试验。
经过几次温度循环后，在低温下将试晶做弯曲破坏试验。
试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。
4、耐污性能优良。
绝缘子的耐污秽性能主要取决于产品的结构及伞裙的造型。
该方面做了大量的工作。
通过设计优选、人工污秽试验优选和自然污秽试验优选，最后确定了大小伞相间、伞下带棱的绝缘子伞裙。
用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于 12kV、爬电比距25mm/kV的绝缘子，在 0.12mg/㎝2等值盐密下，可长期耐受最高运行相电压，即绝缘子III级的爬电距离，可耐受IV 级等值盐密污秽。
额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/㎝2 等值盐密下长期运行。
绝缘子的耐污水平在国内领先，它耐受等值盐密值高出同样爬距、等径伞裙同类产品的三分之一。
经东北电力试验研究院对绝缘了进行人工污秽耐受电压试验结果表明，爬电比距31mm/kV的绝缘子耐受最高值盐密为0.25mg/㎝2。
5、耐地震水平高。
额定电压252kV、550kV绝缘子，在北京水利水电科学研究院进行了烈度9级的抗地震性能试验，结果试品完好无损。
6、无线电干扰低。
额定电压550kV的绝缘子，在1.1倍最高运行相电压下，产生无线电干扰不大于500μV，晴天夜晚无可见电晕，可见电晕电压高达450kV。
高压电力设备外绝缘污秽等级
高压电力设备外绝缘污秽等级本标准参照采用IEC出版物报告815(1986)《污秽条件下绝缘子的选用导则》和标准507(1991—04)《交流系统用高压绝缘子的人工污秽试验》。
1 引用标准GB 311.1 高压输变电设备的绝缘配合GB 2900.8 电工名词术语绝缘子GB 4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法JB/T 5896 常用绝缘子术语JB/T 5895 污秽地区绝缘子使用导则2 主题内容与适用范围本标准规定了电力设备户外外绝缘污秽等级、各级外绝缘人工污秽耐受值和爬电比距。
注：户内外绝缘污秽问题正在考虑中。
本标准适用于三相交流系统额定电压3～500kV电力设备(线路和电站设备) 户外外绝缘(以下简称外绝缘)。
此类设备包括：针式绝缘子，盘形悬式绝缘子，支柱绝缘子，套管和绝缘套等。
此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导电釉绝缘、空气间隙和避雷器。
本标准仅适用于安装在海拔高度1000m及以下地区的电力设备。
本标准是电力设备制造部门对产品进行设计和定型试验的依据，亦可供电力系统设计、施工和运行维护部门选择外绝缘时参考。
3 术语本标准所用术语除采用GB 2900.8及JB/T 5896的定义外，还补充下述术语。
3.1 爬电比距电力设备外绝缘的爬电距离与设备最高电压之比，单位为mm/kV。
3.2 试验爬电比距额定电压不作为其规定特性的电力设备，如专为定型试验用的盘形绝缘子，短串的外绝缘公称爬电距离与人工污秽试验时施加的交流电压(方均根值)的倍之比，单位为mm/kV。
4 外绝缘污秽等级4.1 外绝缘按公称爬电比距和人工污秽耐受值分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级。
0 级适用于无明显污秽地区，不需进行人工污秽试验。
0～Ⅳ级相应的公称爬电比距按表1规定。
表1中0级括号内数值仅适用于330kV和500kV电力设备。
盘形悬式绝缘子和户外棒形支柱绝缘子的人工污秽耐受暂定值分别按表2和附录A规定。
72.5kV及以上电压等级支柱瓷绝缘子运行规范
目录第一章总则 1第二章引用标准 1第三章设备的验收 2第四章运行巡视、检查项目维护及要求 4第五章事故和故障处理 6第六章设备技术管理 8第七章备品备件管理 9第八章设备报废 1072.5kV及以上电压等级支柱瓷绝缘子运行规范编制说明 11第一章总则第一条为了加强高压支柱瓷绝缘子的运行管理工作，进一步拓宽运行管理工作的范围，延伸运行管理工作的内涵，保证设备安全、可靠、经济运行，特制定本规定。
第二条本规定是依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规定明确了高压支柱瓷绝缘子设备选型、订货、监造、出厂验收、现场安装、验收、运行、检修和设备的缺陷检测、评估、分析、过程工作提出了具体要求。
第四条本规定适用于国家电网公司系统所辖发电厂、变电站、换流站、串补站，户内和户外72. 5kV及以上电压等级的支柱瓷绝缘子的管理。
第五条各网省电力公司可根据本规定，结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB/T 494-1998 建筑石油沥青GB 772-1987 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-1987 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-1987 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-1987 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 8411.1-1987 电瓷材料第一部分：定义、分类和性能GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB 4307-1986 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等（内部使用）IEC 600815 耐污秽绝缘子的使用导则国家电网公司变电站管理规范（试行）国家电网公司高压支柱瓷绝缘子运行管理规范国家电网公司高压支柱瓷绝缘子技术监督规定国家电网公司预防高压支柱瓷绝缘子事故措施第三章设备的验收第七条新设备验收的项目及要求（一）设备运抵现场、安装前的验收(1)检查包装箱是否破损、受潮、制造厂家、产品名称及型号是否与所订购产品一致。
ZSW支柱绝缘子金具
40.5kV～72.5kV户外棒形
支柱瓷绝缘子
主要参数
户内一片矩形母线固定金具（平放式）
上盖板为铝合金件，其余为热镀锌钢制件。
MWP-101户外一片矩形母线固定金具
上盖板为铝合金件，其余为热镀锌钢制件。
MDG型单软母线固定线夹
2）MDG型单软母线固定线夹
注：MDG-51：XXX产品使用于NAHLGJQ-1440,LGJQ-1400,LGKK-600,LGKK-900导线。
3）MSG型双软母线固定线夹
户外棒形支柱瓷绝缘子
1 用途及使用环境
户外棒形支柱瓷绝缘子主要用于工频交流电压40.5kV～1100kV 户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。
绝缘子适用环境为-40℃～+40℃，部分产品可用于海拔高度为4000m 的地区。
产品分为普通型和耐污型两大类，耐污型可适用于中等、重及特重污区。
2结构和工艺特点
该系列绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构。
我公司的电瓷产品配方先进，性能优异，可靠性高。
上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。
产品的法兰结构合理，受力时应力分布均匀。
其材料为机械强度高的球墨铸铁，表面热镀锌。
具有优良的抗锈蚀能力。
胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。
任何电压等级的产品皆为单柱式，具有结构简单，使用寿命长和维护工作量少等优点。
为保证绝缘子的可靠性，本公司对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。
支柱绝缘子说明书
450
185
72
2850
ZSW1-126/8K-3
2
126
8
4
3780
1220
4-φ18-φ225
8-φ18-φ254
大小开放伞
270
550
230
104
2867
ZS-145/10
2
145
10
10
3300
1500
4-M16-φ127
8-φ18-φ254
普通伞形
230
650
275
108
2868
ZS-145/4
210
325
140
32．5
22309
5L
1
5
2
1300
625
4-M12-φ120
4-M12-φ120
9
205
185
80
23．6
22303a
10-4
1
10
2
1260
560
4-M12-φ140
4-φ14-φ180
5大4小
245
250
90
29．9
2243
ZS-126/4-G
1
126
4
4
2016
1200
4-M12-φ140
重量
(kg)
22303
10-2
3
10
2
1260
560
4-M16-φ127
4-φ14-φ180
5大4小
245
250
90
31．4
22304
2
10
2
1092
530
两项特高压交直流输电工程关键技术研究课题通过验收
负责实施 的 国家 电 网 公 司 重 点科技攻
扰试验 、
辐射 电磁场干 扰
试验 、
浪 涌试 验 、
绝缘电阻测量 、
绝缘
强 度测量 、 工 频 电流 ／电压 ／功率 ／频
率测 量 、 谐 波 电流 ／电压 测量 、 闪变测
量 、
三 相不平衡度测量 、
频率 改 变影 响 、
电源 电压 改 变影响 、
功率 因数 改 变影
响、
三 相不平衡影响 、
输入量超限影响 、
口 成果与鉴定
±8 0 0 kV 直流耐污型 户外棒形 支柱瓷绝缘子 等项 目通 过鉴定
近 日 ， 中国 电力企 业 联 合会在唐 山 组织 召开产品技术鉴定会 ， 对唐 山高压 电瓷 有 限 公 司研 制 的 ± 8 0 0 k V 直 流耐
污型 户外棒形支柱瓷绝缘子和 Z S W 4
1 10 0 ／1 6 耐 污 型 户外棒形 支柱 瓷绝 缘子
防性试 验 标准具 有针对性 、 有效性 和
可 操作性 ； 编 制的现场试验 方案内容
全面 ， 能够指导现场交接试验的夹施 }
研制和完善的 ± 80 0 k V 换流变压 器局部
放 电试验设备和避雷器试验的现场设备
可满足 ± 800 k V 特高压 直流 工 程需要 ， 项 目达到 国际 领先水平 。 1 0 0 0 k V 交 流特高压输变电工 程关键施工 工 艺研究
力工 业 电力 系统 自动化设 备 质量 检 验 测
试 中心 按 照 国家和 电力行业 标 准进行 的
全面检测 。
本次 测试 是 国 内迄今 为止 电能 质量
监测产品进行的最为全面的一 次检验测
试 ， 测试 的项 目包括 ： 外观 检查 、 静 电
支柱式瓷瓶绝缘子
户内支柱瓷绝缘子
产品特点：绝缘子由支柱瓷件和两端金属附件组成，并采用高强度水泥胶合剂合成一个整体，具有良好的电气性能和较高的机械强度
ZN—户内内胶装支柱瓷绝缘子；
ZL—户内联合胶装支柱瓷绝缘子：
Z—户内外胶装支柱瓷绝缘子；
A、B、C、D—机械破坏负荷等级
Y—圆形底座T—椭圆形底座F—方形底座N—内胶装上、下附件均为单螺孔者短横后面的数字：分子为额定电压千伏数，分母为弯曲破坏负荷千牛数
ZN-10/4型高压支柱绝缘子ZL-10/8支柱绝缘子
35-66KV户内支柱绝缘子
户外支柱瓷绝缘子
ZS—实心棒形支柱瓷绝缘子
ZSX—悬挂式的实心棒形支柱瓷绝缘子
ZSW—耐污型户外棒形支柱瓷绝缘子
ZSW-132KV高压支柱绝缘子
ZSW-252瓷支柱绝缘子。
800kV户外耐污棒形产品的干法成型
５ 生 产 中 的 技 术 关 键 及 保 证 措 施 ８０ｋ ０ Ｖ户 外耐 污棒 形 产 品的特 点是 电压等 级高 、 度 高 、 电 强 爬
距 离大 、 元件 较 高 ， 据 这 些特 点 ， 根 我们 对 一些 重 点 工序 ， 定 了一 制
２ 产 品 的 主 要 技 术 指 标
的， 经专 家 论 证 在 西 北地 区 建 起 ７０ Ｖ输 变 电 网经 济合 理 、 术 ５ ｋ 技 可使 我公 司产 品在 电压等 级 方 面迈 上 新 台阶 ，同 时还 可 满足 电力 发展 的需 要 ， 企业 带 来 良好 的经济 效 益和 社会 效益 。 给 出厂 检验 包 括 ： 械 强 度抽 查 试 验 （ 曲、 转 ） 逐 只 四 向抗 机 弯 扭 、 孔 尺 形位 公差 检验 等 。 可行 。为在 市场 竞 争 中取 得优 势 ， 制 ８ ０ Ｖ 户外 耐 污棒 形 产 品 弯 试验 、 隙性 试验 、 又可 以满 足国家 电力发展 的需要。 关键词 ： 形绝缘 子： 棒 耐污型铝 质高强瓷； 冷热试验 ： 静压干法成型工 艺 等
１ 研发 背 景
随着 经济 和 社会 快速 发 展 ， 以及 用 电需求 的 快速 增长 ， 高压 超
产 ， 法成 型 工 艺的显 著 特 点是 生产 周 期短 、 干 强度 高 。针对 此 种产 品 的具 体特 点 ， 又制 定 了相 适 应 的工 艺 方 案 ， 到 了预 期 的要 求 。 达
８０ Ｖ变 电站逐 年增 加 ，对 高 电压等 级 的输 变 电设 备 的要 求也 越 具 体 的工 艺过 程如 下 ： ０ ｋ （） 料经 过严 格 挑选 ， １原 准确 配 置 。 ２球 磨 磨细 。 ３ 泥浆 经过 （） （） 来 越高 ， 为 输 变 电设 备 配套 的绝 缘子 产 品 ， 发 高 电 压 等级 、 作 开 高 多次 过筛 除铁 。（） ４ 喷雾 干燥 造粒 。（） ５ 压制 泥滚 。（） ６ 车坯 。（） ７干 强度 绝缘 子产 品 已成 为必 然趋 势 。 实施 国家 西部 大 开发 战略 ， 为 加 坯 检 查， 釉 上砂 。 （） 屉 窑还 原 焰烧 成 。 （ ） 上 ８抽 ９ 瓷件打 击 试验 ， 外 快 西北地 区 的经 济发 展 ，西 部具 有 重要 资源优 势 的水 电资源 将进
检测合格的绝缘子类产品及企业各录最新公告
悬式绝缘子铁帽
＂ ＂
型式试验
∞
西安双佳高压电瓷 电器有限公司 耐污型户外棒形支柱瓷绝缘子 自贡红星高压 电瓷有限公司
电气型式试验
高压线路针式瓷绝缘子
定型试验
电气型式试验
定 型 试
验
验
西安双佳高压电瓷 电 器有限公司 耐污型户外棒形支柱瓷绝缘子
ＷＪ ｏ ４ ）２ ０ 青海昂特 电 — ２ （ — ０６ — １— 气制造有限责任公司 高压线路用棒形悬式复合绝缘子 ＦＸＢＷ 一３ ０ １ ０ ３ ／ ８ ｗＪ ０ ４ ）２ ０ 青海昂特 电 — ２ （ — ０６ — ２— 气制造有限责任公司 高压线路用棒形悬式复合绝缘子 Ｆ ＢＷ一 ３／ ２（０ １ Ｘ ３０ １０１０
定型试验
定型试验
福建和盛崇业电瓷有限公司
福建和盛崇业电瓷有限公司
加 拉紧绝缘子 加 嘶 ５４－１ 加 加 嘶 加 嘶 加 嘶 晰 加 加 嘶 嘶 加 加 加 嘶 加 加 加 加 嘶 嘶 加 加 加 加 嘶 加 加 加 加 加 嘶 定型试验 嘶
维普资讯
。
质量监督
检测合格的绝缘子类产品及企业各录
最新 厶 ｒ 口 ｔ － －
检测报告有效期为 ５ 年。
ｗ Ｊ ０ －２ ０ －２ ７ ０ ５ Ｗ Ｊ ２１ －２ ０ 一 ０ ０５ Ｗ Ｊ ０ ３１ ２ ０ － ０ ０ ６ Ｗ Ｊ ０ ２ ０ 一０ ３２ ０６ Ｗ Ｊ ０ ２ ０ －０ ３３ ０ ６ Ｗ Ｊ ０ －２ ０ －０ ４ ０ ６
毗 ∞ ∞ ∞ ５ —３ ３ ∞
０７ ０
１６ Ｖ ６ Ｎ ｋ／ｋ ２ Ｐ 一２ Ｑ ０ ２ ２ Ｖ／ ２ ５ Ｎ ５ ｋ １ ．ｋ
叭 福建和盛崇业电 瓷有限公司 毗 线轴式绝缘子
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐污型户外棒形支柱瓷绝缘子：型号说明：
ZS——实心棒形支柱瓷绝缘子；
W——耐污型；
字母后数字为设计顺序号；
第一个“—”后数字为额定电压数值，kV；
“/”后数字为弯曲破坏负荷值，kN；
L——上下附件安装孔均为螺孔；
K——上下附件安装孔均为光孔；
KD——上下附件安装孔均为光孔且孔中心圆直径较大；
第二个“—”后数字为污秽等级号。
型号：
110KV：ZSW2-110/4、ZSW3-110/4、ZSXW-110/4、ZSW-110/6、ZSW-110/8、ZSW-110/10、ZSW-110/4、
40.5KV：ZSW7-40.5/4L-2、ZSW7-40.5/8L-2、ZSW8-40.5/4L-3、ZSW8-40.5/8L-3、ZSW9-40.5/4L-4、ZSW2-40.5/4K-2、ZSW2-40.5/6L-2、ZSW1-40.5/4L-2、
72.5KV：ZSW7-72.5/4L-3、ZSW7-72.5/8L-3、ZSW8-72.5/4L-4、ZSW1-72.5/4L-3、
126KV：ZSW-126/10-3、ZSW1-126/10-3、ZSW-126/10-4、ZSW1-126/10-4、ZSW3-126/10-3、ZSW1-126/10-4、ZSW1-145/10-3、ZSW1-126/12.5-3、ZSW1-126/12-4、ZSW3-126/12.5-3、ZSW-126/12-4、ZSW2X-126/12.5-3、ZSWX-126/12-3、ZSW1X-126/12-3、ZSW4-126/12.5-4、ZSW-126/15-4、ZSW3-126/16-3、ZSW4-126/16-3、ZSW8-126/16-3、ZSW2-126/16-3、ZSW7-126/16-3、ZSW1-126/16-3、ZSW9-126/16-3、ZSW-126/16-4、ZSW1-126/16-4、ZSW2-126/16-4、ZSW3-126/16-4、ZSW4-126/16-4、ZSW-126/16-3、ZSW3-126/16-4、ZSW4-126/16-4、ZSW4-126/12L-4、ZSWX-126/18-2、ZSW3-126/18-3、ZSW5-126/18-3、ZSW-126/18-3、ZSW-126/21-3、ZSW1-126/21-3、ZSW-126/21-4、ZSW-126/25-3、ZSWX-126/25-3、ZSW1-126/25-3、ZSW-126/30-3、ZSW-126/32-3
252KV：ZSW15-252/8-3、ZSW16-252/8-3、ZSW20-252/8-3、ZSW2-252/8-3、ZSW18-252/8、ZSW19-252/8、ZSW17-252/8、ZSW-252/8-4、ZSW1-252/8-4、ZSW2-252/8-4、ZSWX-252/8、ZSW4-252/8-3、ZSW5-252/8-3、ZSW6-252/8-3、ZSW3-252/8-3、ZSW7-252/8-3、ZSW2-252/8-3、ZSW22-252/8、ZSW23-252/8、ZSW24-252/8、ZSW10-252/8-3、ZSW3-252/8-4、ZSW4-252/8-4、ZSW5-252/8-4、ZSW6-252/8-4、ZSW7-252/8-4、ZSW8-252/8-4、ZSW-252/10-3、ZSW3-252/10-4、ZSW2-252/10-4、ZSW4-252/10-3、ZSW5-252/10-4、ZSW-252/12-3、ZSW1-252/12.5-3、ZSWX-252/12-3、ZSW2-252/12、ZSW3-252/12、ZSW-252/15-3、ZSW1-252/15、ZSW-252/16-3、ZSW2-252/16
363KV：ZSW7-363/4-2、ZSW7-363/8K-2、ZSW7-363/10K-2、ZSW8-363/8K-2、ZSW8-363/10K-2、ZSW9-363/8K-3、ZSW9-363/10K-3、ZSW4-363/8K-3、
35KV：ZSW-35/4、ZSW-35/6、ZSW-35/8、ZSW-35/400、ZSW1-35/600、ZSW-35/800、ZSW1-35/6 支柱绝缘子组成与分类：
高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。
胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。
金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。
高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV 等9级，其中户内绝缘子仅生产7.2～40.5kV级。
户内支柱绝缘子：2，4，8，6，25KN；
户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。
（1）外胶装支柱瓷绝缘子：是最早生产的户内空心隔板支柱绝缘子，其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上，称为外胶装结构。
上金属附件是圆形的，下金属附件有圆形、椭圆形和方形的三种型式。
瓷件表面上一般有很少的几个棱，以提高冲击和工频闪络电压，特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。
为了减少热应力以及调节瓷件制造上的高度差别，附件和瓷件之间垫有衬垫。
（2）户内内胶装支柱瓷绝缘子：针对外胶装绝缘子的缺点，为了减小绝缘子外形尺寸，特别是高度尺寸，发展了户内内胶装绝缘子系列。
为了充分利用绝缘件高度，上、下金属附件均借胶合剂胶装入瓷件的上、下孔内，衬垫是为了缓和热应力或作为一个隔层的。
内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多，更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小，并节省了电力设备所占空间。
目前它使用在7.2—24kV级。
（3）联合胶装支柱瓷绝缘子：这种绝缘子由于上附件内胶装，从而缩短了绝缘子高度，同时由于下附件外胶装，可以有效地发挥瓷体的机械强度，缩小了瓷件直径。
此外，这种绝缘子制作也简单。
户外支柱绝缘子按结构分，有针式支柱瓷绝缘子和棒形支柱瓷绝缘子两个系列。
户外针式支柱绝缘子与（线路）针式绝缘子相似，区别在于前者头部胶装了金属帽，通过帽上的螺纹孔和一定的金具固定所支持的带电导体，而后者一般靠瓷件头部的顶槽或侧槽直接绑扎导线。
针式支柱绝缘子电压等级一般到40.5kV，更高电压等级时由几个元件串接成绝缘子柱使用。
户外棒形支柱绝缘子，我国20世纪60年代初期开始生产，70年代以来大量生产了棒形支柱绝缘子以代替针式支柱绝缘子。
这种绝缘子与线路柱式绝缘子以及瓷横担绝缘子相似同属A 型绝缘子，使用中不击穿、不老化，运行维护简单。
棒形支柱绝缘子元件电压等级一般到126kV，更高电压等级时亦串接成柱使用。
棒形支柱绝缘子也称实心支柱绝缘子，它属于圆柱形支柱绝缘子。
