解编码器基本原理-很透彻
编码器基本原理ppt课件
14
是二进制码当某一较高的数码改变时，所有比 它低的各位数码需同时改变如果由于到划误差 等原因，某一较高位提前或延后改变，就会造 成粗误差
15
表1给出了四位二进制码与循环码的对照 表。从表中看出，循环码是一种无权码，从 任何数变到相邻数时，仅有一位编码发生变 化。如果任一码道刻划有误差，只要误差不 太大，只可能有一个码道出现读数误差，产 生的误差最多等于最低位的一个比特。所以 只要适当限制各码道的制造误差和安装误差， 不会产生粗误差。由于这一原因使得循环码 码盘获得了广泛的应用。
5
光源发出平行且定向的光束照到码盘上，光敏 元件接受被调制的光线，获得四组正弦波信号 组合成A、B、C、D,每个正弦波相差90度相位差 （相对于一个周波为360度），将C、D信号反向， 叠加在A、B两相上，可增强稳定信号；另每转 输出一个Z相脉冲以代表零位参考位。
用一些数字电子元器件将信号放大，并整 形出正交波的脉冲系列，由电缆传出。由于A、 B两相相差90度，可通过比较A相在前还是B相在 前，以判别编码器的正转与反转，通过零位脉 冲，可获得编码器的零位参考位。
可辨向光栅盘结构和辨向原理如图2，有A相、B相 6 和Z相三条环带。A相和B相在码盘上互相错半个区 域，在相位上相差1/4周期，在波形上相差900， 即相互垂直。利用B相的上升沿触发检测A相的状 态，由此判断旋转方向。当码盘以某个方向匀速 旋转时(如CW),A相超前B相首先导通;当码盘反方 向(CCW)匀速旋转时，A相滞后于B相。
8
9
2、绝对型编码器（旋转型） 绝对编码器光码盘上有许多道光通道刻线，
每道刻线依次以2线、4线、8线、16 线……编排， 这样，在编码器的每一个位置，通过读取每道刻 线的通、暗，获得一组从2的零次方到2的n-1次方 的唯一的2进制编码（格雷码），这就称为n位绝 对编码器。这样的编码器是由光电码盘的机械位 置决定的，它不受停电、干扰的影响。

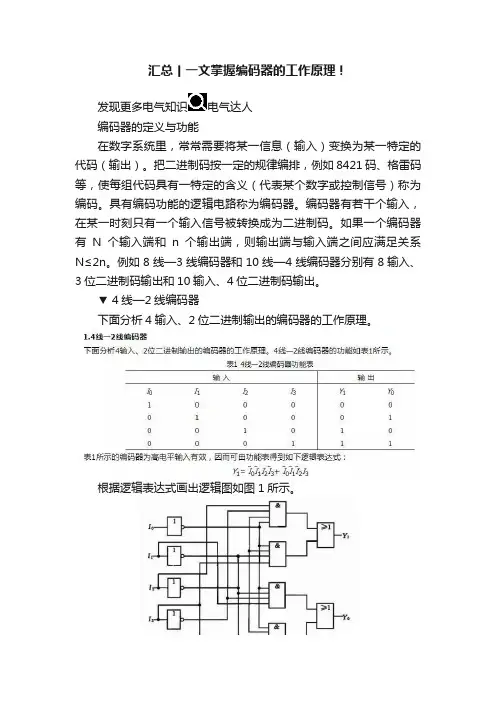

汇总丨一文掌握编码器的工作原理！
汇总丨一文掌握编码器的工作原理！发现更多电气知识电气达人编码器的定义与功能在数字系统里，常常需要将某一信息（输入）变换为某一特定的代码（输出）。
把二进制码按一定的规律编排，例如8421码、格雷码等，使每组代码具有一特定的含义（代表某个数字或控制信号）称为编码。
具有编码功能的逻辑电路称为编码器。
编码器有若干个输入，在某一时刻只有一个输入信号被转换成为二进制码。
如果一个编码器有N个输入端和n个输出端，则输出端与输入端之间应满足关系N≤2n。
例如8线—3线编码器和10线—4线编码器分别有8输入、3位二进制码输出和10输入、4位二进制码输出。
▼ 4线—2线编码器下面分析4输入、2位二进制输出的编码器的工作原理。
根据逻辑表达式画出逻辑图如图1所示。
▲图1该逻辑电路可以实现如表1所示的功能，即当I0～I3中某一个输入为1，输出Y1Y0即为相对应的代码，例如当I1为1时，Y1Y0为01。
这里还有一个问题请读者注意。
当I0为1，I1～I3都为0和I0～I3均为0时Y1Y0 都是00，而这两种情况在实际中是必须加以区分的，这个问题留待后面加以解决。
当然，编码器也可以设计为低电平有效。
▼ 键盘输入8421BCD码编码器计算机的键盘输入逻辑电路就是由编码器组成。
图2是用十个按键和门电路组成的8421码编码器，其功能如表2所示，其中S0～S9代表十个按键，即对应十进制数0～9的输入键，它们对应的输出代码正好是8421BCD码，同时也把它们作为逻辑变量，ABCD 为输出代码(A为最高位)，GS为控制使能标志。
对功能表和逻辑电路进行分析，都可得知：①该编码器为输入低电平有效；②在按下S0～S9中任意一个键时,即输入信号中有一个为有效电平时，GS＝1，代表有信号输入，而只有S0～S9均为高电平时GS＝0，代表无信号输入,此时的输出代码0000为无效代码。
由此解决了前面提出的如何区分两种情况下输出都是全0的问题。
▲ 图2▲ 表2▼ 优先编码器上述机械式按键编码电路虽然比较简单，但当同时按下两个或更多个键时，其输出将是混乱的。
编码器工作原理
编码器工作原理引言概述：编码器是一种用于将机械运动转换为数字信号的装置，广泛应用于各种自动化系统中。
它可以精确地测量物体的位置、速度和方向，从而实现精准控制和监测。
本文将介绍编码器的工作原理，以帮助读者更好地理解其在自动化系统中的作用。
一、光电编码器1.1 光电编码器的结构：光电编码器由光源、光栅、接收器和信号处理电路组成。
光源发出光束，经过光栅反射或透过后，被接收器接收并转换成电信号，信号处理电路将电信号转换成数字信号。
1.2 光电编码器的工作原理：当物体运动时，光栅会随之移动，使得光束的强度发生变化。
接收器接收到的光信号也会随之变化，通过信号处理电路将这些变化转换成数字信号，从而确定物体的位置和速度。
1.3 光电编码器的应用：光电编码器广泛应用于数控机床、机器人、印刷设备等自动化系统中，用于实现位置控制、速度控制和角度测量等功能。
二、磁编码器2.1 磁编码器的结构：磁编码器由磁性标记、磁传感器和信号处理电路组成。
磁性标记可以是永磁体或磁性条，磁传感器用于检测磁场的变化，信号处理电路将检测到的信号转换成数字信号。
2.2 磁编码器的工作原理：当物体运动时，磁性标记会随之移动，磁传感器检测到磁场的变化，并将其转换成电信号。
信号处理电路将电信号转换成数字信号，确定物体的位置和速度。
2.3 磁编码器的应用：磁编码器适用于高温、高速、腐蚀性环境下的自动化系统，如汽车发动机、风力发电机等，用于实现位置控制和速度控制。
三、绝对值编码器3.1 绝对值编码器的结构：绝对值编码器由多个独立的编码单元组成，每个编码单元对应一个位置码。
通过读取每个位置码的状态，可以确定物体的绝对位置。
3.2 绝对值编码器的工作原理：每个编码单元都有一个唯一的位置码，当物体运动时，读取每个位置码的状态，可以确定物体的绝对位置，无需重新归零。
3.3 绝对值编码器的应用：绝对值编码器广泛应用于需要高精度位置控制和无需重新归零的自动化系统中，如医疗设备、航空航天设备等。
编码器工作原理
编码器工作原理编码器是一种常见的电子设备，它在数字通信系统中起着至关重要的作用。
编码器的工作原理是将输入的模拟信号或数字信号转换成特定的编码格式，以便在传输或存储过程中能够更有效地使用和处理。
本文将详细介绍编码器的工作原理，包括其基本原理、分类和应用。
首先，让我们来了解编码器的基本原理。
编码器的核心功能是将输入的信号转换成特定的编码格式，这个过程通常包括两个步骤，采样和量化。
采样是指对输入信号进行周期性的取样，将连续的模拟信号转换成离散的数字信号。
而量化则是将采样得到的数字信号转换成特定的编码格式，通常是通过将信号的幅度近似为最接近的离散数值来实现。
通过这样的处理，编码器能够将输入信号转换成数字形式，以便在数字通信系统中进行传输和处理。
在实际应用中，编码器根据其工作原理和功能特点可以分为多种类型。
最常见的编码器包括模数转换器（ADC）、脉冲编码调制（PCM）、压缩编码器等。
模数转换器是将模拟信号转换成数字信号的重要设备，它通常包括采样保持电路、量化电路和编码电路。
脉冲编码调制是一种将模拟信号转换成脉冲信号的编码方式，它通过对信号进行采样和量化，然后将结果转换成脉冲信号进行传输。
压缩编码器则是将信号进行压缩编码，以减少传输和存储所需的带宽和空间。
除了以上提到的编码器类型，还有许多其他类型的编码器，它们在不同的应用场景中发挥着重要作用。
例如，视频编码器和音频编码器分别用于对视频和音频信号进行压缩编码，以便在数字电视、音频播放器等设备中进行传输和播放。
此外，编码器还广泛应用于通信系统、控制系统、传感器等领域，为数字信号的处理和传输提供了重要支持。
综上所述，编码器是一种将模拟信号或数字信号转换成特定编码格式的重要设备，它的工作原理包括采样和量化两个基本步骤。
根据其功能特点，编码器可以分为不同类型，包括模数转换器、脉冲编码调制、压缩编码器等。
这些编码器在数字通信系统、多媒体设备、控制系统等领域都发挥着重要作用，为数字信号的处理和传输提供了重要支持。
编码器工作原理
编码器工作原理编码器是一种用于将输入信号转换成特定输出信号的设备。
它广泛应用于自动控制系统、通信系统、数码产品等领域。
本文将详细介绍编码器的工作原理和其常见的工作方式。
一、编码器的基本原理编码器的基本原理是将输入信号转换成特定的输出信号，以实现信息的编码和传输。
它通常由输入部份、编码部份和输出部份组成。
1. 输入部份：输入部份接收来自外部的输入信号，可以是电流、电压、光信号等。
输入信号的特点决定了编码器的适合范围和工作方式。
2. 编码部份：编码部份是编码器的核心部份，它将输入信号转换成特定的编码形式。
常见的编码方式有脉冲编码、格雷码、二进制编码等。
不同的编码方式适合于不同的应用场景。
3. 输出部份：输出部份将编码部份生成的编码信号转换成输出信号，可以是电流、电压、光信号等。
输出信号的特点决定了编码器的输出方式和使用方式。
二、编码器的工作方式编码器的工作方式主要分为绝对编码和增量编码两种。
1. 绝对编码：绝对编码器可以直接读取出物体的精确位置信息，不需要通过计数或者复位等操作。
它的工作原理是将每一个位置对应一个惟一的编码，通过读取编码信号来确定物体的位置。
绝对编码器通常具有高精度和高分辨率的特点，适合于对位置要求较高的应用。
2. 增量编码：增量编码器通过计数脉冲的方式来确定物体的位置。
它的工作原理是将物体的运动转换成脉冲信号，通过计数脉冲的数量和方向来确定物体的位置和运动状态。
增量编码器通常具有较低的成本和较简单的结构，适合于对位置要求不太严格的应用。
三、编码器的应用领域编码器广泛应用于各个领域，以下是一些常见的应用领域：1. 自动控制系统：编码器可以用于测量和控制机械设备的位置、速度和角度等参数，实现精确的运动控制。
2. 通信系统：编码器可以用于数字通信系统中的信号编码和解码，实现信息的传输和处理。
3. 数码产品：编码器可以用于数码相机、数码音乐播放器等产品中的位置和控制功能，提供更好的用户体验。
编码器的工作原理介绍

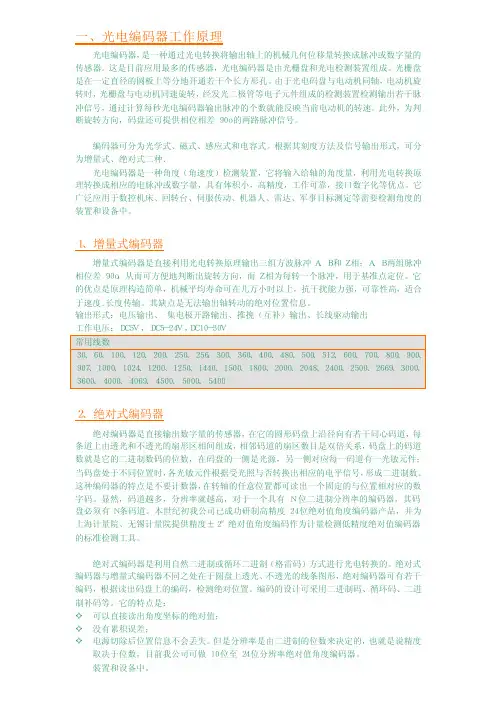

光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的 传感器。这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘 是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋 转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉 冲信号，通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判 断旋转方向，码盘还可提供相位相差 ９０ｏ 的两路脉冲信号。
低 高
站功
号能
︵码 地
址
︶
编码器答：
０１ ０３ ０４ ００ ０Ｘ ＸＸ ＸＸ ＸＸ ＸＸ
数据 数据 ＣＲＣ 校验码
² 时钟为周期性中断的脉冲，脉冲数 ｎ 由从设备所送出的 ＳＳＩ 位数决定。时钟中 断停止状态为高电平。
² 时钟的频率为从设备所支持的频率范围，须知频率越快，数据越不稳定，传输 的距离也越近， 在实际使用中 ，现场环境的干扰、 传输电缆的选择、 接地的好 坏等都成为数据可靠阻碍，需要根据现场来解决。
访问其它设备的过程，如何回应来自其它设备的请求，以及怎样侦测错误并记录。它制定了
消息域格局和内容的公共格式。
当在一 Ｍｏｄｂｕｓ 网络上通信时，此协议决定了每个控制器须要知道它们的设备地址，识
别按地址发来的消息，决定要产生何种行动。 如果需要回应，控制器将生成反馈信息并用
Ｍｏｄｂｕｓ 协议发出。在其它网络上，包含了 Ｍｏｄｂｕｓ 协议的消息转换为在此网络上使用的帧或
上面的内容不变。主机格式中的读取点数可以为 ０１ 也可以为 ０２（０２ 是为了兼容某些协议）。
从机回答帧中的功能码（０３）不变。
编码器构造与工作原理讲解
编码器构造与工作原理讲解
编码器是一种数字电路，用于将模拟信号转换为数字信号的一种装置。
它的工作原理是通过采样、量化和编码三个步骤来实现。
首先，采样器将模拟信号进行采样，即在连续时间内取出一系列离散时间点的信号值。
然后，量化器将采样得到的信号进行量化，即将连续的信号值映射到离散的信号级别上，形成一组离散的数字值。
最后，编码器将量化后的数字信号编码成二进制码字。
具体来说，在采样阶段，采样器根据设定的采样率对模拟信号进行采样，得到一组采样值。
采样率越高，采样精度越高，但同时需要更大的存储容量。
在量化阶段，量化器将采样得到的信号值映射到一组离散的信号级别上。
常用的量化方法有线性量化和非线性量化。
线性量化将连续的信号值均匀映射到离散的信号级别上，而非线性量化则根据信号的特性进行不均匀映射，以提高信号的编码效率。
最后，在编码阶段，编码器将量化后的数字信号编码成二进制码字。
常用的编码方法包括脉冲码调制（PCM）、差分脉冲
编码调制（DPCM）和编码调制（DM）等。
编码后的数字信
号可以更容易地传输和存储，且具有较好的抗干扰性和可靠性。
整个编码器的构造主要由采样器、量化器和编码器组成。
采样器采集模拟信号，量化器将采样值量化为离散信号，编码器将量化后的信号编码为二进制码字。
通过这三个步骤，编码器能够将模拟信号转换为数字信号，实现信号的数字化处理和传输。
《编码器的原理》课件
用于机器人的精确控制和定位。
自动化生产线
用于自动化生产线的精确控制和定位。
编码器的选型与使
04
用
编码器的选型原则
01
根据应用需求选择
根据具体的应用需求，如速度、 精度、环境条件等，选择适合的 编码器类型和规格。
02
考虑接口兼容性
03
成本效益分析
确保所选编码器与控制系统或设 备的接口相兼容，便于连接和数 据传输。
位置检测
02
在自动化生产线和机器人中，增量式编码器用于检测位置和角
度。
运动控制
03
在数控机床、印刷机械等设备中，增量式编码器用于实现精确
的运动控制。
绝对值编码器
03
绝对值编码器的结构
码盘
绝对值编码器的主要组成部分，通常为圆盘状，上面刻有二进制 码道。
光电检测元件
码盘上刻有码道，通过光电转换原理，将码盘上的二进制码转换为 电信号。
高精度是编码器技术的重 要发展方向之一。未来， 编码器将采用更先进的技 术和材料，提高测量精度 和分辨率，以满足高精度 测量的需求。
可靠性是编码器技术的重 要指标之一。未来，编码 器将采用更可靠的设计和 材料，提高设备的稳定性 和可靠性，减少故障率， 提高设备的可用性和寿命 。
易用性是编码器技术的另 一个重要发展方向之一。 未来，编码器将更加易于 安装、调试和使用，降低 使用难度和成本，提高设 备的可维护性和可操作性 。
高精度化
未来编码器将更加高精度化，采用更先进的技术和材料， 提高测量精度和分辨率，满足高精度测量的需求。
THANKS.
05
编码器技术的创 新发展
编码器技术的智 能化
编码器技术的高 精度
编码器工作原理
编码器工作原理编码器是一种用来将输入信号转换成特定编码形式的设备，它在各种领域都有着广泛的应用，比如数字通信、控制系统、计算机等。
编码器的工作原理是通过将输入信号进行编码，然后输出特定的编码信号，以便于传输、存储或者处理。
在这篇文档中，我们将深入探讨编码器的工作原理及其应用。
首先，我们来了解一下编码器的基本结构。
编码器通常由输入端、编码电路和输出端组成。
输入端接收来自外部的信号，比如声音、图像、运动等，然后将这些信号传输给编码电路。
编码电路会根据特定的编码规则，将输入信号转换成对应的编码形式，最后输出给输出端。
接下来，让我们详细了解一下编码器的工作原理。
编码器的工作原理主要包括信号采样、量化和编码三个步骤。
首先是信号采样。
信号采样是指将连续的模拟信号转换成离散的数字信号的过程。
在这一步中，编码器会以一定的时间间隔对输入信号进行采样，获取一系列离散的信号样本。
接着是量化。
量化是指将采样得到的模拟信号样本转换成数字信号的过程。
在这一步中，编码器会根据一定的量化规则，将连续的模拟信号样本转换成离散的数字信号值。
最后是编码。
编码是指将量化得到的数字信号转换成特定编码形式的过程。
在这一步中，编码器会根据特定的编码规则，将量化得到的数字信号转换成对应的编码形式，比如二进制、格雷码等。
除了以上的基本工作原理，编码器还有许多不同的类型和应用。
常见的编码器类型包括数字编码器、模拟编码器、旋转编码器等。
每种类型的编码器都有着不同的工作原理和适用范围，比如数字编码器适用于数字信号的编码和传输，而模拟编码器适用于模拟信号的编码和处理。
在实际应用中，编码器有着广泛的用途。
比如在数字通信系统中，编码器可以将声音、图像等模拟信号转换成数字信号，以便于传输和处理；在控制系统中，编码器可以将机械运动转换成数字信号，以便于监控和控制；在计算机系统中，编码器可以将各种数据转换成特定的编码形式，以便于存储和处理。
总的来说，编码器是一种非常重要的设备，它通过将输入信号进行采样、量化和编码，将其转换成特定的编码形式，以便于传输、存储或者处理。
编码器的工作原理
编码器的工作原理编码器是一种数字电子器件，其工作原理是将输入信号转换为对应的数字编码输出。
它在通信系统、自动控制、数字电路和计算机系统等领域中得到广泛应用。
本文将介绍编码器的工作原理以及常见的编码器类型。
一、编码器的工作原理：1.信号采样：在编码器中，输入信号通常是模拟信号或数字信号。
在信号采样阶段，输入信号会被周期性地采样，将连续的信号转换为离散的信号。
采样的频率取决于实际应用的要求以及系统的采样率。
2.编码处理：在信号采样后，采样的信号需要被编码成数字形式的编码输出。
编码过程是将离散信号映射为二进制编码的过程。
编码器根据特定的编码规则将信号的不同状态映射为二进制编码。
常见的编码规则有格雷码、二进制编码等。
二、编码器的分类：编码器根据信号特性和应用领域的不同，可以分为多种类型。
常见的编码器有以下几种。
1.绝对值编码器：绝对值编码器将每个位置上的输入信号映射为唯一的编码输出。
常见的绝对值编码器有二进制编码器和格雷码编码器。
二进制编码器将每个位置上的输入信号映射为二进制数，例如4位二进制编码器可以表示0-15的数字。
格雷码编码器是一种独特的编码方式，相邻的任意两个编码仅有一个位数发生变化，以减少误差和问题。
2.相对值编码器：相对值编码器将信号的变化状态编码为相对于前一状态的变量。
常见的相对值编码器有增量式编码器和霍尔效应编码器。
增量式编码器将每个位置上的输入信号与上一状态进行比较，以计算输出信号的变化量。
霍尔效应编码器通过利用霍尔传感器感测磁场的变化来实现编码。
三、编码器的应用：1.通信系统：在通信系统中，编码器用于将模拟信号转换为数字信号，以便传输和处理。
例如，音频编码器用于将声音信号编码为数字信号，以便在数字音频播放器和计算机上播放。
2.自动控制系统：在自动控制系统中，编码器用于检测和测量旋转的位置和速度。
例如，在机械系统中，旋转编码器用于测量电机的角度和速度，并将其转换为数字信号，以便控制系统对电机进行精确控制。
编码器的基本原理及应用
编码器的基本原理及应用编码器是一种数字电路或系统，用于将输入信号转换成对应的编码输出。
它的基本原理是根据输入信号的特征进行识别和转换，以达到信息传输、数据存储和信号处理等多种应用。
编码器有很多种类，其中常见的有优先编码器、旋转编码器、格雷码编码器等。
1.优先编码器：优先编码器是一种将N个输入信号转换成M位编码输出的电路，其中M可以小于等于N。
当多个输入信号同时为高电平时，优先编码器会自动优先选择最高位的输入进行编码，并生成对应的M位二进制编码输出。
优先编码器常用于独占资源的多路选择器、状态转换器等应用场景。
2.旋转编码器：旋转编码器是一种将旋钮或编码盘的位置转换成数字编码输出的设备，常用于测量旋转位置和采集用户输入。
旋转编码器通常由一个固定的中心轴和一个旋转的编码盘组成，编码盘上有一定数量的凸起或凹槽形成的编码环。
旋转编码器通过监听编码环的状态变化来识别旋转方向和步长，然后将旋转信息转换成相应的数字输出。
3.格雷码编码器：格雷码编码器是一种将二进制数字转换成格雷码输出的电路，其中格雷码是一种相邻数字变化只有一位的码制。
在格雷码编码器中，输入二进制数字通过特定的编码逻辑电路转换成相应的格雷码输出。
格雷码编码器常用于数字转换器、通信系统和旋转编码器等应用。
编码器的应用非常广泛，其中一些常见的应用包括：1.数字通信系统：在数字通信系统中，编码器用于将声音、视频或其他类型的信号转换成数字编码进行传输。
编码器能够使信号压缩、增强容错能力和提高传输速率。
2.数据存储系统：在数据存储系统中，编码器用于将数据转换成数字编码进行存储。
编码器能够使数据压缩、提高存储密度和保障数据的完整性。
3.传感器信号处理：在传感器信号处理中，编码器用于将传感器输出的模拟信号转换成数字编码进行处理和分析。
编码器能够使传感器信号数字化、提高精度和减少干扰。
4.数字电路设计：在数字电路设计中，编码器用于实现多路选择器、状态转换器和逻辑门等复杂电路。
编码器工作原理
编码器工作原理编码器是一种常见的电子设备，用于将输入的摹拟或者数字信号转换为特定的编码形式。
它在许多领域中被广泛应用，例如通信系统、计算机网络、自动化控制系统等。
本文将详细介绍编码器的工作原理及其应用。
一、编码器的基本原理编码器的基本原理是将输入信号转换为特定的编码形式。
它通常由两个主要部份组成：输入接口和编码逻辑。
1. 输入接口：输入接口用于接收输入信号，可以是摹拟信号或者数字信号。
摹拟信号通常由传感器或者电路产生，而数字信号可以来自计算机或者其他数字设备。
2. 编码逻辑：编码逻辑是编码器的核心部份，它将输入信号转换为特定的编码形式。
编码逻辑可以采用不同的编码方式，常见的编码方式包括二进制编码、格雷码、BCD码等。
二、常见的编码器类型及其工作原理1. 二进制编码器：二进制编码器将输入信号转换为二进制编码形式。
它通常由多个开关或者传感器组成，每一个开关或者传感器对应一个二进制位。
当开关或者传感器处于打开状态时，对应的二进制位为1；当开关或者传感器处于关闭状态时，对应的二进制位为0。
2. 格雷码编码器：格雷码编码器将输入信号转换为格雷码编码形式。
格雷码是一种特殊的二进制编码，相邻的两个码字之间惟独一个位数发生改变。
格雷码编码器的工作原理是通过逻辑电路将输入信号转换为格雷码。
3. BCD编码器：BCD编码器将输入信号转换为BCD码（二进制编码的十进制表示形式）。
BCD编码器通常由四个二进制编码器组成，每一个编码器对应一个十进制位。
它的工作原理是将输入信号转换为相应的二进制编码，然后将二进制编码转换为BCD码。
三、编码器的应用领域编码器在许多领域中都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：编码器在通信系统中用于将摹拟信号或者数字信号转换为特定的编码形式，以便在传输过程中提高信号的可靠性和传输效率。
2. 计算机网络：编码器在计算机网络中用于将数字信号转换为特定的编码形式，以便在网络传输中提高数据的可靠性和传输速率。
编码器的工作原理及接线
编码器的工作原理及接线编码器是一种用于将输入信号转换为特定输出信号的装置，它在各种电子设备中都有着重要的应用。
本文将介绍编码器的工作原理以及接线方法，希望能为大家对编码器有更深入的了解。
首先，我们来了解一下编码器的工作原理。
编码器通常由输入端和输出端组成，通过输入端接收输入信号，并将其转换为特定的输出信号。
在数字系统中，编码器通常用于将数字信号转换为特定的编码形式，以便于传输和处理。
而在模拟系统中，编码器则可以将模拟信号转换为数字信号或其他形式的编码信号。
在数字系统中，常见的编码器有二进制编码器、格雷编码器等。
二进制编码器将输入的数字信号转换为二进制形式，而格雷编码器则是一种特殊的二进制编码器，它的输出信号在相邻编码之间只有一个位的差异，这样可以有效地减少误码率。
在模拟系统中，编码器通常用于将模拟信号转换为数字信号。
这种编码器可以通过取样和量化的方式，将连续的模拟信号转换为离散的数字信号，以便于数字系统的处理和传输。
常见的模拟到数字编码器有脉冲编码调制（PCM）编码器、δ-Σ调制编码器等。
接下来，我们将介绍编码器的接线方法。
在实际应用中，编码器通常需要与其他设备进行连接，以实现信号的输入和输出。
接线时需要注意以下几点：首先，要确定编码器的输入端和输出端。
通常情况下，编码器的输入端和输出端会在外部接口上标有相应的标识，用户可以根据标识来确定接线的方式。
其次，要选择合适的连接线。
在接线时，需要选择合适的连接线，以确保信号的传输质量。
通常情况下，可以选择屏蔽线或者双绞线等，以减少外部干扰对信号的影响。
最后，要注意接线的顺序和方式。
在接线时，需要按照编码器的说明书或者技术规范来进行接线，以确保接线的正确性和稳定性。
同时，还需要注意接线的方式，可以选择焊接、插拔或者螺丝固定等方式。
总的来说，编码器是一种用于将输入信号转换为特定输出信号的装置，它在数字系统和模拟系统中都有着重要的应用。
在接线时，需要注意选择合适的连接线和接线方式，以确保信号的传输质量和稳定性。
编码器的工作原理
编码器的工作原理
编码器是一种常见的电子设备，它在许多领域都有着重要的作用，比如数字通信、计算机系统、工业控制等。
那么，编码器的工作原理是什么呢？下面我们将从基本原理、工作过程和应用领域等方面进行介绍。
首先，我们来了解一下编码器的基本原理。
编码器是一种将机械位移或角度转换为数字信号的装置。
它可以将机械运动转换为数字信号输出，以便于计算机或控制系统进行处理。
编码器通常由测量部分和信号处理部分组成，测量部分用于测量机械位移或角度，信号处理部分则将测量到的信号转换为数字信号输出。
其次，我们来了解一下编码器的工作过程。
编码器的工作过程可以分为测量、信号处理和输出三个步骤。
首先，测量部分通过内部的传感器或光电器件来测量机械位移或角度，然后将测量到的信号传输给信号处理部分。
信号处理部分会将测量到的模拟信号转换为数字信号，并进行相应的处理，最终输出数字信号供计算机或控制系统使用。
接下来，我们来了解一下编码器的应用领域。
编码器在工业控制领域有着广泛的应用，比如在数控机床、机器人、自动化生产线等设备中常常使用编码器来测量机械位移或角度，以实现精确的位置控制。
此外，编码器还在数字通信、计算机系统等领域有着重要的应用，比如在通信设备中用于信号的编码和解码，以及在计算机系统中用于位置反馈和运动控制等方面。
总的来说，编码器是一种将机械位移或角度转换为数字信号的装置，它的工作原理包括测量、信号处理和输出三个步骤。
编码器在工业控制、数字通信、计算机系统等领域都有着重要的应用，可以实现位置控制、信号编解码等功能。
通过对编码器的工作原理进行深入了解，我们可以更好地应用和理解这一重要的电子设备。
编码器的工作原理
编码器的工作原理编码器是一种常见的电子设备，它在许多领域都有着重要的作用，比如在通信、电子设备控制、自动化系统等方面。
那么，编码器是如何工作的呢？接下来，我们将详细介绍编码器的工作原理。
首先，我们需要了解编码器的基本结构。
编码器通常由一个旋转部件和一个固定部件组成。
旋转部件通常是一个轴承，它可以随着被测量物体的旋转而旋转。
而固定部件则是一个固定在机械结构上的传感器，用于检测旋转部件的运动。
编码器的工作原理可以简单地概括为，通过检测旋转部件的运动并将其转化为电信号，从而实现对旋转运动的测量和控制。
具体来说，编码器通常采用光电或磁电原理来检测旋转部件的运动。
在光电编码器中，固定部件上会安装一对光电传感器，它们会发出光束并检测光束被遮挡的情况。
而旋转部件上则会安装一个光栅或编码盘，它们会随着旋转而使光束遮挡的情况发生变化。
通过检测这种变化，光电编码器就可以确定旋转部件的运动情况，并将其转化为相应的电信号。
而在磁电编码器中，则是通过安装在旋转部件和固定部件上的磁性材料来实现对旋转运动的检测。
当旋转部件运动时，磁性材料的位置会发生变化，固定部件上的传感器就可以检测到磁场的变化，并将其转化为电信号。
无论是光电编码器还是磁电编码器，它们都可以实现对旋转运动的高精度测量和控制。
这得益于编码器内部精密的结构和先进的信号处理技术。
通过对编码器输出的电信号进行处理，我们可以得到旋转部件的准确位置、速度和加速度等信息，从而实现对被测量物体的精准控制。
总的来说，编码器的工作原理是通过检测旋转部件的运动并将其转化为电信号，实现对旋转运动的测量和控制。
无论是光电编码器还是磁电编码器，它们都是现代工业中不可或缺的重要设备，为各种自动化系统和电子设备提供了可靠的测量和控制手段。
希望本文能够帮助读者更好地理解编码器的工作原理。
编码器工作原理
编码器工作原理编码器是一种用于将机械运动转换为数字信号的设备。
它在许多领域中被广泛应用，例如机器人技术、自动化控制系统和数码设备等。
本文将详细介绍编码器的工作原理。
一、编码器的基本原理编码器可以将机械运动转换为数字信号，以便于计算机或者其他设备进行处理。
它通常由两个主要部份组成：光学传感器和编码盘。
1. 光学传感器：光学传感器是编码器的核心部件之一。
它通常由发光二极管（LED）和光电二极管（光敏二极管或者光电二极管）组成。
LED发出光线，光线照射到编码盘上的光栅或者刻线上，然后被光电二极管接收。
光电二极管将接收到的光信号转换为电信号，并发送给计算机或者其他设备进行处理。
2. 编码盘：编码盘是光学传感器的配套部件。
它通常由透明的圆盘或者条状物组成，上面刻有光栅或者刻线。
光栅通常由黑色和白色的条纹组成，黑白相间。
当光线照射到光栅上时，光电二极管会根据光线的强弱变化产生不同的电信号。
二、编码器的工作模式编码器的工作模式可以分为两种：增量式编码器和绝对式编码器。
1. 增量式编码器：增量式编码器通过计算脉冲数来确定物体的位置和运动方向。
它通常有两个输出信号通道：A相和B相。
当物体运动时，光电二极管接收到的光信号会产生脉冲，每一个脉冲对应一个位置变化。
A相和B相之间存在90度的相位差，可以通过检测A相和B相的电平变化来确定运动方向。
此外，增量式编码器还可以通过一个Z相信号来确定物体的起始位置。
2. 绝对式编码器：绝对式编码器可以直接确定物体的位置，无需计算脉冲数。
它通常有多个输出信号通道，每一个通道对应一个特定的位置。
这些位置通道上的光栅或者刻线编码不同，通过检测不同的编码组合来确定物体的位置。
绝对式编码器的优点是可以直接读取物体的位置，无需进行计数操作。
三、编码器的应用领域编码器在许多领域中都有广泛的应用，下面是一些常见的应用领域：1. 机器人技术：编码器被广泛应用于机器人技术中，用于测量机器人的关节角度和位置，以实现精确的运动控制。
自动编码器的基本原理解析(七)
自动编码器的基本原理解析自动编码器是一种用于学习数据表示的神经网络模型，它能够从输入数据中学习到一种有效的编码，然后再解码回原始数据。
在深度学习领域，自动编码器被广泛应用于特征学习、数据降维和生成模型等任务中。
本文将从基本原理出发，对自动编码器的结构和工作原理进行解析。
一、基本结构自动编码器通常由编码器和解码器两部分组成。
编码器将输入数据映射到一个低维的隐藏表示，而解码器则将这个隐藏表示映射回原始的输入数据。
在训练过程中，自动编码器的目标是最小化重构误差，即通过编码和解码的过程，尽可能地保持原始数据的信息。
二、编码器编码器通常由多层神经网络组成，每一层都由一些神经元组成。
输入数据经过多层神经网络的非线性变换，最终映射到隐藏表示。
在这个过程中，编码器不断地提取输入数据的特征，并将其编码成隐藏表示。
这种逐层的特征提取过程使得自动编码器能够学习到数据的高阶特征，从而实现更好的表示学习。
三、解码器解码器的结构通常与编码器相似，但是其作用是将隐藏表示映射回原始的输入数据。
在训练过程中，解码器的目标是最小化重构误差，即尽可能地将隐藏表示解码成原始数据。
解码器的输出就是自动编码器对输入数据的重构结果，通过比较原始数据和重构数据之间的差异，可以评估自动编码器学习到的表示的质量。
四、损失函数在自动编码器的训练过程中，损失函数是评估重构误差的指标。
常见的损失函数包括均方误差和交叉熵等。
均方误差适用于连续型数据的重构，而交叉熵适用于离散型数据的重构。
通过最小化损失函数，自动编码器可以不断地调整编码和解码的参数，从而学习到更有效的数据表示。
五、应用领域自动编码器在深度学习领域有着广泛的应用。
在特征学习方面，自动编码器能够从原始数据中学习到更具有判别性的特征，从而提高模型的泛化能力。
在数据降维方面，自动编码器能够将高维数据映射到低维的隐藏表示，从而实现对数据的有效压缩。
此外，自动编码器还被应用于生成模型中，能够通过学习到的数据表示生成与原始数据具有相似分布的新数据样本。
编码器的原理讲解
一、编码器的介绍 二、编码器的分类 三、常用编码器的工作原理 四、编码的输出及接口 五、编码器的应用及安装
编码器的介绍
编码器Encoder为传感器(Sensor)类的一种，主要 用来检测机械运动的速度、位置、角度、 距离或计 数，除了应用在机械外，许多的马达控制如伺服马达 均需配备编码器以供马达控制器作为换相、速度及位 置的检出。
绝对值编码器码盘
• 通过一组光电耦合器扫描旋转盘上的代码图案。 • 每一个位置有其独一无二的代码。
绝对值编码器的输出码
• 1 自然二进制 码 0000 0001 0010 0011 0100
• 2 循环二进制码（格雷码 ）0000 0001 0011 0010 0110
格雷码的特点：相邻的整数在他的数字表示中只 有一个不同，可避免数字转换电路中出现很大的 峰值电流（如3-4，0011-0100） 二进制-格雷码 转换格式 ：高位保留 次高位取（ 二进制）高位与次高位的“异或”运算
正余弦编码器输出形式
直尺编码器
直尺编码器： 通过测量被测物体的直线行程长度并将测量到
的行程长度转化为脉冲电信号输出 原理通俗的讲就是将旋转编码器的码盘拉成一条
直线
光栅尺编码器
• 光栅位移传感器的工作原理，是由一对光栅副 中的主光栅（即标尺光栅）和副光栅（即指示光 栅）进行相对位移时，在光的干涉与衍射共同作 用下产生黑白相间（或明暗相间）的规则条纹图 形，称之为莫尔条纹。经过光电器件转换使黑白 （或明暗）相同的条纹转换成正弦波变化的电信 号，再经过放大器放大，整形电路整形后，得到 两路相差为90o的正弦波或方波，送入光栅数显 表计数显示。
旋转编码器内部构造图
谢谢!
光电式数字编码器的原理
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编码器的若干问题
所有的工作原理就不做过分详细的解释介绍，网络上很多，主要面对一些初学者，这里主要讲解一些应用时候的疑问，以及编码器分类的疑问，对你很大很好的帮助
1.关于旋转变压器：处理信号的时候，可以去除高频部分，从而可
以实现输出的信号接近正余弦信号，输入信号一般在7V/10KHZ。
优点是抗震，耐污性能好，耐腐蚀。
一般都是奇数的极对数，但是对于多极对数而言，一般技术多与电机的极数相等。
2.增量式编码器：
工作原理：①利用发出的A与B的相位差信号来判断正反转，例如A在B前90度那么是正转。
②而且每转一圈就会有一个零位参考点。
信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、
NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL 也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
A.B两相联接，用于正反向计数、判断正反向和测速。
A、B、Z三相联接，用于带参考位修正的位置测量。
A、A-，
B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电
磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。
对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
缺点：有零点累计误差，抗干扰能力较差。
对于HTL来说，一般采用单极信号传输（A+、B+、Z+），两者都需要寻原点，寻原点的时候要找到零点信号
3．绝对值编码器(也可以带Sin/Cos增量信号)
类型有下列形式，
3
在测量时断电的情况下，对于Resolver而言，测量的范围是（-180——+180）。
SEK的单圈而言，（0——360）假如显示-8.那么断电后，重新上电的结果应该是352度。
SEL多圈，则是（0-4096圈）4096=16*16*16，应用在可以正反转的场合较好，不浪费编码器的用途。
对于SSI而言，海德汉有一对同步时针，CLK+/CLK-,还有DATE+/DATE-并且各自的信号成对双绞线，传送时候有协议，所以必须把数据传送完毕，
4.补充知识
对于系统的精度而言，一般应该综合的看，并不是电机的精度高，系统的精度就高，对于编码器而言，可以衡量的精度有线数，就是分辨率，转一圈输出的脉冲数，例如1000线的编码器，360度除以线数就是一个脉冲表示的度数，比如1000线的旋转编码器，那么一个脉冲表示转了0.36度。
灭弧装置，当感性负载较大，突然断电的时候，会有较大的电流电压，产生较大的高次谐波，那么周围的电线像天线一样接受高次谐波。
对于线缆相交的时候，应正交较好，可以隔开干扰。
线数就是每转的脉冲数，分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
一个16位的绝对旋转编码器,他的分辨率就是2的16次方分之一,因为编码器采用4频,所以他每转一圈就是2的16次方/4=8192,这里的8192就是线数。
5。
