光学距离传感器原理
光学距离传感器原理光学距离传感器是一种能够测量物体与传感器之间距离的设备。
它利用了光的传播速度和反射原理，通过发射光束并测量光束的传播时间来计算距离。
光学距离传感器常用于工业自动化、机器人导航、无人驾驶和智能家居等领域。
光学距离传感器的工作原理基于时间飞行（TOF）技术。
传感器发射一个短脉冲的激光束，并记录激光束从传感器发射到物体反射回传感器的时间。
根据光在真空中的传播速度和测量得到的时间，可以计算出物体与传感器之间的距离。
为了保证测量的准确性和稳定性，光学距离传感器通常使用红外激光作为光源。
红外激光具有较短的波长和较高的能量，能够在各种环境条件下提供稳定的测量结果。
传感器还配备了接收器，用于接收反射回来的光束，并将其转换为电信号进行处理。
光学距离传感器的工作过程可以分为发射和接收两个阶段。
在发射阶段，传感器发射一个短脉冲的红外激光束，该激光束以光速传播到物体表面，并被物体反射回传感器。
在接收阶段，传感器的接收器接收到反射回来的光束，并将其转换为电信号。
通过测量激光束发射和接收的时间差，传感器可以计算出物体与传感器之间的距离。
光学距离传感器的测量精度取决于多个因素，包括激光束的功率、接收器的灵敏度、测量时间的精确性等。
为了提高测量精度，传感器通常会进行多次测量，并取平均值作为最终结果。
此外，传感器还具有自动校准功能，可以根据环境条件的变化进行自适应调整，以保证测量结果的准确性。
光学距离传感器具有许多优点。
首先，它具有非接触式测量的特点，可以在不接触物体的情况下进行距离测量，避免了物体受损或污染的风险。
其次，光学距离传感器的测量范围广泛，可以测量从几厘米到几百米的距离。
此外，光学距离传感器的响应速度快，可以实时监测并测量快速移动的物体。
光学距离传感器在许多领域都有广泛的应用。
在工业自动化中，它可以用于测量物体的位置、检测物体的存在与否，实现自动化生产线的控制和优化。
在机器人导航中，光学距离传感器可以帮助机器人感知周围环境，避免障碍物，并规划最优路径。
光传感器(Photo Sensor)

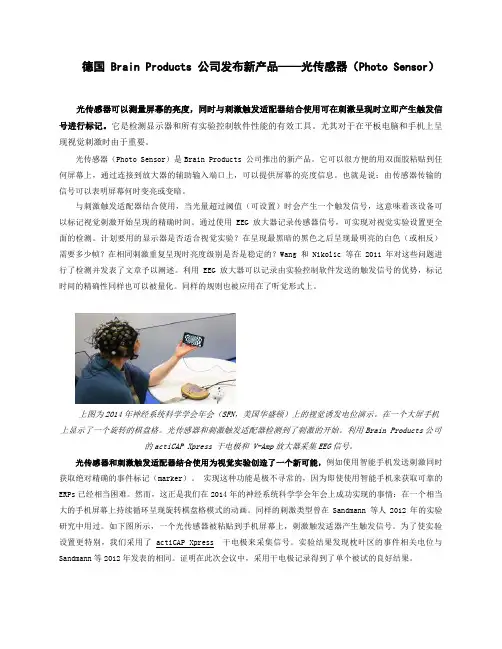

德国 Brain Products 公司发布新产品——光传感器（Photo Sensor）光传感器可以测量屏幕的亮度，同时与刺激触发适配器结合使用可在刺激呈现时立即产生触发信号进行标记。
它是检测显示器和所有实验控制软件性能的有效工具。
尤其对于在平板电脑和手机上呈现视觉刺激时由于重要。
光传感器（Photo Sensor）是Brain Products 公司推出的新产品。
它可以很方便的用双面胶粘贴到任何屏幕上，通过连接到放大器的辅助输入端口上，可以提供屏幕的亮度信息。
也就是说：由传感器传输的信号可以表明屏幕何时变亮或变暗。
与刺激触发适配器结合使用，当光量超过阈值（可设置）时会产生一个触发信号，这意味着该设备可以标记视觉刺激开始呈现的精确时间。
通过使用EEG放大器记录传感器信号，可实现对视觉实验设置更全面的检测。
计划要用的显示器是否适合视觉实验？在呈现最黑暗的黑色之后呈现最明亮的白色（或相反）需要多少帧？在相同刺激重复呈现时亮度级别是否是稳定的？Wang 和Nikolic 等在2011年对这些问题进行了检测并发表了文章予以阐述。
利用EEG放大器可以记录由实验控制软件发送的触发信号的优势，标记时间的精确性同样也可以被量化。
同样的规则也被应用在了听觉形式上。
上图为2014年神经系统科学学会年会（SFN，美国华盛顿）上的视觉诱发电位演示。
在一个大屏手机上显示了一个旋转的棋盘格。
光传感器和刺激触发适配器检测到了刺激的开始。
利用Brain Products公司的actiCAP Xpress 干电极和 V-Amp放大器采集EEG信号。
光传感器和刺激触发适配器结合使用为视觉实验创造了一个新可能，例如使用智能手机发送刺激同时获取绝对精确的事件标记（marker）。
实现这种功能是极不寻常的，因为即使使用智能手机来获取可靠的ERPs已经相当困难。
然而，这正是我们在2014年的神经系统科学学会年会上成功实现的事情：在一个相当大的手机屏幕上持续循环呈现旋转棋盘格模式的动画。
光传感器(Light)距离传感器_近程传感器(Proximity )原理
MID传感器简介Light Sensor & Proximity Sensor内容Light Sensor1Proximity Sensor2光谱光度学物理量——发光强度（I/Intensity）定义：单色光源（频率540×1012 Hz，波长555nm）的光在给定方向上（该方向上的辐射强度为1/683瓦特每球面度）的单位立体角内发出的光强度。
单位：cd（坎德拉）常见光源发光强度：●太阳，2.8E27 cd●高亮手电，10000 cd●5mm超高亮LED，15 cd光度学物理量——光通量（F/Flux）定义：点光源或非点光源在单位时间内所发出的能量,其中可产生视觉者（人能感觉出来的辐射通量）即称为光通量。
单位：Lm（流明）常见光源的效率（流明/瓦，Lm/W）●白炽灯，15●白色LED，20●日光灯，50●太阳，94●钠灯，120光度学物理量——照度（E/Illuminance）定义：照射到单位面积上的光通量。
单位：Lx/Lux（勒克斯) ，1(Lx) = 1 Lm/m2。
常见照度（Lx）：●阳光直射（正午）下，110,000●阴天室外，1000●商场内，500●阴天有窗室内，100●普通房间灯光下，100●满月照射下，0.2光度学物理量——亮度（L/Luminance）定义：单位光源面积在法线方向上，单位立体角内所发出的光强度。
单位：nt（尼特) ，1(nt) = 1 cd/m2。
常见发光体的亮度（nt）：●太阳表面，2,000,000,000●白炽灯灯丝，10,000,000●阳光下的白纸，30,000●人眼能习惯的亮度，3,000●人眼能比较好的分辨出颜色的亮度，1●无月夜空，0.0001MID显示屏在不同照度下，人眼对背光亮度感受Light Sensor ——分类与特性Light Sensor ——主要参数●测量范围●频率响应●传感输出线性度●工作电流●Power down时电流●零位输出温度稳定性●传感输出温度稳定性Light Sensor ——供应商Avago Technologies US inc.Everlight Electronics Co LtdIntersilMaxim Integrated ProductsMicrosemi Analog Mixed Signal GroupON SemiconductorOSRAM Opto Semiconductors IncPanasonic-SSGPanasonic Electric WorksRohm SemiconductorsSharp MicroelectronicsSilicon Laboratories IncTexas InstrumentsThomas Research ProductsToshibaVishay Semiconductors内容Light Sensor1Proximity Sensor21、磁感应式：线圈磁铁式电涡流式霍耳式2、电容式3、超声波4、光学5、红外红外式近程传感器原理四个距离Sensor与Led间距Sensor与Barrier间距Led与Barrier间距Barrier高度玻璃对Viewing Angle的影响Barrier的作用人体反射时的处理算法一般反射物的处理算法Proximity Sensor ——主要参数●频率响应●IR LED驱动电流●工作电流Proximity Sensor ——供应商Avago Technologies US Inc.Digi InternationalFreescale SemiconductorInfineon TechnologiesIntersilNXP SemiconductorOSRAM Opto Semiconductors IncParallax IncSilicn Laboratories Inc。
激光测距传感器的原理及应用
激光测距传感器的原理及应用激光测距传感器是一种基于激光技术的高精度测量设备，广泛应用于工业、建筑、测绘、汽车和军事等领域。
本文将介绍激光测距传感器的原理、工作方式以及应用场景。
激光测距传感器的原理基于激光束的反射和时间控制。
其内部包括一个发射器和一个接收器，发射器发射一束短脉冲的激光光束，当光束碰撞到目标物体时，部分光线会被物体吸收，一部分则会反射回来，接收器会接收到这些反射的光信号。
根据发射和接收光信号之间的时间差，传感器可以计算出目标物体与传感器的距离。
激光测距传感器的工作方式相对简单直观。
首先，传感器发射一束激光光束，该光束在空气或真空中传播。
然后，光束碰撞到目标物体，并被反射回传感器。
接收器接收到反射的光信号，并将其转换为电信号。
最后，通过计算光信号从发射到接收的时间差，传感器可以确定目标物体与传感器之间的距离。
激光测距传感器具有许多应用场景。
其中，最常见的应用是进行距离测量。
在工业制造中，激光测距传感器可以精确测量物体的长度、宽度和高度，用于质量控制和尺寸检查。
在建筑和测绘领域，激光测距传感器可以用于快速测量建筑物的高度和形状，用于土地勘测和建筑设计。
在汽车领域，激光测距传感器可以用于自动驾驶车辆的障碍物检测和安全辅助系统。
此外，激光测距传感器还可以应用于军事领域的目标探测和识别。
除了距离测量外，激光测距传感器还可以进行速度测量。
通过测量一个物体相对于传感器的位置变化速度，传感器可以计算出物体的运动速度。
这在交通监控和运动分析等领域中具有重要意义。
另一个激光测距传感器的应用是进行三维成像。
激光测距传感器可以扫描周围环境，并测量不同点之间的距离。
通过这些测量数据，传感器可以创建出环境的三维模型。
这在虚拟现实、机器人导航和游戏开发等领域中具有广泛应用。
总结起来，激光测距传感器利用激光技术进行距离测量，其原理基于激光束的反射和时间控制。
该传感器的应用十分广泛，包括距离测量、速度测量和三维成像等多个领域。
光幕传感器功能及原理
光幕传感器功能及原理1. 前言随着现代技术的不断发展，传感器在各个应用领域中的应用越来越广泛。
其中，光幕传感器作为一种常见的传感器，被广泛应用于生产线的自动化控制、机器人的运动控制、安全设备的监测等领域。
本文将对光幕传感器的功能和原理进行详细介绍。
2. 光幕传感器的功能光幕传感器主要用于检测物体在一定范围内的存在与否，可以用来进行物体检测，距离测量等任务。
光幕传感器通常由一个发射机和一个接收机构成，发射机发出光束，接收机接收光束的反射信号，并将信号转化为数字信号。
当被检测物体穿过光束时，接收机将不再接收到光束的反射信号，从而可以判断物体的存在与否。
光幕传感器的检测范围可以根据需要进行调整，通常可以调整为几厘米到几米不等。
另外，光幕传感器还可以通过调整发射光束的波长和频率来适应不同的工作环境。
在生产线的自动化控制中，光幕传感器通常被用于检测产品的到位情况，以便自动化机器人可以将产品从传送带上取下或分拣出不符合要求的产品。
在机器人的运动控制中，光幕传感器通常被用于检测机器人运动的轨迹和位置，以确保机器人运动的稳定性和精度。
在安全设备的监测中，光幕传感器通常被用于监测危险区域的入侵情况，以确保工作环境的安全。
3. 光幕传感器的原理光幕传感器的原理比较简单，主要是利用光的反射原理来进行物体的检测。
当光束经过发射机发出后，经过一定的传播距离后，会被反射回来。
接收机会接收到被反射回来的光束，并将信号转化为数字信号。
当被检测物体穿过光线时，光线就会被物体遮挡，这样接收机就会检测不到反射信号，从而可以判断物体的存在与否。
光幕传感器有很多种不同的实现方式，主要包括红外光幕传感器、激光光幕传感器和超声波光幕传感器等。
红外光幕传感器通常是由红外线发射管和红外线接收管组成，激光光幕传感器则是利用激光发射器发出高强度的激光束来进行物体检测，超声波光幕传感器则是利用超声波来进行物体的检测。
综上所述，光幕传感器在现代工业生产和安全设备中的应用十分广泛，其原理和实现方式也各具特色。
手机距离传感器原理及应用
手机距离传感器原理及应用距离传感器又叫位移传感器，距离传感器一般都在手机听筒的两侧或者是在手机听筒凹槽中，这样便于它的工作。
当用户在接听或拨打电话时，将手机靠近头部，距离传感器可以测出之间的距离到了一定程度后便通知屏幕背景灯熄灭，拿开时再度点亮背景灯，这样更方便用户操作也更为节省电量。
距离传感器原理利用各种元件检测对象物的物理变化量，通过将该变化量换算为距离，来测量从传感器到对象物的距离位移的机器。
根据使用元件不同，分为光学式位移传感器、线性接近传感器、超声波位移传感器等。
手机使用的距离传感器是利用测时间来实现距离测量的一种传感器.红外脉冲传感器通过发射特别短的光脉冲，并测量此光脉冲从发射到被物体反射回来的时间，通过测时间来计算与物体之间的距离。
距离传感器的分类1、光学式位移传感器（智能传感器ZX-L-N系列等）光源发出的光通过透镜进行聚光，并照射到物体上。
物体发出的反射光通过受光透镜集中到一维的位置检测元件（PSD）＊上。
如果物体的位置（距离测定器的距离）发生变化，PSD上成像位置将不同；如果PSD的两个输出平衡发生变化，PSD上的成像位置将不同，PSD的两个输出平衡会再次发生变化。
如果将这两个输出作为A、B，计算A/（A＋B），并加上适当的拉线系数‘k’和残留误差‘C’，可求得公式为:位移量=A/(A+B)+K+C。
测得的值不是照度（亮度），而是A、B两个输出的位移量，因此即使与测定对象物之间的距离发生变化，受光光量发生变化也不会受影响，可以得到与距离的差、位置的偏移成比例的线性输出。
PSD方式与CCD(CMOS)方式PSD方式的原理特长：将对象物上的光点光束投影到受光元件上时的重心位置换算为距离CCD(CMOS)方式的原理特长：分别检测对象物上的光点光束投影到受光元件上时的CCD(CMOS)的各像素的光量，并换算为距离。
CMOS与CCD的差异CCD是指ChargeCoupledDevice（电荷传输元件）的略称，而CMOS则是ComplementaryMetalOxideSemi-conductor（互补性金属氧化半导体）的略称。
光传感器(Light)距离传感器_近程传感器(Proximity )原理
MID传感器简介Light Sensor & Proximity Sensor内容Light Sensor1Proximity Sensor2光谱光度学物理量——发光强度（I/Intensity）定义：单色光源（频率540×1012 Hz，波长555nm）的光在给定方向上（该方向上的辐射强度为1/683瓦特每球面度）的单位立体角内发出的光强度。
单位：cd（坎德拉）常见光源发光强度：●太阳，2.8E27 cd●高亮手电，10000 cd●5mm超高亮LED，15 cd光度学物理量——光通量（F/Flux）定义：点光源或非点光源在单位时间内所发出的能量,其中可产生视觉者（人能感觉出来的辐射通量）即称为光通量。
单位：Lm（流明）常见光源的效率（流明/瓦，Lm/W）●白炽灯，15●白色LED，20●日光灯，50●太阳，94●钠灯，120光度学物理量——照度（E/Illuminance）定义：照射到单位面积上的光通量。
单位：Lx/Lux（勒克斯) ，1(Lx) = 1 Lm/m2。
常见照度（Lx）：●阳光直射（正午）下，110,000●阴天室外，1000●商场内，500●阴天有窗室内，100●普通房间灯光下，100●满月照射下，0.2光度学物理量——亮度（L/Luminance）定义：单位光源面积在法线方向上，单位立体角内所发出的光强度。
单位：nt（尼特) ，1(nt) = 1 cd/m2。
常见发光体的亮度（nt）：●太阳表面，2,000,000,000●白炽灯灯丝，10,000,000●阳光下的白纸，30,000●人眼能习惯的亮度，3,000●人眼能比较好的分辨出颜色的亮度，1●无月夜空，0.0001MID显示屏在不同照度下，人眼对背光亮度感受Light Sensor ——分类与特性Light Sensor ——主要参数●测量范围●频率响应●传感输出线性度●工作电流●Power down时电流●零位输出温度稳定性●传感输出温度稳定性Light Sensor ——供应商Avago Technologies US inc.Everlight Electronics Co LtdIntersilMaxim Integrated ProductsMicrosemi Analog Mixed Signal GroupON SemiconductorOSRAM Opto Semiconductors IncPanasonic-SSGPanasonic Electric WorksRohm SemiconductorsSharp MicroelectronicsSilicon Laboratories IncTexas InstrumentsThomas Research ProductsToshibaVishay Semiconductors内容Light Sensor1Proximity Sensor21、磁感应式：线圈磁铁式电涡流式霍耳式2、电容式3、超声波4、光学5、红外红外式近程传感器原理四个距离Sensor与Led间距Sensor与Barrier间距Led与Barrier间距Barrier高度玻璃对Viewing Angle的影响Barrier的作用人体反射时的处理算法一般反射物的处理算法Proximity Sensor ——主要参数●频率响应●IR LED驱动电流●工作电流Proximity Sensor ——供应商Avago Technologies US Inc.Digi InternationalFreescale SemiconductorInfineon TechnologiesIntersilNXP SemiconductorOSRAM Opto Semiconductors IncParallax IncSilicn Laboratories Inc。
光接近传感器介绍总结
2
CM36682 结构堆叠建议
放主板
Structure reference， mm为单位 H2=0-1mm C1=2.6 H1=H2 mm +1.1 H2=1-2mm H2=2-3mm
D1=D2=1.6-2.0mm D1=D2=2.0-2.2mm D1=D2=2.2-2.4mm
W1=0.4mm, W2≤1.0mm W1 =0.4mm, W2≤1.0mm W1 =0.4mm, W2≤1.0mm
CM36682 结构堆叠建议
架起方式
CM36682 结构堆叠建议
结构建议： 1 2 当间隙大于0.3mm 时候，需要加装rubber,以防内部串光过大 当间隙小于等于0.3mm时，信噪比能满足要求，可不加装rubber, 但考虑实际组装中存在公差，为确保内部串光一致性，仍建议加装 rubber。 也可通过在FPC底部加泡棉的方式，使CM36682抬高，和TP 玻 璃下表面做到无间隙，这样既不会因组装公差碰坏，也可保证串 光一致性。
4 2in1 主板上可以相对放置更深。以capella cm36283+cm36521 建议为 例，在不加导光柱情况下, PCB到TP lens 下表面正常可以到 4.5mm ,3in1 在此情况下性能没有保证
5
数据输出方面，capella的 PS 输出值是在0-255 之间变化，针对结构的差 异, 如间隙变化或者是黑色/白色TP等，数据变化没有avago 3in1 那么大； 阀值设置相对简单. ALS方面，由于3IN1 开孔较小，使得ALS 方向性很强，即ALS数据会 随着方向的变化而改变很大，加大调试ALS 的难度。Capella 2in1形式 芯片cm36283表面本身就是一块玻璃面，可以增大ALS的接收面积,所以 ALS 的表现会优于常用3IN1 形式。
