乙苯流程图
乙苯生产原理
乙苯生产原理1.1.1烃化反应机理1.1.1.1生成乙苯: C2H4+C6H6=C6H5C2H5在沸石催化剂上存在Lewis酸中心，可以吸附干气中的乙烯分子，生成正碳离子L-CH2CH2+，再与苯进行加成反应生成乙苯。
这一反应是可逆反应，但是在反应条件下，正向反应(烃化)比逆反应(反烃化)更有利。
烃化反应是放热反应。
反应热△H=-106.2KJ/ mol。
1.1.1.2生成多乙苯:如：C6H5C2H5+C2H4=C6H4(C2H5)2乙苯可以进一步烷基化生成二乙苯、三乙苯等。
（有邻、间、对三种异构体）1.1.1.3多乙苯反烃化: C6H4(C2H5)2+C6H6=2C6H5C2H5在反烃化反应器中，在沸石催化剂上同样存在Lewis 酸中心，吸附多乙苯分子生成正碳离子，发生烷基转移反应生成乙苯，并达到稳态浓度。
1.1.1.4生成丙苯和丁苯: C3H6+C6H6=C6H5C3H7C4H8+C6H6=C6H5C4H9干气中除含10～30(V)%的乙烯外，还含有少量的丙烯和丁烯，在烃化催化剂上，同样发生烷基化反应，生成同相应组分呈平衡的丙苯（异丙苯和正丙苯）和丁苯（4个异构体：正丁苯、异丁苯仲丁苯和叔丁基苯）；丙苯和丁苯之类较高级的烷基苯不象乙苯那样稳定，在反烃化反应器中，在Lewis酸中心作用下，它们较易脱烷基，也能较容易发生相互转变，而且在低空速时，较易经过烯烃聚合和裂解转变为乙苯。
C6H5C3H7+C6H6→C6H5C2H5+C6H5CH3+C3H6C6H5C4H9+C6H6→C6H5C2H5+C6H5C3H7+C6H5CH3+C4H81.1.1.5生成甲苯:甲苯可以由非芳烃、乙苯和二甲苯生成的，且主要是由丙苯和丁苯之类较高级烷基苯生成的。
甲苯在反应器中不易通过脱烷基方法除去。
1.1.1.6生成二甲苯:在Lewis 酸中心作用下，在反应温度下，乙苯能够异构化生成二甲苯，三个二甲苯异构体之间很容易进行异构化，在反应器流出物中它们接近热力学平衡。
工艺流程
PEB回收塔从不可回收的双环化合物如二苯甲烷和二苯乙烷中，分离可回收利用的组分，主要是二乙苯、丁苯和三乙苯。PEB回收塔的操作要求是控制PEB在塔釜残油中含量最少，同时限制馏出物中双环化合物的量。
PEB回收塔在真空下操作。此塔的再沸器使用高压蒸汽，塔顶冷凝器TT-1114产生低低压蒸汽。PEB塔再沸器是用泵循环、抑制汽化的设计，目的是为了获得好的操作弹性和稳定的沸腾状态。从PEB塔回流罐MS-1112来的塔顶凝液用PEB回流泵PP-1112A/S既作为回流送至塔顶，又作为精制循环PEB送至转烷基化反应器。塔釜的出料作为吸收塔的贫油，被PEB塔釜泵PP-1113A/S送至苯乙烯单元的尾气吸收系统。在残油进储罐之前，其可以被PEB残油冷却器TP-1120冷却。一小股泵出口的塔釜物料经TP-1120冷却再经过PEB残油过滤器GF-1138A/S，用作PP-1113A/S的净化冲洗。PEB回收塔的尾气经PEB塔尾气冷凝器的冷却水进一步冷凝，同时PEB塔真空泵PV-1129提供了塔的真空。
转烷基化反应器的进料是苯和PEB的混合物，操作的比例是苯比PEB质量比2.0。循环PEB与苯混合并在转烷基化反应器TT-1102进料加热器中被高压蒸汽加热。当催化剂是新的时，转烷基化反应进料温度期望大约在190oC。渐渐地随着转烷基化反应催化剂活性下降，入口温度会提高到220oC，这是最高的循环温度。
在精馏单元，未反应的苯，PEB和重组分从烷基化和转烷基化反应器出料中分离出来以生产EB产品。EB单元内的精馏单元共有5个塔，其中4个可以由其塔顶馏出物冷凝（放热）而产生可用的蒸汽。
苯回收塔（AS－1101）从烷基化和转烷基化反应器出料中回收苯。经过苯回收塔精馏后的液苯将给烷基化和转烷基化反应器系统进料。苯回收塔的塔釜液给EB回收塔进料。在EB回收塔的塔顶可得到精馏后的高纯度乙苯。EB回收塔的塔釜液给PEB回收塔进料，PEB回收塔可以从重组分中分离出PEB和其他更高级的烷基苯。纯净的PEB馏出物给转烷基化反应器系统进料，PEB回收塔的塔釜液将作为苯乙烯单元的贫油吸收剂，最终作为燃料油焚烧。为了移除在反应器中产生的和进料带来的水和少量的烃（碳氢化合物）组分，还提供了一个轻组分塔。轻组分浓缩后和苯乙烯单元排放气一起通入苯乙烯单元的尾气吸收系统最终进入氢气压缩机或作为苯乙烯单元的蒸汽加热炉燃料。
乙苯生产操作规程(3篇)
第1篇一、前言乙苯是一种重要的有机化工原料，广泛应用于塑料、合成橡胶、合成纤维等领域。
为确保乙苯生产过程中的安全、稳定、高效，特制定本操作规程。
二、适用范围本规程适用于乙苯生产过程中的操作管理，包括原料准备、反应、分离、储存等环节。
三、操作规程1. 原料准备（1）检查原料的质量，确保符合生产要求。
（2）将原料按照一定比例进行混合，搅拌均匀。
（3）将混合后的原料送入反应釜。
2. 反应（1）启动反应釜，调节温度、压力等参数，确保反应条件符合工艺要求。
（2）在反应过程中，密切观察反应釜内的情况，如温度、压力、颜色等，确保反应过程正常。
（3）反应结束后，关闭反应釜，进行冷却、降压处理。
3. 分离（1）将反应后的混合物送入分离塔，进行分离。
（2）调节分离塔的温度、压力等参数，确保分离效果。
（3）分离出的乙苯进入收集罐，其他组分进入废液处理系统。
4. 储存（1）将收集到的乙苯送入储存罐，注意储存罐的密封性，防止泄漏。
（2）储存过程中，定期检查储存罐的温度、压力等参数，确保储存安全。
（3）储存罐内的乙苯，根据生产需求进行出料。
5. 安全注意事项（1）操作人员必须经过专业培训，熟悉乙苯生产操作规程。
（2）操作人员需穿戴防护用品，如防毒面具、防护手套、防护服等。
（3）禁止在生产区域吸烟、饮酒。
（4）禁止将易燃、易爆物品带入生产区域。
（5）操作过程中，如发现异常情况，应立即停止操作，报告相关部门。
四、记录与检查1. 操作人员需详细记录生产过程中的各项参数，如温度、压力、产量等。
2. 定期检查设备运行状况，确保设备正常运行。
3. 定期检查生产环境，确保生产环境符合要求。
五、附则1. 本规程由生产部门负责解释。
2. 本规程自发布之日起实施，原有规定与本规程不符的，以本规程为准。
3. 如遇特殊情况，需对本规程进行修改，经相关部门批准后执行。
4. 本规程的解释权归生产部门所有。
第2篇一、目的为确保乙苯生产过程的安全、稳定和高效，特制定本操作规程。
苯乙烯工艺流程图
BH2017-Ⅳ-045-GY-04-A
第 4 张 共 8 张
TI 4005 PG-0410-25-B-A-F PL-0412-25-B-A-F PL-0413-25-B-A-F FIC 4005 XV4026 XV4025 PL-0414-25-B-A-F PL-0415-25-B-A-F PL-0420-50-B-A-F TI 4010 XV4205 PL-0421-25-B-A-F PL-0423-25-B-A-F PL-0422-25-B-A-F
放空 E-304
XV3068 LIC 3024
凝液
PC-0113-25-B-A-F FIC 3005 FFI 3105 XV3064 XV3065 XV3069 FIC 3006
V-303 汽 包
E-301 过热器
制 设 图 计 核 核 定
E-302 低压废热锅炉
苯乙烯装置 反应工段 工艺流程图
比 例
校 审 审
BH2017-Ⅳ-045-GY-02-A
第 2 张 共 8 张
X-301 急冷器 RW SW 急冷水 自E303 自T303
HX-3402 凝液分离罐
E-306 后冷器
V-307 压缩机吸入罐
PG-0221-25-B-A-F XV3106
VT-0223-25-B-A-F
去V-308 不凝气
工艺水至 循环水厂
PW-0229-32-B-A-F
PL-0216-25-B-A-F XV3099
XV3100
LIC 3106 PL-0212-32-B-A-F XV3091 XV3092 XV3094 PG 3510Fra bibliotekV305
PL-0214-32-B-A-F PL-0211-32-B-A-F LIC 3108
乙苯工艺流程说明

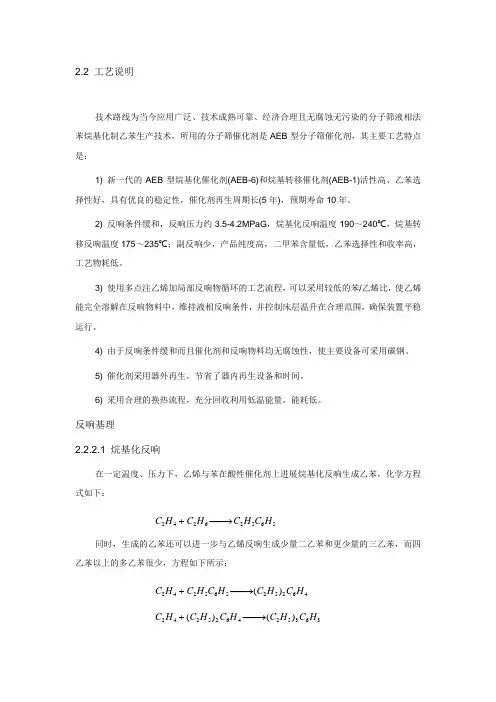

2.2 工艺说明技术路线为当今应用广泛、技术成熟可靠、经济合理且无腐蚀无污染的分子筛液相法苯烷基化制乙苯生产技术，所用的分子筛催化剂是AEB 型分子筛催化剂，其主要工艺特点是：1) 新一代的AEB 型烷基化催化剂(AEB-6)和烷基转移催化剂(AEB-1)活性高、乙苯选择性好，具有优良的稳定性，催化剂再生周期长(5年)，预期寿命10年。
