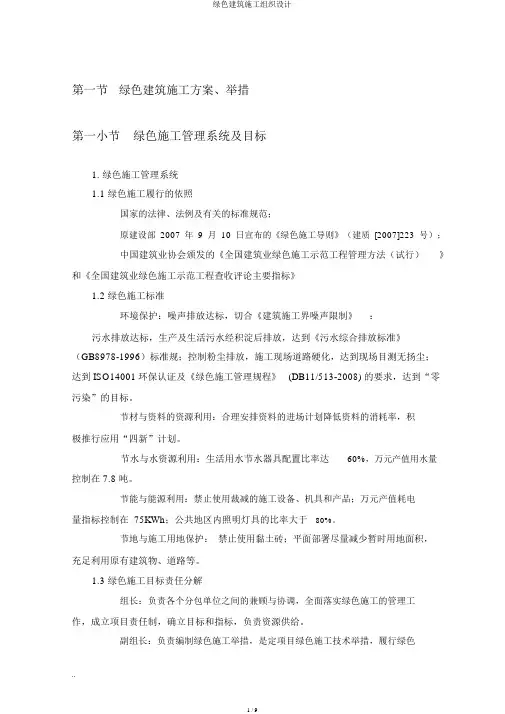

绿色建筑(摘自施工组织设计)

7.4 建筑节能施工方案

7.4.1 节能设计

本项目地址为郑州市，属于寒冷B区，按照《河南省公共建筑节能设计标准实施细则》（DBJ41/075-2016）、《河南省居住建筑节能设计标准（寒冷地区65%+）》DBJ41/062-2017进行节能设计

(1)住宅部分

1）外墙面：90厚半硬质岩（矿）棉板（燃烧性能为A级）薄抹灰外墙保温体系；（5号楼采用混凝土钢筋网架复合保温CL建筑体系构造，外墙190mm 挤塑板，两侧各60钢筋混凝土保护层，热桥部位50mm挤塑板，外附60mm钢筋混凝土保护层，外保温系统采用60mm厚钢筋混凝土不燃体在其表面作为防护层，防护层应将保温材料完全包裹）。

2）所有屋面：80厚挤塑板（燃效性能为不低于B1级）保温构造

3）架空或外挑楼板：80厚岩棉板（燃烧性能为A级）保温构造。

4）非采暖地下室顶板：60厚岩棉板（燃烧性能为A级）保温构造。

5）分隔采暖与非采暖空间隔墙：20厚无机保温砂浆（燃烧性能为A级）保温构造。

6）分隔采暖与非采暖空间的户门，节能外门。传热系数K=1.7W/

（㎡.K）。

7）（除5#楼）外墙门窗均采用热铝合金低辐射中空玻璃（6+12A+6）。传热系数K=2.4W/（㎡.K），且玻璃平均遮阳系数SC=0.6。(5#楼外墙门窗采用塑料窗框（白玻中空）（6mm+9A+6mm）.传热系数K=2.6W/(m2.K),且玻璃平均遮阳系数SC=0.87)

本子项体形系数及部分围护结构的传热系数不满足规范限制要求，经过对整体建筑的耗热量指标进行权衡验算，该设计的耗热量Qh=8.3W/m2小于限值8.40W/m2,因此该建筑达到《河南省居住建筑节能设计标准（寒冷地区65%+）》DBJ41/062-2017规范要求。

（1）公建部分

1）外围护结构保温构造如下： ①外墙面：90厚半硬质岩（矿）棉板（燃烧性能为A 级）薄抹灰外墙保温体系；

②非采暖地下室顶板;60厚半硬质（矿）棉板（燃烧性能为A 级）保温构造；

③分隔采暖与采暖空间的隔墙：20厚无机保温砂浆（（燃烧性能为A 级）保温构造；

④分隔采暖与非采暖空间的户门，节能外门，传热系数K=1.7W/(m 2.K). ⑤外墙门窗均采用热铝合金低辐射中空玻璃（6+12A+6）。传热系数

K=2.4W/（㎡.K ），且玻璃平均遮阳系数SC=0.79。

该子项体形系数及围护结构的传热系数满足规范限制要求，因此该建筑达到《河南省建筑节能设计标准》（DBJ41/075-2016）规范要求。

7.4.2 主要分部分项方案

7.4.2.1 外墙保温工程施工方案

（1）外墙外保温工艺流程 (岩棉板)

（2）保温系统施工要点(岩棉板)

1）基层处理、弹控制线挂基准线

为确保岩棉板安装的平整、垂直度符合要求，需要弹控制线与挂基准线。 ①基层处理：墙面应清理干净、清洗油渍、清扫浮灰等。墙面松动、风化部分应剔除干净。检查找平层是否符合要求,基层验收合格后方可进行保温施工。

②弹线控制：根据实际建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝、装饰缝线等。弹出单体楼房的外地坪水平线起点。

挂基准线、安托岩棉板粘贴

验收 基层处理岩棉板界面处理锚栓固定 饰面施工

③挂基准线：在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制岩棉板的垂直度和平整度。

2）安装楼层间水平防烟带

安装防火棉之前先安装防火承托板，防火承托板是通过射钉和自攻钉分别固定于楼板砼结构和横梁上，防火托板采用1.2mm厚镀锌钢板。就位后的防火板一侧固定在防火隔断横染上（或可当作防火隔断横梁），用拉钉固定，一侧与主体连接，用射钉固定，在安装中先在横梁钻孔，用拉钉连接钻孔时要注意对照防火板上的孔位钻孔。选择适当的拉钉在钻好的孔处将防火板与横梁拉锚固。注意如果拉钉不稳要重新拉锚。将拉好拉钉的防火板从下向上紧靠结构定位，然后用射钉枪将防火板的另一侧钉在主体结构上。

采用80mm厚防火岩棉面根据现场实测的宽度尺寸进行截切后安装在此防火钢板内，安装需在晴天进行，并立即进行封闭，以免被雨水淋湿。可在板块安装后安装的应后安装以保护防火岩棉，安装完后应在表面用钢丝封闭。

3）岩棉板专用胶粘剂的配制

在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加胶粘剂粉料，加液体量约为粉剂的20%；充分搅拌5-7分钟，直到搅拌均匀，稠度适中，即可使用。

4）岩棉板界面处理

选用的岩棉板规格和外观尺寸偏差在规定范围内。在使用粘结剂粘贴保温板的施工前，须在矿棉板上先上一道表面处理层。

表面处理层的做法为：在岩棉板的外表面需要涂抹一层厚薄适度的胶粘剂（厚度约为1mm），这层砂浆的施工必须用不锈钢的平整刮刀用力抹平，使胶浆应能嵌入岩棉板的纤维丝中。待表面处理层稍干后，可以准备布胶粘贴。

5）岩棉板粘贴

①粘贴岩棉板宜采用条粘法，将涂胶面积不小于50%的岩棉板粘贴于基层墙体上，然后自下而上均匀挤压、滑动就位，并随时检查平整度和垂直度。板边挤出的胶粘剂应及时清理，相邻岩棉板应紧密对接，不留板缝，且板间高差不大于1.5mm，墙面边角处的岩棉板最小尺寸不应小于300mm。

②岩棉板应自下而上沿水平方向横向铺贴，保证连续结合，板缝自然靠

紧，相邻板面应平齐，且上下两排岩棉板应竖向错缝板长1/2。达不到时至少确保200mm宽度错缝。保温板的排列原则：外墙大面积铺板必须水平、同缝，垂直面要错缝排列。

③布好胶的岩棉板立即粘贴到墙面上，动作迅速，以防胶料结皮而影响粘结效果。岩棉板粘贴在墙上后，用2m直尺进行压平操作，以保证板面平整度符合要求且黏结牢固。达到板与板间挤紧，在碰头缝处不可涂抹粘结砂浆。每粘贴完一块板，应及时清除干净板侧挤出的粘结料，板间不留间隙。板与板之间要挤紧，板间缝隙不大于1㎜。板间缝隙应用岩棉条填塞，粘结砂浆不允许存在于保温板的缝隙中。

④保温板粘贴时应先从阴、阳角和门、窗口方向上施工，即先用大板作好特殊重点部位。一般从墙拐角（阳角）处粘贴，应先排好尺寸，切割岩棉板，使其粘贴时垂直交错连接，确保拐角处顺垂且交错垂直。

转角处岩棉板交错咬合

⑤在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。门窗洞口四角部位的岩棉板应采用整块岩棉板裁成“L”型进行铺贴，不得拼接。接缝距洞口四周距离应不小于200 mm。
