长虹彩电通病及维修经验大集合
长虹彩电通病及维修经验大集合
长虹C2589彩色电视机 黑白图像正常,但无彩色 色通道电路 TA7698AP第(12)脚电压为8.9V,R506开路
长虹C2589彩色电视机 开机无光栅,无音,电源灯亮 加重低音电路 TA8213K第(7)脚对地短路,使微处理器无+5V电压,TA8213损坏
长虹C2589彩色电视机 开机后几秒钟自动保护 误差取样电路 +B为65V,正常为115V,NQ826不良
长虹C2589彩色电视机 开机后几秒钟自动保护 行输出电路 行电流为670mA,R844(0.47Ω)fu 增值
长虹C2589彩色电视机 待命灯亮,但无光无声 行推动电路 TA7698第(33)脚电压为8.4V,R408变值
6、长虹C2589工作一会场上部有黑条线无数，线*不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
长虹C2589彩色电视机 无光无声,无字符显示,面板上的指示灯为待机状态 微处理控制电路 NQA01第10脚电压为5V,NQA01损坏
长虹C2589彩色电视机 Fra bibliotek栅正常,但无像,无音 调谐电路 VT为33V,NQA32(υPC574)开路
长虹C2589彩色电视机 无像,无音,但有光,且其雪花点不正常 中放通道 TA7680AP第12脚电压为0.8V,Z101损坏
长虹彩电通病及维修经验大集合5
长虹彩电通病及维修经验大集合（5）作者：不详来源：互联网发布时间：2006-9-8 4:43:36 发布人：zjf29.长虹C2919P彩电：指示灯亮，打不开机（不能二次开机）。
开机测主电压为45V，说明机器处于待机状态，直接将VQ836（2SA1015）的E、C短路，主电压输出115V，屏幕出现亮度，说明电源部份正常，故障在CPU 范围，测CPU供电、复位电压、晶振振荡、遥控接收输入电压均正常，只剩下CPU的键盘扫描了，用遂个脱开法查得面板微动开关的TV/AV转换开关SA08内部漏电，更换，修复。
2001.4.2028.长虹C2162彩电：屏幕上部出现折叠很密的回扫线。
按常规代换电容C310（10UF/160V）和C302（10UF/50V）均无效，测V310（2SC2073）、V301（2SA940）工作电压均基本正常，关机查得泵电源供电电阻（2SC2073集电极处）R312（1.2K/7W)开路，更换，修复。
2001.4.2027.长虹CK53A彩电：放一小时左右、有时几天出现图象无亮度信号，呈现出底片状（亮度信号丢失），伴音正常。
一般情况下是由于维修S301内部簧片因年久氧化所致，清冼该开关即可，或（可参见近几年的新长虹M11机芯）干脆将开关常合脚两端直接用焊锡焊通（主要是电容C301的负极与IC301的1脚连通）也可。
2001.4.1926.长虹CK53A彩电：自动搜索节目（节目号能翻转）后不能存台（出现跳转符号SKIP）。
测电脑存贮记忆块D092（M58655P）的12脚无-27V电压，查稳压管VD990（W2 70B）已被击穿短路，更换，修复。
2001.4.1925.长虹C2169KV彩电：显象管打火后，有水平一条亮线，输入电视信号也无伴音。
测主12V没电，查得整流二极管V418(S5295G)已击穿短路，限流电阻R418(0.33Ω/0. 5W)也被烧断，更换后开机，只有白板一张仍无声音，从音、视频端子输入音、视频信号仍然是白板也无声音；测N201（TA7698AP）39脚电压为5.6V，而正常电压应为3. 0V左右，用电烙铁脱开（TA7698AP）39脚与外围的连线，开机测39脚电压为8.8V，而外围电压为2.9V，说明TA7698AP已坏，更换，开机出现黑白图象和声音但无彩色，测TA7698AP 7脚电压为固定的1.2V，并不随遥控变化，查得色度控制管V704（2SC1815）已软击穿，至使其集电极电压为1.2V；更换后，开机有彩色但调节范围过窄，测色度控制输出隔离保护管V730（2CK75D）也被软击穿，用1N4148代换之，故障彻底排除，修复。
长虹彩电通病及维修经验大集合
会员转贴：原创（常宏）[原创]长虹CN-5机芯电源电路原理及维修长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路，被广泛应用在长虹红双喜、红太阳25及29彩电中，其各机型的社会占有量较大。
该机芯开关电源电路是一种脉冲调宽式开关电源电路，电压适应范围在l50V-270V，带负载能力强，电路简单。
电源部分主要由进线;波电路、桥式整流电路、启动电路、脉宽调制信号产生电路、稳压电路、过压和过流检测电路等组成。
主要利用汤姆逊公司生产的TEA2261集成电路作小信号处理，该集成电路产生脉宽调制信号作为开关管Q80l 激励脉冲信号，使开关管Q80l工作，整机电源输出两路电压24V和ll5V，供给整机伴音功放、调谐器和行扫描电路。
其电源电路原理图如附图220V交流电压通过保险管F801及电源开关S80l，经C801、T80l、T802、C802组成的低通滤波器滤除高频脉冲波，加到由全桥D80l及C804、C805、C806、C807组成的桥式整流电路整流、R80l电阻限流、C808滤波产生300V左右的直流电供给电源电路工作。
300V直流电其中一路经开关变压器T803（17）_（11）绕组加至开关管Q80l集电极；另一路经启动电路R832、R83l加到Q831的基极和集电极，Q831 开始导通，从发射极输出l0·5V左右的电压加到N801 TEA2261的（16）脚，N80l得电后经（9）脚外接软启动电容充电延时一定时间后，内部振荡器起振从N80l TEA2261（14）脚输出开关管脉宽激励信号，经L801、R808、C814加到开关管Q80l基极，Q801开始进入工作状态，开关电源电路起振，在开关变压器次级（8）_（6）脚之间耦合电压经D842整流；C844滤波，形成次级主输出115V电压，（1）_（4）脚间电压经D84l、R84l整流；C843 滤波输出24V电压。
长虹彩电维修资料与维修经验大集合(优选.)
长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。
10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。
代负载时2秒钟烧行管。
11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。
12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。
长虹彩电电视机维修通病故障维修资料85例
长虹彩电电视机维修通病故障维修资料85例1．长虹CJ47A彩电行不同步，原因是行振荡电容C507虚焊。
2．长虹CK49A彩电图象上方白色的细横条纹查出电容C407失效。
3．长虹CJK51B1彩电无彩色该机无彩色、无字符，根据原理分析，同时出现上述两种故障的原因，一般是无行逆程脉冲输入。
测TA7698AP的38脚电压为0V（正常应为0．65V 左右）异常，再测量字符显示电路M50453-012⑥脚电压也为0V（正常为0．55V左右），显然上述两电路均无行逆程脉冲输入。
检查行逆程脉冲电路的T414⑦脚输出正常；又检查电容C412发现异常，接着检查R251电阻，发现开路，更换R251后开机正常。
4．长虹CJK53B彩电光栅的中间部位较亮是场输出反馈电路中电容C307容量减小造成。
5．长虹51-Ⅲ彩电无光、无声无光、无声，有“吱吱”声。
测115V只有20V左右，检查电源行逆程脉冲反馈电路的D808正反向电阻不正常，更换D808后故障排除。
6．长虹CK53A彩电不记忆自动搜索节目时，若节目号变化，故障多在D902②脚的-30V电压上。
常为VD990击穿、C933电容漏电。
若自动搜索节目时，节目号不变化，故障多在AFC电路频率偏移。
7．长虹CK53A彩电图象上下抖动故障原因是电容C404（3．3UF/16V）漏电造成。
8．长虹CR53A彩电不开机按总电源开关红灯亮，过一会绿灯也亮。
按二次开机键后红灯不灭，CPU（M50436-560SP）⑨脚无开机电平输出。
查CPU5V电源及复位电压正常，故障原因是CPU28、29脚对地电容漏电，更换后开关自如。
9．长虹CR53K彩电场抖动调节场频电位器能使图象暂时稳定，测AN5435的15脚供电电压正常，13脚电压在6V上下抖动。
经查是该脚外接电容C404（3．3UF/16V）严重漏电。
10．长虹C1742彩电通病水平一条亮线原是保险电阻R805（5．1Ω/0．5 W）开路。

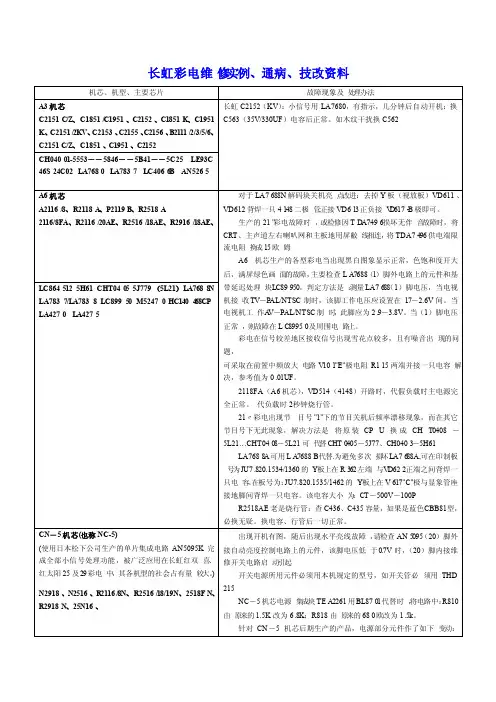

长虹彩电技改通病维修实例
K、C2151 /2KV、C2153 、C2155 、C2156 、B2111 /2/3/5/6、
C2151 C/Z、C1851 、C1951 、C2152
CH040 01-5553――5846――5B41――5C25 LE93C
46S 24C02 LA768 0 LA783 7 LC406 6B AN526 5
由 原来的 1.5K 改为 6 .8K；R818 由 原来的 68 0欧改为 1 .5k。
针对 CN －5 机芯后期生产的产品，电源部分元件作了如下 变动：
MN187 1274 CHT06 01 CHT06 05 MN128 0R AN509 5（AN519 5） TA877 6N TA754 58 TA872 0N TEA22 61 MC145 77
R2916N（R2518N 相同）行中心右移3 公分，无字符，AV 也无图： 行脉冲高压包（9）脚 D403、D404 短路，更换 D404（5.1V）正常。D403 负端正常为 0.7V。
25N16图压缩 10公分，并向上翻滚，C302，10N 电容不良。 R2519N 无规律自动关机，有时不开机：R820（0.15 欧）变质为 0.5
T 2981，T 2982机图差：查 为天线输 入放大 盒有问题，可跨线高频头与天线输入盒即可。
T2982有电源指示，但不开机：二极管 VD408（RU4Z）不良，更换正常
TMP87 CM38N TB122 7AN TA885 1BN TDA98 08T SDA91 89X TDA83 95 S AA72 83AP MS P34 10 TA877 6N TA885 9
《长虹彩电维修实例、通病、技改资料》(DOC17页)
机芯、机型、主要芯片
故障现象及处理办法
A3机芯
C2151C/Z、C1851/C1951、C2152、C1851K、C1951K、C2151/2KV、C2153、C2155、C2156、B2111/2/3/5/6、C2151C/Z、C1851、C1951、C2152
长虹C2152（KV）：小信号用LA7680，有指示，几分钟后自动开机：换C563（35V/330UF）电容后正常。如木纹干扰换C562
CH04001-5553――5846――5B41――5C25 LE93C46S 24C02 LA7680 LA7837 LC4066B AN5265
A6机芯
A2116/8、P2119B、R2518A
2116/8FA、R2116/20AE、R2516/18AE、R2916/18AE、
对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
将CPU(36)脚瞬间对地短路或将CPU(9)脚对地短路（CHT0601不能用此脚），屏幕上显示红色字符“S”，即表进入“S”维修模式状态。
2．数据调整方法：
（1）.在维修模式下，反复按遥控器上“日历键”，对屏幕上参数进行翻项；
（2）.按遥控器上音量“增/减”键，对参数大小进行调整。
（3）.在“S”模式状态下，按遥控器上“背景”控制键，此时屏幕显示一排数据，即模式1或模式2 ，反复按“背景”键，将在模式1、2间转换，按音量“增/减”键对模式参数进行改变。
彩电在信号较差地区接收信号出现雪花点较多，且有噪音出现的问题，
可采取在前置中频放大电路V101"E"极电阻R115两端并接一只电容解决，参考值为0.01UF。
长虹a6机芯彩电常见故障检修实例
长虹A6机芯彩电常见故障检修实例长虹公司应用A6机芯生产的彩电，到目前为止，已有20多种型号。
本文列举了图像通道、扫描电路、伴音通道、电源电路等4个部分共20个故障分析与实例，供读者排障时参考。
一、图像通道故障分析与检修实例故障现象：伴音和黑白图像正常，无彩色。
分析与检查：调色饱和度，并测LA7688N{17}脚电压0.3V不变，当色饱和度调至最大时，仍无彩色。
测{18}脚电压正常，测9脚电压为0.5V，这说明LA7688N内的色度开关处在与LA7688N{13}脚接通的状态(即S－VHS状态)，导致TV彩色全电视信号不能进入色度通道，造成无彩色故障。
因图像无彩色，使消色器工作，所以{17}脚电压低于0.9V。
用同样大小电容去替换LA7688N9脚外接电容C227后，故障排除。
故障现象：伴音和黑白图像正常，无彩色。
分析与检查：本故障现象与例一相同，色饱和度调至最大仍无彩色，测LA7688N{17}脚电压为0.3V不变化，说明已进入消色状态，测LA7688N9脚电压正常；测{43}脚电压时，发现其只有2V(正常值为4.3V)，说明色副载波恢复电路中APC滤波电路不正常，造成恢复的色副载波频率与色同步信号不同步，色副波频率偏离正常值，而不能正常进行色解调，造成无彩色。
测LA7688N{43}脚对地正反向电阻，只有几百欧，远小于正常值，经检查为电容C243严重漏电所致。
更换C243后，故障排除。
故障现象：伴音、黑白图像正常，无彩色。
分析与检查：对于此种故障，经检查发现LA7688N{38}、{39}脚电压不正常，只有2V(正常为4V)，说明是{38}、{39}脚(B－Y)、(R－Y)色差信号无输出造成的无彩色。
测{38}、{39}两脚的正反向电阻很小，断开C271、C273再测仍很小，说明LA7688N内部损坏。
更换AL7688N后，故障排除。
故障现象：伴音、黑白图像正常，无彩色。
分析与检查：测三个视放管V611、V612、V613 c极电压，发现V613c极电压太低(正常值为150V)，造成显像管红枪发射电子太多而偏色，经检查发现LA7688N{35}脚电压偏高(正常值为2～3V)。
长虹彩电通病及维修经验大集合2
长虹彩电通病及维修经验大集合（2）作者：不详来源：互联网发布时间：2006-9-8 4:43:28 发布人：zjf长虹彩电在1997年--1999年期间销售的最多的就是以C2992 D2962A等为代表的TDA 机芯的彩电，到现在已经进入维修高峰期。
从本人对这种机器的维修来看，它们的故障基本发生在如下部位（特殊故障除外）：除管座受潮外1；水平亮线。
此现象大多是TDA3654/TDA3653坏（在电源正常情况下要将C313---100UF/35V换成100HF/50V ，必要时也可将VD318--RU2和电源C 814--47UF/50F也同时换掉），也有R392--3.3M和视放板上R1519--220K开路引起水平亮线，还有就是维修开关（可以把它焊下不用）。
2；自动搜台不停。
中周TC31157C坏的特别多，少数也有C021--100-3P和C060--103P坏。
3；以D2962A为代表的有单独电源板的机器出现光栅闪烁，电源+B在100V左右摆动，大多是偏卷线圈插头旁边的一个电解电容C411--10U F/250V 无容量（维修时可将它去掉，再将电源+B输出上的电感L876有导线短路即可。
4；视放板上IC--TDA6103虚焊引起偏色有时还带有回扫线，个别机TDA6103（5）脚虚焊还会引起黑屏（有伴音）。
5；行推动变压器虚焊引起烧行管。
6；以C2991为代表的电源和主板在一起的机器电源C814--47UF/50V C820--4.7UF/50V失效引起因+B输出高而电源保护不开机（少数也有V 810--Z5295坏）。
还有行变（特别是BSC69H）坏引起不开机。
7；视放板上电阻R1519--220K变大或开路引起白回扫线，有时还有亮度加大就出现水平亮线。
8；对于采用汤姆逊彩管的机器如果发现电阻R433--10K R438--22K被烧毁的话你最好撤退走人，因大多是CRT报孤。
9；对那些装有梳状滤波器的机器，如果怀疑它有毛病可用遥控器上的BP键来关断判断。
长虹彩电通病及维修经验大集合4
长虹彩电通病及维修经验大集合（4）作者：不详来源：互联网发布时间：2006-9-8 4:43:33 发布人：zjf234493.gif>第一节松下M11机芯的维修一、机型和所用芯片1、松下M11机芯长虹CJ37A 、CJ47A、CJ51A。
芯片：AN5132、AN5435、AN5612、AN5622、AN52502、松下M11+东芝CTS-130A机芯长虹CK44A、C1742、C1941、C1942、C2143芯片：TMP47C433AN-3849、TC89101P、TC9020P-003、AN5132、AN5435、AN5612、AN5622、AN5250 3、松下M11+三菱M50431-101SP机芯长虹CJK44A、CJK47A1、 CJK51A、CK53A、C1842、C1843、C1844芯片：M58655P、M50453-012SP、LA7910、AN5132、AN5435、AN5612、AN5622、AN5250 4、松下M11+三菱M50436-560SP机芯长虹C2141 、C2142芯片：M58655P、M54573L、AN5132、AN5435、AN5612、AN5622、AN5250二、维修方法与实例《彩电电源的假负载检修方法初探》《家电维修》98年第四期 P12机型：长虹CJ47A 故障现象：三无，电源“吱吱”叫。
检测111V端电压只有50V；57V和16V端电压输出正常。
故障元件：111V滤波电容坏。
更换后恢复正常。
《家电维修》96年第三期 P7的文章。
机型：长虹51-III 故障现象：三无，电源“吱吱”叫。
检测115V端电压只有20V。
故障元件：电源行逆程脉冲电路的D808坏。
更换后恢复正常。
机型：长虹CK53A 故障现象：按电源开关后红灯亮,过一会儿绿灯也亮,按二次开关键后红灯不灭,CPU(M50436-560SP)-9脚无开机电平输出，查CPU供电/复位均正常。
长虹彩电技改通病维修实例
长虹彩电维修实例、通病、技改资料
3机芯
C2151C/Z、C1851/C1951、C2152、C1851K、C1951K、C2151/2KV、C2153、C2155、C2156、B2111/2/3/5/6、C2151C/Z、C1851、C1951、C2152
长虹C2152（KV）：小信号用LA7680，有指示，几分钟后自动开机：换C563（35V/330UF）电容后正常。如木纹干扰换C562
CH04001-5553――5846――5B41――5C25 LE93C46S 24C02 LA7680 LA7837 LC4066B AN5265
A6机芯
A2116/8、R2118A、P2119B、R2518A
2116/8FA、R2116/20AE、R2516/18AE、R2916/18AE、
对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
R2519N（用TDA6103Q作视放）亮度大一些即成一亮线，原因是ABL电路R421（100K）变大；若开机亮一下即成一亮线，为RX19（220K）开路。
长虹新型液晶彩电故障检修技巧(五)
长虹新型液晶彩电故障检修技巧(五）□杜云鹏(上接4期）机型：50D 2000i (机芯：ZLS 59GiD )故障现象：不开机。
分析检修：由于该机为不开机现象，先通过串 口打印工装连接主板，查看开机打印信息，没有显 示任何信息，判断主板有问题。
将主板取下连接上 “修机王”工装进行检修，结果上电后还没二次开 机，连接“修机王”的上屏转接板中绿色发光二极 管已点亮（不亮说明正常）。
接着测量主板上屏插座J P 7的①〜④脚电压为12.01V ,且二次开机后屏幕也无任何反应，说明虽然已产生了上屏12V 供 电，但主芯片是否完全正常工作有待进一步检查。
随后检测待机和时序控制电压+12V _N o r m a l 、 +5V _N o r m a l 及+5V _S t a n d b y 、+12V 、VDD C _1.15V 、 V DD C _CPU _1.15V 、+1.5V_DDR 等均正常，只有 供电并不能证明主芯片U 201 (MSD 6A 628)的 M C U 已开始正常工作，于是继续检测其复位、键 控和总线，也都正常。
检查晶振Y 100( 24M H z )两C20422p/C10052l Y10011M /H C24»<zrR1005 T ~ XTALS-L9 ^丁 XTALS- ~*C 208l I-22p/C1005 字脚电压时发现 一脚电压为 0.01V ,另一脚 电压为3.29V , 明显异常，如图 17所示。
再测两 脚对地阻值分别为3.i 9k n 和3.29k f l ,正常。
更换晶振Y 100和两只贴片电 容 C 204、C 208,故障依旧。
在排除主芯片U 201外围元件均无问题前提 下，将主芯片上B G A 返修台进行更换处理后，上 电检测Y 100两脚电压，已恢复为正常的1.61V 、 1.63V ,将主板回装后试机，故障排除。
相关电路如 图18所示。
长虹彩电维修故障现象实例查询大全
长虹CK53A彩色电视机 屏幕下部有一条宽约15cm的暗带,而上部无光 场扫描电路 Q402的Ue为11V,正常为30V,Q402损坏
长虹CK53A彩色电视机 刚开机时,图像正常,约十分钟后图像上部拉长,中部压缩,折叠,有明显明亮区 场扫描电路 Q402的Uc在故障出现瞬间由正常的30V升至40V,C409严重漏电
长虹CK53A彩色电视机 开机后,行幅小,行输出电路 Q551不良
长虹CK53A彩色电视机 开机后,短则数秒钟,多则数小时,甚至若干天,均突然声像全无 行扫描电路 C507,508受热变质使其容量变小
长虹CK53A彩色电视机 有像,亮度失控 显像管及管座 管座漏电
长虹CK53A彩色电视机 有像,亮度失控 视放供电电路 C555漏电
长虹CK53A彩色电视机 有字符显示,但字符拉毛 字符放大电路 V903损坏
长虹CK53A彩色电视机 屏幕上无字符显示 其它功能正常 字符放大电路,V902击穿
长虹CK53A彩色电视机 屏幕上无字符显示,其它功能正常 字符振 荡电路 D901的(46)(49)脚无振荡脉冲,正常为4.5Vp-p,4V p-p,D901损坏
长虹CK53A彩色电视机 能自动搜索电视台信号,但不能稳定 BT电压输出电路 V901的输出电压为0-14V,正常在0-28V间变化,C906漏电
长虹CK53A彩色电视机 能自动搜索电视台信号,但不能稳定 微处理控制电路 D901的(1)脚电压为2.6V,正常在0-4V间变化,D901损坏
长虹C2196彩色电视 有时能开机，有时不能开机。 电源电路 系电压过高而保护性关机，查出是电源取样电路供电整流管坏，换新排除，主电压恢复正常为105V。
长虹C2196彩色电视 全无，开机听到“吱吱声” 行扫描电路 经查是行管击穿，并且是因电压过高原因，又查电路取样电路滤波电容47uF/50V不良，换换新后正常。
长虹彩电通病及维修经验大集合3
长虹彩电通病及维修经验大集合（3）作者：不详来源：互联网发布时间：2006-9-8 4:43:31 发布人：zjf长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路，被广泛应用在长虹红双喜、红太阳25及29彩电中，其各机型的社会占有量较大。
该机芯开关电源电路是一种脉冲调宽式开关电源电路，电压适应范围在l50V-270V，带负载能力强，电路简单。
电源部分主要由进线;波电路、桥式整流电路、启动电路、脉宽调制信号产生电路、稳压电路、过压和过流检测电路等组成。
主要利用汤姆逊公司生产的TEA2261集成电路作小信号处理，该集成电路产生脉宽调制信号作为开关管Q80l激励脉冲信号，使开关管Q80l工作，整机电源输出两路电压24V和ll5V，供给整机伴音功放、调谐器和行扫描电路。
其电源电路原理图如附图220V交流电压通过保险管F801及电源开关S80l，经C801、T80l、T802、C802组成的低通滤波器滤除高频脉冲波，加到由全桥D80l及C804、C805、C806、C807组成的桥式整流电路整流、R80l电阻限流、C808滤波产生300V左右的直流电供给电源电路工作。
300V直流电其中一路经开关变压器T803（17）_（11）绕组加至开关管Q80l集电极；另一路经启动电路R832、R83l加到Q831的基极和集电极，Q831开始导通，从发射极输出l0·5V左右的电压加到N801 TEA2261的（16）脚，N80l得电后经（9）脚外接软启动电容充电延时一定时间后，内部振荡器起振从N80l TEA2261（14）脚输出开关管脉宽激励信号，经L801、R808、C814加到开关管Q80l基极，Q801开始进入工作状态，开关电源电路起振，在开关变压器次级（8）_（6）脚之间耦合电压经D842整流；C844滤波，形成次级主输出115V电压，（1）_（4）脚间电压经D84l、R84l整流；C843滤波输出24V电压。
长虹彩电维修
长虹彩电+B滤波电容失容所引起的三无例1，一台长虹D2521彩电三无，测+B电压只有40V左右，断开负载，电压上升到80V。
这说明故障在电源本身，更换+B电容160V/470μF故障排除。
例2，一台长虹G2109A彩电三无，测+B电压只有24V左右，遥控开机电压不变，听用户反映开始时拍机壳还能开机，于是重点检查看有无接触不良，最后发现+B电容C561脱焊，补焊后故障排除。
例3，一台长虹H29K60彩电三无，待机电压85V，开机后下降到只有70V左右，断开负载仍然如此，这和过流保护电阻R803阻值增大的现象类似，检查R803正常，更换N831（SE113）也不能排除故障，检查+B电容C833，发现已没有容量，更换之，故障排除。
长虹彩电无规律自动关机维修案例例1，一台长虹D2521彩电无规律自动关机。
修长虹TDA机芯自动关机，首先要分清是哪部分电路引起的，是电源部分还是扫描部分。
这可通过断开交流开关连线来判断：当自动关机时，若无+B电压，多为电容C820（50V/4.7μ），C814（50V/47μ）容量下降，导至+B 电压升高电源自动保护所至。
若+B电压正常，故障在扫描部分，先观察灯丝是否点亮，灯丝亮，说明行扫描正常，故障多为V412性能不良，使12V电压降低引发自动关机。
如果灯丝不亮，则多为行推动变压器接触不良引起的。
例2，一台长虹R2118AE彩电工作30分钟左右自动关机。
检修：当故障出现时测+B电压为待机状态，测量CPU⑦脚电压为高电平，说明CPU已经发出关机指令，断开V576集电极+B电压上升为130V，显像管灯丝亮，只是黑屏。
修长虹A6机芯自动关机，还要注意到CPU 的○41脚电压，正常时应为4.5V以上。
这是测量只有1.7V。
该脚是过流保护检测输入：当12V，7.8V，25V任意一路出现短路情况，该脚电压将降低，使CPU发出关机指令。
检查这三路电压都正常，最后查出是电容C758漏电，更换后故障排除。
长虹彩电通病及维修经验大集合3
长虹彩电通病及维修经验大集合（3）作者：不详来源：互联网发布时间：2006-9-8 4:43:31 发布人：zjf 原创]长虹CN-5机芯电源电路原理及维修长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路，被广泛应用在长虹红双喜、红太阳25及29彩电中，其各机型的社会占有量较大。
该机芯开关电源电路是一种脉冲调宽式开关电源电路，电压适应范围在l50V-270V，带负载能力强，电路简单。
电源部分主要由进线;波电路、桥式整流电路、启动电路、脉宽调制信号产生电路、稳压电路、过压和过流检测电路等组成。
主要利用汤姆逊公司生产的TEA2261集成电路作小信号处理，该集成电路产生脉宽调制信号作为开关管Q80l激励脉冲信号，使开关管Q80l工作，整机电源输出两路电压24V和ll5V，供给整机伴音功放、调谐器和行扫描电路。
其电源电路原理图如附图220V交流电压通过保险管F801及电源开关S80l，经C801、T80l、T802、C802组成的低通滤波器滤除高频脉冲波，加到由全桥D80l及C804、C805、C806、C807组成的桥式整流电路整流、R80l电阻限流、C808滤波产生300V左右的直流电供给电源电路工作。
300V直流电其中一路经开关变压器T803（17）_（11）绕组加至开关管Q80l集电极；另一路经启动电路R832、R83l加到Q831的基极和集电极，Q831开始导通，从发射极输出l0·5V左右的电压加到N801 TEA2261的（16）脚，N80l得电后经（9）脚外接软启动电容充电延时一定时间后，内部振荡器起振从N80l TEA2261（14）脚输出开关管脉宽激励信号，经L801、R808、C814加到开关管Q80l基极，Q801开始进入工作状态，开关电源电路起振，在开关变压器次级（8）_（6）脚之间耦合电压经D842整流；C844滤波，1 / 17形成次级主输出115V电压，（1）_（4）脚间电压经D84l、R84l整流；C843滤波输出24V电压。
长虹电视维修实例
长虹电视维修实例1：长虹CK53A彩色电视机接收电视信号时,右边图像不清晰;在末接收电视信号时,出现光栅右亮左暗显像管电路C355失效。
2：长虹CK53A彩色电视机开机瞬间偶尔有彩色,然后彩色消失色解码电路C608漏电。
3：长虹G2132[k]彩电开机瞬间有一条水平亮线后全无，查为5V负载上的遥控接收头短路。
4：长虹CK53A故障：图象顶部压缩解决：场输出下管Q403测B极2.2V（正常时应为0.7V）。
换掉Q403恢复正常。
1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声A V入，A V输出有图无伴音，调整微调候A V可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。
10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长虹彩电通病及维修经验大集合2008-12-06 20:18超级芯片的代换：[1].超级芯片TDA9373和OM8373可以直接代换，TDA9370和OM8370也可直接代换，73系列具有枕校功能，而70系列没有该功能。
73系列可直接代换70系列，只是OSD风格不同。
[2].TMP8809和TMP8829可以相互代换；CKP1303S[TMP8823]可以代换CKP1302S[TMP8829]，反之则不行；但它们的OSD显示风格是不同的。
[3].CKP1604S[VCT3801A]可以用CKP1604S1[VCT3801A]代换，CKP1604S1还可以代换CKP1602S[VCT3803]，但要换S1的配套存储器。
摘自《家电维修》2006年合订本上册395-396页,有删改。
