车用交流发电机介绍
汽车交流发电机

汽车交流发电机汽车交流发电机是汽车电气系统中一项重要的装备。
这种发电机由发电机主体、电刷、电刷座、整流器、电子调节器等部分组成,它的作用是发电、充电和维护汽车电瓶的充电状态。
下面,我们将讨论汽车交流发电机的原理、性能、维护等方面的知识。
一、汽车交流发电机的原理汽车交流发电机是通电线圈放在转子上的一种电机。
当发动机启动后,飞轮带动发电机转动,线圈与磁场交换引起电磁感应,从而形成电势差。
这个电势差在整流器的作用下,被整流成直流电,用来充电或供电。
二、汽车交流发电机的性能1. 电压稳定:汽车交流发电机要求输出电压稳定,以保证汽车电子设备的正常工作,避免由于电压不稳引起的电路问题。
2. 充电能力:汽车交流发电机需要快速地将电瓶充满,并保持充满状态。
3. 效率高:高效的发电机可以大大降低能源消耗和噪音。
4. 光洁度好:如果发电机表面被尘垢覆盖,会降低其散热效果,从而影响发电机的性能。
三、汽车交流发电机的维护1. 检查绕组:交流发电机内部的绕组应该经常检查,确保其正常工作,排除可能存在的性能隐患。
2. 清洗电刷和电刷座:电刷和电刷座会因油脂或尘埃而变得不良,所以应该经常清洗。
3. 调整电压:如果你的车电池充电量太低或过高,你需要调整发电机电压,使其达到适合的充电水平。
四、结语汽车交流发电机是一项重要和复杂的装备,对于保持汽车电子设备的正常工作、充电和维护极其重要。
准确的维护和调整可以大大延长电机的寿命和减少功能障碍。
在汽车电器维修方面,如果是非专业的维修或更换可能会导致汽车出现更严重的性能问题。
因此,建议您在必要时寻求专业汽车电器维护人员的帮助,以确保汽车的安全和可靠性。
汽车交流发电机的作用及组成

汽车交流发电机的作用及组成
汽车交流发电机的主要作用是为汽车电气系统提供电力,包括给予电池充电、供给车灯、点火系统、音响等器件供电。
汽车交流发电机的主要组成包括以下几部分:
1. 转子(Rotor):由绕组和转子铁芯组成,通过与发电机驱
动轴相连而旋转。
2. 定子(Stator):由绕组和定子铁芯组成,固定在发电机壳
体内,与转子之间产生电磁感应。
3. 励磁绕组(Excitation winding):用于提供转子磁场的绕组,通常是直流电源供电。
4. 整流器(Rectifier):将发电机产生的交流电转换为直流电,供给汽车电气系统和充电电路。
5. 轴承和冷却系统:用来支撑转子和定子的轴承,并通过散热器和风扇冷却发电机以防止过热。
6. 电压调节器(Voltage regulator):用于控制发电机输出电
压的稳定性,确保电气系统稳定工作。
以上是汽车交流发电机的主要组成和作用,通过转子与定子之间的电磁感应原理,将机械能转化为电能,并提供给汽车的电气系统使用。
汽车用交流发电机基础知识

八管 十一管
第一部分 概述
三、交流发电机的型号
根据汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》 的规定,汽车交流发电机型号组成如下:
调整臂位置
产品代号 电压等级代号 电流等级代号 设计序号 变型代号
例如:B11发电机型号JFZ1915——整体式交流发电机、电压等级12V、 输出电流90A、第15次设计
第三部分 电路原理
一、基本原理
通电线圈绕在旋转铁心上产生旋转磁场; 定子三相绕组切割磁场产生三相交流电; 整流器将三相交流电转变为直流电。
第三部分 电路原理
第三部分 电路原理
1、励磁
励磁:将电源引入到磁场绕组使之产生磁场 永磁式交流发电机不需要励磁
励磁方式:自励和他励两种。 他励:在发动机起动期间,需要蓄电池供给发 电机磁场电流生磁使发电机发电,即预励磁。
充电指示灯并不说明蓄电池是否在充电,也不说明在什么转速下开始充电。 在大负载时,会有充电指示灯不亮,蓄电池不是充电而是在放电的情况。
第三部分 电路原理
3、中性点电压
(1)概念: 定子绕组为星形连接时,三相绕组的公
共结点称为中性点。从中性点引一根导线到 发电机外,标记为“N”。中性点对发电机外 壳(搭铁)之间的电压Un称为中性点电压, 中性点电压为发电机输出电压的一半。
由于体积和特性的关系,这种调节器 只适合装在车体上。
触点式电压调节器
第四部分 电压调节器及其原理
电子电压调节器 调压原理
利用三极管的开关特性,将大功率三极管 作为一只开关串联在发电机的励磁电路中,根 据发电机输出电压的高低,通过控制三极管导 通与截止调节发电机的励磁电流。 优点
精度高、电压稳定、结构紧凑、无触点、寿 命长等优点,适于直接装在交流发电机内部。
汽车上交流发电机原理和控制

智能化和网络化将是未来汽车能源管理的重要趋势,通过先进的传感器、 控制器和通信技术,实现汽车能源的精细化管理,提高能源利用效率和 驾驶体验。
THANKS
感谢观看
永磁同步发电机
总结词
永磁同步发电机是一种采用永久磁铁励磁的交流发电机,它具有结构简单、效率高、可 靠性好等优点。
详细描述
永磁同步发电机由转子和定子组成,转子上安装有永久磁铁,定子上安装有多相绕组。 永磁同步发电机的转子采用高性能的稀土永磁材料制成,因此具有较高的磁场强度和稳 定性。同时,由于采用了先进的控制系统,永磁同步发电机的发电效率得到了显著提高。
交流发电机的分类
根据励磁方式分类
交流发电机可分为他励式和自励式两 类,他励式需要单独的励磁电源,自 励式不需要。
根据相数分类
根据整流器类型分类
交流发电机可分为六管、八管和九管 整流器等类型,不同类型的整流器具 有不同的性能和适用范围。
交流发电机可分为三相和单相两类, 汽车上通常使用三相交流发电机。
总结词
无刷交流发电机是一种新型的交流发电机,它通过电子换向器取代了传统的机械换向器,从而消除了机械摩擦和 磨损,提高了发电机的效率和可靠性。
详细描述
无刷交流发电机由转子、定子和电子换向器组成。转子上安装有永久磁铁,定子上安装有多相绕组。电子换向器 由功率晶体管和二极管组成,通过控制功率晶体管的通断来改变电流的相位,从而实现电子换向。无刷交流发电 机的优点包括高效率、高可靠性、低维护成本和长寿命等。
汽车上交流发电机原理和控 制
• 交流发电机基本原理 • 交流发电机控制系统 • 交流发电机的故障诊断与维护 • 新型交流发电机技术 • 交流发电机与未来汽车能源管理

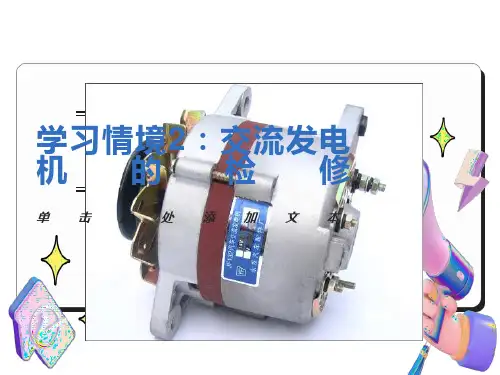

交流发电机的结构及检修

a)Y形接法; b)△形接法
单击此处添加大标题内容
单击此处可添加副标题
转子总成 功用——产生旋转磁场 基本组成——转子轴、两块爪极、磁轭、励磁绕组、集电环等。 转子轴上压装着两块爪极,爪极被加工成鸟嘴形状,爪极空腔内装有励磁绕组和磁轭。 滑环由两个彼此绝缘的铜环组成,压装在转子轴上并与轴绝缘,两个滑环分别与励磁绕组的两端相连。 1-集电环;2-转子轴;3-爪极;4-磁轭;5-励磁绕组
内搭铁型交流发电机 b)外搭铁型交流发电机
电刷引线接法
整流器 功用——将发电机定子绕组产生的三相交流电变换为直流电向外输出 组成——正、负整流板,二极管 交流发电机的整流器一般是由6只硅整流二极管组成三相全波桥式整流电路。分为正二极管(中心引线为正极)和负二极管(中心引线为负极)
整流板——又称散热板(铝制),用来安装硅整流二极管。
2.1.2 交流发电机工作原理及特性
交流发电机的工作原理
在发电机内部有一个由发动机带动的转子(产生旋转磁场)——励磁绕组通直流电,产生磁场使两块爪极磁化,形成N、S极交错排列的六对磁极,随转子旋转,形成旋转磁场 磁场外有定子绕组, 绕组有3组线圈(3相绕组),3相绕组是对称的,彼此相隔120度 当转子旋转时,旋转的磁场使固定的定子绕组切割磁力线(或者说使定子绕组中通过的磁通量发生变化)而产生感应电动势。
汽车交流发电机

N。三角形接法是将相邻绕组的首段与尾端相连
。星形接法多用在需要发动机低速时提供较高电
压的场合,而三角形接法的交流发电机可以输出
较高的电流强度。
交流发电机的构造
3.电刷与电刷架(图1-22)
电刷的作用是将电源通过滑环引入磁场绕组,由石墨 制成。电刷架内装电刷和弹簧,利用弹簧的弹力与滑环紧 密接触,多采用酚醛玻璃纤维塑料模压而成或用玻璃纤维 增强尼龙制成。
永磁交流发电机:转子磁极用永磁铁制成的发电机。
交流发电机的作用,分类
2.按整流器结构分
六管发电机:整流器由6只二极管组成; 八管发电机:整流器由6只二极管和2只中性点二极管组成; 九管发电机:整流器由6只二极管和3只磁场二极管组成;
十一管交流发电机:整流器由6只二极管、2只中性点二极
图1-27 交流发电机的工作原理
电机的工作原理,如图1-27所示。
交流发电机工作原理
2.整流原理
交流发电机是利用二 极管的单向导电性把交流 电转变为直流电的。普通 交流发电机是用六只二极 管组成的三相桥式整流电 路,把定子绕组中感应出 来的交流电转变为直流电 的。
图1-28 三相桥式整流电路
交流发电机工作原理
图1-20 定子
交流发电机的构造
定子铁心由内圈带槽的硅钢片叠成,定子绕组的导线 就嵌放在定子铁心的槽中。定子绕组有三相,三相绕组连 接方式有星形接法(Y形)和三角形接法,都能产生三相 交流电,如图1-21所示。
星形接法(Y形) 三角形接法 图1-21 定子绕组连接方式
交流发电机的构造
星形接法是将三相绕组的末端连接在一起,
≥60~69
≥70~79
汽车交流发电机的原理

汽车交流发电机的原理汽车交流发电机是由转子和固定定子组成的。
转子是由一组电枢线圈绕制而成,通过与发动机曲轴相连,以发动机的转动为动力。
定子则是由一组绕制在铁芯上的定子线圈组成,定子线圈与电枢线圈之间通过磁场耦合来实现电能的转换。
发电机的工作原理主要包括磁场产生、电能转换和电压调整三个过程。
首先,当发动机启动后,转子开始旋转。
在发电机内部有一个励磁线圈,它连接到电源上,通电后会产生磁场。
通过电枢线圈和励磁线圈之间的磁场耦合作用,使得电枢线圈中电流产生变化。
这种电流的变化使得电枢线圈中形成一个自感电动势,即感应电势。
接下来,感应电势将激励定子线圈上的电流,使得定子线圈产生一个磁场。
由于转子和定子之间的磁场耦合作用,转子中的电流开始产生变化。
这种电流的变化在转子上形成了一个感应电势,即感应电势。
最后,感应电势通过定子线圈进一步转化为交流电流,并经过整流装置将其转化为直流电流。
直流电流通过调压器进行电压调整和稳定,然后通过蓄电池储存,为车辆提供电能。
需要注意的是,发电机发出的电能既要满足车辆自身的需求,也要充电蓄电池。
所以发电机的输出电流和电压需要通过发动机的控制系统进行实时调节和监测,以保证整个电力系统的正常工作。
总结来说,汽车交流发电机的工作原理是通过发动机驱动发电机的转子旋转,利用电枢线圈和定子线圈之间的磁场耦合作用,产生感应电势,并将其转化为交流电流,最后通过整流装置和调压器进行电能转换和调整,为汽车提供所需的电力供应。
这种自动化的电能转换过程,保证了发动机的更高效率,并为汽车的电子系统提供了稳定可靠的电源。
汽车用交流发电机的分类方法

汽车用交流发电机的分类方法
沟通发电机形状如下图所示:
发电机是汽车电器的主要电源,由汽车发动机驱动,在发动机正常工作时,发电机对除起动机以外的全部用电设备供电,并向蓄电池充电以补充蓄电池在使用中所消耗的电能。
可由下图简要说明:
汽车用沟通发电机有不同的分类方法:
一、按结构分类
1.一般沟通发电机(外装电压调整器式):在载货汽车和大型客车上应用较普遍。
2.整体式沟通发电机(内装电压调整器式):多用于轿车。
3.带泵沟通发电机:多用于柴油车,在发电机后端带有真空制动助力泵。
4.无刷沟通发电机:即无电刷、滑环结构的沟通发电机。
5.永磁沟通发电机:即转子磁极采纳永磁材料的沟通发电机。
二、按磁场绕组搭铁方式分类
1.内搭铁式沟通发电机:即磁场绕组的一端引出来形成磁场接柱,而另一端与发电机壳相连接。
2.外搭铁式沟通发电机:即磁场绕组的两个端子都和发电机外壳绝缘,引出来形成两个磁场接柱,磁场绕组是通过调整器搭铁的。
三、按装用的二极管数量分类
1、6管沟通发电机:其整流器由6只硅二极管组成(这种型式应
用最为广泛)。
2、8管沟通发电机:其整流器总成共有8只二极管,具有两个中性点二极管。
3、9管沟通发电机:其整流器总成共有9只二极管,具有三个磁场二极管。
4、11管沟通发电机:其整流器总成共有11只二极管,具有中性点二极管和磁场二极管。
说明汽车交流发电机的整流原理

说明汽车交流发电机的整流原理
汽车交流发电机的整流原理是将交流电转化为直流电。
具体步骤如下:
1. 交流电产生:汽车发电机通过燃烧室内的燃油燃烧,通过气缸和曲轴的运动,将机械能转化为电能。
在转子上的励磁线圈中,通过转子的旋转产生一个强磁场。
2. 切割磁力线:在发电机的定子上,安装一个带有若干个线圈的编制子,称为绕组。
当转子旋转时,磁力线会切割过绕组中的线圈,从而产生交流电。
3. 交流电输出:绕组中产生的交流电经过导线传递到发电机的输出端。
4. 整流装置:将交流电转化为直流电,需要使用整流装置。
通常情况下,汽车发电机使用的是电刷与整流子结构的整流装置。
5. 电刷与整流子:电刷由碳刷和导电材料组成,直接接触整流子。
整流子是由多个分磁极组成的圆盘状结构,其分磁极与绕组的线圈对应。
当整流子旋转时,电刷与整流子接触的部分,就能接收到产生的交流电。
6. 整流:当交流电从整流子输出时,经过电刷的碳刷接触,将交流电转化为直流电。
整流子的不同磁极会根据电机旋转的角度改变接触电刷的位置,从而实现整流的功能。
7. 直流电输出:经过整流之后,直流电会从整流子的输出端传输出来,供汽车电路系统使用。
汽车用三相异步交流发电机的工作原理

汽车用三相异步交流发电机的工作原理随着汽车的普及和发展,汽车的动力系统也得到了不断的改进和升级,其中发电机作为汽车电力系统中的重要部件,一直备受关注。
三相异步交流发电机作为汽车发电系统中最常见的一种类型,其工作原理对于理解汽车发电系统的运行机理具有重要意义。
本文将从三相异步交流发电机的结构、工作原理和特点等方面进行详细介绍。
一、三相异步交流发电机的结构1. 定子:三相异步交流发电机的定子是由三个互相120度相位差的线圈组成,每个线圈上分布着等间距的若干个槽,槽内绕有绕组。
2. 转子:三相异步交流发电机的转子是由一个铁芯和绕组组成,铁芯上有深槽,槽中绕有绕组,绕组外置导线圈。
车用三相异步交流发动机的转子异常等于铝短路转子。
铝短路转子是一种常见的异步交流发电机转子结构,其构造简单,制造成本低,能使发电机的容量、效率、功率因数都有很大的提高。
3. 空气隔离器:用于将外部空气与转子内部空气隔开,防止潮湿空气和污染物对转子绕组造成影响。
4. 定子绕组和转子绕组的数量和分布均匀,可以根据实际需要进行设计。
二、三相异步交流发电机的工作原理1. 三相异步交流发电机工作原理基于法拉第电磁感应定律和洛伦兹力定律。
当三相交流励磁电流通过定子绕组时,产生旋转磁场,这个磁场旋转的速度与励磁电流的频率成正比。
转子绕组中的导体在这个旋转磁场中感应出电动势,使导体内部产生感应电流,从而形成转子上的感应电流。
2. 由于转子上的感应电流产生了自己的磁场,这个磁场与定子旋转磁场互相作用,产生了转矩,从而驱动转子转动。
转子上的感应电流的大小和方向会随着转子的转动速度和励磁电流的频率而发生变化,这种相对运动产生了感应电动势,使发电机产生了交流电。
3. 三相异步交流发电机的输出电压大小和频率与转子的转速和励磁电流的频率有关,当转速和励磁电流的频率固定时,发电机输出的电压大小和频率也将保持稳定。
三、三相异步交流发电机的特点1. 结构简单:三相异步交流发电机的结构相对简单,制造成本低,易于维护和维修。
简述汽车交流发电机的功用

简述汽车交流发电机的功用
汽车交流发电机是汽车中的一个重要部件,主要功能是将汽车发动机产生的旋转动力转化为电能,供给车辆的电气设备使用,同时也为汽车电池充电。
具体来说,汽车交流发电机主要有以下几个功用:
1. 供电:汽车交流发电机通过转动驱动发电机内部的转子,产生交流电。
这些电能主要供给车辆的各种电气设备使用,比如车灯、音响、车载导航、空调等。
同时,发电机还为汽车电池进行充电,以保证电池的电能储存。
2. 能量转换:汽车交流发电机将汽车发动机的产生的旋转动力转化为电能,实现能源的转换。
这样可以减轻发动机的负荷,提高燃油利用效率。
3. 保持电力平衡:汽车交流发电机在工作过程中,能够根据车辆电气负荷的变化来调整输出电力,保持车辆电力系统的平衡。
当车辆电气负荷增加时,发电机将增加输出电力,以满足电气设备的能量需求;当车辆电气负荷减少时,发电机将减少输出电力,以节约燃料消耗。
总的来说,汽车交流发电机的功用是为了提供电能,维持车辆电气设备的正常工作,并为汽车电池充电,以保证车辆的电力需求。
汽车交流发电机的结构

电刷组件的检测
电刷组件的检测电刷和电刷架应无破损或裂 纹,电刷在电刷架中应活动自如,不得出 现卡滞现 象。电刷露出电刷架部分的长度叫电刷长度, 电刷长不应超出磨损极限(原长的1/2), 否则应更换。 电刷弹簧压力应符合标准,一般为 2~3N,将电刷压入电刷架使之露出部分约 2mm,弹簧压力过小应更换。
发电机使用与维护
交流发电机与调节器的结构简单,维护方便,若正确使用, 不仅故障少而且寿命长。若使用不当,则会很快损坏。因 此在使用和维护中应注意以下几点: 1.蓄电池的极性必须是负极搭铁,不能接反。否则,会 烧坏发电机或调节器的电子元件; 2.发电机与蓄电池之间的连接要牢靠,如突然断开,会 产生过电压损坏发电机或调节器的电子元件; 3.发电机运转时,不能用试火的方法检查发电机是否发 电,否则会烧坏整流二极管; 4.一旦发现交流发电机或调节器有故障,应立即检修, 及时排除故障,否则会引起更大故障或蓄电池亏电,致使 汽车不能行驶;
整流器的功用是将发电机定子绕组产生的交流电变 换为直流电。一般由6只整流硅二极管和安装二极管的散热板组 成。目前国内外采用的硅整流发电机均为负极搭铁
整流器
图3-10
整流器实物与硅二极管连接图
整流原理整流器是将交流电转换成直流电的一种装置,
在车用发电机中,一般采用三相桥式整流电路作整流器。
整流器一般有以下四种形式:
发电机检修
1,磁场绕组的检查:
用万用表检查磁场绕组,磁场绕组若有断 路、短路和搭铁故障时,一般需要更换转子 总成或重绕 磁场绕组。
图3-17(a) 磁场绕组的检测
图3-17
磁场绕组的检测
2、定子绕组的检查: 用万用表按图检查三相绕组的电阻,检查定子绕组的绝缘 情况,检查绕组有无搭铁。
汽车交流发电机结构

汽车交流发电机结构汽车交流发电机是汽车电气系统中重要的组成部分,其结构复杂精密,能够为汽车提供稳定的电力供应。
本文将从整体结构和各个部件的功能和作用两个方面,介绍汽车交流发电机的结构。
一、整体结构汽车交流发电机的整体结构通常由转子、定子、整流器和调压器等四个主要部分组成。
1. 转子:转子是汽车交流发电机的核心部件,其结构通常为圆柱形,由磁极、线圈和轴承组成。
磁极上包覆有线圈,当转子转动时,通过与定子产生电磁感应,从而产生交流电。
2. 定子:定子是汽车交流发电机中的静止部分,其结构为圆筒形,由电枢线圈和电枢铁芯组成。
电枢线圈包覆在电枢铁芯上,其内部的导线与转子的磁场相互作用,产生电磁感应,从而产生交流电。
3. 整流器:整流器是将交流电转换为直流电的部件,通常由多个整流二极管组成。
当交流电通过整流二极管时,只允许电流在一个方向上通过,从而将交流电转换为直流电。
4. 调压器:调压器是用于控制发电机输出电压的部件,通常由电压调节器和电流稳定器组成。
电压调节器通过调节电压调节器的电压输出,控制发电机的输出电压稳定在一定范围内;电流稳定器则通过调节发电机的励磁电流,使发电机的输出电流保持稳定。
二、各个部件的功能和作用1. 转子:转子是发电机的动部件,通过转动产生磁场,与定子的线圈相互作用,从而产生电磁感应,产生交流电。
2. 定子:定子是发电机的静部件,内部的电枢线圈与转子的磁场相互作用,产生电磁感应,产生交流电。
3. 整流器:整流器的作用是将交流电转换为直流电,通过多个整流二极管的作用,只允许电流在一个方向上通过,从而将交流电转换为直流电。
4. 调压器:调压器的作用是控制发电机的输出电压稳定在一定范围内。
电压调节器通过调节电压调节器的电压输出,控制发电机的输出电压稳定;电流稳定器通过调节发电机的励磁电流,使发电机的输出电流保持稳定。
总结:汽车交流发电机的结构复杂精密,由转子、定子、整流器和调压器等部件组成。
汽车交流发电机的工作原理

汽车交流发电机的工作原理
汽车交流发电机是一种通过特定方式将机械能转化为交流电能的装置,它是汽车发电系统中的关键组成部分。
汽车交流发电机的工作原理是基于电磁感应现象。
它由一个定子和一个转子组成。
定子由一组线圈组成,这些线圈被连接到车辆电气系统。
转子由永磁体或电磁体组成,固定在发动机曲轴上,并随着曲轴旋转。
当发动机运行时,曲轴带动转子转动。
由于定子线圈和转子之间的磁场差异,就会产生一个交流电势差。
这个电势差随着转子的旋转而变化,形成一种交流电。
为了使交流电能能够输送到汽车的电气系统中,汽车交流发电机通常配备了整流器。
整流器将交流电转换为直流电,以便供应电池充电、点火系统和其他电气设备运行所需的直流电能。
同时,汽车交流发电机还配备了电压调节器,用于稳定输出电压。
电压调节器根据电气系统的需求,调节发电机的励磁电流,以确保稳定的输出电压。
总而言之,汽车交流发电机通过电磁感应现象将机械能转化为交流电能,并通过整流器和电压调节器将电能稳定地供应给汽车的电气系统。
这样就保证了汽车的正常运行和各个电器设备的工作。
汽车交流发电机原理(一)

汽车交流发电机原理(一)汽车交流发电机:从基础原理到高级技术1. 介绍•汽车交流发电机是现代汽车电子系统中的重要组成部分,它负责向整车提供电能,同时充电蓄电池。
•本文将从基础原理到高级技术,逐步深入解释汽车交流发电机的工作原理和相关技术。
2. 汽车发电机的基本原理•汽车发电机是通过内部燃烧机的动力,驱动转子产生磁场,与定子上的线圈发生磁感应效应,从而产生交流电。
•整个发电机由转子、定子、整流器和电压调节器等部分组成。
转子•转子是发电机的旋转部分,一般由永磁体制成。
•当转子被引入汽车发动机的动力时,它开始旋转并产生磁场。
定子•定子是发电机中的固定部分,由线圈和磁铁组成。
•当转子旋转时,它产生的磁场与定子上的线圈交互作用,引起电流的产生。
整流器•整流器用于将发电机产生的交流电转换为直流电,以便充电蓄电池和供应整车电器设备使用。
•它通常由一系列的二极管组成,将交流电的正负半周期转换为直流电。
电压调节器•电压调节器用于控制发电机输出的电压,以便满足整车电器设备的需求。
•根据整车电器负载的变化,电压调节器能够自动调整发电机的输出电压,保持稳定的电压供应。
3. 汽车发电机的高级技术•随着汽车电子系统的不断发展,汽车发电机的技术也在不断进步。
以下是一些高级技术的简单介绍。
变频发电机•变频发电机能够根据整车电器设备的需求,调整发电机的输出频率。
•它能够提供更高的输出频率,从而减少电器设备的尺寸和重量。
高效率发电机•高效率发电机采用先进的材料和设计,提高能量转换的效率。
•这有助于减少发电机自身的能量损失,并且在车辆工作时减少燃油消耗。
停-启技术•停-启技术是一种在车辆停车时暂时关闭发动机的技术,以节约能源。
•在发动机关闭时,汽车发电机仍然需要维持电力供应,以保证车辆启动时的正常需要。
结论•汽车交流发电机是现代汽车电子系统中不可或缺的组成部分。
•本文从基础原理到高级技术,介绍了汽车发电机的工作原理和相关技术。
•随着技术的不断进步,汽车发电机将在能效和稳定性方面继续得到优化和提升。
交流发电机__汽车电气设备

7.带轮及风扇
(a)单面轴向通风
(b)双向轴向进风、径向排风 桑塔纳2000轿车的交流发电机 图3-20 发电机的通风
3.1.3交流发电机的工作原理 1.发电原理
发电机的三相定子绕组按一定规律分布在发电机的定子 槽中,彼此相差120°电角度,且匝数相等。三相绕组的末 端连在一起,成星形连接。
图3-21 交流发电机的工作原理图
2)八管交流发电机
八管交流发电机是指具有两个中性点二极管(neutral-point diode)的交流发电机,其整流器总成共有八只二极管,如 天津夏利TJ 7100、TJ7100U微型轿车所用的JFZ1542型交 流发电机。
3)九管交流发电机
九管交流发电机是指具有三个磁场二极管的交流发电机, 其整流器总成共有九只二极管,如北京BJ1022型轻型车用的 JFZ14L型交流发电机。
因为定子绕组是由三相绕组组成的,因而在三相绕组中 产生频率相同、幅值相等、相位互差120°的交流电动势。
E=CnΦ
式中 E——每相绕组中电动势的有效值,Ⅴ; C——发电机结构常数; n——发电机转速,r/min; Φ——磁极磁通,Wb。
• 1、电压调节器 • 当发电机转速变化时,要保持发电机电压稳定 在某一限定值不变,只能相应的改变发电机的 磁通,而改变磁通的强弱又取决于励磁电流的 大小。 • 所以,交流发电机电压调节器的调压原理是: 当发电机转速升高时,调节器通过减小发电机 励磁电流If来减小磁通Ф,使发电机的输出电 压UB保持不变;当发电机的转速降低时,调节 器通过增大发电机的励磁电流If来增加磁通Ф ,使发电机的输出电压UB保持不变 。
• •
6.带轮及风扇 交流发电机的前端装有带轮和风扇,由发 动机通过传动带驱动发电机的转子轴和风扇一起旋 转。 • 发电机工作时,定子绕组和励磁绕组中都 会有热量产生,温度过高会烧坏导线的绝缘导致发 电机不能正常工作,所以为发电机散热是必须的, 为了提高散热能力,有的发电机装有两个风扇(前 后各一个)。如丰田轿车的发电机。
汽车电器设备与维修第3章_交流发电机

第五节 交流发电机的电压调节器
• • • • 电压调节器的分类 电压调节器的调压原理 电子调节器结构与工作原理 电子调节器应用实例
交流发电机的电压调节器
• 由于交流发电机的转子是由发动机通过皮带驱动 旋转的,且发动机和交流发电机的速比为1.7~3, 因此交流发电机转子的转速变化范围非常大,这 样将引起发电机的输出电压发生较大变化,无法 满足汽车用电设备的工作要求。 • 为了满足用电设备恒定电压的要求,交流发电机 必须配用电压调节器,使其输出电压在发动机所 有工况下基本保持恒定。
图3-2 交流发电机按励磁绕组搭铁形式分类
二、交流发电机构造
目前,国内外生产的汽车交流发端盖、电刷组件、风扇及带轮等组成。如图3-3所示为交流发电机解体图。
图3-3 交流发电机解体图 1—后端盖; 2—电刷架; 3—电刷; 4—电刷架外盖; 5—整流二极管; 6—元件板; 7—转子; 8—定子; 9—前端盖; 10—风扇; 11—V形带轮
电脑控制调节器
• 电脑控制调节器是现在轿车采用的一种新 型调节器,由电负载检测仪测量系统总负 载后,向发电机电脑发送信号,然后由发 动机电脑控制发电机电压调节器,适时地 接通和断开磁场电路,即能可靠地保证电 器系统正常工作,使蓄电池充电充足,又 能减轻发动机负荷,提高燃料经济性。如 上海别克、广州本田等轿车发电机上使用 了这种调节器。
晶体管调节器
• 随着半导体技术的发展,采用了晶体管调 节器。其优点是:三极管的开关频率高, 且不产生火花,调节精度高,还具有重量 轻、体积小、寿命长、可靠性高、电波干 扰小等优点,现广泛应用于东风、解放及 多种中低档车型。
集成电路调节器
• 集成电路调节器除具有晶体管调节器的优 点外,还具有超小型,安装于发电机的内 部(又称内装式调节器),减少了外接线, 并且冷却效果得到了改善,现广泛应用于 桑塔纳。奥迪等多种轿车车型上。
简述汽车交流发电机的原理,各组成部分及作用。

简述汽车交流发电机的原理,各组成部分及作用。
汽车交流发电机是汽车电力系统的重要组成部分,它通过转换机械能为电能,并向汽车的电气设备供电。
下面将对汽车交流发电机的原理、各组成部分以及作用进行简述。
汽车交流发电机的原理是基于电磁感应现象。
当发电机的转子旋转时,它通过转子上的电刷与定子上的绕组形成一个旋转磁场。
由于电刷与旋转磁场的相对运动,导致定子绕组中的导线产生感应电动势。
通过连接外部电路,这个感应电动势可以转化为交流电能供给汽车的电气设备。
汽车交流发电机由转子、定子、整流器和调压器等组成。
转子是发电机的旋转部分,通常由绕组和永磁体构成。
定子是发电机的静止部分,它包含着绕组和铁芯。
整流器的作用是将交流电转化为直流电,它通常由一系列二极管组成。
调压器则用于控制发电机输出的电压,保持恒定的电压供给给汽车的电气设备。
汽车交流发电机的作用主要有两个方面。
首先,它为汽车的电气设备供电。
这些设备包括车灯、音响、空调、电动窗户等,它们都需要电能才能正常运行。
发电机通过向这些设备提供稳定的电压和电流,确保它们能够正常工作。
其次,发电机还充电汽车的蓄电池。
蓄电池是汽车电气系统的能量储存装置,通过发电机的充电,它能够为汽车启动提供足够的电能,并在发动机熄火的状态下维持电气设备的正常运行。
总而言之,汽车交流发电机是汽车电气系统中至关重要的组成部分。
它通过电磁感应原理将机械能转换为电能,并为汽车的电气设备供电,同时充电汽车的蓄电池。
这些功能的实现离不开发电机的转子、定子、整流器和调压器等各个组成部分的协同工作。
车用交流发电机的介绍分解

第一讲车用交流发电机根底知识介绍车用交流发电机〔以下简称发电机〕是我公司的主导产品之一,今天我有幸在这里同大家交流一下有关该产品的一些相关知识,希望有助于大家更加了解发电机,从而更好地开展发电机。
一、发电机的作用与特点1、发电机是汽车电气系统的两个主要电源之一,与蓄电池并联工作。
在发电机发出的电能多于汽车电器所消耗的电能时,它将多余的电能通过充电的方式储存在蓄电池中;当汽车电器用电超过发电机所输出电能时,由蓄电池补充不足的电能〔发动机启动时起动机消耗的电能也由蓄电池提供〕。
充电和放电的过程由发电机与蓄电池两端的电势自动调节。
图一发电机接线示意图2、发电机的特点与汽车电系特点密切相关。
它采用单线制,负极搭铁〔少数用于某些特定场合的发电机采用双线制〕;输出三相直流电,因此需要整流;因汽车电器的需要,输出稳定的电压,因此需与调节器搭配使用;输出电动势与转速成正比,在调节器作用下,输出实际电流取决于车上实际使用的负载大小〔包括蓄电池状况〕,同时自身有限流功能,每个发电机都有一个最大输出电流。
二、发电机的种类汽车上最早使用的发电机是直流发电机,它采用换向器换向,输出直流电。
从1960年开始,汽车上逐步开始采用交流发电机,它采用硅二极管整流,输出直流电,故也称硅整流发电机。
由于交流发电机与直流发电机相比,具有体积小、重量轻、结构简单、维修方便、使用寿命长、配用的调节器简单、产生的无线电干扰信号弱等诸多优点,因此汽车上采用交流发电机后,直流发电机被迅速淘汰,现在所讲的汽车用发电机均指交流发电机。
汽车用交流发电机可按总体结构、整流器结构、搭铁型式、散热型式等多方面进展分类。
按总体结构可分为:1)普通交流发电机:无特殊装置和特殊功能的发电机,如JF1521;2)整体式交流发电机:装电子调节器的交流发电机,如JFZ1521;3)无刷交流发电机:无电刷和集电环结构的交流发电机,如康明斯发电机JFW2621;4)带泵交流发电机:带真空制动助力泵的交流发电机,如供朝柴的JFB2729;5)永磁交流发电机:转子磁极采用永磁材料的交流发电机,如金卓公司生产的JFY系列发电机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一讲车用交流发电机基础知识介绍车用交流发电机(以下简称发电机)是我公司的主导产品之一,今天我有幸在这里同大家交流一下有关该产品的一些相关知识,希望有助于大家更加了解发电机,从而更好地发展发电机。
一、发电机的作用及特点1、发电机是汽车电气系统的两个主要电源之一,与蓄电池并联工作。
在发电机发出的电能多于汽车电器所消耗的电能时,它将多余的电能通过充电的方式储存在蓄电池中;当汽车电器用电超过发电机所输出电能时,由蓄电池补充不足的电能(发动机启动时起动机消耗的电能也由蓄电池提供)。
充电和放电的过程由发电机与蓄电池两端的电势自动调节。
图一发电机接线示意图2、发电机的特点与汽车电系特点密切相关。
它采用单线制,负极搭铁(少数用于某些特定场合的发电机采用双线制);输出三相直流电,因此需要整流;因汽车电器的需要,输出稳定的电压,因此需与调节器搭配使用;输出电动势与转速成正比,在调节器作用下,输出实际电流取决于车上实际使用的负载大小(包括蓄电池状况),同时自身有限流功能,每个发电机都有一个最大输出电流。
二、发电机的种类汽车上最早使用的发电机是直流发电机,它采用换向器换向,输出直流电。
从1960年开始,汽车上逐步开始采用交流发电机,它采用硅二极管整流,输出直流电,故也称硅整流发电机。
由于交流发电机与直流发电机相比,具有体积小、重量轻、结构简单、维修方便、使用寿命长、配用的调节器简单、产生的无线电干扰信号弱等诸多优点,因此汽车上采用交流发电机后,直流发电机被迅速淘汰,现在所讲的汽车用发电机均指交流发电机。
汽车用交流发电机可按总体结构、整流器结构、搭铁型式、散热型式等多方面进行分类。
按总体结构可分为:1)普通交流发电机:无特殊装置和特殊功能的发电机,如JF1521;2)整体式交流发电机:内装电子调节器的交流发电机,如JFZ1521;3)无刷交流发电机:无电刷和集电环结构的交流发电机,如康明斯发电机JFW2621;4)带泵交流发电机:带真空制动助力泵的交流发电机,如供朝柴的JFB2729;5)永磁交流发电机:转子磁极采用永磁材料的交流发电机,如广西梧州金卓公司生产的JFY系列发电机。
上述分类并不相互排斥,一种发电机可以有上述的几种特征。
随着新技术的应用,混合励磁式等结构的发电机也开始出现。
按整流器结构不同,发电机可分为:1)六管交流发电机:其整流器由六只硅整流二极管组成三相桥式全波整流电路;有的采用单个的硅二极管压装,也有的采用在极板上烧结硅管组成整流组件。
2)八管交流发电机:其整流器有八只二极管,除了六只组成三相桥式全波整流外,在定子绕组中性线输出端也接有二只二极管,用以对三相电路不均衡产生的中性点波形进行整流。
3)九管交流发电机:在六管交流发电机的基础上又增加了三只励磁二极管,组成两套三相桥式全波整流电路,提供电压检测点和励磁电流。
4)十一管交流发电机:在八管交流发电机的基础上,其整流器增加了三只励磁二极管。
图二发电机整流电路按励磁绕组搭铁型式不同,发电机可分为:1)内搭铁型发电机:励磁绕组的一端与发电机端盖相连接的发电机。
2)外搭铁型发电机:励磁绕组的一端经调节器后搭铁的交流发电机。
由于整体式发电机调节器装在发电机内部,不论是内搭铁还是外搭铁对汽车电路均无影响,因此内、外搭铁型式的区别只针对非整体式发电机;在使用时,它必须与同样搭铁型式的调节器配用。
交流发电机按散热型式可分为:1)交流发电机:其两端端盖密封,端盖上制有很多散热肋,通过风扇带动空气流通使端盖散热。
这种型式散热效果较差,只适用于小功率、有特殊使用环境要求的场所。
2)普通单外风扇发电机:在两端盖上制有通风孔,通过风扇抽风,使冷空气流经电机内部带走热量,散热效果一般。
3)内外风扇发电机:在端盖外面和内部各装有一个风扇,通过抽风实现散热,散热效果较好。
4)双内风扇发电机:在两端盖内装有两风扇,分别装在两磁极背面。
这种散热效果好,但成本较高,结构较复杂,一般用在乘用车等功率要求较高的场合。
5)液冷发电机:它是随着现代汽车电器的不断增多,对发电机功率要求不断增大的情况下由欧美发达国家新近研制出的一种新型结构发电机。
与传统风冷式发电机不同,它采用水、油等液体作为传热介质,目前在豪华大客车上已开始使用。
三、发电机的发电原理发电机的发电过程是一个利用电磁转换原理将机械能转化为电能的过程,它可以分为以下几个步骤:1)产生磁场发电机在未发电前由蓄电池供给其初始励磁电流(发电机发电后由自身提供)。
接通点火开关,蓄电池电势加在发电机激磁线圈两端,产生励磁电流,从而在线圈的铁芯中产生磁场。
2)磁场形成回路,切割定子线圈产生的磁场在发电机中的传递回路如下:磁轭和轴→爪极一端→定子铁芯→另一端爪极→磁轭和轴。
其间需要通过两次转子外圆与定子铁芯内圆之间的主间隙,并切割嵌在定子铁芯槽中的定子线圈。
同时,当发动机启动后,通过皮带传动将机械能输入到发电机,带动发电机转子旋转。
由于每个爪极在圆周方向上布置有多个爪,在爪与爪之间是空位,因此在转子旋转过程中,切割每一组定子线圈的磁场强度是循环变化的。
对汽车发电机而言,这种变化被设计为三相正弦波形。
3)产生交流电定子线圈受变化的磁场切割后将产生对应波形的三相交流电动势,这种电动势加在负载两端时便会产生三相交流电流。
4)整流和调压产生的三相交流电流通过三相桥式整流电路整流为直流电。
同时调节器通过控制激磁电流的通断将发电机输出电压维持在相对恒定的范围内,满足汽车电器的需要。
四、发电机的结构交流发电机虽然有很多种类,但基本结构大致相同,都包括转子、定子、整流器、端盖、风扇、皮带轮等几大部分。
下面以我公司JFZ2721发电机的结构来作一下简介。
1)定子由定子铁芯和定子绕组组成。
定子铁芯由内圆带槽的环状硅刚片叠压而成;定子绕组则采用漆包圆铜绕组线绕制而成,安放在定子铁芯的槽内。
定子绕组间与定子铁芯间采用聚酯薄膜带绝缘,同时用槽楔将绕组固定,防止绕组窜动、脱落。
为提高定子绕组的绝缘、散热和机械性能,绕组嵌入铁芯后应进行浸漆处理。
定子绕组为三相对称绕组,三相绕组的联接方法有星形(Y形)和三角形(△形)两种。
三相绕组的绕制方法是使三相绕组能产生频率相同、幅值相等、相位互差120 (电角度)的三相对称电动势,为此在绕制和嵌放时应按照一定的绕组规范进行,并确定合理的安放位置。
2)转子转子的作用是产生磁场,它主要由磁轭、磁场绕组、爪极和集电环等组成。
爪极有两块,每块上都有多个鸟嘴形磁极,两块爪极之间装有磁轭和磁场绕组;磁场绕组装在磁轭外部,中间用绝缘架隔开,通过磁轭一起压装在转子轴上。
集电环由两个彼此绝缘的铜环组成,压装在轴上,铜环与轴绝缘。
磁场绕组的两端分别与两个铜环焊接在一起。
两个铜环在发电机工作时分别与发电机的两个电刷相接触,使磁场绕组中保持电流通过。
3)整流器交流发电机的整流器由多只硅整流二极管组成,其基础是由六只二极管构成三相桥式整流电路,将三相绕组感应出的交流电变为直流电。
汽车用交流发电机用硅整流二极管的内部结构和工作原理与一般工业用硅整流二极管基本相同,但其外形结构有要求有所不同。
现在主要应用的型式有两种:一是将二极管的PN结直接烧结在金属散热板上;二是将二极管压装在金属散热板的孔中使用。
整流二极管的引出电极有正极和负极之分,引出电极为二极管正极的称为正极管;引出电极为负极的称为负极管,六管发电机有三只正极管和三只负极管。
散热板一般用铝板或铜板制成,又称整流板,安装三只负极管的整流板称为负整流板;安装三只正极管的整流板称为正整流板。
负整流板与端盖碰在一起为发电机负极;正整流板用螺栓或引线引出,为发电机的正极,标记为“B”。
4)端盖发电机有前后两个端盖,主要作用是支撑发电机其它部件,传导散热,并把发电机与发动机支架联接起来。
发电机用端盖通常用铝合金压铸而成,这种铝合金不导磁,并且具有重量轻、散热性能好的特点,适合发电机防漏磁的需要。
前端盖紧挨皮带轮,承载驱动的主要分力,因而选用的轴承要大于后端,故也称为驱盖。
整流器等电子元器件装在发电机后部,靠后端盖提供安装位,因此也把后盖称为电盖。
在两端盖上制有挂角,挂角上的安装孔用来与发动机支架配合,将发电机固定在发动机上。
5)电刷组件由电刷、电刷架和电刷弹簧组成,如下图所示。
电刷安装在电刷架的孔内,借弹簧张力使电刷与集电环保持良好接触。
电刷用铜粉和石墨粉模压而成,电刷架则用酚醛玻璃纤维塑料模压而成。
每台发电机有两只电刷,每只电刷上都有一根引线接到发电机后端盖的接线柱上或直接搭铁。
6)调节器它的作用是控制发电机的输出电压在一定范围内。
从发电机或蓄电池上采集电压信号,通过控制激磁回路的通和断来调节发电机输出电压。
当电压低于设定值时,维持激磁回路导通;当电压高于设定值时将激磁回路关断,通常汽车调节器设定电压为14.2±0.2/28±0.3。
7)其它零件发电机上还装有皮带轮、风扇等其它零部件,其中皮带轮与转子部件联接在一起,依靠皮带输入机械能;风扇也装在转子部件的轴上,通过旋转来实现发电机的通风散热。
五、发电机的性能参数发电机除外形尺寸要求外,其性能参数更为重要,其中主要有三项:空载性能、负载性能和调节电压值,下面列有一个发电机的输出曲线供参考。
1)空载性能用空载转速指标衡量(又称零电流转速、起始发电转速),它是指发电机在输出电动势达到规定值要求,但尚未输出电流时的转速,用n0表示。
对于带充电指示灯的发电机,由于指示灯本身有一定功率,其首次熄灭时的转速往往高于零电流转速。
因此,在现场出于大批量生产的需要我们一般规定一个另外的熄灯转速指标用于验收。
2)负载性能发电机在调节器完全导通,电压恒定的情况下输出电流与转速之间的关系,实际中一般检测两个指标:最小工作电流和额定电流。
最小工作电流指发电机在1500r/min时输出的电流,此时发动机往往处于怠速状态;额定电流指发电机在额定转速5000r/min(有的规定为6000r/min)时输出的电流,此时发动机往往处于稳定工作转速状态。
额定电流一般标示在发电机铭牌上。
需要说明的是,由于发电机在工作时发热比较严重,而在发热后随着效率的降低,其输出会有明显的下降,因此发电机刚开始工作时的性能(我们称为冷态性能)和稳定工作一定时间后的性能(我们称为热态性能)有较大差异。
在设计中比较关注的是热态性能,而实际生产线进行出厂试验时出于节拍的考虑,我们检测的是接近于冷态的性能,因此需要在额定要求基础上增加一定的余量。
第二讲发电机的电磁设计计算发电机的电磁设计主要是定子部件和转子部件的设计,由于它是一种同步三相交流发电机,故我们在普通的同步三相交流发电机计算程序基础上,结合了一些实际设计过程中积累的经验,作出了如下所述的车用交流发电机电磁计算方法。
