【精品课件】型硅基集成微电子及光电子材料
半导体基础知识PPT培训课件
目录
• 半导体简介 • 半导体材料 • 半导体器件 • 半导体制造工艺 • 半导体技术发展趋势 • 案例分析
半导体简介
01
半导体的定义
总结词
半导体的定义
详细描述
半导体是指在常温下导电性能介于导体与绝缘体之间的材料，常见的半导体材 料有硅、锗等。
半导体的特性
总结词
化合物半导体具有宽的禁带宽度和高 的电子迁移率等特点，使得化合物半 导体在光电子器件和高速电子器件等 领域具有广泛的应用。
掺杂半导体
掺杂半导体是在纯净的半导体中掺入其他元素，改变其导电 性能的半导体。
掺杂半导体的导电性能可以通过掺入不同类型和浓度的杂质 来调控，从而实现电子和空穴的平衡，是制造晶体管、集成 电路等电子器件的重要材料。
掺杂的目的是形成PN结、调控载流 子浓度等，从而影响器件的电学性能。
掺杂和退火的均匀性和控制精度对器 件性能至关重要，直接影响最终产品 的质量和可靠性。
半导体技术发展趋势
05
新型半导体材料
硅基半导体材料
宽禁带半导体材料
作为传统的半导体材料，硅基半导体 在集成电路、微电子等领域应用广泛。 随着技术的不断发展，硅基半导体的 性能也在不断提升。
半导体制造工艺
04
晶圆制备
晶圆制备是半导体制造的第一步，其目的是获得具有特定晶体结构和纯度的单晶硅 片。
制备过程包括多晶硅的提纯、熔炼、长晶、切磨、抛光等步骤，最终得到可用于后 续工艺的晶圆。
晶圆的质量和表面光洁度对后续工艺的成败至关重要，因此制备过程中需严格控制 工艺参数和材料质量。
薄膜沉积
输入 标题
详细描述
集成电路的制作过程涉及微电子技术，通过一系列的 工艺步骤，将晶体管、电阻、电容等电子元件集成在 一块硅片上，形成复杂的电路。
《硅半导体材料基础》课件
目录
• 硅半导体材料的简介 • 硅半导体的物理性质 • 硅半导体的晶体结构 • 硅半导体的制备方法 • 硅半导体在电子工业中的应用 • 未来硅半导体材料的发展趋势与挑战
01
硅半导体材料的简介
硅的发现与特性
硅的发现
硅元素是在1824年由雅各布·贝采利 乌斯首次从硅酸钾中分离出来的。
非晶硅的结构
原子排列短程有序
非晶硅的原子排列呈现短程有序的结构，即局部区域内的 原子排列与单晶硅相似，但整体上缺乏长程有序的结构。
不具备完整的晶体结构
非晶硅不具有完整的晶体结构，其原子排列在空间中不连 续，没有明显的结晶轴和晶格振动。
光学和电学性能各异
非晶硅在光学和电学性能方面表现出与单晶硅不同的特性 ，例如其透光性和导电能力较差，但在某些应用领域仍具 有重要价值。
异质结构
利用不同材料的组合，形 成异质结构，实现优势互 补，提高半导体性能。
低维材料
研究二维、一维和零维的 硅基材料，探索其在光电 器件和电子器件中的应用 。
提高硅半导体的性能与稳定性
掺杂技术
通过优化掺杂技术，提高 硅半导体的导电性能和稳 定性。
表面处理
研究表面处理技术，改善 硅半导体的表面质量和稳 定性。
硅半导体的热导率较高，有利于热量的传递 和散发。
热容
硅半导体的热容随温度升高而增大，与其晶 格结构和原子振动有关。
热膨胀系数
硅半导体的热膨胀系数较低，对其机械稳定 性和可靠性有一定影响。
热稳定性
硅半导体的热稳定性较好，能够在较高温度 下保持其结构和性能的稳定性。
03
硅半导体的晶体结构
单晶硅的结构
04
硅半导体的制备方法
SOI及其制备工艺ppt
外延层质量差
可能是由于外延层沉积温度过高或过低、气体流 量不稳定等因素造成的。解决方法是控制外延设 备参数，保证外延层的质量。
硅片表面裂纹
可能是由于划片过程中参数设置不当或封装测试 过程中温度和压力控制不当造成的。解决方法是 控制划片和封装测试工艺参数，避免硅片表面产 生裂纹。
THANK YOU.
技术特点
该工艺具有剥离速度快、剥离精 度高、对衬底损伤小等优点，同 时可实现自动化生产。
应用领域
广泛应用于高质量SOI结构的制 备，如高频率、高功率器件和集 成电路等。
03
SOI材料性能及特性
SOI材料的物理性能
晶格结构
SOI材料的晶格结构通常是SiC或SiO2，具有高熔点、高弹性模 量和低热膨胀系数等特点。
02
紫外线和红外线防 护性
SOI材料能够阻挡紫外线和红外 线等短波长辐射，具有较好的防 护作用。
03
高温下的光学性能
SOI材料在高温下仍能保持良好 的光学性能，具有较高的应用价 值。
04
SOI的未来发展及前景
SOI技术的发展趋势
高速、高压、高温技术
为满足电力电子器件高效率、高频、高温工作需求，SOI技术将向高速、高压、高温方向发展。
制备工艺操作步骤及注意事项
• 硅片清洗时，需要控制清洗液的温度和时间，以避免硅片表面产生划痕和氧化。 • 热氧化时，需要控制氧气或水蒸气的流量和温度，以获得高质量的二氧化硅膜。 • 外延生长时，需要控制沉积温度和压力，以获得高质量的外延层。 • 离子注入时，需要控制注入的杂质种类和剂量，以获得所需的电学性能。 • 退火时，需要控制退火温度和时间，以获得均匀的杂质分布和良好的晶体质量。 • 划片时，需要控制切割设备和工艺参数，以避免硅片表面产生裂纹和破损。 • 封装测试时，需要进行有效的质量检测和可靠性评估，以保证产品的质量和可靠性。
生长硅基siox集成光波导材料_概述说明以及解释
生长硅基siox集成光波导材料概述说明以及解释1. 引言1.1 概述生长硅基SiOx集成光波导材料是一种在光通信领域应用广泛的材料。
它具有优秀的光学性能和可靠的物理特性，因此被广泛用于集成光学器件和集成光电子设备中。
本文将对生长硅基SiOx集成光波导材料进行全面的概述，包括其生长方法、材料特性以及在光通信领域的应用。
1.2 文章结构本文主要分为五个部分。
首先，在引言部分，我们将概述生长硅基SiOx集成光波导材料的研究背景和意义。
接着，在第二部分，我们将详细介绍生长硅基SiOx 集成光波导材料的方法以及其相关特性。
然后，在第三部分，我们将对生长硅基SiOx材料的发展历程、在光通信领域的应用以及其未来前景进行概述说明。
接下来，在第四部分，我们将解释在生长硅基SiOx集成光波导过程中所面临的挑战，并提出相应的解决方案和技术创新。
最后，在第五部分，我们将总结本文的主要观点，并对未来发展提出展望和建议。
1.3 目的本文的目的是全面介绍生长硅基SiOx集成光波导材料以及其在光通信领域中的应用。
通过对该材料的概述说明和解释挑战与解决方案，读者可以更好地理解该材料的特性和优势，并了解到在光通信领域中进一步推动其应用所需采取的策略。
这将有助于促进该材料在光学器件领域的发展，并为未来开发更高性能、更可靠的集成光电子设备奠定基础。
2. 生长硅基siox集成光波导材料2.1 生长方法：生长硅基siox集成光波导材料通常采用化学气相沉积(CVD)方法。
CVD是一种常用的生长方法，通过控制气相中气体的流量和反应温度，使其在硅基衬底上形成薄膜。
在CVD过程中，通常使用有机金属前驱物（如TES、TEOS等）作为硅源。
这些前驱物被分解后，在衬底表面沉积出富含硅的薄膜。
同时，通过加入适当的掺杂剂（如Be、P等）可以实现杂质掺杂，以调节siox材料的性能。
2.2 硅基siox材料特性：生长硅基siox集成光波导材料具有多种特性。
首先，它具有极高的折射率，使其能够有效地限制光信号在波导内部传播，并提供较高的耦合效率。

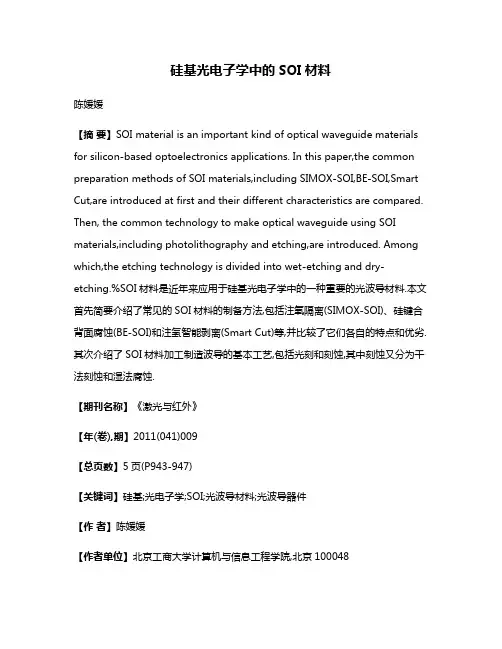

硅基光电子学中的SOI材料
硅基光电子学中的SOI材料陈媛媛【摘要】SOI material is an important kind of optical waveguide materials for silicon-based optoelectronics applications. In this paper,the common preparation methods of SOI materials,including SIMOX-SOI,BE-SOI,Smart Cut,are introduced at first and their different characteristics are compared. Then, the common technology to make optical waveguide using SOI materials,including photolithography and etching,are introduced. Among which,the etching technology is divided into wet-etching and dry-etching.%SOI材料是近年来应用于硅基光电子学中的一种重要的光波导材料.本文首先简要介绍了常见的SOI材料的制备方法,包括注氧隔离(SIMOX-SOI)、硅键合背面腐蚀(BE-SOI)和注氢智能剥离(Smart Cut)等,并比较了它们各自的特点和优劣.其次介绍了SOI材料加工制造波导的基本工艺,包括光刻和刻蚀,其中刻蚀又分为干法刻蚀和湿法腐蚀.【期刊名称】《激光与红外》【年(卷),期】2011(041)009【总页数】5页(P943-947)【关键词】硅基;光电子学;SOI;光波导材料;光波导器件【作者】陈媛媛【作者单位】北京工商大学计算机与信息工程学院,北京100048【正文语种】中文【中图分类】TN2521 引言SOI材料早期主要是应用于微电子学技术中，利用SOI材料可以制作各种高性能及抗辐射电子电路。
新型硅基集成微电子及光电子材料62页PPT
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
新型硅基集成微电子及光电子材料 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
《微电子技术》课件
微电子技术用于制造军事设备 ，如导弹制导系统、雷达、通
信设备等。
微电子技术的发展趋势
纳米技术
随着芯片上元件尺寸的 不断缩小，纳米技术成 为微电子技术的重要发
展方向。
3D集成
通过将多个芯片垂直集 成在一起，实现更高的
性能和更低的功耗。
柔性电子
柔性电子是将电子器件 制造在柔性材料上的技 术，具有可弯曲、可折
将杂质元素引入半导体材料中的 技术。
离子注入掺杂
利用离子注入机将杂质离子注入 到半导体材料中的技术。
化学气相掺杂
利用化学气相沉积的方法，将含 有杂质元素的化合物沉积到半导
体材料中的技术。
04
集成电路设计
集成电路设计流程
需求分析
明确设计要求，分析性能指标，确定设计规 模和复杂度。
逻辑设计
根据规格说明书，进行逻辑设计，包括算法 设计、逻辑电路设计等。
《微电子技术》 ppt课件
contents
目录
• 微电子技术概述 • 微电子器件 • 微电子工艺技术 • 集成电路设计 • 微电子封装技术 • 微电子技术发展面临的挑战与机遇
01
微电子技术概述
微电子技术的定义
微电子技术是一门研究在微小 尺寸下制造电子器件和系统的 技术。
它涉及到利用半导体材料、器 件设计和制造工艺，将电子系 统集成在微小尺寸的芯片上。
02
微电子技术领域的竞争非常激烈，企业需要不断提升自身的技
术水平和产品质量，以获得竞争优势。
客户需求多样化
03
客户需求多样化，要求企业提供更加定制化的产品和服务，以
满足不同客户的需求。
新材料、新工艺的机遇
新材料的应用
新型硅基集成微电子及光电子材料PPT课件
栅介质的限制
超薄栅氧化层
随着 d 的缩小，栅漏电流呈 指数性增长
直接隧穿的泄漏电流 栅氧化层的势垒
d d限制： 3 ~ 2 nm
第25页/共60页
栅介质的限制
Dox
d多晶硅耗尽
+ d栅介质层
+ d量子效应
由多晶硅耗尽效应引起的等效厚度 : d多晶硅耗尽 ~ 0.5nm 由量子效应引起的等效厚度: d量子效应 ~ 0.5nm
2 /Degree
第51页/共60页
五.硅基光电子材料
• Si在微电子领域占据绝对主导地位 • 至今为止，Si在光电子领域没有得到应有的应用。
• Si是间接带隙半导体，不发光。 • Si光电二极管/Si光/ Si太阳能电池 • 但是，利用成熟的硅IC工艺，实现Si基集成发光的努力从来就没有停止。
14
第14页/共60页
等比例缩小定律
• 1974年由Dennard提出 • 基本指导思想是：保持MOS器件内部 电场不变：恒定电场规律（CE律）
• 等比例缩小器件的纵向、横向尺寸，以增加跨导和减少负载电容，提高集成 电路的性能
• 电源电压也要缩小相同的倍数
第15页/共60页
CE律的问题
• 阈值电压不可能缩的太小 • 源漏耗尽区宽度不可能按比例缩小 • 电源电压标准的改变会带来很大的不便
倍
第8页/共60页
IC类型(按器件结构分)
• 双极型IC：主要由双极三极管构成
• NPN型 • PNP型
优点是速度高、驱动能力强， 缺点是功耗较大、集成度较低
• MOS型IC：主要由M功O耗S低三、极集管成度构高成，随着特征
尺寸的缩小，速度也可以很高 • NMOS
硅基微纳光电子器件的研究PPT课件
4.结语
• 通过以上分析，可以发现硅基微纳光电子器件的性能相对于硅基光电子元
件具有明显的优越性，利用MEMS 技术制作的可调谐激光器显示了独特优势， 体积小容易集成、可调范围宽，而且成本相对较低，所以对硅基微纳光电子
• 可调谐VCSEL的优点是：可以输出纯净、连续的光束，并可简
单有效地耦合进光纤中，成本低、易于集成和批量生产，很有发 展前途。但其输出功率低，调节速度为ms级，并且还有一个外 加的移动反射器。如果再加一个光泵以提升其输出功率，不仅会 提高器件整体复杂性，还要增加激光器的功耗和成本。
• 北电网络开发的VCSEL基可调谐激光器的基本构形是采用一个大功率、
器件展开研究对推动通信等领域的发展具有重要的现实意义。
谢谢聆听
光器，下图示出了该闭合的圆形反射镜及其驱动器。其MEMS结 构包括圆形反射镜、梳状驱动器和用于激光器和光纤的沟槽。该 圆形反射镜有助于将来自激光器的散射光聚集返回激射腔。当将 MEMS结构与激光器集成时，可大大减少对准的难度。
闭合的圆形反射镜
（2） 基于闪耀光栅的MEMS可调谐激光器 • 基于闪耀光栅的MEMS可调谐激光器是采用深腐蚀的旋转闪耀光栅作
MEMS(Micro-Electro-Mechanical System)可调谐激光器 ，基于NEMS ( Nano-Electromechanical System )技术的纳米光功率探测器，都是目前 比较成熟的硅基微纳光电子器件。
• 本文针对硅基微纳光电子器件展开研究，以MEMS可调谐激光器
硅基材料与器件
热导率高
硅的热导率较高，有利于 散热，适用于高温和功率 器件。
硅的化学性质
01
稳定性强
硅在常温下不易与其他物质发生 化学反应，具有较高的化学稳定 性。
02
与氧结合力强
03
与其他元素反应
硅容易与氧结合，形成二氧化硅 ，是硅基材料表面自然形成的保 护层。
在特定条件下，硅可以与一些金 属元素反应，生成具有特殊性质 的化合物。
太阳能电池
晶体硅太阳能电池
硅基材料是太阳能电池的主要材 料之一，其光电转换效率高，技 术成熟，是目前应用最广泛的太 阳能电池。
薄膜硅太阳能电池
薄膜硅太阳能电池是利用硅基材 料制备的，具有成本低、重量轻 、可弯曲等优点。
生物医学应用
生物传感器
硅基生物传感器在医学诊断和生物监测中应用广泛，可用于检测 生物分子、细胞和组织等。
03
硅基材料的制备与加工
硅的提纯
硅的提纯
物理提纯
通过化学或物理方法将硅原料提纯至 高纯度，以满足后续单晶硅生长和器 件制造的要求。
利用物理方法如蒸馏、升华等将硅原 料中的杂质去除，物理提纯通常需要 在高真空或惰性气体环境下进行。
化学提纯
利用化学反应将硅原料中的杂质去除 ，常用的化学提纯方法包括酸洗、碱 洗和热处理等。
开发可再生和可循环利用的硅基材料
研究可再生和可循环利用的硅基材料料的国际标准化和法规制定
加强国际合作，推动硅基材料的标准化和法规制定，以促进其可持续发展。
THANK YOU
感谢观看
它融合了微电子技术和机械工程，具 有体积小、重量轻、功耗低、可靠性 高等优点，广泛应用于传感器、执行 器、微机器人等领域。
传感器
传感器是一种能够感知和检测物理量、化学量、生物量等信息的装置，能够将非 电量转换成电量或电路的通断，实现信息的获取和处理。
光电子材料ppt
02
光电子材料的性能与制备
光电子材料的性能要求
高光电转换效率
光电子材料应具有较高的光电转换 效率，以便在能量转换过程中实现 最大的利用效果。
稳定性
光电子材料应具有良好的稳定性， 能够在各种环境条件下保持稳定的 性能。
耐高温和耐腐蚀性
光电子材料应能够在高温和腐蚀性 环境中保持其结构和性能的稳定。
04
光电子材料的研究进展
高性能光电子材料的研究进展
窄带隙半导体材料
基于宽带隙半导体材料，通过掺杂等手段，开发出具有优异性能 的高温、高频、高功率光电子器件。
多结太阳能电池材料
通过优化多结太阳能电池的结构和材料，提高光电转换效率，降 低成本，推动太阳能光伏产业的发展。
高亮度LED材料
利用高亮度LED材料，制造出高亮度、低色温、长寿命的LED器 件，满足照明、显示等领域的需求。
磷化铟基光电子材料的应用
磷化铟基光电子材料广泛应用于光纤通信、卫星通信、雷达等领域，如高速调制器、激光器等。
碳化硅基光电子材料及其应用
碳化硅基光电子材料
碳化硅是一种宽禁带半导体材料，具有高电子迁移率和高热导率等特点，适合用于高温和抗辐射光电 子器件的制造。
碳化硅基光电子材料的应用
碳化硅基光电子材料广泛应用于能源、航空航天等领域，如高温传感器、激光器等。
感谢您的观看
THANKS
分类
根据应用领域和功能特点，光电子材料可分为红外光电子材料、可见光光电 子材料、紫外光电子材料、X射线光电子材料等。
光电子材料的发展历程
第一阶段
20世纪初，光电子材料开始 起步，主要应用于军事和工业
领域，如雷达、激光器等。
微电子技术绪论PPT课件
光刻技术包括接触式、接近式、扫描式等几种方式，不 同的方式适用于不同的工艺要求和节点。
未来发展方向包括探索更先进的光刻技术和方法，以提 高分辨率、降低成本和提高可靠性。
04
微电子封装与测试
封装技术
芯片贴装技术
集成电路
集成电路的基本概念
集成电路是将多个晶体管和其他电子元件集成在一块衬底上，实 现一定的电路或系统功能。
集成电路的制造工艺
集成电路的制造需要经过多个复杂工艺步骤，包括光刻、掺杂、刻 蚀和镀膜等，以确保电路性能的稳定性和可靠性。
集成电路的应用
集成电路被广泛应用于计算机、通信、消费电子和汽车电子等领域， 对现代科技的发展起着至关重要的作用。
晶体管
1 2 3
晶体管的基本结构
晶体管由三个电极（集电极、基极和发射极）构 成，其工作原理是通过控制基极电流来调节集电 极和发射极之间的电流。
晶体管的类型
晶体管分为NPN和PNP两种类型，其工作电压和 电流大小各不相同，根据实际需求选择合适的晶 体管类型。
晶体管的应用
晶体管是构成各种电子电路的基本元件，广泛应 用于信号放大、开关控制和逻辑运算等领域。
系统集成创新
系统集成创新
随着微电子器件的集成度不断提高，系统集成创新成为了一个重要的研究方向。通过将不同的器件和电路集成在一个 芯片上，可以实现更复杂的功能和更高的性能。
3D集成技术
3D集成技术是指将多个芯片堆叠在一起，并通过垂直互联实现高速信号传输。这种技术可以显著提高芯片的集成度 和性能，同时降低能耗和成本。
掺杂技术分为非故意掺杂和故意掺杂两种，非故 意掺杂是指在制造过程中不可避免地引入杂质， 而故意掺杂则是为了实现特定的电路功能而人为 地引入杂质。
光电子材料与器件ppt
02
异质结构与耦合技术广泛应用于光电子领域，例如制造光波导器件、光放大器、光调制器等，同时也应用于微电子领域，例如制造集成电路等。
异质结构与耦合技术的发展趋势
03
未来的发展趋势包括开发新型异质结构材料、提高耦合效率、实现多功能集成等。
光子调控技术是一种控制光子的技术，通过改变光子的传播方向、振幅、相位等方式，实现对光子的控制和利用。
02
详细描述
03
总结词
04
详细描述
光电子技术
03
微纳加工技术的定义
微纳加工技术是一种制造技术，通过光刻、刻蚀、薄膜制备等手段，将微米和纳米尺度的结构转化为实际器件。
微纳加工技术
微纳加工技术的应用
微纳加工技术广泛应用于微电子、光电子、纳米生物医学等领域，例如制造微电子芯片、光波导器件、生物传感器等。
01
一种具有纳米尺度（如纳米线、纳米带和量子点等）的半导体材料。
02
具有优异的电学和光学性能，被广泛应用于光电子器件和光电器件的制作。
光子晶体材料
一种具有周期性折射率变化的介质材料。
能够控制光的传播和反射，具有独特的光学性质，如光子禁带和光子局域等。
光子晶体材料在光通信、光学传感和光学成像等领域具有广泛的应用前景。
光电子器件
02
总结词
激光器是利用受激发射产生相干光的一种装置，具有高亮度、单色性好、方向性强等特点。
总结词
激光器在科学研究、工业生产、医疗卫生等领域有着广泛的应用，如激光加工、激光雷达、激光光谱等。
详细描述
不同类型的激光器具有不同的优缺点，如气体激光器具有较高的亮度、单色性和相干性，但输出功率相对较低；而半导体激光器具有较高的输出功率和较小的体积，但光谱线宽较宽。
混合III-V硅基集成的光电子集成电路（有书）
混合III-V硅基集成的光电子集成电路（有书）文末送书《Silicon Photonics Design From Devices to Systems》为方便阅读，关键结论已用红色标出。
------------------------------------------------本文总结了基于边缘耦合的集成式混合InP / SOI激光器和发射器的最新进展。
首先，回顾一下III-V材料与硅之间的不同集成方法。
然后，专注于使用通过边缘耦合耦合到的硅光子集成电路的外部III-V芯片。
该论文报告了包含一个或两个环形谐振器以及集成反射率可调镜的波长可调激光器的结果。
证明了可以实现超过C波段的宽热调谐范围，并具有高于35 dB的高侧模抑制比。
外部硅腔的设计可实现各种片上功能以及先进的混合发射器。
平行波长可调腔和硅上紧凑的可变光衰减器控制的阵列波导光栅与反射型半导体光放大器集成在一起，从而产生了快速的波长切换激光器。
此外，还报道了将硅调制器与可调谐混合III-V / Si激光器相结合的集成发射器。
用于开/关键控信号生成的集成发射器具有超过30 nm的波长可调性和高达40 Gb / s的出色误码率性能。
然后报道了一个多通道集成发射机，它结合了基于硅的阵列波导光栅，激光腔和多个环形调制器。
第一节介绍半导体光放大器（SOA）通常用作外腔可调激光器（ECTL）的紧凑增益介质。
半透明反射镜放置在输出面上，以实现发光，而高反射率反射镜则封闭腔体。
这种构造在腔体内产生多次反射，从而在多个纵向模式上引发激光。
通过引入腔内滤波器可以实现模式选择。
例如，由增益芯片和单独的大尺寸滤光器组成的ECTL已广泛用于相干光波传输实验中。
基于腔内标准具和液晶镜或单轴MEMS镜的紧凑型ECTL 已经证明。
但是，由于大体积ECTL的尺寸和成本相对较高，因此其应用受到限制。
硅光子技术可将反射镜和腔内滤光片集成在单个芯片上，从而减小了尺寸和成本，并带来了新的机遇。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QCE(准恒场)律 1/ / / 2/ 1/ 1/ 3/2 3 2/3 1/2 2
21世纪微电子技术的 三个发展方向
特征尺寸继续等比例缩小 IC发展成为片上系统(SOC) 微电子技术与其它领域相结合将产生新的产
业和新的学科，例如MEMS、DNA芯片等
我国微电子发展情况（南昌）
晶湛科技有限公司
国内第六条8英寸生产线
江西联创光电公司
国家 “铟镓氮LED外延片、芯片产业化” 示范工程企业，国家半导体照明工程产业 化南昌基地核心企业
晶能（LatticePower）公司
硅基蓝光LED生产线
我国年微电子发展展望
21世纪初叶是我国微电子 产业的黄金时期!
新型硅基集成微电子及 光电子材料
主要内容
➢微电子的发展规律与现状 ➢0.13微米以下面临的问题及可能的解决办法 ➢高K介质材料 ➢缓冲层或隔离层材料 ➢Si基发光材料 ➢工作设想
一. 微电子技术发展的规律及现状
Moore定律 等比例缩小(Scaling-down)定律
微电子技术发展的ROADMAP
300 2109
1G
1G 10-6
比率 140
3
60 3108
106
>103 107
Moore定律
性能价格比
在过去的20年中，改进了1,000,000倍 在今后的20年中，还将改进1,000,000倍
IC类型(按器件结构分)
双极型IC：主要由双极三极管构成
NPN型 PNP型
优点是速度高、驱动能力强， 缺点是功耗较大、集成度较低
自 发 明 以来 ， IC
芯片的集成度每
三年提高4倍，而
加工特征尺寸缩
2
小 2 倍。这就是
Intel 公 司 创 始 人
之一G. E. Moore
1965 年 总 结 的 规
律，被称为摩尔
定律。
Moore定律
1965年Intel公司的创始人之一G.E. Moore预言IC产业的发展规律
集成电路的集成度每三年增长四倍， 特征尺寸每三年缩小 2 倍
MOS型IC：主要由MOS三极管构成
NMOS PMOS
CMOS
功耗低、集成度高，随着特征 尺寸的缩小，速度也可以很高
双极-MOS(BiMOS)型IC：综合了双极和MOS器件 两者的优点，但制作工艺复杂
目前，采用CMOS工艺制作的IC器件占总数的 90%以上
我国年微电子发展情况
上海中芯国际：8英寸，0.25微米 上海宏力: 8英寸，0.25微米 北京华夏半导体: 8英寸，0.25微米 天津Motorola: 8英寸，0.25微米 上海贝岭: 华虹NEC：
等比例缩小定律
1974年由Dennard提出 基本指导思想是：保持MOS器件内部
电场不变：恒定电场规律（CE律）
等比例缩小器件的纵向、横向尺寸，以增加跨 导和减少负载电容，提高集成电路的性能
电源电压也要缩小相同的倍数
CE律的问题
阈值电压不可能缩的太小 源漏耗尽区宽度不可能按比例缩小 电源电压标准的改变会带来很大的不便
新结构与新材料
新型器件结构 新型材料体系
➢高K介质 ➢金属栅电极 ➢低K介质
栅介质的限制
传统的栅结构
硅化物 重掺杂多晶硅
SiO2
经验关系: LTox Xj1/3
对 栅 介 质 层 的 要 求
年份
1999 2001 2003 2006 2009
Moore定律
1965年，G. Moore 预测半导体芯片上的晶体管 数目每两年翻两番
10 G 1G
100 M 10 M 1M 100 K 10 K 1K 0.1 K 1970
存储器容量 60%/年 每三年，翻两番
1980
1990
2000 2010
微处理器的性能
100 G8080来自808680286 80386
微电子的特点
微电子中的空间尺度以m和纳米nm为单位。 微电子学是信息领域的重要基础学科,它以实
现电路和系统的集成为目的。同时, 微电子学 也是一门综合性很强的学科
涉及了固体物理学、量子力学、热力学与统计物理学、材 料科学、电子线路、信号处理、计算机辅助设计、测试与 加工、图论、化学等多个学科
微电子有很强的渗透性，它可以是与其他技术 结合而诞生出一系列新的产物，例如微机电系 统(MEMS)、生物芯片等
二.特征尺寸缩小到0.13m以下 面临的问题
微细加工技术
目前0.18m和0.13m已开始进入大 生产
在90nm-65nm阶段，最关键的加工 工艺—光刻技术还是一个大问题，尚 未完全解决
互连技术
铜互连已在0.25/0.18um技术代中使 用；但是在0.13um以下，铜互连与 低介电常数绝缘材料共同使用时的可 靠性问题还有待研究开发
器件尺寸将缩小倍，而电源电压则只变 为原来的/倍
参数 器件尺寸L, W, tox等
电源电压 掺杂浓度 阈值电压
电流 负载电容 电场强度 门延迟时间
功耗 功耗密度 功耗延迟积
栅电容 面积 集成密度
CE(恒场)律 1/ 1/ 1/ 1/ 1/ 1 1/ 1/2 1 1/3 1/2 2
CV(恒压)律 1/ 1 2 1
10 G 1G
100 M 10 M
Peak Advertised Performance
(PAP) Real Applied Performance
(RAP) 41% Growth
Moore’s
1M
Law
80486 Pentium PentiumPro
Kilo 1970
1980
1990
2000
2010
恒定电压等比例缩小规律(CV律)
保持电源电压Vds和阈值电压Vth不变， 对其它参数进行等比例缩小。
准恒定电场定律（QCE律）
CE律和CV律的折中，20世纪采用的最多
随着器件尺寸的进一步缩小，强电场、高 功耗以及功耗密度等引起的各种问题限制 了按CV律进一步缩小的规则，电源电压必 须降低。同时又为了不使阈值电压太低而 影响电路的性能，实际上电源电压降低的 比例通常小于器件尺寸的缩小比例
IC技术是近50年来发展最快的技术
年份 特征参数
设计规则m 电源电压 V DD(伏 ）
硅片直径尺寸 （mm） 集成度
D R A M 密 度 （ bit)
微处理器时钟频 率 (H z)
平均晶体管价格$
1959 25 5 5 6
10
1970-1971 8 5
30 2103
1K
750K 0.3
2000 0.18 1.5
