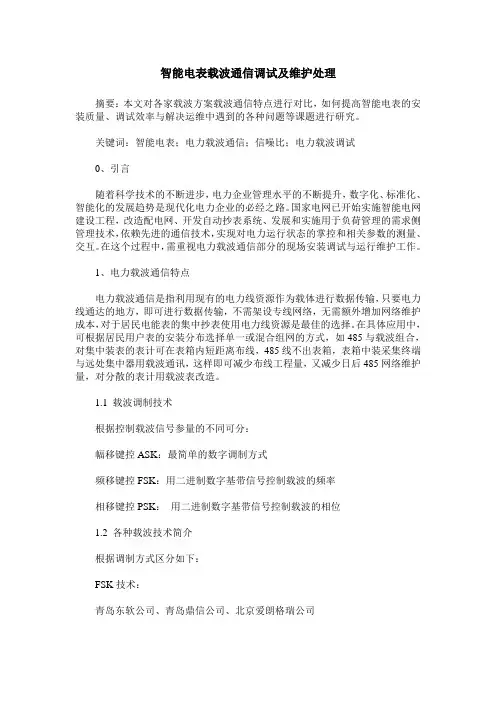

智能电表载波通信调试及维护处理
智能电能表的运行维护与管理
智能电能表的运行维护与管理智能电能表是一种能够实时监测电能消耗和实现远程管理的电力测量设备。
它利用先进的通信技术和物联网技术，具有智能化、精确度高、抗干扰能力强等优点。
在智能电能表的运行维护与管理过程中，需要注意以下几个方面。
对智能电能表进行安装和布置。
在安装过程中，需要确保智能电能表与电源、电路等之间的连接正确无误。
智能电能表应安装在干燥、通风、温度适宜的环境中，避免受潮或暴露在高温环境中，以保证其正常运行。
需要对智能电能表进行定期的检测和维护。
定期检测可以发现智能电能表的异常情况，并及时进行修复或更换。
定期维护还包括对智能电能表的清洁和校准。
智能电能表应定期清洁灰尘、污渍等杂质，以确保测量精度。
定期校准可以提高智能电能表的准确度和稳定性。
需要进行智能电能表的数据管理和分析。
智能电能表通过与上位机或云平台的连接，能够实时采集电能数据，并将数据上传到上位机或云平台进行处理和分析。
在数据管理方面，需要确保数据的安全性和完整性，同时可以借助数据分析工具，对数据进行分析和挖掘，以帮助用户进行能源管理和用电优化。
还需要加强对智能电能表的远程管理。
智能电能表可以通过远程通信实现与上位机或云平台的交互，用户可以通过远程管理系统对智能电能表进行实时监测和控制。
远程管理可以实现对智能电能表的远程抄表、断电断电、告警管理等功能，提高管理效率和便利性。
智能电能表的使用者还需要加强对智能电能表的操作和使用培训。
智能电能表涉及一些高科技和复杂的功能，使用者应具备一定的专业知识和技能，才能够正确、安全地使用智能电能表。
需要加强对智能电能表的操作和使用培训，确保使用者能够熟练掌握智能电能表的各项功能和操作方法。
智能电能表的运行维护与管理需要从安装布置、定期检测维护、数据管理分析、远程管理和使用培训等方面进行全面考虑和实施，以确保智能电能表的正常运行和准确测量，实现能源管理的优化和效益的提升。
电力智能表载波通讯故障检测方法与制作流程

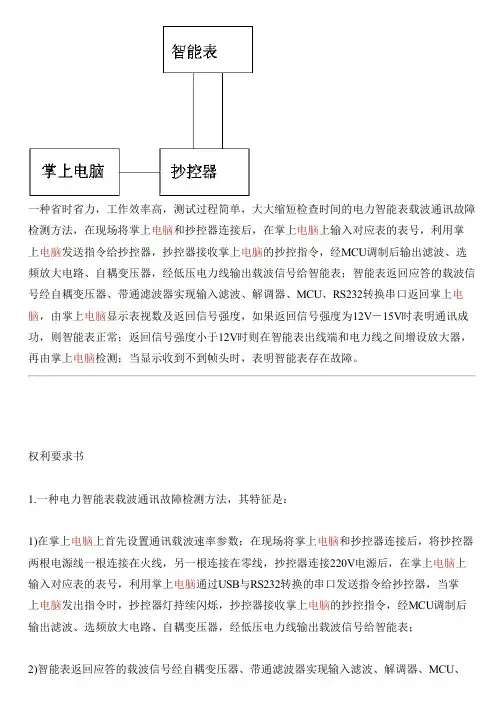

一种省时省力，工作效率高，测试过程简单，大大缩短检查时间的电力智能表载波通讯故障检测方法，在现场将掌上电脑和抄控器连接后，在掌上电脑上输入对应表的表号，利用掌上电脑发送指令给抄控器，抄控器接收掌上电脑的抄控指令，经MCU调制后输出滤波、选频放大电路、自耦变压器，经低压电力线输出载波信号给智能表；智能表返回应答的载波信号经自耦变压器、带通滤波器实现输入滤波、解调器、MCU、RS232转换串口返回掌上电脑，由掌上电脑显示表视数及返回信号强度，如果返回信号强度为12V－15V时表明通讯成功，则智能表正常；返回信号强度小于12V时则在智能表出线端和电力线之间增设放大器，再由掌上电脑检测；当显示收到不到帧头时，表明智能表存在故障。

权利要求书1.一种电力智能表载波通讯故障检测方法，其特征是：1)在掌上电脑上首先设置通讯载波速率参数；在现场将掌上电脑和抄控器连接后，将抄控器两根电源线一根连接在火线，另一根连接在零线，抄控器连接220V电源后，在掌上电脑上输入对应表的表号，利用掌上电脑通过USB与RS232转换的串口发送指令给抄控器，当掌上电脑发出指令时，抄控器灯持续闪烁，抄控器接收掌上电脑的抄控指令，经MCU调制后输出滤波、选频放大电路、自耦变压器，经低压电力线输出载波信号给智能表；2)智能表返回应答的载波信号经自耦变压器、带通滤波器实现输入滤波、解调器、MCU、RS232转换串口，经USB转换线返回掌上电脑，由掌上电脑显示表视数及返回信号强度，电量数据选择当前正向，如果返回信号强度为12V－15V时表明通讯成功，则智能表正常；返回信号强度小于12V时则在智能表出线端和电力线之间增设放大器，再由掌上电脑检测，如果返回信号强度达到12V以上，则该智能表可以正常使用，如果仍达不到12V则进行更换；3)当显示收到不到帧头时，表明是临时受信号干扰或其它设备通讯因数影响的临时故障，检查掌上电脑-数据线-抄控器-电力线连接，重复以上操作，若还是显示“收不到帧头”表明智能表存在故障。
