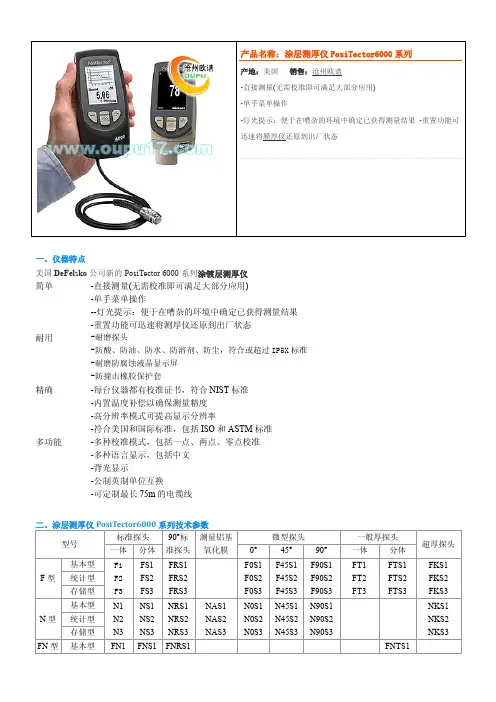

新型Positector 6000说明书

Positector 6000是手握电子式的无损检测仪器，用于检测各种金属表面涂层的厚度，快速而且精准。整个仪器包括主机和探头

工作原理

F探头利用磁性原理测量磁性金属上面的非磁性涂层的厚度

N探头利用涡流原理测量非磁性金属上面的非导电涂层

FN探头是前两者的综合

注意：带符号的说明可以在网站上面找到更多详细信息

证明

所有探头都带有校准证书，但是可能有些单位要求要定期对仪器进行重新校准，我们建议客户可以根据自己的经验和工作环境确定校准的周期，根据我们的经验和客户的反馈，建议这个周期为一年

挂绳

我们建议在使用中要扣上附件挂绳，美观而且必要时对仪器起保护作用

贴膜

LCD屏幕上面有层薄膜用来保护屏幕以防指纹以及其他刮痕，如果损坏或丢失，可以向厂家购买

操作指南

按键启动Positector 6000，为节省电能，如果仪器没有任何动作将在5分钟后关机，一

切设置仍然保留

1 取下红色的探头保护套

2 按键开机，会听到一声蜂鸣

3 将探头放在被测的涂层表面，下压探头直到有数据显示

4 提起探头准备下次测量时，探头要离开被测表面至少5厘米的距离，以防磁性干扰

注意：当记忆功能打开时，如果探头在一个地方反复测量时，只有最后一个数据被保存，扫描模式则会保存所有数据

黄金法则

首先测量没有涂层的板子，这种调零决定你的底材是否需要重新校准，然后把校准片放在这种裸露的底材上面测量以确保仪器测量在误差范围

菜单操作

菜单控制仪器功能，开机后按键进入菜单

记忆

统计

校准设定

仪器设定

连接

关机

退出

一些菜单项旁有一个小钩格，用于指示其当前状态。√

Positector

为了加强仪器的操作，所有Positector的用户可以共享Positector 平台，Positector 是一种免

费处

为基础的网络应用系统。可以进行安全集中处理测厚数据

Positector Desktop Manager(PDM)是基于运用的一个小窗口，可以自动在仪器和Positector 之间双向连接，当安装PDM软件以后，他就作为一个启动程序储存在电脑中,PDM可以在Positector 平台网上免费下载

注册你的仪器是为了更好的运用仪器所有先进的功能，注册时请登陆Positector

校准确认&调校

通过以下三步可以确保仪器更好的精度

1 校准：可以通过厂家或者计量单位

2 确认精度：通过用户来进行

3 调校：对于已知厚度来说

校准

校准是受约束并有文件可以追溯的，可以证明仪器的精度，校准是在特殊的环境通过规定的过程来完成的，可以通过厂家或者计量单位来校准

确认

确认是通过用户来进行的，可以找块标准版，读出的数值要在仪器和标准版的误差范围之内调校

调校是要把仪器的读数调校到已知标准板的厚度，可以通过1点或者2点来调校

注意：当仪器重新校准过后出厂设置符号就会消失

Positector 6000出厂前已经校准，仪器每次测量前都会自动检测。每次重置后不需要更多的调整，只需在裸板上面调零，然后测量即可

底材的外形，成分，表面粗糙度，不同的测量位置都会影响测量值，这也是为什么要做校准调整的原因，如果测试值超出范围可以用1点或者2点来校准调整，先用1点校准，如果不准确可以用2点校准，可以通过重置，产生一个新的校准设定，或者删除校准设定1来恢复出厂设置。当恢复到出厂设置后，出厂设置符号就会显示在屏幕上

注意：对于FN型的机子，他们的校准调校单独存储

注意：一旦设定后，可以锁定现在的设定避免改动

1点校准调校

作为一种弥补或修正，有四种方法可以调校

一简单零点校准

测量裸板，如果数值不为零，则通过左右的加减键调为零

二平均零点校准

可以在一个平面上面多取一些数值然后取平均值的方法调零

调零

1 选择调零键

2 通过“+”键选择调零的次数，一般为3~10次，次数越多，测量的次数也越多，调零的精度越准确

3 重复测量不同的位置，最后屏幕上面会显示0，代表测试所有次数的平均值为0

三简单调校到已知厚度

对于一个已知厚度的薄片，调校到已知厚度比调零点更好

测量一个已知厚度，如果读书有偏差，则通过左右的加减键将数值调到已知厚度，这样可以增加测量精度

四平均调校到已知厚度

对于粗糙的表面，可以多测量几个点取平均值，然后再调校到平均厚度

一点调整

1 从菜单校准设定中选择一点调整

2 按加号键选择测量的次数以获得一个平均值，一半3~10次

3 重复测量已知厚度的校准片，最后显示的是所有测量次数的平均值，如果和标准值不同，则通过左右加减键调整

二点调整

主要用于不常见的底材，外形及条件，在特定范围内能增加精确度。这种方法要求得到两个已知厚度值，所测涂层厚度值要在这两个数值之间

1 从菜单校准设定中选择2点调整

2 按加号键选择对薄面的测量次数，差距越大越要多测量几次以求平均值

3 重复测量薄面的厚度，最后得到的是所有测量次数的平均值

4 然后通过加减键调整到已知厚度，按确定键

5 重复2~4步骤测量厚面

校准锁定

当选择此键时候所有设置被锁定，避免修改

N锁（FN型only)

选择此键则只能测量非磁性底材的涂层厚度

校准记忆（高级型only）

一般来说在作下一个校准之前保存当前的校准设置是很方便的，如果回到这部分测量当中来，只需调出保存的校准设定就可以了，仪器总是在右上角显示当前的校准设定（如：校准3），校准1可以调整，但是不能被删除，代表重置后的出厂设置

创建新校准设置

最多可创建10个校准设置，按顺序编号，假如一组校准设置已经打开正在读数，请不要创建新的校准设置，否则会有警告信号

打开一组校准设置

可以用上下翻动键调出一组校准设置，如果一个组别已经打开并且在读取数据，则不能打开已经存储的校准设定，否则已经会有警告信息。可以创造一个新组别或者打开一个没有存储数据的组别
