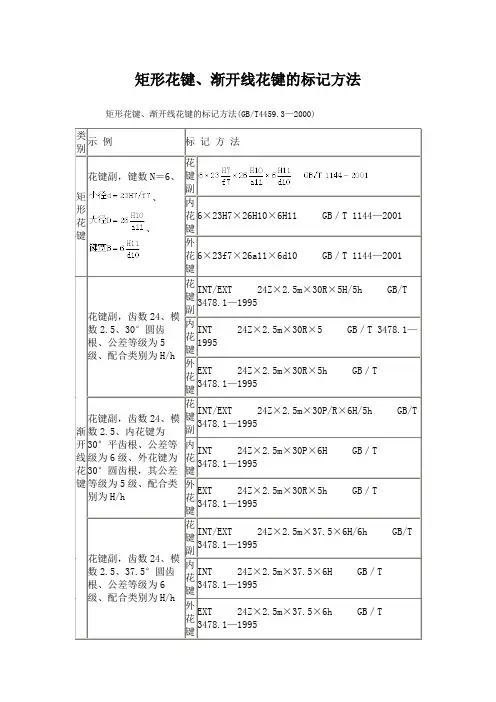

矩形花键、渐开线花键的标记方法(GBT4459
花键副，齿数24、模数2.5、37.5°圆齿根、公差等级为6级、配合类别为H/h
花键副
INT/EXT 24Z×2.5m×37.5×6H/6h GB/T 3478.1—1995
内花键
INT 24Z×2.5m×37.5×6H GB／T 3478.1—1995
渐
开
线
花
键
花键副，齿数24、模数2.5、30°圆齿根、公差等级为5级、配合类别为H/h
花键副
INT/EXT 24Z×2.5m×30R×5H/5h GB/T 3478.1—1995
内花键
INT 24Z×2.5m×30R×5 GB／T 24Z×2.5m×30R×5h GB／T 3478.1—1995
外花键
EXT 24Z×2.5m×37.5×6h GB／T 3478.1—1995
花键副，齿数24、模数2.5、45°圆齿根、内花键公差等级为6级、外花键公差等级为7级、配合类别为H/h
花键副
INT/EXT 24Z×2.5m×45×6H/7h GB/T 3478.1—1995
内花键
INT 24Z×2.5m×45×6H GB／T 3478.1—1995
外花键
EXT 24Z×2.5m×45×7H GB／T 3478.1—1995
矩形花键、渐开线花键的标记方法
矩形花键、渐开线花键的标记方法(GB/T4459.3—2000)
类别
示 例
标 记 方 法
矩
形
花
键
花键副，键数N＝6、 、 、
花键副
内花键
6×23H7×26H10×6H11 GB／T 1144—2001

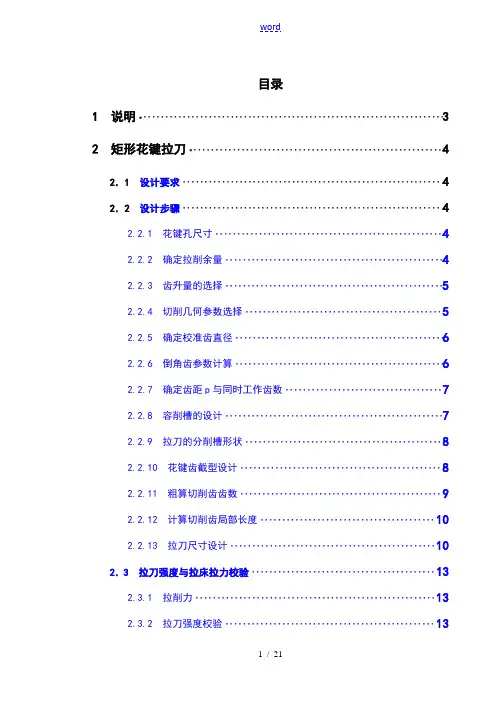

矩形花键拉刀矩形花键铣刀设计说明书--刀具课程设计
目录1 说明 (3)2 矩形花键拉刀 (4)2．1 设计要求 (4)2．2 设计步骤 (4)2.2.1 花键孔尺寸 (4)2.2.2 确定拉削余量 (4)2.2.3 齿升量的选择 (5)2.2.4 切削几何参数选择 (5)2.2.5 确定校准齿直径 (6)2.2.6 倒角齿参数计算 (6)2.2.7 确定齿距p与同时工作齿数 (7)2.2.8 容削槽的设计 (7)2.2.9 拉刀的分削槽形状 (8)2.2.10 花键齿截型设计 (8)2.2.11 粗算切削齿齿数 (9)2.2.12 计算切削齿局部长度 (10)2.2.13 拉刀尺寸设计 (10)2．3 拉刀强度与拉床拉力校验 (13)2.3.1 拉削力 (13)2.3.2 拉刀强度校验 (13)2.3.3 拉床拉力校验 (13)2．4 确定拉刀的技术条件 (14)3 矩形花键铣刀 (15)3．1 设计要求 (15)3．2 设计步骤 (15)3.2.1 花键轴尺寸 (15)3.2.2 具体参数设计 (15)3.2.3 齿形高度和宽度 (16)3.2.4 铣刀的孔径和外径 (16)3.2.5 铣刀的齿数 (17)3.2.6 铣刀的后角与铲削量 (17)3.2.7 铣刀的容削槽和分削槽 (18)3.2.8 校验 (18)3．3 矩形花键铣刀的技术条件 (19)3.3.1 外表粗糙度〔按GB1031－68〕 (19)3.3.2 尺寸公差 (19)3.3.3 形状位置公差 (19)3.3.4 齿形误差 (20)3.3.5 材料与热处理 (20)4 参考文献 (21)1说明大学三年的学习即将完毕，在我们即将进入大四,踏入社会之前，通过课程设计来检查和考验我们在这几年中的所学，同时对于我们自身来说，这次课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相关联。
为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的根底。
我的课程设计课题目是矩形花键拉刀与矩形花键铣刀的设计。
矩形花键套设计说明书
机械制造技术课程设计题目:矩形花键套加工工艺规程及夹具设计班别：专业：姓名：学号：指导教师：日期：目录前言---------------------------------------------------------------------------------------------------------------3一．矩形花键套零件的分析---------------------------------------------------------------------------------41.零件图的分析------------------------------------------------------------42.零件的作用--------------------------------------------------------------5二．矩形花键加工工艺的设计------------------------------------------------------------------------------61.确定毛坯的制造成型---------------------------------------------------------------------------------62.定位基准的选择----------------------------------------------------------63.制定工艺路线------------------------------------------------------------74. 毛坯尺寸的确定与机械加工余量-----------------------------------------------------------------95. 工艺分析----------------------------------------------------------------------------------------------116.确定切削用量及基本工时--------------------------------------------------------------------------11三．夹具的设计-----------------------------------------------------------------------------------------------131.分析零件的工艺过程和本工序的加工要求-----------------------------------132.拟定定位方案设计定位元件--------------------------------------------------------------------133.导向和夹紧方案及其他元件的设计-----------------------------------------134.夹具体的设计-----------------------------------------------------------------------------------------143.绘制夹具体装配总图-----------------------------------------------------154.尺寸的标注及明细表的编制-----------------------------------------------155.对于非标准件的零件图设计-----------------------------------------------15 四．课程设计小结--------------------------------------------------------------------------------------------16五、参考文-----------------------------------------------------------------------------------------------------17前言机械工艺与夹具技术被引入工业领域已经有一百多年的历史了，随着工业的迅猛发展机制工艺与夹具技术更加日新月异。
矩形齿花键套说明书
毕业设计说明书专业：机械制造与自动化班级：姓名：学号：指导老师：二O一五届毕业设计（论文）综合课题任务书专业：机械制造及自动化班级：姓名：学号：一、设计题目(附图)：矩形齿花键套零件机械加工工艺规程制订及第35、40、45 工序工艺装备设计。
二、设计条件：l、零件图；2、生产批量：中批量生产。
三、设计内容：1、零件图分析：l）、零件图工艺性分析（结构工艺性及技术条件分析）；2）、绘制零件二维图、三维图；2、毛坯选择：1）、毛坯类型；2）、余量确定；3）、绘制毛坯二维图、三维图。
3、机械加工工艺路线确定：1）、加工方案分析及确定；2）、基准的选择；3）、绘制加工工艺流程图（确定定位夹紧方案）。
4、工序尺寸及其公差确定：1）、基准重合时（工序尺寸关系图绘制）；2）、利用尺寸关系图计算工序尺寸；3）、基准不重合时（绘制尺寸链图）并计算工序尺寸。
5、设备及其工艺装备确定：6、切削用量及工时定额确定：确定每道工序切削用量及工时定额。
7、工艺文件制订：1）、编写工艺设计说明书；2）、填写工艺规程（工艺过程卡片和工序卡片）。
8、指定工序机床夹具设计：1）、工序图分析；2）、定位方案确定；3）、定位误差计算；4）、夹具总装图绘制。
9、指定工序刀具、量具设计。
（绘制刀具、量具工作图）四、上交资料（全部为电子文稿）：1、零件机械加工工艺规程制订设计说明书一份（按统一格式撰写）；2、工艺文件一套（工艺过程卡片、每一道工序的工序卡片含工序附图）；3、零件二维图、毛坯二维图各一张，零件三维图、毛坯三维图各一张；3、机床夹具设计说明书一份（按统一格式撰写）；4、夹具总装图一张（A4图纸），全部非标零件图（A4图纸），指定夹具零件的三维图一张；5、刀、量具设计说明书一份（按统一格式撰写）；6、刀具工作图一张（A4图纸）；量具工作图一张（A4图纸）。
五、起止日期：2 014 年11 月24 日一2 015 年1 月9 日(共7周)六、指导教师：七、审核批准：教研室主任：系主任：年月日八、设计评语：九、设计成绩：年月日目录第一部分工艺设计说明 (10)第二部分第40号工序夹具设计说明书 (13)第三部分第45号工序刀具设计说明书 (15)第四部分第35号工序量具设计说明书 (19)第五部分毕业设计体会 (21)第六部分参考资料 (22)第一部分：工艺说明书一．矩形花键套零件的分析：1. 结构特点根据零件图得知：零件材料为45#钢，该工件锻造比比较大，很容易造成应力的分布不均。
矩形花键拉刀设计说明书.
目录1. ------------------------------------------------------------- 前言3 2•矩形花键拉刀设计1选择拉刀材料及热处理硬度---------------------------- 42 拟订拉削余量切除顺序和拉削方式------------------------ 43选择切削齿几何参数------------------------------- 44确定校准齿直径---------------------------------- 45 计算拉削余量------------------------------------ 46选择齿升量------------------------------------- 57设计容屑槽------------------------------------- 68花键齿截形设计---------------------------------- 69确定分屑槽参数----------------------------------- 610选择拉刀前柄------------------------------------ 711校验拉刀强度和拉床载荷----------------------------- 712确定拉刀齿数及每齿直径---------------------------- 813拉刀齿部长度------------------------------------ 1014设计拉刀其它部分--------------------------------- 1015拉刀总长及其校验-------------------------------- 1216制定技术条件------------------------------------ 1217绘制拉刀工作图---------------------------------- 123.矩形花键铣刀设计1铣刀前角选择----------------------------------- 132工件廓形尺寸----------------------------------- 133确定铣刀宽度与齿形高度------------------------------ 13 4确定容屑槽底形式--------------------------------- 135确定铣刀孔径----------------------------------- 136初选铣刀外径----------------------------------- 137初选铣刀齿数----------------------------------- 148确定铣刀的后角及铲削量---------------------------- 14 9确定容屑槽底半径--------------------------------- 1410确定容屑槽角-----------------------------------11确定容屑槽深度及分屑槽尺寸-------------------------- 14 12校验铣刀刀体强度------------------------------- 1413确定内孔空刀尺寸及键槽尺寸------------------------- 14确定铣刀的技术条件-----------------------------4.参考文献----------------------------------------- 161415 15刀具课程设计说明书1 前言金属切削刀具课程设计是学生在学完“金属切削原理及刀具”等有关课程的基础上进行的重要的实践性教学环节，其目的是使学生巩固和深化课堂理论教学内容，锻炼和培养学生综合运用所学知识和理论的能力，是对学生进行独立分析、解决问题能力的强化训练。
矩形花键拉刀设计说明书
矩形花键拉刀设计说明书工件材料：45钢； 硬度：HBS 175； 强度：600b Mpa σ=； 工件长度：L ＝35mm ； 拉销的花键代号及尺寸公差为0.030.120.0430008627()6810()129()H mm H mm H mm +++⨯⨯⨯ 1 选择拉刀材料 选用W6Mo5Cr4V2的高速钢2 拟订拉削余量切除顺序和拉销方式 拉削余量的切除顺序为：倒角——键侧与大径——小径，拉刀切削齿的顺序为：倒角齿——花键齿——圆形齿。
实际采用分层拉销渐成式脚标d ，h ，y 表示倒角齿，花键齿和圆形齿；用c ，g ，j 和x 表示粗切，过渡，精切和校准齿；用w 和n 表示工件预制孔和拉削孔3 选择切削齿几何参数：根据工件材料：45钢 。
HBS170可选择：拉刀前角000(16~18)γ=精切齿与校准齿倒棱前角0015γ=拉刀齿后角选择：粗切齿 0'002301a =+ 10.05~0.15a b =精切齿 0'0230a =+ 10.1~0.2a b = 校准齿 0'0130a =+ 10.2~0.3a b = 4 确定校准齿直径 倒角齿不设校准齿查表知，花键齿，圆形齿的扩张量均为5m μ，则花键齿校准齿和圆形齿校准齿直径为： (68.1200.005)68.115hx d mm mm =-=(62.0600.005)62.055yx d mm mm =-=5 计算倒角齿参数 查表知倒角的工艺角度为045θ= f ＝1 1φ为中间值 min 1max 2122145sin 0.225662.06y B ftg tg d θφ︒++⨯⨯===1arcsin 0.225613.04φ︒== 倒角齿测量值 m a x 111sin()62.06sin(4513.04)26.3322y M d mm θφ︒︒=+=⨯⨯+= B φ中间值 m i n 2226.3345 5.21s i n 12s i n 45B M c t gc t g c t g B φθθ︒︒⨯=-=-=⨯ 5.2110.74B arcctg φ︒==倒角与键侧交点直径 min 1264.39sin sin10.74B B B d mm φ︒===拉刀倒角齿最大直径 2(0.3~0.6)64.84B d d mm mm =+=6 计算拉削余量 0.0050.0050.1350.90m A d m m=+=⨯+= 预制孔径为61mm ，实际拉削余量：(62.05561) 1.055y A mm mm =-=倒角余量 (64.8461.00) 3.8d A m m m m =-= 花键余量 [68.115(64.840.1)]3.h A m m m m =--= 7 选择齿升量倒角齿：0.05~0.20.065fd a mm ==花键齿：0.05~0.080.06fh a mm ==圆形齿：0.03~0.060.05fy a mm ==8 设计容屑槽1）齿距计算：(1.2~(1.2~8p mm ===(0.6~0.8)6g j p p p mm ===2）选择容屑槽：粗切齿用深槽，h ＝3mm ，精切齿用基本槽3）校验容屑条件：容屑系数k ＝3，倒角齿升量最大时，应校验之，应使满足h ≥2.95==因h ＝3，所以h ≥4）校验同时工作齿数 因为4l p=，即min 4e z =，max 41e z =+，满足e z 4≤≤8的校验条件9 花键齿截形设计 花键齿键宽h B 按下式计算，精确到0.001mmmax min h h b B B δ=- m i n m a x h h b B B =-∆式中，max B 为内花键键槽宽最大极限尺寸；b δ为拉削扩张量(b δ=0.005mm); b ∆为拉刀键 齿宽制造公差带宽，为保证键齿尺寸耐用度高，b ∆应在制造条件允许范围内取小值，取 b ∆＝0.010mm ，则：max (12.0430.005)12.038h B mm mm =-=min (12.0380.010)12.028h B mm mm =-=拉刀键齿侧面应制出00r K =的修光刃f ，其下应磨出侧隙角0'13010 确定分屑槽参数 除校准齿和与其相邻的一个精切齿外，拉刀切削齿均磨制成三角形 分屑槽。
课程设计矩形花键拉刀与矩形花键铣刀的设计说明书
矩形花键拉刀与矩形花键铣刀的设计说明书目录1.前言----------------------------------------------------------------- 12.金属切削刀具课程设计的目的---------------------------------------- 23.设计内容和要求-------------------------------------------------------24.拉刀的设计------------------------------------------------------------2概述----------------------------------------------------------------2原始条件---------------------------------------------------------4选定刀具类型和材料的依据----------------------------------4刀具结构参数、几何参数的选择和设计-------------------------------5 5.铣刀的设计-----------------------------------------------------------12概述--------------------------------------------------------12原始条件--------------------------------------------------------12齿形的设计计算----------------------------------------------13结构参数的选择及计算----------------------------------------13矩形花键铣刀的技术条件--------------------------------------15刀具的全数计算----------------------------------------------176. 总结------------------------------------------------------------------187.致谢------------------------------------------------------------------198. 参考文献--------------------------------------------------------------20一、前言大学三年的学习即将终止，在咱们即将进入大四,踏入社会之前，通过课程设计来检查和考验咱们在这几年中的所学，同时关于咱们自身来讲，这次课程设计很贴切地把一些实践性的东西引入咱们的设计中和平常所学的理论知识相关联。
矩形花键标准
矩形花键标准矩形花键是一种常见的机械连接方式，通常用于连接两个零件以传递力和运动。
矩形花键标准是对矩形花键的尺寸、形状和加工工艺等方面进行规范的标准，其制定的目的是为了保证矩形花键的互换性和可靠性。
本文将介绍矩形花键标准的相关内容，包括标准的制定依据、主要内容和应用范围等，以便读者对矩形花键标准有一个清晰的认识。
矩形花键标准的制定依据主要包括国家标准、行业标准和企业标准。
国家标准是由国家标准化管理委员会制定的，具有强制性和统一性，适用于全国范围内的矩形花键生产和应用。
行业标准是由相关行业协会或组织制定的，适用于特定行业内的矩形花键生产和应用。
企业标准是由单个企业或集团制定的，适用于企业内部的矩形花键生产和应用。
这些标准的制定依据主要包括对矩形花键的功能要求、使用环境、工艺条件等方面的考虑，旨在保证矩形花键在使用过程中能够满足相关的要求。
矩形花键标准的主要内容包括矩形花键的尺寸、形状、材料、加工工艺、检验方法等方面的规定。
其中，矩形花键的尺寸包括长度、宽度、高度等方面的要求，形状包括矩形花键的外形轮廓、圆角半径等方面的规定，材料包括矩形花键的材质、硬度等要求，加工工艺包括矩形花键的加工精度、表面处理等方面的规定，检验方法包括矩形花键的外观检查、尺寸测量、硬度测试等方面的要求。
这些内容的规定旨在保证矩形花键在生产和使用过程中能够满足相关的要求，具有一定的互换性和可靠性。
矩形花键标准的应用范围主要包括机械制造、汽车制造、船舶制造、航空航天等领域。
在这些领域中，矩形花键被广泛应用于传动装置、连接装置、定位装置等方面，起着至关重要的作用。
因此，矩形花键标准的制定对于保证相关产品的质量和性能具有重要的意义，能够促进相关行业的发展和进步。
总的来说，矩形花键标准是对矩形花键的尺寸、形状和加工工艺等方面进行规范的标准，其制定的目的是为了保证矩形花键的互换性和可靠性。
矩形花键标准的制定依据主要包括国家标准、行业标准和企业标准，其主要内容包括矩形花键的尺寸、形状、材料、加工工艺、检验方法等方面的规定，应用范围主要包括机械制造、汽车制造、船舶制造、航空航天等领域。
2016新编矩形齿花键轴
九、矩形齿花键轴见图2-431、零件图样分析1）该零件既是花键轴又是阶梯轴，其加工精度要求又较高，所以零件两中心孔是设计和工艺基准。
2）矩形花键轴花键两端面对公共轴线的圆跳动公差为0.03mm。
3）花键外圆对公共轴心线圆跳动公差为0.04mm。
+mm外圆(两处)对公共轴心线圆跳动公差为0.04mm。
4）φ2503.0+mm外圆对公共轴心线圆跳动公差为0.04mm。
5）φ2003.06）材料45。
7）热处理28~32HRC。
2、矩形齿花键轴机械加工工艺过程卡（表2-34）表2-34 矩形齿花键轴机械加工工艺过程卡3、工艺分析1）花键轴的种类较多，按齿廓的形状可分为矩形齿、梯形齿、渐开线齿和三角形等。
花键的定心方法有小径定心，大径定心和键侧定心三种。
但一般情况下，均按大径定心。
矩形齿花键由于加工方便、强度较高，而且易于对正，所以应用较广泛。
2）本例矩形花键为大径定心，所以安排工序7粗、精磨各部外圆，来保证花键轴大径尺寸φ3605.008.0--mm3）为确保花键轴各部外圆的位置及形状精度要求，在各工序中均以两中心孔为定位基准，装夹工件。
4）花键轴可以在专用的花键铣床上，采用滚切法进行加工，这种方法有较高的生产效率和加工精度。
但在没有专用的花键铣床时，也可以用普通卧式铣床进行铣削加工。
5）矩形齿花键轴花键两端面圆跳动公差、花键外圆φ2503.00+mm 外圆两处，φ2003.00+mm 外圆对公共轴线的圆跳动公差的检查，可以两中心孔定位，将工件装夹在偏摆仪上，用百分表进行检查。
6）外花键在单件小批生产时，其等分精度由分度头精度保证，键宽、大径、小径尺寸可用游标卡尺或千分尺测定。
必要时可用百分表检查花键键侧的对称度。
在成批或大批量生产中，可采用综合量规进行检查。
干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。
二)花键的规定画法及标注
(二）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成一整体。
主要用来传递较大的扭矩。
花键的齿型有矩形和渐开线形等，其中矩形花键应用最广，其结构和尺寸已标准化，下面介绍矩形花键轴及孔的画法及尺寸标注。
1.外花键的画法如图12-14所示。
在平行于外花键轴线的投影面的视图中，大径用粗实线，小径用细实线绘制；并用断面图画出全部或一部分齿型，但要注明齿数；工作长度的终止端和尾部长度的末端均用细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在大径上。
图12-142.内花键的画法在平行于花键投影的轴线上的剖视图中，大径及小径都用粗实线绘制；并用局部视图画出全部或一部分齿形，图12-15所示。
图12-153.花键连接的画法。
用剖视表示花键连接时，其连接部分用花键轴的画法表示，如下图所示。
图12-164.花键的标注。
花键标注的方法有两种：一种是在图上标出公称尺寸D （大径），d（小径）,b（键宽）和z（齿数）等（图12-14，12-15)；另一种是用代号标柱：Z-dxDxb，如图12-16所示。
两种标柱形式都需标出花键的工作长度（L）。
二、销销在机器中，可起定位与连接作用。
常用的销有圆柱销和圆锥销等。
开口销要与六角开槽螺的模型。
销的规定标记如示例：销 GB/T 119.1 10h8×60 表示公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬火，销GB/T 117 10×60 表示公称直径d=10，长度L=60，材料为35钢，热处理硬度为HR销GB/T 91 5×50 表示公称规格d=5，公称长度L=50，材料为Q235，不经表面处理的实际最大直径为4.6mm，最小直径为4.4mm。
图12-17 定位销第三节滚动轴承滚动轴承是支承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在工作中承受的力不同可以分为：向心轴承、推力轴承、向心推力轴承，如表7-3所示。
矩形花键的画法与标注
1. 矩形外花键的画法和标注
矩形花键的标注可采用一般尺寸标注法和标记标注法两种，如图。采用 标记标注法时，外花键标记中表示公差带的偏差代号用小写字母表示。
标记内、外花键 时，指引线都应 指在大径上
标注
或
标记标注法
一般尺寸标注法
画法
或
2. 矩形内花键的画法和标注
矩形内花键的画法与标注如图所示。内花键与外花键标注方法相似， 只是标记中表示公差带的偏差代号用大写字母表示。
最大实体原则是充分利用要素的尺寸公差来提高产品的合格率。检验时，需要 设计综合量规。因此，只有大批量生产时，应用最大实体原则才有意义，而单件、 小批量生产时，设计和制造综合量规是不合算的。
例1 图1所示为一直径Φ20、尺寸公差0.033、 直线度公差Φ0.01并遵守最大实体原则的轴。 轴最大实体尺寸（MMS）=Φ20 若实际被测要素=Φ19.99， 直线度公差补偿值=│Φ20-Φ19.99│=Φ0.01 即轴线可以在Φ0.02直线度公差带内变动。
矩形花键的画法
矩形花键 画法 标注 公差
花键联接的特点
联接可靠，强度高，可以传递较大的转矩，且孔 - 轴定心精度和导向 精度高。
外花键（花键轴） 内花键（花键孔）
花键联接除可传递较大转矩外， 还可让齿轮等零件在花键轴上移来移 去，以交换不同齿数的齿轮啮合，实 现变速。当然，花键联接的作用还不 仅于此。
矩形花键的标记代号应按次序包括下列内容：键数配合公差带代号和标准号。
矩形花键的图形符号：
渐开线花键的图形符号：
标记示例：
矩形花键： N 6；d 23 H 7 ；D 26 H10；B 6 H11 的标记为：
f7
a11
d10
矩形花键量规的型式和尺寸
矩形花键量规的型式和尺寸
傅耀先
【期刊名称】《机械工业标准化》
【年(卷),期】1995(000)007
【摘要】GB10919—89《矩形花键量规》标准中,规定了矩形花键量规各项尺寸公差、技术要求和标志与包装.在多年应用过程中,我们配合国标制定了矩形花键量规的型式和尺寸,现介绍如下,供量规设计、制造人员参考.
【总页数】8页(P4-11)
【作者】傅耀先
【作者单位】无
【正文语种】中文
【中图分类】TH131.4
【相关文献】
1.矩形花键量规的检测技巧 [J], 林云川;徐宏波
2.矩形花键量规的加工测量 [J], 王永芳
3.径向定心矩形花键量规工作尺寸设计初探 [J], 车善顺
4.非标准尺寸与公羞矩形花键综合量规的设计 [J], 王岩;马国宪
5.矩形和渐开线花键综合量规的检测 [J], 张爱华
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《矩形花键量规》国家标准（草案）
编制说明
一、工作简况
1、任务来源：
根据国家标准化管理委员会下达2019年第一批推荐性国家标准计划的通知（国标委发【2019】11号）的要求，《矩形花键量规》国家标准修订项目被列入了2019年国家标准修订计划，序号：493，计划编号：20190679-T-604，计划完成年限为：2020年。
2、工作的主要过程：
起草阶段按照全国量具量仪标准化技术委员文件（量标委〔2019〕15号），标委会秘书处向主要起草单位布置了标准起草任务。
起草单位接到任务后马上成立了标准起草工作组，并开展相应的工作。
先后收集了国内外有关标准、有关厂家的相关企业标准、产品技术指标以及产品样本等，并对此进行了认真阅读、分析，在此基础上，起草了本标准的草案稿，并于2019年9月17日召开了工作组会议，讨论了《矩形花键量规》标准框架，细化具体内容，明确具体参数，X月完成了《矩形花键量规》标准草案稿。
3、主要参加单位和工作组成员
为更好地完成本标准的修订工作，根据标委会秘书处的国家标准项目制（修）定计划安排，成立了标准起草工作组，由恒锋工具股份有限公司负责标准起草和工作组成员召集工作，标准起草工作组由：
恒锋工具股份有限公司；
成都工具研究所有限公司；
杭州长庚测量技术有限公司；
中国计量大学；
河南省计量科学研究院；
苏州国量量具科技有限公司。
共六个成员单位共同组成起草工作组参加起草工作。
主要起草成员为：XXX、XXX、XXX、XXX、XXX、XXX。
二、标准的编制原则和主要内容
1.编制原则
本标准是在原2006年版标准的基础上进行的修订的，为推荐性国家标准。
制定本国家标准的目标是规定明确且无歧义的条款，以促进贸易和交流。
为此，编制标准应作到以下几点：
——在其范围规定的界限内按需要力求完整；
——清楚和准确；
——为未来技术发展提供框架；
——能被未参加标准编制的专业人员所理解。
标准制定原则力求做到统一性、协调性、适用性、规范性为一体。
从起草工作开始到随后的所有阶段均遵守GB/T1.1的有关规则。
2.主要内容
工作组经过研究，决定《矩形花键量规》标准的主体技术内容分10个章节：范围、规范性引用文件、术语和定义、符号及说明、分类、量规的型式和设计原则、公差、要求、检验方法、标志与包装。
3.与GB/T 10919—2006相比的主要变化如下
1）增加的内容：
——增加了术语和定义。
——增加了 4 符号及说明。
——增加了 6.1量规型式。
——增加了8.7尺寸与公差。
——增加了9.2量规外观、9.5形位公差、9.3硬度和9.4表面粗糙度检验方法；
——增加了9.5.3量规形位误差的检验的表述；
——增加了A.1总则、A.4花键有效长度和配合长度对量规检测使用的影响。
2）修改原标准中的部分内容：
——原标准中3.2应用条件和3.5对花键的补充检验移入附录A。
——编辑性的修改。
三、主要试验（或验证）情况分析
本标准规定量规的主要技术指标在原版的基础上未做修改，其主要技术指标已经在生产过程和使用过程中进行了反复的测试、试验（验证），证明其设计合理、功能齐全、性能稳定、使用方便，符合国内、外客户要求。
四、标准涉及的技术创新、知识产权等情况
矩形花键量规是一种被广泛使用的专用量检具，在其发展的历程中，产品结构及型式
虽有较多的改进创新，但并未见有涉及本次标准修订内容的有效专利，因此，修订后的标
准无专利问题。
五、预期达到的社会效益
伴随着汽车、航空航天、燃气轮机、机器人以及机电设备等装备工业的发展，我国制造业正在步入现代化行列。
制造业现代化的发展水平，直接决定了我国工具行业的变化动向。
矩形花键在机床、汽车、拖拉机、工程机械、矿山机械、起重机械、机车以及军工等行业中广泛应用，是当前我国机械制造工业应用最广的花键。
近年来随着先进工装制造设备，量具制造工人技术能力加强，如何结合生产实际，提高标准的先进性和普适性是当务之急。
《矩形花键量规》标准当前版本制定于2006年，已经不能适应目前国内生产与使用实际，不利于提升国内生产厂家技术水平。
为适应当前产品技术升级发展要求，应尽快对该标准进行修订，以进一步统一国内矩形花键量规的检验功能、使用，以及设计，避免一些不必要的争端，避免增加不必要的成本，同时对整个产业进行规范化推动，促进国内矩形花键量规生产、检测、使用的有效衔接，推动国内矩形花键量规生产企业技术水平的进一步提升，提高产品质量，提升社会效益和经济效益。
六、采用国际标准和国外先进标准情况及标准水平对比
国外：经由ISO 14-1982《圆柱轴用小径定心矩形花键—尺寸、公差和检验》翻译有德文译本DIN-ISO14：1986《带内定心的直齿花键轴-尺寸、公差及检验》。
国内：目前使用的国家标准GB/T 10919-2006《矩形花键量规》是依据ISO 14-1982《圆柱轴用小径定心矩形花键—尺寸、公差和检验》有关量规部分对GB/T 10919-1985《矩形花键量规》进行修订的。
本标准修订依据ISO 14：1982《圆柱轴用小径定心的矩形花键--尺寸、公差和检验》（1982年英文版）中有关量规部分对GB/T 10919-2006《矩形花键量规》进行修订的，其中主要指标参数未做修改。
七、与现行相关法律、法规、规章及相关标准的协调性
GB/T 10919-20XX是在GB/T 10919-2006标准上进行修订的，在修订过程中结合了现
行的相关法律、法规、规章，并与ISO 14：1982、GB/T 1144-2001相协调。
八、重大分歧意见的处理经过和依据
在标准制订过程中，无重大分歧意见，一般意见通过标准草案讨论时协商得到解决，并统一了认识，达成一致意见。
九、标准性质的建议说明
标准性质建议为推荐性标准，标准编号为GB/T 10919-20XX。
十、废止现行相关标准的建议
本标准实施时，代替GB/T 10919—2006。
十一、其他应予说明的事项
无。
《矩形花键量规》国家标准起草工作组
二零一九年八月。
