ucsp - 晶片级封装
晶片级封装（WL-CSP）基础
晶⽚级封装（WL-CSP）基础晶⽚级封装(WL-CSP)基础本⽂详细讨论了Maxim的晶⽚级封装(WL-CSP)，其中包括：晶圆架构、卷带包装、PCB布局、安装及回流焊等问题。
本⽂还按照IPC和JEDEC标准提供了可靠性测试数据。
注：最终⽤户及安装⼈员应该负责提供其⾏业标准要求设计和装配⽂件，⾏业标准⽂件包括(但不限于)以下内容：概述晶⽚级(WL)芯⽚封装(CSP)是⼀种可以使集成电路(IC)⾯向下贴装到印刷电路板(PCB)上的CSP 封装技术，采⽤传统的SMT安装⼯艺。
芯⽚焊盘通过独⽴的焊球直接焊接到PCB焊盘，不需要任何填充材料(图1)。
WL-CSP技术与球栅阵列、引线型和基于层压成型的CSP封装技术不同，它没有绑定线或引出线。
图1. 4 x 4 WL-CSP照⽚，减少了两个球栅阵列的位置，电路侧视图WL-CSP封装技术最根本的优点是IC到PCB之间的电感很⼩，第⼆个优点是缩⼩了封装尺⼨并缩短了⽣产周期，提⾼了热传导性能。
WL-CSP结构Maxim的WL-CSP球栅阵列是在硅晶⽚衬底上建⽴的封装内部互连结构。
在晶⽚表⾯附上⼀层电介质重复钝化的聚合物薄膜。
这层薄膜减轻了焊球连接处的机械压⼒并在管芯表⾯提供电⽓隔离。
在聚合物薄膜内采⽤成相技术制作过孔，通过它实现与IC 绑定盘的电⽓连接。
WL-CSP焊球阵列是基于具有均匀栅距的矩形栅格排列。
WL-CSP球阵列可以包含任意⾏(2⾄6)和任意列(2⾄6)数。
焊球材料由顶标中A1位置的标⽰符表⽰(见图2中的顶标A1)。
A1为光刻的双同⼼圆时，表⽰焊膏采⽤的是低熔点的SnPb；对于⽆铅焊膏，A1处采⽤加号表⽰。
所有⽆铅WL-CSP产品底部的晶⽚迭层采⽤标准的聚合物薄膜保护层，该聚合物材料为硅⽚底部提供机械接触和UV光照保护。
WL-CSP球栅阵列设计和尺⼨Maxim的WL-CSP 0.5mm间隔的球栅阵列封装通常设计为2 x 2⾄6 x 6焊球矩阵(图2)，详细的WL-CSP尺⼨图可从⽹站下载：Maxim封装图。
ucsp - 晶片级封装

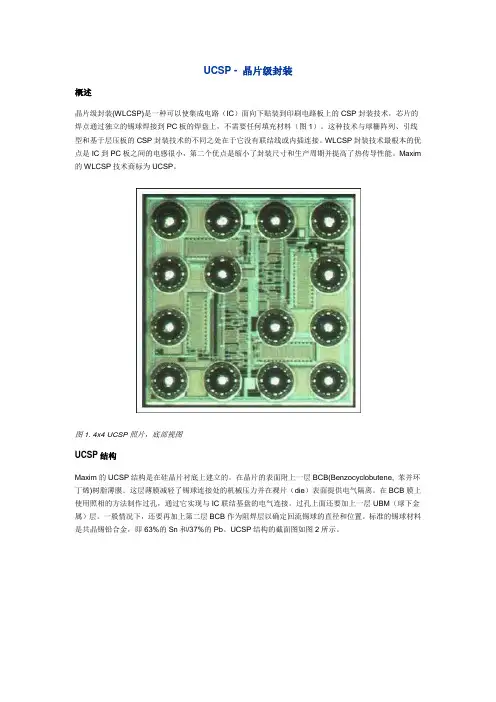

UCSP - 晶片级封装概述晶片级封装(WLCSP)是一种可以使集成电路（IC）面向下贴装到印刷电路板上的CSP封装技术，芯片的焊点通过独立的锡球焊接到PC板的焊盘上，不需要任何填充材料（图1）。
这种技术与球栅阵列、引线型和基于层压板的CSP封装技术的不同之处在于它没有联结线或内插连接。
WLCSP封装技术最根本的优点是IC到PC板之间的电感很小，第二个优点是缩小了封装尺寸和生产周期并提高了热传导性能。
Maxim 的WLCSP技术商标为UCSP。
图1. 4x4 UCSP照片，底部视图UCSP结构Maxim的UCSP结构是在硅晶片衬底上建立的。
在晶片的表面附上一层BCB(Benzocyclobutene, 苯并环丁烯)树脂薄膜。
这层薄膜减轻了锡球连接处的机械压力并在裸片（die）表面提供电气隔离。
在BCB膜上使用照相的方法制作过孔，通过它实现与IC联结基盘的电气连接。
过孔上面还要加上一层UBM（球下金属）层。
一般情况下，还要再加上第二层BCB作为阻焊层以确定回流锡球的直径和位置。
标准的锡球材料是共晶锡铅合金，即63%的Sn和/37%的Pb。
UCSP结构的截面图如图2所示。
图2. 典型的UCSP截面图UCSP锡球阵列是基于具有统一栅距的长方形栅格排列的。
UCSP球阵列可能包含满足6 > ND > 2和6 > NE > 2的任意行数（ND）和列数（NE）。
基本的UCSP结构请参见表1，表2是其典型的尺寸，图3标示出了表2中引用的机械结构符号。
也可以减少使用锡球的数量，有许多种球阵列规格并未在表1中列出。
表1. UCSP 结构注释：一些特定器件的球阵列设计需要的锡球数目可能比较少。
具体的UCSP制图方法可以在Maxim的封装概况目录中得到：/cgi-bin/packages.表2. 典型的UCSP尺寸Ball Diameter b注释：一些特定器件的球阵列设计需要的锡球数目可能比较少。
比较器的合理选择

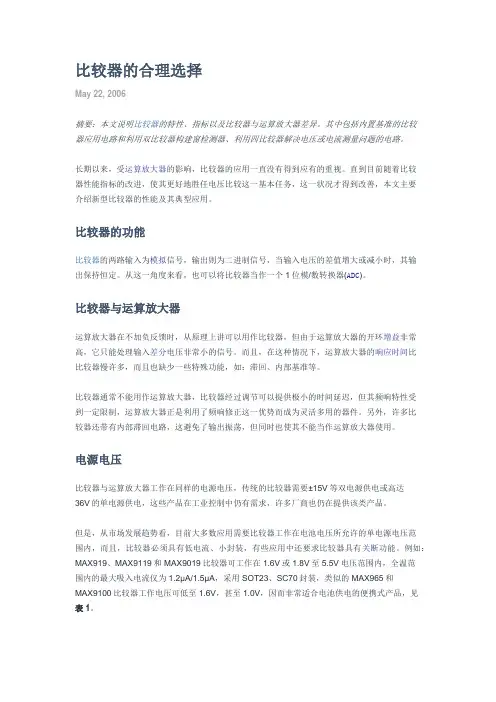

比较器的合理选择摘要：本文说明比较器的特性、指标以及比较器与运算放大器差异。
