单片机多通道数据采集系统
51单片机数据采集系统
课程设计报告书设计任务书一、设计任务1一秒钟采集一次。
2把INO口采集的电压值放入30H单元中。
3做出原理图。
4画出流程图并写出所要运行的程序。
二、设计方案及工作原理方案： 1. 采用8051和ADC0809构成一个8通道数据采集系统。
2. 能够顺序采集各个通道的信号。
3. 采集信号的动态范围：0～5V。
4. 每个通道的采样速率：100 SPS。
5．在面包板上完成电路，将采样数据送入单片机20h～27h存储单元。
6．编写相应的单片机采集程序，到达规定的性能。
工作原理：通过一个A/D转换器循环采样模拟电压，每隔一定时间去采样一次，一次按顺序采样信号。
A/D转换器芯片AD0809将采样到的模拟信号转换为数字信号，转换完成后，CPU读取数据转换结果，并将结果送入外设即CRT/LED显示，显示电压路数和数据值。
目录第一章系统设计要求和解决方案第二章硬件系统第三章软件系统第四章实现的功能第五章缺点及可能的解决方法第六章心得体会附录一参考文献附录二硬件原理图附录三程序流程图第一章系统设计要求和解决方案根据系统基本要求，将本系统划分为如下几个部分：●信号调理电路●8路模拟信号的产生与A/D转换器●发送端的数据采集与传输控制器●人机通道的接口电路●数据传输接口电路数据采集与传输系统一般由信号调理电路，多路开关，采样保持电路，A/D，单片机，电平转换接口，接收端（单片机、PC或其它设备）组成。
系统框图如图1-1所示1.1 信号采集分析被测电压为0～5V 直流电压，可通过电位器调节产生。
1.1.1 信号采集多路数据采集系统多采用共享数据采集通道的结构形式。
数据采集方式选择程序控制数据采集。
程序控制数据采集，由硬件和软件两部分组成。
，据不同的采集需要，在程序存储器中，存放若干种信号采集程序，选择相应的采集程序进行采集工作，还可通过编新的程序，以满足不同采样任务的要求。
如图1-3所示。
程序控制数据采集的采样通道地址可随意选择，控制多路传输门开启的通道地址码由存储器中读出的指令确定。
《2024年基于单片机和LabVIEW的多路数据采集系统设计》范文
《基于单片机和LabVIEW的多路数据采集系统设计》篇一一、引言在现代化工业和科技应用中，数据采集扮演着举足轻重的角色。
为了满足多路数据的高效、准确采集需求，本文提出了一种基于单片机和LabVIEW的多路数据采集系统设计。
该系统设计旨在实现多通道、高精度的数据采集，为工业自动化、科研实验等领域提供可靠的解决方案。
二、系统设计概述本系统设计以单片机为核心控制器，结合LabVIEW软件进行数据采集、处理和显示。
系统采用模块化设计，包括数据采集模块、数据处理模块、数据传输模块以及LabVIEW上位机显示模块。
通过各模块的协同工作，实现多路数据的实时采集和监控。
三、硬件设计1. 单片机选型及配置系统采用高性能单片机作为核心控制器，具有高速运算、低功耗等特点。
单片机配置包括时钟电路、复位电路、存储器等，以满足系统运行需求。
2. 数据采集模块设计数据采集模块负责从传感器中获取数据。
本系统采用多路复用技术，实现多个传感器数据的并行采集。
同时，采用高精度ADC（模数转换器）对传感器数据进行转换，以保证数据精度。
3. 数据传输模块设计数据传输模块负责将采集到的数据传输至单片机。
本系统采用串口通信或SPI通信等方式进行数据传输，以保证数据传输的稳定性和实时性。
四、软件设计1. 单片机程序设计单片机程序采用C语言编写，实现对传感器数据的采集、处理和传输等功能。
程序采用中断方式接收数据，避免因主程序繁忙而导致的漏采现象。
2. LabVIEW上位机程序设计LabVIEW是一种基于图形化编程的语言，适用于数据采集系统的上位机程序设计。
本系统采用LabVIEW编写上位机程序，实现对数据的实时显示、存储和分析等功能。
同时，LabVIEW程序还具有友好的人机交互界面，方便用户进行操作和监控。
五、系统实现及测试1. 系统实现根据硬件和软件设计，完成多路数据采集系统的搭建和调试。
通过实际测试，验证系统的稳定性和可靠性。
2. 系统测试对系统进行实际测试，包括多路数据采集的准确性、实时性以及系统的稳定性等方面。
毕业设计论文基于单片机的多通道数据监测系统
本科毕业设计（论文）基于单片机的多通道数据监测系统A multi-channel data detection system based onMCU摘要随着电子计算机信息技术的不断发展和完善，采用单片机实现的数据采集系统的应用越来越多。
采用单片机实现的数据采集系统具有自动化和无人值守的特点。
在许多工业测控机械、医疗仪器以及消费电子产品中，都对数据采集系统的实时性与功耗提出了更高的要求：即在满足微功耗、微型化的总体设计原则基础上，又要能实时反映现场采集数据的变化。
这就对系统的功耗、采样速度、数据存储和传输速度等提出了更高的要求。
然而，随着半导体与微控制器技术的飞速发展，各种微电子器件的性能不断提高，功耗却不断降低。
技术的进步使得高速度、低功耗的数据采集系统得以实现。
本文设计的数据采集与显示、处理系统采用TI公司研制的MSP430系列超低功耗单片机作为核心控制元件，实现了8通道模拟量数据的采集、自动循环显示、用户查询、限位设定及报警、外围驱动能力、时间显示、以及和上位机组态软件的通信功能。
该系统功能齐全，且具有一定的通用性。
主要研究内容如下：首先，分析了数据采集系统技术领域内国内外的研究现状，以及MSP430系列低功耗单片机的特点和应用情况。
其次，分析了研究数据采集系统的现实意义，在此基础上给出了基于MSP430单片机的数据采集系统的总体设计方案。
比较详细的介绍了实现该系统的硬件电路设计，包括电源电路、按键电路、复位电路、点阵LCD显示电路、LED指示灯和蜂鸣器报警电路、直流电机驱动电路和USART异步串行通信电路等电路的原理图设计。
最后详细的介绍了基于C语言的软件系统实现方案。
其中，软件系统的设计是本设计的工作重点。
设计过程采用了模块化的软件设计思想。
文中第4章前6小节详细介绍了系统中各个模块软件设计过程。
其中和组态王的串口通信程序设计是最有创新性的内容；第7小节介绍了这些模块之间的输入、输出等链接关系，并最终给出了主处理程序的结构框架。
基于LabVIEW的单片机多路数据采集系统的设计
《自动化技术与应用》２００９年第２８卷第１０期46 | T echniques of Automation & Applications 计算机应用Computer Applications基于LabVIEW的单片机多路数据采集系统的设计顾亚雄１，朱翠英２，许方华２（１．西南石油大学电信院，四川 成都 ６１０５００；２．西南石油大学研究生部，四川 成都 ６１０５００）摘 要：本文运用虚拟仪器的设计思想，介绍了一种基于ＬａｂＶＩＥＷ软件平台的多路数据采集系统的设计原理及过程。
数据采集部分摒弃了ＮＩ公司的采集板卡而采用ＭＳＰ４３０Ｆ１４９单片机系统，降低了系统的开发成本。
利用ＬａｂＶＩＥＷ开发环境设计上位机的监测界面，上位机通过串行口与ＭＳＰ４３０Ｆ１４９单片机通信，从而实现对多路数据的采集与监测。
本设计系统增设有报警功能，报警门限可通过上位机监测界面进行设置。
运用ＬａｂＶＩＥＷ进行系统开发具有很强的灵活性，能较容易地实现系统的各项功能，并使系统具有很强扩展性。
关键词：虚拟仪器；ＭＳＰ４３０单片机；多路数据采集中图分类号：ＴＰ３６８．１ 文献标识码：Ｂ 文献标识码：２００３－７２４１（２００９）１０－００４６－０４A Single-chip Multi-channel Data Acquisition SystemBased on LabVIEWGU Ya-xiong1, ZHU Cui-ying2, XU Fang-hua2( 1. School of Electronic Information Engineering, Southwest Petroleum University, Chengdu 610500 China;2. Dept. of post graduation, Southwest Petroleum University, Chengdu 610500 China )Abstract: This paper introduces a multi-channel data acquisition system based on LabVIEW by using the concept of virtual instrument. A MSP430F149 single-chip microcomputer system is used for data acquisition, and the monitoring interface of the host computer is developed by using the LabVIEW. An alarm function is also added to the system, and the alarm threshold can be set on the monitoring interface of the PC.Key words: virtual instrument; MSP430 single-chip; multi-channel data acquisition１ 引言虚拟仪器（Ｖｉｒｔｕａｌ Ｉｎｓｔｒｕｍｅｎｔ）是基于计算机的软硬件测试平台，已经在工业控制领域得到广泛的应用。
基于STM32单片机的多路数据采集系统设计毕业设计
基于STM32单片机的多路数据采集系统设计毕业设计摘要：本篇设计主要以STM32单片机为核心，设计了一个多路数据采集系统。
该系统能够实现多路模拟量和数字量信号的采集和显示，并通过串口与上位机进行通信，实现数据上传和控制。
设计中使用了STM32单片机的AD转换功能实现模拟量信号的采集，使用GPIO口实现数字量信号的采集，通过串口与上位机进行通信。
经过实验验证，该系统能够稳定地采集多路数据，并实现远程数据传输和控制功能，具有较高的可靠性和实用性。
关键词：STM32单片机，数据采集，模拟量信号，数字量信号，上位机通信一、引言随着科技的发展，数据采集系统在工业控制、环境监测、生物医学等领域得到了广泛的应用。
数据采集系统可以将现实世界中的模拟量信号和数字量信号转换为数字信号，并进行处理和存储。
针对这一需求，本文设计了一个基于STM32单片机的多路数据采集系统。
二、设计思路本系统的设计思路是通过STM32单片机实现多路模拟量和数字量信号的采集和显示，并通过串口与上位机进行通信，实现数据上传和控制。
该系统采用了模块化设计方法，将系统分为采集模块、显示模块和通信模块。
1.采集模块采集模块通过STM32单片机的AD转换功能实现模拟量信号的采集，通过GPIO口实现数字量信号的采集。
通过在程序中设置采样频率和采样精度，可以对不同类型的信号进行稳定和准确的采集。
2.显示模块显示模块通过LCD显示屏显示采集到的数据。
通过程序设计，可以实现数据的实时显示和曲线绘制，使得用户可以直观地观察到采集数据的变化。
3.通信模块通信模块通过串口与上位机进行通信。
上位机通过串口发送控制命令给STM32单片机，实现对系统的远程控制。
同时，STM32单片机可以将采集到的数据通过串口发送给上位机，实现数据的远程传输。
三、实验结果与分析通过实验验证，本系统能够稳定地采集多路模拟量和数字量信号，并通过串口与上位机进行通信。
系统能够将采集到的数据实时显示在LCD屏幕上，并通过串口传输给上位机。

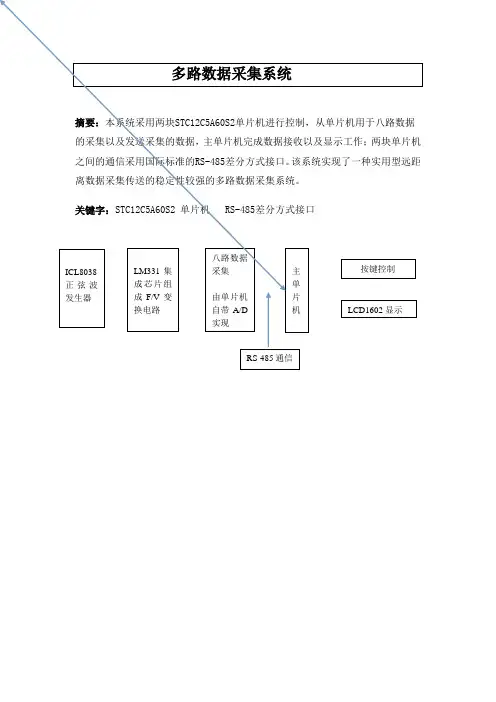

基于STC12c5a60s2多路数据采集系统
