粘滞阻尼器减震结构设计方法及计算实例
黏滞阻尼器减震设计
第43卷第16期• 56 • 2 0 1 7 年 6 月山西建筑SHANXI ARCHITECTUREVol. 43 No. 16Jun. 2017文章编号：1009-6825 (2017) 16-0056-02黏滞阻尼器减震设计陈斌(山西省建筑设计研究院，山西太原030013)摘要:简单介绍了黏滞阻尼器的构造组成，耗能原理,从技术、经济两方面，阐述了其技术优势,并以山西某中学教学楼为例，分 析了在减震结构中增加黏滞阻尼器的设计方法，有助于提高建筑的抗震能力。
关键词:地震，减隔震技术，黏滞阻尼器，框架结构中图分类号:T U352 文献标识码:A地震又称地动，是地球上一种比较常见的自然灾害，成因是 由于地球在不断运动和变化的过程中，积累了巨大的能量，当能 量积攒到一定程度，就会快速的从地壳薄弱的地方释放出来，使 地表产生震动，形成地震，当释放的能量较大时，就会形成有破坏 力的地震。
我国所处的位置是地壳较薄弱，地震比较多发的位 置，所以抗震设计是我们国家建筑设计的一个重要部分。
由于目前人类的科技水平尚不能预测地震的发生，所以对于 地震，我们能做的仅仅是提高建筑抗震性能，使地震对建筑产生 的影响降到最小。
现在我们经常用到的抗震设计方法是通过提 高结构自身的性能来抵抗地震作用，比如增加结构梁柱的截面及 配筋、增设剪力墙、梁柱增设型钢等，这类方法既不经济，又不具 备自我调节功能，当发生较大地震时，会造成严重破坏。
本文要 介绍的一种新的结构抗震方法，通过安装黏滞阻尼器来控制结构 振动,达到减小地震对建筑影响的方法。
1黏滞阻尼器构造及消能原理1)黏滞阻尼器是一种被动耗能的阻尼器，当其合理的安装在 建筑物上时,能消耗、转移、吸收结构地震时产生的振动能量，减 小结构振动，从而达到抗震的目的。
目前我们常用的黏滞阻尼器 由以下部分组成:缸体、活塞杆、活塞、阻尼孔（位于活塞上）、硅油 (黏滞流体阻尼材料)等，如图1所示。

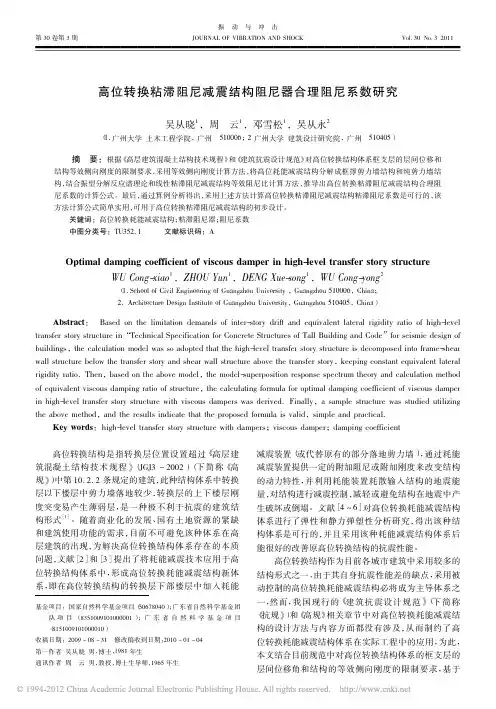

高位转换粘滞阻尼减震结构阻尼器合理阻尼系数研究
图1
计算模型
Fig． 1 Calculation models
8］～ ［ 13 ］ ， 将《抗规 》 中的加速度反应谱进行转换 献［ 即： 可得到位移反应谱， 1 T2 Sa （ 6） 2 S a S d = 2 （ 2 π ） （ 1 － ξ2 ） ω （1 －ξ ） 式中： S d 为位移反应谱； S a 为加速度反应谱； ω 为结 构频率； ξ 为结构阻尼。 Sd =
（ 1． 广州大学 土木工程学院，广州 510006 ； 2 广州大学 建筑设计研究院，广州 510405 ）
摘
《高层建筑混凝土结构技术规程 》 《建筑抗震设计规范》 要： 根据 和 对高位转换结构体系框支层的层间位移和
结构等效侧向刚度的限制要求， 采用等效侧向刚度计算方法， 将高位耗能减震结构分解成框撑剪力墙结构和纯剪力墙结 结合振型分解反应谱理论和线性粘滞阻尼减震结构等效阻尼比计算方法， 推导出高位转换粘滞阻尼减震结构合理阻 构， 尼系数的计算公式。最后， 通过算例分析得出， 采用上述方法计算高位转换粘滞阻尼减震结构粘滞阻尼系数是可行的， 该 方法计算公式简单实用， 可用于高位转换粘滞阻尼减震结构的初步设计 。 关键词： 高位转换耗能减震结构； 粘滞阻尼器； 阻尼系数 中图分类号： TU352． 1 文献标识码： A
基金项目： 国家自然科学基金项目（ 50678040 ） ； 广东省自然科学基金团 队 项 目 （ 8351009101000001 ） ； 广 东 省 自 然 科 学 基 金 项 目 （ 8151009101000010 ） 收稿日期： 2009 － 08 － 31 通讯作者 周 修改稿收到日期： 2010 － 01 － 04 1981 年生 第一作者 吴从晓 男， 博士， 1965 年生 云 男， 教授， 博士生导师，
粘滞流体阻尼器消能减震与工程实例分析
粘滞流体阻尼器消能减震与工程实例分析张志浩;潘文【摘要】In the structural design of building, because of its excellent seismic performance, energy dissipation structure is widely used. Yunnan Province has a number of seismic fracture zone, the promotion and application of energy dissipation technology has a very important significance. This article takes the design of an dormitory building as an example, introducing the energy dissipation technology and the viscous damper. Through the elastic plastic time history analysis of the structure, the seismic response of damping structure and non-damping structure are compared. The analysis results show that: compared with traditional structure, the application of viscous dampers reduces the story drift and story shear force, and greatly improves the seismic performance of the structure.%在建筑结构设计中,消能减震结构因其优越的抗震性能而得以广泛的运用.云南省地域内包含多条地震断裂带,消能减震技术的推广和应用有着十分重要的意义.本文以昌宁三中宿舍楼的减震设计为例,介绍消能减震技术及黏滞阻尼器;对结构进行弹塑性时程分析,对比减震与非减震结构的地震响应.分析结果表明:与传统结构相比,黏滞阻尼器的运用,减小了结构的层间位移和层间剪力,大幅度提高了结构的抗震性能.【期刊名称】《价值工程》【年(卷),期】2018(037)005【总页数】3页(P118-120)【关键词】消能减震;黏滞阻尼器;抗震性能;时程分析【作者】张志浩;潘文【作者单位】昆明理工大学建筑工程学院,昆明650000;昆明理工大学建筑工程学院,昆明650000【正文语种】中文【中图分类】TU973+.120 引言近年来，大地震频发，它自身的破坏性和所引发的次生灾害严重威胁了人类的生存和发展。
成都液体粘滞阻尼器计算
成都液体粘滞阻尼器计算液体粘滞阻尼器是一种常用的阻尼装置，广泛应用于建筑结构、桥梁、机器设备等领域。
在进行成都液体粘滞阻尼器的计算时，我们需要考虑以下几个方面：运动方程、液体阻尼力、阻尼系数、装置参数等。
一、运动方程：液体粘滞阻尼器是一种阻尼器，主要起到减缓系统振动的作用，其阻尼力正比于速度的一阶导数。
运动方程可以用下面的公式表示：$$F_v = cv$$其中，$F_v$是液体阻尼力，$c$是阻尼系数，$v$是速度。
二、液体阻尼力：液体阻尼力由液体的黏滞性质产生，可以用下面的公式表示：$$F_v = \phi \cdot A \cdot v$$其中，$F_v$是液体阻尼力，$\phi$是液体黏滞系数，$A$是液体流动面积，$v$是速度。
三、阻尼系数：液体阻尼器的阻尼系数是一个与装置参数和设备运动速度相关的参数。
通常情况下，可以通过试验或模型分析来确定。
四、装置参数：液体粘滞阻尼器的装置参数包括：液体黏滞系数、液体流动面积等。
液体黏滞系数可以通过试验测得，液体流动面积可以根据装置设计数据得到。
根据以上的基本原理，我们可以进行成都液体粘滞阻尼器的计算。
具体步骤如下：1.确定系统运动方程以及相关参数。
2.根据运动方程，计算液体阻尼力。
3.根据液体阻尼力和速度，计算阻尼系数。
4.根据所给的装置参数，计算液体黏滞系数和液体流动面积。
5.将计算得到的液体阻尼力和装置参数代入运动方程，求解系统响应。
在计算过程中，需要注意以下几个问题：1.考虑系统的频率响应，确定合适的阻尼系数和装置参数。
2.注意阻尼器的工作范围，避免超过其设计的最大阻尼力或速度。
3.液体黏滞系数和液体流动面积的准确计算，尽量保证计算精度。
4.考虑系统的非线性特性，如摩擦力等。
总结起来，成都液体粘滞阻尼器的计算主要包括运动方程、液体阻尼力、阻尼系数、装置参数等方面的考虑。
在具体计算过程中，需要根据装置实际情况和设计需求，确定合适的参数值，并进行相应的计算分析。
粘滞抗震阻尼方案
粘滞抗震阻尼方案全文共四篇示例，供读者参考第一篇示例：粘滞抗震阻尼技术是一种新型的结构抗震措施，通过在建筑结构中添加粘滞阻尼器，有效地提高了建筑结构的抗震性能，减小了地震对建筑物的破坏程度，保障了建筑物及其中的人员财产的安全。
粘滞抗震阻尼技术的应用在建筑工程领域已经得到了广泛推广和应用，在许多高层建筑、桥梁、机场等工程中都得到了成功的应用。
粘滞抗震阻尼技术的原理是利用摩擦力和粘滞性来抑制建筑结构在地震中的振动，减小结构受力，从而提高结构的抗震性能。
粘滞阻尼器是安装在建筑结构中的一种特殊设备，它通过内部的粘滞性液体和可动部件来吸收结构振动能量，减小结构的振动幅度，起到减震的作用。
粘滞阻尼器的抗震效果与其材料、设计、安装等因素有关，合理设计和使用粘滞阻尼器可以有效提高结构的抗震性能。
粘滞抗震阻尼技术在实际应用中有许多优点。
粘滞阻尼器具有很强的耗能能力，能够有效地吸收结构振动的能量，减小结构受力，在地震发生时能够有效地减小结构的振动幅度，降低地震对建筑物的损坏。
粘滞阻尼器具有较大的位移能力，能够在大幅度地震作用下发挥作用，维持建筑结构的稳定。
粘滞抗震阻尼技术的成本相对较低，安装简便，对已建成的建筑也可以进行后期加固，具有很好的适用性和经济性。
第二篇示例：随着科技的不断发展和建筑技术的不断进步，粘滞抗震阻尼方案在建筑设计中扮演着越来越重要的角色。
粘滞抗震阻尼技术是一种利用特定材料的粘滞和变形特性来减少结构受地震作用时的振动幅度和减少结构的损伤程度的技术。
它是一种通过在结构中引入能吸收和转移振动能量的装置或材料，从而提高结构的抗震性能和减小地震对结构的影响的技术。
在许多地震频繁的地区，粘滞抗震阻尼技术已经成为建筑设计中的重要组成部分。
粘滞抗震阻尼技术的原理是利用粘滞性材料的内聚力和内摩擦力，通过将粘滞材料置于结构构件内部或外部，在地震作用下形成一种阻尼效应，减小结构的振动幅度，提高结构的抗震性能。
目前，粘滞抗震阻尼技术主要包括粘滞阻尼器、粘滞橡胶支座、粘滞剪力墙等几种形式。

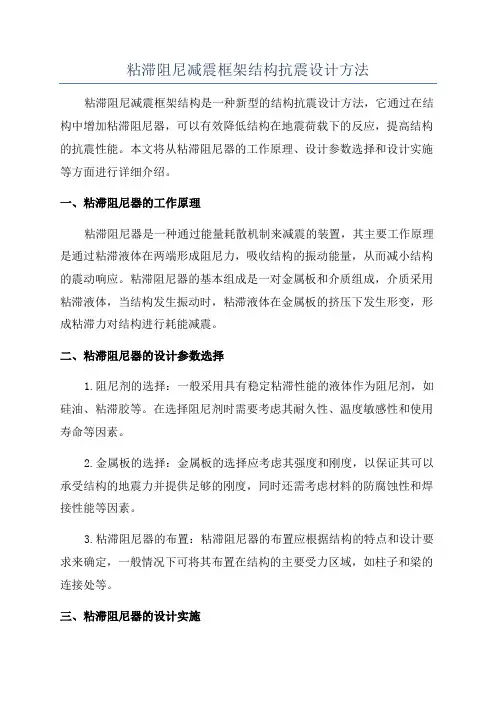

粘滞阻尼减震框架结构抗震设计方法
