静电纺丝
静电纺丝技术原理

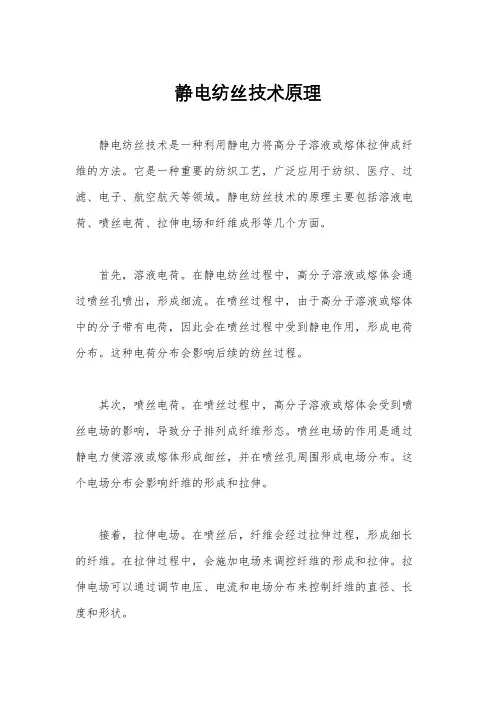

静电纺丝技术原理静电纺丝技术是一种利用静电力将高分子溶液或熔体拉伸成纤维的方法。
它是一种重要的纺织工艺，广泛应用于纺织、医疗、过滤、电子、航空航天等领域。
静电纺丝技术的原理主要包括溶液电荷、喷丝电荷、拉伸电场和纤维成形等几个方面。
首先，溶液电荷。
在静电纺丝过程中，高分子溶液或熔体会通过喷丝孔喷出，形成细流。
在喷丝过程中，由于高分子溶液或熔体中的分子带有电荷，因此会在喷丝过程中受到静电作用，形成电荷分布。
这种电荷分布会影响后续的纺丝过程。
其次，喷丝电荷。
在喷丝过程中，高分子溶液或熔体会受到喷丝电场的影响，导致分子排列成纤维形态。
喷丝电场的作用是通过静电力使溶液或熔体形成细丝，并在喷丝孔周围形成电场分布。
这个电场分布会影响纤维的形成和拉伸。
接着，拉伸电场。
在喷丝后，纤维会经过拉伸过程，形成细长的纤维。
在拉伸过程中，会施加电场来调控纤维的形成和拉伸。
拉伸电场可以通过调节电压、电流和电场分布来控制纤维的直径、长度和形状。
最后，纤维成形。
在经过以上过程后，纤维会逐渐成型并被收集。
成型的纤维可以通过调节喷丝电场、拉伸电场和收集方式来控制纤维的性能和形态。
静电纺丝技术通过以上原理，可以制备出直径在纳米到微米尺度的纤维，具有优异的力学性能和表面性能。
总之，静电纺丝技术是一种重要的纺织工艺，其原理主要包括溶液电荷、喷丝电荷、拉伸电场和纤维成形。
通过这些原理，可以制备出具有优异性能的纳米纤维，广泛应用于纺织、医疗、过滤、电子、航空航天等领域。
静电纺丝技术的发展将为相关领域的技术创新和产业发展提供重要支持。
静电纺丝的基本原理
静电纺丝的基本原理
静电纺丝是利用静电吸附的原理，使溶液中的带电粒子在电场作用下产生定向运动，从而制备纳米纤维材料。
这种技术可以在任意时间、任意空间、任何溶剂中进行。
目前，国内外研究主要集中在聚合物溶液和聚合物纳米纤维膜的制备。
静电纺丝原理
静电纺丝法是一种高效、经济的新型纳米材料制备方法。
目前，国内外在该领域的研究主要集中在以下几个方面：一是静电纺丝装置和工艺的研究，包括喷头、喷丝头、电极、接收装置等；二是不同材料的静电纺丝技术；三是静电纺纳米纤维膜的应用研究，包括纳米纤维膜作为锂电池隔膜和过滤材料等；四是静电纺丝设备与纳米纤维膜的表征方法研究。
静电纺纤维膜制备
1.聚合物溶液
目前，聚合物纳米纤维膜主要有两大类：一类是有机高分子聚合物（如聚苯乙烯、聚丙烯酸、聚乙烯醇等），另一类是无机
高分子聚合物（如氧化锌、氧化锆、氧化钛等）。
—— 1 —1 —。
静电纺丝操作说明
静电纺丝操作说明静电纺丝是一种制备纳米纤维的重要技术，它具有操作相对简单、成本较低、可制备多种材料的纳米纤维等优点，在生物医学、能源、环境保护等领域有着广泛的应用。
以下将为您详细介绍静电纺丝的操作流程及注意事项。
一、实验前准备1、材料准备聚合物溶液：根据所需制备的纳米纤维材料，选择合适的聚合物（如聚苯乙烯、聚丙烯腈、聚乙烯醇等），并将其溶解在适当的溶剂（如二甲基甲酰胺、二氯甲烷、水等）中，制备成一定浓度的溶液。
收集装置：常用的收集装置有平板、旋转滚筒等，根据实验需求选择合适的收集装置。
注射器及针头：选择合适规格的注射器和针头，针头的内径会影响纺丝液的流速和所制备纳米纤维的直径。
2、设备检查静电纺丝设备：检查高压电源是否正常工作，电压调节是否灵敏；检查注射泵的运行是否平稳，流速控制是否准确。
环境条件：静电纺丝实验通常需要在相对干燥、清洁的环境中进行，以避免空气中的灰尘和水分对实验结果产生影响。
二、实验操作步骤1、安装注射器及针头将配制好的聚合物溶液吸入注射器中，安装好针头，并将注射器固定在注射泵上。
2、连接电源及收集装置将针头与高压电源的正极相连，收集装置与负极相连。
确保连接牢固，避免在实验过程中出现断路或短路的情况。
3、设置实验参数注射速度：根据聚合物溶液的性质和针头的规格，设置合适的注射速度。
一般来说，注射速度在 01 5 mL/h 之间。
电压：电压是影响静电纺丝效果的关键参数之一。
通常，电压在 5 30 kV 之间。
较高的电压可以产生更细的纳米纤维，但过高的电压可能会导致放电现象。
接收距离：接收距离指的是针头与收集装置之间的距离。
一般接收距离在 5 25 cm 之间。
接收距离的大小会影响纳米纤维的沉积形态和直径分布。
4、开启设备先开启注射泵，使聚合物溶液从针头缓慢挤出。
然后开启高压电源，逐渐增加电压，直到观察到稳定的泰勒锥形成，并开始有纳米纤维喷射到收集装置上。
5、实验过程监控在实验过程中，要密切观察纳米纤维的形态和分布情况。
静电纺丝的作用
静电纺丝的作用

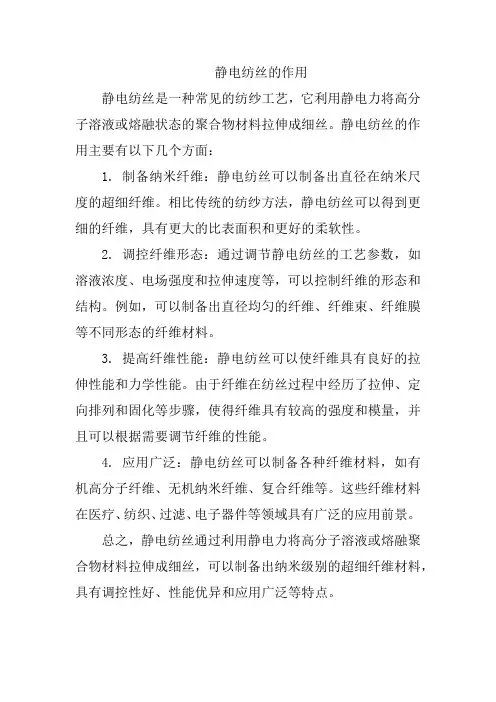

静电纺丝是一种常见的纺纱工艺，它利用静电力将高分子溶液或熔融状态的聚合物材料拉伸成细丝。
静电纺丝的作用主要有以下几个方面：
1. 制备纳米纤维：静电纺丝可以制备出直径在纳米尺度的超细纤维。
相比传统的纺纱方法，静电纺丝可以得到更细的纤维，具有更大的比表面积和更好的柔软性。
2. 调控纤维形态：通过调节静电纺丝的工艺参数，如溶液浓度、电场强度和拉伸速度等，可以控制纤维的形态和结构。
例如，可以制备出直径均匀的纤维、纤维束、纤维膜等不同形态的纤维材料。
3. 提高纤维性能：静电纺丝可以使纤维具有良好的拉伸性能和力学性能。
由于纤维在纺丝过程中经历了拉伸、定向排列和固化等步骤，使得纤维具有较高的强度和模量，并且可以根据需要调节纤维的性能。
4. 应用广泛：静电纺丝可以制备各种纤维材料，如有机高分子纤维、无机纳米纤维、复合纤维等。
这些纤维材料在医疗、纺织、过滤、电子器件等领域具有广泛的应用前景。
总之，静电纺丝通过利用静电力将高分子溶液或熔融聚合物材料拉伸成细丝，可以制备出纳米级别的超细纤维材料，具有调控性好、性能优异和应用广泛等特点。
静电纺丝技术
静电纺丝技术静电纺丝技术是利用高压静电作用使聚合物溶液或熔体带电并发生形变，在喷头末端处形成悬垂的锥状液滴，当液滴表面静电斥力大于其表面张力时，液滴表面就会喷射出高速飞行的射流，并在较短的时间内经电场力拉伸、溶剂挥发、聚合物固化形成纤维。
所获得的静电纺纤维直径小、比表面积大，同时纤维膜还具有孔径小、孔隙率高、孔道连通性好等优势，在过滤、传感、医疗卫生以及自清洁等领域具有广泛的应用。
1静电纺丝的起源与发展静电纺丝起源于200多年前人们对静电雾化过程的研究。
1745年，Bose通过对毛细管末端的水表面施加高电势，发现其表面将会有微细射流喷出，从而形成高度分散的气溶胶，并得出该现象是由液体表面的机械压力与电场力失衡所引起的。
1882年，Rayleigh指出当带电液滴表面的电荷斥力超过其表面张力时，就会在其表面形成微小的射流，并对该现象进行理论分析总结，得到射流形成的临界条件。
1902年，Cooley与Morton申请了第一个利用电荷对不同挥发性液体进行分散的专利。
随后Zeleny研究了毛细管端口处液体在高压静电作用下的分裂现象，通过观察总结出几种不同的射流形成模型，认为当液滴内压力与外界施加压力相等时，液滴将处于不稳定状态。
基于上述的基础研究，1929年，Hagiwara公开了一种以人造蚕丝胶体溶液为原料，通过高压静电制备人造蚕丝的专利。
1934年，Formhals设计了一种利用静电斥力来生产聚合物纤维的装置并申请了专利，该专利首次详细介绍了聚合物在高压电场作用下形成射流的原因，这被认为是静电纺丝技术制备纤维的开端。
从此，静电纺丝技术成为了一种制备超细纤维的有效可行方法。
1966年，Simons发明了一种生产静电纺纤维的装置，获得了具有不同堆积形态的纤维膜。
20世纪60年代，Taylor在研究电场力诱导液滴分裂的过程中发现，随着电压升高，带电液体会在毛细管末端逐渐形成一个半球形状的悬垂液滴，当液滴表面电荷斥力与聚合物溶液表面张力达到平衡时，带电液滴会变成圆锥形；当电荷斥力超过表面张力时，就会从圆锥形聚合物液滴表面喷射出液体射流。
静电纺丝工作原理
静电纺丝工作原理

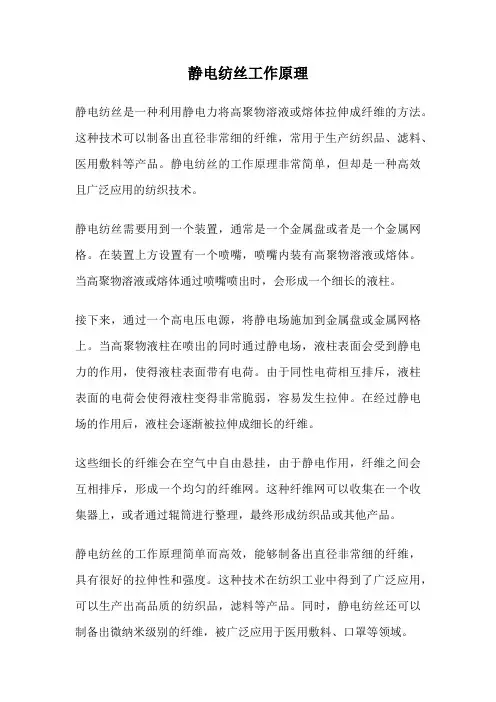

静电纺丝是一种利用静电力将高聚物溶液或熔体拉伸成纤维的方法。
这种技术可以制备出直径非常细的纤维，常用于生产纺织品、滤料、医用敷料等产品。
静电纺丝的工作原理非常简单，但却是一种高效且广泛应用的纺织技术。
静电纺丝需要用到一个装置，通常是一个金属盘或者是一个金属网格。
在装置上方设置有一个喷嘴，喷嘴内装有高聚物溶液或熔体。
当高聚物溶液或熔体通过喷嘴喷出时，会形成一个细长的液柱。
接下来，通过一个高电压电源，将静电场施加到金属盘或金属网格上。
当高聚物液柱在喷出的同时通过静电场，液柱表面会受到静电力的作用，使得液柱表面带有电荷。
由于同性电荷相互排斥，液柱表面的电荷会使得液柱变得非常脆弱，容易发生拉伸。
在经过静电场的作用后，液柱会逐渐被拉伸成细长的纤维。
这些细长的纤维会在空气中自由悬挂，由于静电作用，纤维之间会互相排斥，形成一个均匀的纤维网。
这种纤维网可以收集在一个收集器上，或者通过辊筒进行整理，最终形成纺织品或其他产品。
静电纺丝的工作原理简单而高效，能够制备出直径非常细的纤维，具有很好的拉伸性和强度。
这种技术在纺织工业中得到了广泛应用，可以生产出高品质的纺织品，滤料等产品。
同时，静电纺丝还可以制备出微纳米级别的纤维，被广泛应用于医用敷料、口罩等领域。
总的来说，静电纺丝是一种简单而高效的纺织技术，通过静电力的作用，能够制备出直径非常细的纤维，具有广泛的应用前景。
通过不断的技术创新和改进，静电纺丝技术将会在纺织工业中发挥越来越重要的作用。
静电纺丝资料
1.静电纺丝的定义静电纺丝又称“电纺”, 是一种使带电荷的聚合物溶液或熔体在静电场中射流来制备聚合物超细纤维的加工方法。
在电纺丝过程中,喷射装置中装满了充电的聚合物溶液或熔融液。
在外加电场作用下,受表面张力作用而保持在喷嘴处的高分子液滴,在电场诱导下表面聚集电荷, 受到一个与表面张力方向相反的电场力。
当电场逐渐增强时,喷嘴处的液滴由球状被拉长为锥状,形成所谓的“泰勒锥”，而当电场强度增加至一个临界值时,电场力就会克服液体的表面张力,从“泰勒锥”中喷出。
在高速震荡中,喷射流被迅速拉细,溶剂也迅速挥发,最终形成直径在纳米级的纤维,并以随机的方式散落在收集装置上,形成无纺布。
2.静电纺丝的生物材料领域应用可行性由电纺丝纤维制得的无纺布具有孔隙率高、比表面积大、纤维精细程度与均一性高、长径比大等优点, 这些优点使其具备了现实的和潜在的众多应用价值。
由电纺法制备出的无纺布具有良好的生物相容性和结构相容性,可以在生物医学材料中广泛应用。
通过对材料加工过程的调控,可以实现电纺丝材料在结构、形貌、组分和功能上满足生物医用材料的要求。
3.用于组织工程支架制备的纺丝工艺①溶液浇铸成孔剂滤出法。
该法所用的成孔剂含量低,由于采用溶液浇铸于器皿中,从而导致成孔剂下沉,孔隙分布不均匀以及上下表面形态出现诧异。
②三维层化法。
通过制备多孔膜,然后再通过溶剂把各层粘接起来,从而形成三维的支架。
该法工艺复杂,而且在粘接过程中,粘接部分孔被封闭,从而形成界面,使材料内部形态不均匀。
③熔融加工法。
该法在聚合物的熔点以上,把成孔剂与聚合物共混挤人模具。
冷却得到预定形状的多孔支架。
该法的缺点是在挤出机里,由于熔体与成孔剂的密度相差较大,因而混合难以均匀。
而且部分聚合物,尤其是生物可降解的聚合物在熔融加工时,容易热降解。
④相分离法。
该法采用溶液混合物冷却到溶剂的熔点以下,从而产生相分离。
再通过真空干燥,从而得到多孔支架。
该法的缺点是所得的孔径一般在10μm 以下,而且控制较为困难。
静电纺丝资料
1.静电纺丝的定义静电纺丝又称“电纺”, 是一种使带电荷的聚合物溶液或熔体在静电场中射流来制备聚合物超细纤维的加工方法。
在电纺丝过程中,喷射装置中装满了充电的聚合物溶液或熔融液。
在外加电场作用下,受表面张力作用而保持在喷嘴处的高分子液滴,在电场诱导下表面聚集电荷, 受到一个与表面张力方向相反的电场力。
当电场逐渐增强时,喷嘴处的液滴由球状被拉长为锥状,形成所谓的“泰勒锥”，而当电场强度增加至一个临界值时,电场力就会克服液体的表面张力,从“泰勒锥”中喷出。
在高速震荡中,喷射流被迅速拉细,溶剂也迅速挥发,最终形成直径在纳米级的纤维,并以随机的方式散落在收集装置上,形成无纺布。
2.静电纺丝的生物材料领域应用可行性由电纺丝纤维制得的无纺布具有孔隙率高、比表面积大、纤维精细程度与均一性高、长径比大等优点, 这些优点使其具备了现实的和潜在的众多应用价值。
由电纺法制备出的无纺布具有良好的生物相容性和结构相容性,可以在生物医学材料中广泛应用。
通过对材料加工过程的调控,可以实现电纺丝材料在结构、形貌、组分和功能上满足生物医用材料的要求。
3.用于组织工程支架制备的纺丝工艺①溶液浇铸成孔剂滤出法。
该法所用的成孔剂含量低,由于采用溶液浇铸于器皿中,从而导致成孔剂下沉,孔隙分布不均匀以及上下表面形态出现诧异。
②三维层化法。
通过制备多孔膜,然后再通过溶剂把各层粘接起来,从而形成三维的支架。
该法工艺复杂,而且在粘接过程中,粘接部分孔被封闭,从而形成界面,使材料内部形态不均匀。
③熔融加工法。
该法在聚合物的熔点以上,把成孔剂与聚合物共混挤人模具。
冷却得到预定形状的多孔支架。
该法的缺点是在挤出机里,由于熔体与成孔剂的密度相差较大,因而混合难以均匀。
而且部分聚合物,尤其是生物可降解的聚合物在熔融加工时,容易热降解。
④相分离法。
该法采用溶液混合物冷却到溶剂的熔点以下,从而产生相分离。
再通过真空干燥,从而得到多孔支架。
该法的缺点是所得的孔径一般在10μm 以下,而且控制较为困难。
静电纺丝,电极材料
静电纺丝，电极材料
静电纺丝是一种利用静电力将高分子溶液或熔融聚合物纺成纤维的技术。
电极材料在静电纺丝过程中起着关键作用，它们能够产生静电场并将电荷传递给高分子溶液或熔融聚合物。
在静电纺丝过程中，电极材料被放置在纺丝装置的两侧。
通常使用的电极材料有金属材料和导电聚合物材料。
金属材料如不锈钢、铝和铜具有良好的导电性能，能够产生强大的静电场。
导电聚合物材料如聚苯胺和聚丙烯酰胺具有优异的导电性能和柔韧性，能够有效地传递电荷。
在静电纺丝过程中，电极材料的形状和结构也会对纤维的形成和性能产生影响。
通常使用的电极形状有平板状、圆柱状和网状等。
平板状电极适用于制备平面或膜状纤维，圆柱状电极适用于制备中空纤维，而网状电极则适用于制备纳米纤维。
除了电极材料和形状，静电纺丝过程中的其他因素也会对纤维的形成和性能产生影响。
例如，高分子溶液或熔融聚合物的浓度、流速和电场强度都会影响纤维的直径和形态。
此外，环境湿度和温度也会对纤维的形成和性能产生影响。
静电纺丝技术具有广泛的应用前景。
通过调控电极材料和工艺参数，可以制备出具有不同性能的纤维，如高强度纤维、导电纤维和生物可降解纤维等。
这些纤维在纺织、医药、能源和环境等领域具有重
要的应用价值。
静电纺丝是一种利用静电力将高分子溶液或熔融聚合物纺成纤维的技术。
电极材料在静电纺丝过程中起着关键作用，通过产生静电场并将电荷传递给高分子溶液或熔融聚合物。
电极材料的选择、形状和结构以及其他工艺参数都会对纤维的形成和性能产生影响。
静电纺丝技术具有广泛的应用前景，为纺织、医药、能源和环境等领域带来了新的发展机遇。
静电纺丝法
静电纺丝法引言静电纺丝法是一种常用的纺丝技术，通过利用静电相互作用将高分子溶液纺丝成纤维。
由于其制备工艺简单、能够制备出细纤维且具有较好的物理性能，因此在纺织、材料科学等领域得到了广泛的应用。
原理静电纺丝法的主要原理是利用静电相互作用将高分子溶液或熔融物纺丝成纤维。
其过程可以分为三个阶段：1. 液滴形成阶段高分子溶液通过喷嘴喷出后，由于表面张力的作用会形成液滴。
液滴的大小和形状可以通过控制喷嘴直径和溶液流量来调节。
2. 液滴伸长阶段在液滴形成后，作用于液滴表面的静电力会使得液滴开始伸长。
静电力与表面电荷的分布有关，通常通过在液滴处加高电压来调节。
3. 纤维凝固阶段在液滴伸长过程中，由于溶剂的挥发或者高分子的凝固，获取稳定的纤维。
这可以通过调节溶液的成分和环境条件来实现。
工艺参数的调节在静电纺丝过程中，有许多工艺参数可以调节，以获得所需的纤维性能和形态。
1. 电压电压是影响纤维形貌和尺寸的重要参数。
通常，随着电压的增加，纤维的直径会减小。
但是过高的电压可能会引起喷嘴堵塞或纤维断裂。
2. 喷嘴与收集器之间的距离喷嘴与收集器之间的距离也会影响纤维的形貌和尺寸。
一般来说，距离增加会导致纤维变细，但同时也会增加纤维的飘动和断裂的风险。
3. 溶液浓度和流量溶液浓度和流量的变化会影响纤维的形态。
浓度过高会导致纤维变粗，而过低则会导致纤维断裂。
4. 环境条件环境条件，如湿度和温度也会对纤维形态产生影响。
例如，较高的湿度会使纤维形成过程中的溶剂挥发速度减慢，而较低的湿度则相反。
应用领域静电纺丝法在纺织工业、材料科学和生物医学等领域得到了广泛应用。
1. 纺织工业静电纺丝法可以制备出细纤维，这些纤维具有较大的比表面积和良好的透气性，因此在纺织品中可以用于制备高性能过滤材料、细纤维布料等。
2. 材料科学静电纺丝法可以制备出纳米级的纤维膜。
这种膜具有良好的孔隙结构和表面活性，被广泛应用于电池、传感器、分离膜等领域。
3. 生物医学静电纺丝法可以制备出生物可吸收的纤维，这对于组织工程和药物缓释有重要意义。
静电纺丝法实验报告(3篇)
第1篇一、实验目的1. 熟悉静电纺丝法的原理和操作步骤。
2. 掌握利用静电纺丝法制备纳米纤维的方法。
3. 分析不同参数对纳米纤维形态和性能的影响。
二、实验原理静电纺丝法是一种常用的制备纳米纤维的技术，利用高压电场使高分子溶液或熔体在喷丝头处形成细小的液滴，液滴在电场力、表面张力以及惯性力的共同作用下，拉伸形成纳米纤维。
通过控制实验参数，可以制备出具有不同直径、形态和性能的纳米纤维。
三、实验材料与设备材料：1. 聚乙烯醇（PVA）粉末2. 乙醇3. 纳米氧化锌（ZnO）设备：1. 静电纺丝机2. 电子天平3. 真空干燥箱4. 扫描电子显微镜（SEM）5. 透射电子显微镜（TEM）6. X射线衍射仪（XRD）四、实验步骤1. 配制PVA溶液：称取一定量的PVA粉末，加入适量乙醇溶解，搅拌均匀。
2. 配制纳米氧化锌溶液：称取一定量的纳米氧化锌，加入适量乙醇溶解，搅拌均匀。
3. 混合溶液：将PVA溶液和纳米氧化锌溶液按照一定比例混合均匀。
4. 静电纺丝：将混合溶液注入静电纺丝机，设置合适的电压、喷头与收集器距离等参数，进行静电纺丝。
5. 收集纳米纤维：将静电纺丝制备的纳米纤维收集在铝箔上，干燥。
6. 纳米纤维表征：利用SEM、TEM、XRD等手段对纳米纤维进行表征。
五、实验结果与分析1. SEM分析：从SEM图像可以看出，纳米纤维呈细长条状，直径在100-200nm之间，表面光滑。
2. TEM分析：从TEM图像可以看出，纳米纤维具有明显的纳米级特征，直径在30-50nm之间。
3. XRD分析：从XRD图谱可以看出，纳米纤维具有较好的结晶度，表明纳米氧化锌在纳米纤维中均匀分散。
六、讨论1. 实验结果表明，通过静电纺丝法制备的纳米纤维具有较好的结晶度和均匀的分散性，表明纳米氧化锌在纳米纤维中均匀分散。
2. 实验过程中，电压、喷头与收集器距离等参数对纳米纤维的直径和形态有较大影响。
适当提高电压和缩短喷头与收集器距离，可以制备出更细、更均匀的纳米纤维。
静电纺丝_最终版讲解
1882年 Rayleigh
1915年 Zeleny
1964年 Taylor
研究了到底需 要多少电荷才 能克服液滴的 表面张力使液 滴劈裂的问题， 提出了 “Rayleigh” 极限数值
得出表面张力越 高的液体出现弯 曲不稳定现象时 需要的电压就越 高。
他认为，液体 在电场力的作 用下只受到两 个力，“电场 力和表面张 力”，并提出 了“泰勒锥”。
2）同轴针头 同轴电纺的一个优点在于可以突破单头体系的限制，将一些难以直接电 纺的聚合物通过同轴电纺装置制备纳米纤维。另一个优势是通过将核层选择性 移除，还可以制备中空纳米纤维结构。
3）并列式针头 并列式针头体系是一 种结构简单却易于实现功能 化纳米纤维制备的喷丝头体 系。它将不同的聚合物溶液 通过紧密靠在一起的并列式 针头同时进行射流激发，在 电纺过程中平行射流融合， 得到多根纤维互相连接的束 状单根纤维，因此特别适合 制备双组份聚合物纤维。
喷丝头
喷丝头的作用就是在纺丝过程中产生纺丝小液滴，提供射流激发位点。 一般分为无针头和针头两种不同的喷丝体系，其中针头体系根据针头数量和 形式的不同，还可以进一步分为单头、同轴、并列、多头等不同的形式。
1、无针头体系。核心思想就是在自由聚合物溶液表面形成大量射流激发位点。
2、针头体系。 1）单针头 单针头最常见，根据需要可选择不同型号的针头。
熔体静电纺丝具有溶液静电纺丝无法比拟的优点： 1、不需要有机溶剂，成本低、生产效率高； 2、适用于一些室温下没有合适溶剂的聚合物，如PP、PE等； 3、对熔体电纺建模，有助于更加深入了解电纺机理； 4、如能与现有的熔喷装置相结合，则有很强的工业化应用前景。 同时也存在一定的问题： 1、聚合物熔体粘度高、导电性差，需要较高的电场强度，易发生电场击穿的危险。 2、制备的纤维多在微米级别； 3、装置复杂，需附加高温加热装置，易和高压装置发生静电干扰。
静电纺丝原理
静电纺丝原理静电纺丝是一种利用静电力将高分子溶液或熔体拉伸成纤维的方法。
它是一种重要的纺丝方法，广泛应用于纺织、医疗、过滤、电子等领域。
静电纺丝原理是通过在高电压作用下，使得高分子材料产生电荷，从而在电场的作用下形成纤维。
在静电纺丝过程中，首先是将高分子溶液或熔体注入到喷头中。
然后，在喷头的两侧设置有高电压的电极，形成电场。
当高分子溶液或熔体被喷出时，由于电场的作用，高分子材料会产生电荷，导致其分子排列发生变化，从而形成纤维状的结构。
最后，这些纤维会在集电板上沉积成膜或成纱，形成最终的纤维产品。
在静电纺丝原理中，电场是至关重要的因素。
电场的强度和分布会直接影响纤维的形成和质量。
因此，控制好电场的强度和分布是静电纺丝过程中的关键技术之一。
此外，高分子材料的性质也会对静电纺丝的效果产生影响，包括高分子的分子量、流变性能、表面张力等因素。
静电纺丝原理的优点之一是可以制备直径非常细的纤维。
这种纤维通常具有很高的比表面积和特殊的表面形貌，因此在过滤、医疗材料等领域有着广泛的应用。
另外，静电纺丝还可以制备具有核壳结构的纤维，或者将纳米颗粒等添加物均匀地分散在纤维中，从而赋予纤维更多的功能性。
然而，静电纺丝也存在一些挑战和问题。
例如，由于静电纺丝过程中需要较高的电压，因此设备的安全性是一个重要的考虑因素。
此外，静电纺丝的工艺参数和条件对纤维的形成和性能有着较大的影响，因此需要对工艺进行精细的控制和调节。
总的来说，静电纺丝原理是一种重要的纺丝方法，具有制备纤维直径细、表面形貌特殊、功能性强的优点。
通过对电场和高分子材料性质的控制，可以实现对纤维形成和性能的调控。
然而，在实际应用中仍需面对一些挑战，需要进一步加强研究和技术改进，以推动静电纺丝技术的发展和应用。
静电纺丝技术及纳米材料制备
静电纺丝技术及纳米材料制备静电纺丝技术是一种制备纤维材料的方法，通过利用静电力将聚合物溶液或熔融聚合物纺丝，形成纤维结构。
这种技术具有简单、高效、低成本等优点，被广泛应用于纺织、医疗、能源存储等领域的纤维材料制备中。
一、静电纺丝技术原理静电纺丝技术基于静电力的作用原理。
当电荷分布不均匀时，电荷会在物体表面产生电场，电荷越多，电场越强。
在静电纺丝中，聚合物溶液或熔融聚合物通过电极以高压喷射出来，并受到地板或收集器等静电场的作用，使聚合物形成纤维状结构。
当喷射的溶液或熔融物靠近地面或收集器时，由于电场的作用，产生电荷的重新分布，使得纤维形成。
整个过程可以分为充电、喷射、伸长和固化等阶段。
在静电纺丝过程中，有几个关键参数需要控制，包括喷丝液体的浓度、电压和喷丝距离。
喷丝液体的浓度决定了溶液或熔融物的黏度和流动性，如果浓度过高，会导致喷液团块的形成，影响纤维的质量，如果浓度过低，则纤维容易断裂。
电压的选取与纤维直径有关，通常较高的电压可获得较小直径的纤维。
喷丝距离也会影响纤维的形成，过大的距离会导致纤维断裂，过小的距离则可能引起纤维交织。
静电纺丝技术依赖于材料的流动性和电荷传输能力。
通常使用具有高分子链段的聚合物作为溶液或熔融物，这些高分子具有良好的流动性和很强的电荷传导性，有利于纤维的形成。
二、纳米材料制备纳米材料是具有粒径在1-100纳米之间的材料，具有许多特殊的物理、化学和力学特性，在纳米科技领域具有广泛的应用前景。
纳米材料的制备方法多种多样，其中静电纺丝技术是一种高效、简单且可量产的制备方法。
使用静电纺丝技术制备纳米材料可以通过多种途径实现。
一种方法是在聚合物溶液中加入纳米粒子，使得纳米粒子在静电场作用下与聚合物一起喷射形成纳米复合纤维。
这种方法可以制备纳米复合材料，具有纳米尺度的颗粒分布和增强的力学性能。
另一种方法是利用静电纺丝技术直接制备纳米纤维。
通过调整聚合物溶液中的高分子链段长度和浓度，可以获得直径在几十纳米以下的纳米纤维。
静电纺丝
摘要纳米纤维由于具有极小的直径以及极大比表面积和表面积～体积比的结构特点，其表面能和活性增大，从而在化学、物理（热、光、电磁等）等许多性能方面表现出特异性，可用于高性能吸附、过滤、防护、生物医用等材料。
聚合物纳米纤维的制备方法有静电纺丝法、复合纺丝法、分子喷丝板法、生物合成法、化学合成法等，静电纺丝是一种高效低耗的聚合物纳米纤维制备方法，是目前研究的热点，而且具有较大的发展前景。
静电纺丝是基于高压静电场下导电流体产生高速喷射的原理发展而来，其基本过程是：聚合物溶液或熔体在几千至几万伏的高压静电场下克服表面张力而产生带电喷射流，溶液或熔体射流在喷射过程中干燥，并保持一定电荷量，最终落在接收极上形成纤维。
静电纺丝制得的纤维直径一般在数十纳米到数微米之间。
静电纺的纤维制品主要呈无纺布状纤维毡的形式，静电纺纤维毡具有很高的比表面积和表面积体积比，以及良好的力学性能，在生物医学、过滤材料和复合材料等方面有广阔的应用前景。
聚乙烯醇(PV A)纤维大分子中含有大量的羟基，—OH中的氧原子含有孤对电子，可以进入金属离子空的价电子轨道，金属离子与PV A配位体通过杂化轨道形成配位键，进而形成金属配合纤维。
本文选用静电纺丝法制备的PV A纳米纤维毡为基体，与金属铜离子发生配位反应，制备PV A基金属配合纳米纤维．实验中通过静电纺丝法制备不同浓度的PV A纳米纤维膜，采用扫描电子显微镜(SEM)观察电纺纤维的微观形貌，利用旋转式粘度仪、数显电导率仪与液滴性状分析仪对PV A纺丝液的流变性能进行研究，采用原子吸收光谱分析仪研究PV A 纳米纤维膜吸附的金属离子含量，采用红外光谱(FT-IR)分析了PV A与金属离子的配合作用。
同时也测定了PV A及其金属离子配合纤维的动态接触角和力学性能，以研究金属配合对纳米纤维导电性、亲水性和力学性能的影响。
实验结果表明，PV A浓度为10%的静电纺纳米纤维最佳；PV A纳米纤维与金属离子配合的能力较常规PV A纤维有显著提高。
静电纺丝_最终版
喷丝头
喷丝头的作用就是在纺丝过程中产生纺丝小液滴，提供射流激发位点。 一般分为无针头和针头两种不同的喷丝体系，其中针头体系根据针头数量和 形式的不同，还可以进一步分为单头、同轴、并列、多头等不同的形式。
1、无针头体系。核心思想就是在自由聚合物溶液表面形成大量射流激发位点。
2、针头体系。 1）单针头 单针头最常见，根据需要可选择不同型号的针头。
浓度（粘度）↑
表面张力↑ 导电性↑ 过程控制参数 电压↑
ห้องสมุดไป่ตู้
纤维直径上升（粘度过低，得到的是微球；粘度过高，则得不到连续纤维）
纤维直径上升，生成串珠结构增加 纤维直径下降，但纤维直径分布变宽 纤维直径先下降，然后上升 纤维直径上升（但如果流速过大，生成串珠结构纤维） 纤维直径下降（接收距离过近，溶剂挥发不完全，纤维扁平或溶并） 纤维直径降低 在纤维表面形成多孔结构 加快溶剂挥发，可能形成多孔纤维，同时使纤维直径上升
流速↑
接收距离↑ 环境参数 温度↑ 湿度↑
空气流动↑
静电纺丝的应用——电池和电极材料
以锂离子电池为例，静电纺能很好的改变其性能。 将PAN的静电纺丝和惰性气体下的热处理巧妙的结合起来，制备出高纯的碳 纳米纤维网络结构，由于其优良的物理和化学性质，这种碳纳米纤维能够很好的 改善锂离子电池（LiB）的电容率。因此，此碳纳米纤维是高功率LiB的理想阳极 材料。
静电纺丝的应用——高效过滤材料
纳米纤维复合制品具有高孔隙率、高表面能和高比表面积的性能，可大大提 高过滤效率，且由于纳米纤维的直径小、纤维膜轻薄，降低过滤阻力。作为空气 过滤材料，可在制药、实验室、医院、食品、化学及化妆品工业中使用。
将聚偏氟乙烯（PVDF）静电纺丝纳米纤维薄膜应用在固液分离领域，证明 了其去除颗粒的适用性。经过表征发现，PVDF静电纺丝纤维薄膜与传统的微滤 膜具有相似的性质。这种膜被用于分离1μm、5μm、10μm的聚苯乙烯颗粒。实 验结果表明此纤维膜能除去溶液中90%的微米颗粒。
静电纺丝
静电纺丝1原理静电纺丝是一种特殊的纤维制造工艺，聚合物溶液或熔体在强电场中进行喷射纺丝。
在电场作用下，针头处的液滴会由球形变为圆锥形（即“泰勒锥”），并从圆锥尖端延展得到纤维细丝。
这种方式可以生产出纳米级直径的聚合物细丝。
2静电纺丝影响因素1，聚合物的分子量，分子量分布和分子结构（分支，线性等）2，溶液性质（浓度，粘度，电导率，表面张力，液体流量等）3，电动势大小4，毛细管和收集屏幕之间的距离5，环境参数（温度，湿度和室内空气流速）6，收集装置的运动规律7，喷丝口针头形状3静电纺丝技术的发展静电纺丝技术的起源“静电纺丝”一词来源于“electrospinning”或更早一些的“electrostatic spinning”，国内一般简称为“静电纺”、“电纺”等。
1934年，Formalas发明了用静电力制备聚合物纤维的实验装置并申请了专利，其专利公布了聚合物溶液如何在电极间形成射流，这是首次详细描述利用高压静电来制备纤维装置的专利，被公认为是静电纺丝技术制备纤维的开端。
但是，从科学基础来看，这一发明可视为静电雾化或电喷的一种特例，其概念可以追溯到1745年。
静电雾化与静电纺丝的最大区别在于二者采用的工作介质不同，静电雾化采用的是低粘度的牛顿流体，而静电纺丝采用的是较高粘度的非牛顿流体。
这样，静电雾化技术的研究也为静电纺丝体系提供了一定的理论依据和基础。
对静电纺丝过程的深入研究涉及到静电学、电流体力学、流变学、空气动力学等领域。
20世纪30年代到80年代期间，静电纺丝技术发展较为缓慢，科研人员大多集中在静电纺丝装置的研究上，发布了一系列的专利，但是尚未引起广泛的关注。
进入90年代，美国阿克隆大学Reneker研究小组对静电纺丝工艺和应用展开了深入和广泛的研究。
特别是近年来，随着纳米技术的发展，静电纺丝技术获得了快速发展，世界各国的科研界和工业界都对此技术表现出了极大的兴趣。
此段时期，静电纺丝技术的发展大致经历了四个阶段：第一阶段主要研究不同聚合物的可纺性和纺丝过程中工艺参数对纤维直径及性能的影响以及工艺参数的优化等；第二阶段主要研究静电纺纳米纤维成分的多样化及结构的精细调控；第三个阶段主要研究静电纺纤维在能源、环境、生物医学、光电等领域的应用；第四阶段主要研究静电纺纤维的批量化制造问题。
静电纺丝过程
静电纺丝（Electrospinning）是一种利用静电力将高分子溶液或熔体拉伸成纤维的纳米级制备技术。
这一过程通常涉及以下几个步骤：
1. 准备溶液：首先，将高分子材料溶解在适当的溶剂中，制备成均匀的溶液。
对于某些高分子，可能需要加热使其溶解。
2. 静电施加：将导电针插入高分子溶液中，并通过高压电源施加静电，使针尖带电。
这通常需要一个高电压发生器和一个接地的收集板。
3. 液滴形成：在静电作用下，溶液中的高分子颗粒会被带电并聚集在针尖附近，逐渐形成一个带电的液滴。
4. 纤维拉伸：当液滴的体积和质量增加到一定程度，静电力足以克服液滴的表面张力时，液滴会从针尖喷射而出，形成纤维。
5. 纤维收集：带电的纤维在空中飞行，逐渐失去溶剂并固化，最后落在接地的收集板上，形成纳米纤维膜。
6. 后处理：收集的纳米纤维膜可能需要经过干燥、热处理或其他化学处理过程，以提高其性能或赋予其特定的功能。
静电纺丝过程中，纤维的直径可以通过调整溶液的性质、施加的电压和收集板与针尖之间的距离等参数来控制。
这种技术可以用来制备具有不同形态和结构的纳米纤维，如无序网络、有序排列或特定图案的纤维。
静电纺丝在纳米材料科学、生物医学工程、纺织品制造等领域有着广泛的应用前景。
静电纺丝法
静电纺丝法一、简介静电纺丝法是一种制备纳米级纤维的方法，也称为电纺法、电喷雾法。
该方法利用高压电场将聚合物液体或溶液中的高分子物质拉伸成极细的纤维，形成具有高比表面积和大孔隙度的纳米级材料。
静电纺丝法被广泛应用于生物医学、环境保护、能源储存等领域。
二、原理静电纺丝法基于高压电场作用下的毛细流动现象。
在高压电场作用下，聚合物液体或溶液中的高分子物质被拉伸成极细的纤维，并在空气中自由落体形成非常薄的纤维网。
这些纤维网具有非常大的比表面积和孔隙度，能够提供更多活性位点和更好的传质性能。
三、设备静电纺丝法主要包括以下设备：高压发生器、聚合物溶液输送系统、旋转收集器等。
其中，高压发生器是实现静电场作用下毛细流动现象必不可少的设备，聚合物溶液输送系统用于将聚合物液体或溶液输送到高压发生器中，旋转收集器用于收集纤维网。
四、操作步骤1. 准备聚合物溶液：将所需的聚合物溶解在适量的有机溶剂中，制备成所需浓度的聚合物溶液。
2. 调整高压发生器：根据聚合物溶液的性质和所需纤维尺寸调整高压发生器的参数。
3. 开始静电纺丝：将调整好的聚合物溶液输送到高压发生器中，启动高压发生器，使其产生静电场作用下毛细流动现象。
4. 收集纤维网：将旋转收集器放置在高压发生器下方，收集从高压发生器中产生的纤维网。
五、应用领域1. 生物医学：静电纺丝法可以制备出具有良好组织相容性和可控释放性能的纳米级支架材料，有望应用于组织工程、药物传递等领域。
2. 环境保护：静电纺丝法可以制备出具有高比表面积和孔隙度的纳米级吸附材料，用于处理水污染、空气污染等环境问题。
3. 能源储存：静电纺丝法可以制备出具有高比表面积和导电性能的纳米级电极材料，用于制备超级电容器、锂离子电池等能源储存器件。
六、优缺点1. 优点：静电纺丝法制备的纳米级材料具有高比表面积和孔隙度，能够提供更多活性位点和更好的传质性能；制备过程简单，操作易于掌握。
2. 缺点：静电纺丝法需要高压发生器作为设备支持，设备成本较高；由于聚合物溶液中的高分子物质容易受到氧化、水解等因素的影响，其稳定性较差。
静电纺织技术
静电纺织技术
静电纺织技术，也被称为静电纺丝技术，是一种特殊的纤维制造工艺。
这项技术利用高分子流体（如聚合物溶液或熔体）在强电场中的雾化过程，产生聚合物微小射流，并运行相当长的距离后固化成纤维。
在静电纺丝过程中，当外部静电场施加到导电流体上时，会在导电流体表面形成悬浮锥形液滴。
液滴的表面张力与电场相平衡。
当电场强度足够克服液体的表面张力时，就会发生静电雾化。
液滴会变得不稳定，并从液滴表面射出微小射流，形成纤维细丝。
这些纤维可以收集起来形成薄膜或膜。
基本的静电纺丝设备会产生将从针或喷嘴尖端挤出的聚合物溶液或熔体导向相对的收集电极的电场。
通过这种方式，可以生产出纳米级直径的聚合物细丝。
静电纺丝技术在纺织领域有多种应用，例如制造高分子纤维、制造生物材料和药物释放载体、制造过滤材料等。
此外，静电纺织技术还可以用于制造柔性电池、传感器、自修复材料等新型功能材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电纺丝技术的应用及其发展前景材料成型09-3 陈桂宏 14095543“静电纺丝”一词来源于“electrospinning”或更早一些的“electrostaticspinning”,国内一般简称为“静电纺”、“电纺”等等。
早在上世纪30年代就有人在电纺技术上申请了一系列的专利，是人们早已知晓的一项技术。
1934年，Formalas发明了用静电力制备聚合物纤维的实验装置并申请了专利，其专利公布了聚合物溶液如何在电极间形成射流，这是首次详细描述利用高压静电来制备纤维装置的专利，被公认为是静电纺丝技术制备纤维的开端。
但是，由于静电纺丝的可生产性较低，并没有引起人们的注意，直到近十年，由纳米技术的迅速发展，静电纺丝才再次引起世界各国研究学者的关注，并逐渐成为世界上用得到的最普遍生产纳米纤维的方法。
通过静电纺丝技术制备纳米纤维材料是近十几年来世界材料科学技术领域的最重要的学术与技术活动之一。
静电纺丝以其制造装置简单、纺丝成本低廉、可纺物质种类繁多、工艺可控等优点，已成为有效制备纳米纤维材料的主要途径之一。
图 1 静电纺丝装置图1 静电纺丝技术原理及影响因素静电纺丝的基本原理是:聚合物溶液或熔体在高压静电的作用下,会在喷丝口处形成 Taylor锥,当电场强度达到一个临界值时,电场力就能克服液体的表面张力, 在喷丝口处形成一股带电的喷射流。
喷射过程中, 由于喷射流的表面积急速增大, 溶剂挥发, 纤维固化并无序状排列于收集装置上 ,从而得到我们需要的纳米纤维, 其装置图如图 1 所示。
电纺技术制备的纤维直径可以在数十纳米到数百纳米之间。
到目前为止, 已经报道有大约 100种聚合物利用静电纺丝技术制备出超细纳米纤维。
静电纺丝法的许多工艺参数相互密切联系,决定了纤维的直径大小和纤维的均匀性等性质。
影响静电纺丝过程的因素主要有两个方面, 一是溶液的性质,包括溶液粘度, 表面张力等; 二是电纺设备参数, 如外加电压, 收集装置之间的距离等。
除此之外还有温度、湿度等一些环境参数的影响。
影响电纺丝纤维形态的因素（1）聚合物及其性质一般情况下，用于电纺丝的材料都应是具有线性分子结构的聚合物，同时还应有符合成丝要求的分子量。
纤维直径会随着分子量的增加而变大。
目前电纺丝制备过程中主要使用溶液纺丝法，这种方法要求将聚合物溶解在合适的溶剂里。
溶剂的沸点对纺丝过程有很大的影响，溶剂挥发太快则会使喷丝口堵塞，阻碍纺丝的进行，也会使纤维很快干燥得不到完全劈裂细化，纤维直径很大；若挥发得太慢，则会使纤维在收集板上互相粘连在一起，甚至生成的纳米纤维会被重新溶解掉。
同时溶剂的不同还会影响溶液的黏度、电导率等其它参数，以至于对纤维的形态产生影响。
静电纺丝溶液的黏度、表面张力、聚合物电荷密度等均会影响纤维的形态。
研究表明珠状体（Beads）的出现与溶液黏度，表面张力和纤维束所带电荷密度有直接的关系。
黏度较高则容易形成光滑的连续纤维，但是纤维直径较大；表面张力较大则容易出现 Beads；增加电荷密度则不仅可以减少Beads的出现，还能使纤维更细。
通常情况下，溶液的黏度受溶液浓度的影响最大，它会随浓度的增加而增大。
当溶液浓度增加时，纳米纤维直径的分布有明显不同，如聚氧乙烯（PEO）/H2O 体系的静电纺丝，当浓度较低时，所得纤维的尺寸分布曲线为单峰，而高浓度则为双峰。
直径更小的附加峰的出现说明更高浓度的细流再次分裂的频率更高。
表面张力则更多地取决于高分子本身和使用溶剂的性质。
例如当用乙醇/水（质量比 6∶4）混合溶剂代替纯水来溶解 PEO 时，3%（质量分数）溶液的表面张力值从 75.8 mN/m 降低至 50.5 mN/m。
当溶液的黏度较低时，则出现静电喷涂的现象，典型的黏度值是1 mPa·s，例如打印机墨水这些水基染料溶液或悬浮液的黏度都是这一数量级；当流体黏度提高几个数量级后，典型的黏度范围为 0.1～20 Pa·s。
由于黏度使静电射流的流体动力学稳定性提高，射流不会分解为液滴，从而形成纳米纤维。
电荷密度则与所加电压和溶液的电导率有关，例如把 NaCl 添加到 PEO 水溶液中可以大大增加电纺丝纤维束所带的电荷。
纺丝条件1. 电压研究表明，当电压达到一定的临界值，悬在喷丝口的液滴便形成 49.3的圆锥，进一步加大电压，才会形成纤维。
由此可见，施加电压是生成纤维的前提条件。
一般说来，随着电压增大，高分子电纺液的射流有更大的表面电荷密度，因而有更大的静电斥力。
同时，更高的电场强度使射流获得更大的加速度。
这两个因素均能引起射流及形成的纤维有更大的拉伸应力，导致更高的拉伸应变速率，有利于制得更细的纤维。
2. 电极间距喷嘴和收集板间距离（即电极间距）与纺丝最低电压的关系很大，电极间距加大，则需要加一个较大的电压才能得到纤维；电极间距减小，则需要较低的电压。
同时，电极间距的大小还影响到纤维束的干燥和劈裂细化，距离太短，溶剂得不到充分挥发就会粘连在一起，挥发不完全也会引起纤维直径的变大。
3.液体流速通常进料速率由进料泵（或喷头倾角）来控制，太慢则纺丝速度低，太快则使纤维束得不到充分拉伸，纤维的直径也就变大，更有甚者以大块液滴的形式落到接收板上。
4.环境因素温度、湿度和空气流速直接影响着溶剂的挥发干燥程度。
干燥太快，会使液体粘在喷丝口，阻碍纺丝进行，纤维的直径也会变大。
对纤维取向的研究表明，空气的流动还会影响纤维的定向，因此需要设置特殊的纺丝室。
2 静电纺丝制备纳米纤维的用途静电纺丝技术现状通过静电纺丝技术制备纳米纤维材料是近十几年来世界材料科学技术领域的最重要的学术与技术活动之一。
静电纺丝并以其制造装置简单、纺丝成本低廉、可纺物质种类繁多、工艺可控等优点，已成为有效制备纳米纤维材料的主要途径之一。
静电纺丝技术已经制备了种类丰富的纳米纤维，包括有机、有机/无机复合和无机纳米纤维。
然而，利用静电纺丝技术制备纳米纤维还面临一些需要解决的问题。
首先，在制备有机纳米纤维方面，用于静电纺丝的天然高分子品种还十分有限，对所得产品结构和性能的研究不够完善，最终产品的应用大都只处于实验阶段，尤其是这些产品的产业化生产还存在较大的问题。
其次，静电纺有机/无机复合纳米纤维的性能不仅与纳米粒子的结构有关，还与纳米粒子的聚集方式和协同性能、聚合物基体的结构性能、粒子与基体的界面结构性能及加工复合工艺等有关。
如何制备出适合需要的、高性能、多功能的复合纳米纤维是研究的关键。
此外，静电纺无机纳米纤维的研究基本处于起始阶段，无机纳米纤维在高温过滤、高效催化、生物组织工程、光电器件、航天器材等多个领域具有潜在的用途，但是，静电纺无机纳米纤维较大的脆性限制了其应用性能和范围，因此，开发具有柔韧性、连续性的无机纤维是一个重要的课题。
纳米纤维直径小,比表面积大, 应用于各个领域且能发挥要作用。
而静电纺丝制备的纳米纤维较其他方法制备的纳米纤维具有独一无二的特征, 比如电纺制得的纳米丝可以很长,纤维直径可以更小,比表面积更大等。
随着纳米技术的发展，静电纺丝作为一种简便有效的可生产纳米纤维的新型加工技术，将在生物医用材料、过滤及防护、催化、能源、光电、食品工程、化妆品等领域发挥巨大作用。
①在生物医学领域，纳米纤维的直径小于细胞，可以模拟天然的细胞外基质的结构和生物功能；人的大多数组织、器官在形式和结构上与纳米纤维类似，这为纳米纤维用于组织和器官的修复提供了可能；一些电纺原料具有很好的生物相容性及可降解性，可作为载体进入人体，并容易被吸收；加之静电纺纳米纤维还有大的比表面积、孔隙率等优良特性，因此，其在生物医学领域引起了研究者的持续关注，并已在药物控释、创伤修复、生物组织工程等方面得到了很好的应用。
②纤维过滤材料的过滤效率会随着纤维直径的降低而提高，因而，降低纤维直径成为提高纤维滤材过滤性能的一种有效方法。
静电纺纤维除直径小之外，还具有孔径小、孔隙率高、纤维均一性好等优点，使其在气体过滤、液体过滤及个体防护等领域表现出巨大的应用潜力。
③静电纺纤维能够有效调控纤维的精细结构，结合低表面能的物质，可获得具有超疏水性能的材料，并有望应用于船舶的外壳、输油管道的内壁、高层玻璃、汽车玻璃等。
但是静电纺纤维材料若要实现在上述自清洁领域的应用，必须提高其强力、耐磨性以及纤维膜材料与基体材料的结合牢度等。
④具有纳米结构的催化剂颗粒容易团聚，从而影响其分散性和利用率，因此静电纺纤维材料可作为模板而起到均匀分散作用，同时也可发挥聚合物载体的柔韧性和易操作性，还可以利用催化材料和聚合物微纳米尺寸的表面复合产生较强的协同效应，提高催化效能。
⑤静电纺纳米纤维具有较高的比表面积和孔隙率，可增大传感材料与被检测物的作用区域，有望大幅度提高传感器性能。
此外，静电纺纳米纤维还可用于能源、光电、食品工程等领域。
2. 1 生物医药功能材料静电纺丝制得的纳米纤维由于具有非常好的生物相容性和结构相容性，已经在组织工程支架、创伤修复、药物释放控制等方面得到了广泛应用。
至今, 有上百篇的文章已经发表描述了用静电纺丝纳米纤维缠结成组织支架。
例如, 胶原蛋白是细胞外部母体的主要成分, 它拥有纤维结构包含了 50 ~ 5 00 nm 不等的纳米束。
为了寻找一种合适的支架材料,而理想的支架特征应该同细胞外部母体的物理化学特征和生物特征类似, 许多学者在这方面做了很多研究。
最后发现在形态学上, 静电纺丝纳米纤维缠结同人体天生的细胞外部母体相似, 因此该纳米纤维可用来应用于细胞培养和组织工程的支架材料。
静电纺丝技术使生产复杂的、免缝合的三维纳米纤维支架成为可能, 在该支架内不同类型的细胞生长增殖可以形成人造组织。
Ribold iStefani等人用静电纺丝法制备出可降解的聚酯型聚氨酯纳米纤维, 该纤维可用在骨骼的肌肉组织工程支架, 发现无毒性残留,力学性能较好, 且细胞的培养结果表明, 组织细胞可以很好地粘附于静电纺丝支架上, 并进行细胞分裂增殖,说明其生物相容性很好。
一项对外伤恢复情况的研究测试显示: 相对于普通的棉纱布, 使用电纺胶原蛋白纳米纤维膜会使伤口在早期恢复的更快。
进行人体腹部手术时,组织粘连不仅阻碍了后续手术的进行,而且可能引起如小肠阻塞, 女子不孕症等并发症, 因此它一直是备受医学界关注的一个难题。
实践证明, 在静电纺丝纳米纤维膜上添加有机抗菌剂能够起到阻碍组织粘连的作用, 从而促进伤口愈合。
2.2 过滤材料为了去除空气或液体中的杂质, 过滤器广泛用于家庭和工业中。
环境保护中, 过滤器用于过滤空气或水中的污染物。
军用中, 口罩过滤器可用来过滤空气中的灰尘, 细菌甚至病毒。
而静电纺丝制得的纳米纤维应用于制作过滤材料已有一段很长的历史了。
压降一定的条件下，与传统过滤纤维相比，静电纺丝法制得的纳米纤维对细小的颗粒有更好的吸附作用。
