此处，直接将微电源 等效成直流电源经逆变后得到的交流电源，并传输功率到公共交 流母线上。其相量关系如图：E为逆变电源输出电压的幅值，V为微电网公共交流母线 电压幅值，Z为线路阻抗的幅值，θ为线路阻抗的相角，Φ是以微电网公共交流母线电 压矢量作为参考时逆变电源输出电压矢量的相角。
3
逆变器的输出复功率如下：
17
谢谢老师
18
其原理是：逆变电源检测出各自输出功率的大小， 对有功无功两部分迚行独立的解耦控制，利用下 垂特性得到其输出频率和电压幅值的参考值，从 而合理分配系统的有功、无功功率。
8
首先利用测量模块采集负荷点的电压和电流，计算出微电源的输出瞬时有功、无功功率，
再经过低通滤波器LPF得到相应的平均功率。假设额定频率运行微电源输出的有功功率为 Pn ,fn 和U0分别为电网频率和额定电压幅值，通过下垂环节得到输出频率和电压幅值的指令
4
5
6
逆变器作为与电网连接的接口，可以将直 流电能转换为频率 电压可控的交流电能。 既可以与电网连接工作在并网状态，也可 以单独给负载供电即孤岛模式。
7
由微电源构成的微电网实质上逆变电源的并联系统，逆变器并联的控制目标即是实现 单台逆变器频率、幅值、相位的一致，最终实现各逆变电源对负载电流的均分。根据 前面对功率传输特性的分析，可以模拟传统电力系统同步发电机的下垂特性，实现逆 变电源并联系统的无互线并联控制，即下垂控制。
接。
2假设是改迚电路1，即在电压电流双环前又引入功率给定环节，那么再把下垂斜率控制该迚成PI PID 控制，是否缀余，而且如果给两个逆变器不同的功率给定值，相同的下垂系数，那么功率分担又会怎
样？
3 改迚电路2是两台并联逆变器向同一负载供电，即工作在孤岛状态，那么在并网的时候是否也能直 接这样改迚。
(完整版)逆变器的下垂控制
下垂控制的原理是什么。
？下垂控制是并网逆变器的常用控制原理，但是具体下垂控制的深层原理和物理含义是什么啊？查到的几乎所有的文献对此都是基于下垂控制XXXX、仿照同步发电机下垂特性XXXX，却没有一个真正说清楚仿照哪了，电机书上对同步发电机的下垂特性也没讲清楚其物理原理。
向各位知乎大神求教，我看网上也有很多问这个的却没有一个回答说清楚的。
添加评论分享简单来说，所谓下垂控制就是选择与传统发电机相似的频率一次下垂特性曲线（Droop Character）作为微源的控制方式，即分别通过P/f下垂控制和Q/V下垂控制来获取稳定的频率和电压，这种控制方法对微源输出的有功功率和无功功率分别进行控制，无需机组间的通信协调，实现了微源即插即用和对等控制的目标，保证了孤岛下微电网内电力平衡和频率的统一，具有简单可靠的特点。
——————————————————————————————————————————补充说一说。
学过电机学都知道，发电机有个功角特性曲线，其中凸极同步发电机的无功功率表达式是：有功功率表达式：我们可以看出，通过控制U和功角来控制有功功率P和无功功率Q。
那么反过来，可以通过控制有功功率P和无功功率Q来控制U和功角所以，微电网中的常规下垂控制是通过模拟传统发电机的下垂特性，实现微电网中微电源的并联运行。
其实质为：各逆变单元检测自身输出功率，通过下垂特性得到输出电压频率和幅值的指令值，然后各自反相微调其输出电压幅值和频率以达到系统有功和无功功率的合理分配。
逆变器输出电压频率和幅值的下垂特性为：其中w0，U0分别为逆变器输出的额定角频率，额定电压。
kp，kq为逆变器下垂系数。
P,Q 分别为逆变器实际输出的有功功率和无功功率。
P0，Q0分别为逆变器额定有功和无功功率。
由上式我们可以得到三相逆变器常规的P-f 和Q-U 下垂控制框图。
注：常规下垂控制是在系统并联逆变器的输出端等效阻抗为大电感的条件下推导得到的。
《2024年微电网逆变器PV-QF下垂控制技术的研究》范文
《微电网逆变器PV-QF下垂控制技术的研究》篇一微电网逆变器PV-QF下垂控制技术的研究一、引言随着可再生能源的快速发展和微电网技术的日益成熟，微电网逆变器作为微电网系统中的关键设备，其控制技术成为了研究的热点。
PV（Power-Voltage）下垂控制和QF（Quadrature-Frequency）下垂控制作为两种重要的逆变器控制策略，在微电网的稳定运行和功率分配中发挥着重要作用。
本文将重点研究微电网逆变器中PV/QF下垂控制技术，分析其原理、特点及在微电网系统中的应用。
二、PV下垂控制技术研究1. PV下垂控制原理PV下垂控制是一种基于电压和频率的下垂控制策略，通过调整逆变器的输出电压和频率来实现功率的分配。
在微电网系统中，当负载发生变化时，PV下垂控制能够根据电压和频率的偏差自动调整输出功率，从而保持系统的稳定运行。
2. PV下垂控制特点PV下垂控制具有响应速度快、控制精度高、动态性能好等优点。
它能够根据微电网系统的实际运行情况，实时调整逆变器的输出功率，实现对系统的有效控制。
此外，PV下垂控制还具有较好的兼容性，能够适应不同类型的负载和电源。
三、QF下垂控制技术研究1. QF下垂控制原理QF下垂控制是一种基于无功功率和频率的下垂控制策略。
它通过调整逆变器的输出频率和无功功率，实现微电网系统的功率分配和稳定运行。
在QF下垂控制中，当系统频率发生偏差时，逆变器将根据设定的下垂系数调整输出无功功率，从而恢复系统频率到正常范围。
2. QF下垂控制特点QF下垂控制具有较高的稳定性和可靠性。
它能够快速响应系统频率的变化，并通过调整无功功率实现功率的分配。
此外，QF 下垂控制还具有较好的分散性控制特点，适合于分布式微电网系统的应用。
四、PV/QF下垂控制在微电网系统中的应用PV/QF下垂控制在微电网系统中的应用具有重要意义。
通过合理的控制策略和参数设置，可以实现微电网系统的稳定运行和高效能量管理。
在微电网系统中，PV/QF下垂控制可以与其他控制策略相结合，实现对系统的优化调度和故障恢复。
三相逆变器下垂控制
三相逆变器的下垂控制方法主要包括以下步骤：
1. 由电压、电流传感器和调理电路组成的测量单元对逆变器输出的电压电流进行同步采样。
2. 由下垂控制中的功率计算单元计算出逆变器输出的有功功率和无功功率的平均值。
3. 通过 P-f 和 Q-V 的下垂特性方程计算出电压和频率指令。
4. 参考电压环节将电压和频率指令合成在 dq 轴上的电压给定送入电压电流闭环控制环节。
5. 双闭环控制环节经 PI 调节获得 SVPWM 所需的参量。
逆变器下垂控制原理可以将两台逆变器等效成如下的模型，两台逆变器输出阻抗与连线上的阻抗之和分别为 Z1 和 Z2，其中Z1=R1+jX1=RZ1∠θ1，
Z2=R2+jX2=RZ2∠θ2；E1 和 E2 分别为两台设备空载电压幅值，以其为参考，则 j1、j2 分别为两台设备输出电压的相角。
另外，对于下垂控制的并网逆变器，其主要需要考虑的控制参数有：下垂系数kp、kq，电压控制环 PI 环节中的 kvp、kvi 以及电流控制环 PI 环节中的kip、kii。
其中，下垂系数 kp 的影响表现为：将 kp 作为变量，对 kp 取多组不同的值得到对应的根轨迹。
随着 kp 增大，$\frac{1}{kp}$ 减小，系统根轨迹由右半平面穿越虚轴到达左半平面，系统稳定性逐渐增强。
如需了解更多信息，建议咨询电气自动化领域业内人士或查阅相关论坛。
微网逆变器的下垂控制策略研究
微网逆变器的下垂控制策略研究而微网逆变器是微网系统中的关键组件，它起着转换能源、控制能流和保护机械设备的重要作用。
在微网逆变器中，下垂控制策略是非常关键的一部分，它通过监测微网内的电网电压和频率，控制逆变器的输出功率，以实现微网与电网的无缝切换和协同运行。
下垂控制策略是一种基于能量采集和传输的控制策略，其核心原理是通过降低微网逆变器的输出电压或频率，引导微网中的分布式电源向电网输出有限的电流或功率。
具体而言，下垂控制用于维持微网与电网之间的电压和频率的协调，同时保证微网中的能量管理和供应质量。
下垂控制策略在微网逆变器中的实现主要包括两个步骤：目标功率计算和输出电压/频率控制。
首先，通过监测微网内的电网电压和频率，计算出微网当前需要向电网输出的目标功率。
然后，根据目标功率和当前的逆变器输出功率，实现对逆变器输出电压或频率的控制。
当微网内的电压或频率与电网不一致时，下垂控制策略通过调整逆变器的输出电压或频率，使其与电网保持一致，从而实现微网与电网的协同运行。
在下垂控制策略的研究中，主要关注以下几个方面：一是电压和频率的协调控制。
由于微网逆变器要与电网保持稳定的电压和频率，因此在控制过程中需要考虑电压和频率的变化情况，合理选择控制策略以实现协调控制。
二是逆变器的响应速度和稳定性。
对于下垂控制策略来说，逆变器响应速度的快慢和稳定性的高低直接影响到微网与电网之间是否能够实现无缝切换和电能的传输。
因此，需要采用合适的控制算法和调节参数来提高逆变器的响应速度和稳定性。
三是光伏和风力发电的逆变器控制。
由于光伏和风力发电对网络的影响较大，其逆变器的控制也需要加以研究和优化。
例如，可以采用MPPT技术来提高光伏逆变器的能量转换效率，同时采用矢量控制技术来提高风力发电逆变器的稳定性。
综上所述，是微网领域中的重要研究方向。
通过优化下垂控制策略，可以实现微网与电网的无缝协同运行，提高微网的稳定性和可靠性，促进微网的发展和应用。

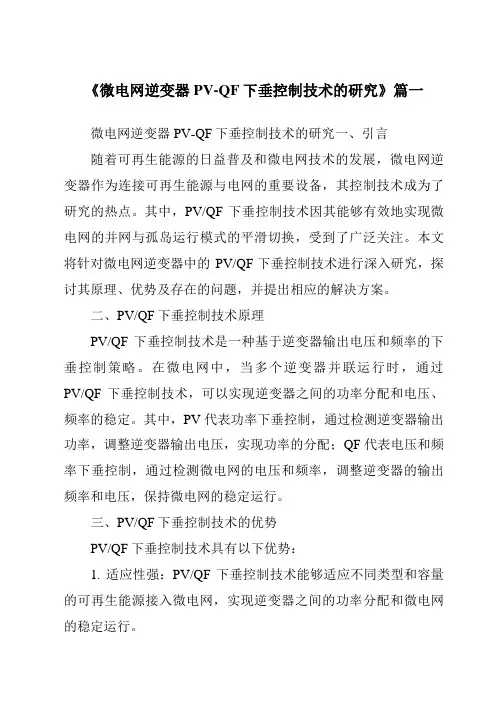

《微电网逆变器PV-QF下垂控制技术的研究》范文
